NAUDOJIMO INSTRUKCIJA Spot Garden SC STEINEL

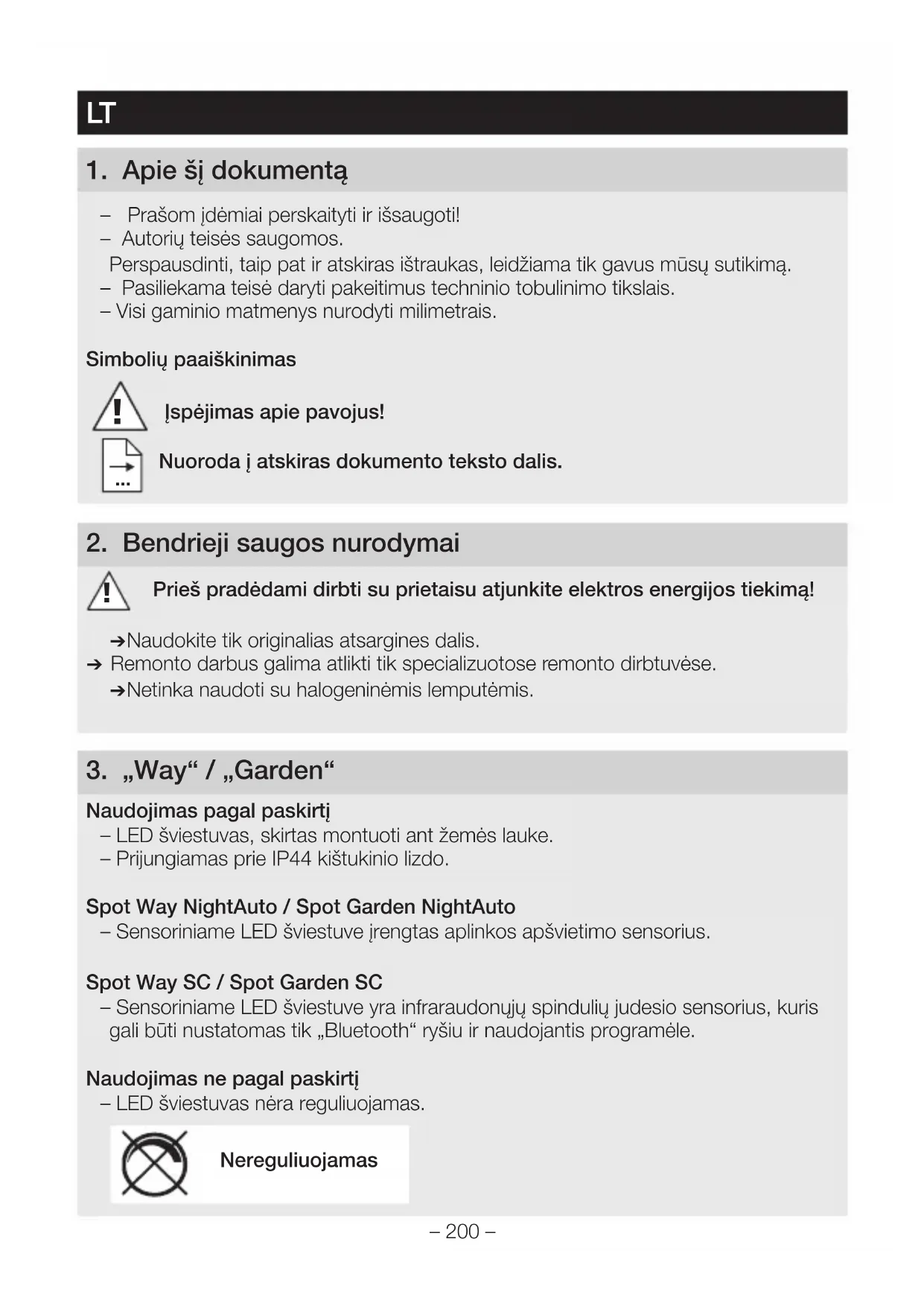

1. Apie šį dokumentą

– Prašom įdėmiai perskaityti ir išsaugoti! – Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais. – Visi gaminio matmenys nurodyti milimetrais. Simbolių paaiškinimas

Įspėjimas apie pavojus! Nuoroda į atskiras dokumento teksto dalis.

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą! ( Naudokite tik originalias atsargines dalis. ( Remonto darbus galima atlikti tik specializuotose remonto dirbtuvėse. ( Netinka naudoti su halogeninėmis lemputėmis.

Naudojimas pagal paskirtį – LED šviestuvas, skirtas montuoti ant žemės lauke. – Prijungiamas prie IP44 kištukinio lizdo. Spot Way NightAuto/Spot Garden NightAuto – Sensoriniame LED šviestuve įrengtas aplinkos apšvietimo sensorius. Spot Way SC/Spot Garden SC – Sensoriniame LED šviestuve yra infraraudonųjų spindulių judesio sensorius, kuris gali būti nustatomas tik „Bluetooth“ ryšiu ir naudojantis programėle. Naudojimas ne pagal paskirtį – LED šviestuvas nėra reguliuojamas. Nereguliuojamas– 201 – „Spot Way“ tiekiamas komplektas (3.1 Pav.) – Šviestuvas su kolona, grindų plokštele ir jungiamuoju kabeliu su kištuku. – 3 Varžtai – 3 Mūrvinės „Spot Garden“ tiekiamas komplektas (3.2 Pav.) – Šviestuvas su jungiamuoju kabeliu su kištuku. – Smaigas – Du varžtai „Spot Way“ gaminio matmenys (3.3 Pav.) „Spot Garden“ gaminio matmenys (3.4 Pav.) Gaminio apžvalga (3.5 3.10 Pav.) A Šviestuvo korpusas B Judesio sensorius (tik „Spot Way/Garden SC“) C Aplinkos apšvietimo sensorius (tik „Spot Way/Garden NightAuto“) D Prieblandos lygio nustatymas (tik „Spot Way/Garden NightAuto“) E Kolona su grindų plokštele (tik „Spot Way“) F Smaigas (tik „Spot Garden“) G Jungiamasis kabelis su kištuku „Spot Way/Garden SC“ jautrumo zona (3.11 3.16 Pav.) Šviesos intensyvumo pasiskirstymas (3.17 Pav.)

( Patikrinkite visas dalis, ar nėra pažeidimų. ( Esant pažeidimams gaminio nenaudokite. ( Išorinio, lankstaus šio šviestuvo laido pakeisti negalima. Pažeidus laidą, reikia keisti visą šviestuvą. ( Montuodami šviestuvą pasirinkite nuo vibracijos apsaugotą vietą. ( Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo fiksavimą. Tik „Spot Way/Garden SC“: Judėjimas patikimiausiai fiksuojamas tuomet, kai prietaisas sumontuojamas šonu judėjimo krypčiai ir sensoriaus matomumo neužstoja jokios kliūtys (pvz., medžiai, sienos ir t. t.). LT– 202 – „Way“ montavimo etapai ( Uždėkite prožektoriaus galvutę ant kolonos ir prisukite, kol pasigirs spragtelėjimas. (4.1 Pav.) ( Pažymėkite gręžimo angas grindų plokštelei. (4.2 Pav.) ( Išgręžkite skyles ir įkiškite kaiščius. (4.3 Pav.) ( Šviestuvo montavimas prie grindų. (4.4 Pav.) ( Įkiškite kištuką. (4.5 Pav.) ( Atlikite nustatymus. ( „5. Veikimas“ „Garden“ montavimo etapai ( Primontuokite smaigą prie šviestuvo. (4.6 Pav.) ( Įkiškite šviestuvą į žemę. (4.7 Pav.) ( Įkiškite kištuką. (4.8 Pav.) ( Atlikite nustatymus. ( „5. Veikimas“ Nurodymas dėl versijos „NightAuto“ ( Užtikrinkite, kad aplinkos apšvietimo sensorius nebūtų uždengtas (pvz., lapais).

Spot Way NightAuto/Spot Garden NightAuto Gamyklos nustatymas – Nustatymo reguliatorius ties = trukmė ĮJ. Prieblandos lygio nustatymas (5.2 D Pav.) Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki

– Nustatymo reguliatorius ties = trukmė ĮJ. – Nustatymo reguliatorius ties = prieblandos režimas, apie 2 liuksai. Tikrinant veikimą esant dienos šviesos apšvietimui nustatymo reguliatorius turi būti ties

Spot Way SC/Spot Garden SC Gamyklos nustatymas – Prieblandos lygio nustatymas: 2.000 liuksų – Laiko nustatymas: 5 sekundės Išmanioji nuotolinio valdymo programėlė „STEINEL Connect App“ Norint konfigūruoti šviestuvą naudojantis išmaniuoju telefonu arba planšetiniu kompiu- teriu iš „AppStore“ reikia atsisiųsti STEINEL išmaniąją nuotolinio valdymo programėlę „STEINEL Connect App“. Reikalingas išmanusis telefonas arba planšetinis kompiuteris su „Bluetoothu“ funkcija.– 203 – Android iOS Naudojant programėlę „STEINEL Connect“ galima nustatyti šias funkcijas: – Švietimo trukmės nustatymas – Prieblandos lygio nustatymas – Įjungimo ir išjungimo laikas – Automatinis / rankinis situacijos valdymas – Sujungimas – Grupavimas – Grupių ir šviestuvų žymėjimas Pastaba Kaskart šviestuvui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl įjungs šviesą. Kad „Spot SC“ būtų galima įjungti ir išjungti priklausomai nuo laiko, jame yra vidinis laikrodis. Jis kaskart „Bluetooth“ ryšiu jungiantis per „STEINEL Connect App“ automa- tiškai sinchronizuojamas su prijungto išmaniojo telefono laikrodžiu. Siekiant užtikrinti tinkamą veikimą, kaskart nutrūkus elektros energijos teikimui į švies- tuvą, reikia atkurti ryšį naudojantis programėle „STEINEL Connect App“. Vidinis laikrodis vėl bus sinchronizuojamas su išmaniojo telefono laikrodžiu.

6. Šviestuvo sukimosi diapazonas / lemputės keitimas

Šviestuvo sukimosi zona – „Way“ (6.1 Pav.) – „Garden“ (6.2 Pav.) Lemputės keitimas ( Atleiskite dangtelį ant šviestuvo korpuso ir ištraukite (6.3 Pav.) ( Atsukite lemputę ir ją ištraukite (6.4 Pav.) ( Įdėkite naują lemputę ir ją prisukite (6.5 Pav.) ( Uždėkite ir priveržkite dangtelį (6.6 Pav.) LT– 204 – Svarbu! Naudoti tik GU10 LED lemputes maks. iki 9 W. Pastaba ( Keisdami lemputę užtikrinkite, kad tarpinė ir sandarinamas paviršius būtų švarūs ir nepažeisti.

7. Techninė priežiūra

Gaminiui techninė priežiūra nereikalinga. Užsiteršusį šviestuvą galima valyti drėgnu skudurėliu (be valiklio). Svarbu: valdymo prietaisas nekeičiamas.

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis! Tik ES šalims Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

9. Atitikties deklaracija

Aš, STEINEL GmbH, patvirtinu, kad radijo įrenginių tipas Spot Way SC/Spot Garden SC atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas pasiekiamas šiuo interneto adresu: www.steinel.de– 205 –

10. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrin- tos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą. Remontas Pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre. GAMINTOJO

11. Techniniai duomenys

> 80 Vidutinis projektinis tarnavimo laikas* L70B50 esant 25 °C: > 20.000 val. Spalvų nuoseklumas SDCM* 6 Sensorinė technika Pasyvūs infraraudonieji spinduliai (tik Spot Way/Garden SC) Jautrumo zona ( Apimties kampas ( Apimties kampas (tik Spot Way/Garden SC) 90° 90° Jautrumo zonos ilgis maks. 10 m (tik Spot Way/Garden SC) Švietimo trukmės nustatymas 5s – 60min. (tik Spot Way/Garden SC) Prieblandos lygio nustatymas 2 – 1.000liuksų (tik Spot Way/Garden NightAuto) 2 – 2.000liuksų (tik Spot Way/Garden SC) Saugos klasė IP44 Apsaugos klasė I Aplinkos temperatūra Nuo -20 iki +40 °C „Bluetooth“ dažnis 2,4 – 2,48GHz (tik Spot Way/Garden SC) „Bluetooth“ (P net ) siuntimo galia 5dBm/0,60mW (tik Spot Way/Garden SC)

• komplekte esančiai LED lemputei Šiame gaminyje yra „F“ energinio veiksmingumo klasės šviesos šaltinis.– 207 –

12. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas Šviesos diodų šviestuvas neįsijungia ■ Suveikė saugiklis, neįjungta, nutrauktas laidas ■ Trumpasis jungimas ■ Perdegė lemputė ■ Įjunkite saugiklį, pakeiskite, įjunkite tinklo jungiklį; patikrinkite laidą įtampos tikrintuvu ■ Patikrinkite jungtis ■ Pakeiskite lemputę „NightAuto-LED“ šviestuvas neįsijungia ■ Veikiant dienos šviesos režimu prieblandos nustatymai nustatyti ties nakties režimu ■ Tinklo jungiklis IŠJUNGTAS ■ Suveikė saugiklis ■ Fiksavimo diapazonas nustatytas netikslingai ■ Nustatykite iš naujo ■ Įjunkite ■ Įjunkite, pakeiskite saugiklį; jeigu reikia, patikrinkite jungtį ■ Sureguliuokite iš naujo „NightAuto-LED“ šviestuvas neišsijungia ■ Veikiant prieblandos režimu, prieblandos lygio nustatymas yra nustatytas veikti NUOLAT ■ Jautrumo zonoje fiksuojamas nuolatinis judesys ■ Aplinkos apšvietimo sensorius uždengtas (pvz., lapais) ■ Nustatykite iš naujo ■ Patikrinkite diapazoną ir, jei reikia, iš naujo sureguliuokite arba nustatykite ■ Pašalinkite uždengimą nuo aplinkos apšvie- timo sensoriaus LT– 208 – Sutrikimas Priežastis Ištaisymas „SC-LED“ šviestuvas nuolat

ĮSIJUNGIA / IŠSIJUNGIA

■ Fiksavimo diapazone juda gyvūnai ■ Sensorių pakreipkite aukštyn arba nustaty- kite tiksliau, pakeiskite jautrumo zoną arba nustatykite iš naujo „SC-LED“ šviestuvas įsijun- gia nepageidaujamu laiku ■ Jautrumo zonoje vėjas linguoja medžius ir krūmus ■ Užfiksuojami gatve važiuojantys automobili-

■ Staigūs temperatūros svyravimai dėl oro sąlygų (vėjo, lietaus, sniego) arba ventiliatorių ar atvirų langų sukelto oro judėjimo ■ Sensorinis LED šviestuvas siūbuoja (juda), pvz., dėl vėjo gūsių arba gausių kritulių ■ Nustatykite jautrumo zoną iš naujo ■ Nustatykite jautrumo zoną iš naujo ■ Pakeiskite jautrumo zoną, pakeiskite montavimo vietą ■ Sensorinį LED šviestuvą sumontuokite ant tvirto pagrindo– 209 –
