Produkttyp	LED-Außenleuchte mit Bewegungsmelder und Bluetooth-Konnektivität
Marke/Modell	Steinel Spot Garden SC
Abmessungen (L × B × H)	69 × 118 × 369 mm
Kabellänge	2 500 mm mit Netzstecker
Versorgungsspannung	220-240 V, 50/60 Hz
Leistungsaufnahme (Pon)	7,90 W
Lichtstrom	512 lm (Effizienz 64,8 lm/W)
Farbtemperatur	3 000 K (warmweiß)
Farbwiedergabeindex	Ra > 80
Durchschnittliche Lebensdauer	L70B50 bei 25 °C: > 20 000 h
Erfassungstechnik	Passiv-Infrarot (PIR)
Erfassungswinkel / Reichweite	90° / max. 10 m
Einstellbare Nachlaufzeit	5 s – 60 min (über App)
Einschaltschwelle	2 – 2.000 lx (einstellbar über App)
Schutzart	IP44 (für den Außenbereich geeignet)
Schutzklasse	I (Erdung erforderlich)
Konnektivität	Bluetooth 2,4 – 2,48 GHz (Steinel Connect App)
Inklusive Lichtquelle	LED GU10 max. 9 W (austauschbar)
Montage	Auf Erdspieß (im Lieferumfang enthalten)
Umgebungstemperatur	-20 °C bis +40 °C
Wartung	Mit einem feuchten Tuch ohne Reinigungsmittel reinigen
Herstellergarantie	3 Jahre (5 Jahre für XLED home Serie)

Häufig gestellte Fragen - Spot Garden SC STEINEL

Wie konfiguriere ich den Spot Garden SC über die App?

Laden Sie die Steinel Connect App aus dem App Store (iOS) oder Google Play (Android) herunter. Aktivieren Sie Bluetooth auf Ihrem Smartphone und öffnen Sie die App. Folgen Sie den Anweisungen zum Koppeln des Spots. Sie können die Nachlaufzeit, die Einschaltschwelle, die Ein-/Aus-Zeiten und die Vernetzung einstellen.

Wie groß ist die Reichweite des Bewegungsmelders?

Der passive Infrarotmelder hat einen Erfassungswinkel von 90° und eine maximale Reichweite von 10 Metern unter optimalen Bedingungen.

Kann ich die Lichtquelle selbst austauschen?

Ja, die LED-Lichtquelle ist eine austauschbare GU10 (max. 9 W). Zum Austausch: Drehen Sie die Abdeckscheibe ab, schrauben Sie die Lichtquelle heraus, ersetzen Sie sie und schrauben Sie die Scheibe wieder fest. Stellen Sie sicher, dass die Dichtung sauber und intakt ist.

Der Spot leuchtet nicht, was tun?

Überprüfen Sie zuerst die Stromversorgung: Sicherung, Schalter, Kabel. Wenn alles in Ordnung ist, könnte die Lichtquelle defekt sein (ersetzen Sie sie) oder der Melder verdeckt sein. Bei SC-Modellen stellen Sie sicher, dass die App verbunden ist und Bluetooth funktioniert.

Wie reinige ich den Spot?

Verwenden Sie ein feuchtes Tuch (ohne Reinigungsmittel), um den Schmutz abzuwischen. Tauchen Sie das Gerät niemals in Wasser und vermeiden Sie Scheuermittel.

Ist es möglich, diesen Spot mit einem Dimmer zu verwenden?

Nein, die LED-Leuchte ist nicht dimmbar. Schließen Sie diesen Spot nicht an einen Dimmer an, da dies das Gerät beschädigen könnte.

Was tun, wenn der Spot ständig ein- und ausschaltet?

Dies kann an Tierbewegungen im Erfassungsbereich liegen. Richten Sie den Melder etwas höher aus oder ändern Sie den Bereich in der App. Überprüfen Sie auch, ob keine Hindernisse (Bäume, Autos) den Sensor auslösen.

Kann ich den Spot im Innenbereich verwenden?

Obwohl IP44 eine Verwendung im Außenbereich erlaubt, kann er auch im Innenbereich eingesetzt werden. Er ist jedoch für die Bodenmontage konzipiert und wetterbeständig. Stellen Sie sicher, dass das Kabel nicht beschädigt ist.

Wie synchronisiere ich die integrierte Zeitschaltuhr?

Die Zeitschaltuhr synchronisiert sich automatisch mit der Uhrzeit Ihres Smartphones bei jeder Verbindung über die Steinel Connect App. Wenn der Spot vom Strom getrennt wurde, verbinden Sie ihn erneut über die App, um zu resynchronisieren.

Wie lange ist die Lebensdauer der LED und wie entsorge ich den Spot?

Die durchschnittliche Lebensdauer beträgt 20.000 Stunden (L70B50). Entsorgen Sie das Gerät am Ende seiner Lebensdauer an einer Sammelstelle für Elektroschrott (nicht in den Hausmüll geben). Die Verpackung ist recycelbar.

BEDIENUNGSANLEITUNG Spot Garden SC STEINEL

DE .....10 Textteil beachten!

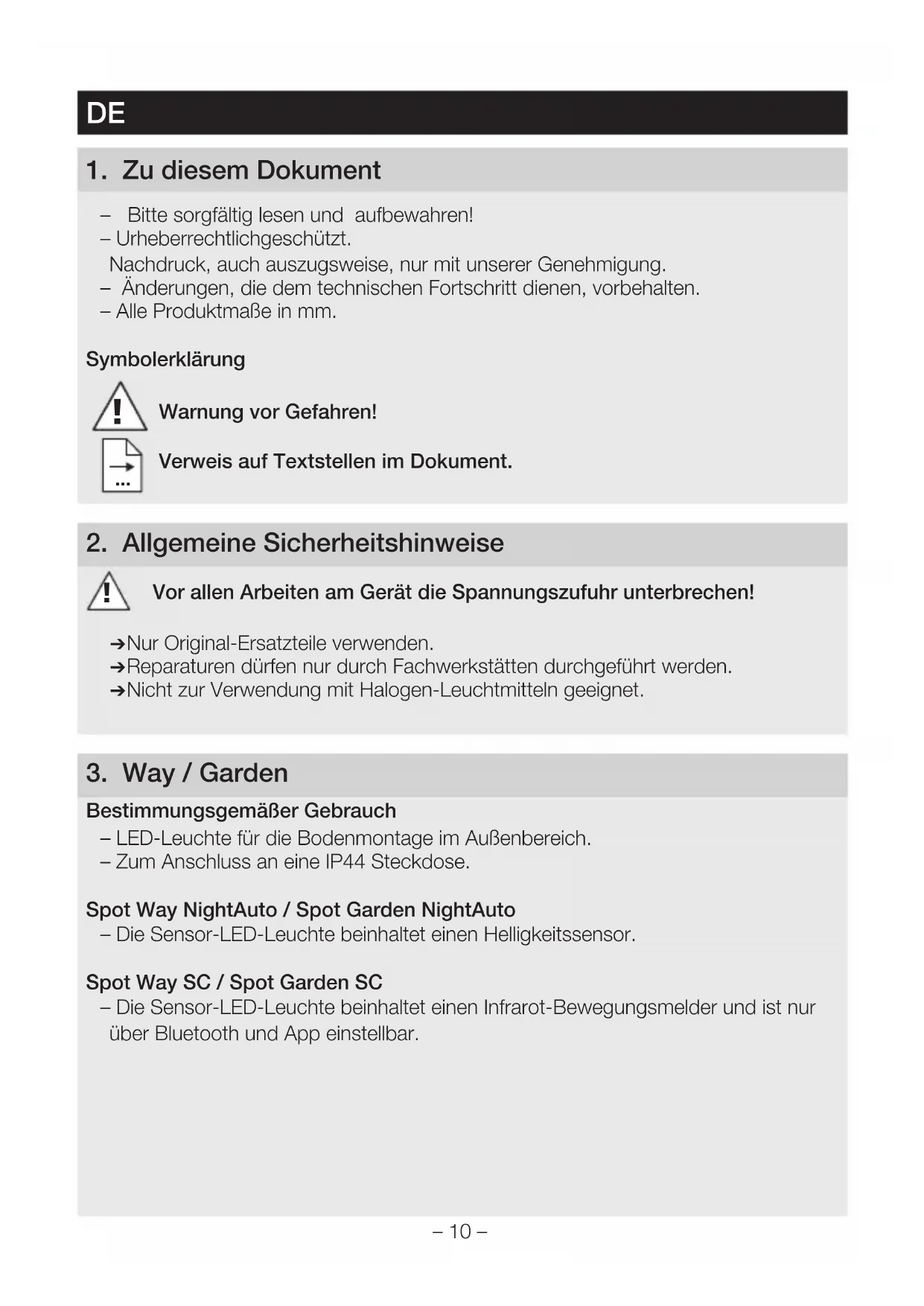

1. Zu diesem Dokument

• Bitte sorgfältig lesen und aufbewahren!
  – Urheberrechtlichgeschützt.
  Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
• Alle Produktmaße in mm.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

→Nur Original-Ersatzteile verwenden.
→Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.
→Nicht zur Verwendung mit Halogen-Leuchtmitteln geeignet.

3. Way / Garden

Bestimmungsgemäßer Gebrauch

• LED-Leuchte für die Bodenmontage im Außenbereich.
  – Zum Anschluss an eine IP44 Steckdose.

Spot Way NightAuto / Spot Garden NightAuto

– Die Sensor-LED-Leuchte beinhaltet einen Helligkeitssensor.

Spot Way SC / Spot Garden SC

– Die Sensor-LED-Leuchte beinhaltet einen Infrarot-Bewegungsmelder und ist nur über Bluetooth und App einstellbar.

Nicht bestimmungsgemäßer Gebrauch

– Die LED-Leuchte ist nicht dimmbar.

Nicht dimmbar

Lieferumfang Spot Way (Abb. 3.1)

– Leuchte inkl. Säule, Bodenplatte und Anschlusskabel mit Netzstecker
- drei Schrauben
- drei Dübel

Lieferumfang Spot Garden (Abb. 3.2)

– Leuchte inkl. Anschlusskabel mit Netzstecker
- Erdspieß
- zwei Schrauben

Produktmaße Spot Way (Abb. 3.3)

Produktmaße Spot Garden (Abb. 3.4)

Produktübersicht (Abb. 3.5 – 3.10)

A Leuchtengehäuse
B Bewegungssensor (nur Spot Way / Garden SC)
C Helligkeitssensor (nur Spot Way / Garden NightAuto)
D Dämmerungseinstellung (nur Spot Way / Garden NightAuto)
E Säule mit Bodenplatte (nur Spot Way)
F Erdspieß (nur Spot Garden)
G Netzanschlusskabel mit Stecker

Erfassungsbereich Spot Way / Garden SC (Abb. 3.11 - 3.16)

Lichtstärkeverteilung (Abb. 3.17)

4. Montage

→Alle Bauteile auf Beschädigung prüfen.
→Bei Schäden das Produkt nicht in Betrieb nehmen.

→ Die äußere, flexible Leitung dieser Leuchte kann nicht ausgetauscht werden. Bei einer Beschädigung der Leitung muss die gesamte Leuchte ersetzt werden.
→ Bei der Montage der Leuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.
→ Geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung.

Nur Spot Way / Garden SC:

Die sicherste Bewegungserfassung wird erreicht, wenn das Gerät seitlich zur Gehrichtung montiert wird und keine Hindernisse (z. B. Bäume, Mauern etc.) die Sicht des Sensors behindern.

Montageschritte Way

→ Strahlerkopf auf Säule aufsetzen und festdrehen bis es klickt. (Abb. 4.1)
→ Bohrlöcher für Bodenplatte anzeichnen. (Abb. 4.2)
→ Löcher bohren und Dübel einsetzen. (Abb. 4.3)
→Bodenmontage Leuchte. (Abb. 4.4)
→Stecker einstecken. (Abb. 4.5)
→Einstellungen vornehmen.
→5. Funktion

Montageschritte Garden

→Erdspieß an Leuchte montieren. (Abb. 4.6)
→Leuchte in Boden stecken. (Abb. 4.7)
→Stecker einstecken. (Abb. 4.8)
→Einstellungen vornehmen.
→5. Funktion

Hinweis für Version NightAuto

→ Stellen Sie sicher, dass der Helligkeitssensor nicht abgedeckt ist (z. B. durch Laub).

5. Funktion

Spot Way NightAuto / Spot Garden NightAuto

Werkseinstellungen

- Einstellregler auf gestellt = Dauer AN

Dämmerungseinstellung (Abb. 5.2 D)

Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von ca. 2 bis 1.000 Lux eingestellt werden.

• Einstellregler auf gestellt = Dauer AN
  – Einstellregler auf gestellt = Dämmerungsbetrieb (ca. 2 Lux)

Für den Funktionstest bei Tageslicht muss der Einstellregler auf 🌐 stehen.

Spot Way SC / Spot Garden SC

Werkseinstellungen

• Dämmerungseinstellung: 2.000 Lux
• Zeiteinstellung: 5 Sekunden

STEINEL Connect App

Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL STEINEL Connect App aus Ihrem App Store heruntergeladen werden. Es ist ein Bluetooth -fähiges Smartphone oder Tablet erforderlich.

Android iOS

Folgende Funktionen sind über die STEINEL Connect App einstellbar:

• Zeiteinstellung
• Dämmerungseinstellung
• Ein- und Ausschaltzeiten
• Situative Steuerung Automatik / Manuell
• Vernetzung
• Gruppenbildung
• Benennung der Gruppen und Leuchten

Hinweis:

Nach jedem Abschaltvorgang der Leuchte ist eine erneute Bewegungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Für zeitbasiertes ein- und ausschalten hat der Spot SC eine interne Uhr.

Diese synchronisiert sich bei jeder Bluetooth Verbindung über die STEINEL Connect App automatisch mit der Uhr des verbundenen Smartphones.

Um eine korrekte Funktion zu gewährleisten, muss nach einer Spannungsunterbrechung der Leuchte eine Verbindung über die STEINEL Connect App hergestellt werden. Die interne Uhr wird erneut mit der Smartphone-Uhr synchronisiert.

6. Schwenkbereich der Leuchte / Leuchtmittelwechsel

Schwenkbereich der Leuchte

• Way (Abb. 6.1)
  – Garden (Abb. 6.2)

Leuchtmittelwechsel

→ Abdeckscheibe am Leuchtengehäuse lösen und herausziehen. (Abb. 6.3)
→ Leuchtmittel lösen und herausziehen. (Abb. 6.4)
→ Neues Leuchtmittel einsetzen und festdrehen. (Abb. 6.5)
→ Abdeckscheibe aufsetzen und festdrehen. (Abb. 6.6)

Wichtig:

Nur GU10-LED-Leuchtmittel bis max. 9 W verwenden.

Hinweis:

→ Stellen Sie bei einem Leuchtmittelwechsel sicher, dass die Dichtung und die Dichtfläche nicht verschmutzt oder beschädigt sind.

7. Wartung

Das Produkt ist wartungsfrei.

Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Konformitätserklärung

Hiermit erklärt STEINEL GmbH, dass der Funkanlagentyp Spot Way SC / Spot Garden SC der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet- adresse verfügbar: www.steinel.de/de/konformitaetserklaerungen

10. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden und Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie gilt nur für Verbraucher. Verbraucher ist jede natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt nur für STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte. Sollten Sie das Produkt veräußern oder weitergeben, so geht die Garantie nicht auf den Nachbesitzer über. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur oder kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,

• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,

• wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
  -bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sie bitte unser Online-Garantieformular unter www.steinel.de/garantie. Füllen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihren Händler oder an unsere in der E-Mail angegebene Adresse.Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel. [phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir helfen Ihnen gerne weiter!

1. Technische Daten

Abmessungen(B × T × H)(B × T × H)	Spot Way: 140 × 226 × 572 mmSpot Garden: 69 × 118 × 369 mm
Kabellänge 2.500 mm
Netzspannung 220 – 240 V, 50/60 Hz
Leistungsaufnahme (Pon)Leuchte*	Spot Way / Garden: 6,70 WSpot Way / Garden NightAuto: 7,86 WSpot Way / Garden SC: 7,90 W
Lichtstrom / Helligkeit Leuchte*	Spot Way / Garden: 512 lm; 76,40 lm/WSpot Way / Garden NightAuto: 512 lm; 65,10 lm/WSpot Way / Garden SC: 512 lm; 64,80 lm/W
Lichtstrom Leuchtmittel 620 lm 92,5 lm/W
LeistungsaufnahmeLeuchtmittel	6,7 W
Standby (Leuchte)	Spot Way / Garden NightAuto: 0,20 WSpot Way / Garden SC: 0,42 W
Standby (Netzwerk) (Pnet) Spot Way / Garden SC: 0,42 W
Farbtemperatur*	3.000 K (warmweiß)
Farbwiedergabeindex*	Ra > 80
MittlereBemessungslebensdauer *	L70B50 bei 25 °C: > 20.000 Std.
Farbkonsistenz SDCM*	6
Sensortechnik Passiv Infrarot (nur Spot Way / Garden SC)
Erfassungsbereich→Erfassungswinkel→Öffnungswinkel	(nur Spot Way / Garden SC)90°90°
Reichweite max. 10 m (nur Spot Way / Garden SC)
Zeiteinstellung 5 s – 60 min (nur Spot Way / Garden SC)
Dämmerungseinstellung 2 – 1.000 Lux (nur Spot Way / Garden NightAuto)2 – 2.000 Lux (nur Spot Way / Garden SC)
Schutzart IP44
Schutzklasse I
Umgebungstemperatur -20 bis +40 °C
Frequenz Bluetooth	2,4 – 2,48 GHz(nur Spot Way / Garden SC)
Sendeleistung Bluetooth (Pnet)	5 dBm / 0,60 mW(nur Spot Way / Garden SC)

* für beiliegendes LED-Leuchtmittel Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „F“.

12. Betriebsstörungen

Störung Ursache Abhilfe

LED-Leuchte schaltet nicht ein	■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen■ Kurzschluss■ Leuchtmittel defekt	■ Sicherung einschalten, tauschen, Netzschalter einschalten; Leitung mit Spannungsprüfer überprüfen■ Anschlüsse überprüfen■ Leuchtmittel wechseln
NightAuto-LED-Leuchte schaltet nicht ein	■ bei Tagesbetrieb, Dämmerungseinstellung steht auf Nachtbetrieb■ Netzschalter AUS■ Sicherung hat ausgelöst■ Erfassungsbereich nicht gezielt eingestellt	■ neu einstellen■ Einschalten■ Sicherung einschalten, tauschen, evtl. Anschluss überprüfen■ neu justieren
NightAuto-LED-Leuchte schaltet nicht aus	■ bei Dämmerungs-betrieb, Dämmerungs-einstellung steht auf Dauer AN■ dauernde Bewegung im Erfassungsbereich■ Helligkeitssensor ist abgedeckt (z. B. durch Laub)	■ neu einstellen■ Bereich kontrollieren und evtl. neu justieren bzw. abdecken■ Abdeckungen von Helligkeitssensor entfernen
SC-LED-Leuchte schaltet immer EIN / AUS	■ Tiere bewegen sich im Erfassungsbereich	■ Sensor höher schwenken bzw. gezielt abdecken; Bereich umstellen bzw. abdecken

Störung Ursache Abhilfe

SC-LED-Leuchteschaltet unerwünscht ein

■ Wind bewegt Bäume und Sträucher im Erfassungsbereich■ Erfassung von Autos auf der Straße■ plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern■ Sensor-LED-Leuchte schwankt (bewegt sich) durch z. B. Windböen oder starken Niederschlag

■ Bereich umstellen■ Bereich umstellen■ Bereich verändern, Montageort verlegen■ Sensor-LED-Leuchte auf einen festen Untergrund montieren
