Spot Garden SC - Lamp STEINEL - Tasuta kasutusjuhend

Toote tüüp	Välis-LED-lamp liikumisanduri ja Bluetooth-ühenduvusega
Mark / Mudel	Steinel Spot Garden SC
Mõõtmed (L × l × K)	69 × 118 × 369 mm
Kaabli pikkus	2 500 mm koos pistikuga
Toitepinge	220-240 V, 50/60 Hz
Võimsustarve (Pon)	7,90 W
Valgusvoog	512 lm (efektiivsus 64,8 lm/W)
Värvustemperatuur	3 000 K (soe valge)
Värviedastusindeks	Ra > 80
Keskmine eluiga	L70B50 temperatuuril 25 °C: > 20 000 h
Tuvastustehnika	Passiivne infrapuna (PIR)
Tuvastusnurk / Ulatus	90° / max. 10 m
Reguleeritav viivitus	5 s – 60 min (rakenduse kaudu)
Käivitustase	2 – 2 000 lx (reguleeritav rakenduse kaudu)
Kaitseaste	IP44 (sobiv välitingimustesse)
Kaitsmise klass	I (maandamine vajalik)
Ühenduvus	Bluetooth 2,4 – 2,48 GHz (Steinel Connecti rakendus)
Kaasasolev valgusallikas	LED GU10 max. 9 W (vahetatav)
Paigaldus	Maa tihvti külge (kaasas)
Ümbritsev temperatuur	-20 °C kuni +40 °C
Hooldus	Pühkige niiske lapiga ilma puhastusvahendita
Tootjagarantii	3 aastat (5 aastat XLED home seerial)

Korduma kippuvad küsimused - Spot Garden SC STEINEL

Kuidas seadistada Spot Garden SC rakenduse kaudu?

Laadige alla Steinel Connecti rakendus App Store'ist (iOS) või Google Play'st (Android). Lülitage oma nutitelefonis Bluetooth sisse ja avage rakendus. Järgige juhiseid seadme sidumiseks. Saate reguleerida viivitust, käivitustaset, sisse/välja lülitamise aegu ja võrgustamist.

Mis on liikumisanduri ulatus?

Passiivsel infrapunaanduril on tuvastusnurk 90° ja maksimaalne ulatus 10 meetrit optimaalsetes tingimustes.

Kas ma saan valgusallika ise vahetada?

Jah, LED-allikas on eemaldatav GU10 (max. 9 W). Vahetamiseks: keerake katteklaas lahti, keerake allikas lahti, asendage see ja keerake klaas tagasi. Veenduge, et tihend on puhas ja terve.

Prožektor ei sütti, mida teha?

Kontrollige esmalt toidet: kaitse, lüliti, kaabel. Kui kõik on korras, võib allikas olla rikkis (vahetage see välja) või andur on varjatud. SC mudelitel veenduge, et rakendus on ühendatud ja Bluetooth töötab.

Kuidas prožektorit puhastada?

Kasutage mustuse pühkimiseks niisket lappi (ilma puhastusvahendita). Ärge kunagi kastke seadet vette ja vältige abrasiivseid tooteid.

Kas seda prožektorit saab kasutada hämardiga?

Ei, LED-valgusti ei ole hämardatav. Ärge ühendage seda prožektorit hämardiga, see võib seadet kahjustada.

Mida teha, kui prožektor süttib ja kustub pidevalt?

Selle põhjuseks võivad olla loomade liikumised tuvastusalas. Suunake andur rohkem ülespoole või muutke rakenduses tuvastusala. Kontrollige ka, et ükski takistus (puud, autod) ei käivitaks andurit.

Kas ma saan prožektorit kasutada siseruumis?

Kuigi IP44 võimaldab kasutada ka välitingimustes, saab seda kasutada ka siseruumis. Siiski on see ette nähtud maapinnale paigaldamiseks ja talub ilmastikutingimusi. Veenduge, et kaabel ei ole kahjustatud.

Kuidas sünkroniseerida sisseehitatud taimerit?

Taimer sünkroniseerub automaatselt teie nutitelefoni kellaga iga Steinel Connecti rakenduse kaudu ühenduse korral. Kui prožektor on toitest lahutatud, ühendage see rakenduse kaudu uuesti, et uuesti sünkroniseerida.

Mis on LED-i eluiga ja kuidas prožektorit ringlusse võtta?

Keskmine eluiga on 20 000 tundi (L70B50). Eluea lõppedes viige seade elektroonikajäätmete kogumispunkti (ärge visake seda olmejäätmete hulka). Pakend on taaskasutatav.

KASUTUSJUHEND Spot Garden SC STEINEL

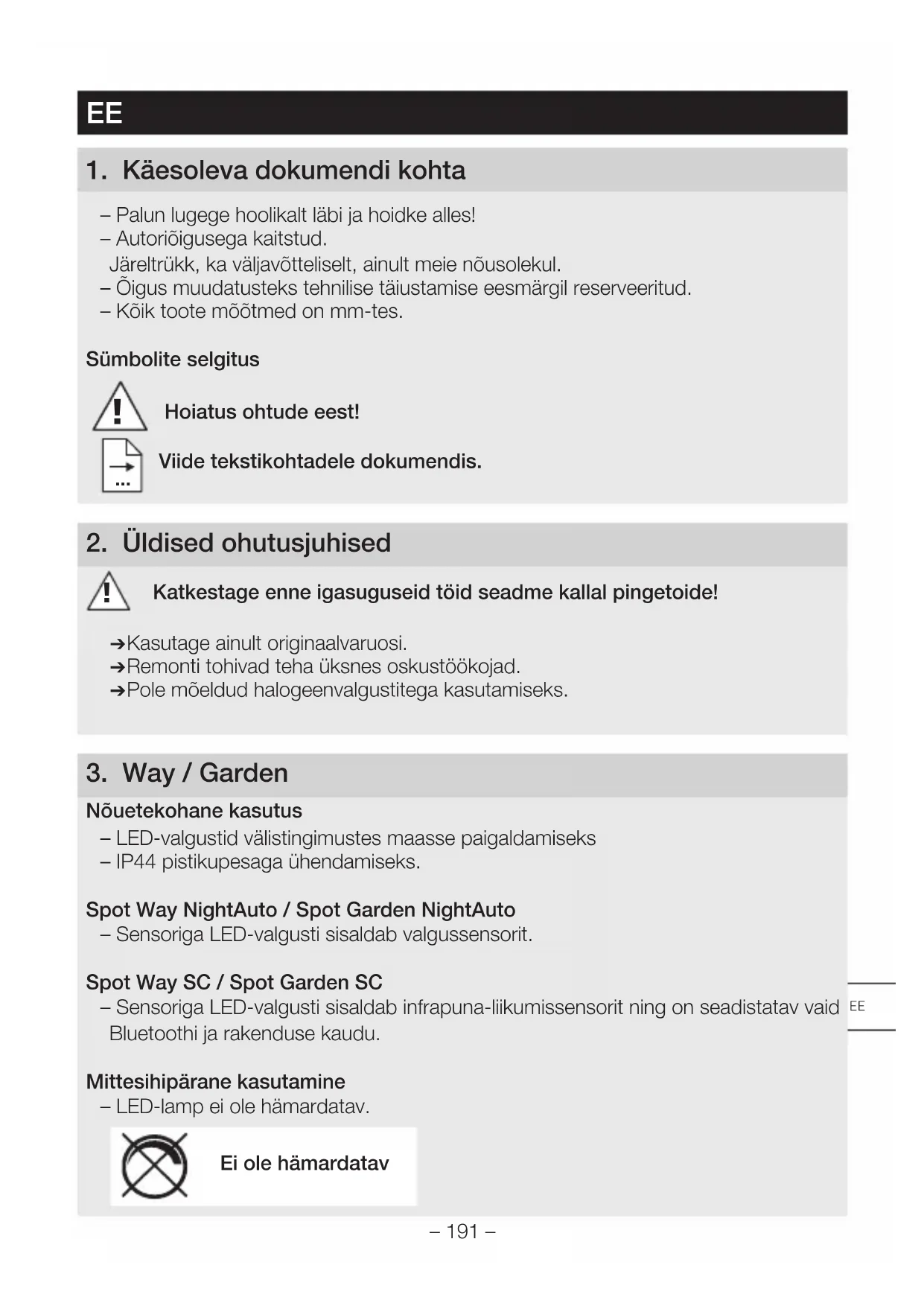

1. Käesoleva dokumendi kohta

– Palun lugege hoolikalt läbi ja hoidke alles!
– Autoriõigusega kaitstud.
Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.
- Oigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.
- Kõik toote mõõtmed on mm-tes.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid töid seadme kallal pingetoide!

→Kasutage ainult originaalvaruosi.
→Remonti tohivad teha üksnes oskustöökojad.
→Pole möeldud halogeenvalgustitega kasutamiseks.

3. Way / Garden

Nõuetekohane kasutus

• LED-valgustid välistingimustes maasse paigaldamiseks
• IP44 pistikupesaga ühendamiseks.

Spot Way NightAuto / Spot Garden NightAuto

- Sensoriga LED-valgusti sisaldab valgussensorit.

Spot Way SC / Spot Garden SC

- Sensoriga LED-valgusti sisaldab infrapuna-liikumissensorit ning on seadistatav vaid Bluetoothi ja rakenduse kaudu.

Mittesihipärane kasutamine

– Valgusti koos samba, põhjaplaadi ja pistikuga ühenduskaabliga
-3 Kruvi
- 3 Tüüblit

Spot Garden tarnekomplekt (Joon. 3.2)

– Valgusti koos pistikuga ühenduskaabliga
- Varras maasse torkamiseks
- Kaks kruvi

Spot Way tootemõõtmed (Joon. 3.3)

Spot Garden tootemõõtmed (Joon. 3.4)

Toote ülevaade (Joon. 3.5 3.10)

A Valgusti korpus
B Liikumissensor (ainult Spot Way / Garden Sensor Connect)
C Valgussensor (ainult Spot Way / Garden NightAuto)
D Hämaruse seadmine (ainult Spot Way / Garden NightAuto)
E Põhjaplaadiga sammas (ainult Spot Way)
F Varras maasse torkamiseks (ainult Spot Garden)
G Toitekaabel koos pistikuga

Spot Way / Garden SC tuvastuspiirkond (Joon. 3.11 - 3.16)

Valgustugevuse jaotus (Joon. 3.17)

4. Montaaž

→Kontrollige köiki koostedetaile kahjustuste suhtes.
→Ärge võtke toodet kahjustuste korral käiku.
→Välist, paindlikku valgusti juhet ei saa vahetada.
Juhtme kahjustumise korral tuleb kogu valgusti välja vahetada.
→ Valgusti paigaldamisel tuleb silmas pidada, et see kinnitataks raputuskindlalt.
→ Valige tööraadiust ja liikumise tuvastamist arvesse vöttes sobiv montaažikoht.

Liikumise usaldusväärsseima tuvastamise saavutate, kui monteerite seadme köndimise suunas küljele ja takistused (nagu nt puud, müürid jms) ei tökesta sensori vaatevälja.

Way paigaldussammud

→ Asetage valgustipea sambale ja keerake see kinni, kuni kuulete klõpsu. (Joon. 4.1)
→ Joonistage põhjaplaadile puuravad. (Joon. 4.2)
→ Puurige avad ja pange tüüblid sisse. (Joon. 4.3)
→Kinnitage valgusti maa külge. (Joon. 4.4)
→Uhendage pistik. (Joon. 4.5)
→Teostage seaded.
→„5. Talitlus“

Gardeni paigaldussammud

→ Paigaldage maassetorkamisvarras valgusti külge. (Joon. 4.6)

→Pistke valgustid maasse. (Joon. 4.7)

→Ühendage pistik. (Joon. 4.8)

→Teostage seaded.

→„5. Talitlus“

Märkus versiooni NightAuto kohta

→Veenduge, et valgussensor ei oleks kinni kaetud (nt lehtedega).

5. Talitlus

Spot Way NightAuto / Spot Garden NightAuto

Tehaseseadistused

- Seaderegulaator väärtusel☀ = püsivalt SEES

Hämaruse seadmine (Joon. 5.2 D)

Valgustil soovitud rakendumisläve saab u 2 – 1.000 lx vahemikus sujuvalt seadistada.

- Seaderegulaator väärtusel☀ = püsivalt SEES

- Seaderegulaator peale seatud = hämardusrežiim (u 2 lx)

Päevavalguses funktsionaalsustesti läbiviimiseks tuleb seaderegulaator seadistada positsioonile 🌿.

Spot Way Sensor Connect / Spot Garden Sensor Connect

Tehaseseadistused

- Hämaruse seadmine: 2.000 lx

- Aja seadmine: 5 sekundit

STEINEL Connect App

Valgusti seadistamiseks nutitelefoni või tahvelarvutiga tuleb rakenduste veebipoest laadida alla STEINELi rakendus STEINEL Connect. Vajalik on Bluetoothi võimekusega nutitelefon või tahvelarvuti.

Android iOS

Rakenduse STEINEL Connect kaudu saate seadistada järgmisi funktsioone.

• Aja seadmine
  – Hämarusnivoo seadistamine
  – Sisse- ja väljalülitamine
  – Automaatne / manuaalne asukoha seadistamine
• Vörgustamine
• Rühmade loomine
  – Valgustirühmade nimetamine

Märkus

Uute liikumiste tuvastamine on pärast valgusti igakordset väljalülitustoimingut katkestatud u 1 sekundiks. Alles selle aja möödumisel saab valgusti liikumisega uuesti sisse lülitada.

Ajapõhiseks sisse- ja väljalülitamiseks on Spot SC il süsteemisisene kell.

See sünkroniseerib end iga Bluetoothi ühenduse puhul STEINEL Connect Appi kaudu automaatselt ühendatud nutitelefoni kellaga.

Õige funktssionaalsuse tagamiseks peab valgusti toitepingekatkestuse puhul looma ühenduse STEINEL Connect Appi. Süsteemisisene kell sünkroonitakse uuesti nutitelefoni kellaga.

6. Valgusti pööramisala / valgusti vahetamine

Valgusti pööramisala

- Way (joon. 6.1)

- Garden (joon. 6.2)

Valgusti vahetamine

→ Keerake lahti valgusti korpuse kate ja tömmake välja. (joon. 6.3)
→ Keerake valgusti lahti valgusti ja tömmake välja. (joon. 6.4)
→ Paigaldage uus valgusti ja keerake kinni. (joon. 6.5)
→ Paigaldage kate ja keerake kinni. (joon. 6.6)

Tähtis!

Kasutage ainult GU10-LED valgustit kuni 9 W.

Märkus

→ Veenduge valgusti vahetamisel, et tihend ja tihendi pind ei oleks määrdunud ega kahjustatud.

7. Hooldus

Toode on hooldusvaba.

Valgusteid saab määrdumise korral puhastada niiske lapiga (ilma puhastusvahendita).

Tähtis! Juhtimisseade ei ole vahetatav.

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

9. Vastavusdeklaratsioon

Käesolevaga deklareerib STEINEL GmbH, et käesolev raadioseadme tüüp Spot Way SC / Spot Garden SC vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklarat-siooni täielik tekst on kättesaadav järgmisel internetiaadressil: www.steinel.de

10. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud. Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenus:

Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige paranda-misvõimaluste kohta lähimast teenindusjaamast järele.

11. Tehnilised andmed
Mõõtmed
(L x K x S):	Spot Way: 140 × 226 × 572 mm
(L x K x S)	Spot Garden: 69 × 118 × 369 mm
Kaabli pikkus 2.500 mm
Võrgupinge 220–240 V, 50/60 Hz
Lampide võimsustarve (Pon)* Spot Way / Garden: 6,70 W
Lampide valgusvoog / heledus* Spot Way / Garden: 512 lm; 76,40 lm/W
Valgusti valgusvoog 620 lm 92,5 lm/W
Valgusti võimsustarve 6,7 W
(Valgusti) ooterežiim	Spot Way / Garden NightAuto: 0,20 W
	Spot Way / Garden SC: 0,42 W
Ooterežiim (võrk) (Pnet) Spot Way / Garden SC: 0,42 W
Värvitemperatuur* 3.000 K (soe-valge)
Värvuse taasesitusindeks* Ra > 80
Keskmine mõõtmise eluiga* L70B50 25 °C juures: > 20.000 h
Värvikonsistents SDCM* 6
Sensortehnika Passiivne infrapuna (ainult anduriga Spot Way / Garden SC)
Jälgitav ala	(ainult Spot Way / Garden SC)
→Tuvastusnurk	90°
→Avanemisnurk	90°
Tööraadius	max 10 m (ainult Spot Way / Garden SC)
Aja seadmine	5 s – 60 min (ainult Spot Way / Garden SC)
Hämarusnivoo seadistamine	2 – 1.000 luksi (ainult Spot Way / Garden NightAuto)
	2 – 2.000 luksi (ainult Spot Way / Garden SC)
Kaitseliik	IP44
Kaitseklass	I
Keskkonnatemperatuur	-20 kuni +40 °C
Bluetoothi sagedus	2,4 – 2,48 GHz (ainult Spot Way / Garden SC)
Bluetoothi saatevõimsus (Pnet)	5 dBm / 0,60 mW (ainult Spot Way / Garden SC)

* kaasasoleva LED-valgusti jaoks Selles tootes on energiatõhususklassi F valgusallikas.

12. Käitusrikked

Rike Põhjus Abi

LED-valgusti ei lülitu sisse ■ Kaitse on vallandunud,pole sisse lülitatud,juhe on katki■ Lühis■ Valgusallikas defektne	■ Lülitage kaitse sisse,vahetage välja, lülitagevõrgulūliti sisse;kontrollige juhetpingetestriga■ Kontrollige ühendusi■ Vahetage valgusti
NightAuto LED-valgustiei lülitu sisse	■ Päevarežiimi puhulhämaruseseadistusöörežiimil■ Võrgulūliti VÄLJAS■ Kaitse on vallandunud■ Tuvastuspiirkondsuunatult seadmata
NightAuto LED-valgustiei lülitu välja	■ Hämarusrežiimi puhul,hämaruseseadistus onpüsivalt SEES■ Pidev liikuminetuvastuspiirkonnas■ Valgussensor on kaetud(nt lehtedega)
LED-sensorvalgusti SClülitub kogu aeg SIS-SE / VÄLJA	■ Loomad liiguvadtuvastuspiirkonnas

Rike Põhjus Abi

LED-sensorvalgusti SClülitub soovimatult sisse

■ Tuul liigutab tuvastuspi-irkonnas puid ja põõsaid■ Tuvastatakse autosid tänaval■ järsk temperatuurimuu-tus ilmastiku (tuule, vihma, lume) võiventilaatorite heitõhu, avatud akende tõttu■ Anduri LED-valgustikõigub (liigub) nt tuuleiilide või tugeva saju tõttu

■ Seadke piirkond ümber■ Seadke piirkond ümber■ Muutke piirkonda, muutke montaažikohta■ Paigaldage anduri LED-valgusti kindlale aluspinnale.
