KASUTUSJUHEND RS PRO R30 Basic SC STEINEL

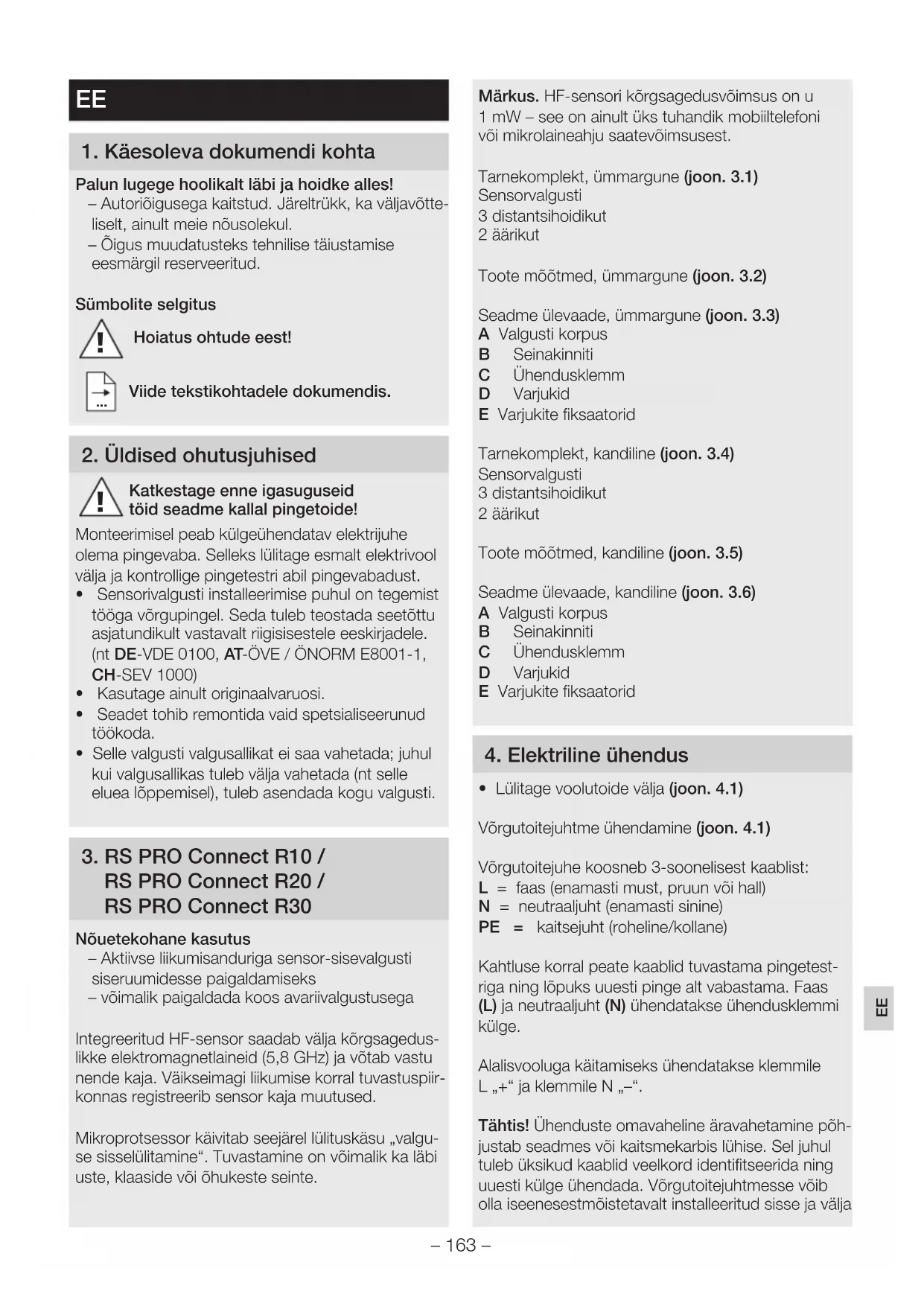

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtte- liselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud. Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

Katkestage enne igasuguseid töid seadme kallal pingetoide! Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.

• Sensorivalgusti installeerimise puhul on tegemist tööga võrgupingel. Seda tuleb teostada seetõttu asjatundikult vastavalt riigisisestele eeskirjadele. (nt DE-VDE 0100, AT-ÖVE/ÖNORME8001-1, CH-SEV1000)

• Kasutage ainult originaalvaruosi.

• Seadet tohib remontida vaid spetsialiseerunud töökoda.

• Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea lõppemisel), tuleb asendada kogu valgusti.

3. RS PRO Connect R10 /

RS PRO Connect R20 / RS PRO Connect R30 Nõuetekohane kasutus – Aktiivse liikumisanduriga sensor-sisevalgusti siseruumidesse paigaldamiseks – võimalik paigaldada koos avariivalgustusega Integreeritud HF-sensor saadab välja kõrgsagedus- likke elektromagnetlaineid (5,8GHz) ja võtab vastu nende kaja. Väikseimagi liikumise korral tuvastuspiir- konnas registreerib sensor kaja muutused. Mikroprotsessor käivitab seejärel lülituskäsu „valgu- se sisselülitamine“. Tuvastamine on võimalik ka läbi uste, klaaside või õhukeste seinte. Märkus. HF-sensori kõrgsagedusvõimsus on u 1 mW – see on ainult üks tuhandik mobiiltelefoni või mikrolaineahju saatevõimsusest. Tarnekomplekt, ümmargune (joon. 3.1) Sensorvalgusti 3 distantsihoidikut 2 äärikut Toote mõõtmed, ümmargune (joon. 3.2) Seadme ülevaade, ümmargune (joon. 3.3) A Valgusti korpus B Seinakinniti C Ühendusklemm D Varjukid E Varjukite fiksaatorid Tarnekomplekt, kandiline (joon. 3.4) Sensorvalgusti 3 distantsihoidikut 2 äärikut Toote mõõtmed, kandiline (joon. 3.5) Seadme ülevaade, kandiline (joon. 3.6) A Valgusti korpus B Seinakinniti C Ühendusklemm D Varjukid E Varjukite fiksaatorid

4. Elektriline ühendus

• Lülitage voolutoide välja (joon. 4.1) Võrgutoitejuhtme ühendamine (joon. 4.1) Võrgutoitejuhe koosneb 3-soonelisest kaablist: L = faas (enamasti must, pruun või hall) N = neutraaljuht (enamasti sinine) PE = kaitsejuht (roheline/kollane) Kahtluse korral peate kaablid tuvastama pingetest- riga ning lõpuks uuesti pinge alt vabastama. Faas (L) ja neutraaljuht (N) ühendatakse ühendusklemmi külge. Alalisvooluga käitamiseks ühendatakse klemmile L „+“ ja klemmile N „–“. Tähtis! Ühenduste omavaheline äravahetamine põh- justab seadmes või kaitsmekarbis lühise. Sel juhul tuleb üksikud kaablid veelkord identifitseerida ning uuesti külge ühendada. Võrgutoitejuhtmesse võib olla iseenesestmõistetavalt installeeritud sisse ja välja– 164 – lülitamiseks võrgulüliti (kasutamiseks ilma avariival- gustusmoodulita). Tähtis! Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea lõppemisel), tuleb asendada kogu valgusti.

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

• Valgusti paigaldamisel tuleb silmas pidada, et see kinnitataks raputuskindlalt.

• Valige tööraadiust ja liikumise tuvastamist arvesse võttes sobiv montaažikoht.

• Pärast paigaldamist ei tohi õhuavasid kinni katta. Montaažisammud

• Vabastage kinnituskruvid (kinnituskruve ei tule täielikult eemaldada) ja võtke valgusti korpus ära (joon. 5.1)

• Märkige puuravad (joon. 5.2)

• Puurige avad ja pange tüüblid sisse (joon. 5.3).

• Ühendage ühenduskaabel külge (joon. 5.6)

• Asetage peale valgusti korpus ja keerake kinni- tuskruvid kinni (joon. 5.7)

Tehaseseadistused Tööraadiuse seadmine: 10m Peavalgustuse ajasätted: 3 min. Põhivalgustuse ajasätted: 5 min. Hämaruse seadmine: 500 lx Põhivalgustuse hämardusaste: 5% Taustavalgustus: ON (Sees) Sensori talitlus on aktiveeritud tehaseseadistus- tes, seega on valgusti kohe kasutusvalmis. Toote referentsrežiimi panemiseks tuleb vaadata tehnilist dokumentatsiooni veebilehel www.steinel.de. Valgusti konfigureerimiseks tuleb AppStore’ist laa- dida alla Steinel Connect App'i rakendus. Vajalik on Bluetoothi toetav nutitelefon või tahvelarvuti. Android iOS Tööraadiuse seadistamine Tööulatust saab sujuvalt seadistada vahemikus 1 ja 10 m. Kaasasolevate sissepandavate varjukitega saab tööulatust vähendada neljas suunas. (joon. 6.1) Aja seadmine Peavalgustuse soovitud valgustuskestust saab suju- valt muuta vahemikus 5 sekundist kuni 60 minutini. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti. Hämarusnivoo seadistamine Valgustil soovitud rakendumisläve saab u 2–2000 lx vahemikus sujuvalt seadistada. Põhivalgusti Põhivalgustuse heledust saab seadistada vahemikus 1–50%. Põhivalgustuse kestust saab seadistada sujuvalt vahemikus 10 minutit ja 30 minutit või terveks ööks. Peavalgustus Peavalgustuse heledust saab seadistada vahemikus 50% ja 100%. Taustavalgustus (PLUS versioon) Taustavalgustuse sisse ja välja lülitamise sätteid saab määrata manuaalselt. Grupeerimine RS PRO Connect R10/R20/R30 valgustit on võima- lik kasutada eraldi valgustina või lülitada kaugjuhita- va side kaudu gruppidesse. Kõik ühte gruppi koondatud valgustid toimivad vastavalt Steinel Connecti rakenduses seadistatud grupi parameetritele. Tööulatust saab iga grupi alama puhul eraldi seadistada. Fade Time Fade Time’i abil on võimalik seadistada hämardus- kõver sisse- ja väljalülitamisel (1 s kuni 3 s).– 165 – KõrvalfunktsioonSteinel Connect App'i rakenduse abil saab aktiveeri-da või inaktiveerida kõrvalfunktsiooni. Seejuures määratakse aktiivsete valgustite grupi kõrvalgrupid. See grupp kuulab määratud kõrvalgruppide sisselü-litussignaale ja lülitab vastavalt seadistustele sisse peavalgustuse või põhivalgustuse.Kohaloluanduri funktsioonSteinel Connect App'i rakenduse abil saab aktiveeri-da või inaktiveerida kohaloluanduri funktsiooni. Kohaloluanduri funktsioon peaks olema aktiveeritud, et sensori tuvastamist pärast sisselülitamist tundli-kumaks reguleerida. Sel moel saab näiteks pärast tuvastuspiirkonda sisenemist (suurte liigutustega) tuvastada ka väiksemaid liigutusi, nagu käte liigu-tusi. Nii välditakse, et soovitud tuvastuspiirkonnast väljaspool toimuv liikumine põhjustaks soovimatut sisselülitumist, vaid valgus jääks sisselülitatuks väiksemate liigutuste korral. Vältimaks pidevat sis-selülitumist, tuleb tuvastada liikumine iga 10 minuti järel. Kui see nii pole, väljutakse tundlikust režiimist ja valgusti lülitub pärast viiteaja möödumist välja. Kui valgustid jäävad pidevalt soovimatult sisselülitatuks, inaktiveerige kohaloluanduri funktsioon.Valguse jaotuskõver (joon. 6.2)7. TarvikudAvariivalgustusmoodulEAN 4007841064143 8. Hooldus ja korrashoidToode on hooldusvaba.Valgusti korpust võib määrdumise korral puhastada niiske lapiga (ilma puhastusvahendita).Tähtis!Juhtimisseade ei ole vahetatav.9. UtiliseerimineElektriseadmed, lisatarvikud ja pakendid tuleb suu-nata keskkonnateadlikku taaskasutusse.Ärge visake elektriseadmeid olmejäätmete hulka!Ainult ELi riikidele:Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasu-tuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.10. VastavusdeklaratsioonKäesolevaga deklareerib STEINEL Vertrieb GmbH, et käesolev raadioseadme tüüp RSPROCon-nectR10/ RSPROConnectR20/ RSPROCon-nectR30 vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: www.steinel.de11. Tootja garantiiOstjana omate müüja suhtes samuti seadusega sätestatud puuduste kõrvaldamise õigusi või vas-tavalt pretensiooniõigusi. Kui Teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname Teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garan-teerime kõigi elektrooniliste koostedetailide ja kaab-lite talitluskõlblikkuse ning et kasutatud valmistamis-materjalid ja nende pealispind on puudustevabad. Kaebuste esitamineKui soovite tootega seonduvalt reklamatsiooni esi-tada, siis palun saatke see komplektsena ja tasutud tarnega koos originaal-ostutšekiga, mis peab sisal-dama ostukuupäeva andmeid ning toote nimetust, meie edasimüüjale või otse meile, Fortronic AS, Tööstuse tee 10, 61715, Tõrvandi. Me soovitame Teil ostutšekki seetõttu kuni garantiiaja möödu-miseni hoolikalt alal hoida. STEINEL ei vastuta tagasisaatmise raames esinevate transpordikulude ja -riskide eest.Informatsiooni garantiijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee või www.steinel-professional.de/garantieGarantiijuhtumi esinemise või mõne toote kohta küsimuste tekkimise korral võite meile esmaspäe-vast reedeni 9.00-17.00 vahemikus teeninduse numbril [phone] helistada. TOOTJA

Ooterežiimi võrk (P net

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C R30 PLUS Q SC NW R30 PLUS Q SC WW R30 BASIC Q SC NW R30 BASIC Q SC WW Täieliku tehnilise teabe leiate aadressilt www.steinel.de– 169 – Rike Põhjus Abi Sensorvalgustil puudub pinge ■ Kaitse on vallandunud, pole sisse lülitatud, juhe on katki ■ Lühis võrgutoitejuhtmes ■ Võimalik olemasolev võrgulüliti väljas ■ Lülitage kaitse sisse või vahetage välja; lülitage võrgulüliti sisse; kontrollige juhet pingetestriga ■ Kontrollige ühendusi ■ Lülitage võrgulüliti sisse Sensorvalgusti ei lülitu sisse ■ Hämaruseseadistus valesti valitud ■ Võrgulüliti VÄLJAS ■ Kaitse on vallandunud ■ Seadistage uuesti ■ Lülitage sisse ■ Lülitage kaitse sisse või vahetage välja; vajaduse korral kontrollige ühendust Sensorvalgusti ei lülitu välja ■ Pidev liikumine tuvastuspiirkonnas ■ Kontrollige piirkonda Sensoriga valgusti lülitub ilma nähtava liikumiseta sisse ■ Sensorvalgusti pole paigaldatud liikumiskindlalt ■ Liikumine toimus, kuid vaatleja ei tuvastanud seda (liikumine seina taga, väikese objekti liikumine valgusti vahetus läheduses jne) ■ Monteerige korpus tugevasti külge ■ Kontrollige piirkonda Sensorvalgusti ei lülitu liikumisest hoolimata sisse ■ Rikete minimeerimiseks eiratakse kiireid liikumisi või on seadistatud liiga väike tuvastuspiirkond ■ Hämaruseseadistus valesti valitud ■ Kontrollige piirkonda ■ Seadistage uuesti Avariivalgustuse tõrge Rike Põhjus Abi Taustavalgustus ei lülitu sisse ■ Avariivalgustus laeb akut ■ Oodake kuni 24 tundi, kuni aku on täiesti täis
