NAUDOJIMO INSTRUKCIJA RS PRO R30 Basic SC STEINEL

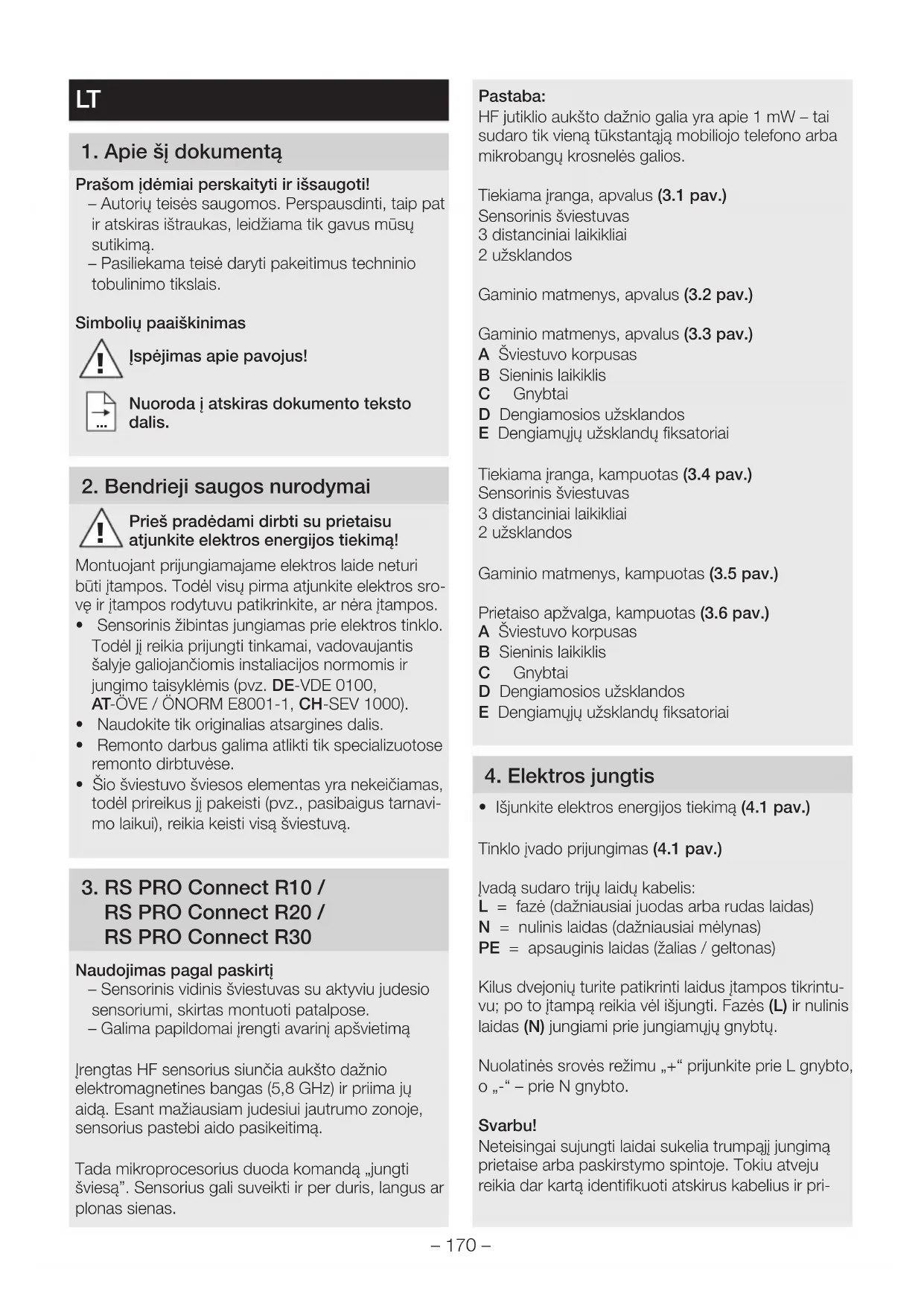

1. Apie šį dokumentą

Prašom įdėmiai perskaityti ir išsaugoti! – Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais. Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda į atskiras dokumento teksto dalis.

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą! Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros sro- vę ir įtampos rodytuvu patikrinkite, ar nėra įtampos.

• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis (pvz. DE-VDE 0100, AT-ÖVE/ÖNORME8001-1, CH-SEV1000).

• Naudokite tik originalias atsargines dalis.

• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvėse.

• Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavi- mo laikui), reikia keisti visą šviestuvą.

3. RS PRO Connect R10 /

RS PRO Connect R20 / RS PRO Connect R30 Naudojimas pagal paskirtį – Sensorinis vidinis šviestuvas su aktyviu judesio sensoriumi, skirtas montuoti patalpose. – Galima papildomai įrengti avarinį apšvietimą Įrengtas HF sensorius siunčia aukšto dažnio elektromagnetines bangas (5,8 GHz) ir priima jų aidą. Esant mažiausiam judesiui jautrumo zonoje, sensorius pastebi aido pasikeitimą. Tada mikroprocesorius duoda komandą „jungti šviesą”. Sensorius gali suveikti ir per duris, langus ar plonas sienas. Pastaba: HF jutiklio aukšto dažnio galia yra apie 1 mW – tai sudaro tik vieną tūkstantąją mobiliojo telefono arba mikrobangų krosnelės galios. Tiekiama įranga, apvalus (3.1 pav.) Sensorinis šviestuvas 3 distanciniai laikikliai 2 užsklandos Gaminio matmenys, apvalus (3.2 pav.) Gaminio matmenys, apvalus (3.3 pav.) A Šviestuvo korpusas B Sieninis laikiklis C Gnybtai D Dengiamosios užsklandos E Dengiamųjų užsklandų fiksatoriai Tiekiama įranga, kampuotas (3.4 pav.) Sensorinis šviestuvas 3 distanciniai laikikliai 2 užsklandos Gaminio matmenys, kampuotas (3.5 pav.) Prietaiso apžvalga, kampuotas (3.6 pav.) A Šviestuvo korpusas B Sieninis laikiklis C Gnybtai D Dengiamosios užsklandos E Dengiamųjų užsklandų fiksatoriai

• Išjunkite elektros energijos tiekimą (4.1 pav.) Tinklo įvado prijungimas (4.1 pav.) Įvadą sudaro trijų laidų kabelis: L = fazė (dažniausiai juodas arba rudas laidas) N = nulinis laidas (dažniausiai mėlynas) PE = apsauginis laidas (žalias / geltonas) Kilus dvejonių turite patikrinti laidus įtampos tikrintu- vu; po to įtampą reikia vėl išjungti. Fazės (L) ir nulinis laidas (N) jungiami prie jungiamųjų gnybtų. Nuolatinės srovės režimu „+“ prijunkite prie L gnybto, o „-“ – prie N gnybto. Svarbu! Neteisingai sujungti laidai sukelia trumpąjį jungimą prietaise arba paskirstymo spintoje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir pri-– 171 –

jungti iš naujo. Tinklo įvade galima įrengti įjungimo ir išjungimo jungiklius (naudojant be naktinio apšvieti- mo modulio). Svarbu! Šio šviestuvo šviesos elementas yra nekeičiamas; prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.

• Patikrinkite visas dalis, ar nėra pažeidimų.

• Esant pažeidimams gaminio nenaudokite.

• Montuodami šviestuvą pasirinkite nuo vibracijos apsaugotą vietą.

• Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo fiksavimą.

• Po montavimo ortakių angų uždengti negalima. Montavimo eiga

• Atlaisvinkite apsauginius varžtus (neišimkite apsauginių varžtų visiškai) ir nuimkite šviestuvo korpusą (5.1 pav.)

• Pažymėkite gręžimo skyles (5.2 pav.)

• Išgręžkite skyles ir įkiškite kaiščius (5.3 pav.)

• Virštinkinis montavimas (pav. 5.4)

• Uždėkite šviestuvo korpusą ir priveržkite apsaugi- nius varžtus (5.7 pav.)

• Įjunkite elektros energijos tiekimą.

Gamyklos nustatymas Jautrumo zonos ilgio nustatymas: 10m Pagrindinio apšvietimo trukmės nustatymas: 3 min. Bazinio apšvietimo trukmės nustatymas: 5 min. Prieblandos lygio nustatymas: 500 liuksų Bazinio apšvietimo reguliavimo lygis: 5 % Foninis apšvietimas: ĮJ. Sensorinė funkcija įjungiama gamykloje, kad šviestuvas būtų iš karto paruoštas darbui. Jei norite nustatyti gaminio etaloninį režimą, techninius doku- mentus rasite www.steinel.de. Norint konfigūruoti šviestuvą reikia iš „AppStore“ atsisiųsti STEINEL „Connect App“. Tam reikalingas išmanusis telefonas arba planšetė, kurioje įdiegtas „Bluetooth“. Android iOS Jautrumo zonos nustatymas Jautrumo zonos ilgį galima nustatyti nuo 1 iki 10m. Naudojantis pridėtomis užsklandomis jautrumo zonos ilgį galima sumažinti keturiomis kryptimis (6.1 pav.). Švietimo trukmės nustatymas Pageidaujamą pagrindinio apšvietimo veikimo trukmę galima tolygiai reguliuoti nuo 5 sekundžių iki 60 minučių. Kaskart užfiksavus judesį prieš pasibai- giant šiam laikui, laikmatis įsijungia iš naujo. Prieblandos lygio nustatymas Pageidaujamas šviestuvo suveikimo slenkstis nusta- tomas neribotai nuo maždaug 2 iki 2000 liuksų. Bazinis apšvietimas Bazinio apšvietimo ryškumas gali būti nustatytas tarp 1% ir 50%. Bazinio apšvietimo trukmė gali būti nustatyta tarp 10 ir 30 minučių arba visai nakčiai. Pagrindinis apšvietimas Pagrindinio apšvietimo ryškumas gali būti nustaty- tas tarp 50 % ir 100 %. Foninis apšvietimas (PLUS variantas) Foninio apšvietimo įjungimo ir išjungimo nustatymus galima nustatyti rankiniu būdu. Grupavimas „RS PRO Connect“ R10/R20/R30 gali būti valdomi kaip vienas šviestuvas arba radijo ryšiu galima sujungti kelis šviestuvus į grupes. Visi grupei priskirti šviestuvai veikia pagal grupės parametrus, nustatytus programoje „Steinel Con- nect“. Kiekvieno grupės įrenginio jautrumo zonos ilgį galima nustatyti individualiai.– 172 – Fade Time Įjungimo ir išjungimo metu galima nustatyti užtamsi- nimo kreivę (1–3 s). Kaimynų funkcija Naudojantis programėle „Steinel Connect App“ ga- lima suaktyvinti ir (arba) išaktyvinti kaimynų funkciją. Tuo metu priskiriamos aktyvių šviestuvų grupių kai- mynų grupės. Grupė reaguoja į priskirtos kaimynų grupės signalus ir pagal nustatymus persijungia, atitinkamai, į pagrindinį arba bazinį apšvietimą. Buvimo sensoriaus funkcija Naudojantis programėle „Steinel Connect App“ gali- ma suaktyvinti ir (arba) išaktyvinti buvimo sensoriaus funkciją. Buvimo sensoriaus funkciją reikėtų suakty- vinti, kad po įjungimo būtų galima jautriau nustatyti sensoriaus jautrumo zoną. Tai, pavyzdžiui, suteiktų galimybę įėjus į jautrumo zoną (didelės amplitudės judesiais) joje fiksuoti ir smulkesnius judesius, tokius kaip rankų ar delnų judesiai. Taip išvengiama situa- cijų, kai judesiai už pageidaujamos jautrumo zonos ribų sukelia nepageidaujamą šviesos įjungimą, tačiau dėl smulkesnių judesių šviesa liks įjungta. Siekiant išvengti nuolatinio įjungimo, bent vienas judesys turi būti fiksuojamas kas dešimt minučių. Jeigu taip nėra, jautrumo režimas išjungiamas ir šviestuvas išsijungia pasibaigus inerciniam švietimo laikui. Jeigu nepageidaujama kad šviestuvas būtų visą laiką įjungtas, išaktyvinkite buvimo sensoriaus funkciją. Šviesos pasiskirstymo kreivė (6.2 pav.)

8. Paprastoji ir techninė priežiūra

Gaminiui techninė priežiūra nereikalinga. Užsiteršusį šviestuvo gaubtą galima valyti drėgnu skudurėliu (be valiklio). Svarbu! Valdymo prietaisas nekeičiamas.

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis! Tik ES šalims Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdir- bami aplinkai nekenksmingu būdu.

10. Atitikties deklaracija

Aš, STEINEL Vertrieb GmbH, patvirtinu, kad radijo įrenginių tipas RSPROConnectR10/ RSPROConnectR20/ RSPROConnectR30 atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adre- su: www.steinel.de

11. Gamintojo garantija

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžia- gos, gamybos ir konstrukcinių defektų. Garantuoja- me sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumų. Galiojimas Jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką grąžinant. Informacijos kaip pasinaudoti ga- rantine teise rasite mūsų svetainėje [e-mail].– 173 –

Garantinio įvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarna- vimo skyriaus budinčiąja linija 8-37-408030. GAMINTOJO

12. Techniniai duomenys– 175 –

=84 Vidutinis projektinis tarnavimo laikas: L70B50 esant 25 °C: > 60 000 val. Spalvų nuoseklumas SDCM: Pradinė reikšmė: 3 Bazinis apšvietimas: Nustatomas nuo 1 iki 50 % Pagrindinis apšvietimas: Nustatomas nuo 50 iki 100 % Aukšto dažnio technika: 5,8 GHz (priklausomai nuo temperatūros reaguoja į mažiausią judesį) / < 1 mW Jautrumo zona: 1–10 m skersmuo, nustatomas tolygiai Apimties kampas: 360° su 160° atverties kampu Švietimo trukmės nustatymas: 5 s – 60 min. Prieblandos lygio nustatymas: 2–2000 liuksų Saugos klasė: IP40 Apsaugos klasė: II Aplinkos temperatūra: -20°C–+40°C „Bluetooth“ dažnis: 2,4–2,48GHz „Bluetooth“ siuntimo galia: 5dBm/3mW Šiame gaminyje yra energinio veiks- mingumo klasės šviesos šaltinis: R10 PLUS SC NW: R10 PLUS SC WW: R20 PLUS SC NW: R20 PLUS Q SC NW: R20 PLUS Q SC WW: R20 PLUS SC WW: „D“ „D“ „D“ „D“ „D“ „D“– 176 – R30 PLUS SC NW: R30 PLUS Q SC NW: R30 PLUS Q SC WW: R30 PLUS SC WW: R10 BASIC SC NW: R10 BASIC SC WW: R20 BASIC SC NW: R20 BASIC Q SC NW: R20 BASIC Q SC WW: R20 BASIC SC WW: R30 BASIC SC NW: R30 BASIC Q SC NW: R30 BASIC Q SC WW: R30 BASIC SC WW: „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „C“ „C“ „D“ Šviesos intensyvumo pasiskirsty- mas: LumEdit 202101200639_R10 4000K mit heller Haube_HW von 2361_5.0x5.0 Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C R30 PLUS Q SC NW R30 PLUS Q SC WW R30 BASIC Q SC NW R30 BASIC Q SC WW Išsamią techninę informaciją rasite adresu www.steinel.de– 177 – Sutrikimas Priežastis Ištaisymas Sensoriniame šviestuve nėra elektros srovės ■ Suveikė saugiklis, neįjungta, nutrauktas laidas ■ Tinklo įvade įvyko trumpasis jungimas ■ Išsijungė tinklo jungiklis (jei yra) ■ Įjunkite, pakeiskite saugiklį; įjunkite tinklo jungiklį; įtampos tikrinimo prietaisu patikrinkite laidą ■ Patikrinkite jungtis ■ Įjunkite tinklo jungiklį Sensorinis šviestuvas neįsijungia ■ Neteisingai nustatytas prieblandos lygis ■ Tinklo jungiklis IŠJUNGTAS ■ Suveikė saugiklis ■ Nustatykite iš naujo ■ Įjunkite ■ Įjunkite, pakeiskite saugiklį; jeigu reikia, patikrinkite jungtį Sensorinis šviestuvas neišsijungia ■ Jautrumo zonoje fiksuojamas nuolatinis judesys ■ Patikrinkite veikimo zonos nustaty- mus Sensorinis šviestuvas įsijungia, nors judesio nebuvo ■ Sensorinis šviestuvas sumontuotas netvirtai ■ Judesys buvo, tačiau sensorius jo nepažino (judesys už sienos, judėjo mažas objektas arti lempos ir t. t.) ■ Tvirtai sumontuokite korpusą ■ Patikrinkite veikimo zonos nustaty- mus Sensorinis šviestuvas neįsijungia esant judėjimui ■ Greiti judesiai nuslopinami siekiant sumažinti trikdžius arba nustatyta per maža jautrumo zona ■ Neteisingai nustatytas prieblandos lygis ■ Patikrinkite veikimo zonos nustaty- mus ■ Nustatykite iš naujo Avarinio apšvietimo veikimo sutrikimas Sutrikimas Priežastis Ištaisymas Foninis apšvietimas neįsijungia ■ Avarinis apšvietimas įkrauna akumuliatorių ■ Palaukite iki 24 val., kol akumuliato- rius pasikraus
