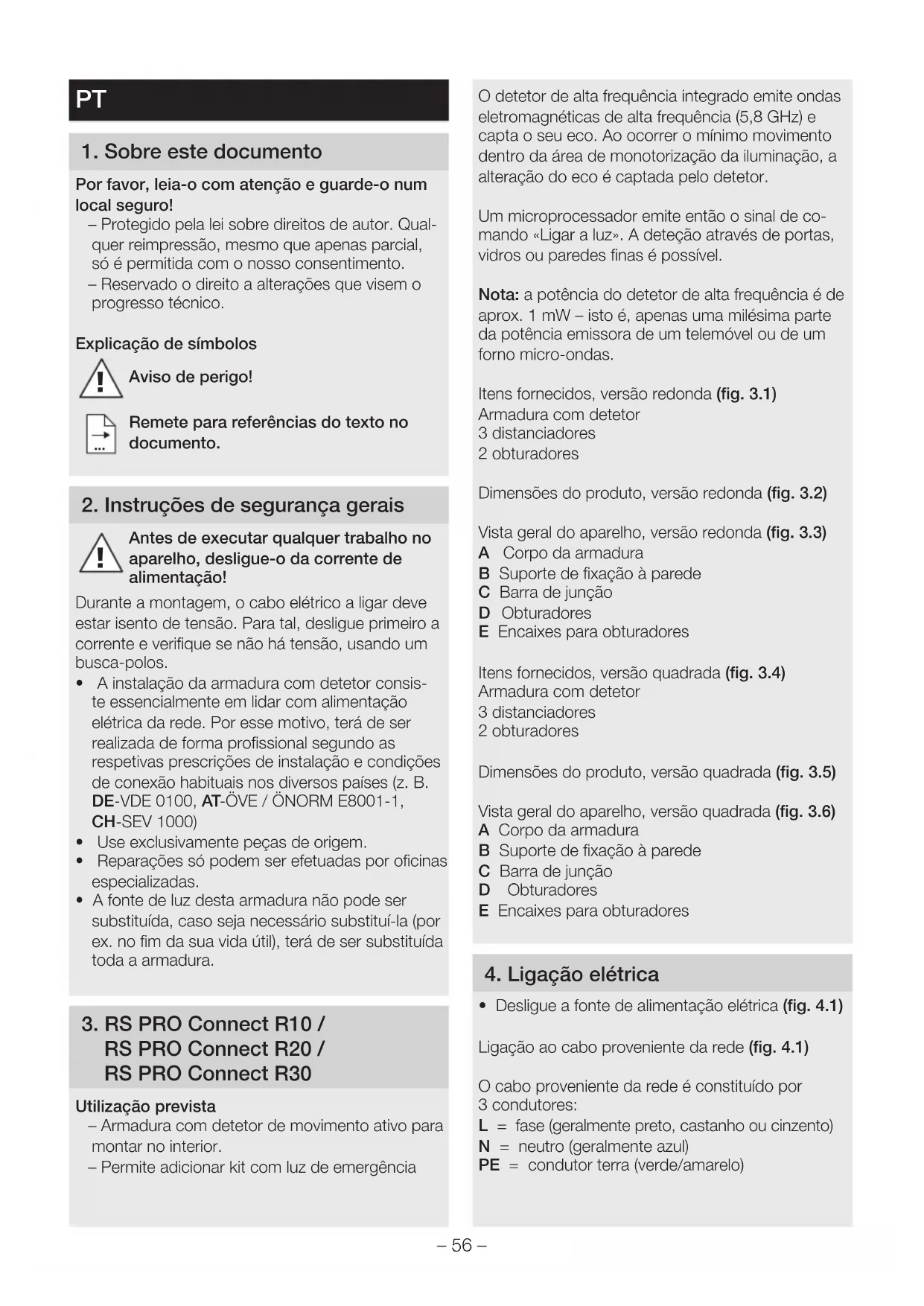

MANUAL DE UTILIZADOR RS PRO R30 Basic SC STEINEL

Por favor, leia-o com atenção e guarde-o num local seguro! – Protegido pela lei sobre direitos de autor. Qual- quer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento. – Reservado o direito a alterações que visem o progresso técnico. Explicação de símbolos

Remete para referências do texto no documento.

2. Instruções de segurança gerais

Antes de executar qualquer trabalho no aparelho, desligue-o da corrente de alimentação! Durante a montagem, o cabo elétrico a ligar deve estar isento de tensão. Para tal, desligue primeiro a corrente e verifique se não há tensão, usando um busca-polos.

• A instalação da armadura com detetor consis- te essencialmente em lidar com alimentação elétrica da rede. Por esse motivo, terá de ser realizada de forma profissional segundo as respetivas prescrições de instalação e condições de conexão habituais nos diversos países (z. B. DE-VDE 0100, AT-ÖVE/ÖNORME8001-1, CH-SEV1000)

• Use exclusivamente peças de origem.

• Reparações só podem ser efetuadas por oficinas especializadas.

• A fonte de luz desta armadura não pode ser substituída, caso seja necessário substituí-la (por ex. no fim da sua vida útil), terá de ser substituída toda a armadura.

3. RS PRO Connect R10 /

RS PRO Connect R20 / RS PRO Connect R30 Utilização prevista – Armadura com detetor de movimento ativo para montar no interior. – Permite adicionar kit com luz de emergência O detetor de alta frequência integrado emite ondas eletromagnéticas de alta frequência (5,8 GHz) e capta o seu eco. Ao ocorrer o mínimo movimento dentro da área de monotorização da iluminação, a alteração do eco é captada pelo detetor. Um microprocessador emite então o sinal de co- mando «Ligar a luz». A deteção através de portas, vidros ou paredes finas é possível. Nota: a potência do detetor de alta frequência é de aprox. 1 mW – isto é, apenas uma milésima parte da potência emissora de um telemóvel ou de um forno micro-ondas. Itens fornecidos, versão redonda (fig. 3.1) Armadura com detetor 3 distanciadores 2 obturadores Dimensões do produto, versão redonda (fig. 3.2) Vista geral do aparelho, versão redonda (fig. 3.3) A Corpo da armadura B Suporte de fixação à parede C Barra de junção D Obturadores E Encaixes para obturadores Itens fornecidos, versão quadrada (fig. 3.4) Armadura com detetor 3 distanciadores 2 obturadores Dimensões do produto, versão quadrada (fig. 3.5) Vista geral do aparelho, versão quadrada (fig. 3.6) A Corpo da armadura B Suporte de fixação à parede C Barra de junção D Obturadores E Encaixes para obturadores

• Desligue a fonte de alimentação elétrica (fig.4.1) Ligação ao cabo proveniente da rede (fig.4.1) O cabo proveniente da rede é constituído por 3 condutores: L = fase (geralmente preto, castanho ou cinzento) N = neutro (geralmente azul) PE = condutor terra (verde/amarelo)– 57 –

Em caso de dúvida, procure identificar os conduto- res com um busca-polos; a seguir, volte a desligar a tensão. A fase (L) e o neutro (N) são ligados na barra de junção. Para a operação com CC, a ligação "+" é efetuada no terminal L e a ligação "–" no terminal N. Importante: se as ligações forem trocadas, poderá ocorrer mais tarde um curto-circuito no aparelho ou na caixa de fusíveis. Nesse caso, os diversos condutores terão de ser identificados e ligados de novo. Naturalmente que, no cabo de rede, pode estar instalado um interruptor de rede do tipo "liga - desliga" (em caso de utilização sem módulo de luz de emergência). Importante: A fonte de luz desta armadura não pode ser subs- tituída, caso seja necessário substituí-la (por ex. no fim da sua vida útil), terá de ser substituída toda a armadura.

• Verifique todos os componentes para detetar eventuais danos.

• Se detetar qualquer dano, não coloque o produ- to em funcionamento.

• Ao montar a armadura, certifique-se de que é montada à prova de trepidações.

• Escolha um local de montagem adequado, tendo em conta o alcance e a deteção de movimentos.

• Os rasgos de ventilação não podem ficar cober- tos depois da montagem. Passos para montagem

• Solte os parafusos de fixação (não é necessário retirar os parafusos de fixação por completo) e retire o corpo da armadura (fig.5.1)

• Montagem com cabo de alimentação saliente (fig.5.4)

• Montagem com cabo de alimentação embutido (fig.5.5)

• Ligue o cabo de alimentação elétrica (fig. 5.6)

• Assente o corpo da armadura e aperte os para- fusos de fixação (fig.5.7)

• Ligue a fonte de alimentação elétrica.

Configurações de fábrica Ajuste do alcance: 10m Ajuste do tempo da iluminação principal: 3min. Ajuste do tempo da iluminação de presença: 5min. Regulação crepuscular: 500 lux Nível de regulação da intensidade da iluminação de presença: 5% Backlight: ON A função de deteção vem ativada de fábrica para que a armadura esteja pronta a funcionar. Para colocar o produto no modo de referência, consulte a documentação técnica em: www.steinel.de. Para configurar a armadura, tem de descarregar a Steinel Connect App da AppStore. É necessário ter um smartphone ou tablet compatível com Bluetooth. Android iOS Ajuste do alcance O alcance pode ser regulado progressivamente entre 1 a 10m. Colocando os obturadores for- necidos, o alcance pode ser reduzido nas quatro direções. (fig.6.1) Ajuste do tempo O tempo desejado para luz ligada da iluminação principal pode ser ajustado progressivamente entre 5segundos e 60minutos. Cada deteção de movimento antes de ter decorrido esse tempo faz reiniciar o cronómetro. Regulação crepuscular O nível de intensidade desejado para a iluminação pode ser ajustado progressivamente de aprox. 2 a 2000lux. Iluminação de presença A intensidade da iluminação de presença pode ser ajustada entre 1% e 50%. A duração da iluminação de presença pode ser ajustada progressivamente entre 10minutos e 30minutos ou para a noite inteira.– 58 – Luz principal A intensidade da iluminação principal pode ser ajustada entre 50% e 100%. Backlight (variante PLUS) A configuração para ligar e desligar a backlight pode ser efetuada manualmente. Agrupamento É possível operar com a RSPROConnect R10/R20/R30 como armadura individual ou interligar várias armaduras através de um sistema de encadeamento em rede de radiofrequência, formando grupos. Todas as armaduras atribuídas a um determinado grupo reagem com base nos parâmetros de grupo definidos na aplicação Steinel Connect. O alcance pode ser regulado diferenciadamente para cada um dos elementos do grupo. Fade Time A função Fade Time permite configurar a curva de regulação da intensidade ao ligar e desligar (1s - 3s). Função de ativação de grupos vizinhos Usando a Steinel Connect App, é possível ativar ou desativar a função de ativação de grupos vizinhos. A função permite definir grupos vizinhos ao grupo de iluminação ativo. O grupo reage a sinais de ligação do grupo vizinho atribuído e muda para a iluminação principal ou para a iluminação de pre- sença, consoante as configurações. Função de deteção de presença Usando a Steinel Connect App, é possível ativar ou desativar a função de deteção de presença. A função de deteção de presença deverá ser ativada para ajustar a deteção do sensor, de maneira a que a sensibilidade após a ligação seja mais elevada. Isso permite que, por exemplo, depois de entrar na área de deteção (com grandes movimentos), tam- bém sejam detetados movimentos menores, como os de braços ou mãos. Desta forma, evita-se que os movimentos fora da área de deteção desejada deem origem à ligação inadvertida, asseguran- do, todavia, que a iluminação continue ligada na presença de movimentos menores. Para impedir a ligação permanente, deve ser detetado, no mínimo, um movimento a cada dez minutos. Se assim não for, o modo de maior sensibilidade é desativado e a iluminação desliga-se depois de ter decorrido o tempo de luz ligada selecionado. Se a armadura continuar ligada permanentemente sem razão apa- rente, desative a função de deteção de presença. Curva de distribuição de luz (fig. 6.2)

Módulo de luz de emergência EAN 4007841064143

8. Manutenção e conservação

O produto não requer qualquer tipo de manutenção. Se o corpo da luminária estiver sujo, pode ser limpo com um pano húmido (sem usar produtos de limpeza). Importante: o aparelho não é substituível.

Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de revalorização ecológica. Nunca deite equipamentos elétricos para o lixo doméstico! Apenas para estados membros da U.E.: Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a res- petiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica.

10. Declaração de conformidade

O(a) abaixo assinado(a) STEINEL Vertrieb GmbH declara que o presente tipo de equipamento de rá- dio RSPROConnectR10/ RSPROConnectR20/ RSPROConnectR30 está em conformidade com a Diretiva 2014/53/UE. O texto integral da declara- ção de conformidade está disponível no seguinte endereço de Internet: www.steinel.de– 59 –

Enquanto comprador, tem direito a uma garantia quer seja legal ou por defeitos de fabrico junto do vendedor. A nossa declaração de garantia não tem qualquer efeito substitutivo nem limitador sobre es-tes direitos. Nós concedemos-lhe 5anos de garantia sobre o perfeito estado e o correto funcionamento do seu produto da série STEINEL Professional. Ga-rantimos-lhe que o produto não apresenta quaisquer defeitos de material, fabrico e construção. Garan-timos as perfeitas condições de funcionamento de todos os componentes eletrónicos e cabos, bem como a ausência de defeitos em todos os materiais utilizados e respetivos acabamentos.ReclamaçãoSe pretender fazer uma reclamação, ao abrigo da garantia, envie por favor, o seu produto completo com os respetivos portes pagos e acompanhado pelo original da fatura de compra, que deverá conter obrigatoriamente a data da compra e a designa-ção inequívoca do produto, ao seu revendedor ou diretamente a nós: F. Fonseca, S.A. - Rua João Francisco do Casal 87-89, 3800-266 Aveiro. Por isso, recomendamos que guarde a sua fatura de compra num local seguro até o prazo de garantia expirar. A F. Fonseca, S.A. não assumirá qualquer responsabilidade pelos custos e riscos de transporte na devolução de um produto. Para obter informa-ções sobre como reclamar o seu direito a uma intervenção ao abrigo da garantia, visite o nosso site em www.onseca.comSe necessitar de uma intervenção ao abrigo da garantia ou se tiver qualquer dúvida em relação ao seu produto, contacte-nos através da nossa linha de assistência: [phone]. GARANTIA
