РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS PRO R30 Basic SC STEINEL

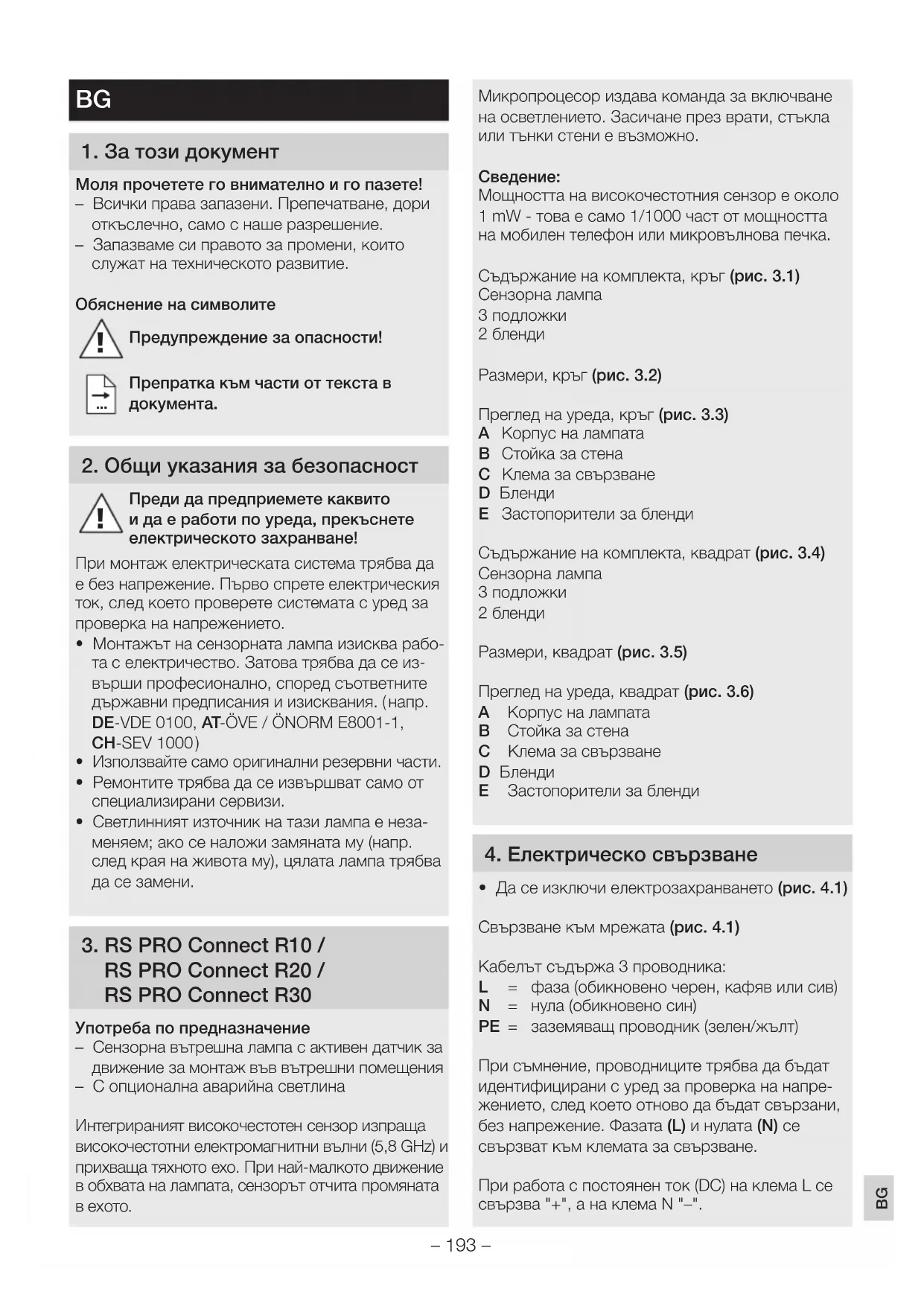

Моля прочетете го внимателно и го пазете! – Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение. – Запазваме си правото за промени, които служат на техническото развитие. Обяснение на символите

Препратка към части от текста в

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване! При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.

• Монтажът на сензорната лампа изисква рабо- та с електричество. Затова трябва да се из- върши професионално, според съответните държавни предписания и изисквания. ( напр. DE-VDE 0100, AT-ÖVE/ÖNORME8001-1, CH-SEV1000 )

• Използвайте само оригинални резервни части.

• Ремонтите трябва да се извършват само от специализирани сервизи.

• Светлинният източник на тази лампа е неза- меняем; ако се наложи замяната му (напр. след края на живота му), цялата лампа трябва да се замени.

3. RS PRO Connect R10 /

RS PRO Connect R20 / RS PRO Connect R30 Употреба по предназначение – Сензорна вътрешна лампа с активен датчик за движение за монтаж във вътрешни помещения – С опционална аварийна светлина Интегрираният високочестотен сензор изпраща високочестотни електромагнитни вълни (5,8 GHz) и прихваща тяхното ехо. При най-малкото движение в обхвата на лампата, сензорът отчита промяната

Микропроцесор издава команда за включване на осветлението. Засичане през врати, стъкла или тънки стени е възможно.

Мощността на високочестотния сензор е около 1 mW - това е само 1/1000 част от мощността на мобилен телефон или микровълнова печка. Съдържание на комплекта, кръг (рис. 3.1) Сензорна лампа 3 подложки 2 бленди Размери, кръг (рис. 3.2) Преглед на уреда, кръг (рис. 3.3) A Корпус на лампата B Стойка за стена C Клема за свързване D Бленди E Застопорители за бленди Съдържание на комплекта, квадрат (рис. 3.4) Сензорна лампа 3 подложки 2 бленди Размери, квадрат (рис. 3.5) Преглед на уреда, квадрат (рис. 3.6) A Корпус на лампата B Стойка за стена C Клема за свързване D Бленди E Застопорители за бленди

4. Електрическо свързване

• Да се изключи електрозахранването (рис. 4.1) Свързване към мрежата (рис. 4.1) Кабелът съдържа 3 проводника: L = фаза (обикновено черен, кафяв или сив) N = нула (обикновено син) PE = заземяващ проводник (зелен/жълт) При съмнение, проводниците трябва да бъдат идентифицирани с уред за проверка на напре- жението, след което отново да бъдат свързани, без напрежение. Фазата (L) и нулата (N) се свързват към клемата за свързване. При работа с постоянен ток (DC) на клема L се свързва "+", а на клема N "–".– 194 –

Размяна на проводниците води до късо съедине- ние в уреда или таблото с предпазители. При та- къв случай всеки проводник трябва още веднъж да бъде идентифициран и наново свързан. Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване (при употреба без модул за аварийна светлина).

Светлинният източник на тази лампа е незаме- няем; ако се наложи замяната му (напр. след края на живота му), цялата лампа трябва да се

• Всички части да се проверят за щети.

• При повреди продуктът да не се пуска в експлоатация.

• При монтаж на лампата да се следи за ста- билното й закрепване.

• Да се избере подходящо място за монтаж, съобразявайки се с обхвата и засичането на

• Отворите за проветрение не трябва да оста- нат закрити след монтажа. Последователност за монтаж

• Да се освободят обезопасителните винтове (не е необходимо пълно отстраняване на вин- товете) и да се отстрани корпуса на лампата (рис.5.1)

• Да се маркират местата за пробиване (рис. 5.2)

• Да се пробият дупките и да се поставят дюбе- лите (рис. 5.3)

• Монтаж с открити кабели (рис.5.4)

• Монтаж със скрити кабели (рис.5.5)

• Кабелите да се свържат (рис. 5.6)

• Корпусът на лампата да се постави и да се завинти с обезопасителните винтове (рис. 5.7)

• Електрозахранването да се включи

Заводски настройки Настройка на обхвата: 10 м Настройка на времето основна светлина: 3 мин. Настройка на времето базово осветление: 5 мин. Настройка на светлочувствителността: 500 лукса Базово осветление ниво на димиране: 5% Задна светлина: ВКЛ При заводски настройки сензорната функция е активна, така лампата директно е готова за употреба. За да бъде въведен продукта в спра- вочен режим, трябва да се проучи техническата документация на адрес: www.steinel.de. За конфигуриране на лампата трябва да си свалите приложението Steinel Connect App от Вашия магазин за приложения. Необходим е смартфон или таблет с Bluetooth. Android iOS Настройка на обхвата Обхватът може да се настройва безстепенно между 1 и 10 м. С поставяне на приложените бленди обхватът може да бъде намален в чети- ри посоки. (рис.6.1) Настройка на времето Желаната продължителност на светене на основната светлина може да се регулира безстепенно от 5 секунди до 30 минути. Всяко засечено движение преди изтичане на времето връща часовника в първоначална позиция. Настройка на светлочувствителността Желаният праг на задействане на лампата може да бъде регулиран безстепенно от 2 до 2000 лукса. Базово осветление Силата на базовото осветление може да се регулира между 1% и 50%.– 195 –

Продължителността на базовата светлина може да се регулира безстепенно между 10 минути и 30 минути или да се включи за цяла нощ. Главна светлина Силата на главното осветление може да се регу- лира между 50% и 100%. Задна светлина (вариант PLUS) Настройката за включване или изключване на задната светлина може да се определи ръчно.

Възможно е RS PRO Connect R10/R20/R30 да се използва като единична лампа или няколко лампи да бъдат групирани посредством радиоко- муникационен канал. Всички лампи, принадлежащи към дадена група, реагират според параметрите на групата, зада- дени в Steinel Connect App. Обхватът може да се настройва индивидуално за всеки уред от групата. Fade Time С Fade Time е възможна настройка на кривата на димиране при включване и изключване (1с - 3с). Функция "Съседни уреди" С приложението Steinel Connect App може да се активира или деактивира функцията за съседни уреди. При това групите от съседи се присво- яват на активната група лампи. Групата следи за включващи сигнали от присвоената група съседи и според настройките включва главната или основната светлина. Функция "Сензор за присъствие" С приложението Steinel Connect App може да се активира или деактивира функцията "Сензор за присъствие". Тази функция трябва да се активи- ра, за да се увеличи чувствителността на сензора след включването. По този начин например е възможно, след навлизането в обхвата (с големи движения), да бъдат засичани и малки движения на ръцете или дланите. Така се предотвратява светлината да остане включена поради малки движения, при нежелани включвания заради движения извън настроения обхват. За да се избегне продължително включване, на всеки десет минути трябва да бъде засечено поне едно двиение. Ако това не е така, чувствителния режим се напуска и лампата се изключва след изтичане на настроеното време. Ако лампата нежелателно остане продължително включена, деактивирайте функцията за засичане на присъствие. Крива на разпределение на светлината (рис.6.2)

8. Грижа и поддръжка

Продуктът не се нуждае от поддръжка. При замърсяване, корпусът на лампата може да бъде почистен с влажна кърпа (без почистващ

Уредът е незаменяем.

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда. Не изхвърляйте електроуреди с общите домашни отпадъци! Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

10. Декларация за съответствие

С настоящото STEINEL Vertrieb GmbH де- кларира, че този тип радиосъоръжение RSPROConnectR10/ RSPROConnectR20/ RSPROConnectR30 е в съответствие с Дирек- тива 2014/53/ЕС. Цялостният текст на ЕС декла- рацията за съответствие може да се намери на следния интернет адрес: www.steinel.de– 196 –

11. Гаранция от производителя

В ролята ви на купувач разполагате със зако- нови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаран- ционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5години гаранция за перфектна изработка и правилно функциони- ране на вашия продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатъци. Ние гарантираме функционалността на всички електронни еле- менти и кабели, както и липсата на дефекти в използваните материали и техните повърхности. Гаранционен иск Ако искате да направите рекламация на вашия продукт, моля да го изпратите напълно оком- плектован и за наша сметка, заедно с ориги- налната касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на вашия търговец или директно на нас, ТАШЕВ-ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност. Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия сервизен телефон [phone].

Размери (Д×Ш×В): R10 кръг: Ø 300×55мм R20 кръг: Ø 350×55мм R30 кръг: Ø 420×55мм R20 квадрат: 300×300×55мм R30 квадрат: 350×350×55мм Захранване: AC: 220-240 V, 50/60 Hz DC: 186-260 V Консумирана мощност (P

=84 Средна продължителност на живот: L70B50 при 25°C: >60.000часа Консистенция на цветаSDCM: Начална стойност: 3 Базово осветление: регулируемо от 1-50% Главна светлина: регулируема от 50-100% Високочестотна техника: 5,8GHz (реагира на най-малките движения, независимо от температурата) / <1mW Обхват: 1-10м диаметър, безстепенно регулиране Ъгъл на отчитане: 360° с 160° ъгъл на разтвор Настройка на времето: 5 с-60мин Настройка на светлочувствителността: 2-2000лукса Вид защита: IP40 Клас защита: II Околна температура: -20°C-+40°C Честота Bluetooth: 2,4-2,48GHz Излъчваща мощност Bluetooth: 5dBm/3mW Този продукт притежава светлинен източник с клас на енергийна ефективност: R10 PLUS SC NW: R10 PLUS SC WW: R20 PLUS SC NW: R20 PLUS Q SC NW: R20 PLUS Q SC WW: R20 PLUS SC WW: „D“ „D“ „D“ „D“ „D“ „D“– 199 –

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C R30 PLUS Q SC NW R30 PLUS Q SC WW R30 BASIC Q SC NW R30 BASIC Q SC WW Пълна техническа информация може да бъде намерена на адрес www.steinel.de– 200 – Проблем Причина Решение Сензорната лампа е без напрежение ■ Задействал се е предпазител, не е включен, прекъснат кабел ■ Късо съединение ■ Евентуален прекъсвач да се

■ Предпазителят да се включи или замени, шалтерът да се включи, проводниците да се проверят с уред за напрежение ■ Да се проверят връзките ■ Прекъсвачът да се включи Сензорната лампа не

■ Настройката на светлочувствител- ността е погрешно направена ■ Прекъсвачът е изключен ■ Предпазителят се е задействал ■ Настройката да се направи

■ Прекъсвачът да се включи ■ Предпазителят да се включи, замени, евентуално да се провери

Сензорната лампа не се изключва ■ Продължително движение в

■ Да се провери обхвата Сензорната лампа се включва без видимо

■ Сензорната лампа не е монтирана

■ Движението е останало скрито за наблюдателя (движение зад стена, движение на малък обект в непосредствена близост до лампата и т.н.) ■ Корпусът да се закрепи стабилно ■ Да се провери обхвата Сензорната лампа не се включва, въпреки наличието на движение ■ Бързи движения не се отчитат, за да се намалят прекъсванията, или е избран твърде малък обхват ■ Настройката на светлочувствител- ността е погрешно направена ■ Да се провери обхвата ■ Настройката да се направи

Проблем с аварийната светлина Проблем Причина Решение Задната светлина не се включва ■ Аварийна светлина, батерията

■ Да се изчака до 24 h, докато батерията е напълно заредена
