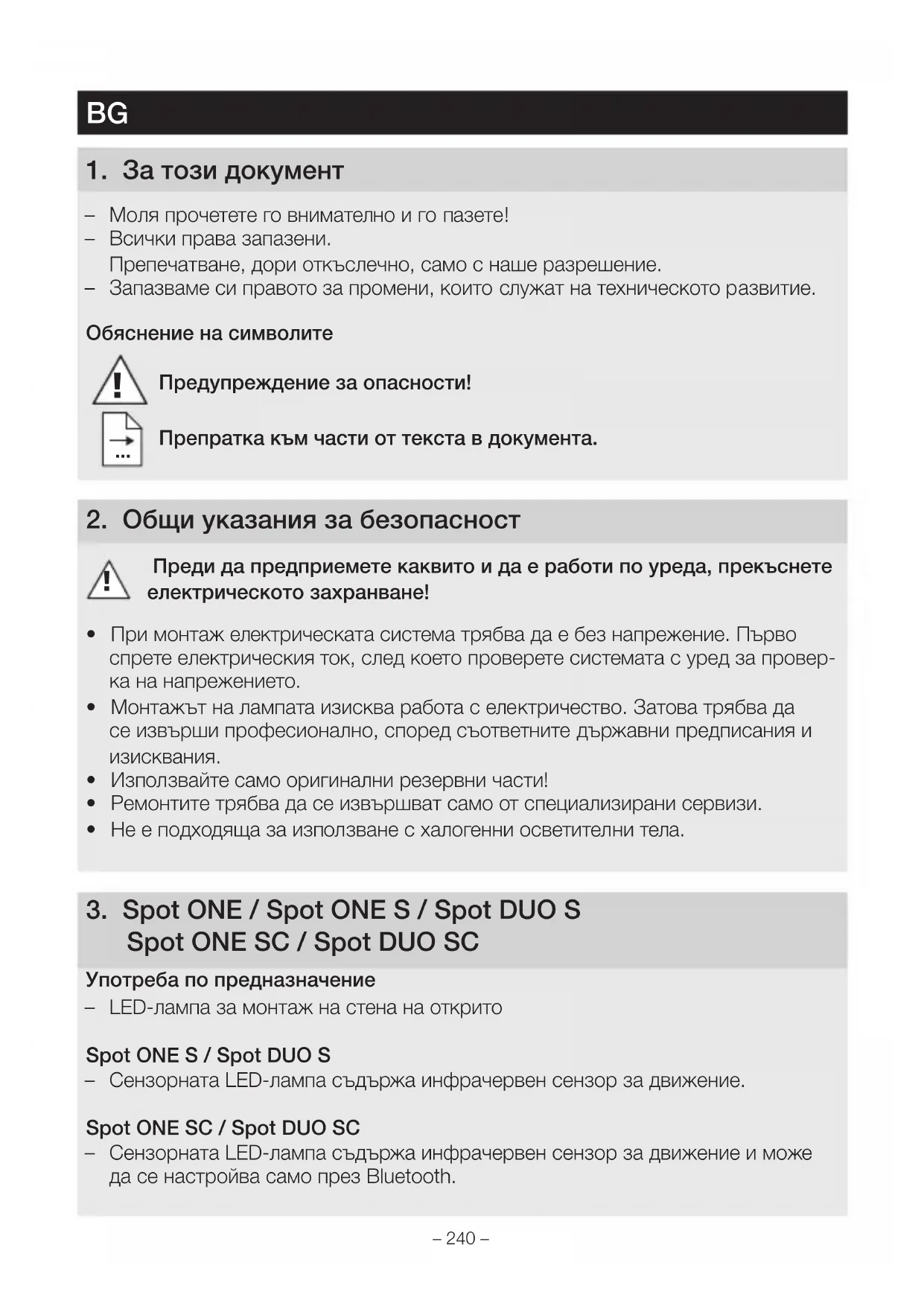

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Spot ONE SC STEINEL

– Моля прочетете го внимателно и го пазете! – Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение. – Запазваме си правото за промени, които служат на техническото развитие. Обяснение на символите

Предупреждение за опасности! Препратка към части от текста в документа.

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване!

• При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за провер- ка на напрежението.

• Монтажът на лампата изисква работа с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания.

• Използвайте само оригинални резервни части!

• Ремонтите трябва да се извършват само от специализирани сервизи.

• Не е подходяща за използване с халогенни осветителни тела.

3. Spot ONE / Spot ONES / Spot DUOS

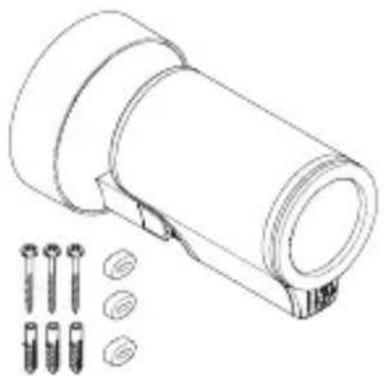

Spot ONESC / Spot DUO SC Употреба по предназначение – LED-лампа за монтаж на стена на открито Spot ONES / Spot DUOS – Сензорната LED-лампа съдържа инфрачервен сензор за движение. Spot ONESC / Spot DUOSC – Сензорната LED-лампа съдържа инфрачервен сензор за движение и може да се настройва само през Bluetooth.– 241 – Употреба не по предназначение – LED-лампата не се димира. Не се димира Съдържание на комплекта Spot ONE (рис. 3.1)

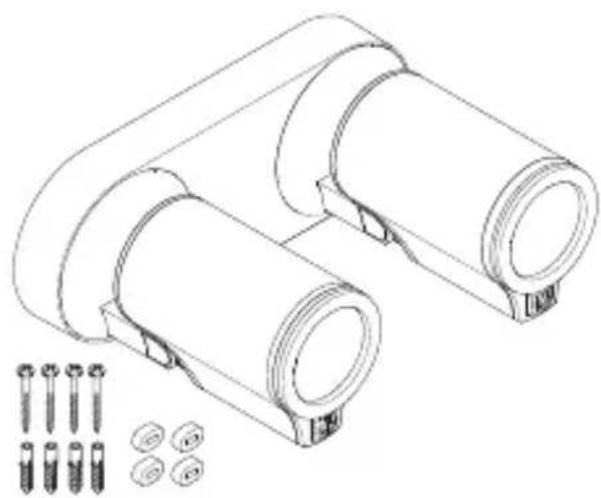

– три винта – три дюбела – три подложки Съдържание на комплекта Spot DUO (рис. 3.2)

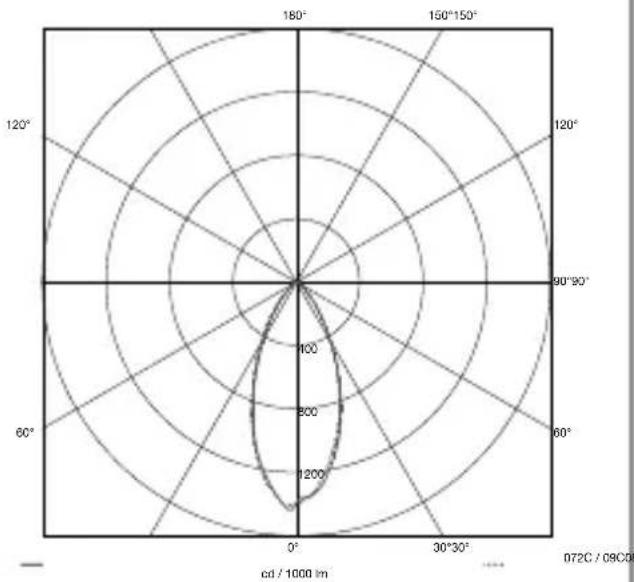

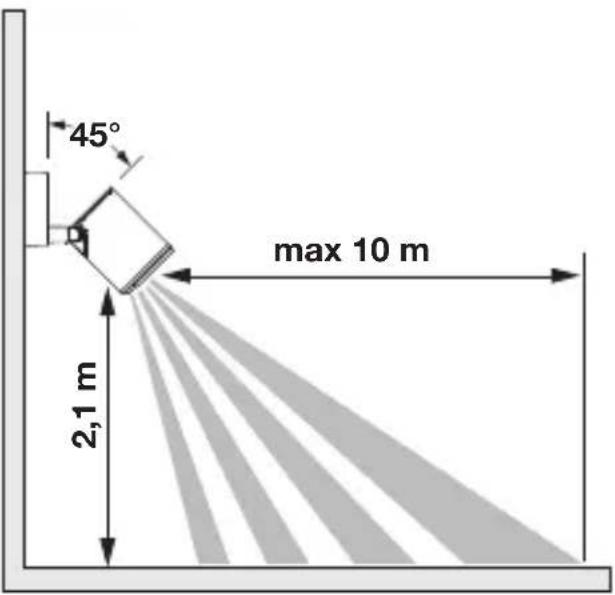

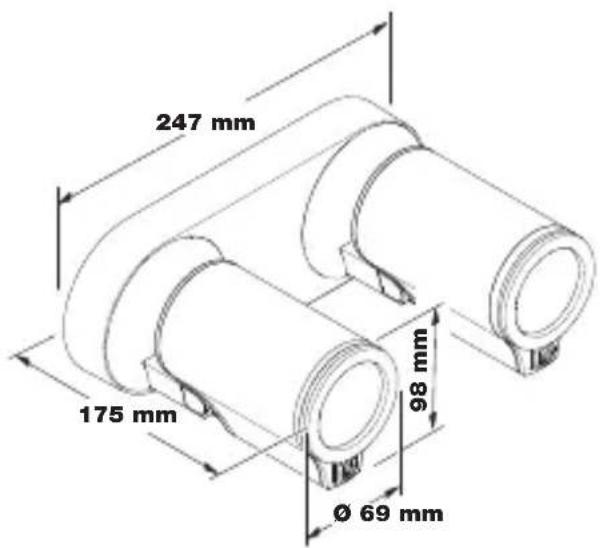

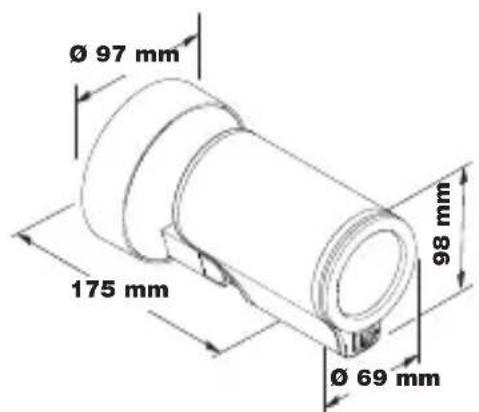

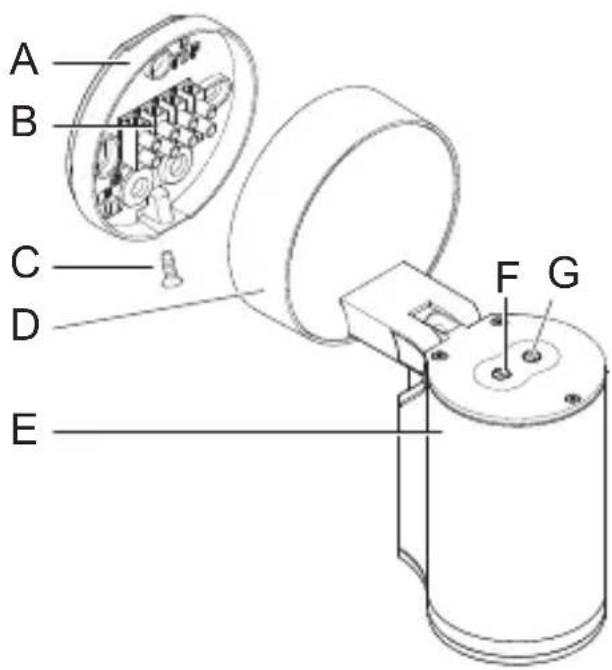

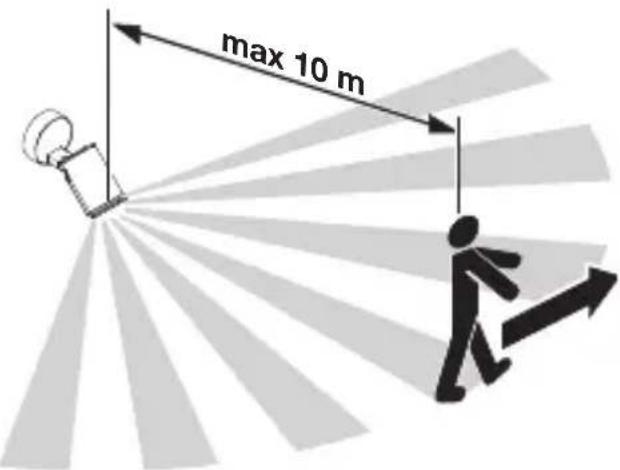

Spot ONE (рис. 3.3) Spot DUO (рис. 3.4) Преглед на продукта (рис. 3.5) A Стойка за стена B Клема за свързване C Обезопасителен винт D Крак E Корпус на лампата F Настройка на светлочувствителността (само Spot ONES / DUOS) G Настройка на времето (само Spot ONES / DUOS) Диапазон на отчитане Spot ONES / DUOS (рис. 3.6 – 3.8) Разпределение на светлината (рис. 3.9)

4. Електрическо свързване

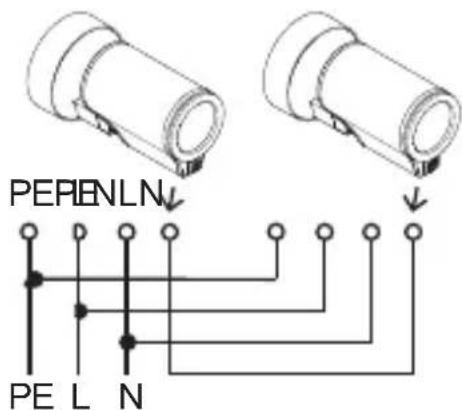

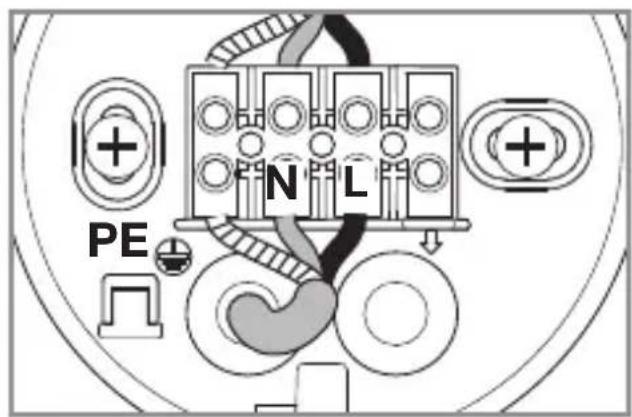

Схема на свързване (рис. 4.1) Кабелът съдържа 3 проводника: L = фаза (обикновено черен, кафяв или сив) N = нула (обикновено син) PE = заземяващ проводник (зелен/жълт) BG– 242 – При съмнение, проводниците трябва да бъдат идентифицирани с уред за про- верка на напрежението, след което отново да бъдат свързани, без напрежение. Фазата (L), нулата (N) и заземяващият проводник (PE) се свързват към клемата.

Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва още веднъж да бъде идентифициран и наново свързан. Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване. Свързване в мрежа " " служи за свързване на лампите в мрежа. Паралелно могат да бъдат включени най-много до 10 лампи от този тип. (рис. 4.1)

• Всички части да се проверят за щети.

• При повреди продуктът да не се пуска в експлоатация.

• При монтаж на лампата да се следи за стабилното й закрепване.

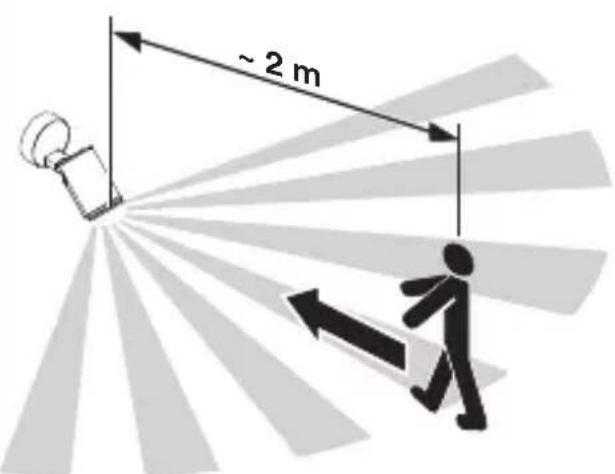

• Да се избере подходящо място за монтаж, съобразявайки се с обхвата и засичането на движение. Най-сигурното засичане се получава, когато уредът се монтира странично спрямо посоката на движение и нищо не пречи на видимостта на сензора (като напр. дървета, стени и т.н.). Последователност за монтаж

• Да се изключи електрозахранването. (рис. 4.1)

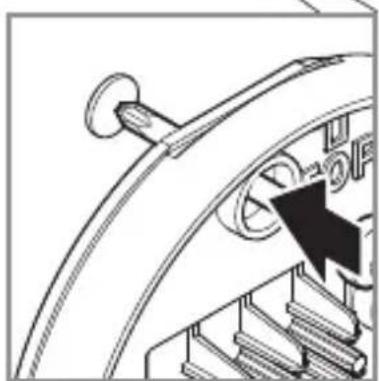

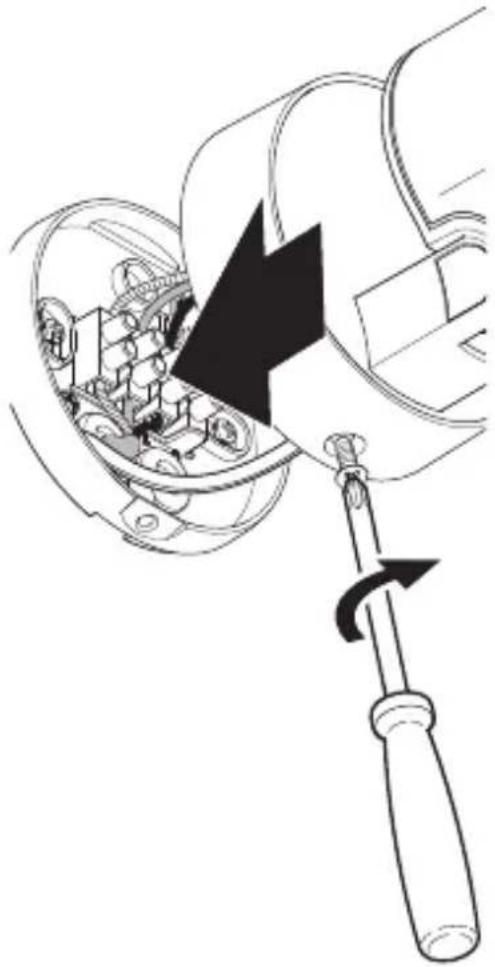

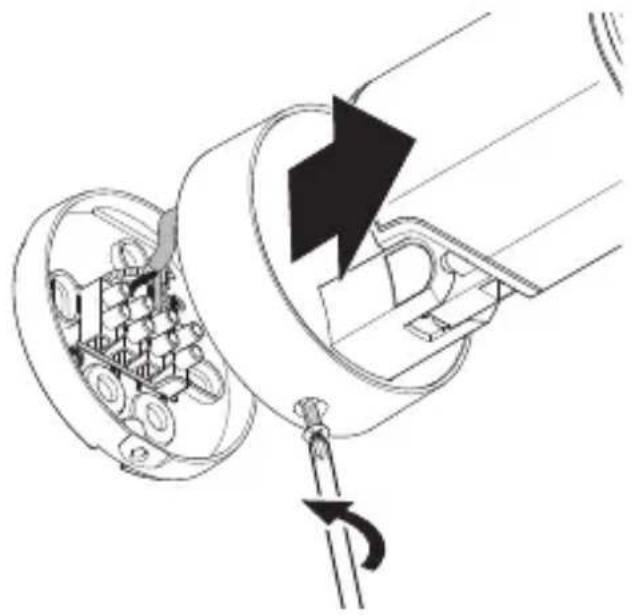

• Обезопасителният винт да се отвинти и корпусът на лампата да се отдели от стойката за стена. (рис

• Клемата да се освободи и корпусът на лампата да се отдели от стойката за стена. (рис.5.2)

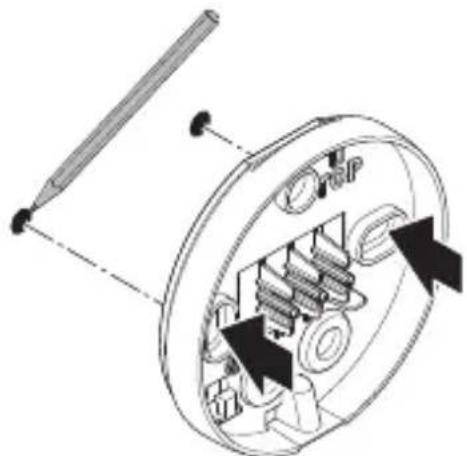

• Да се маркират местата за пробиване. (рис. 5.3)

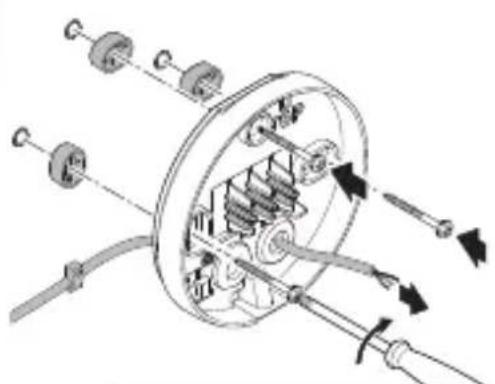

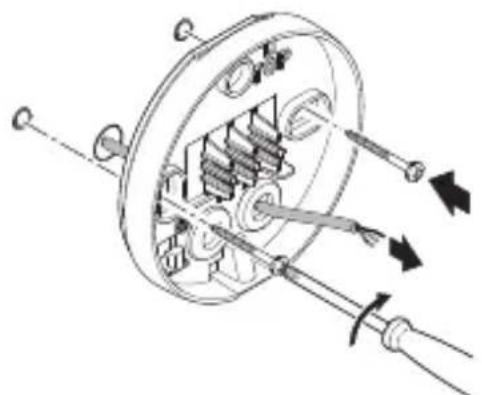

• Да се пробият дупките и да се поставят дюбелите. (рис. 5.4)

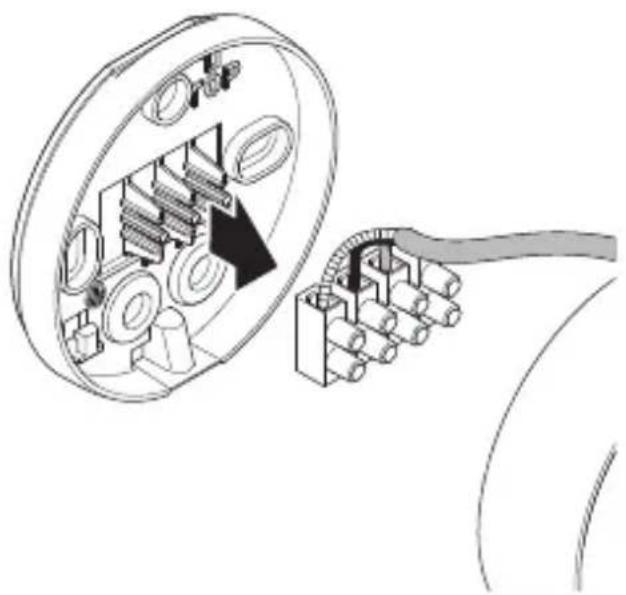

• Обезопасителната лента да се закрепи на стойката за стена и да се постави клемата. (рис.

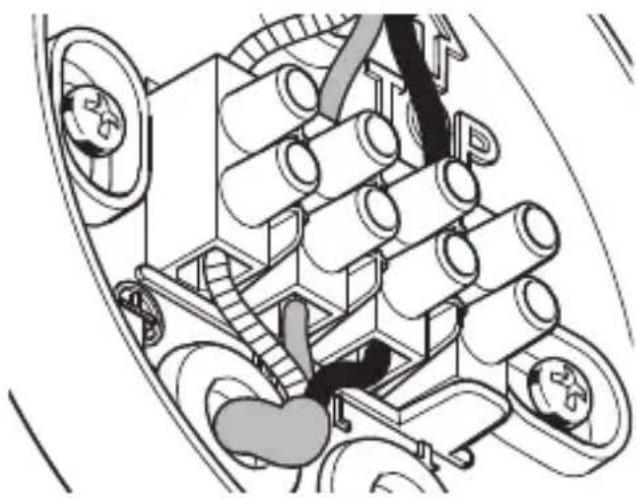

• Кабелите да се свържат. (рис. 5.8)

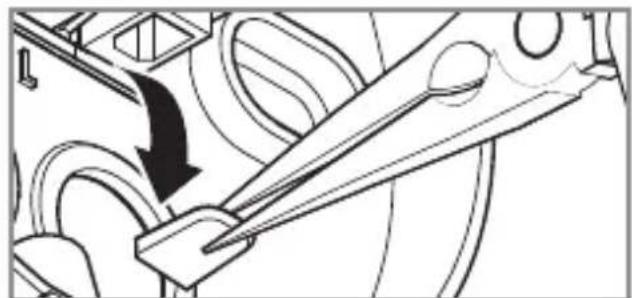

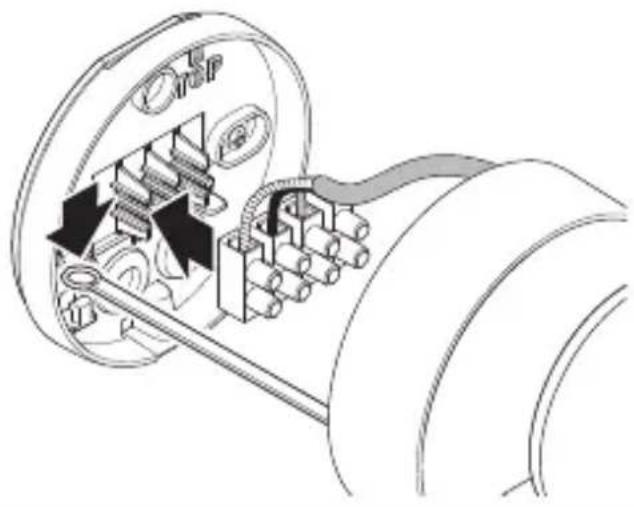

• При свързване на няколко лампи да се пречупи обезопасяващата клема. (рис. 5.8)

• Корпусът на лампата да се постави на стойката за стена. (рис. 5.9)

• Обезопасителният винт да се завинти. (рис. 5.9)

• Електрозахранването да се включи. (рис. 5.9)

• Да се направят настройки ( "6. Функция"– 243 –

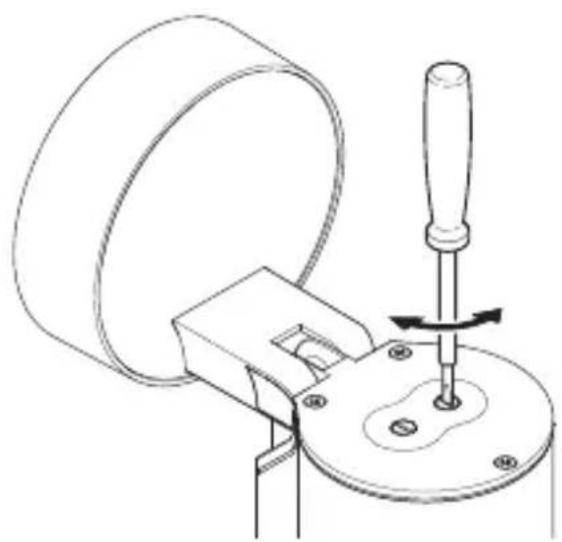

Spot ONES / Spot DUOS Заводски настройки – Настройка на светлочувствителността: 1.000 лукса – Настройка на времето: 8секунди Настройка на светлочувствителността (рис. 6.2 F) Желаният праг на задействане на лампата може да бъде регулиран безстепен- но от около 2 до 1.000 лукса. – Регулатор в позиция = дневен режим (независимо от осветеността) – Регулатор в позиция = слаба светлина (около 2 лукса) При настройка на обхвата и при проверка на функциите на дневна светлина регулаторът трябва да е на

Настройка на времето (рис. 6.2 G) Желаната продължителност на светене на лампата може да се регулира безсте- пенно от около 8секунди до макс. 35 минути. Всяко засечено движение преди изтичане на времето връща часовника в първоначална позиция. – Регулатор + = около 35 минути – Регулатор - = около 8секунди

След всяко изключване на лампата засичането на нови движения се прекъсва за около 1 секунда. Едва след това лампата може да се включи при засечено

Spot DUOS Състояние при доставка: двете лампи са свързани в мрежа и винаги едновременно се включват и изключват. За индивидуална употреба на двете лампи връзката между клемите трябва да бъде отстранена ( 1 и 2). Spot ONESC / Spot DUOSC Заводски настройки – Настройка на светлочувствителността: 2.000 лукса – Настройка на времето: 5 секунди STEINEL Connect App За конфигуриране на лампата със смартфон или таблет трябва да свалите при- ложението STEINEL Connect App от Вашия магазин за приложения. Необходим е смартфон или таблет с Bluetooth. BG– 244 – Android iOS Следните функции се регулират през STEINEL Connect App: – Настройка на времето – Настройка на светлочувствителността – Времена на включване и изключване – Ситуационно управление автоматично/ръчно – Свързване в мрежа – Създаване на групи – Наименоване на групите и лампите

След всяко изключване на лампата засичането на нови движения се прекъсва за около 1 секунда. Едва след това лампата може да се включи при засече- но движение. За включване и изключване, базирано на часовото време, Spot Connect е снабден с вътрешен часовник. Той автоматично се синхронизира при всяко свързване през Bluetooth със STEINEL Connect App с часовника на закачения смартфон. За да се гарантира правилната функция, след прекъсване на електрическото напрежение на лампата трябва да се осъществи връзка през STEINEL Connect App. Вътрешният часовник отново се синхронизира с часовника на смартфона.

7. Диапазон на изместване лампа / смяна на осветителен

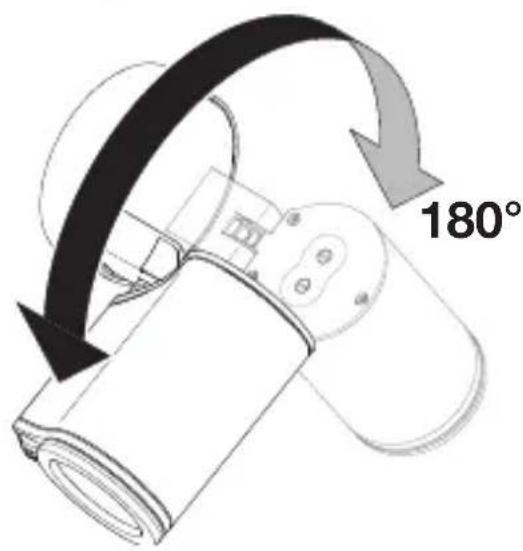

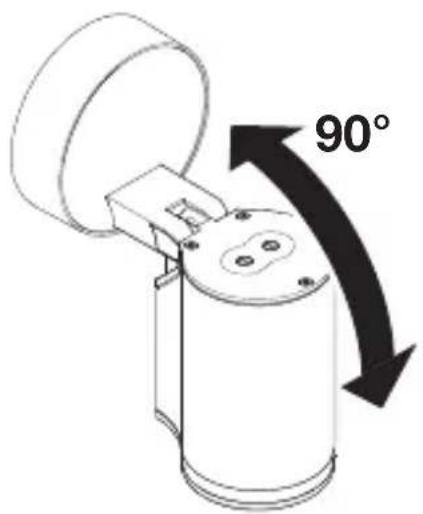

Диапазон на изместване лампа (рис. 7.1/7.2) Смяна на осветителен елемент

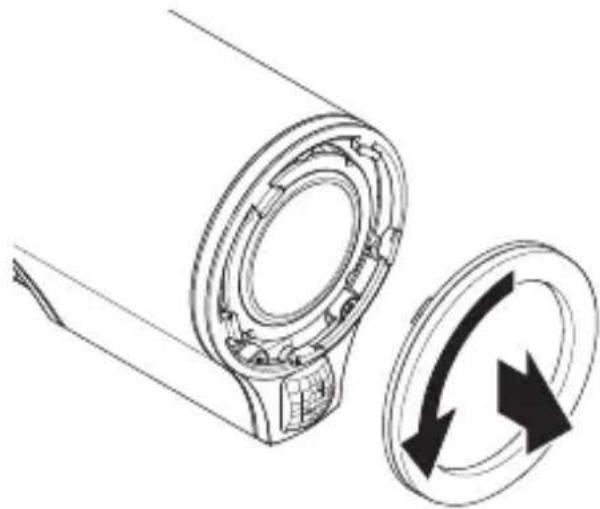

• Покриващата шайба на корпуса на лампата да се освободи и свали. (рис.7.3)

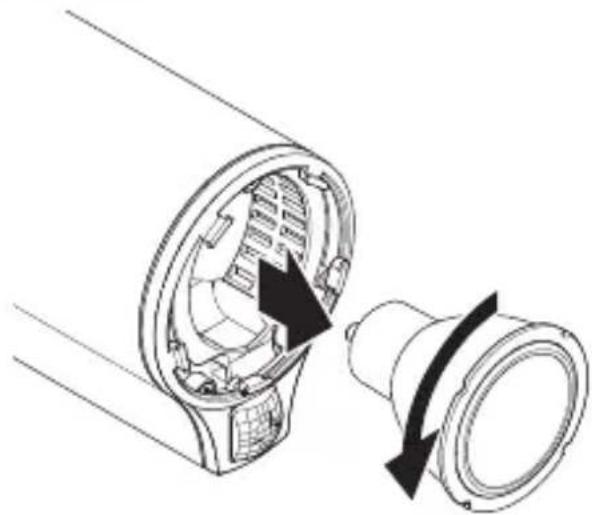

• Осветителният елемент да се освободи и свали. (рис. 7.4)

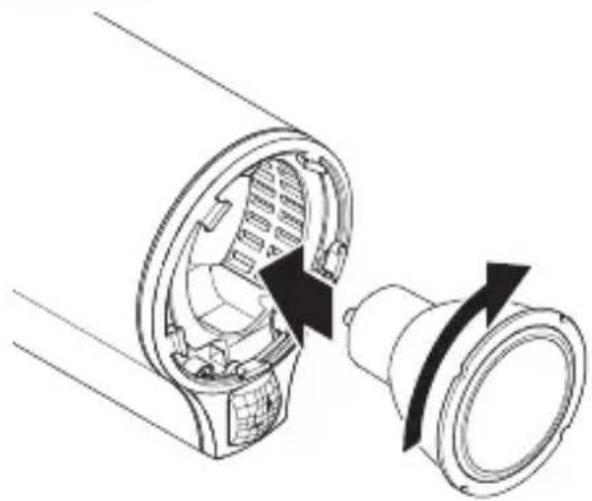

• Новото осветително тяло да се постави и завинти. (рис. 7.5)

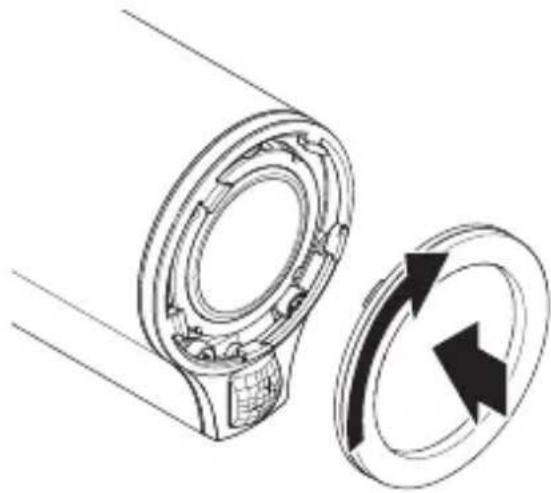

• Покриващата шайба да се постави и завинти. (рис. 7.6)– 245 –

Да се използва само GU10-LED-осветителен елемент до макс. 9 W.

( При замяна на осветителното тяло се уверете, че уплътнението и пространството около него не са замърсени или увредени.

Продуктът не се нуждае от поддръжка. При замърсяване, лампата може да бъде почистена с влажна кърпа (без почистващ препарат). Важно: уредът е незаменяем.

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда. Не изхвърляйте електроуреди с общите домашни отпадъци! Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

10. Декларация за съответствие

С настоящото STEINEL GmbH декларира, че този тип радиосъоръжение Spot ONESC / Spot DUOSC е в съответствие с Директива 2014/53/ЕС. Цялостни- ят текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес: www.steinel.de BG– 246 –

11. Гаранция от производителя

Този продукт на Steinel е произведен с найголямо старание, проверен е за функционалност и безопасност, според действащите разпоредби, след кое- то е подложен на качествен контрол, на принципа на случайния избор. STEINEL гарантира перфектна изработка и функции. Гаранцията е с продължителност 36месеца и започва от деня на покупката. Ние отстраняваме дефекти, причи- нени от грешки в производството или качеството на материала, ремонтирай- ки или заменяйки дефектните части, по наш избор. Гаранцията не важи за щети по износващи се части, както и за щети и дефекти, получени в резултат на не- правилна употреба или поддръжка. Последващи щети на чужди предмети са из- ключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съот- ветния сервиз, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец). Ремонтен сервиз: След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в найблизкия заводски сервиз за възможностите за ремонт.

12. Технически данни

> 80 Средна продължителност

L70B50 при 25 °C: > 20.000 часа Консистенция на цвета SDCM* Начална стойност: 6 Разпределение на светлината*

20° cd / 1000 lm 072C / 09C081C / 0C Сензорна технология Spot ONE/DUO S, ONE/DUO SC: пасивен инфрачервен сензор Диапазон на обхват: ъгъл на отчитане Spot ONE/DUO S, ONE/DUO SC: 90° BG– 248 – Диапазон на обхват: ъгъл на разтвор Spot ONE/DUO S, ONE/DUO SC: 90° Обхват Spot ONE/DUO S, ONE/DUO SC: макс. 10м Осветителен елемент GU10-LED-осветителен елемент (макс. 9W) Настройка на времето Spot ONE/DUO S: 8с – 35 мин Spot ONE/DUO SC: 5 с – 60мин Настройка на светлочувстви-

2,48GHz Излъчваща мощност Bluetooth Spot ONE/DUO SC: 5dBm/3mW Клас енергийна ефективност Този продукт притежава един / два светлинен източник / светлинни източника с клас на енер- гийна ефективност „F“.

Задействал се е предпазител, не е включен, прекъснат

Kъсо съединение Осветителното тяло

Предпазителят да се включи или замени, шалтерът да се включи; проводниците да се проверят с уред за напрежение Да се проверят

Осветителният елемент да се замени

13. Проблеми при експлоатация– 249 –

Сензорната LED-лампа не се включва При дневен режим, настройката на ветлочувствителността е на нощен режим Прекъсвачът е

Обхватът не е настроен целево Настройката да се направи наново

Предпазителят да се включи, замени, евентуално да се провери връзката Да се регулира

Сензорната LED-лампа не се изключва Продължително движение в обхвата Да се провери обхвата и евентуално да се регулира отново, съответно да

Сензорната LED-лампа постоянно се включва/

Сензорът да се насочи по-нагоре; зоната да

Сензорната LED-лампа се включва произволно Вятър движи дървета и храсти в обхвата Засичане на автомобили на пътя Внезапна промяна в температурата заради променени климатични условия (вятър, дъжд, сняг) или течение от вентилатори, отворени

Сензорната LED-лампа се клати (движи се) напр. заради силен вятър или дъжд Обхватът да се

Обхватът да се промени, мястото на монтаж да се измести Сензорната LED- лампа да се монтира на стабилна основа BG– 250 –
