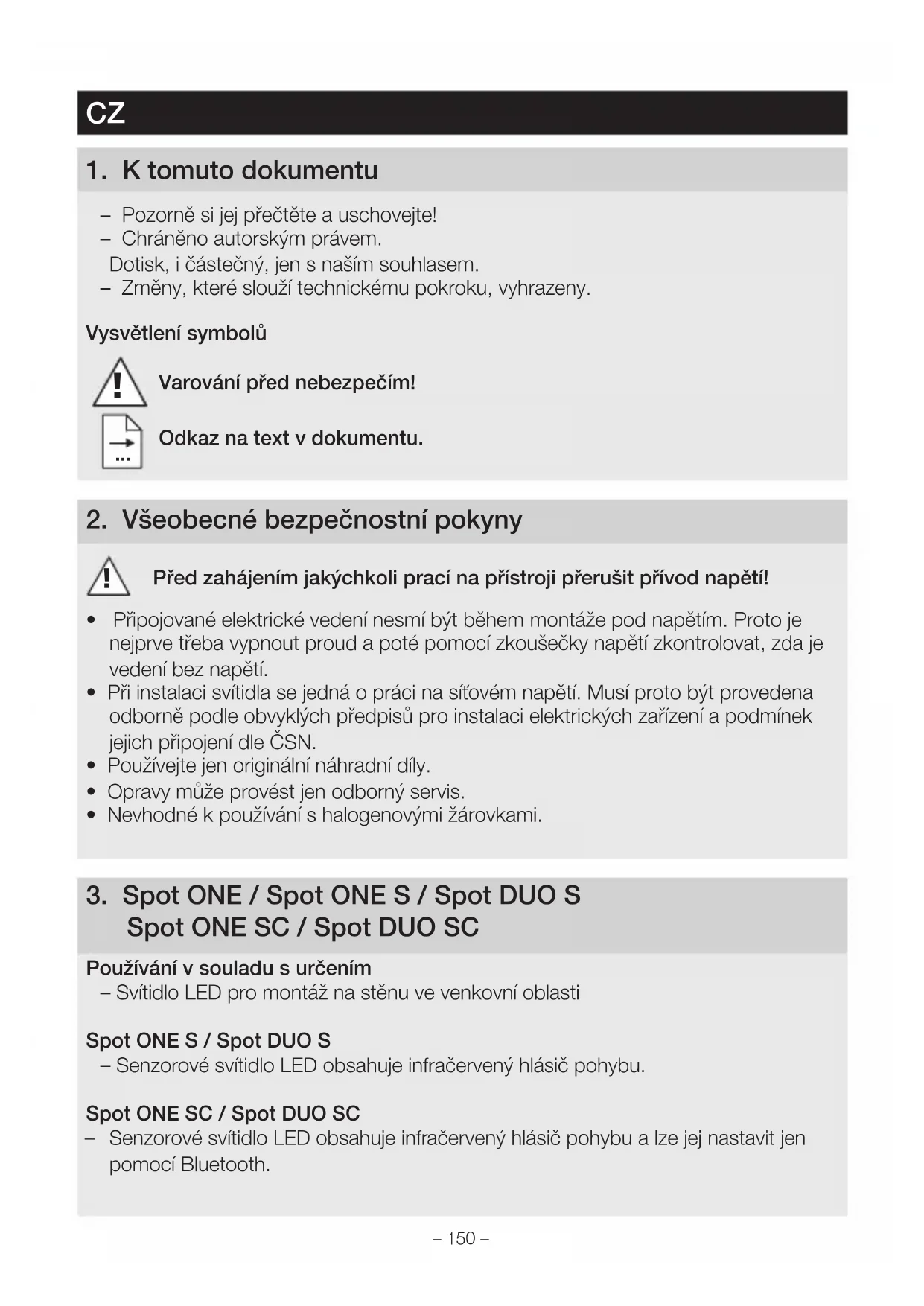

NÁVOD K OBSLUZE Spot ONE SC STEINEL

– Pozorně si jej přečtěte auschovejte! – Chráněno autorským právem. Dotisk, ičástečný, jen snaším souhlasem. – Změny, které slouží technickému pokroku, vyhrazeny. Vysvětlení symbolů

Varování před nebezpečím! Odkaz na text vdokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud apoté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.

• Při instalaci svítidla se jedná opráci na síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN.

• Používejte jen originální náhradní díly.

• Opravy může provést jen odborný servis.

• Nevhodné kpoužívání shalogenovými žárovkami.

3. Spot ONE / Spot ONES / Spot DUOS

Spot ONESC / Spot DUO SC Používání vsouladu surčením – Svítidlo LED pro montáž na stěnu ve venkovní oblasti Spot ONES / Spot DUOS – Senzorové svítidlo LED obsahuje infračervený hlásič pohybu. Spot ONESC / Spot DUOSC – Senzorové svítidlo LED obsahuje infračervený hlásič pohybu a lze jej nastavit jen pomocí Bluetooth.– 151 – Používání, které není v souladu s určením – Svítidlo LED bez stmívání. Bez stmívání Rozsah dodávky spotu ONE (Obr. 3.1) – Svítidlo – Tři šrouby – Tři hmoždinky – Tři rozpěrky Rozsah dodávky spotu DUO (Obr. 3.2) – Svítidlo – Čtyři šrouby – Čtyři hmoždinky – Čtyři rozpěrky Rozměry výrobku Spot ONE (Obr. 3.3) Spot DUO (Obr. 3.4) Přehled výrobků (Obr. 3.5) A Nástěnný držák B Připojovací svorka C Pojistný šroub D Podstavec svítidla E Kryt svítidla F Soumrakové nastavení (jen spot ONES / DUOS) G Časové nastavení (jen spot ONES / DUOS) Oblast záchytu spotu ONES / DUOS (Obr. 3.6 – 3.8) Rozložení svítivosti (Obr. 3.9)

4. Elektrické připojení

Schéma zapojení (Obr. 4.1) Kpřipojení kelektrické síti použijte třípólový kabel: L = fázový vodič (většinou černý, hnědý nebo šedý) N = neutrální vodič (většinou modrý) PE = ochranný vodič (zelenožlutý) CZ– 152 – Vpřípadě pochybností je nutno identifikovat jednotlivé vodiče pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový (L), neutrální (N) aochranný vodič (PE) se připojí kpřipojovací svorce. Důležité: Případná záměna přívodů později způsobí zkrat vpřístroji nebo pojistkové krabici. Vtomto případě je nutno jednotlivé vodiče opakovaně identifikovat apoté znovu zapojit. V přívodním síťovém vedení může být samozřejmě instalován běžný síťový vypínač. Propojení do sítě " " slouží k propojení svítidel do sítě. Paralelně může být zapojeno až 10 svítidel tohoto typu. (Obr. 4.1)

• Zkontrolovat poškození uvšech konstrukčních dílů.

• Při poškození výrobek nepoužívat.

• Při montáži svítidla dbát, aby bylo upevněno bez otřesů.

• Vhodné montážní místo vybrat při zohlednění dosahu azachycení pohybu. Nejbezpečnějšího zachycení pohybu se dosáhne tehdy, je-li přístroj namontován napříč ke směru chůze asenzoru přitom nebrání ve výhledu žádné překážky (jako např. stromy, zdi atp.). Postup při montáži

• Vypnout napájení elektrickým proudem. (Obr.4.1)

• Povolit pojistný šroub, z nástěnného držáku uvolnit kryt svítidla. (Obr.

• Uvolnit zasouvací svorku a kryt svítidla odejmout z nástěnného držáku. (Obr.5.2)

• Vyznačit otvory kvrtání. (Obr.5.3)

• Vyvrtat otvory a vložit hmoždinky. (Obr.5.4)

• Montáž pod omítku (Obr. 5.5)

• Montáž na omítku s distančními držáky (Obr. 5.6)

• Pojistný pásek upevnit na nástěnný držák a nasadit zasouvací svorku. (Obr.

• Připojit připojovací kabel. (Obr.5.8)

• U propojení několika svítidel do sítě vylomit pojistnou lamelu. (Obr.5.8)

• Kryt svítidla nasunout na nástěnný držák. (Obr.5.9)

• Zašroubovat pojistný šroub. (Obr.5.9)

• Zapnout napájení elektrickým proudem. (Obr.5.9)

• Provést nastavení ( „6. Funkce“– 153 –

Spot ONES / Spot DUOS Nastavení zvýroby – Soumrakové nastavení: 1.000lx – Časové nastavení: 8sekund Soumrakové nastavení (Obr. 6.2 F) Požadovanou prahovou reakční hodnotu svítidla je možno plynule nastavit v rozmezí od asi 2 do 1.000 lx. – Otočný regulátor nastavený na = provoz za denního světla (nezávisle na jasu) – Otočný regulátor nastavený na = soumrakový provoz (asi 2 lx) Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí být otočný regulátor nastaven na

Časové nastavení (Obr. 6.2 G) Požadovanou dobu, po kterou má být svítidlo zapnuto, je možno nastavit plynule vrozmezí od asi 8sekund do max. 35 minut. Každým pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny. – Otočný regulátor + = asi 35 minut – Otočný regulátor – = asi 8sekund Upozornění: Po každém vypnutí svítidla je opětovné zachycování pohybu přerušeno asi na 1sekundu. Teprve po uplynutí této doby může svítidlo při pohybu zase zapnout světlo. Spot DUOS Stav při dodání: Obě hlavy svítidla jsou propojeny do sítě a vždy se zapínají a vypínají současně. Pro individuální provoz obou hlav svítidel musí být odstraněno spojení mezi svorkami

1 a 2). Spot ONESC / Spot DUOSC Nastavení zvýroby – Soumrakové nastavení: 2.000lx – Časové nastavení: 5 sekund STEINEL Connect App Pro konfiguraci svítidla pomocí smartphonu nebo tabletu si musíte z AppStore stáh- nout aplikaci dálkového ovládání STEINEL Connect App. Je potřebný smartphone nebo tablet s Bluetooth. CZ– 154 – Android iOS Následující funkce lze nastavit STEINEL Connect App: – Časové nastavení – Soumrakové nastavení – Časy zapínání a vypínání – Situační automatické/ruční řízení – Propojení do sítě – Tvoření skupin – Názvy skupin a svítidel Upozornění: Po každém vypnutí svítidla je opětovné zachycování pohybu přerušeno asi na 1sekundu. Teprve po uplynutí této doby může svítidlo při pohybu zase zapnout světlo. Pro zapnutí a vypnutí podle času má Spot Connect interní hodiny. Hodiny se při každém spojení Bluetooth synchronizují prostřednictvím STEINEL Connect App s hodinami spojeného smartphonu. K zajištění správné funkce musí být po přerušení napětí svítidla vytvořeno spojení pro- střednictvím STEINEL Connect App. Interní hodiny se znovu synchronizují s hodinami smartphonu.

7. Rozsah natočení svítidla / výměna žárovky

Rozsah natočení svítidla (Obr. 7.1/7.2) Výměna žárovky

• Uvolnit a vytáhnout krycí sklo na krytu svítidla. (Obr.7.3)

• Povolit a vytáhnout žárovku. (Obr.7.4)

• Vložit a utáhnout novou žárovku. (Obr.7.5)

• Nasunout a utáhnout krycí sklo. (Obr.7.6) Důležité: Používat jen žárovku GU10-LED do max. 9 W.– 155 – Upozornění: ( Při výměně žárovky se přesvědčit, zda nejsou těsnění a těsnicí plocha znečištěné nebo poškozené.

Výrobek je bezúdržbový. Svítidlo lze v případě znečištění očistit vlhkým hadříkem (bez použití čisticích prostředků). Důležité: Provozní přístroj nelze vyměnit.

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení. Nevyhazujte elektrická zařízení do domovního odpadu! Jen pro země EU: V souladu splatnou evropskou směrnicí oodpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána kekologickému opětovnému zhodnocení.

10. Prohlášení oshodě

Tímto STEINEL GmbH prohlašuje, že typ rádiového zařízení spot ONESC / spot DUOSC je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.steinel.de CZ– 156 –

Tento výrobek firmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkč-nosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se vý-robek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje vdélce 36měsíců azačí-ná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady azáva-dy zapříčiněné vadným materiálem, přičemž záruka spočívá vopravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhají-cích opotřebení, na škody avady zapříčiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje arazítko prodejny), poslán na adresu příslušného servisu. Servisní opravny:Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na možnost opravy.

12. Technické parametry

> 80 Průměrná jmenovitá životnost* L70B50 při 25°C: > 20.000 hod. Konzistence barevSDCM* počáteční hodnota: 6 Rozložení svítivosti*

20° cd / 1000 lm 072C / 09C081C / 0C Senzorová technologie Spot ONE/DUO S, ONE/DUO SC: pasivní infračervené Oblast záchytu: Úhel záchytu Spot ONE/DUO S, ONE/DUO SC: 90° Oblast záchytu: Úhel otevření Spot ONE/DUO S, ONE/DUO SC: 90° Dosah záchytu Spot ONE/DUO S, ONE/DUO SC: max. 10m Žárovka Zárovka LED GU10 (max. 9W) CZ– 158 – Časové nastavení Spot ONE/DUO S: 8s – 35 min Spot ONE/DUO SC: 5 s – 60min Soumrakové nastavení Spot ONE/DUO S: 2 – 1.000lx Spot ONE/DUO SC: 2 – 2.000 lx Krytí IP44 Třída ochrany I Teplota prostředí -20 – +40°C Frekvence Bluetooth Spot ONE/DUO SC: 2,4 – 2,48GHz Vysílací výkon Bluetooth Spot ONE/DUO SC: 5dBm/3mW Třída energetické účinnosti Tento výrobek obsahuje jeden světelný zdroj / dva světelné zdroje třídy energetické účinnosti „F“.

• pro přiloženou žárovku LED– 159 – Porucha Příčina Náprava Svítidlo LED nezapíná Pojistka zareagovala, svítidlo není zapnuté, přerušené vedení Zkrat Poškozená žárovka Zapnout, vyměnit pojistku, zapnout síťový vypínač; zkon- trolovat vedení pomocí zkoušečky napětí Zkontrolovat připojení Výměna žárovky Senzorové svítidlo LED nezapíná Při denním provozu je zvoleno soumrakové nastavení odpovídající nočnímu provozu Síťový vypínač v poloze VYPNUTO Pojistka zareagovala Oblast záchytu není přesně nastavena Znovu nastavit Zapnout Zapnout, vyměnit pojistku, popř. zkontro- lovat připojení Znovu seřídit Senzorové svítidlo LED nevypíná Trvalý pohyb v oblasti záchytu Zkontrolovat oblast apřípadně znovu seřídit nebo zakrýt Senzorové svítidlo LED střídavě zapíná a vypíná Voblasti záchytu se po- hybují zvířata Natočit senzor výše, popř. přestavit oblast záchytu Senzorové svítidlo LED zapíná v nevhodnou dobu Vítr pohybuje stromy akeři v oblasti záchytu Zaznamenávání pohybu aut na ulici Náhlá změna teploty díky povětrnostním vlivům (vítr, déšť, sníh) nebo vzduchu z ventilátorů, otevřených oken Senzorové svítidlo LED se kýve (pohybuje se), např. při nárazech větru nebo silné bouřce Přestavit oblast záchytu Přestavit oblast záchytu Změnit oblast záchytu, změnit místo montáže Senzorové svítidlo LED namontovat na pevný podklad

13. Provozní poruchy
