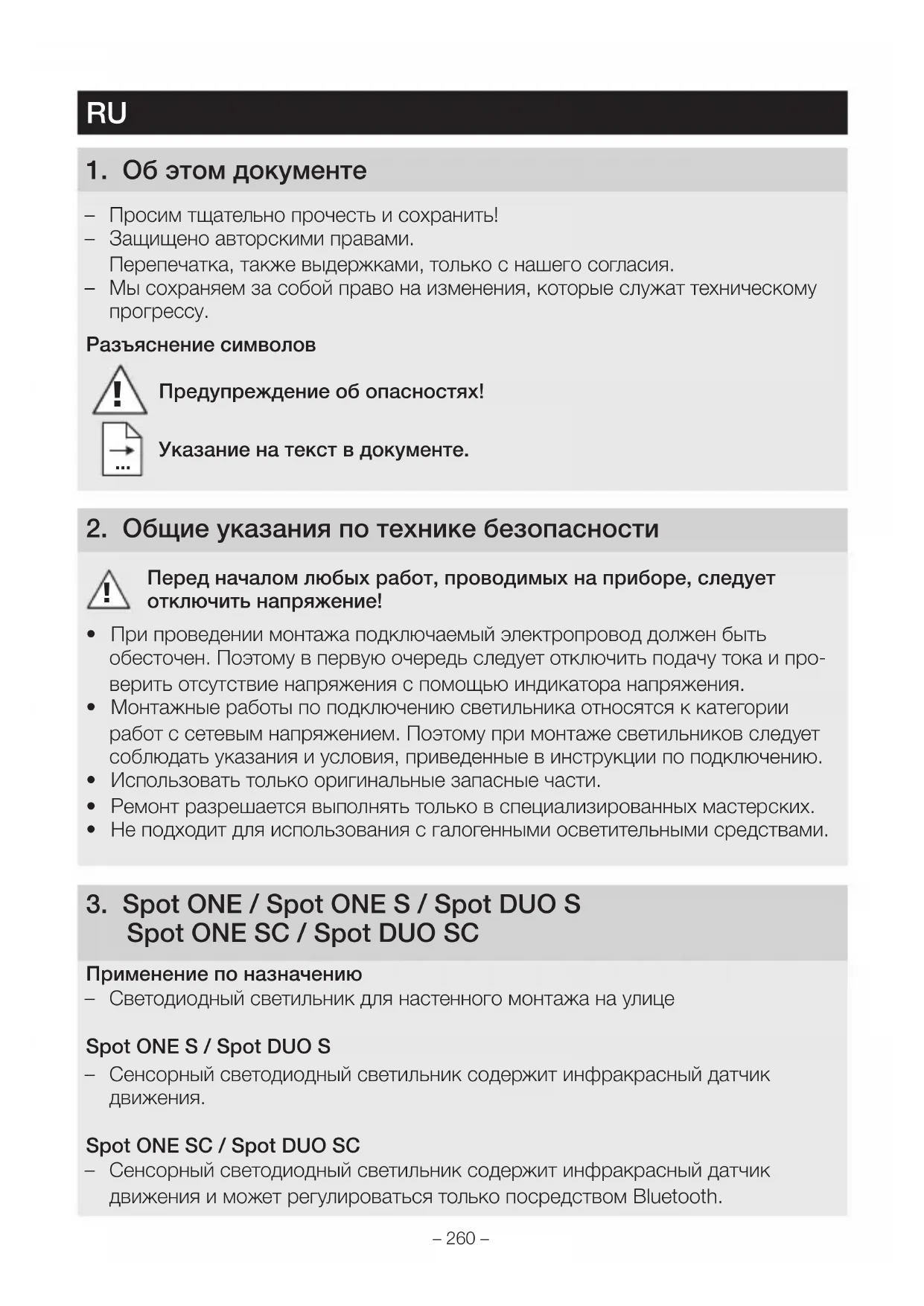

1. Об этом документе

– Просим тщательно прочесть и сохранить! – Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия. – Мы сохраняем за собой право на изменения, которые служат техническому

Разъяснение символов

Предупреждение об опасностях! Указание на текст в документе.

2. Общие указания по технике безопасности

Перед началом любых работ, проводимых на приборе, следует отключить напряжение!

• При проведении монтажа подключаемый электропровод должен быть обесточен. Поэтому в первую очередь следует отключить подачу тока и про- верить отсутствие напряжения с помощью индикатора напряжения.

• Монтажные работы по подключению светильника относятся к категории работ с сетевым напряжением. Поэтому при монтаже светильников следует соблюдать указания и условия, приведенные в инструкции по подключению.

• Использовать только оригинальные запасные части.

• Ремонт разрешается выполнять только в специализированных мастерских.

• Не подходит для использования с галогенными осветительными средствами.

3. Spot ONE / Spot ONES / Spot DUOS

Spot ONESC / Spot DUO SC Применение по назначению – Светодиодный светильник для настенного монтажа на улице Spot ONES / Spot DUOS – Сенсорный светодиодный светильник содержит инфракрасный датчик

Spot ONESC / Spot DUOSC – Сенсорный светодиодный светильник содержит инфракрасный датчик движения и может регулироваться только посредством Bluetooth.– 261 – Применение не по назначению – Яркость светодиодного прожектора не регулируется.

регулируется Комплект поставки Spot ONE (рис. 3.1) – светильник – три винта – три дюбеля – три распорки Комплект поставки Spot DUO (рис. 3.2) – светильник – 4 винта – 4 дюбеля – четыре распорки Размеры продукта Spot ONE (рис. 3.3) Spot DUO (рис. 3.4) Обзор изделия (рис. 3.5) A Угольник B Клемма подключения С Крепежный винт D Ножка светильника E Корпус светильника F Установка сумеречного включения (только Spot ONES / DUOS) G Регулировка времени (толькоSpot ONES / DUOS) Зона регистрации Spot ONES / DUOS (рис. 3.6 – 3.8) Распределение силы света (рис. 3.9)

4. Электрическое подключение

Схема соединений (рис. 4.1) Сетевой провод состоит из 3 жил: L = фаза (обычно черного, коричневого или серого цвета) N = нулевой провод (чаще всего синий) PE = провод заземления (зеленый/желтый) RU– 262 – В случае сомнения идентифицировать провода с помощью индикатора, затем снова отключить напряжение. Присоединить фазный (L), нулевой провод (N) и провод заземления (PE) к соответствующим клеммам светильника.

Вследствие неправильного присоединения проводов в приборе или в рас- пределительном ящике с предохранителями в дальнейшем может произойти короткое замыкание. В таком случае рекомендуется еще раз проверить прово- да и заново подключить их. При необходимости в сетевой провод может быть вмонтирован выключатель для включения и выключения сетевого тока. Объединение в сеть " " служит для объединения светильников в сеть. Можно включить параллельно до 10 светильников этого типа. (рис. 4.1)

• Проверить все конструктивные детали на предмет повреждения.

• При повреждениях не включать продукт.

• При монтаже светодиодного светильника следить за тем, чтобы он крепился без вибраций.

• Выбрать подходящее место для монтажа с учетом радиуса действия и реги- страции движений. Для обеспечения надежной работы сенсор следует монтировать так, чтобы проводилась регистрация движущихся мимо объектов, а также исключать все заграждающие объекты (например, деревья, стены и т.д.). Порядок монтажа

• Отключить электропитание. (рис. 4.1)

• Отпустить крепежный винт и снять корпус светильника с кронштейна.

• Отсоединить контактный зажим и корпус светильника от кронштейна. (рис. 5.2)

• Наметить отверстия для сверления. (рис. 5.3)

• Просверлить отверстия и вставить дюбели. (рис. 5.4)

• Монтаж скрытой проводкой (рис. 5.5)

• Подвод кабеля открытой проводкой с распорками (рис. 5.6)

• Закрепить ленту безопасности на кронштейне и подсоединить контактный зажим. (рис.

• Подключить соединительный кабель. (рис. 5.8)

• При объединении в сеть нескольких светильников и выломать предохрани- тельную пластину. (рис. 5.8)– 263 –

• Установить корпус светильника на кронштейн. (рис. 5.9)

• Вкрутить крепежный винт. (рис. 5.9)

• Включить электропитание. (рис. 5.9)

• Выполнить регулировки ( "6. Эксплуатация"

Spot ONES / Spot DUOS Заводские настройки – Установка сумеречного порога: 1.000 лк – Время включения лампы: 8секунд Установка сумеречного включения (рис. 6.2 F) Необходимый порог срабатывания светильника может быть установлен плавно в диапазоне от прим. 2 лк до 1.000 лк. – Регулятор, установленный на = режим дневного освещения (независимо от яркости) – Регулятор, установленный на = режим сумеречного освещения (ок. 2 лк.) При установке зоны обнаружения и при проведении эксплуатационного теста при дневном свете регулятор должен быть установлен на

Регулировка времени (рис. 6.2 G) Необходимое время освещения может быть установлено на светильнике плавно в диапазоне от 8сек. до макс. 35 мин. Каждое зарегистрированное движение до истечения этого времени заново начинает отсчет времени. – Установочный регулятор на + = ок. 35 мин. – Установочный регулятор – = ок. 8сек.

После каждого процесса отключения светильника обнаружение нового дви- жения прерывается прим. на 1 секунду. Только по истечении этого времени светильник может снова включать свет при движении. Spot DUOS Состояние при поставке: Обе головки светильника соединены в сеть и всегда включаются и выключаются одновременно. Для индивидуальной работы обеих головок светильника необходимо удалить соединение между клеммами ( 1 и 2). RU– 264 – Spot ONESC / Spot DUOSC Заводские настройки – Установка сумеречного порога: 2.000 лк – Время включения лампы: 5 секунд STEINEL Connect App Для конфигурации светильника с помощью смартфона или планшета необ- ходимо скачать STEINEL Connect App из AppStore. Необходим смартфон или планшет с Bluetooth. Android iOS Следующие функции могут устанавливаться посредством STEINEL Connect App: – Время включения лампы – Установка сумеречного включения – Время включения и выключения – Ситуативное управление автоматика/ручное – Объединение в сеть – Образование групп – Присваивание названий группам и светильникам

После каждого процесса отключения светильника обнаружение нового дви- жения прерывается прим. на 1 секунду. Только по истечении этого времени светильник может снова включать свет при движении. Для включения и выключения по времени Spot Connect оснащен внутренними часами. Они автоматически синхронизируются при каждом соединении по Blue- tooth посредством STEINEL Connect App с часами подключенного смартфона. Чтобы гарантировать корректную работу, после прерывания электропитания светильника можно установить соединение посредством STEINEL Connect App. Внутренние часы снова синхронизируются с часами смартфона.– 265 –

7. Диапазон поворота светильника / замена осветительных

Диапазон поворота светильника (рис. 7.1/7.2) Замена осветительных средств

• Отсоединить плафон от корпуса светильника и вытащить. (рис.7.3)

• Открутить и вытащить осветительное средство. (рис. 7.4)

• Вставить и закрутить новое осветительное средство. (рис. 7.5)

• Надеть и прикрутить плафон. (рис. 7.6)

Использовать только светодиодные осветительные средства GU10 макс. 9 Вт.

( При замене осветительных средств обеспечить, что уплотнение и уплотнительная поверхность не загрязнены или не повреждены.

8. Техническое обслуживание

Продукт не требует технического обслуживания. Загрязнения на светильнике можно удалять влажным сукном (не используя моющие средства). Важно: Рабочее изделие заменить нельзя.

Электроприборы, комплектующие и упаковку следует направлять на экологич- ную вторичную переработку. Не выбрасывать электроприборы в бытовые отходы! RU– 266 –Только для стран ЕС: Согласно действующей Европейской директиве по отработанному электриче- скому и электронному оборудованию и ее реализации в национальных зако нодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

10. Сертификат соответствия

Настоящим компания STEINEL GmbH заявляет, что радиоаппаратура типа Spot ONESC / Spot DUOSC отвечает требованиям директивы 2014/53/EU. Полный текст сертификата соответствия ЕС доступен по следующему адресу в Интер- нете: www.steinel.de.

11. Гарантия производителя

Данное изделие производства Steinel было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю каче- ства. Фирма STEINEL гарантирует высокое качество и надежную работу изде- лия. Гарантийный срок эксплуатации составляет 36месяцев со дня продажи из- делия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта из- делия либо заменой неисправных деталей по ус мотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возник- шие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вме- сте с приложенным кассовым чеком или квитанцией (с датой продажи и печа- тью торгового предприятия) по адресу сервисной мастерской. Ремонтный сервис: По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.

12. Технические данные

(Ø×Г) (В×Ш×Г) Spot ONE/ONE S/ONE SC: Ø 97×175 мм Spot DUO S/DUO SC: 98×247×175мм Сетевое напряжение 220 – 240 В, 50/60Гц Потребляемая мощность (P

)* Spot ONE: 6,7Вт Spot ONE S: 7,5Вт Spot ONE SC: 7,9Вт Spot DUO S: 2 × 7,5Вт Spot DUO SC: 14,6Вт Световой поток/яркость светильника* Spot ONE: 512лм; 76,4лм/Вт Spot ONE S: 512лм 68,6лм/Вт Spot ONE SC: 512лм; 66,6лм/Вт Spot DUO S: 2 × 512лм; 68,6лм/Вт Spot DUO SC: 1.024лм; 70,1лм/Вт Standby (светильник) Spot ONE S: 2 × 0,5Вт Spot ONE SC: 0,42Вт Spot DUO S: 2 × 0,5Вт Spot DUO SC: 0,42Вт Световой поток осветитель- ного средства 620 лм 92,5 лм/Вт Потребляемая мощность осветительного средства 6,7 Вт Standby сети Spot ONE SC: 0,42 Вт Spot DUO SC: 0,42 Вт Температура цвета* 3.000 K (теплый белый) Коэффициент цветопередачи* R

> 80 Средний расчетный срок

L70B50 при 25°C: > 20.000 ч Консистенция цвета SDCM* Начальное значение: 6 Распределение силы света*

20° cd / 1000 lm 072C / 09C081C / 0C Сенсорная техника Spot ONE/DUO S, ONE/DUO SC: пассивный

Зона регистрации: угол охвата Spot ONE/DUO S, ONE/DUO SC: 90° Зона регистрации: угол раствора Spot ONE/DUO S, ONE/DUO SC: 90° RU– 268 – Дальность действия обнаружения Spot ONE/DUO S, ONE/DUO SC: макс. 10 м Осветительное средство Светодиодное осветительное средство GU10 (макс. 9 Вт) Время включения Spot ONE/DUO S: 8сек. – 35 мин. Spot ONE/DUO SC: 5 сек. – 60мин. Установка сумеречного

Spot ONE/DUO S: 2 – 1.000лк Spot ONE/DUO SC: 2 – 2.000 лк Вид защиты IP44 Класс защиты I Температура окружающей

-20 – +40 °C Частота Bluetooth Spot ONE/DUO SC: 2,4 – 2,48ГГц Мощность передатчика Bluetooth Spot ONE/DUO SC: 5дБм/3мВт Класс энергоэффективности Данное изделие содержит один/ два источника света класса энергоэффективности „F“.

• только для входящего в комплект светодиодного осветительного средства– 269 – Нарушение Причина Устранение Светодиодный светильник не

Предохранитель сработал, не включен, неисправность

Короткое замыкание Лампа накаливания

Включить, заменить предохранитель, включить сетевой выключатель, проверить провод индикатором напряжения Проверить подключения Заменить осветительные

Сенсорный свето- диодный светильник не включается При дневном режиме, установка сумеречного порога установлена в ночной режим Выключен сетевой выключатель Сработал предохранитель Неправильно установлена зона обнаружения Произвести новую регулировку

Включить, заменить предохранитель; при необходимости проверить соединение Произвести новую регулировку Сенсорный свето- диодный светильник не выключается Постоянное движение в зоне обнаружения Проверить зону и, при необходимости, произвести новую регулировку или установку заслонок Сенсорный светоди- одный светильник

переключается В зоне обнаружения находятся животные Повернуть сенсор выше, оградить зону

13. Неполадки при эксплуатации

RU– 270 – Нежелательное включение сенсор- ного светодиодного светильника В зоне движения происходит движение деревьев и кустов Включается в результате движения автомашин на

В результате неожиданного перепада температур при изменении погоды (ветер, дождь, снег) или потока воздуха из вентиляционной системы, открытых окон. Сенсорный светодиодный светильник колеблется (движется), напр., за счет порывов ветра или сильных осадков Изменить зону Изменить зону Изменить зону обнаружения, произвести монтаж светильника на новом месте Установить сенсорный светодиодный светильник на прочное основание– 271 – RU110081316 04/2025 Technische Änderungen vorbehalten. / Subject to technical modification without notice. STEINEL GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: [phone] www.steinel.de Contact www.steinel.de/contact
