Spot ONE SC - 灯 STEINEL - 免费用户手册

产品类型	带红外运动探测器的户外LED灯
品牌	Steinel
型号	Spot ONE SC
尺寸 (直径 × 深度)	Ø 97 × 175 mm
电源	220-240 V, 50/60 Hz
功耗	7.9 W
光通量	512 lm
色温	3000 K (暖白)
显色指数 (Ra)	> 80
平均寿命	> 20 000 h (L70B50 在 25°C)
探测角度	90°
探测距离	最大 10 m
光源	GU10-LED (最大 9 W)
可调延时	5秒至60分钟 (通过应用程序)
可调触发阈值	2至2000 lx
防护等级	IP44
保护等级	I
环境温度	-20至+40 °C
连接性	Bluetooth 2.4 - 2.48 GHz
主要功能	红外探测, 通过STEINEL Connect应用程序调节, 定时器, 最多10个灯具组网
维护与清洁	用湿布清洁, 无需清洁剂
安全	操作前切断电源, 安装符合NF C-15100标准
备件	可更换的GU10-LED光源 (最大9 W)
保修	制造商保修3年 (光源除外)

常见问题 - Spot ONE SC STEINEL

如何安装Spot ONE SC聚光灯？

切断电源。在钻孔并插入膨胀塞后，将壁挂支架固定在墙上。将电源线（L、N、PE）连接到接线端子。将聚光灯外壳卡入支架并拧紧固定螺丝。更多详情请参阅说明书。

如何调节触发阈值和延时？

对于SC型号，使用STEINEL Connect应用程序。触发阈值可调范围为2至2000 lx，延时为5秒至60分钟。

为什么聚光灯不亮？

检查保险丝是否跳闸、电源是否接通、光源是否损坏。白天确保触发阈值未设置为夜间模式。

如何更换光源？

拧下盖板玻璃，取出旧GU10 LED光源，更换为新光源（最大9 W）。重新拧上玻璃，检查密封圈状态。

如何通过蓝牙连接聚光灯？

从AppStore或Google Play下载STEINEL Connect应用程序。打开智能手机的蓝牙，按照应用程序中的说明配对聚光灯。

聚光灯能否与调光器一起使用？

不能，聚光灯不与调光器兼容。设计为无调光器使用。

如何清洁聚光灯？

用湿布清洁。不要使用清洁剂，以免损坏产品。

如果聚光灯反复亮灭怎么办？

可能是由于探测区域内有动物移动或温度变化。调整探测器方向或部分遮挡区域。

多少个聚光灯可以组网？

最多10个此类灯具可以并联。使用'↓'端子进行组网。

保修期多长？

制造商保修期为自购买之日起3年，可更换光源除外。请保留购买凭证。

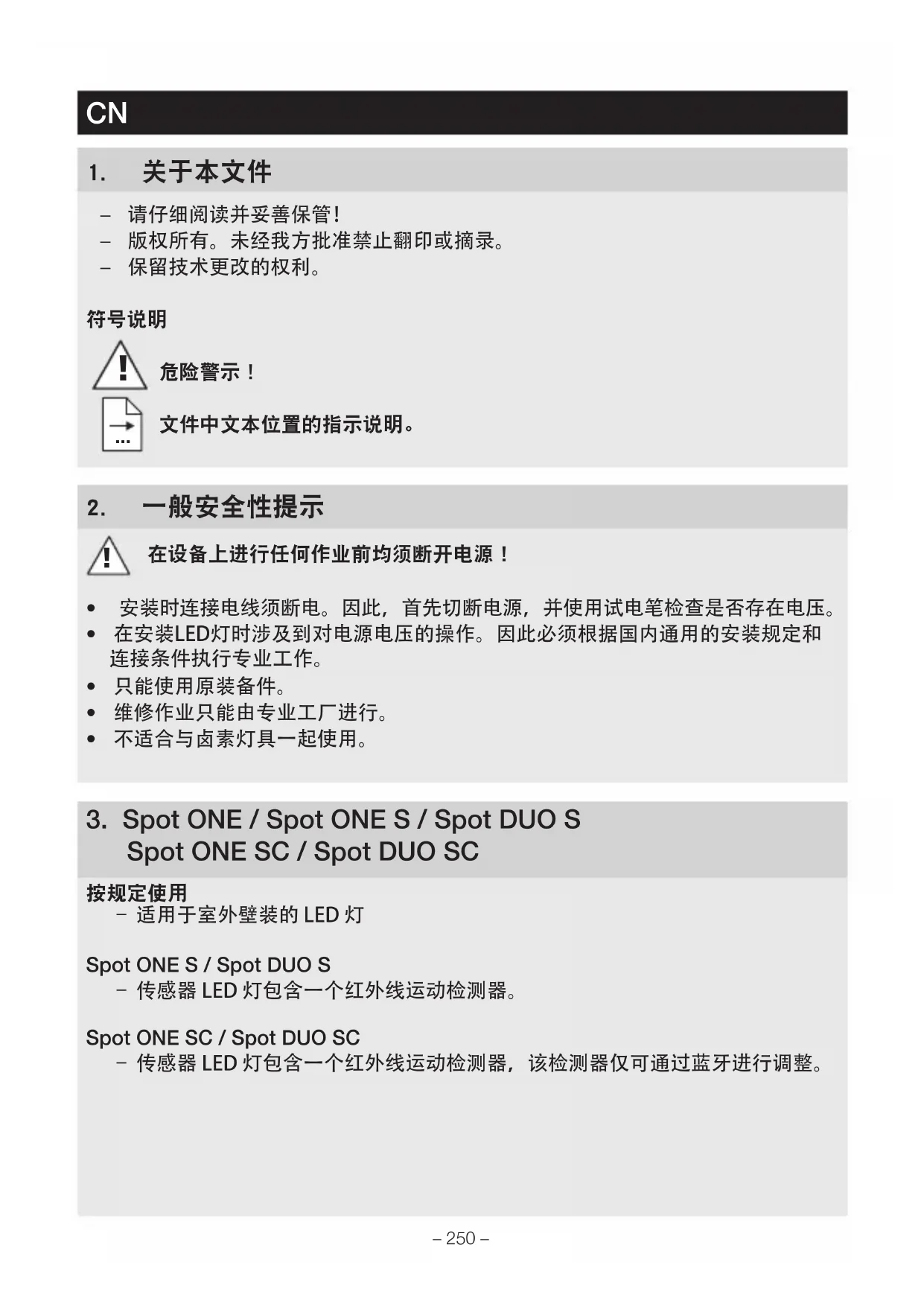

用户手册 Spot ONE SC STEINEL

• 请仔细阅读并妥善保管！
• 版权所有。未经我方批准禁止翻印或摘录。
• 保留技术更改的权利。

符号说明

危险警示！

文件中文本位置的指示说明。

2. 一般安全性提示

在设备上进行任何作业前均须断开电源！

• 安装时连接电线须断电。因此，首先切断电源，并使用试电笔检查是否存在电压。
• 在安装LED灯时涉及到对电源电压的操作。因此必须根据国内通用的安装规定和连接条件执行专业工作。
• 只能使用原装备件。
  维修作业只能由专业工厂进行。
• 不适合与卤素灯具一起使用。

• 传感器LED灯包含一个红外线运动检测器。

Spot ONE SC / Spot DUO SC

• 传感器LED灯包含一个红外线运动检测器，该检测器仅可通过蓝牙进行调整。

违规使用

• LED灯不可调光。

不可调光

Spot ONE 供货范围（图3.1）

-灯
-3个螺栓
-3个膨胀螺钉
-3个调整垫片

Spot DUO 供货范围 (图 3.2)

Spot ONE S / DUOS 感应范围 (图 3.6-3.8)

光强分布 (图 3.9)

4. 电气连接

电路图（图4.1）

电源线由3芯电缆组成：

L = 火线（通常为黑色、褐色或灰色）

N = 零线（通常为蓝色）

PE = 地线（绿色/黄色）

不确定时，必须使用试电笔识别导线；然后重新切断电源。火线 (L)、零线 (N) 和地线 (PE) 连接在接线端子上。

重要：

一旦混淆接头，将导致设备内或者保险丝盒内发生短路。这种情况下，必须再次识别各条导线，并重新连接。在电源线上可以安装用于开关的电源开关。

联网

“↓”用于灯的联网。最多可并联10盏这种类型的灯。（图4.1）

5. 安装

• 检查所有构件是否受损。
• 损坏时禁止使用产品。
• 安装灯具时必须注意将其无振动地固定。
• 在考虑有效距离和探测到运动的情况下选择合适的装配地点。

将设备沿走动方向一侧安装且无障碍物（例如树木、墙等）遮挡感应视野时，移动感应效果最佳。

安装步骤

• 切断供电。（图4.1）
• 松开止动螺栓和墙壁支架上的灯具外壳。（图5.1）
  ·松开插接端子并拿下墙壁支架上的灯具外壳。（图5.2）
• 标记钻孔。 (图 5.3)
• 钻孔并插入销子。（图5.4）
• 暗装 (图 5.5)
  ·带限位支架的明线安装（图5.6）
• 固定墙壁支架上的保险胶带并装上插接端子。（图5.7）
  ·连接接线电缆。（图5.8）
• 多盏灯联网时拆出固定接片。（图5.8）
• 将灯具外壳插到墙壁支架上（图5.9）
  ·旋入止动螺栓 (图5.9)
  ·接通电源。（图5.9）
  进行设置

“6.功能

6. 功能

-亮度设置：1,000 Lux
-时间设置：8秒钟

亮度设置 (图 6.2 F)

灯具所需的响应阈值可在2至1,000 Lux之间进行无级调节。

• 设置调节器调到 = 日光运行（与亮度无关）
• 设置调节器调到 C = 夜间运行（大约2Lux）

设置感应范围以及在日光下进行功能测试时调节器须处于

时间设置（图6.2G）

灯具的所需照明时长可在约8秒到35分钟之间进行无级调节。如果在该时间结束前感应到任何移动，计时器均会重新启动。

-调节器 + = 约35分钟
-调节器 - = 约8秒

提示：

每次关闭灯后，新的移动感应会中断约1秒钟。该时间结束后，感应灯仅在感应到移动时亮起。

Spot DUO S

交付状态：

两个灯头已联网，始终同时接通和关闭。

如需单独运行两个灯头，必须移除端子之间的连接（↓1和↓2）。

Spot ONE SC / Spot DUO SC

出厂设置

-亮度设置：2,000 Lux
-时间设置：5秒钟

STEINEL Connect App

智能手机和平板电脑必须从AppStore下载STEINEL Connect App才能对灯具进行配置。需要一个具备蓝牙功能的智能手机或平板电脑。

Android iOS

以下功能可通过 STEINEL Connect App 调整：

-时间设置
-亮度设置
-接通和关闭时间
- 自动/手动情景控制
- 联网
-分组图
- 组和灯的命名

提示：

每次关闭灯后，新的移动感应会中断约1秒钟。该时间结束后，感应灯仅在感应到移动时亮起。

Spot Connect 有内置的时钟用于基于时间的开关。每次通过蓝牙连接到 STEINEL Connect App 时会与智能手机的时钟进行自动同步。

为确保正确地运行，在灯具断电后必须与STEINEL Connect App建立连接。

内置时钟与智能手机的时钟进行同步更新

7. 灯的转动范围 / 灯具更换

灯的转动范围（图6.2/7.2）

灯具更换

松开并拉出灯具外壳上的防尘盖。（图7.3）
松开并拔出灯具。（图7.4）
- 装上新灯具并拧紧。（图7.5）
- 装上防尘盖并拧紧。（图7.6）

重要：

仅使用最大 9W 的GU10LED灯具。

提示：

更换灯泡时，请确保密封圈和密封表层没有脏污或损坏。

8. 维护

产品免维护。

照明灯脏污时，可使用一块湿布(不含清洁剂)进行清洁。

重要信息：操作设备无法更换。

9. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

10. 一致性声明

STEINEL GmbH 特此声明，Spot ONE SC / Spot DUO SC 的无线电设备类型符合指令 2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本： www.steinel.de

11. 制造商担保

该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务(通过维修或是更换缺陷部件解决)将由我方决定。耗材损失，未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明，收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时，才能享受质保。

维修服务：

质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。

2年

厂商质保

12.技术参数
尺寸(Ø×T)(高x宽x深)	Spot ONE/ONE S/ONE SC: Ø 97×175 mmSpot DUOS/DUOSC: 98×247×175 mm
电源电压220-240V,50/60Hz
功率消耗 (Pon)* Spot ONE: 6.7 W	Spot DUOS: 2×7.5 WSpot DUOS: 7.5 WSpot DUOS: 7.9 W	Spot DUOS: 2×7.5 WSpot DUOS: 14.6 W
灯具的光通量/亮度* Spot ONE:	512 lm; 76.4 lm/WSpot DUOS:512 lm 68.6 lm/WSpot DUOS:512 lm; 66.6 lm/W	Spot DUOS:2×512 lm; 68.6 lm/WSpot DUOS:1,024 lm; 70.1 lm/W
待机(灯具) Spot ONE S:	2×0.5 WSpot DUOS: 0.42 W	Spot DUOS: 2×0.5 WSpot DUOS: 0.42 W
灯具的光通量620 lm 92.5 lm/W
灯具的功率消耗6.7 W
网络待机 Spot ONE SC: 0.42 W Spot DUOS: 0.42 W
色温*3,000 K(暖白光)
显色指数*R	a>80
平均额定使用寿命*L70B50在25°C时: >20,000小时
SDCM的颜色一致性*初始值:6
光强分布*
传感器技术	Spot ONE/DUOS、ONE/DUOSC: 被动式红外线
探测区域:	Spot ONE/DUOS、ONE/DUOSC: 90°
探测角度
探测区域:	Spot ONE/DUOS、ONE/DUOSC: 90°
开启角度

感应有效距离 Spot ONE/DUOS、ONE/DUOSC: 最大10m

灯具 GU10 LED 灯具(最大9W)

时间设置 Spot ONE / DUOS: 8s-35 minSpot ONE / DUOSC: 5s-60 min

亮度设置 Spot ONE / DUOS: 2-1,000 LuxSpot ONE / DUOSC: 2-2,000 Lux

保护形式 IP44

防护等级 I

环境温度 -20-+40°C

蓝牙频率 Spot ONE / DUOSC: 2.4 - 2.48 GHz

蓝牙发射功率 Spot ONE / DUOSC: 5 dBm/3 mW

能效等级本产品包含一个或两个能效等级为“F”的光源。

*针对随附的LED灯具

13. 运行故障

故障原因补救办法

LED灯未接通电源	保险丝已熔断,未接通,断线	接通、更换保险丝;接通电源开关;通过电压检测器检查电线
	短路灯具损坏	检查接口更换灯具
LED感应灯无法打开	在白天模式下,亮度设置处于夜晚模式电源开关关闭保险丝已熔断	重新设置打开接通、更换保险丝,必要时检查接头重新调节
	感应范围未进行针对性设置
LED感应灯无法关闭	在感应范围内持续运行	检查范围,必要时重新调整或覆盖
LED感应灯始终打开/关闭	动物在感应范围内移动	传感器向上转动;更换区域
LED感应灯意外打开	风吹动感应范围内的树枝和灌木丛感应到街道上的汽车由于天气(风、雨、雪)或通风设备排出的废气、敞开的窗户引起温度突然发生变化由于狂风或暴雨引起的LED感应灯的晃动(摆动)	调整范围调整范围改变范围,更改安装地点将LED感应灯安装在牢固的底座上。
