Spot ONE SC - Lamp STEINEL - Tasuta kasutusjuhend
Leidke seadme juhend tasuta Spot ONE SC STEINEL PDF-formaadis.
| Toote tüüp | Infrapuna liikumisanduriga LED-välisvalgusti |
| Bränd | Steinel |
| Mudel | Spot ONE SC |
| Mõõtmed (Ø × S) | Ø 97 × 175 mm |
| Toide | 220-240 V, 50/60 Hz |
| Tarbitav võimsus | 7,9 W |
| Valgusvoog | 512 lm |
| Värvitemperatuur | 3000 K (soe valge) |
| Värviedastusindeks (Ra) | > 80 |
| Keskmine eluiga | > 20 000 h (L70B50 temperatuuril 25°C) |
| Tuvastusnurk | 90° |
| Anduri ulatus | max. 10 m |
| Valgusallikas | GU10-LED (max. 9 W) |
| Reguleeritav viivitus | 5 s kuni 60 min (rakenduse kaudu) |
| Reguleeritav sisselülituslävi | 2 kuni 2000 lx |
| Kaitseaste | IP44 |
| Kaitseklass | I |
| Ümbritseva õhu temperatuur | -20 kuni +40 °C |
| Ühenduvus | Bluetooth 2,4 - 2,48 GHz |
| Põhifunktsioonid | Infrapunatuvastus, reguleerimine STEINEL Connect rakenduse kaudu, taimer, võrku ühendamine kuni 10 valgustiga |
| Hooldus ja puhastamine | Puhastada niiske lapiga, ilma pesuvahendita |
| Ohutus | Enne sekkumist lülitage toide välja, paigaldus vastavalt NF C-15100 standardile |
| Varuosad | Vahetatav GU10-LED valgusallikas (max. 9 W) |
| Garantii | 3 aastat tootja garantii (v.a valgusallikad) |
Korduma kippuvad küsimused - Spot ONE SC STEINEL
Kasutajate küsimused teemal Spot ONE SC STEINEL
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lamp PDF-formaadis tasuta! Leidke oma juhend Spot ONE SC - STEINEL ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. Spot ONE SC kaubamärgi STEINEL.
KASUTUSJUHEND Spot ONE SC STEINEL

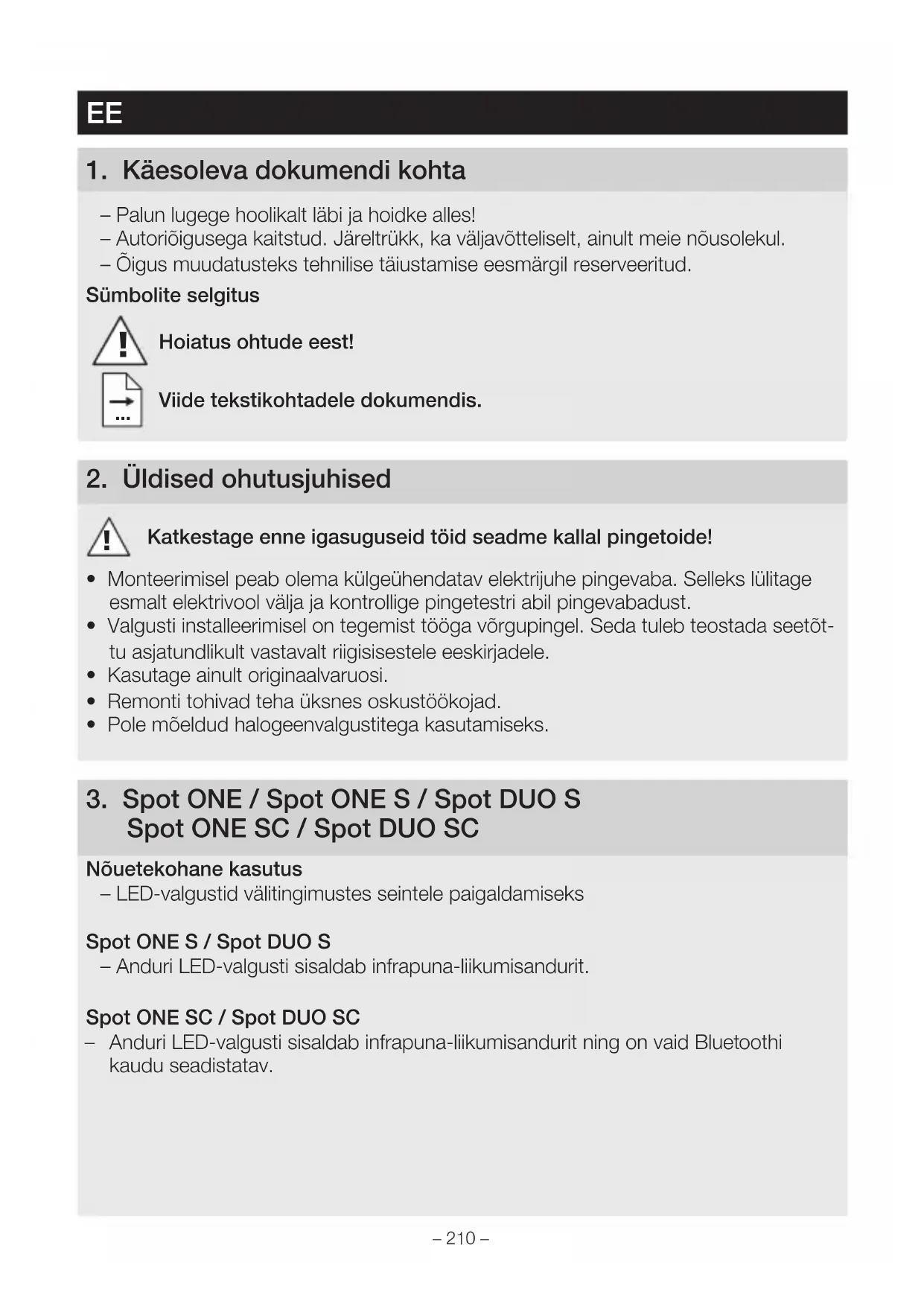

1. Käesoleva dokumendi kohta
- Palun lugege hoolikalt labi ja hoidke alles!
- Autoröigusega kaitstud. Järeltrückk, ka valjavötteliselt, ainult meie nõusolekul.
- Oigus muudatusteks tehnilise tãiustamise eesmãrgil reserveeritud.
Sumbolite selgitus
Hoiatus ohtude eest!
Viide tekstikohtadele dokumendis.
2. Üldised ohutusjuhised
Katkestage enne igasuguseid toid seadme kallal pingetoide!
- Monteerimisel peab olema külgeühendatav elektrijuhe pingevaba. Selleks lulitag esmalt elektrivool valja ja kontrollige pingetestri abil pingevabadust.
- Valgusti installeerimisel on tegemist tooga vorgupingel. Seda tuleb teostada seetottu asjatundlikult vastavalt riigisisestele eeskirjadele.
- Kasutage ainult originaalvaruosi.
- Remonti tohivad teha üksnes oskustökojad.
- Pole moeldud halogeenvalgustitega kasutamiseks.
Mittesihipärane kasutamine
-LED-lamp ei ole hamardatav.
Ei ole hamardatav
Spot ONE tarnekomplekt (Joon. 3.1)
- Valgusti
- 3 Kruvi
-3Tüüblit
-3 Distantshoidikut
Spot DUO tarnekomplekt (Joon. 3.2)
- Valgusti
- 4 Kruvi
-4Tüüblit
-4 Distantshoidikut
Toote mōdud
Toote ülevaade (Joon. 3.5)
A Seinahoidik
B Ühendusklemm
C Kinnituskruvi
D Valgusti jalg
E Valgusti korpus
F Hämaruse seadmine (ainult Spot ONE S / DUO S)
G Aja seadistamine (ainult Spot ONE S / DUO S)
Anduri Spot ONE S / DUO S tuvastuspiirkond (Joon. 3.6 - 3.8)
Valgustugevuse jaotus (Joon. 3.9)
4. Elektriline ühendus
Vörgutoitejuhe koosneb 3-soonelisest kaablist:
L = faas (enamasti must, pruin voi hall)
N = neutraaljuht (enamasti sinine)
PE = kaitsejuht (roheline / kollane)
Kahtluse korral peate kaablid tuvastama pingetestriga ning lopuks uesti pinge alt vabastama. Faas (L), neutraaljuht (N) ja kaitsejuht uhendatakse (PE) uhendusklemmide külge.
Tähtis!
Uhenduste omavaheline aravahetamine pohjustab hiljem seadmes voi kaitsmekarbis Iuhise. Sellisel juhul tuleb uksikud kaablid uuesti tuvastada ning uhendada. Vorgutoitejuhtmesse voib olla iseenesestmoistetavalt installeeritud sisse ja valja lilitamiseks vorgululiti.
Vorgustamine
on mōeldud valgustite ühendamiseks. Paralleelselt saab ühendada kuni 10 seda tuüpi valgustit. (Joon. 4.1)
5. Montaaž
- Kontrollige kõiki koostedetailsi kahjustuste suhtes.
- Arge vötke toodet kahjustuste korral käiku.
- Valgusti paigaldamisel tuleb silmas pidada, et see kinnitataks raputuskindlalt.
Valige tooraadiust ja liikumise tuvastamist arvesse vottes sobiv montaažikoht.
Liikumise usaldusvärseima tuvastamise saavutate, kui monteerite seadme kõndimise suunas küljele ja takistused (nagu nt puud, mürid jms) ei tõkesta sensori vaatevalja.
Montažisammud
Lulitage voolutoide valja. (Joon. 4.1)
Vabastage kinnituskruvid ja eemaldage valgusti korpusseinahoidikust. (Joon. 5.1)
Vabastage pistikklemmid ja eemaldage valgusti korpusseinahoidikust. (Joon. 5.2)
- Margistage puurimisavad. (Joon. 5.3)
- Puurige avad ja pange tüüblid sisse. (Joon. 5.4)
Suvispaigaldus (Joon. 5.5)
- Pindpaigaldus koos distantsihoidikutega (Joon. 5.6)
- Kinnitage kinnitusrihm seinahoidikusse ja paigaldage pistikklemm. (Joon. 5.7)
- Ühendage ühenduskaabel külge. (Joon. 5.8)
- Mitme valgusti ühendamisel murdke kinnituslapats valja. (Joon. 5.8)
- Asetage valgusti korpusseinahoidikule. (Joon. 5.9)
- Kinnitage likustuskruvi (Joon. 5.9)
Lulitagevoolutoide sisse. (Joon.5.9)
- Teostage seaded ,6. Talitlus
6. Talitlus
Valgustil soovitud rakendumislave saab u 2 - 1.000 lx vahemikus sujuvalt seadistada.
- Seadistusregulaatori asend = päevavalgusrežiim (valgustusest söltumatu)
- Seaderegulaator peale seatud = hämardusrežiim (u 2 lx.)
Tuvastuspiirkonna seadmisel ja paëvalguses talitlustesti labiviimisel peab seaderegulaator peal paiknema.
Valgusti soovitud valgustuskestust saab vahemikus u 8 sekundist kuni 35 minutini sujuvalt muuta. Enne selle aja moedumist kaktivatakse taimer iga tuvastatud liikumisega uuesti.
- Reguleerseade + = u 35 min
- Reguleerseade = = u 8 sek
Markus
Uute liikumiste tuvastamine on pärast valgusti igakordset valjalulitustoimingut katkestatud u 1 sekundiks. Alles selle aja moödumisel saab valgusti liikumisega uuesti sisse lülitada.
Spot DUO S
Algne seadistus:
molemad valgustipead on omavahel seotud ja lulituvad alati samal ajal sisse ja valja.
Kahe valgustipea eraldiseisvaks kasutamiseks tuleb eemaldada klemmidevaheline ühendus (↓1 ja ↓2).
Spot ONE SC / Spot DUO SC
Tehaseseadistused
- Hämaruse seadmine: 2.000 lx
- Aja seadmine: 5 sekundit
STEINEL Connect App
Valgusti seadistamiseks nutitelefoni voi tahvelarvatiga tuleb rakenduste veebipoest laadida alla STEINELi rakendus STEINEL Connect. Vajalik on Bluetooth toetav nutitelefon voi tahvelarvuti.
Android iOS
Rakenduse STEINEL Connect App kaudu saate seadistada järgmisi funktsioone:
- Aja seadmine
- Hämarusnivoo seadistamine
- Sisse- ja valjalulitamine
- Automaatne / manuaalne asukoha seadistamine
Vorgustamine
Ruhmade loomine - Valgustiruhmade nimetamine
Markus
Uute liikumiste tuvastamine on pärast valgusti igakordset valjalulitustoimingut katkesatatud u 1 sekundiks. Alles selle aja moödumisel saab valgusti liikumisega uuesti sisse lülitada.
Ajapohiseks sisse- ja valjalulitamiseks on Spot Connectil susteemisisiene kell. See sunkroniseerib end iga Bluetooth ühenduse puhul STEINEL Connect App kaudu automaatselt ühendatud nutitelefoni kellaga.
Oige funktsionaalsuse tagamiseks peab valgusti toitepingekatkestuse puhul looma ühenduse STEINEL Connect App kaudu. Süsteemisisene kell sunkroonitakse uesti nutitlefoni kellaga.
7. Valgusti pööramisala / valgusti vahetamine
Valgusti poÖramisala (Joon. 7.1/7.2)
Valgusti vahetamine
- Keerake lahti valgusti korpuse kate ja tommake valja. (Joon. 7.3)
- Keerake valgusti lahti ja tommake valja. (Joon. 7.4)
Paigaldage uus valgusti ja keerake kinni. (Joon. 7.5)
Paigaldage kate ja keerake kinni. (Joon. 7.6)
Tähtis!
Kasutage ainult GU10-LED valgustit kuni 9 W.
Markus
Veenduge valgusti vahetamisel, et tihend ja tihendi pind ei oleks maardunud ega kahjustatud.
8. Hooldus
Toode on hooldusvaba.
Valgusteid saab määrdumise korral puhastada niiske lapiga (ilma puhastusvahendita).
Tähtis! Juhtimisseade ei ole vahetatav.
9. Utiliseerimine
Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.
Arge visake elektriseadmeid olmejäatmete hulkal!
Ainult ELi riikidele:
Vastavalt vanu elektri- ja elektronikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusahelises öiguses tuleb kasutuskölmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.
10. Vastavusdeklaratssoon
Käesolevaga deklareerib STEINEL GmbH, et käesolev raadioseadme tüup Spot ONE SC / Spot DUO SC vastab direktivi 2014/53/EL nõuetele. ELi vastavusdeklaratsioni täielik tekst on kättesaadav järgmisel internetiaadressil: www.steinel.de
11. Tootja garantii
Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaset kehtivate eeskirjade alusel kontrollitud ning seejärel labinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja toökorras oleku kohta. Garantiaag on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kulvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võresemetele põhjustatud järgkahjud on valistatud. Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatseki või arvega (ostukuupaev ja muüja tempel) ja korralikult pakituna vastavasse teeninduspunktti.
Remonditeenus:
Pärast garantiiaja lõppu voi puuduste korral, millele garantii ei kehti, kúsige parandamisvoimaluste kohta lahimast teenindusjaamast järele.
| 12. Tehnilised andmed | |
| Mõötmied (Ø × T) (L x K x S) | Spot ONE / ONE S / ONE SC: 0 97 × 175 mm Spot DUO S / DUO SC: 98 × 247 × 175 mm |
| Vörgupinge 220 - 240 V, 50/60 Hz | |
| Vöimsustarve (Pon)* Spot ONE: 6,7 W | Spot DUO S: 2 × 7,5 W Spot DUO SC: 14,6 W |
| Lampide valgusvoog / heledus* Spot ONE: | Spot DUO S: |
| 512 Im; 76,4 Im/W | 2 × 512 Im; 68,6 Im/W |
| Spot ONE S: | Spot DUO SC: |
| 512 Im 68,6 Im/W | 1.024 Im; 70,1 Im/W |
| Spot ONE SC: | |
| 512 Im; 66,6 Im/W | |
| (Valgusti) ooterežiim Spot ONE S: | Spot DUO S: 2 × 0,5 W Spot DUO SC: 0,42 W |
| 2 × 0,5 W | |
| Spot ONE SC: 0,42 W | |
| Valgusti valgusvoog 620 Im 92,5 Im/W | |
| Valgusti võimsustarve 6,7 W | |
| Vörgu ooterežiim Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W | |
| Värvtemperatuur* 3.000 K (soe-valge) | |
| Värvuse taasesitusindeks* R a > 80 | |
| Keskmine mõötmise eluiga* L70B50 25 °C juures: > 20.000 h | |
| Värvikonsistents SDCM* Algväärtus: 6 | |
| Valgustugevuse jaotus* | |
| Sensortehnika | Spot ONE / DUO S, ONE / DUO SC: Passivne infrapuna |
| Tuvastusala, tuvastusnurk | Spot ONE / DUO S, ONE / DUO SC: 90° |
| Tuvastusala, avanemisnurk | Spot ONE / DUO S, ONE / DUO SC: 90° |
| Tuvastusraadius | Spot ONE / DUO S, ONE / DUO SC: max 10 m |
| Lambipirn | GU10 LED valgusti (max 9 W) |
| Aja seadmine Spot ONE / DUO S: 8 s - 35 min Spot ONE / DUO SC: 5 s - 60 min |
| Hämarusnivoo seadistamine Spot ONE / DUO S: 2 - 1.000 lx Spot ONE / DUO SC: 2 - 2.000 lx |
| Kaitseliik IP44 |
| Kaitseklass I |
| Keskkonnatemperatuur -20 - +40 °C |
| Bluetooth sagedus Spot ONE / DUO SC: 2,4 - 2,48 GHz |
| Bluetooth saatmisvõimsus Spot ONE / DUO SC: 5 dBm / 3 mW |
| Energiatõhususe klass Selles tootes on üks valgusallikas / kaks valgusal- likat energiatõhususe klassiga F. |
- kaasasoleva LED-valgusti jaoks
13. Käitusrikked
Rike Pöhjus Abi
| LED-valgusti ei lūlitu sisse | ■Kaitse on vallandunud, pole sisse lūlitatud, juhe on katki | ■Lūlitage kaitse sisse, vahetage välja, lūlitage võrgulūliti sisse; kontrol- lige juhet pingetestriga |
| ■Lühis | ■Kontrollige ühendusi | |
| ■Valgusallikas defektne | ■Valgusti vahetamine | |
| LED-sensorvalgusti ei lūlitu sisse | ■Päevarežimi puhul hämarseseadistus örežimiil | ■Seadistage uesti |
| ■Võrgulūliti VÄLJAS | ■Lūlitage sisse | |
| ■Kaitse on vallandunud | ■Lūlitage kaitse sisse või vahetage välja; vajaduse korral kontrollige ühendust | |
| ■Tuvastuspiirkond suuna-tult seadmata | ■Häalestage uesti | |
| LED-sensorvalgusti ei lūlitu välja | ■Pdev liikumine tu-vastuspiirkonnas | ■Kontrollige piirkonda ja häalestage vajadusel uesti või katke kinni |
| LED-sensorvalgusti ei lūlitu SISSE / VÄLJA | ■Loomad liiguvad tu-vastuspiirkonnas | ■Põrake sensor kör-gemale; seadistage piirkond ümber |
| LED-sensorvalgusti lūlitub soovimatult sisse | ■Tuul liigutab tuvastuspiir-konnas puid ja põõsaid | ■Seadke piirkond ümber |
| ■Tuvastatakse autosid tänaval | ■Seadke piirkond ümber | |
| ■Ilmastikust (tuul, vihm, lu-mi), ventilatorite heitõhust või avatud akendest põh-justatud äkiline temperatu-urimuutus | ■Muutke piirkonda, mu-utke montaažikohta | |
| ■Anduri LED-valgusti kõi-gub (liigub) nt tuuleilide või tugeva saju tõttu | ■Paigaldage anduri LED-valgusti kindlale aluspinnale. |
