Spot ONE SC - Svetilka STEINEL - Brezplačna navodila za uporabo

Vrsta izdelka	Zunanja LED svetilka z infrardečim detektorjem gibanja
Znamka	Steinel
Model	Spot ONE SC
Mere (Ø × G)	Ø 97 × 175 mm
Napajanje	220-240 V, 50/60 Hz
Moč	7,9 W
Svetlobni tok	512 lm
Barvna temperatura	3000 K (toplo bela)
Indeks barvnega upodabljanja (Ra)	> 80
Povprečna življenjska doba	> 20.000 h (L70B50 pri 25°C)
Kot zaznavanja	90°
Doseg detektorja	najv. 10 m
Svetilni vir	GU10-LED (najv. 9 W)
Nastavljiva zakasnitev	5 s do 60 min (prek aplikacije)
Nastavljiv prag vklopa	2 do 2000 lx
Stopnja zaščite	IP44
Zaščitni razred	I
Okoliška temperatura	-20 do +40 °C
Povezljivost	Bluetooth 2,4 - 2,48 GHz
Glavne funkcije	Infrardeče zaznavanje, nastavitev prek aplikacije STEINEL Connect, časovnik, povezovanje do 10 svetilk
Vzdrževanje in čiščenje	Čistiti z vlažno krpo, brez detergenta
Varnost	Pred posegom izključite napajanje, namestitev v skladu s standardom NF C-15100
Nadomestni deli	Zamenljiv svetilni vir GU10-LED (najv. 9 W)
Garancija	3 leta proizvajalca (razen svetilnih virov)

Pogosto zastavljena vprašanja - Spot ONE SC STEINEL

Kako namestiti svetilko Spot ONE SC?

Izključite električno napajanje. Pritrdite stenski nosilec na steno po vrtanju lukenj in vstavljanju moznikov. Priključite napajalni kabel (L, N, PE) na sponko. Nataknite ohišje svetilke na nosilec in zategnite pritrdilni vijak. Za podrobnosti si oglejte navodila.

Kako nastaviti prag vklopa in zakasnitev?

Za modele SC uporabite aplikacijo STEINEL Connect. Prag vklopa se nastavi od 2 do 2000 lx, zakasnitev od 5 s do 60 min.

Zakaj se svetilka ne prižge?

Preverite, ali varovalka ni sprožena, ali je napajanje vklopljeno in ali svetilni vir ni pokvarjen. Podnevi se prepričajte, da prag vklopa ni nastavljen na nočni način.

Kako zamenjati svetilni vir?

Odpravite pokrovno steklo, odstranite stari LED vir GU10 in ga zamenjajte z novim (najv. 9 W). Privijte steklo nazaj, pri tem preverite stanje tesnila.

Kako povezati svetilko prek Bluetootha?

Prenesite aplikacijo STEINEL Connect iz AppStore ali Google Play. Vklopite Bluetooth na pametnem telefonu in sledite navodilom v aplikaciji za seznanitev svetilke.

Ali lahko svetilko uporabljam s regulatorjem?

Ne, svetilka ni združljiva z regulatorjem. Namenjena je uporabi brez regulatorja.

Kako očistiti svetilko?

Čistite z vlažno krpo. Ne uporabljajte detergenta, saj lahko poškoduje izdelek.

Kaj storiti, če se svetilka nenehno vklaplja in izklaplja?

To je lahko posledica premikanja živali v območju zaznavanja ali temperaturnih nihanj. Usmerite detektor drugače ali delno zakrijte območje.

Koliko svetilk je mogoče povezati v omrežje?

Do 10 svetilk tega tipa je mogoče vzporedno povezati. Za povezovanje v omrežje uporabite priključek '↓'.

Kakšna je trajanje garancije?

Garancija proizvajalca traja 3 leta od datuma nakupa, razen za zamenljive svetilne vire. Shranite dokazilo o nakupu.

NAVODILA ZA UPORABO Spot ONE SC STEINEL

Teprve po uplynuti teto doby muge svitiidlo pri pohybu zase zapnout svetlo.

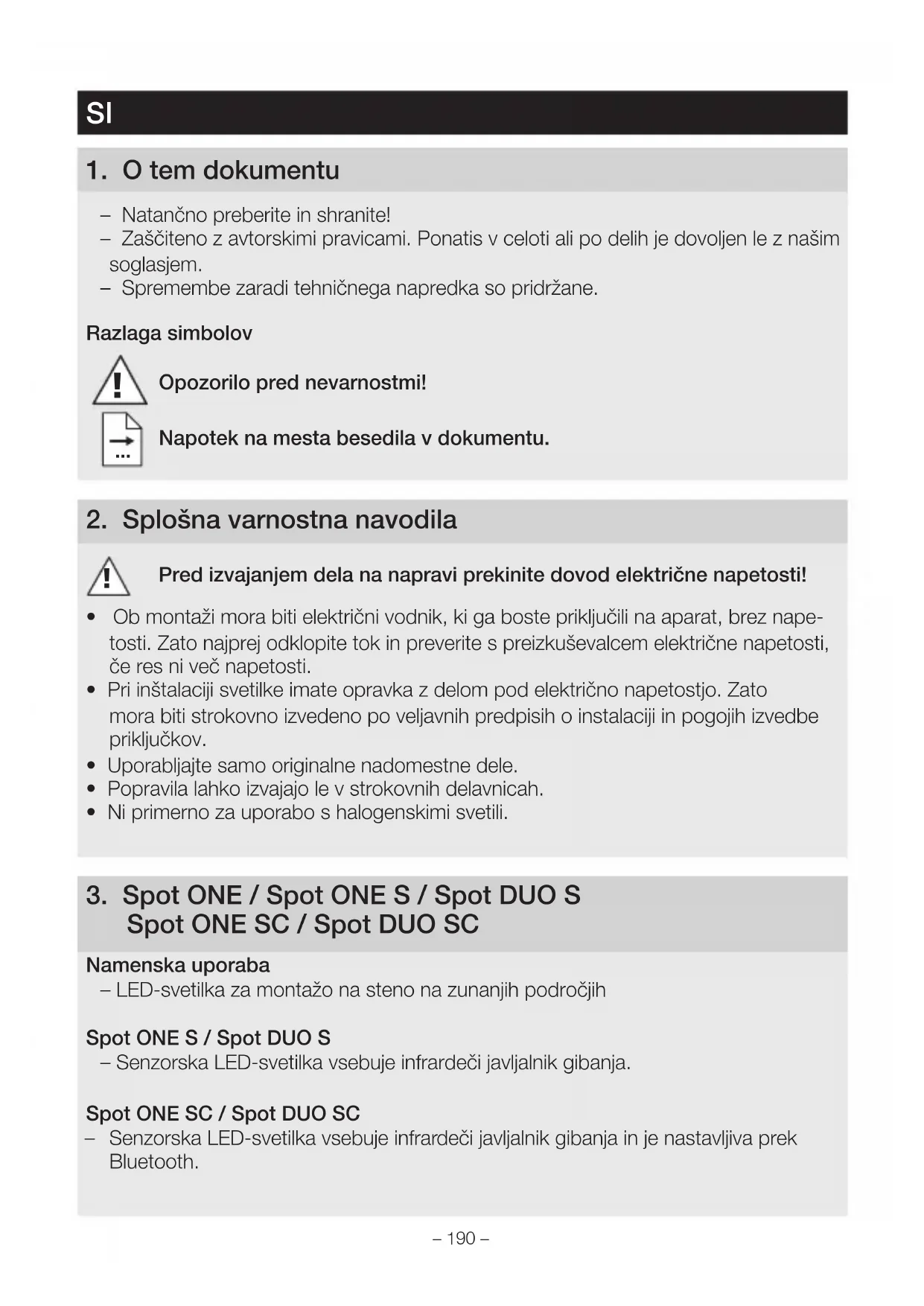

2. Splošna varnostna navodila

Pred izvajanjem dela na napravi prekinite dovod elektriche napetosti!

• Ob montaži mora biti elektrčni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem elektrčne napetosti,Če res ni vec napetosti.
• Pri instalaciji svetilke imate opravka z delom pod elektricno napetostjo. Zato mora biti strokovno izvedeno po veljavnih predpisih o instalaciji in pogojih izvedbe priključkov.
• Uporabljaiteismooriginalnenadomestndele.
• Popravila lahko izvajajo le v strokovnih delavnicah.
• Ni primerno za uporabo s halogenskimi svetili.

• LED-svetilka za montažo na steno na zunanjih področjih

• Senzorska LED-svetilka vsebuje infrardeči javljalnik gibanja.

Spot ONE SC / Spot DUO SC

• Senzorska LED-svetilka vsebuje infrardeči javljalnik gibanja in je nastavljiva prek Bluetooth.

Nenamenska uporaba

-LED-svetilke ni mogoče zatemniti.

Ni mogoče

zatemniti

Obseg dobave sijalke Spot ONE (SI. 3.1)

• Svetilka
• Trije vijaki
  Trije vložki
  -3 Distančniki

Obseg dobave sijalke Spot DUO (SI. 3.2)

• Svetilka
• Štirje vijaki
• Stirje mozniki
  -4 Distančniki

Mere izdelka

Spot ONE (SI. 3.3)

Spot DUO (SI. 3.4)

Pregled sestavnih delov (Sl. 3.5)

A Zidno držalo
B Prikljucna sponka
C Varnostni vijak
D Noga svetilke
E Ohišje svetilke
F Nastavitev zatemnitve (samo Spot ONE S / DUO S)
G Nastavitev Časa (samo Spot ONE S / DUO S)

Območje zaznavanja sijalke Spot ONE S / DUO S (SI. 3.6 - 3.8)

Razdelitev jakosti svetlobe (Sl. 3.9)

Elektricna napeljava je sestavljena iz 3-žilmega kabla:

L = fazni vodnik (obicajno crn, rjav ali siv)

N = nevtralni vodnik (največkrat moder)

PE = varmostni vodnik (zeleno-rumen)

V primeru dvoma morate napeljave identificirati z indicatorjem napetosti; nato pa ponovno preklopite na stanje brez napetosti. Fazo (L), nevtralnik vodnik (N) in zašcitni vodnik (PE) priključite na priključno sponko.

Pomembno:

Pomešanje priključkov lahko privede kasneje v aparatu ali elektrčni omarici do kratke-ga stika. V tem primeru morate vse napeljave znova identificirati in na novo povezati. Na omrežni kabel lahko instalirate omrežno stikalo za vklop in izklop.

Povezava v omrežje

"ş je predviden za omrežno povezavo svetilk. Vzporedno je mogoče priklopiti največ 10 svetilk tega tipa. (SI. 4.1)

5. Montaža

• Preverite vse sklope, ali so poskodovani.
• Poškodovanega izdelka ne uporabljajte.
• Pri montaži svetilke je treba paziti, da je ta pritrijena brez tresljajev.
• Izberiteprimeren kraj montaze in upostevejte doseg zaznavanja gibanja.

Najbolj varno zaznavanje gibanja dosežete, Če napravo montirate stransko gledo na smer hoje in senzorja ne zastirajo ovire (npr. drevesa, stene itd.).

Navodila za montažo

• Izklopite oskrbo z energijo. (SI. 4.1)
• Ločite varnostni vijaki ter ohišje svetilke od stenskega držala. (Sl. 5.1)
• Vtično sponko in ohišje svetilke ločite od stenskega držala. (SI. 5.2)
  Zarishite luknje za vrtanje. (SI. 5.3)
• Izvrtaje luknje in vstavite vložke. (Sl. 5.4)
• Podometna montaža (SI. 5.5)
  Nadometna montaža z distancniki (SI. 5.6)
• Prikljucite varnostni trak in nataknite vticno sponko na drzalo. (SI. 5.7)
• Priključite priključni kabel. (SI. 5.8)
• Pri povezavi več svetilk odtrgajte varnostno zaplato. (SI. 5.8)
• Ohišje svetilke nataknite na stensko držalo. (SI. 5.9)
• Pritrdite varnostni vijak. (SI. 5.9)
  Vklopite oskrbo z energijo. (SI. 5.9)
• Izvedite nastavitve "6. Funkcija"

6. Delovanje

Tovarníške nastavitve

• Nastavitev zatemnitve: 1.000 luksov
• Nastavitev Časa: 8 sekund

Nastavitev zatemnitve (SI. 6.2 F)

Želeno mejo vklopa senzorja svetilke lahko brezstopenjsko nastavite od priblžno 2 luksa do 1.000 luksov.

• Nastavni gumb na = svetenje ob dnevni svetlobi (neodvisno od osvetljenosti)
• Gumb za reguliranje nastavljen na = delovanje ob mraku (pribl. 2 luksa).

Pri nastavitvi območja zajemanja in za test delovanja pri dnevni svetlobi mora biti gumb za reguliranje na

Nastavitev casa (Sl. 6.2 G)

Želeni Čas svetlenja luči lahko brezstopenjsko nastavite od priblžno 8 sek. do najv. 35 min. Z vsakim zaznanim gibanjem pred iztekom nastavljenega Časa se ura postavi na začetak.

• Nastavitveni gumb na + = ca. 35 minut
• Nastavitveni gumb na = pribl. 8 sekund

Napotec:

Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za prbl. 1 sekundo prekinjeno. Šele potem ko je ta Čas potekel, lahko svetilka ob zaznanem gibanju zopet zasveti.

Spot DUO S

Dobavno stanje:

Obe svetilni glavi sta povezani in se vedno istorcasno vklopita in izklopita.

Za individualno delovanje obeh svetilnih glav je povezavo med sponkama treba odstraniti (↓1 in 2).

Spot ONE SC / Spot DUO SC

Tovarníške nastavitve

• Nastavitev zatemnitve 2.000 luksov
• Nastavitev Časa: 5 sekund

STEINEL Connect App

Za konfiguracio svetilke s pametnim Telefonom je treba iz AppStore sneti aplikacijo STEINEL Connect App. Potreben je za Bluetoothprimeren pametni Telefon ali tablicni računalnik.

Android iOS

Naslednje funkcjje so nastavljite prek aplikacije STEINEL Connect:

• Nastavitev Časa
• Nastavitev zatemnitve
• Časi vklopa in izklopa
• Situativno avtomatsko / ročno krmilje
• Povezava v omrežje
• Tvorjenje skupin
• Poimenovanje skupin in svetilk

Napotec:

Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za prbl. 1 sekunde prekinjeno. Šele potem ko je tačas potekel, lahko svetilka ob zaznanem gibanju zopet zasveti.

ZaČasovno nastavljen vklop ali izklop ima svetilka Spot Connect interno uro. Ta se pri vsaki povezavi Bluetooth samodejno sinhronizira prek aplikacije STEINEL Connect zuro povezanega pametnega Telefona.

Za zagotovitev pravilnega delovanja je po prekinitvi napetosti svetilke treba prek aplickjce STEINEL Connect vzpostaviti povezavo. Interna ura se znova sinhronizira z uro pametnega Telefona.

7. Območje vrtenja svetilke / Menjava sijalke

Območje vrtenja svetilke (SI. 7.1/7.2)

Menjava svetila

• SprostitePokrivno plošćico na ohišju svetilke in jo izvlecite ven. (SI. 7.3)
• Sprostite sijalko in jo izvlecite ven. (SI. 7.4)
  Vstavite novo sijalko in jo trdno privijte. (SI. 7.5)
• NamestitePokrivno ploščico in jo trdno privijte. (SI. 7.6)

Pomembno:

Uporabite samo GU10-LED-sijalko do največ 9 W.

Napotec:

Pri menjavi sijalke zagotovite, da tesnilo in tesnilna povrsina ne bosta umazana ali poškodovana.

8. Vzdrževanje

Izdelka ni treba vzdrzevati.

Če je svetilka umazana, jo očistite z vlžno krpo (brez Čistil).

Pomembno: Krmilna naprava ni zamenljiva.

9. Odstranjevanje

Elektricne aparate, opremo in embalazo oddajte v okolju priazno ponovno predelavo.

Elektricnih aparatov ne odstranjujte s hišnimi opadki!

Samo za države chanice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektricnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektriche aparate, ki niso več upo-rabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

STEINEL GmbH potrjuje, da je tip radijske opreme Spot ONE SC / Spot DUO SC skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem splenetnem naslovu: www.steinel.de

11. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predisih ter koncno podvrzen nakljuci kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poskodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdřeivanja. Nadaljnje poskodbe na drugih predmetih so izključene.

Garancija bo odobrena vprimeru, da posljete nerazstavljeno napravo s katkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne sluzbe.

Servis za popravila:

Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.

12. Tehnični podatki
Mere (Ø × T) (V × S × G)	Spot ONE / ONE S / ONE SC: Ø 97 × 175 mm Spot DUO S / DUO SC: 98 × 247 × 175 mm
Omrežna napetost 220 – 240 V, 50/60 Hz
Poraba energije (Pon)* Spot ONE: 6,7 W Spot ONE S: 7,5 W Spot ONE SC: 7,9 W	Spot DUO S: 2 × 7,5 W Spot DUO SC: 14,6 W
Svetlobni tok/svetlost svetilke* Spot ONE: 512 Im; 76,4 Im/W Spot ONE S: 512 Im 68,6 Im/W Spot ONE SC: 512 Im; 66,6 Im/W	Spot DUO S: 2 × 512 Im; 68,6 Im/W Spot DUO SC: 1.024 Im; 70,1 Im/W
Stanje pripr. (svetilka) Spot ONE S: 2 × 0,5 W Spot ONE SC: ,42 W	Spot DUO S: 2 × 0,5 W Spot DUO SC: 0,42 W
Svetlobni tok sijalke 620 Im 92,5 Im/W
Poraba energije sijalke 6,7 W
Stanje pripravljenosti omrežja Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W
Temperatura barve* 3.000 K (topla bela)
Indeks barvne reprodukcije* R a > 80
Srednja izmerjenaŽiviljenjska doba* L70B50 pri 25 °C: > 20.000 ur
Barvna konsistencca SDCM* Začetna vrednost: 6
Razdelitev jakosti svetlobe*
Senzorska tehnika	Spot ONE / DUO S, ONE / DUO SC: Pasivno infrardeče
Območje zaznavanja: kot zaznavanja	Spot ONE / DUO S, ONE / DUO SC: 90°
Območje zaznavanja: kot odprtja	Spot ONE / DUO S, ONE / DUO SC: 90°
Doseg zaznavanja	Spot ONE / DUO S, ONE / DUO SC: maks. 10 m
Sijalke	GU10-LED-sijalka (maks. 9 W)

Nastavitev Časa Spot ONE / DUO S: 8 s - 35 min Spot ONE / DUO SC: 5 s - 60 min

Nastavitev zatemnitve Spot ONE / DUO S: 2 - 1.000 luksov Spot ONE / DUO SC: 2 - 2.000 luksov

Vrsta zaščite IP44

Razred zaščite I

Temperatura okolice -20 - +40 °C

Frekvenca Bluetooth Spot ONE / DUO SC: 2,4 - 2,48 GHz

Oddajna moč Bluetooth Spot ONE / DUO SC: 5 dBm / 3 mW

Razred energetske učinkovitosti Ta izdelek vsebuje en/dva svetlobni vir/svetlobna vira razreda energijske učinkovitosti „F".

• za poljubno LED-sijalko

13. Motnje delovanja

Motnja Vzrok Pomoč

LED-svetilka se ne vklopi	■Varovalka se je sprožila, ni vklopljena, povezava je prekinjena	■Vklopite, zamenjaje varovalko, vklopite omrežno stikalo; preve- rite vod z indicatorjem napetosti
	■Kratki stik	■Preverite priključke
	■Okvarjena sijalka	■Menjava sijalke
Senzorska-LED-svetilka se ne vklopi	■Pri dnevem delovanju; nastavitev zatemnitve se nahaja na nočnem delovanju	■Ponovno nastavite
	■Omrežno stikalo je IZ- KLOPLJENO	Vklapljanje
	■Varovalka se je sprožila	■Vklopite, zamenjaje varovalko, po potrebi preverite priključek
	■Območje zaznavanja ni natančno nastavljeno	■Ponovno nastavite
Senzorska-LED-svetilka se ne izklopi	■Stalno premikanje na področju zajemanja	■Preverite področje in po potrebi ponovno nastavite oz. prekrijte
Senzorska-LED-svetilka stalno preklaplja VKLOP/ IZKLOP	■V področju zaznavanja se premikajoŽivali	■Senzorzasukajte navzgor; prestavite področje
Senzorska LED-svetilka se nezaželeno vklopi	■Veter premika drevesa in grmovje na območju zaznavanja	■Spremenite območje
	■Szenor zaznava avtomo- bile na cesti	■Spremenite območje
	■Nenadne spremembe temperature zaradi vremena (veter, dež, sneg) ali zraka iz ventil- torjev, odprtih oken	■Spremenite področje, prestavite mesto montaže
	■Senzorska-LED-svetilka niha (se premika) npr. zaradi vetra ali močnih padavin	■Montirajte senzorsko LED-svetilko na trdno podlago
