MANUAL DE UTILIZARE Spot ONE SC STEINEL

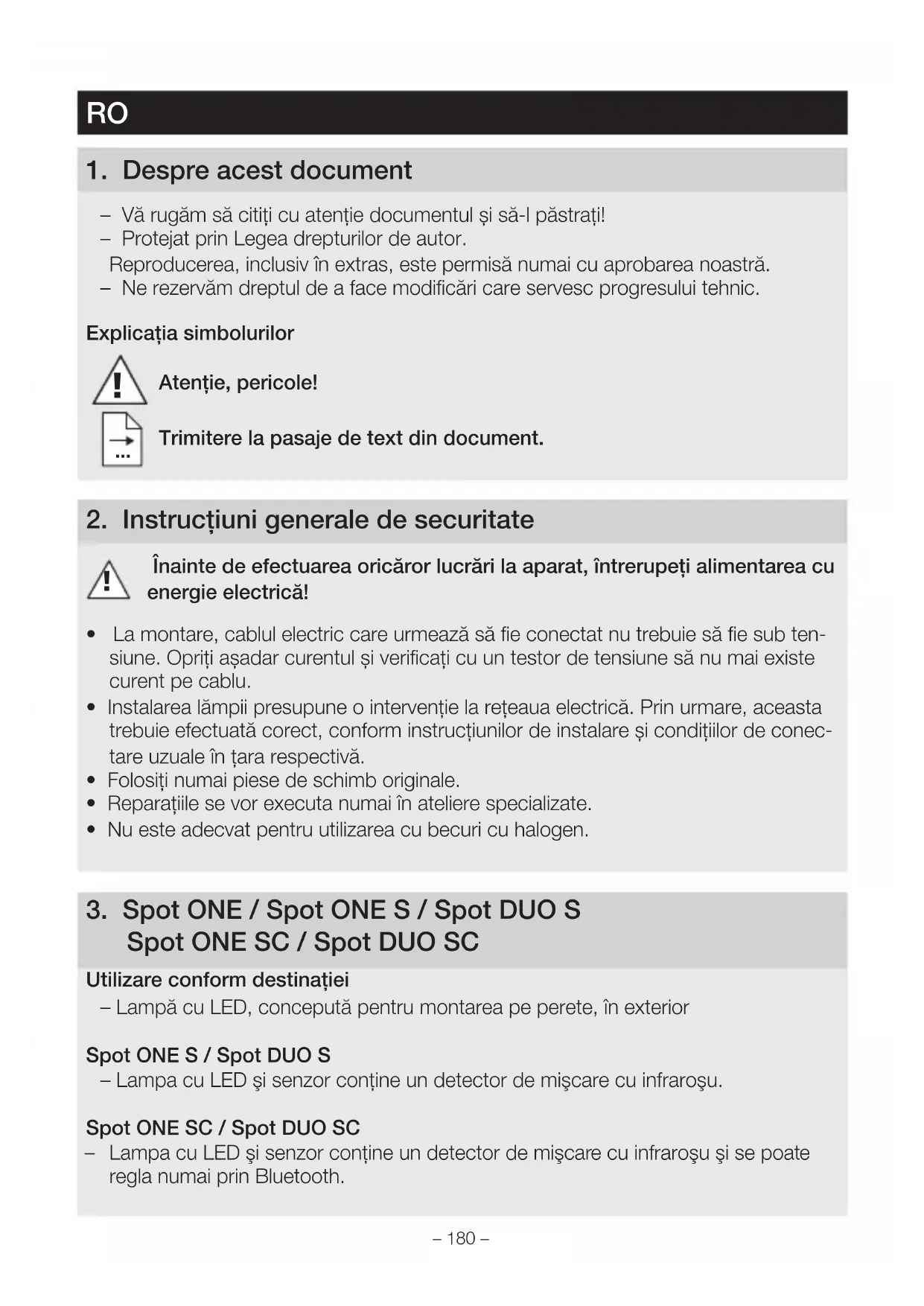

– Vă rugăm să citiţi cu atenţie documentul și să-l păstraţi! – Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră. – Ne rezervăm dreptul de a face modificări care servesc progresului tehnic. Explicaţia simbolurilor

2. Instrucţiuni generale de securitate

Înainte de efectuarea oricăror lucrări la aparat, întrerupeţi alimentarea cu energie electrică!

• La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub ten- siune. Opriţi așadar curentul și verificaţi cu un testor de tensiune să nu mai existe curent pe cablu.

• Instalarea lămpii presupune o intervenţie la reţeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucţiunilor de instalare și condiţiilor de conec- tare uzuale în ţara respectivă.

• Folosiţi numai piese de schimb originale.

• Reparaţiile se vor executa numai în ateliere specializate.

• Nu este adecvat pentru utilizarea cu becuri cu halogen.

3. Spot ONE / Spot ONES / Spot DUOS

Spot ONESC / Spot DUO SC Utilizare conform destinaţiei – Lampă cu LED, concepută pentru montarea pe perete, în exterior Spot ONES / Spot DUOS – Lampa cu LED şi senzor conţine un detector de mişcare cu infraroşu. Spot ONESC / Spot DUOSC – Lampa cu LED şi senzor conţine un detector de mişcare cu infraroşu şi se poate regla numai prin Bluetooth.– 181 – Utilizare neconformă destinaţiei – Lampa cu LED nu are trepte de luminozitate. Fără trepte de luminozitate Volumul livrării Spot ONE (Fig. 3.1) – Lampă – Trei şuruburi – Trei dibluri – Trei distanţiere Volumul livrării Spot DUO (Fig. 3.2) – Lampă – Patru şuruburi – Patru dibluri – Patru distanţiere Dimensiunile produsului Spot ONE (Fig. 3.3) Spot DUO (Fig. 3.4) Prezentare sintetică a produsului (Fig. 3.5) A Suport de perete B Bornă de conexiune C Şurub de siguranţă D Piciorul lămpii E Carcasa lămpii F Setarea luminozităţii de comutare (numai Spot ONES / DUOS) G Temporizare (numai Spot ONES / DUOS) Domeniu de detecție Spot ONES / DUOS (Fig. 3.6 – 3.8) Distribuirea intensităţii luminii (Fig. 3.9)

4. Conexiune electrică

Schemă de conexiuni (Fig. 4.1) Circuitul de alimentare este format dintr-un cablu cu 3 fire: L = conductor de fază (de obicei negru, maro sau gri) N = conductor neutru (de obicei albastru) PE = conductor de protecţie (verde / galben) RO– 182 – Dacă aveţi îndoieli, trebuie să identificaţi conductorii cu ajutorul unui creion de tensiu- ne. După aceea ei trebuie scoşi din nou de sub tensiune. Faza (L), conductorul neutru (N) şi conductorul de protecţie (PE) se conectează la blocul terminal. Important: Inversarea conexiunilor duce la scurtcircuit la aparat sau la tabloul de siguranţe. În acest caz trebuie identificat din nou fiecare cablu și ulterior refăcute conexiunile corecte. Pe cablul de alimentare se poate monta, bineînţeles, un întrerupător de reţea, pentru activare și dezactivare. Conectivitate în reţea " " serveşte interconectării lămpilor. Se pot conecta în paralel până la 10 lămpi de acest tip. (Fig. 4.1)

• Verificaţi toate componentele pentru a constata dacă prezintă deteriorări.

• Nu puneţi în funcţiune produsul dacă prezintă deteriorări.

• La montarea lămpii trebuie avut grijă să nu fie supusă trepidaiilor.

• Alegeţi un loc adecvat pentru montare, ţinând cont de raza de acţiune și de detec- tarea mișcării. Cea mai sigură detectare a mișcării se obţine atunci când aparatul este montat lateral faţă de direcţia de mers și nu există obstacole (de exemplu copaci, ziduri etc.) care să împiedice vizibilitatea senzorului. Etapele montării

• Opriţi alimentarea cu curent. (Fig. 4.1)

• Desfaceţi șurubul de siguranţă și detașaţi carcasa lămpii din suportul de perete. (Fig.

• Decuplaţi clema de legătură și detașaţi carcasa lămpii din suportul de perete. (Fig.5.2)

• Marcaţi locul unde vor fi găurile. (Fig. 5.3)

• Faceţi găurile și introduceţi diblurile. (Fig. 5.4)

• Montaj sub tencuială (Fig.5.5)

• Montaj cablu pe tencuială cu distanţiere (Fig.5.6)

• Fixaţi banda de siguranţă la suportul de perete și poziţionaţi borna de legătură. (Fig.

• Racordaţi cablul de conexiune. (Fig. 5.8)

• În cazul interconectării mai multor lămpi, rupeţi eclisa de siguranţă. (Fig.5.8)

• Introduceţi carcasa lămpii pe suportul de perete. (Fig. 5.9)

• Înșurubaţi șurubul de siguranţă. (Fig. 5.9)

• Porniţi alimentarea cu curent. (Fig. 5.9)

Spot ONES / Spot DUOS Reglaje din fabrică – Luminozitate de comutare: 1.000 lucşi – Temporizare: 8secunde Reglarea luminozităţii de comutare (Fig. 6.2 F) Pragul dorit de comutare a lămpii poate fi reglat continuu de la cca. 2 până la 1.000lucși. – Buton poziţionat pe = regim de lumină naturală (independent de luminozitate) – Buton de reglaj poziţionat pe = regim în funcţie de luminozitatea ambientală (cca. 2 lucși) La reglarea ariei de detecţie și pentru verificarea funcţională la lumina zilei butonul de reglare trebuie să fie poziionat pe

Temporizare (Fig.6.2 G) Durata de iluminare dorită pentru lampă poate fi reglată continuu de la cca. 8secunde până la max. 35 minute. La fiecare mișcare detectată înaintea scurgerii acestei durate de timp, temporizatorul repornește de la zero. – Buton de reglare + = cca. 35 minute – Buton de reglare – = cca. 8secunde Indicaţie: După fiecare stingere a lămpii, o nouă detectare de mișcare este posibilă doar după o întrerupere de cca. 1 secundă. Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mișcării. Spot DUOS Stare la livrare: Cele două capete de lampă sunt interconectate, aprinzându-se şi stingându-se simultan. Pentru funcţionarea individuală a celor două capete de lampă trebuie îndepărtată conexiunea dintre cleme ( 1 şi 2). Spot ONESC / Spot DUOSC Reglaje din fabrică – Luminozitate de comutare: 2.000 lucşi – Temporizare: 5 secunde STEINEL Connect App Pentru configurarea lămpii cu smartphone sau tabletă trebuie descărcată aplicaţia STEINEL Connect App din AppStore. Este necesar un smartphone sau o tabletă cu Bluetooth. RO– 184 – Android iOS Următoarele funcţii se pot regla prin STEINEL Connect App: – Temporizare – Setarea luminozităţii de comutare – Timpi de pornire și oprire – Comandă situativă Automată/Manuală – Conectivitate în reţea – Formarea grupurilor – Denumirea grupurilor și lămpilor Indicaţie: După fiecare stingere a lămpii, o nouă detectare de mișcare este posibilă doar după o întrerupere de cca. 1 secundă. Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mișcării. Pentru aprindere şi stingere în funcţie de timp, Spot Connect are un ceas intern. La fiecare conexiune Bluetooth prin STEINEL Connect App, acesta se sincronizează automat cu ceasul smartphone-urilor conectate. Pentru a garanta funcţionarea corectă, după o întrerupere a tensiunii la lampă trebuie realizată o conexiune prin STEINEL Connect App. Ceasul intern se sincronizează din nou cu ceasul smartphone-ului.

7. Zona de pivotare a lămpii / schimbarea becului

Zona de pivotare a lămpii (Fig. 7.1/7.2) Schimbarea becului

• Desfaceţi geamul de protecţie de la carcasa lămpii și scoateţi-l. (Fig.7.3)

• Desfaceţi becul și scoateţi-l. (Fig. 7.4)

• Introduceţi noul bec și strângeţi-l. (Fig. 7.5)

• Poziţionaţi geamul de protecţie și strângeţi-l. (Fig. 7.6) Important: Nu utilizaţi decât becuri cu LED GU10 de până la max. 9 W.– 185 – Indicaţie: ( La schimbarea becului asiguraţi-vă că garnitura şi suprafaţa de etanşare nu sunt murdare sau deteriorate.

Produsul nu necesită lucrări de întreţinere. În caz de murdărire, lampa poate fi curăţată cu o lavetă umedă (fără detergent). Important: Aparatul de comandă nu se poate înlocui.

9. Eliminarea ca deşeu

Aparatele electrice, accesoriile și ambalajele trebuie să facă obiectul unei reciclări ecologice. Nu aruncaţi aparatele electrice la gunoiul menajer! Numai pentru ţările UE: În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislaţia naţională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

10. Declaraţie de conformitate

Prin prezenta, STEINEL GmbH declară că tipul de echipamente radio Spot ONESC / Spot DUOSC este în conformitate cu Directiva 2014/53/UE. Textul integral al declaraiei UE de conformitate este disponibil la următoarea adresă internet: www.steinel.de RO– 186 –

11. Garanţia de producător

Acest produs Steinel a fost fabricat cu maximă atenţie, verificat din punctul de vede-re al funcţionării şi al siguranţei şi supus unor controale aleatorii. Steinel garantează structura şi funcţionarea ireproşabilă a acestui produs. Termenul de garanţie este de 36de luni şi începe de la data vânzării produsului către consumator. Garanţia acope-ră deficienţele bazate pe defecte de material şi fabricaţie. Îndeplinirea garanţiei se re-alizează prin repararea sau înlocuirea pieselor defecte, conform opţiunii noastre. Ga-ranţia nu se aplică pieselor de uzură şi nici deteriorărilor sau deficienţelor cauzate de utilizarea sau întreţinerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanţia este valabilă doar dacă aparatul nedezasamblat es-te trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scur-tă descriere a defecţiunii, cu bonul de casă sau cu factura (cu data cumpărării şi cu ştampila distribuitorului).Reparaţii şi post-garanţie:După ieşirea din termenul de garanţie sau în cazul defecţiunilor pentru care nu bene-ficiaţi de reparaţii în garanţie, informaţi-vă cu privire la posibilitatea reparaţiei la centrul de service cel mai apropiat. PRODUCĂTORULUI

> 80 Durata medie de viaţă nominală* L70B50 la 25°C: > 20.000 ore Consistența culoriiSDCM* Valoare iniţială: 6 Distribuirea intensității luminii*

20° cd / 1000 lm 072C / 09C081C / 0C Tehnologie senzori Spot ONE/DUO S, ONE/DUO SC: pasiv infraroşu Domeniu de detecție: Unghi de detecție Spot ONE/DUO S, ONE/DUO SC: 90° Domeniu de detecție: Unghi de deschidere Spot ONE/DUO S, ONE/DUO SC: 90° Rază de detecţie Spot ONE/DUO S, ONE/DUO SC: max. 10m Sursă de lumină Sursă cu LED GU10 (max. 9 W) RO– 188 – Temporizare Spot ONE/DUO S: 8s – 35 min Spot ONE/DUO SC: 5 s – 60min Setarea luminozităţii de comutare Spot ONE/DUO S: 2 – 1.000lucşi Spot ONE/DUO SC: 2 – 2.000 lucşi Grad de protecţie IP44 Clasă de protecţie l Temperatură ambiantă -20 – +40 °C Frecvenţă Bluetooth Spot ONE/DUO SC: 2,4 – 2,48GHz Putere de emisie Bluetooth Spot ONE/DUO SC: 5dBm/3mW Clasa de eficienţă energetică Acest produs conţine o sursă de lumină / două surse de lumină din clasa de eficienţă energetică „F“.

• pentru sursa cu LED din pachetul de livrare– 189 – Defecţiune Cauză Remediu Lampa cu LED nu se aprinde Siguranţa a declanşat, aparat neconectat, cablu întrerupt Scurtcircuit Becuri defecte Cuplaţi siguranţa, înlocuiţi-o, cuplaţi întrerupătorul de reţea; verificaţi cablul cu ajutorul unui creion de tensiune Verificaţi conexiunile Schimbaţi becul Lampa cu LED și senzor nu se aprinde În regimul de zi, luminozita- tea la comutare este setată pe regim de noapte Întrerupător de reţea OPRIT Siguranţa a declanşat Domeniul de detecţie ne- reglat corespunzător Reglaţi din nou Porniţi întrerupătorul de reţea Cuplaţi siguranţa, înlocuiţi-o, eventual verificaţi legătura Reglaţi din nou Lampa cu LED și senzor nu se stinge Mişcare continuă în aria de detecţie Controlaţi zona şi eventual refaceţi reglajele, resp. introduceţi diafragme de obturare Lampa cu LED și senzor comută perma- nent PORNIT / STINS În domeniul de detecţie se mişcă animale Ridicaţi senzorul mai sus; modificaţi zona Lampa cu LED și senzor se aprinde necontrolat Vântul mişcă pomii şi tufişurile în domeniul de detecţie Este detectat traficul auto de pe şosea Modificare bruscă a tempe- raturii din cauza intempe- riilor (vânt, ploaie, zăpadă) sau sesizarea aerului eva- cuat de ventilatoare, ferestre deschise Lampa cu LED şi senzor oscilează (se mişcă) din cauza rafalelor de vânt sau a precipitaţiilor puternice Schimbaţi domeniul de detecţie Schimbaţi domeniul de detecţie Schimbaţi domeniul, schimbaţi locul de montaj Montaţi lampa cu LED şi senzor pe un substrat solid

13. Defecţiuni în funcţionare
