Spot ONE SC - Lamppu STEINEL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ulkoinen LED-valaisin infrapunaliiketunnistimella
Merkki	Steinel
Malli	Spot ONE SC
Mitat (Ø × P)	Ø 97 × 175 mm
Syöttöjännite	220-240 V, 50/60 Hz
Tehonkulutus	7,9 W
Valovirta	512 lm
Värilämpötila	3000 K (lämmin valkoinen)
Värintoistoindeksi (Ra)	> 80
Keskimääräinen käyttöikä	> 20 000 h (L70B50 25°C:ssa)
Tunnistuskulma	90°
Tunnistimen kantama	enintään 10 m
Valonlähde	GU10-LED (enintään 9 W)
Säädettävä viive	5 s - 60 min (sovelluksen kautta)
Säädettävä kynnysarvo	2 - 2000 lx
IP-luokitus	IP44
Suojausluokka	I
Ympäristön lämpötila	-20 - +40 °C
Yhteydet	Bluetooth 2,4 - 2,48 GHz
Tärkeimmät toiminnot	Infrapunatunnistus, säätö STEINEL Connect -sovelluksella, ajastin, verkottaminen enintään 10 valaisimen kanssa
Huolto ja puhdistus	Puhdista kostella liinalla, ilman pesuainetta
Turvallisuus	Katkaise virta ennen toimenpiteitä, asennus NF C-15100 -standardin mukaisesti
Varaosat	Vaihdettava GU10-LED-valonlähde (enintään 9 W)
Takuu	3 vuoden valmistajan takuu (lukuun ottamatta valonlähteitä)

Usein kysytyt kysymykset - Spot ONE SC STEINEL

Kuinka asentaa Spot ONE SC -valaisin?

Katkaise sähkövirta. Kiinnitä seinätuki seinään porattuasi reiät ja asetettuasi tulpat. Kytke verkkojohto (L, N, PE) liittimeen. Napsauta valaisimen kotelo tukeen ja kiristä lukitusruuvi. Katso lisätietoja käyttöohjeesta.

Kuinka säätää kynnysarvoa ja viivettä?

SC-malleissa käytä STEINEL Connect -sovellusta. Kynnysarvo säädetään 2 - 2000 lx, viive 5 s - 60 min.

Miksi valaisin ei syty?

Tarkista, ettei sulake ole palanut, syöttöjännite on päällä ja valonlähde ei ole viallinen. Päivällä varmista, ettei kynnysarvo ole yöasennossa.

Kuinka vaihtaa valonlähde?

Ruuvaa suojalasi irti, poista vanha GU10-LED-valonlähde ja vaihda se uuteen (enintään 9 W). Kiinnitä lasi takaisin tarkistaen tiivisteen kunto.

Kuinka yhdistää valaisin Bluetoothilla?

Lataa STEINEL Connect -sovellus AppStoresta tai Google Playsta. Ota Bluetooth käyttöön älypuhelimessa ja seuraa sovelluksen ohjeita valaisimen pariliitosta varten.

Voinko käyttää valaisinta himmentimen kanssa?

Ei, valaisin ei ole yhteensopiva himmentimen kanssa. Se on suunniteltu käytettäväksi ilman himmennintä.

Kuinka puhdistaa valaisin?

Puhdista se kostealla liinalla. Älä käytä pesuainetta, koska se voi vahingoittaa tuotetta.

Mitä tehdä, jos valaisin syttyy ja sammuu jatkuvasti?

Tämä voi johtua eläinten liikkeistä tunnistusalueella tai lämpötilan vaihteluista. Suuntaa tunnistin toisin tai peitä osittain aluetta.

Kuinka monta valaisinta voidaan verkottaa?

Enintään 10 tämän tyyppistä valaisinta voidaan kytkeä rinnan. Käytä liitäntä '↓' verkottamiseen.

Mikä on takuun kesto?

Valmistajan takuu on 3 vuotta ostopäivästä, lukuun ottamatta vaihdettavia valonlähteitä. Säilytä ostotodistus.

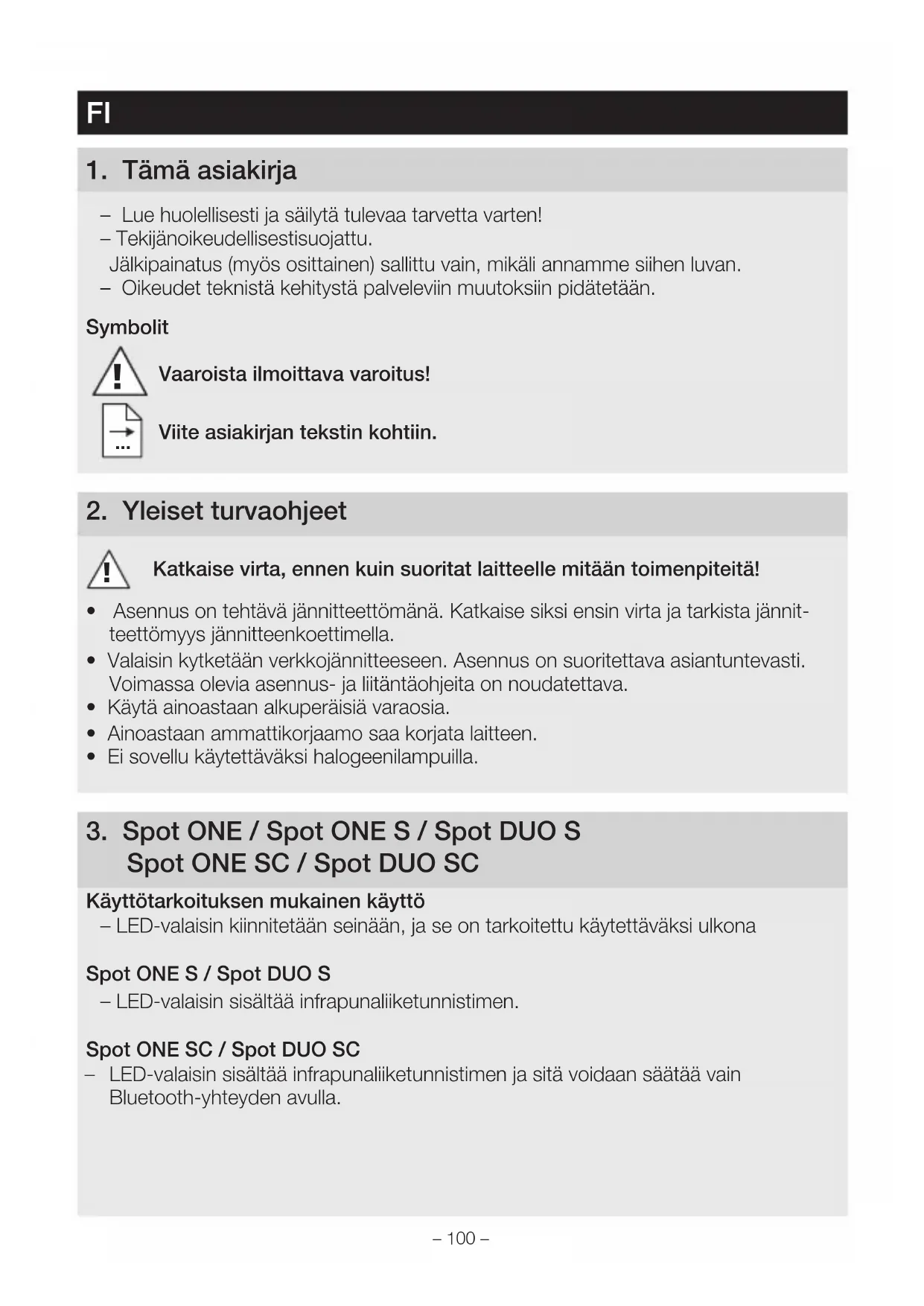

KÄYTTÖOHJE Spot ONE SC STEINEL

• Lue huolellisesti ja säilytä tulevaa tarvetta varten!
• Tekijänoikeudellisestisuojattu.

Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.

• Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetaän.

Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

！

Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteita!

• Asennus on tehtävää jannitteettömanä. Katkaise siksi ensin virta ja tarkista janniteteettömyys jannitteenkooettimella.
• Valaisin kytketaan verkkojannitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia asennus- ja liitantaohjeita on noudatettava.
• Käytä ainoastaan alkuperäisia varaosia.
• Ainoastaan ammatikorjaamo saa korjata laitteen.
• Ei sovellu käytettäväksi halogeenilampuilla.

Käytötarkoituksen mukainen käytto

• LED-valaisin kiinnitetaa nn seinaan, ja se on tarkoitettu kaytettavaksi ulkona

• LED-valaisin sisältaa infrapunaliiketunnistimen.

Spot ONE SC / Spot DUO SC

• LED-valaisin sisältaa infrapunaliiketunnistimen ja sitä voidaan säätäa vain Bluetooth-yhteyden avulla.

Käytötarkoituksen vastainen käytto

-LED-valaisinta ei voi himmentä.

Eihimmennettavissä

Toimituslaajuus Spot ONE (Kuva 3.1)

• Valaisin
  Kolme ruuvia
  Kolme tulppaa
  -Kolme valikappaletta

Toimituslaajuus Spot DUO (Kuva 3.2)

• Valaisin
• Neljä ruuvia
• Neljä tulppaa
  -Neljä valikappaletta

Tuotteen mitat

Spot ONE (Kuva 3.3)

Spot DUO (Kuva 3.4)

Tuotteen yleisKuva (Kuva 3.5)

A Seinäiinnitysosa
B Kytkentaliitin
C Lukitusruuvi
D Valaisimen jalka
E Valaisinrunko
F Hamaryystason asetus (vain Spot ONE / DUO )
G Kytkentaajan asetus (vain Spot ONE / DUO )

Toiminta-alue Spot ONESS / DUOSS (Kuva 3.6 - 3.8)

Valoimakkuuden jakautuminen (Kuva 3.9)

4. Sahkoliitanta

Kytkentäkaavio (Kuva 4.1)

Verkkjohtona käytetään 3-johtimista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin (vihreä/keltainen)

Epäselvissä tapauksissa johdot on tunnistettava jännitteenkoettimella; kytke sen jälkee jälleen jännitteettömäksi. Vaihe (L), nollajohdin (N) ja suojamaajohdin (PE) liitetaän kytkentaliittimeen.

Tärkeää:

Liitantoen vahtuminen keskenaan johtaa oikosulkuun laitteessa tai sulakeketelossa. Tassapauksessa yksittäiset johdot on tunnistettava ja yhdistettavu uudelleen. Verkkjohtoon voidaan asentaa verkkokytkin virran kytsemiseksi ja katkaisemiseksi.

Yhdistäminen ryhmäksi

"on tarkoitettu valaisimien yhdistamiseen ryhmäksi. Rinnakkain voidaan kytkeä jopa 10 tämän typpistä valaisinta. (Kuva 4.1)

5. Asennus

• Tarkista, etta missaan componentissa ei ole vaurioita.
• Älä ota tuotetta käyttoën, jos siinä on vaurioita.
• Valaisimen asennuksessa on varmistettava, etta valaisin kiinnitetaan tarinattomaaan paikkaan.
• Valitse sopiva asennuspaikka, ota valinnassa huomioon toimintaetäisyys ja toimin-ta-alue.

Tunnistus tapahtuu varmimmin, kun laite asennetaan siten, etta kulku suuntautuu sihen nahden sivusuunnassa, eikä esim. puita tai seiniä ole esteena.

Asennuksen vaiheet

• Katkaise virta. (Kuva 4.1)
• Avaa lukitusruuvi ja irrota valaisinrunko seinäkiinnitysosasta. (Kuva 5.1)
• Avaa jousiliitin ja irrota valaisirunko seinäkiinnitysosasta. (Kuva 5.2)
• Merkitse reiät. (Kuva 5.3)
• Poraa reiät ja aseta tulpat. (Kuva 5.4)
• Uppoasennus (Kuva 5.5)
• Pinta-asennus valikappaleilla (Kuva 5.6)
• Kiinnitä suojanauha seinäkiinitysosaan ja aseta pistoliitin paikoilleen. (Kuva 5.7)
• Liitä liitäntäkaapeli. (Kuva 5.8)
• Kun useampia valaisimia liitetaan ryhmaksi, katkaise varmistinkieleke. (Kuva 5.8)
  Työnnä valaisirunko seinäkiinnitysosaan. (Kuva 5.9)
• Kierrä lukitusruuvi paikoilleen. (Kuva 5.9)
  Kytke virta pälle. (Kuva 5.9)
  Suorita assetukset "6. Toiminta"

6. Toiminta

• Hämäryystason asetus: 1.000 luksia
• Kytkentäajan asetus: 8 sekuntia

Hämärystason asetus (Kuva 6.2 F)

Valaisimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti noin 2 - 1.000 luksin vallille.

• Säädin asetetu kohtaan = pääväkäytö (valoisuudesta riippumatta)
• Säädin asetetti kohtaan = hamärakäytö (noin 2 luksia)

Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi saadin on kännettävä asentoon

Kytkentäajan asetus (Kuva 6.2 G)

Valaisimen kytkentäaika voidaan asetta portaattomasti n. 8 sekunnin ja enintäan 35 minuutin välille. Jokainen tämän ajan kuluessa havaittu liike käynistäa kytkentä-ajan uudelleen.

• Säädin + = n. 35 minuuttia
• Säädin - = n. 8 sekuntia

Huomautus:

Valaisimen sammuttuakestääina noin 1 sekunnin ajan, kunnes tunnistin reagoi liikkeeseen toiminta-alueella. Valo syttyliikkeen yhteydessa uudelleen vasta tamän ajan kuluttua.

Spot DUO S

Toimituksen aikainen tila: Kumpikin valaisinpää on kytketty ryhmäksi, ja ne kytkeytyvä tina samanaikaisesti paälle ja pois pälätä.

Kummankin valaisinpään yksittäinen käytö vaatii liittimien valisen kytkennän poistamista (↓1 ja 2).

Spot ONE SC / Spot DUO SC

Tehdasasetukset

• Hämäryystason asetus: 2.000 luksia
• Kytkentäajan asetus: 5 sekuntia

STEINEL Connect App -sovellus

STEINEL Connect App -sovellus on ladattava AppStoresta älypuhelimen tai tablettietokoneen avulla tapahtuvaa valaisimen konfigurointia varten. Tarvitset Bluetooth-kelpoisen älypuhelimen tai tabletin.

Android iOS

Seuraavat toiminnot voidaan saataa STEINEL Connect App -sovelluksen avulla:

• Kytkentäajan asetus
• Hämäryystason asetus
• Kytkeminen pälle ja.POIS paälta
• Automaattinen / manuaalinen tilannekohtainen ohjaus
• Yhdistäminen ryhmäksi
• Ryhman muodostaminen
• Ryhmien ja valaisimien nineäminen

Huomautus:

Valaisimen sammuttuakestääina noin 1 sekunnin ajan, kunnes tunnistin reagoi likkeeseen toiminta-alueella. Valo syttyl likkeen yhteydessä uudelleen vasta tamän ajan kuluttua. Spot Connect on varustetu sisäänrakennetulla kellola, joka mahdollistaa aikaan perustuvan kytkemisen ja sammuttamisen. Se synkronoituu jokaisen Bluetooth-yhteyden aikana STEINEL Connect App -sovelluksen kautta automaattisesti älypuhelimen kellon kanssa.

Jotta oikea toiminta varmistettaisiin, on valaisimen jannitekatkoksen jälkeen luotayhteys STEINEL Connect App -sovelluksen avulla. Sisäänrakennettu kello synkronoidaan uudelleen älypuhelimen kellon kanssa.

7. Valaisimen käantöalue / lampun vaihtaminen

Valaisimen käntyvyys (Kuva 7.1/7.2)

Lampun vaihtaminen

• Irrota suojus valaisirungosta ja vedä se ulos. (Kuva 7.3)
• Irrota lamppu ja vedä ulos. (Kuva 7.4)
• Aseta uusi lamppu paikoilleen ja kierrä kiinni. (Kuva 7.5)
• Aseta suojus paikoillaan ja kierrä kiinni. (Kuva 7.6)

Tärkeä:

Käytä vain GU10-LED-lamppuja, enint. 9 W.

Huomautus:

Varmista lampun vaihtamisen yhteydessä, etta tiiviste ja tiivistepinta eivat ole likaisia tai vioittuneita.

8. Huolto

Tuote on huoltovapaa.

Likaantunut valaisin voidaan puhdistaa kostealla liinalla (alä käytä puhdistusaineita).

Tärkeää: Kaytölaitetta ei voi vaihtaa uuteen.

9. Havittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heita sahkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktivin ja sen kansallseen lainsäddantöön saattamisen mukaisesti käytökelvottomat sähkölaitteet on kerättäva erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

10. Selvitys yhdenmukaisuudesta

STEINEL GmbH vakuuttaa, etta radiolaitetyppi Spot ONE SC / Spot DUO SC on direktivin 2014/53/EU mukainen. EU-vaatimustemmukaisuusvakuutuksen täysimittainen teksti on saatatvilla seuraavassa internetosoitteessa: www.steinel.de

11. Valmistajan takuu

Tämä STEINEL-tee on valmistetu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien märäysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myontä takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta OSTAPAVASTA alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialiset osat. Takuun piirin eivat kuulu kuluvat osat eivatkā vahingot, jotka ovat aiheutuneet vaärastha hullosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja.

Vialinen laite toimitetaan yhdessä lyhyen virheKuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjälikkeen leima) hyvin pakattuna lahimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu:

Takuujan jälkeen tai takuun piirin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuksista.

12. Tekniset tiedot
Mitat (Ø × S) (K × L × S)	Spot ONE / ONE S / ONE SC: Ø 97 × 175 mm Spot DUO S / DUO SC: 98 × 247 × 175 mm
Verkkojännite 220 - 240 V, 50/60 Hz
Ottotoho (Pon)* Spot ONE: 6,7 W	Spot DUO S: 2 × 7,5 W Spot DUO SC: 14,6 W
	512 Im; 76,4 Im/W Spot ONE S: 2 × 512 Im; 68,6 Im/W Spot DUO SC: 1.024 Im; 70,1 Im/W
	512 Im 68,6 Im/W Spot ONE SC: 1.024 Im; 70,1 Im/W
	512 Im; 66,6 Im/W
Valaisimen valovirta / kirkkaus* Spot ONE:	Spot DUO S: 2 × 0,5 W
	2 × 0,5 W Spot ONE SC: 0,42 W
Standby (valaisin) Spot ONE S:	Spot DUO S: 2 × 0,5 W
	Värilämpötila* 3.000 K (lämmin valkoinen)
	Värintoistoindeksi* R a > 80
Keskimääräinen mitoituselinikä* L70B50, 25 °C: > 20.000 h
Värin konsistenssS DCM* Alkuarvo: 6
Valovoimakkuuden jakautuminen*	Spot ONE / DUO S, ONE / DUO SC: Passiivinen infrapuna
Tunnistintekniikka	Spot ONE / DUO S, ONE / DUO SC: 90°
Toiminta-alue:	Spot ONE / DUO S, ONE / DUO SC: 90°
Toimintakulma	Spot ONE / DUO S, ONE / DUO SC: 90°
Toiminta-alue:	Spot ONE / DUO S, ONE / DUO SC: enint. 10 m
Avauskulma	GU10-LED-lamppu (enint. 9 W)

Kytkentäajan asetus Spot ONE / DUO S: 8 s – 35 min Spot ONE / DUO SC: 5 s – 60 min

Hämäryystason asetus Spot ONE / DUO S: 2 – 1.000 luksia Spot ONE / DUO SC: 2 – 2.000 luksia

Kotelointiluokka IP44

Sujoausluokka I

Ympäristölmpötila -20 ... +40 °C

Bluetooth-taajuus Spot ONE / DUO SC: 2,4 – 2,48 GHz

Bluetooth-lähetysteho Spot ONE / DUO SC: 5 dBm / 3 mW

Energiatehokkuusluokka Tuote sisältaa yhden valonlähteen / kaksi valon-lähdettä, jonka / joiden energiatehokkuusluokka on "F".

* koskee mukana toimitettua LED-lamppua

13. Kayttöhäiriö

Häiriö Syy Häirion poisto

LED-valaisin ei kytkeydy pääle	■Sulake on lauennut, ei kytketty pääle, katkos johdossa	■Kytke sulake pääle, vaihda sulake, kytke verkkokytkin pääle, tarkista johto jännitteen- koettimella
	■Oikosulku	■Tarkasta liitännät
	■Lamppu vialinen	■Vaihda lamppu
LED-tunnistinvalaisin ei kytkeydy pääle	■Päiväkäytössä hämäräky- tkin asetetu pimeän ajan käyttoön	■Säädä uudelleen
	■Verkkokytkin pois päältä	■Kytke pääle
	■Sulake on lauennut	■Kytke sulake pääle, vaihda sulake, tarkista liitäntä tarvittaessa
	■Toiminta-aluetta ei suun- nattu oikein	■Säädä uudelleen
LED-tunnistinvalaisin ei kytkeydy pois päältä	■Jatkuvaa liikettä toiminta- alueella	■Tarkista alue ja säädä tarvittaessa uudelleen tau peita osa linssistä
LED-tunnistinvalaisin kytkee jatKuvasti PääLLE / POIS	■Toiminta-aluella liikkuu eläimiä	■Käännä tunnistinta ylemmäksi; muuta aluetta
LED-tunnistinvalaisin kytkeytyt y pääle ei-toivotusti	■Tuuli liikuttelee puita ja pensaita toiminta-aluella	■Säädä alue uudelleen
	■Tiellä liikkuu autoja	■Säädä alue uudelleen
	■Sään (tuuli, sade, lumi), tuuletinten poistoilman tai avoinna olevien ikkuni- den aiheuttamat äkilliset lämpötilan muutokset	■Muuta aluetta, vaihda tunnistimen paikkaa
	■LED-tunnistinvalaisin hei- luu (liikkuu) esim. tuulen- puuskien tai voimakkaan sateen takia	■Kiinnitä LED-tunnistinva- laisin tukevalle alustalle
