BEDIENUNGSANLEITUNG Spot ONE SC STEINEL

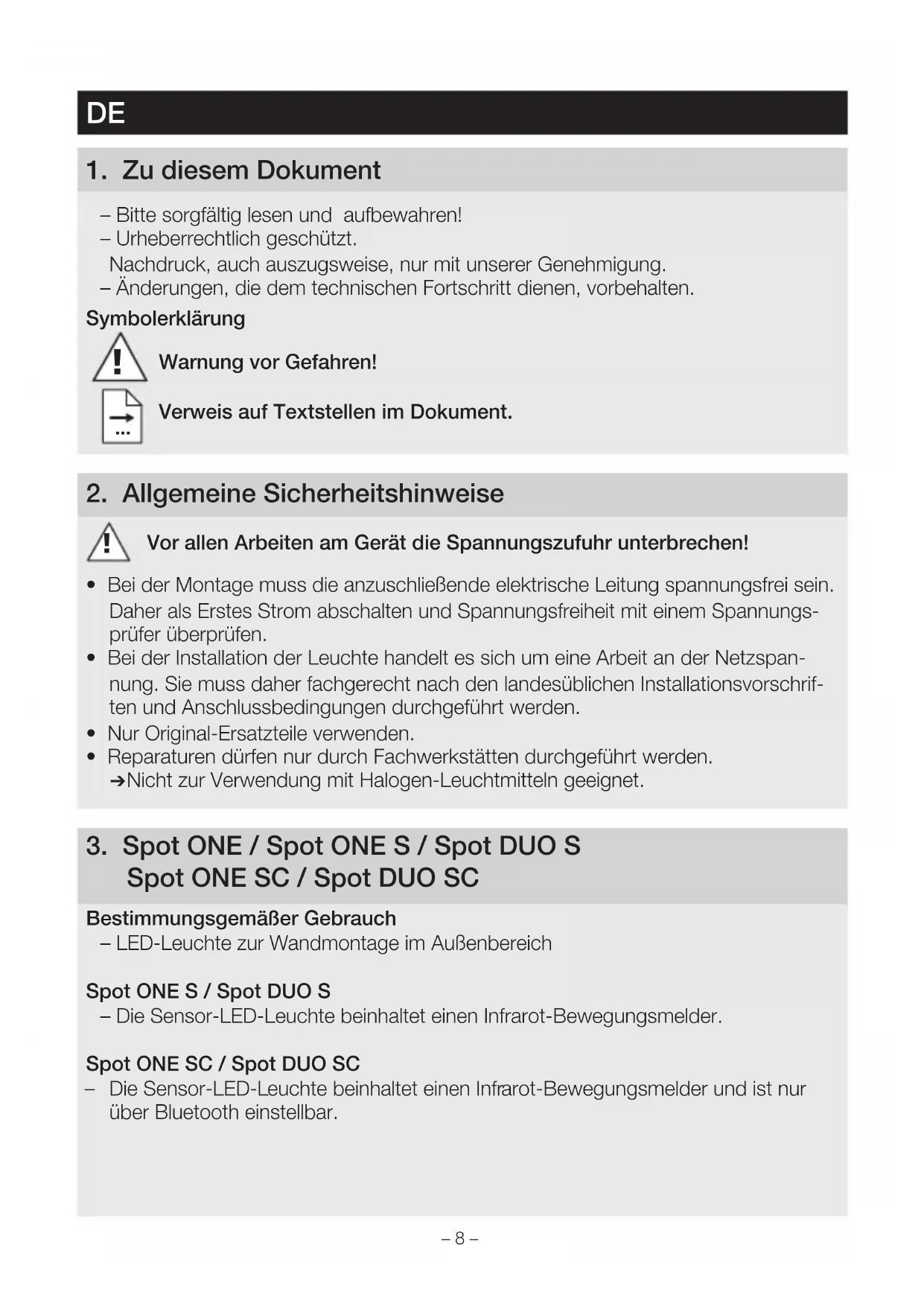

1. Zu diesem Dokument

– Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung

Warnung vor Gefahren! Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungs- prüfer überprüfen.

• Bei der Installation der Leuchte handelt es sich um eine Arbeit an der Netzspan- nung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschrif- ten und Anschlussbedingungen durchgeführt werden.

• Nur Original-Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden. ( Nicht zur Verwendung mit Halogen-Leuchtmitteln geeignet.

3. Spot ONE / Spot ONES / Spot DUOS

Spot ONESC / Spot DUO SC Bestimmungsgemäßer Gebrauch – LED-Leuchte zur Wandmontage im Außenbereich Spot ONES / Spot DUOS – Die Sensor-LED-Leuchte beinhaltet einen Infrarot-Bewegungsmelder. Spot ONESC / Spot DUOSC – Die Sensor-LED-Leuchte beinhaltet einen Infrarot-Bewegungsmelder und ist nur über Bluetooth einstellbar.– 9 – Nicht bestimmungsgemäßer Gebrauch – Die LED-Leuchte ist nicht dimmbar. Nicht dimmbar Lieferumfang Spot ONE (Abb. 3.1) – Leuchte – Drei Schrauben – Drei Dübel – Drei Abstandshalter Lieferumfang Spot DUO (Abb. 3.2) – Leuchte – Vier Schrauben – Vier Dübel – Vier Abstandshalter Produktmaße Spot ONE (Abb. 3.3) Spot DUO (Abb. 3.4) Produktübersicht (Abb. 3.5) A Wandhalter B Anschlussklemme C Sicherungsschraube D Leuchtenfuß E Leuchtengehäuse F Dämmerungseinstellung (nur Spot ONES / DUOS) G Zeiteinstellung (nur Spot ONES / DUOS) Erfassungsbereich Spot ONES / DUOS (Abb. 3.6 – 3.8) Lichtstärkeverteilung (Abb. 3.9)

4. Elektrischer Anschluss

Schaltplan (Abb. 4.1) Die Netzzuleitung besteht aus einem 3-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün/gelb) DE– 10 – Im Zweifel müssen Sie die Leitungen mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L), Neutralleiter (N) und Schutz- leiter (PE) werden an der Anschlussklemme angeschlossen. Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Leitungen identifiziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein. Vernetzung

" dient der Vernetzung der Leuchten. Es können bis zu 10 Leuchten von diesem Typ parallelgeschaltet werden. (Abb. 4.1)

• Alle Bauteile auf Beschädigung prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Bei der Montage der Leuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird. ( Geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung. Die sicherste Bewegungserfassung wird erreicht, wenn das Gerät seitlich zur Gehrichtung montiert wird und keine Hindernisse (z. B. Bäume, Mauern etc.) die Sicht des Sensors behindern. Montageschritte

• Stromversorgung abschalten. (Abb. 4.1)

• Sicherungsschraube lösen und Leuchtengehäuse vom Wandhalter lösen. (Abb. 5.1)

• Steckklemme lösen und Leuchtengehäuse vom Wandhalter trennen. (Abb. 5.2)

• Bohrlöcher anzeichnen. (Abb. 5.3)

• Löcher bohren und Dübel einsetzen. (Abb. 5.4)

• Montage Unterputz (Abb. 5.5)

• Montage Aufputz mit Abstandhaltern (Abb. 5.6)

• Sicherungsband am Wandhalter befestigen und Steckklemme aufsetzen. (Abb. 5.7)

• Anschlusskabel anschließen. (Abb. 5.8)

• Bei Vernetzung mehrerer Leuchten Sicherungslasche herausbrechen. (Abb. 5.8)

• Leuchtengehäuse auf Wandhalter aufstecken. (Abb. 5.9)

• Sicherungsschraube einschrauben. (Abb. 5.9)

• Stromversorgung einschalten. (Abb. 5.9) ( Einstellungen vornehmen ( "6. Funktion"– 11 –

Spot ONES / Spot DUOS Werkseinstellungen – Dämmerungseinstellung: 1.000Lux – Zeiteinstellung: 8Sekunden Dämmerungseinstellung (Abb. 6.2 F) Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von ca. 2 bis 1.000Lux eingestellt werden. – Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig) – Einstellregler auf gestellt = Dämmerungsbetrieb (ca. 2 Lux) Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen. Zeiteinstellung (Abb. 6.2 G) Die gewünschte Leuchtdauer der Leuchte kann stufenlos von ca. 8Sekunden bis max. 35 Minuten eingestellt werden. Durch jede erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet. – Einstellregler + = ca. 35 Minuten – Einstellregler – = ca. 8Sekunden Hinweis: Nach jedem Abschaltvorgang der Leuchte ist eine erneute Bewegungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten. Spot DUOS Auslieferungszustand: Beide Leuchtenköpfe sind vernetzt und schalten immer gleichzeitig ein und aus. Für einen individuellen Betrieb der beiden Leuchtenköpfe muss die Verbindung zwischen den Klemmen entfernt werden ( 1 und 2). Spot ONESC / Spot DUOSC Werkseinstellungen – Dämmerungseinstellung: 2.000 Lux – Zeiteinstellung: 5 Sekunden DE– 12 – STEINEL Connect App Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL ConnectApp aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth- fähiges Smartphone oder Tablet erforderlich. Android iOS Folgende Funktionen sind über die STEINEL Connect App einstellbar: – Zeiteinstellung – Dämmerungseinstellung – Ein- und Ausschaltzeiten – Situative Steuerung Automatik/Manuell – Vernetzung – GruppenBildung – Benennung der Gruppen und Leuchten Hinweis: Nach jedem Abschaltvorgang der Leuchte ist eine erneute Bewegungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten. Für zeitbasiertes ein- und ausschalten hat der Spot Connect eine interne Uhr. Diese synchronisiert sich bei jeder Bluetooth Verbindung über die STEINEL Connect App automatisch mit der Uhr des verbundenen Smartphones. Um eine korrekte Funktion zu gewährleisten, muss nach einer Spannungsunter- brechung der Leuchte eine Verbindung über die STEINEL Connect App hergestellt werden. Die interne Uhr wird erneut mit der Smartphone-Uhr synchronisiert.

7. Schwenkbereich der Leuchte / Leuchtmittelwechsel

Schwenkbereich der Leuchte. (Abb. 7.1/7.2) Leuchtmittelwechsel

• Abdeckscheibe am Leuchtengehäuse lösen und herausziehen. (Abb. 7.3)

• Leuchtmittel lösen und herausziehen. (Abb. 7.4)

• Neues Leuchtmittel einsetzen und festdrehen. (Abb. 7.5) ( Abdeckscheibe aufsetzen und festdrehen. (Abb. 7.6)– 13 – Wichtig: Nur GU10-LED-Leuchtmittel bis max. 9 W verwenden. Hinweis: ( Stellen Sie bei einem Leuchtmittelwechsel sicher, dass die Dichtung und die Dichtfläche nicht verschmutzt oder beschädigt sind.

Das Produkt ist wartungsfrei. Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohneReinigungsmittel) gesäubert werden. Wichtig: Das Betriebsgerät ist nicht austauschbar.

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederver- wertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

10. Konformitätserklärung

Hiermit erklärt STEINEL GmbH, dass der Funkanlagentyp Spot ONESC / Spot DUOSC der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de/de/konformitaetserklaerungen DE– 14 –

11. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock- Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden und Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie gilt nur für Verbraucher. Verbraucher ist jede natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt nur für STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte. Sollten Sie das Produkt veräußern oder weitergeben, so geht die Garantie nicht auf den Nachbesitzer über. Wir haben die Wahl, ob wir die Garantieleistung durch kosten- lose Reparatur oder kostenlosen Austausch (ggf. durch ein gleich- oder höherwerti- ges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung. Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleis- tungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich. Ausnahmen von der Garantie Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leucht- mittel. Darüber hinaus ist die Garantie ausgeschlossen: – bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Pro- duktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise, – wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigen- mächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind, – wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanlei- tung erfolgt sind, – wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden, – bei Transportschäden oder -verlusten.– 15 – Geltung deutschen Rechts Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Natio- nen über Verträge über den internationalen Warenkauf (CISG). Geltendmachung Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sie bitte unser Online-Garantieformular unter www.steinel.de/garantie. Füllen Sie das Formular voll- ständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihren Händler oder an unsere in der E-Mail angegebene Adresse. Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel. [phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir helfen Ihnen gerne weiter! HERSTELLER

12. Technische Daten

> 80 Mittlere Bemessungs lebensdauer* L70B50 bei 25 °C: > 20.000 Std. FarbkonsistenzSDCM* Anfangswert: 6 Lichtstärkeverteilung*

• für beiliegendes LED-Leuchtmittel DE– 18 – Störung Ursache Abhilfe LED-Leuchte schaltet nicht ein Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen Kurzschluss Leuchtmittel defekt Sicherung einschalten, tauschen, Netzschalter einschalten; Leitung mit Spannungsprüfer überprüfen Anschlüsse überprüfen Leuchtmittel wechseln Sensor-LED-Leuchte schaltet nicht ein bei Tagesbetrieb, Däm- merungseinstellung steht auf Nachtbetrieb Netzschalter AUS Sicherung hat ausgelöst Erfassungsbereich nicht gezielt eingestellt neu einstellen Einschalten Sicherung einschalten, tauschen, evtl. An- schluss überprüfen neu justieren Sensor-LED Leuchte schaltet nicht aus dauernde Bewegung im Erfassungsbereich Bereich kontrollieren und evtl. neu justieren bzw. abdecken Sensor-LED-Leuchte schaltet immer EIN / AUS Tiere bewegen sich im Erfassungsbereich Sensor höher schwenken; Bereich umstellen Sensor-LED-Leuchte schaltet unerwünscht ein Wind bewegt Bäume und Sträucher im Erfas- sungsbereich Erfassung von Autos auf der Straße plötzliche Temperatur- veränderung durch Wit- terung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern Sensor-LED-Leuchte schwankt (bewegt sich) durch z. B. Windböen oder starken Nieder- schlag Bereich umstellen Bereich umstellen Bereich verändern, Montageort verlegen Sensor-LED-Leuchte auf einen festen Unter- grund montieren

13. Betriebsstörungen– 19 –
