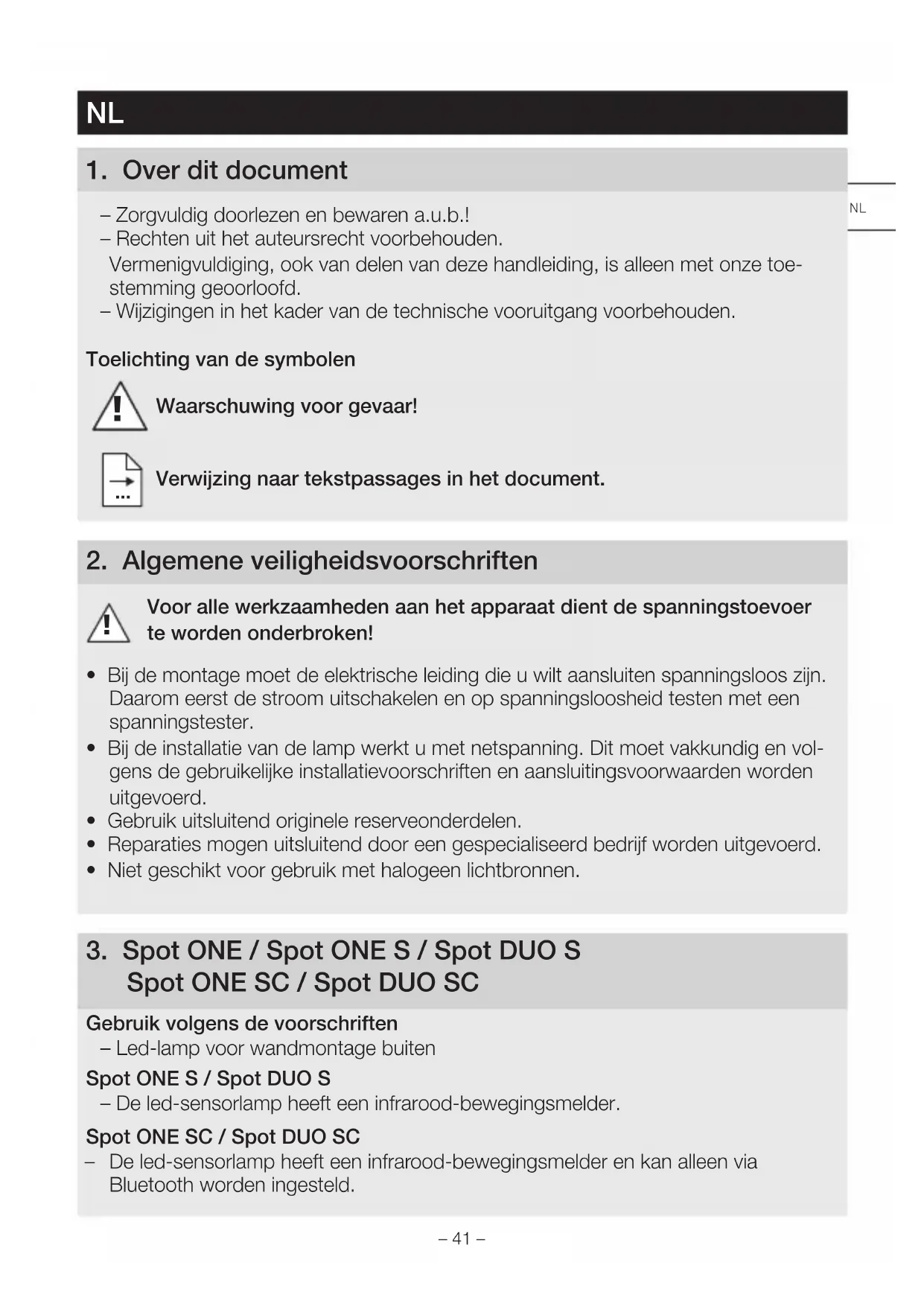

GEBRUIKSAANWIJZING Spot ONE SC STEINEL

– Zorgvuldig doorlezen en bewaren a.u.b.! – Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toe- stemming geoorloofd. – Wijzigingen in het kader van de technische vooruitgang voorbehouden. Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de elektrische leiding die u wilt aansluiten spanningsloos zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

• Bij de installatie van de lamp werkt u met netspanning. Dit moet vakkundig en vol- gens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd.

• Gebruik uitsluitend originele reserveonderdelen.

• Reparaties mogen uitsluitend door een gespecialiseerd bedrijf worden uitgevoerd.

• Niet geschikt voor gebruik met halogeen lichtbronnen.

3. Spot ONE / Spot ONES / Spot DUOS

Spot ONESC / Spot DUO SC Gebruik volgens de voorschriften – Led-lamp voor wandmontage buiten Spot ONES / Spot DUOS – De led-sensorlamp heeft een infrarood-bewegingsmelder. Spot ONESC / Spot DUOSC – De led-sensorlamp heeft een infrarood-bewegingsmelder en kan alleen via Bluetooth worden ingesteld. NL– 42 – Gebruik niet conform de voorschriften – De led-lamp kan niet worden gedimd. Niet dimbaar Bij de levering inbegrepen Spot ONE (Afb. 3.1) – Lamp – Drie schroeven – Drie pluggen – Drie afstandhouders Bij de levering inbegrepen Spot DUO (Afb. 3.2) – Lamp – Vier schroeven – Vier pluggen – Vier afstandhouders Afmetingen product Spot ONE (Afb. 3.3) Spot DUO (Afb. 3.4) Productoverzicht (Afb. 3.5) A Wandhouder B Aansluitklem C Borgschroef D Lampvoet E Lampbehuizing F Schemerinstelling (alleen Spot ONES / DUOS) G Tijdinstelling (alleen Spot ONES / DUOS) Registratiebereik Spot ONES / DUOS (Afb. 3.6 – 3.8) Lichtsterkteverdeling (Afb. 3.9)

4. Elektrische aansluiting

Schakelschema (Afb. 4.1) De stroomtoevoer bestaat uit een 3-polige kabel: L = fase (meestal zwart, bruin of grijs) N = nuldraad (meestal blauw) PE = aarde (groen/geel)– 43 – In geval van twijfel moeten de leidingen met een spanningstester worden geïdentifi- ceerd; vervolgens weer spanningsvrij maken. De fase (L), nuldraad (N) en aarde (PE) worden op de aansluitklem aangesloten. Belangrijk: Het verwisselen van de aansluitingen kan in het apparaat of uw meterkast kortsluiting veroorzaken. In dit geval moeten de afzonderlijke leidingen nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netscha- kelaar voor in- en uitschakelen geïnstalleerd zijn. Koppeling ' ' is voor het koppelen van lampen. Er kunnen max. 10 lampen van dit type parallel worden geschakeld. (Afb. 4.1)

• Alle onderdelen controleren op beschadigingen.

• Neem het product bij beschadigingen niet in gebruik.

• Bij de montage van de lamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd.

• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie. De beste bewegingsregistratie wordt bereikt, als het apparaat zijdelings in de looprichting gemonteerd wordt en geen hindernissen (zoals bijv. bomen, muren etc.) het zicht belemmeren. Montagestappen

• Stroomtoevoer uitschakelen (Afb. 4.1).

• Borgschroef losdraaien en de lampbehuizing van de wandhouder halen (Afb

• Steekklem losmaken en van de wandhouder scheiden (Afb.5.2).

• Boorgaten aftekenen (Afb. 5.3).

• Gaten boren en pluggen inbrengen (Afb. 5.4).

• Montage inbouw (Afb. 5.5).

• Montage opbouw met afstandhouders (Afb. 5.6).

• Veiligheidsstrip aan de wandhouder bevestigen en steekklem aanbrengen (Afb.

• Aansluitkabel aansluiten (Afb. 5.8).

• Bij koppeling van meerdere lampen borgplaatje verwijderen (Afb. 5.8).

• Lampbehuizing op wandhouder plaatsen (Afb. 5.9).

• Borgschroef inschroeven (Afb. 5.9).

• Stroomtoevoer inschakelen (Afb. 5.9).

Spot ONES / Spot DUOS Fabrieksinstellingen – Schemerinstelling: 1.000lux – Tijdinstelling: 8seconden Schemerinstelling (Afb. 6.2 F) De gewenste drempelwaarde kan traploos van ca. 2 tot 1.000 lux worden ingesteld. – Instelknopje op = daglichtstand (onafhankelijk van de lichtsterkte) – Instelknopje op = schemerstand (ca. 2 lux) Bij de instelling van het registratiebereik via de functietest bij daglicht moet het instel- knopje op staan. Tijdinstelling (Afb. 6.2 G) De gewenste brandduur van de lamp kan traploos van ca. 8seconden tot max. 35minuten worden ingesteld. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart. – Instelknopje + = ca. 35minuten – Instelknopje – = ca. 8seconden Opmerking: Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie geduren- de ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd zal de lamp bij beweging het licht weer inschakelen. Spot DUOS Toestand bij levering: beide lampenkoppen zijn gekoppeld en schakelen altijd tegelijk in en uit. Voor een individuele werking van beide lampenkoppen moet de verbinding tussen de klemmen worden verwijderd ( 1 en 2). Spot ONESC / Spot DUOSC Fabrieksinstellingen – Schemerinstelling: 2.000 lux – Tijdinstelling: 5 seconden STEINEL Connect App Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de STEINEL Connect App gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.– 45 – Android iOS De volgende functies kunnen via de STEINEL Connect App worden ingesteld: – Tijdinstelling – Schemerinstelling – In- en uitschakeltijden – Aan de situatie aangepaste regeling automatisch/manueel – Koppeling – Groepsvorming – Aanduiding van groepen en lampen Opmerking: Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie geduren- de ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd zal de lamp bij beweging het licht weer inschakelen. Spot Connect beschikt over een inwendige klok om op basis van tijd te kunnen in- en uitschakelen. Deze wordt bij iedere Bluetooth verbin- ding via de STEINEL Connect App automatisch gesynchroniseerd met de klok van de verbonden smartphone. Om een correcte werking te garanderen, moet telkens bij onderbreking van de spanningstoevoer naar de lamp opnieuw een verbinding worden gemaakt m.b.v. de STEINEL Connect App. Hierdoor wordt de interne klok weer gesynchroniseerd met de smartphone-tijd.

7. Draaibereik van de lamp / lichtbron vervangen

Draaibereik van de lamp (Afb. 7.1/7.2) Lichtbron vervangen

• Afdekplaat bij de lampbehuizing losmaken en afnemen (Afb. 7.3).

• Lichtbron losmaken en uitnemen (Afb. 7.4).

• Nieuwe lichtbron plaatsen en vastdraaien (Afb. 7.5).

• Afdekplaat plaatsen en vastdraaien (Afb. 7.6). Belangrijk: Gebruik uitsluitend GU10 led-verlichting tot max. 9 W. NL– 46 – Opmerking: ( Zorg ervoor dat de afdichting en het afdichtoppervlak niet vervuild of beschadigd zijn als u lampjes verwisseld.

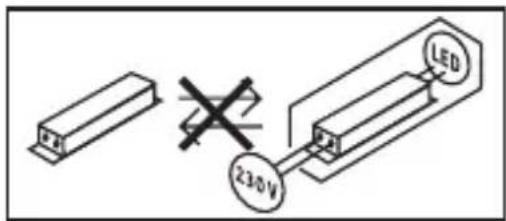

Dit product is onderhoudsvrij. De lamp kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) wor- den gereinigd. Belangrijk: de regelaar kan niet worden vervangen.

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecy- cled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen: Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elek- trische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

10. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur Spot ONESC / Spot DUOSC conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de– 47 –

11. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Diesel straße 80-84, DE-33442 Herzebrock- Clarholz, Duitsland Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaar- den: De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materi- aal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperi- ode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professio- nal-producten. U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven. De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product. Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico’s van de retourzending. Wettelijke rechten bij gebreken, kosteloosheid De hier beschreven diensten gelden als aanvulling op de wettelijke garantierech- ten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos. Uitzonderingen op de garantie Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten: – bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van producton- derdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruikssli- jtage of andere natuurlijke slijtage, – bij een niet regelconform of onjuist gebruik van het product, of indien de be- dieningsinstructies niet werden nageleefd, – wanneer aanpassingen en andere veranderingen eigenmachtig werden uitge- voerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn, – indien het onderhoud en de verzorging van de producten niet conform de be- dieningshandleiding werden uitgevoerd, – wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd, – bij transportschade of -verliezen. Geldigheid van het Duitse recht Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten. NL– 48 –Garantie claimenIndien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaandui-ding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantie -periode is verlopen.

20° cd / 1000 lm 072C / 09C081C / 0C Sensortechniek Spot ONE/DUO S, ONE/DUO SC: passief infrarood Registratiebereik: registratiehoek Spot ONE/DUO S, ONE/DUO SC: 90° Registratiebereik: openingshoek Spot ONE/DUO S, ONE/DUO SC: 90° Registratiereikwijdte Spot ONE/DUO S, ONE/DUO SC: max. 10m Lampjes GU10 led-lampjes (max. 9W) Tijdinstelling Spot ONE/DUO S: 8sec. – 35 min. Spot ONE/DUO SC: 5 sec. – 60min. Schemerinstelling Spot ONE/DUO S: 2 – 1.000lux spot ONE/DUO SC: 2 – 2.000 lux Bescherming IP44 Veiligheidsklasse I Omgevingstemperatuur -20 – +40 °C Frequentie Bluetooth Spot ONE/DUO SC: 2,4 – 2,48GHz Zendvermogen Bluetooth Spot ONE/DUO SC: 5dBm/3mW Energieklasse Dit product heeft een lichtbron / twee lichtbron- nen met energieklasse 'F'.

• voor bijgeleverde led-lichtbron NL– 50 – Storing Oorzaak Oplossing Led-lamp schakelt niet in Zekering gesprongen, niet ingeschakeld, leiding onderbroken Kortsluiting Lamp defect Zekering inschakelen, vervangen, netscha- kelaar inschakelen, ka- bel met spanningzoeker controleren Aansluitingen controleren Lampjes verwisselen De led-sensorlamp schakelt niet in Bij daglicht, schemerin- stelling staat op nacht- stand Netschakelaar UIT Zekering gesprongen Registratiebereik niet gericht ingesteld Opnieuw instellen Inschakelen Zekering inschakelen, vervangen, evt. aans- luiting controleren Opnieuw instellen De led-sensorlamp schakelt niet uit Permanente beweging in het registratiebereik Bereik controleren en eventueel opnieuw in- stellen of afdekken Led-sensorlamp schakelt steeds AAN/UIT Er zijn bewegende dieren in het registratiebereik Sensor hoger draaien; bereik veranderen De led-sensorlamp schakelt ongewenst in Wind beweegt bomen en struiken binnen het registratiebereik Registratie van auto's op straat Plotselinge verandering van temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen De led-sensorlamp trilt (beweegt) door bijv. windvlagen of zware regenval Bereik veranderen Bereik veranderen Bereik veranderen, andere montageplaats kiezen Monteer de led-sen- sorlamp op een vaste ondergrond
