MANUALE UTENTE Spot ONE SC STEINEL

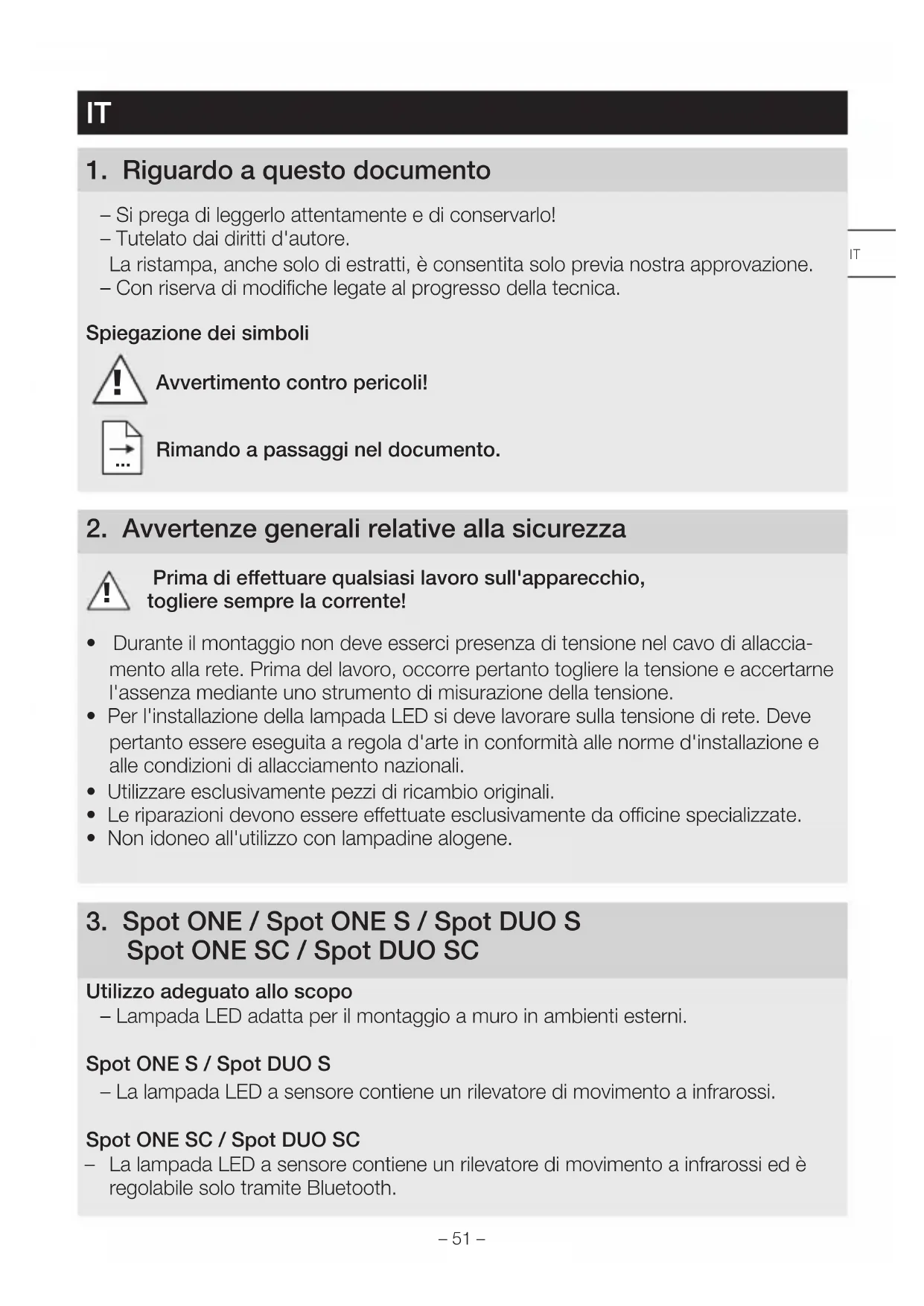

1. Riguardo a questo documento

– Si prega di leggerlo attentamente e di conservarlo! – Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. – Con riserva di modifiche legate al progresso della tecnica. Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di eettuare qualsiasi lavoro sull'apparecchio, togliere sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allaccia- mento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.

• Per l'installazione della lampada LED si deve lavorare sulla tensione di rete. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali.

• Utilizzare esclusivamente pezzi di ricambio originali.

• Le riparazioni devono essere eettuate esclusivamente da ocine specializzate.

• Non idoneo all'utilizzo con lampadine alogene.

3. Spot ONE / Spot ONES / Spot DUOS

Spot ONESC / Spot DUO SC Utilizzo adeguato allo scopo – Lampada LED adatta per il montaggio a muro in ambienti esterni. Spot ONES / Spot DUOS – La lampada LED a sensore contiene un rilevatore di movimento a infrarossi. Spot ONESC / Spot DUOSC – La lampada LED a sensore contiene un rilevatore di movimento a infrarossi ed è regolabile solo tramite Bluetooth. IT– 52 – Utilizzo non adeguato allo scopo – La lampada non è dimmerabile. Non dimmeriz- zabile Volume di fornitura Spot ONE (Fig. 3.1) – Lampada – Tre viti – Tre tasselli – Tre distanziatori Volume di fornitura Spot DUO (Fig. 3.2) – Lampada – Quattro viti – Quattro tasselli – Quattro distanziatori Dimensioni del prodotto Spot ONE (Fig. 3.3) Spot DUO (Fig. 3.4) Panoramica del prodotto (Fig. 3.5) A Supporto per montaggio a muro B Morsetto di allacciamento C Vite di sicurezza D Base della lampada E Alloggiamento della lampada F Regolazione crepuscolare (Solo Spot ONES / DUOS) G Regolazione del periodo di accensione (Solo Spot ONES / DUOS) Campo di rilevamento Spot ONES / DUOS (Fig. 3.6 – 3.8) Distribuzione dell'intensità luminosa (Fig. 3.9)

4. Allacciamento elettrico

Schema elettrico (Fig. 4.1) Il cavo di collegamento alla rete ha 3 fili. L = filo di fase (di prevalenza nero, marrone o grigio) N = filo neutro (di prevalenza blu) PE = conduttore di terra (verde/giallo)– 53 – In caso di dubbio occorre identificare le linee di alimentazione elettrica con un indica- tore di tensione; dopo di ciò disinserire nuovamente la tensione. Il filo di fase (L), il filo neutro (N) e il conduttore di terra (PE) vengono collegati al morsetto di allacciamento. Importante: uno scambio dei collegamenti provoca un successivo corto circuito nell'apparecchio o nella valvoliera. In questo caso le singole linee di alimentazione elettrica devono es- sere reidentificate e quindi collegate a nuovo. Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere. Collegamento in rete " " serve al collegamento in rete delle lampade. Si possono collegare in parallelo al massimo 10 lampade di questo tipo. (Fig. 4.1)

• Controllare tutti i componenti per verificare se presentano danneggiamenti.

• In caso di danni non mettere in funzione il prodotto.

• Nel montaggio della lampada LED si deve provvedere a fissarla in modo tale che non si generino vibrazioni.

• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento. Il rilevamento di movimenti più adabile si ottiene quando l'apparecchio viene attivato lateralmente rispetto alla direzione di movimento, senza che sull'area da controllare ci siano ostacoli (come p.es. alberi, muri, ecc.). Fasi di montaggio

• Staccare l'alimentazione di corrente. (Fig. 4.1)

• Svitare la vite di sicurezza e staccare l'involucro della lampada dal supporto per montaggio a muro. (Fig

• Svitare il morsetto a innesto e l'involucro della lampada dal supporto per montaggio a muro. (Fig.5.2)

• Montaggio incassato. (Fig. 5.5)

• Montaggio in superficie con distanziatori. (Fig. 5.6)

• Fissare il nastro di sicurezza sul supporto per montaggio a muro e applicare in morsetto a innesto. (Fig.

• Collegare il cavo di allacciamento. (Fig. 5.8)

• Nel caso di collegamento in rete di più lampade, staccare la linguetta di copertura. (Fig.5.8)

• Infilare l'ivolucro della lampada sul supporto per montaggio a muro. (Fig. 5.9) IT– 54 –

• Avvitare la vite di sicurezza. (Fig. 5.9)

• Attivare l'alimentazione di corrente. (Fig. 5.9)

• Eettuare le dovute impostazioni ( "6. Funzionamento"

Spot ONES / Spot DUOS Impostazioni di fabbrica – Regolazione di luce crepuscolare: 1.000 Lux – Ritardo dello spegnimento: 8secondi Regolazione crepuscolare (Fig. 6.2 F) La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 1.000 Lux. – Regolatore impostato su = funzionamento con luce diurna (indipendentemente dalla luminosità) – Regolatore impostato su = funzionamento crepuscolare (ca. 2 Lux) Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su

Regolazione del periodo di accensione (Fig. 6.2 G) Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca. 8secondi a max. 35minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera. – Regolatore impostato + = ca. 35minuti – Regolatore impostato su – = ca. 8secondi Avvertenza: Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione. Spot DUOS Condizioni alla consegna: Le due testine della lampada sono collegate in rete e si accendono e spengono sempre contemporaneamente. Per gestire le due testine della lampada in modo indipendente, occorre rimuovere íl raccordo tra i morsetti ( 1 e 2).– 55 – Spot ONESC / Spot DUOSC Impostazioni di fabbrica – Regolazione di luce crepuscolare: 2.000 Lux – Ritardo dello spegnimento: 5 secondi STEINEL Connect App Per la configurazione della lampada con smartphone o tablet dovete scaricare la STEINEL Connect App dal Vostro AppStore. A tale scopo è necessario uno smar- tphone o tablet. Android iOS Tramite la STEINEL Connect App si possono impostare le seguenti funzioni: – Regolazione del periodo di accensione – Regolazione crepuscolare – Accensione e spegnimento – Comando situativo automatico/manuale – Collegamento in rete – Raggruppamento – Indicazione dei gruppi e delle lampade Avvertenza: Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione. Per l'accensione e lo spegnimento in base al tempo, Spot Connect è dotato di un orologio interno. Esso si sincronizza automaticamente con l'orologio dello smart- phone collegato ad ogni connessione Bluetooth tramite la STEINEL Connect App. Al fine di garantire un corretto funzionamento, dopo un'interruzione dell'alimentazione di tensione alla lampada occorre creare una connessione tramite STEINEL Connect App. L'orologio interno viene nuovamente sincronizzato con quello dello smartphone. IT– 56 –

7. Area di rotazione della lampada / sostituzione della lampadina

Area di rotazione della lampada (Fig. 7.1/7.2) Sostituzione della lampadina

• Svitare e sfilare la lastra di copertura dell'involucro della lampada. (Fig.7.3)

• Svitare e sfilare la lampadina. (Fig. 7.4)

• Inserire la nuova lampadina e avvitarla saldamente. (Fig. 7.5)

• Riapplicare la lastra di copertura e avvitarla saldamente. (Fig. 7.6) Importante: Utilizzare solo lampadine GU10-LED fino a un massimo di 9 W. Avvertenza: ( Quando si cambia la lampadina, provvedere ad accertarsi che la guarnizione e la superficie di tenuta non siano imbrattate o danneggiate.

Il prodotto non necessita di manutenzione. In caso di imbrattamento si può pulire la lampada con un panno umido (senza impie- gare detergenti). Importante: L'alimentatore non è sostituibile.

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto. Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!! Solo per paesi UE: conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.– 57 –

10. Dichiarazione di conformità

Il fabbricante, STEINEL GmbH, dichiara che il tipo di apparecchiatura radio Spot ONESC / Spot DUOSC è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

11. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Germania Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di conceder. Le come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate: La garanzia comprende l’assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediata- mente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional. Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sosti- tuzione gratuita (all’occorrenza con un modello successivo equivalente o di migliore qualità) o l’emissione di una nota di credito. Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto. Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita. Diritti per vizi previsti dalla legge, gratuità Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita. Esclusioni dalla garanzia Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi: – in caso di logorio di parti del prodotto dovuto all’uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all’uso o ad altra ragione naturale, – in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispet- to delle istruzioni per l’uso, – in caso venissero eettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all’impiego di accessori, complementi o pezzi di ricambio non originali STEINEL, – in caso di lavori di manutenzione e cura dei prodotti eettuati in modo non confor- me alle istruzioni per l’uso, IT– 58 – – in caso di annessione o installazione non conforme alle prescrizioni per l’installazio- ne fornite da STEINEL, – in caso di danni o perdite avvenuti durante il trasporto. Applicazione del diritto tedesco Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG). Rivendicazione Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d’acquisto o alla fattura indicante la data dell’acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebe- nestrasse 51, CH 5620 Bremgarten). Le consigliamo pertanto di conservare scrupolo- samente lo scontrino d’acquisto o la fattura fino alla scadenza del periodo di garanzia.

> 80 Durata utile media misurata* L70B50 con 25 °C: > 20.000 ore Consistenza del colore SDCM* Valore iniziale: 6 Distribuzione dell'intensità luminosa*

20° cd / 1000 lm 072C / 09C081C / 0C Tecnologia a sensori Spot ONE/DUO S, ONE/DUO SC: infrarossi passivi Campo di rilevamento: angolo di rilevamento Spot ONE/DUO S, ONE/DUO SC: 90° Campo di rilevamento: angolo di apertura Spot ONE/DUO S, ONE/DUO SC: 90° Raggio d'azione del rilevamento Spot ONE/DUO S, ONE/DUO SC: max. 10m Lampada Lampadina LED GU10-LED (max. 9W) Regolazione del periodo di accensione Spot ONE/DUO S: 8s – 35 min Spot ONE/DUO SC: 5 s – 60min Regolazione crepuscolare Spot ONE/DUO S: 2 – 1.000Lux Spot ONE/DUO SC: 2 – 2.000 Lux Grado di protezione IP44 Classe di protezione I Temperatura ambiente -20 – +40°C Frequenza Bluetooth Spot ONE/DUO SC: 2,4 – 2,48GHz Potenza di trasmissione Bluetooth Spot ONE/DUO SC: 5dBm/3mW Classe di ecienza energetica Questo prodotto contiene una / due sorgente / i luminosa/e che corrisponde / corrispondono alla classe di ecienza energetica "F".

• per le lampadine LED in dotazione IT– 60 – Guasto Causa Rimedio La lampada LED non si accende Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto Corto circuito Lampadina difettosa Attivare o sostituire il fusibile; accendere l'interruttore di rete; con- trollare la linea di alimenta- zione con un voltmetro Controllare gli allaccia- menti Sostituire la lampadina La lampada LED a senso- re non si accende Nel funzionamento con luce diurna l'impostazione crepuscolare è regolata sul funzionamento di notte Interruttore principale su OFF Il fusibile è intervenuto Campo di rilevamento non im- postato con direzione giusta Eseguire una nuova im- postazione Accendere Attivare o sostituire il fusi- bile; all'occorrenza con- trollare l'allacciamento Effettuare una nuova regolazione La lampada LED a senso- re non si spegne Movimento continuo nel campo di rilevamento Controllare il campo di rilevamento, eseguire even- tualmente una nuova rego- lazione o una schermatura La lampada LED a sen- sore continua ininterrot- tamente ad accendersi e spegnersi Animali in movimento nel campo di rilevamento Orientare il sensore più in alto; spostare il campo La lampada LED a sen- sore si accende a spro- posito Il vento muove alberi e cespugli nel campo di rile- vamento Vengono rilevate automo- bili sulla strada Improvvisi sbalzi di tempe- ratura dovuti a condizioni atmosferiche (vento pioggia, neve) o causati da aria di scarico di ventilatori o da aria proveniente da finestre aperte La lampada LED a sensore vacilla (si muove) per es. in seguito a boe di vento o a forte precipitazione Spostare il campo Spostare il campo Modificare il campo o spostare il luogo di mon- taggio Montare la lampada LED a sensore su una base stabile
