LIETOŠANAS INSTRUKCIJA Spot ONE SC STEINEL

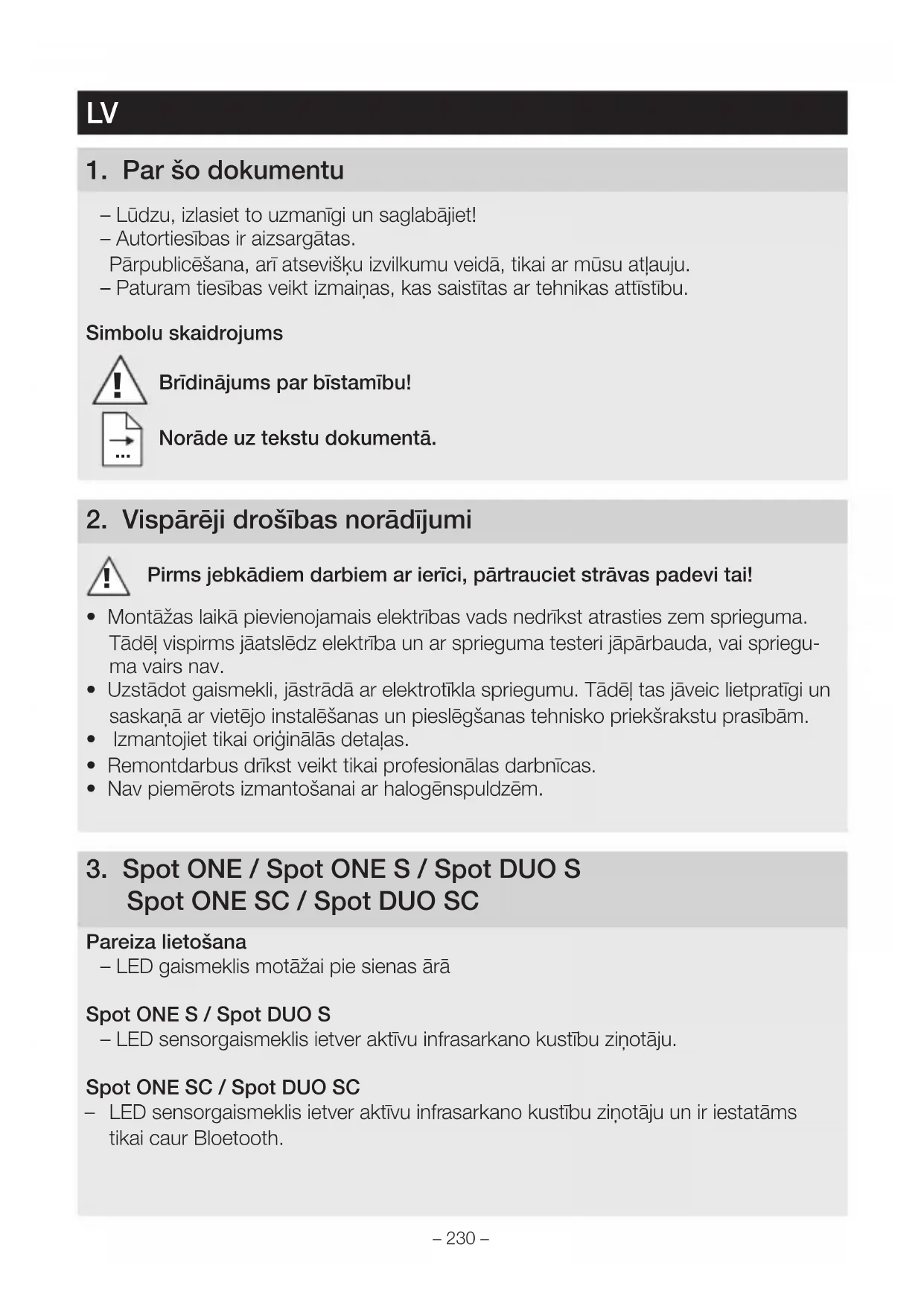

– Lūdzu, izlasiet to uzmanīgi un saglabājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums

Brīdinājums par bīstamību! Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci, pārtrauciet strāvas padevi tai!

• Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbauda, vai spriegu- ma vairs nav.

• Uzstādot gaismekli, jāstrādā ar elektrotīkla spriegumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām.

• Izmantojiet tikai oriģinālās detaļas.

• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

• Nav piemērots izmantošanai ar halogēnspuldzēm.

3. Spot ONE / Spot ONES / Spot DUOS

Spot ONESC / Spot DUO SC Pareiza lietošana – LED gaismeklis motāžai pie sienas ārā Spot ONES / Spot DUOS – LED sensorgaismeklis ietver aktīvu infrasarkano kustību ziņotāju. Spot ONESC / Spot DUOSC – LED sensorgaismeklis ietver aktīvu infrasarkano kustību ziņotāju un ir iestatāms tikai caur Bloetooth.– 231 – Nepareiza lietošana – LED gaismeklis nav aptumšojams. Nav aptumšojams Piegādes apjoms Spot ONE (3.1 Att.) – Gaismeklis – Trīs skrūves – Trīs dībeļi – Trīs starplikas Piegādes apjoms Spot DUO (3.2 Att.) – Gaismeklis – Cetras skrūves – Cetri dībeļi – Cetras starplikas Izstrādājuma izmēri Spot ONE (3.3 Att.) Spot DUO (3.4 Att.) Informācija par preci (3.5 Att.) A Sienas stiprinājumsa B Pieslēguma aizspiednis C Drošības skrūve D Gaismekļa kāja E Gaismekļa korpuss F Krēslas sliekšņa iestatījums (tikai Spot ONE S/DUO S) G Laika iestatīšana (tikai Spot ONE S/DUO S) Uztveres lauks Spot ONE S/DUO S (3.6 – 3.8 Att.) Gaismas stipruma sadalījums (3.9 Att.)

4. Elektriskais pieslēgums

Slēgumu plāns (4.1. Att.) Tīkla pievadvadu veido 3 dzīslu kabelis: L = fāze (parasti melns, brūns vai pelēks) N = nulles vads (parasti zils) PE = zemējums (zaļš/dzeltens) LV– 232 – Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L), nulles vads (N), kā arī aizsargvads (PE) tiek pieslēgti spieslēguma kopnei. Svarīgi! Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišķu kabeļu noteikšana un savienošana. Tīkla pievadvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai. Saslēgums tīklā " " kalpo gaismekļu saslēgšanai tīklā. Paralēli var pieslēgt līdz 10 šāda tipa gaismekļus. (4.1 Att.)

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet produktu.

• Montējot gaismekli, jāpievērš uzmanība, lai tas tiktu piestiprināts stabili.

• Izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un kustības uztveršanu. Sensors visefektīvāk uztvers kustību, ja uzstādīsiet ierīci kustības virzienā un ja sensora redzamību neierobežos šķēršļi (piemēram, koki, sienas u. tml.). Montāžas soļi

• Atslēdziet elektrības apgādi. (4.1. Att.)

• Atskrūvējiet drošības skrūvi un atvienojiet gaismekļ korpusu no sienas turētāja.

• Atvienojiet iespraužamās spailes un gaismekļa korpusu no sienas stiprinājuma. (5.2. Att.)

• Atzīmējiet urbuma vietas. (5.3. Att.)

• Izurbiet caurumus un ievietojiet dībeļus (5.4. Att.)

• Piestipriniet drošības lentu un uzlieciet iespraužamās spailes. (

• Saslēdzot tīklā vairākus gaismekļus, izlauziet drošības mēlīti. (5.8. Att.)

• Uzspraudiet gaismekļa korpusu uz sienas stiprinājuma. (5.9. Att.)

• Ieskrūvējiet drošības skrūvi. (5.9. Att.)

• Ieslēdziet elektrības apgādi. (5.9. Att.)

• Veiciet iestatīšanu ( "6. Funkcijas"– 233 –

Spot ONES / Spot DUOS Rūpnīcas iestatījumi – Krēslas iestatījums: 1.000 luksi – Laika iestatījums: 8sekundes Krēslas sliekšņa iestatījums (6.2. F Att.) Vēlamo gaismekļa reakcijas slieksni iespējams iestatīt bez pakāpēm no apm. 2 līdz

– Iestatīšanas slēdzis iestatīts uz = dienasgaismas režīms (atkarībā no apgaismojuma) – Iestatīšanas slēdzis iestatīts uz = krēslas režīms (apm. 2 luksi) Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret

Laika iestatījums (6.2. G Att.) Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 8s līdz maks. 35 min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna. – Iestatījumu regulators + = apm. 35 minūtes – Iestatījumu regulators – = apm. 8sekundes Norāde: Pēc katras gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gaismeklis, uztverot kustību, atkal var ieslēgt gaismu. Spot DUOS Piegādes stāvoklis: Abas gaismekļu galvas ir saslēgtas tīklā un vienmēr ieslēdzas un izslēdzas vienlaicīgi. Abu gaismekļu galvu atsevišķai darbībai ir jāpārtrauc savienojums starp spailēm (1. un 2. ). Spot ONESC / Spot DUOSC Rūpnīcas iestatījumi – Krēslas iestatījums: 2.000 luksi – Laika iestatījums: 5 sekundes STEINEL Connect App Gaismekļa konfigurācijai ar viedtālruni vai planšetdatoru ir Jūsu AppStore jālejuplādē STEINEL Connect App lietotne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth. LV– 234 – Android iOS Šādas funkcijas ir iestatāmas STEINEL Connect App lietotnē: – Laika iestatīšana – Krēslas sliekšņa iestatījums – Ieslēgšanas un izslēgšanas laiki – Automātiska/manuāla situatīva vadība – Saslēgums tīklā – Grupu veidošana – Grupu un gaismekļu nosaukšana Norāde: Pēc katras gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gaismeklis, uztverot kustību, atkal var ieslēgt gaismu. Lai nodrošinātu uz laiku balstītu ieslēgšanos un izslēgšanos, Spot Connect ir integrēts pulkstenis. Tas automātiski sinhrozinējas ar pievienotā viedtrālruņa pulksteni pie katra Bluetooth savienojama caur STEINEL Connect App. Lai nodrošinātu korektu funkciju, pēc strāvas padeves pārtraukšanas gaismeklim jāizveido savienojums caur STEINEL Connect App lietotni. Integrētais pulkstenis atkal tiek sinhronizēts ar viedtālruņa pulksteni.

7. Gaismekļa pagriešanas zona / Spuldzes maiņa

Gaismekļa pagriešanas zona (7.1./7.2. Att.) Spuldzes maiņa

• Atskrūvējiet nosegplāksni pie gaismekļa korpusa un izvelciet to. (7.3. Att.)

• Izskrūvējiet un izvelciet spuldzi. (7.4. Att.)

• Ielieciet un ieskrūvējiet jaunu spuldzi. (7.5. Att.)

• Uzlieciet un pieskrūvējiet nosedzošo plāksni. (7.6. Att.) Svarīgi! Izmantojiet tikai GU10 LED spuldzi līdz maks. 9 W.– 235 – Norāde: ( Mainot spuldzi pārliecinieties, ka blīve un blīvējamā virsma ir tīra un nav bojāta.

Izstrādājumam apkope nav nepieciešama. Ja gaismeklis ir netīrs, noslaukiet to ar mitru drānu (bez tīrīšanas līdzekļiem). Svarīgi! Bateriju ierīce nav nomaināma.

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Nemetiet elektroierīces parastajos atkritumos! Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

10. Atbilstības deklarācija

Ar šo STEINEL GmbH deklarē, ka radioiekārta Spot ONESC / Spot DUOSC atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā inter- neta vietnē: www.steinel.de LV– 236 –

11. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudī-ta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases vei-da pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēr-šam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neat-tiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā.Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta at-tiecīgajai servisa nodaļai.Remonta serviss:Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garanti-jas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

> 80 Vidējs dzīves ilgums* L70B50 pie 25 °C: > 20.000 h Krāsas konstistence SDCM* Sākuma vērtība: 6 Gaismas stipruma sadalījums*

• pievienotajam LED gaismas avotam– 239 – Traucējumi Cēlonis Risinājums LED gaismeklis neieslēdzas Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads Īssavienojums Bojāts gaismas avots Ieslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri Pārbaudīt pieslēgumus Nomainiet spuldzi LED sensorgaismeklis neieslēdzas Dienas gaismas režīmā, krēslas slieksnis iestatīts nakts režīmā IZSLĒGTS tīkla slēdzis Drošinātājs ir izslēdzies Nav mērķtiecīgi iestatīts uztveres lauks Iestatiet no jauna Ieslēdziet Ieslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu Justējiet atkārtoti LED sensorgaismeklis neieslēdzas Nepārtraukta kustība uztveres laukā Pārbaudiet lauku un pēc nepieciešamības atkārtoti justējiet, t. i., nosedziet LED sensorgaismeklis pastāvīgi ieslēdzas un izslēdzas. Uztveres laukā pārvietojas dzīvnieki Paceliet sensoru augstāk; pārregulējiet zonu LED sensorgaismeklis nevajadzīgi ieslēdzas Vējš uztveres laukā kusti- na kokus un krūmus Uz ielas esošo automašīnu uztveršana Laika apstākļu izraisītas straujas temperatūras izmaiņas (vējš, lietus, sniegs), vai arī gaisa plūsma no ventilatoriem, atvērtiem logiem LED sensorgaismeklis šūpojas (kustas) stipra vēja brāzmās vai stipros nokrišņos. Izmainiet lauku Izmainiet lauku Izmainiet uztveres lauku, mainiet uzstādīšanas vietu

13. Darbības traucējumi
