LIETOŠANAS INSTRUKCIJA RS PRO R30 Basic SC STEINEL

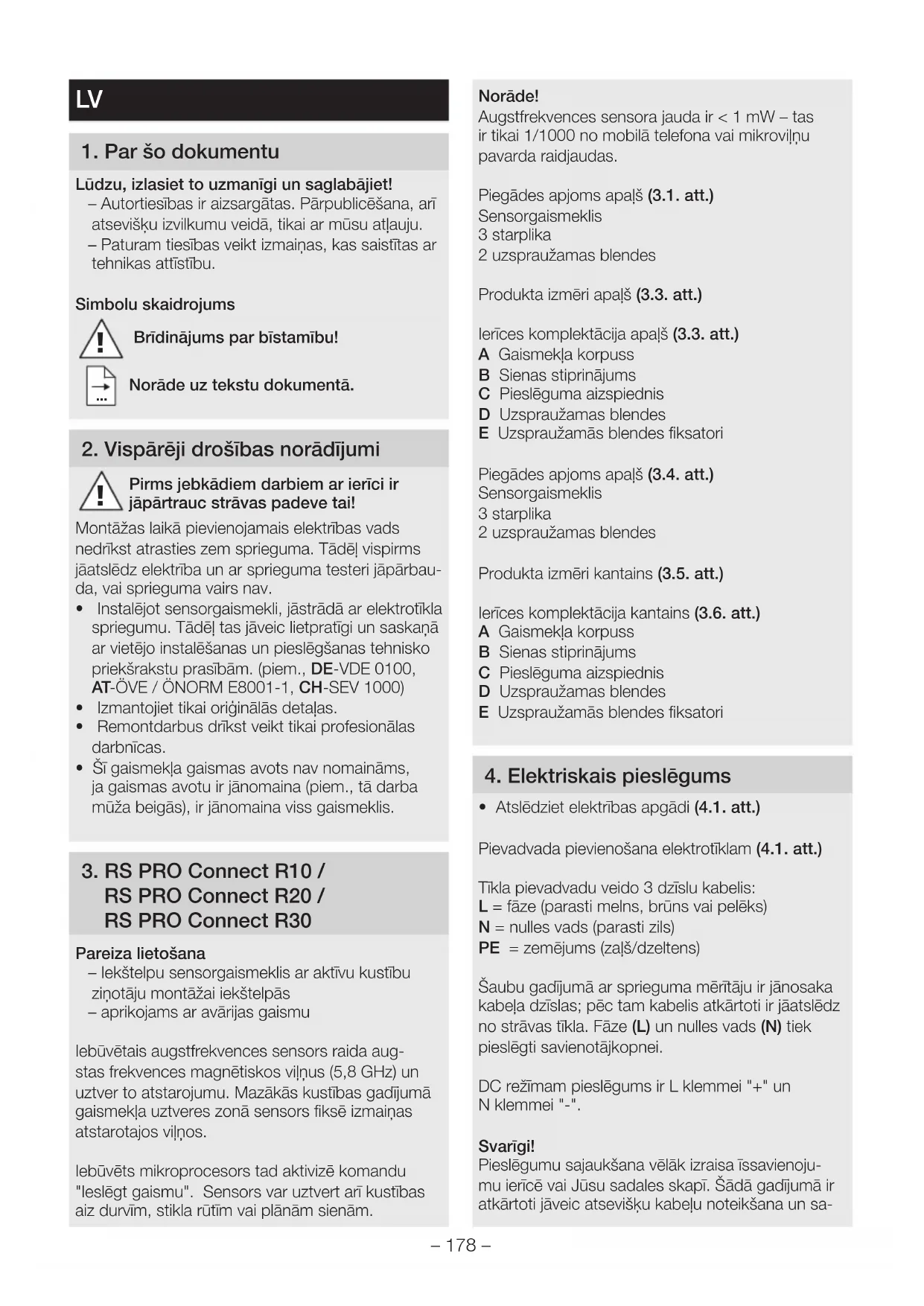

Lūdzu, izlasiet to uzmanīgi un saglabājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums

Brīdinājums par bīstamību!

Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci ir jāpārtrauc strāvas padeve tai! Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbau- da, vai sprieguma vairs nav.

• Instalējot sensorgaismekli, jāstrādā ar elektrotīkla spriegumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. (piem., DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)

• Izmantojiet tikai oriģinālās detaļas.

• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

• Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.

3. RS PRO Connect R10 /

RS PRO Connect R20 / RS PRO Connect R30 Pareiza lietošana – Iekštelpu sensorgaismeklis ar aktīvu kustību ziņotāju montāžai iekštelpās – aprikojams ar avārijas gaismu Iebūvētais augstfrekvences sensors raida aug- stas frekvences magnētiskos viļņus (5,8 GHz) un uztver to atstarojumu. Mazākās kustības gadījumā gaismekļa uztveres zonā sensors fiksē izmaiņas atstarotajos viļņos. Iebūvēts mikroprocesors tad aktivizē komandu "Ieslēgt gaismu". Sensors var uztvert arī kustības aiz durvīm, stikla rūtīm vai plānām sienām. Norāde! Augstfrekvences sensora jauda ir < 1 mW – tas ir tikai 1/1000 no mobilā telefona vai mikroviļņu pavarda raidjaudas. Piegādes apjoms apaļš (3.1. att.) Sensorgaismeklis 3 starplika 2 uzspraužamas blendes Produkta izmēri apaļš (3.3. att.) Ierīces komplektācija apaļš (3.3. att.) A Gaismekļa korpuss B Sienas stiprinājums C Pieslēguma aizspiednis D Uzspraužamas blendes E Uzspraužamās blendes fiksatori Piegādes apjoms apaļš (3.4. att.) Sensorgaismeklis 3 starplika 2 uzspraužamas blendes Produkta izmēri kantains (3.5. att.) Ierīces komplektācija kantains (3.6. att.) A Gaismekļa korpuss B Sienas stiprinājums C Pieslēguma aizspiednis D Uzspraužamas blendes E Uzspraužamās blendes fiksatori

4. Elektriskais pieslēgums

• Atslēdziet elektrības apgādi (4.1. att.) Pievadvada pievienošana elektrotīklam (4.1. att.) Tīkla pievadvadu veido 3 dzīslu kabelis: L = fāze (parasti melns, brūns vai pelēks) N = nulles vads (parasti zils) PE = zemējums (zaļš/dzeltens) Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L) un nulles vads (N) tiek pieslēgti savienotājkopnei. DC režīmam pieslēgums ir L klemmei "+" un N klemmei "-". Svarīgi! Pieslēgumu sajaukšana vēlāk izraisa īssavienoju- mu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišķu kabeļu noteikšana un sa-– 179 –

vienošana. Tīkla pievadvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai (izmantojot avārijas gaismas moduli). Svarīgi! Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet produktu.

• Montējot gaismekli, jāpievērš uzmanība, lai tas tiktu piestiprināts stabili.

• Izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un kustības uztveršanu.

• Pēc montāžas vēdināšanas atveres nedrīkst būt nosegtas. Montāžas soļi

• Atskrūvējiet drošības skrūves (nav vajadzīga pilnīga drošības skrūvju izņemšana) un noņemiet gaismekļa korpusu (5.1. att.)

• Atzīmējiet urbuma vietas (5.2. att.)

• Izurbiet caurumus un ievietojiet dībeļus (5.3. att.)

• Uzstipriniet gaismekļa korpusu un pieskrūvējiet ar drošības skrūvēm (5.7. att.)

• Ieslēdziet elektrības apgādi.

Rūpnīcas iestatījumi Sniedzamības iestatījums: 10 m Galvenā apgaismojuma laika iestatīšana: 3 min Pamata apgaismojuma laika iestatīšana: 5 min Krēslas iestatījums: 500 luksi Pamata apgaismojuma aptumšošanas līmenis: 5% Backlight (Aizmugures gaisma): IESL. Sensora funkcija ir aktivēta rūpnīcas iestatījumos, lai gaismeklis uzreiz būtu gatavs darbībai. Lai precei ieslēgtu references režīmu, ir jāapskata tehniskā dokumentācija: www.steinel.de. Gaismekļa konfigurācijai ir Jūsu AppStore jālejup- lādē Steinel Connect App lietotne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth. Android iOS Darbības rādiusa izvēle Sniedzamību iespējams iestatīt bez pakāpēm starp 1 un 10 m. Ievietojot pievienotās blendes sniedza- mību samazināt četros virzienos. (6.1. att.) Laika iestatīšana Vēlamo gaismekļa galvenās gaismas degšanas ilgu- mu iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 60 min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna. Krēslas sliekšņa iestatījums Vēlamo gaismekļa reakcijas slieksni iespējams iesta- tīt bez pakāpēm no apm. 2 līdz 2000 luksiem. Pamata gaisma Pamata gaismas gaišumu iespējams iestatīt starp 1% un 50%. Pamats gaismas ilgumu iespējams iestatīt starp 10 minūtēm un 30 minūtēm, vai arī uz visu nakti. Galvenais apgaismojums Galvenās gaismas gaišumu iespējams iestatīt starp 50% un 100%. Backlight (Aizmugures gaisma) (PLUS variants) Aizmugures gaismas ieslēgšanu un izslēgšanu var iestatīt manuāli. Grupēšana Ir iespēja izmantot RS PRO Connect R10/R20/R30 kā atsevišķu gaismekli vai vairākus gaismekļus caur radiokomunikāciju saslēgt grupās. Visi gaismekļi, kas ir pievienoti grupai, darbojas pēc grupas parametriem, kas ietatīti Steinel Connect lietotnē. Sniedzamību iespējams iestatīt individuāli visiem grupas dalībniekiem.– 180 – Fade TimeAr Fade Time var iestatīt aptumšošanas līkni, ieslēdzot un izslēdzot (1s - 3s).Kaimiņu funkcijaKaimiņu funkciju var aktivēt/deaktivēt Steinel Connect App lietotnē. Kaimiņu grupas tiek pievienotas aktīva-jai gaismekļu grupai. Grupa atsaucas uz piešķirtās kaimiņu grupas ieslēgšanas signāliem un atbilstoši iestatījumiem ieslēdz galvano vai pamata gaismu.Klātbūtnes ziņotāja funkcijaKlātbūtnes ziņotāja funkciju var aktivēt/deaktivēt Steinel Connect App lietotnē. Klātbūtnes ziņotāja funkcija būtu jāaktivē, lai iestatītu jūtīgāku sensora uztveri pēc ieslēgšanas. Tādējādi pēc nonākšanas uztveres zonā (ar lielām kustībām) var tikt uztvertas arī mazākas kustības, piemēram roku vai plaukstu kustības. Tādējādi tiek novērsta nevēlama sensora ieslēgšanās ārpus uztveres zonas, kā arī, izdarot nelielākas kustības, gaisma paliek ieslēgta. Lai izvairītos no ilgstošas ieslēgšanās katras desmit minūtes ir jābūt konstatētai vismaz vienai kustībai. Ja tā nav,tad gaismeklis iziet no jūtīgā režīma un gaismeklis pēc pēcdarbības laika beigām izslēdzas. Ja gaismeklis nevēlami paliek ilgstoši ieslēgts, deka-tivējiet klātbūtnes ziņotāja funkciju. Gaismas sadalīšanās līkne (6.2. att.)

Avārijas gaismas moduisEAN 4007841064143

8. Kopšana un apkope

Izstrādājumam apkope nav nepieciešama. Ja gaismeklis korpuss ir netīrs, noslaukiet to ar mitru drānu (bez tīrīšanas līdzekļiem). Svarīgi!Bateriju ierīce nav nomaināma.

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.Nemetiet elektroierīces parastajos atkritumos!Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroie-rīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

10. Atbilstības deklarācija

Ar šo STEINEL Vertrieb GmbH deklarē, ka radioie-kārta RSPROConnectR10/ RSPROConnect R20/ RSPROConnectR30 atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: www.steinel.de

11. Ražotāja garantija

Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garanti-jas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5gadu garantiju nevainojamām Jūsu STEINEL pro-fesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantē-jam visu elektronisko būvdaļu un kabeļu ekspluatā-cijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību. Sūdzību iesniegšanaJa vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot oriģinālo čeku, kā arī norā-dot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: Ambergs SIA, Brīvības gatve 195-16, LV-1039 Rīga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakaļ sūtīšanas riskiem.Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantieJa Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 0037129460997.

=84 Vidējs dzīves ilgums: L70B50 pie 25°C: > 60 000 h Krāsas konstistence SDCM: Sākuma vērtība: 3 Pamata gaisma: iestatāms no 1-50% Galvenais apgaismojums: iestatāms no 50-100% Augstfrekvences tehnika: 5,8 GHz (neatkarīgi no temperatūras reaģē uz vismazāko kustību) / < 1 mW Uztveres sniedzamība: 1-10 m diametrs, iestatāms bez pakāpēm Uztveres leņķis: 360°, ar 160° lielu atveres leņķi Laika iestatīšana: 5s - 60min Krēslas sliekšņa iestatījums: 2-2000 luksi Aizsardzības veids: IP40 Aizsargklase: II Apkārtējā temperatūra: -20 °C - +40 °C Bluetooth frekvence: 2,4-2,48GHz Bluetooth raidjauda: 5dBm/3mW Šai precei ir gaismas avots ar enerģijas efektivitātes klasi: R10 PLUS SC NW: R10 PLUS SC WW: R20 PLUS SC NW: R20 PLUS Q SC NW: R20 PLUS Q SC WW: R20 PLUS SC WW: „D“ „D“ „D“ „D“ „D“ „D“– 183 – R30 PLUS SC NW: R30 PLUS Q SC NW: R30 PLUS Q SC WW: R30 PLUS SC WW: R10 BASIC SC NW: R10 BASIC SC WW: R20 BASIC SC NW: R20 BASIC Q SC NW: R20 BASIC Q SC WW: R20 BASIC SC WW: R30 BASIC SC NW: R30 BASIC Q SC NW: R30 BASIC Q SC WW: R30 BASIC SC WW: „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „C“ „C“ „D“ Gaismas stipruma sadalījums: LumEdit 202101200639_R10 4000K mit heller Haube_HW von 2361_5.0x5.0 Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C R30 PLUS Q SC NW R30 PLUS Q SC WW R30 BASIC Q SC NW R30 BASIC Q SC WW Pilnu tehnisko informāciju Jūs atradīsiet www.steinel.de LV– 184 – Traucējumi Cēlonis Risinājums Sensorgaismeklim netiek pievadīta strāva ■ Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads ■ Īssavienojums tīkla pievadvadā ■ Iespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots ■ Ieslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri ■ Pārbaudīt pieslēgumus ■ Ieslēdziet tīkla slēdzi Sensorgaismeklis neieslēdzas ■ Krēslas sliekšņa iestatījums izvēlēts nepareizi ■ IZSLĒGTS tīkla slēdzis ■ Drošinātājs ir izslēdzies ■ Iestatiet no jauna ■ Ieslēdziet ■ Ieslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu Sensorgaismeklis neizslēdzas ■ Nepārtraukta kustība uztveres laukā ■ Pārbaudiet uztveres zonu Sensorgaismeklis ieslēdzas bez acīmre- dzama iemesla ■ Sensorgaismeklis nav uzmontēts tā, lai tas nevibrētu ■ Kustība ir bijusi, bet sensors to nav atpazinis (kustība aiz sienas, tiešā lampas tuvumā kustējies mazs objekts u.c.) ■ Stingri uzmontējiet korpusu ■ Pārbaudiet uztveres zonu Sensorgaismeklis neieslēdzas, neskatoties uz kustību ■ Ātras kustības netiek uztvertas, lai mazinātu traucējumus, vai arī ir uzstādīts pārāk mazs uztveres lauks ■ Krēslas sliekšņa iestatījums izvēlēts nepareizi ■ Pārbaudiet uztveres zonu ■ Iestatiet no jauna Avārijas gaismas ražošanas traucējumi Traucējumi Cēlonis Risinājums Aizmugures gaisma neieslēdzas ■ Avārijas gaisma lādē akumulatoru ■ Nogaidiet 24 h līdz akumulators ir pilnībā uzlādēts

13. Darbības traucējumi– 185 –
