GEBRUIKSAANWIJZING RS PRO R30 Basic SC STEINEL

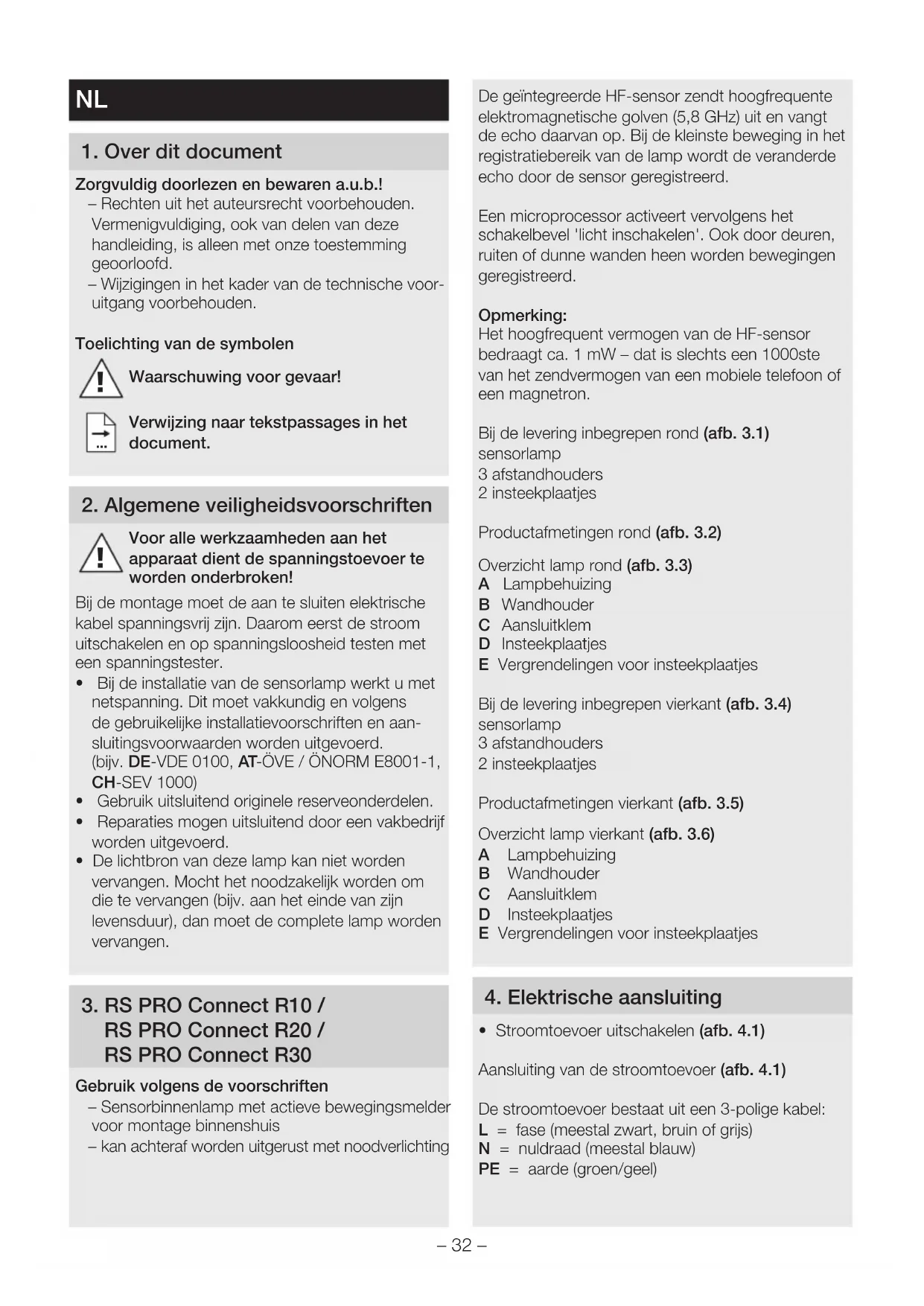

Zorgvuldig doorlezen en bewaren a.u.b.! – Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische voor- uitgang voorbehouden. Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken! Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

• Bij de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aan- sluitingsvoorwaarden worden uitgevoerd. (bijv. DE-VDE 0100, AT-ÖVE/ÖNORME8001-1, CH-SEV1000)

• Gebruik uitsluitend originele reserveonderdelen.

• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

• De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

3. RS PRO Connect R10 /

RS PRO Connect R20 / RS PRO Connect R30 Gebruik volgens de voorschriften – Sensorbinnenlamp met actieve bewegingsmelder voor montage binnenshuis – kan achteraf worden uitgerust met noodverlichting De geïntegreerde HF-sensor zendt hoogfrequente elektromagnetische golven (5,8GHz) uit en vangt de echo daarvan op. Bij de kleinste beweging in het registratiebereik van de lamp wordt de veranderde echo door de sensor geregistreerd. Een microprocessor activeert vervolgens het schakelbevel 'licht inschakelen'. Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd. Opmerking: Het hoogfrequent vermogen van de HF-sensor bedraagt ca. 1 mW – dat is slechts een 1000ste van het zendvermogen van een mobiele telefoon of een magnetron. Bij de levering inbegrepen rond (afb. 3.1) sensorlamp 3 afstandhouders 2 insteekplaatjes Productafmetingen rond (afb. 3.2) Overzicht lamp rond (afb. 3.3) A Lampbehuizing B Wandhouder C Aansluitklem D Insteekplaatjes E Vergrendelingen voor insteekplaatjes Bij de levering inbegrepen vierkant (afb. 3.4) sensorlamp 3 afstandhouders 2 insteekplaatjes Productafmetingen vierkant (afb. 3.5) Overzicht lamp vierkant (afb. 3.6) A Lampbehuizing B Wandhouder C Aansluitklem D Insteekplaatjes E Vergrendelingen voor insteekplaatjes

4. Elektrische aansluiting

• Stroomtoevoer uitschakelen (afb. 4.1) Aansluiting van de stroomtoevoer (afb.4.1) De stroomtoevoer bestaat uit een 3-polige kabel: L = fase (meestal zwart, bruin of grijs) N = nuldraad (meestal blauw) PE = aarde (groen/geel)– 33 –

In geval van twijfel moeten de leidingen met een spanningstester worden geïdentificeerd; vervolgens weer spanningsvrij maken. De fase (L) en de nul- draad (N) worden op de aansluitklem aangesloten. Bij gebruik met DC moet op klem L '+' en klem N '–' worden aangesloten. Belangrijk: Verwisseling van de aansluitingen leidt in het apparaat of in uw zekeringenkast tot kortsluiting. In dit geval moeten de afzonderlijke kabels nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor in- en uitschakelen geïnstalleerd zijn (bij gebruik zonder noodverlichtingsmodule). Belangrijk: De lichtbron van deze lamp kan niet worden ver- vangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

• Alle onderdelen controleren op beschadigingen.

• Neem het product bij beschadigingen niet in gebruik.

• Bij de montage van de lamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd.

• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsre- gistratie.

• De luchtinlaatsleuven mogen na de montage niet afgedekt zijn. Montagestappen

• Borgschroeven losdraaien (deze hoeven niet compleet te worden verwijderd) en de lampbe- huizing afnemen (afb.5.1)

• Aansluitkabel aansluiten (afb. 5.6)

• Lampbehuizing plaatsen en met borgschroeven vastschroeven (afb.5.7)

• Stroomtoevoer inschakelen

Fabrieksinstellingen Reikwijdte-instelling: 10 m Tijdinstelling hoofdlicht: 3 min. Tijdinstelling basislicht: 5 min. Schemerinstelling: 500 lux Basislicht dimniveau: 5% Backlight: ON In de fabrieksinstelling is de sensorfunctie geacti- veerd, zodat de lamp onmiddellijk gebruiksklaar is. Om het product in de referentiemodus te zetten, dient u de technische documentatie op: www.steinel.de op te roepen. Voor de configuratie van de lamp moet de Steinel Connect App gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist. Android iOS Reikwijdte-instelling De reikwijdte kan traploos worden ingesteld tussen 1 en 10 m. Door het insteken van de bijgeleverde plaatjes kan de reikwijdte in vier richtingen worden verkleind (afb. 6.1). Tijdinstelling De gewenste brandduur van het hoofdlicht kan traploos van 5seconden tot 60minuten worden in- gesteld. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart. Schemerinstelling De gewenste drempelwaarde kan traploos van 2 tot 2000lux worden ingesteld. Basislicht De lichtsterkte van het basislicht kan tussen 1% en 50% worden ingesteld. De duur van het basislicht kan traploos tussen 10 minuten en 30 minuten of de gehele nacht worden ingesteld. Hoofdlicht De lichtsterkte van het basislicht kan tussen 50% en 100% worden ingesteld.– 34 – Backlight (PLUS variant) De instelling voor het in- en uitschakelen van het Backlight kan handmatig worden vastgelegd. Groepen vormen U heeft de mogelijkheid om de RS PRO Connect R10/R20/R30 als losse lamp te gebruiken of meerdere lampen d.m.v. draadloze communicatie tot een groep te verbinden. Alle lampen die aan een groep zijn toegewezen, gedragen zich volgens de groepsparameters die in de Steinel Connect app zijn ingesteld. De reikwijdte kan voor alle groepsdeelnemers individueel worden ingesteld. Fade Time Met Fade Time kan de dimcurve bij het in- en uitschakelen worden ingesteld (1s - 3s). Buurfunctie Met de Steinel Connect App kan de buurfunctie geactiveerd/gedeactiveerd worden. Hierbij worden de buurgroepen aan de actieve lampengroep gekoppeld. De actieve groep reageert op inschakel- signalen van de gekoppelde buurgroep en schakelt het hoofdlicht of basislicht in, afhankelijk van de instellingen. Aanwezigheidsmelderfunctie Met de Steinel Connect App kan de aanwezigheids- melderfunctie geactiveerd en gedeactiveerd worden. De aanwezigheidsmelderfunctie moet geactiveerd worden, om de registratie van de sensor na het inschakelen gevoeliger in te stellen. Hierdoor kunnen bijvoorbeeld na het betreden van het registratiebe- reik (met grote bewegingen) ook kleine bewegingen als arm- of handbewegingen geregistreerd worden. Hiermee wordt voorkomen, dat bewegingen buiten het gewenste registratiebereik ongewenste inscha- kelingen tot gevolg hebben, maar ook dat het licht bij kleine bewegingen ingeschakeld blijft. Om te voorkomen dat de lamp permanent ingeschakeld blijft, moet minimaal een keer per tien minuten een beweging worden geregistreerd. Als dat niet het ge- val is, verlaat men de gevoelige modus en schakelt de lamp na afloop van de nalooptijd uit. Wanneer de lamp ongewenst permanent ingeschakeld blijft, moet u de aanwezigheidsmelderfunctie deactiveren. Lichtverdelingscurve (afb. 6.2)

8. Onderhoud en verzorging

Dit product is onderhoudsvrij. De lampbehuizing kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd. Belangrijk: de regelaar kan niet worden vervangen.

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen: Conform de geldende Europese richtlijn voor verbruik- te elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingeza- meld en milieuvriendelijk gerecycled te worden.

10. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL Vertrieb GmbH, dat het type radioapparatuur RSPROConnectR10/ RSPROConnectR20/ RSPROConnectR30 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de– 35 –

Als koper heeft u t.o.v. de verkoper recht op de wet-telijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, wordt die door onze garantieverklaring noch verkort, noch beperkt. Wij verlenen 5jaar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproduct uit het STEINEL Professional assortiment. Wij garan-deren dat dit product geen materiaal-, productie- of constructiefouten heeft. Wij garanderen de goede werking van alle elektronische componenten en kabels, alsook dat alle toegepaste materialen en hun oppervlakken vrij van gebreken zijn. Garantie claimen Als u aanspraak wilt maken op garantie, dan kunt u het betreende artikel, compleet samen met het originele aankoopbewijs en de klachtomschrijving, terugsturen naar uw leverancier of direct naar Van Spijk Agenturen, De Scheper 402, 5688 HP Oirschot. Wij adviseren u daarom uw aankoopbe-wijs zorgvuldig te bewaren tot de garantieperiode is verlopen. STEINEL kan niet aansprakelijk worden gesteld voor de transportkosten en het transportrisi-co van het terugsturen.(Op onze website www.vanspijk.nl vindt u meer informatie over het claimen van garantierechten)Als u een garantie-aanvraag heeft of technische vragen betreende uw product, kunt u contact opnemen met onze helpdesk [phone].

Storing Oorzaak Oplossing Sensorlamp is zonder spanning ■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken ■ Kortsluiting in de stroomtoevoer ■ Eventueel aanwezige netschakelaar uit ■ Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controleren ■ Aansluitingen controleren ■ Netschakelaar inschakelen De sensorlamp schakelt niet in ■ Schemerinstelling verkeerd gekozen ■ Netschakelaar UIT ■ Zekering gesprongen ■ Opnieuw instellen ■ Inschakelen ■ Zekering inschakelen, vervangen, evt. aansluiting controleren De sensorlamp schakelt niet uit ■ Permanente beweging in het registratiebereik ■ Bereik controleren Sensorlamp schakelt zonder herkenbare beweging in ■ Sensorlamp niet stabiel gemonteerd ■ Beweging was aanwezig, werd echter niet opgemerkt door de waarnemer (beweging achter wand, beweging van een klein object in de directe omgeving van de lamp etc.) ■ Behuizing vast monteren ■ Bereik controleren Sensorlamp schakelt ondanks beweging niet in ■ Snelle bewegingen worden onder- drukt voor het verminderen van storingen of het registratiebereik is te klein ingesteld ■ Schemerinstelling verkeerd gekozen ■ Bereik controleren ■ Opnieuw instellen Storing noodverlichting Storing Oorzaak Oplossing Backlight schakelt niet in ■ Noodverlichting laadt accu op ■ Max. 24 uur wachten tot de accu helemaal is opgeladen
