BRUKSANVISNING RS 200 SC STEINEL

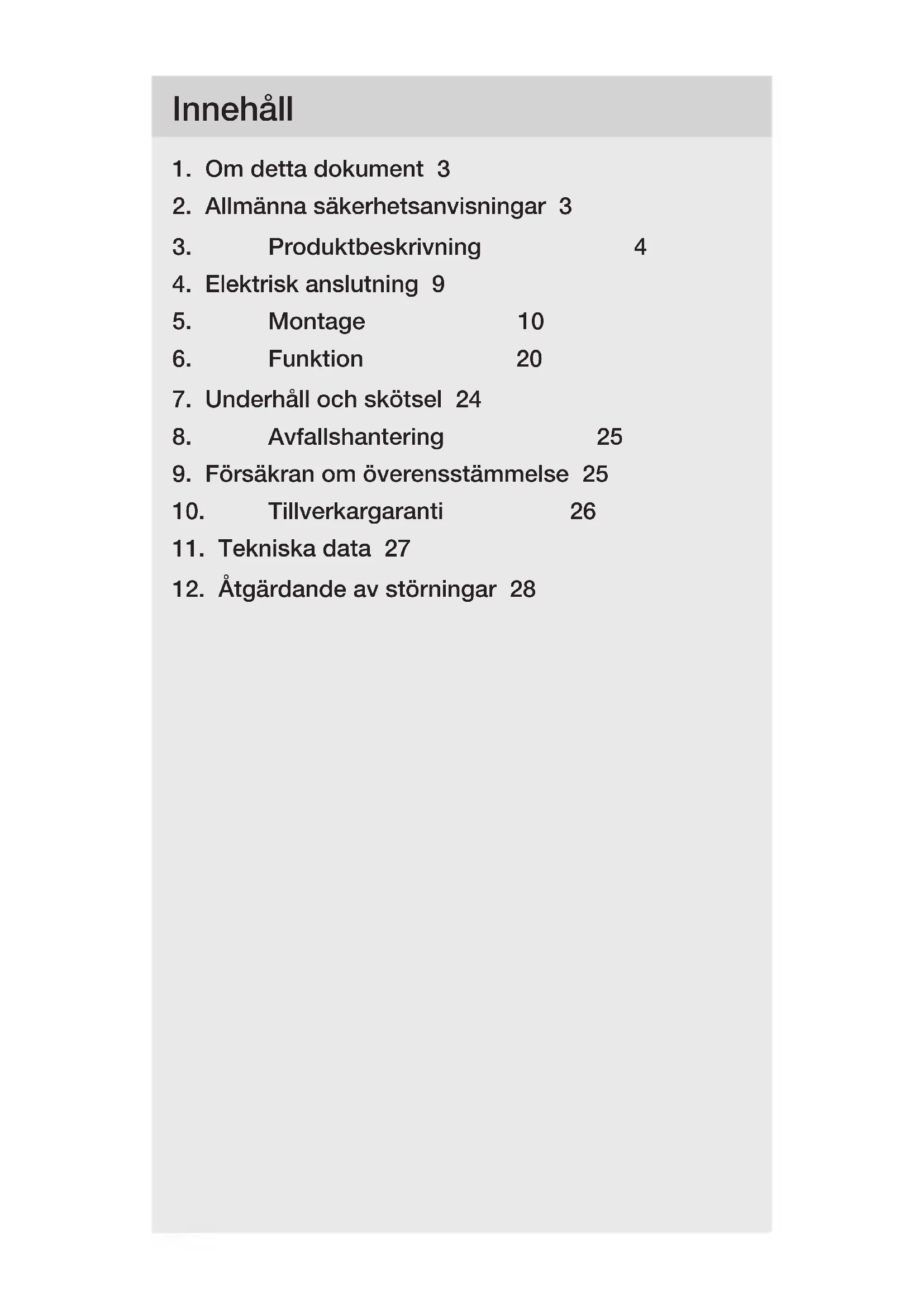

2. Allmänna säkerhetsanvisningar 3

7. Underhåll och skötsel 24

8. Avfallshantering 25

9. Försäkran om överensstämmelse 25

12. Åtgärdande av störningar 28– 3 –

– Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke. – Ändringar som görs p.g.a. den tekniska utvecklingen, förbehålles.

Varning för fara! Varning för fara genom elektrisk ström! Varning för fara genom vatten!

2. Allmänna säkerhetsanvisningar

Fara om bruksanvisningen inte följs! Bruksanvisningen innehåller viktig information för en säker hantering av armaturen. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs bruksanvisningen noggrant.

• Följ säkerhetsanvisningarna.

• Förvara den tillgängligt. – Hantering av elektrisk ström kan leda till farliga situa- tioner. Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller leda till döden. – Arbeten på nätspänningen får endast genomföras av kvalificerad yrkespersonal. – Installationsföreskrifter och anslutningskrav som gäller i respektive land ska iakttas (t.ex. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Använd endast originalreservdelar.– 4 – Innehåll

3. Produktbeskrivning

Ändamålsenlig användning RS 200 SC – Sensor LED-armatur med aktiv rörelsevakt. – Vägg- och takmontage. – Inom- och utomhus. På grund av sin känsliga uppfatt- ningsförmåga bara delvis användbar utomhus. Ändamålsenlig användning RS 200 C – LED-armatur. – Vägg- och takmontage. – Inom- och utomhus. Funktionsprincip RS 200 SC – HF/radar-rörelsevakten utstrålar högfrekventa elektro- magnetiska vågor (5,8 GHz) och uppfattar ekot som reflekteras från olika ytor. – Ekot som förändras genom kroppens rörelser omvand- las elektroniskt och tänder LED-armaturen automatiskt. – En rörelsedetektering är även möjlig genom tunna väggar, dörrar och glasrutor. – Rörelsedetektering även av minsta rörelse. – Inga felkopplingar p.g.a. värmekällor och temperatur- växlingar. – Sensorns bevakningsområde kan avgränsas exakt via räckviddsinställningen per webbyta och app. Anmärkning: HF-sensorns högfrekvenseekt är ca 1 mW – det är bara en tusendel av sändareekten från en mobiltelefon eller en mikrovågsugn.– 5 – Innehåll Funktionsprincip RS 200 C C-varianterna kan sammankopplas med andra sensorer via Bluetooth för att utöka bevakningsområdet. De sänder de registrerade signalerna vidare (närvaro och ljusstyrka) via Bluetooth. Styrningen sker i den sammankopplade sensorn med ett annat gränssnitt. Innehåll

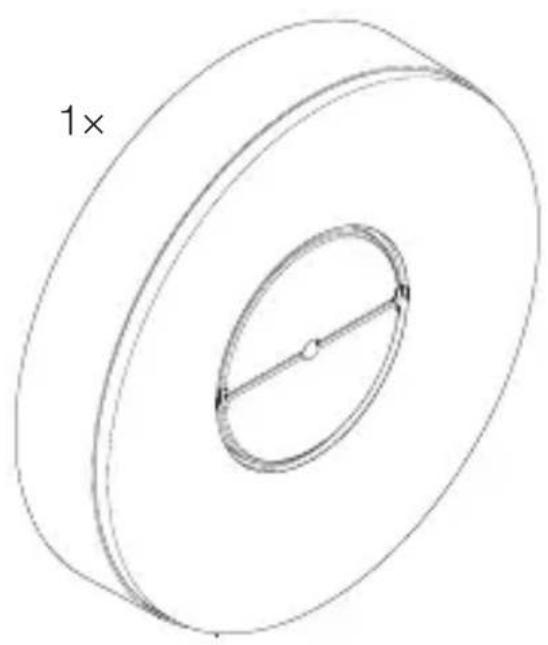

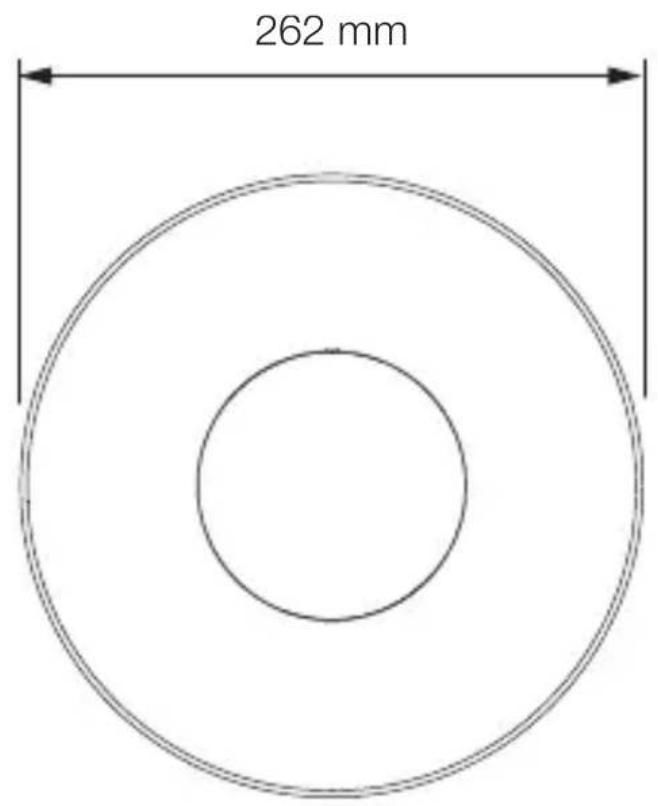

– 1 LED-armatur – 1 yttre skydd – 2 skruvar – 2 pluggar – 1 säkerhetsdatablad (A) – 1 quick-start guide (B)– 6 – Innehåll Mått

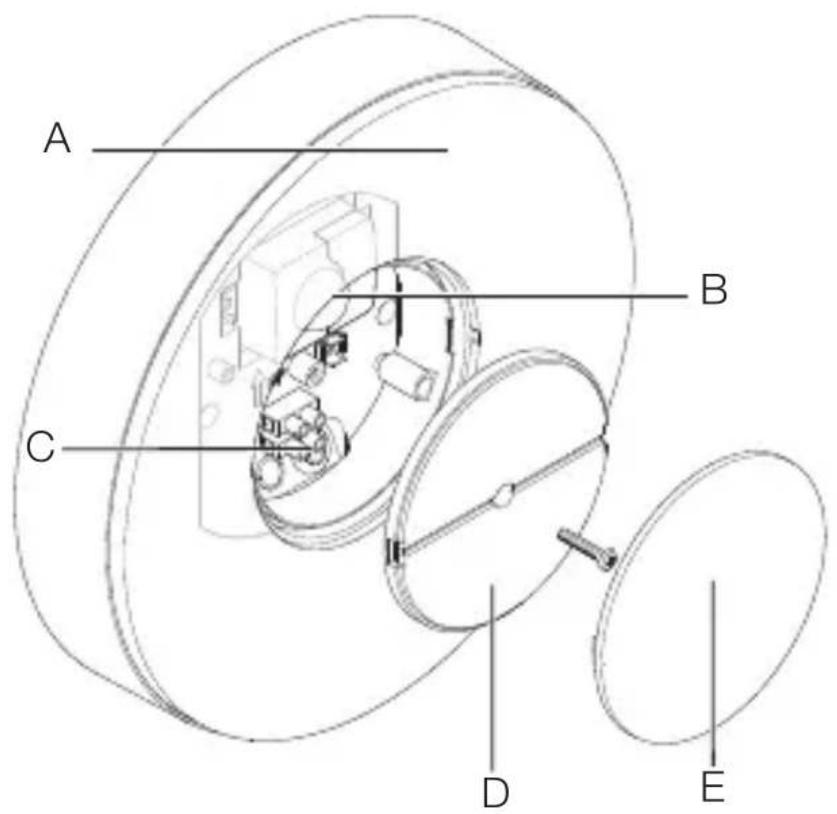

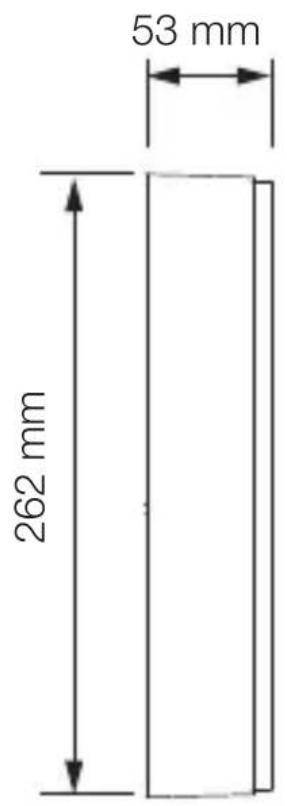

262mm 262mm 53mm– 7 – Innehåll Översikt över enheter

A LED-armatur B Sensor (endast SC-variant) C Anslutningsplint D Skydd E Yttre skydd– 8 – Innehåll Ljusfördelningskurva

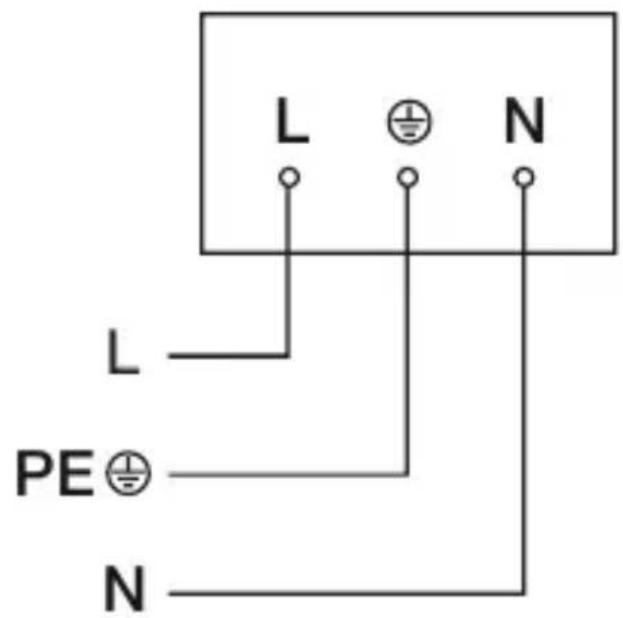

Nätanslutningen består av en 2- till 3-ledarkabel: L = Fas (oftast svart, brun eller grå) N = Neutralledare (oftast blå) PE = Skyddsledare (grön/gul) Armaturen kan även anslutas elektriskt efter en nätbrytare, om det är säkert, att nätbrytaren är ständigt tillkopplad. Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.– 10 – Innehåll

Fara p.g.a. elektrisk ström! Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller döden.

• Slå ifrån strömmen och avbryt spänningsförsörjningen.

• Kontrollera med spänningsprovare att alla ledningar är spänningsfria.

• Se till att spänningen inte kan slås till igen. Risk för materiella skador! En förväxling av anslutningarna kan leda till kortslutning.

• Identifiera anslutningsledningarna.

• Sammankoppla anslutningsledningarna korrekt. Montageförberedelser

• Kontrollera samtliga delar med avseende på skador. Är produkten skadad får den inte tas i bruk.

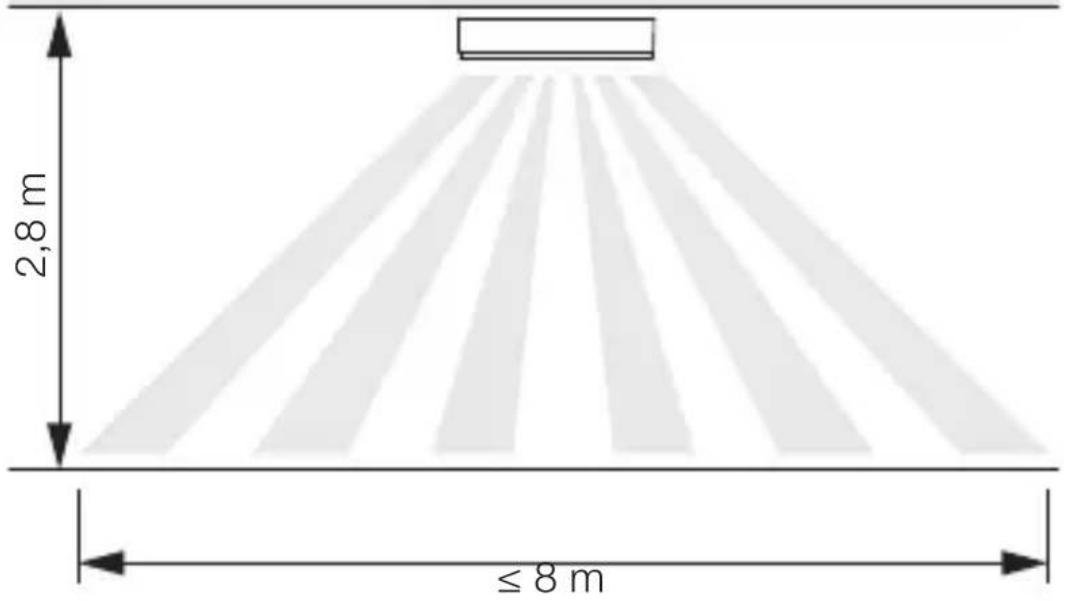

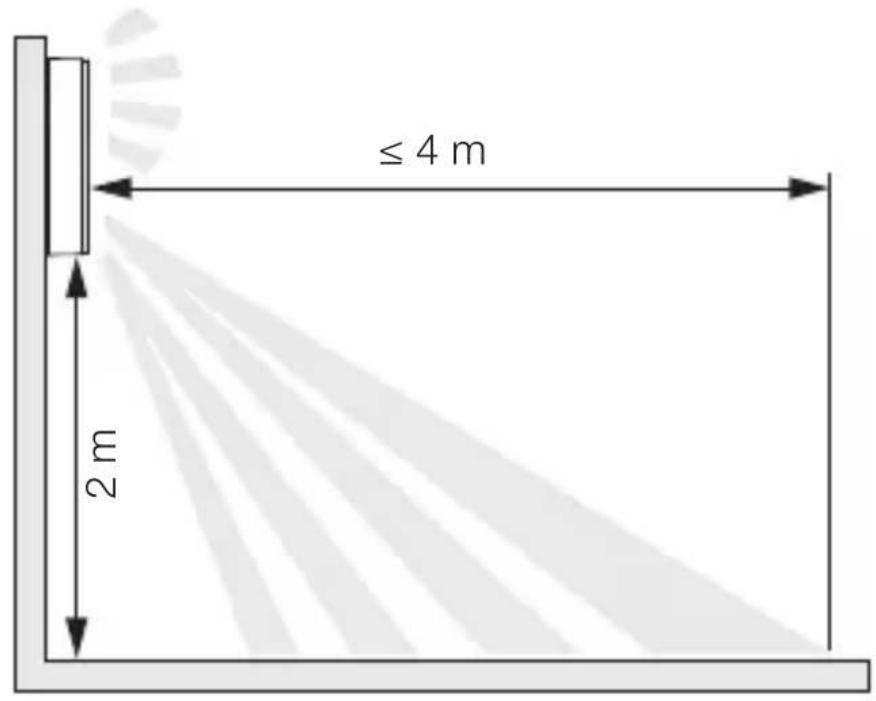

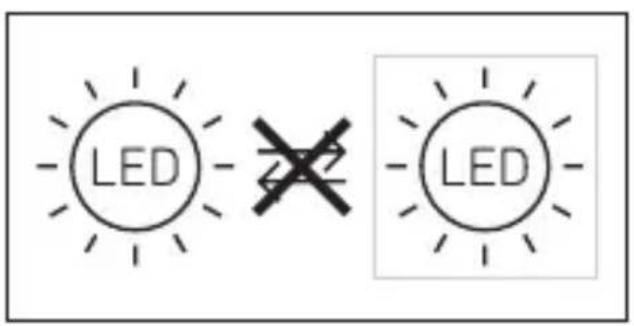

• Välj en lämplig monteringsplats. – Med hänsyn till räckvidden. – Med hänsyn till rörelsedetekteringen. – Vibrationsfritt. – Bevakningsområde utan hinder. – Inte i explosionsfarliga miljöer. – Inte på lättantändliga underlag. – Se inte in i ljuskällan på nära håll (< 30cm). – Avstånd minst 50 cm från andra LED-armaturer.– 11 – Innehåll Räckvidd väggmontage

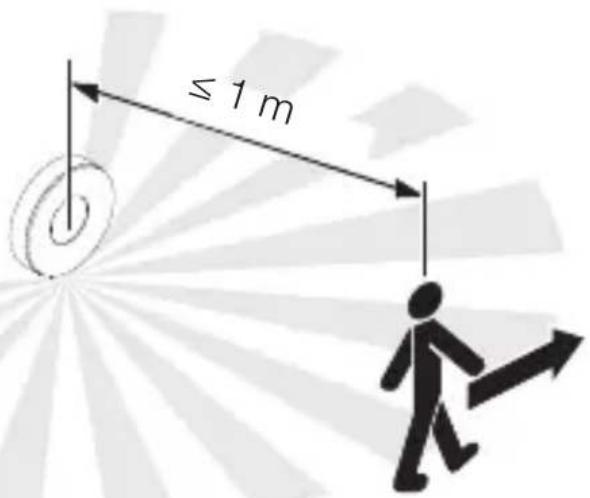

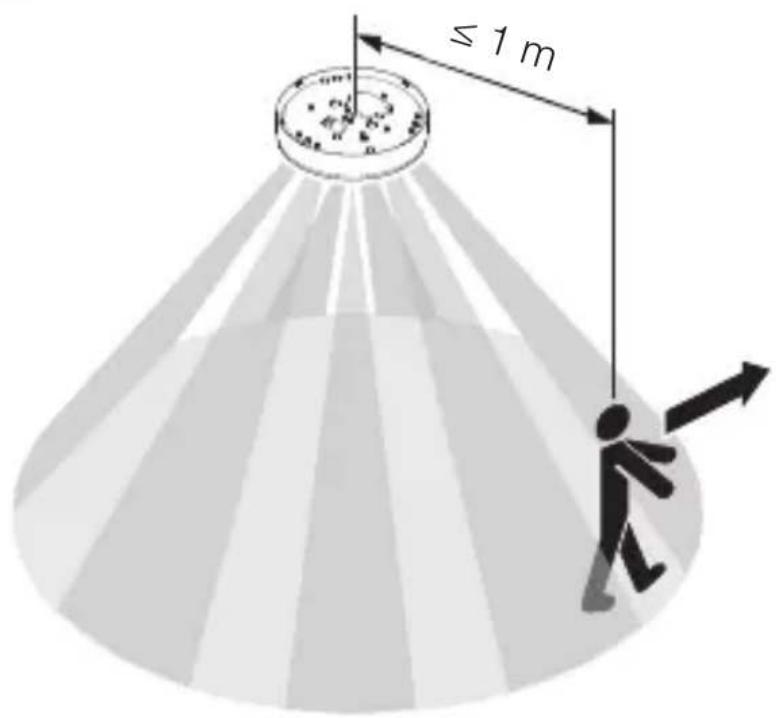

≤8m 2,8m– 12 – Innehåll Rörelsedetektering sidledes mot gåriktningen väggmontage

≤1m Rörelsedetektering i gåriktning väggmontage

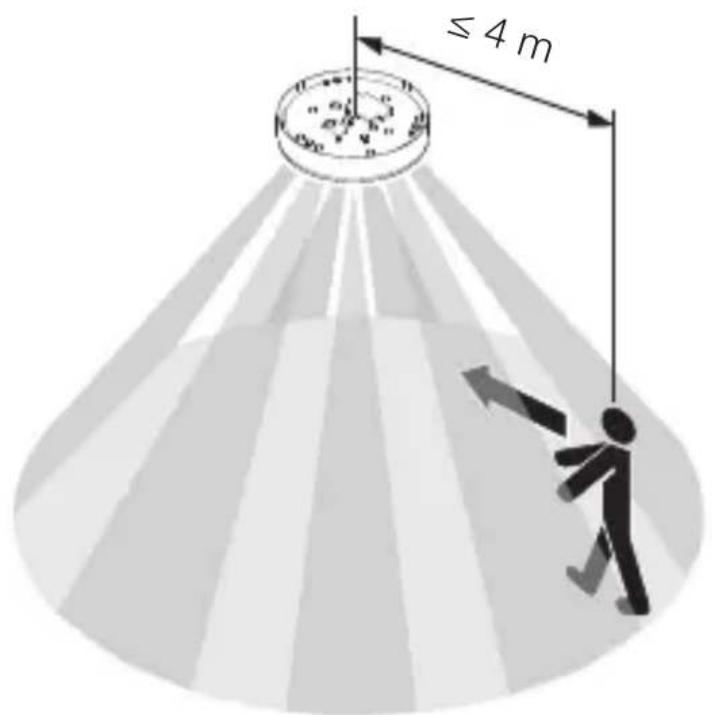

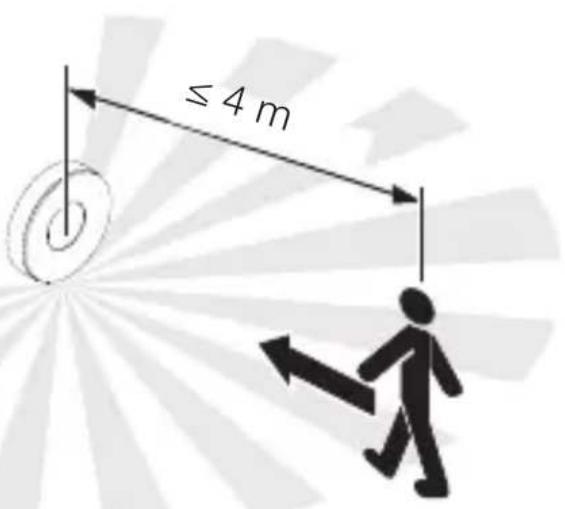

≤4m– 13 – Innehåll Rörelsedetektering sidledes mot gåriktningen takmontage

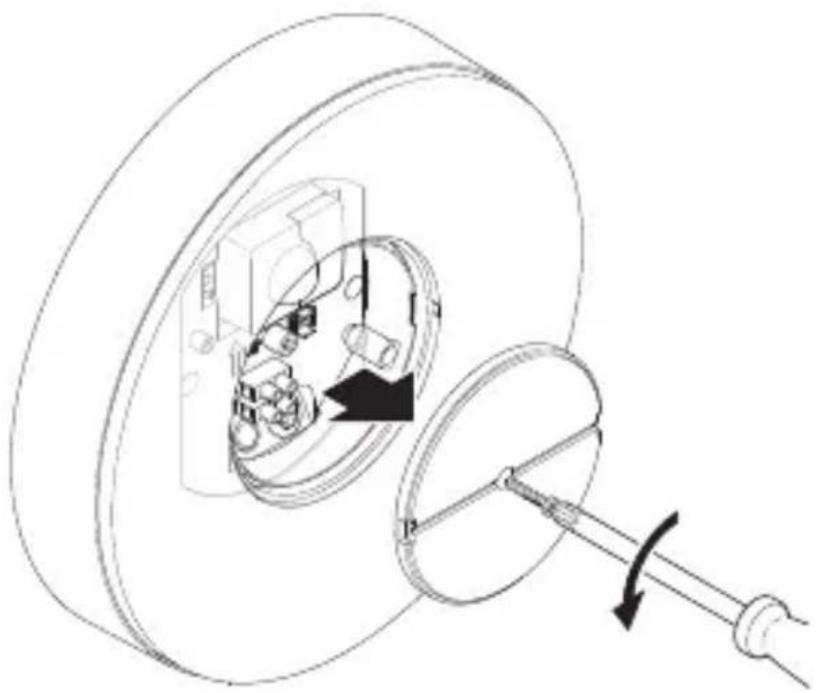

≤4m– 14 – Innehåll Montageordning

• Kontrollera att spänningen är frånslagen.

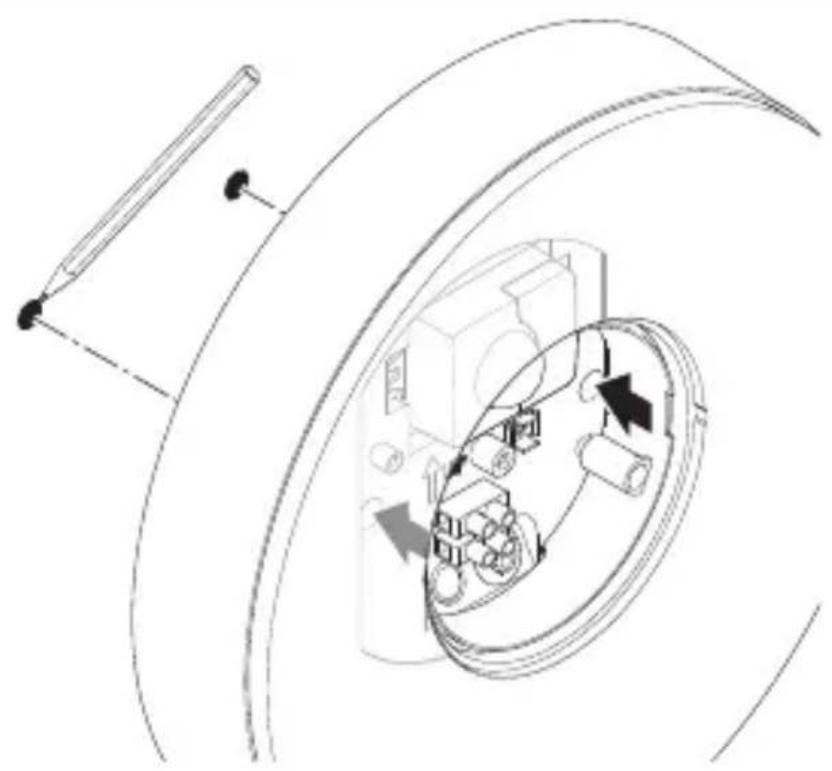

• Markera borrhålen.– 15 – Innehåll

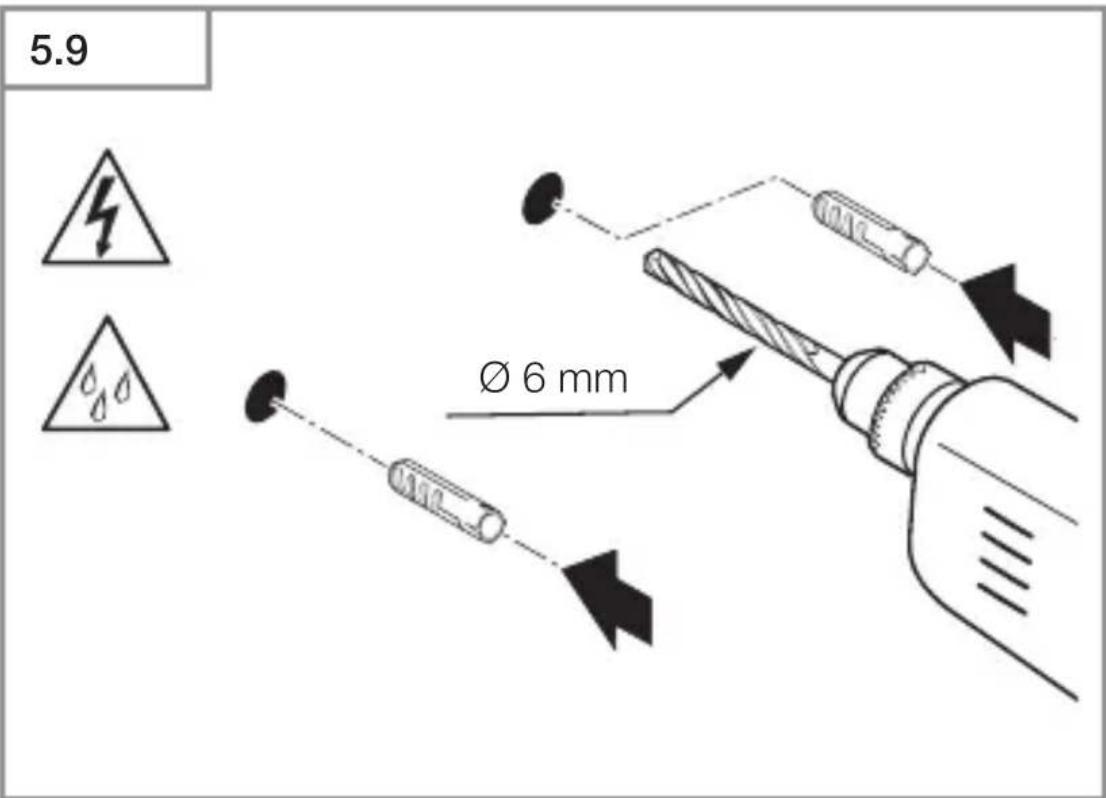

• Borra hål (ø 6 mm) och sätt i pluggar.– 16 – Innehåll

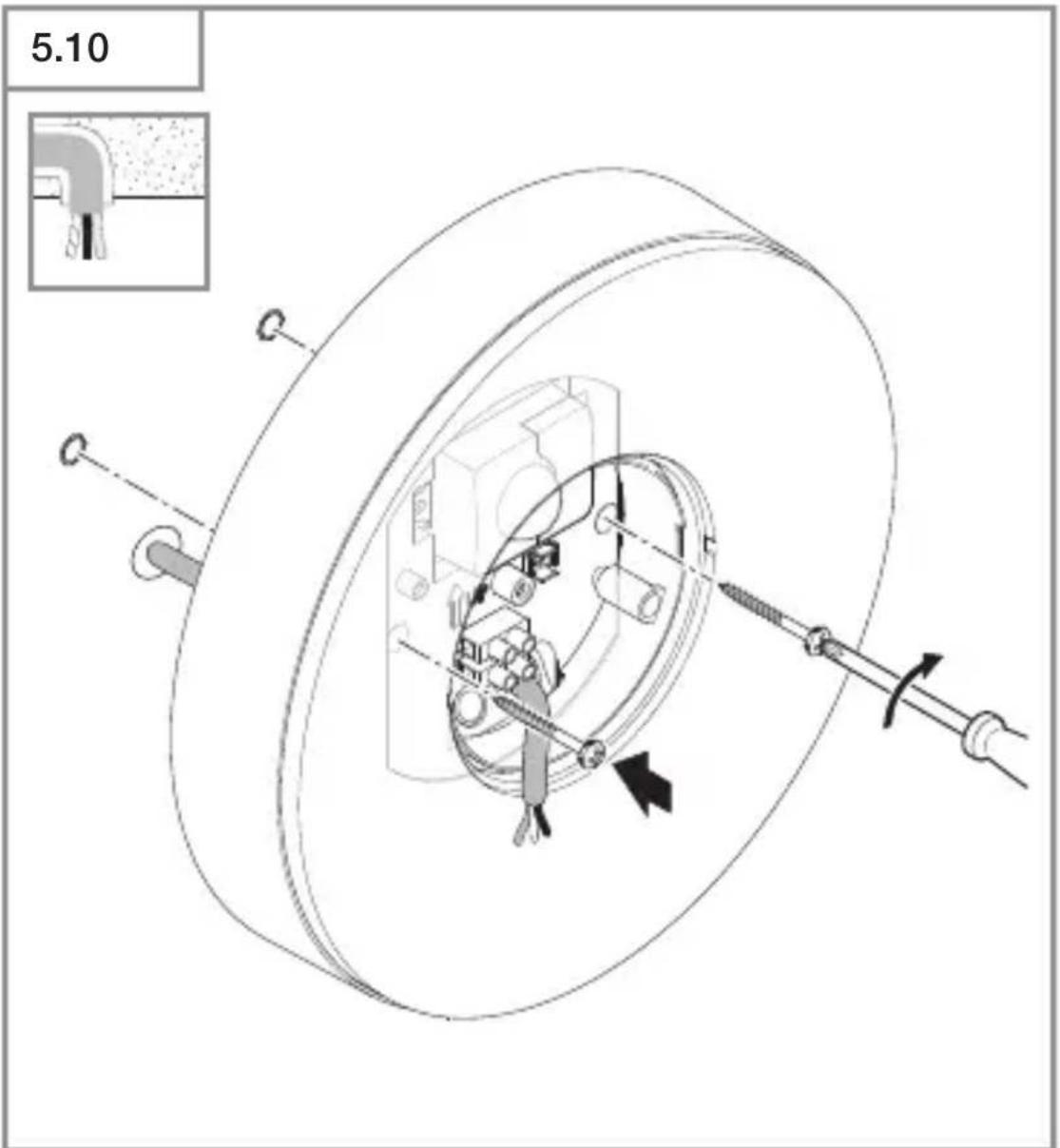

• Skruva fast LED-armaturen infällt montage.– 17 – Innehåll

• Skruva fast LED-armaturen utanpåliggande montage.– 18 – Innehåll

• Skruva på skyddet.– 19 – Innehåll

• Slå till spänningen.

• Sätt på det yttre skyddet.

• Gör inställningarna med appen (bara SC-variant). ➔ „6. Funktion“– 20 – Innehåll

Funktionerna kan ställas in för SC varianterna. För C-varianterna gäller funktionerna bara i kombination med en Bluetooth sensorprodukt. Inställningen av funktionerna sker via Steinel Connect appen. Steinel Connect app För att konfigurera armaturen med smarttelefon eller surfplatta måste STEINEL Connect App laddas ner från AppStore. Det krävs en Bluetooth-förberedd smarttelefon eller surfplatta. Android iOS Funktioner som kan ställas in med Steinel Connect appen: – Efterlystid. – Inställning av räckvidden. – Skymningsinställning. – Grundljusfunktion. – Normalljus- / grundljusnivå inställbar. – Utökad inställning av räckvidden. – Gruppstyrning. – Skymningsinställning via teach-in.– 21 – Innehåll Anmärkning: Minst 3 m avstånd måste hållas till WLAN-routern och till Access Points, för att kunna utesluta felfunktioner. Fabriksinställningar (leveranstillstånd) Räckvidd: max. Efterlystid normalljus: 10 sek. Efterlystid grundljus: 1min. Skymningsinställning: 2 000lux Grundljus dimnivå: 50% Start-Up/spänningsavbrott När nätspänningen bryts sparas inställningarna och LED-armaturens aktuella drifttillstånd. När nätspänningen återkommer återställs dessa. Inställning av räckvidden (känslighet) Med räckvidd menas det cirkelformade område på golvet som utgör bevakningsområdet vid en montering på 2 m höjd. – inställning på max. = max. räckvidd (4 m) – inställning på min. = min. räckvidd (1 m) Efterlystid Tiden (inkopplingsfördröjning) kan ställas in steglöst från ca 5 sekunder till max.60minuter. Varje uppfattad rörelse tänder ljuset på nytt. Anmärkning: Efter varje gång som armaturen har släckts avbryts rörelse- bevakningen i ca 1 sekund. Därefter kan armaturen tändas igen vid rörelse. För justeringen av bevakningsområdet och för funktions- testet, rekommenderas den kortaste tiden.– 22 – Innehåll Skymningsinställning Reaktionsnivån (skymning) kan ställas in steglöst från ca 2-2 000lux = Dagsljusdrift (oberoende av omgivningsljuset) = Skymningsdrift (ca2lux) För inställningen av bevakningsområdet och för funktions- testet i dagsljus, måste ställskruven stå på . Grundljus Grundljusets ljusnivå kan ställas in mellan 1% och 50%. Grundljusets efterlystid kan ställas in steglöst mellan 10 minuter och 30 minuter eller för hela natten. Normalljus Normalljusets ljusnivå kan ställas in mellan 50% och 100%. Gruppering Armaturen kan användas som enskild armatur eller flera armaturer kan sammankopplas i grupper via radiostyrd kommunikation. Alla armaturer som är tilldelade en grupp, agerar enligt de i Steinel Connect appen inställda gruppa- rametrarna. Räckvidden kan individuellt ställas in för varje gruppdeltagare. Fade Time Med Fade Time kan dimkurvan ställas in när armaturen tänds och släcks (1sek. - 3sek.).– 23 – Innehåll Grannfunktion Via Steinel Connect App kan grannfunktionen aktiveras resp. avaktiveras. Härvid tilldelas granngrupperna aktiv armaturgrupp. Gruppen reagerar på inkopplingssignaler från tilldelad granngrupp och antingen tänds då normalljuset eller grundljuset, beroende på inställning.– 24 – Innehåll

7. Underhåll och skötsel

Apparaten är underhållsfri. Fara p.g.a. elektrisk ström! Om vatten kommer i kontakt med strömförande delar kan det medföra elektrisk chock, brännsår eller dödsfall.

• Rengör bara apparaten när den är torr. Risk för materiella skador! Felaktiga rengöringsmedel kan orsaka skador på apparaten.

• Rengör den med en lätt fuktad trasa utan rengörings- medel. Viktigt: Driftsenheten kan inte bytas ut.– 25 – Innehåll

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning. Kasta inte elapparater i hushållssoporna! Gäller endast EU-länder: Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

9. Försäkran om överensstämmelse

Härmed förklarar STEINEL Vertrieb GmbH, att radioanlägg- ningstypen RS 200 SC/C motsvarar direktivet 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstäm- melse finns på följande internetadress: www.steinel.de– 26 –Innehåll

10. Tillverkargaranti

Denna Steinel-produkt är tillverkad med största noggrann-het. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskon-troll. Steinel garanterar felfritt tillstånd och felfri funktion. Garantin gäller i 36 månader från inköpsdagen. Vi åtgärdar bristfälligheter orsakade av material- eller tillverkningsfel. Garantin uppfylls genom reparation eller utbyte av bristfäl-liga delar efter vårt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhåll och skötsel av produkten. Följdskador på främ-mande föremål ersätts ej.Garantin gäller endast då produkten, som inte får vara demonterad, sändes väl förpackad med kort beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas till inköpsstället.Reparationsservice:Kontakta nästa serviceställe för reparationer efter garanti-tidens utgång eller vid bristfälligheter som inte omfattas av garantin. TILLVERKAR

GARANTI TILLVERKAR ÅRS GARANTI TILLVERKAR ÅRS GARANTI– 27 – Innehåll

): 0,50W – Ljusflöde (360°): 1 165Im – Ljusutbyte: 68lm/W – Färgtemperatur: 3 000 K (varmvit) – Färgåtergivningsindex: R

=80 – Medellång livslängd för beräkningen: L70B50 vid 25°C: > 36 000 tim. – FärgkonsistensSDCM: Startvärde: 6 – Ljusintensitetsfördelning: J I H G 30 min+

– Bevakningsvinkel RS 200 SC: 360° med 160° öppningsvinkel – Sändeekt: ca 1 mW – Räckvidd RS 200 SC: Ø 1-4m – Efterlystid RS 200 SC: 5sek - 60min – Skymningsinställning RS 200 SC: 2-2 000lux – Skyddsklass: IP 54 – Isolationsklass: I – Omgivningstemperatur: -10till +40°C – Energieektklass: Denna produkt innehåller en ljuskälla i energieektklass "E“.– 28 – Innehåll

12. Åtgärdande av störningar

Apparaten utan spänning – Säkringen inte påslagen eller defekt.

• Tillkoppla säkringen.

• Slå till strömbrytaren. Armaturen tänds inte. – Felaktig skymningsinställning.

• Ställ in skymningsinställningen på nytt. – Nätströmbrytare FRÅN.

• Ställ in nätströmbrytaren. – Säkringen inte påslagen eller defekt.

• Tillkoppla säkringen.

• Byt ut den defekta säkringen. – Snabba rörelser undertrycks för att minimera feltändningar eller bevakningsområdet är för litet eller felaktigt inställt.

• Kontrollera och justera bevakningsområdet. – Ljuskälla defekt.

• Ljuskällan kan inte bytas ut. Hela armaturen måste bytas ut. Armaturen släcks inte. – Ständig rörelse i bevakningsområdet.

• Kontrollera bevakningsområdet.

• Begränsa eller förändra bevakningsområdet vid behov.– 29 – Innehåll Apparaten sätts på oönskat. – Armaturen inte korrekt monterad.

• Montera armaturen korrekt. – Rörelse fanns, men kunde inte detekteras (rörelse bakom en vägg, ett litet objekts rörelser i armaturens omedelbara närhet osv.).

• Kontrollér overvågningsområdet.

• Kontroller dekningsområdet.
