KÄYTTÖOHJE RS 200 SC STEINEL

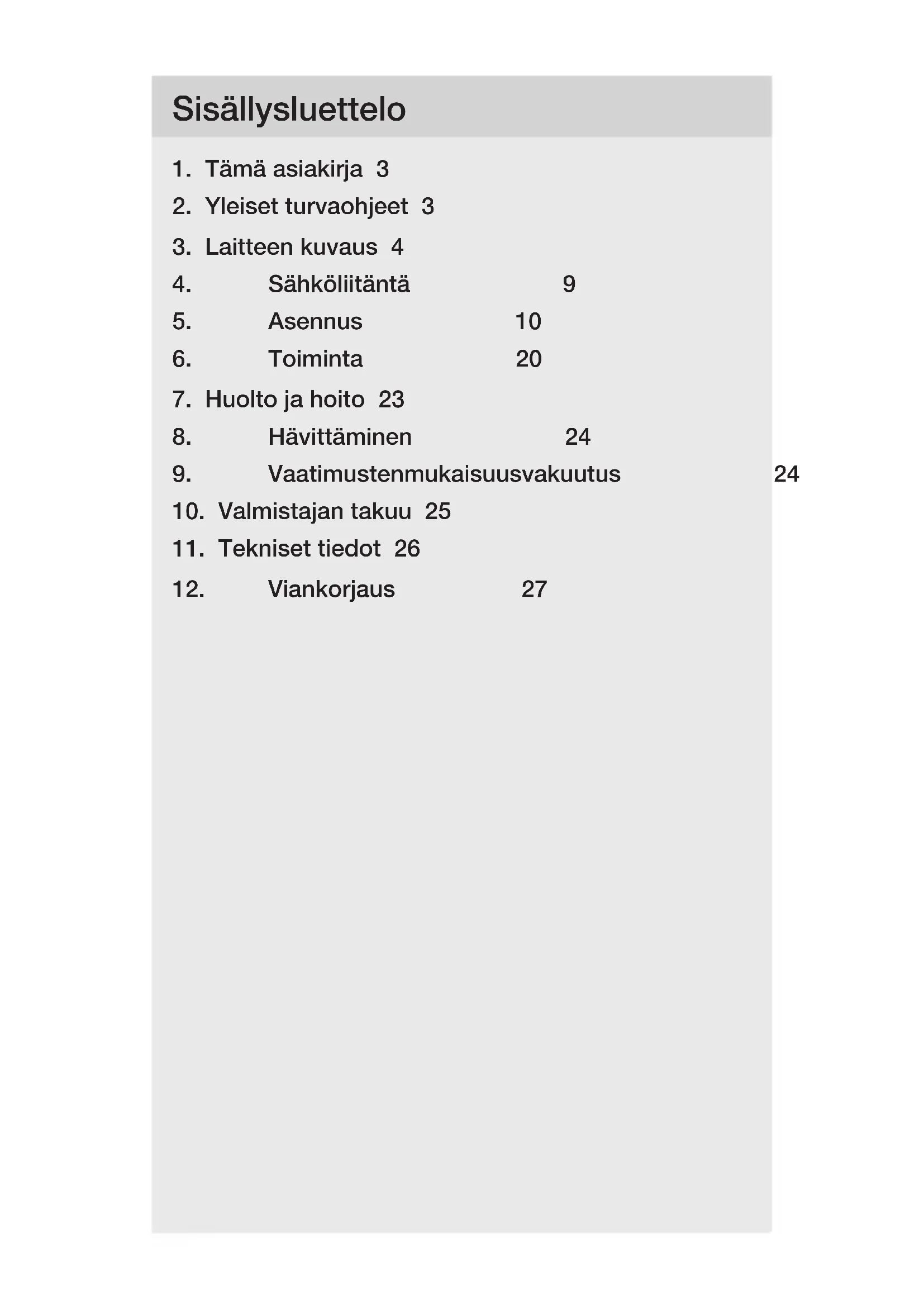

2. Yleiset turvaohjeet 3

3. Laitteen kuvaus 4

7. Huolto ja hoito 23

9. Vaatimustenmukaisuusvakuutus 24

10. Valmistajan takuu 25

11. Tekniset tiedot 26

12. Viankorjaus 27– 3 –

– Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan. – Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Vaaroista ilmoittava varoitus! Sähköstä aiheutuvista vaaroista ilmoittava varoitus! Vedestä aiheutuvista vaaroista ilmoittava varoitus!

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara! Tämä käyttöohje sisältää laitteen turvalliseen käsittelyyn liittyviä tärkeitä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.

• Huomioi turvaohjeet.

• Säilytä helposti saatavilla. – Sähkövirta voi johtaa vaarallisiin tilanteisiin. Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan. – Vain ammattitaitoinen henkilökunta saa tehdä verkkojän- nitettä koskevat työt. – Voimassa olevia asennus- ja liitäntäohjeita on noudatet- tava. – Käytä ainoastaan alkuperäisiä varaosia.– 4 – Sisällysluettelo

Käyttötarkoituksen mukainen käyttö RS 200 SC – Aktiivisella liiketunnistimella varustettu LED-tunnistin- valaisin. – Asennus seinään ja kattoon. – Sisälle ja ulos. Herkän tunnistuksen vuoksi soveltuu ulkokäyttöön vain rajoitetusti. Käyttötarkoituksen mukainen käyttö RS 200 C – LED-valaisin. – Asennus seinään ja kattoon. – Sisälle ja ulos. Toimintaperiaate RS 200 SC – Suurtaajuus-/tutkaliiketunnistin säteilee suurtaajuisia sähkömagneettisia aaltoja (5,8 GHz) ja havaitsee esi- neistä heijastuvan kaiun. – Liikkeen kautta muuttunut kaiku muunnetaan elektroni- sesti, jolloin LED-valaisin kytkeytyy automaattisesti. – Tunnistus on mahdollista myös kevytrakenneseinien, ovien ja lasiruutujen lävitse. – Myös pienimpien liikkeiden tunnistus on mahdollista. – Ei lämmönlähteistä ja lämpötilan vaihteluista aiheutuvia virhekytkentöjä. – Tunnistimen toiminta-alue voidaan rajata täsmällisesti verkkokäyttöliittymän ja sovelluksen avulla. Huomautus: Suurtaajuustunnistimen lähetysteho on noin 1mW – tämä on vain tuhannesosa kannettavan puhelimen tai mikroaal- touunin lähetystehosta. Toimintaperiaate RS 200 C C-mallit voidaan kytkeä muiden tunnistimien kanssa ryh- mäksi Bluetooth-yhteyden kautta, jolloin toiminta-alue laa- jenee. Ne välittävät havaitut signaalit (läsnäolo ja kirkkaus) Bluetooth-yhteyden kautta eteenpäin. Ohjaus tapahtuu ryhmään yhdistetyssä tunnistimessa toisen liittymän kautta.– 5 – Sisällysluettelo Toimituslaajuus

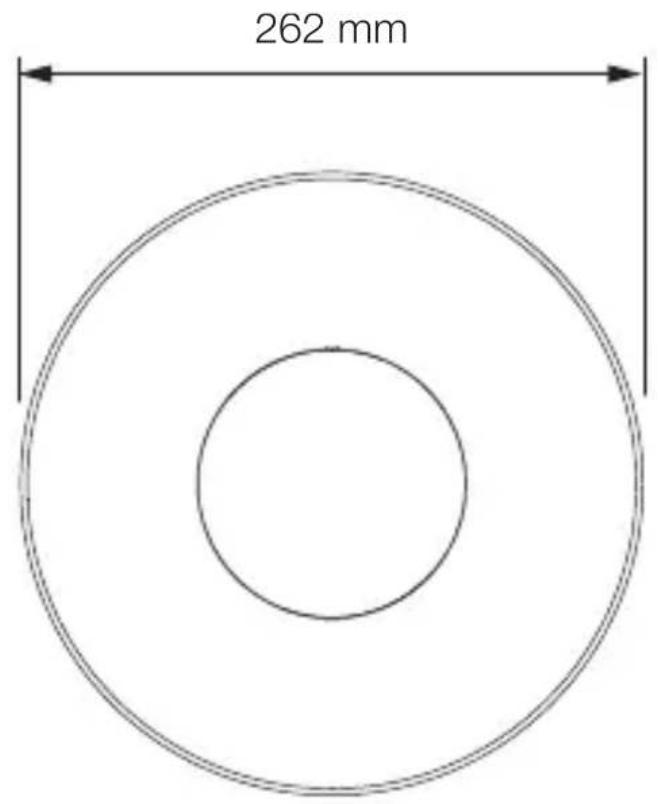

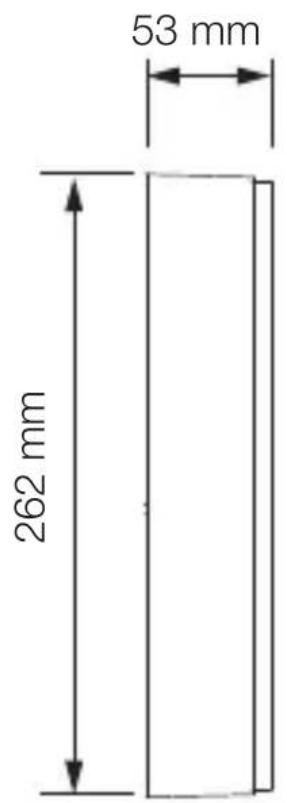

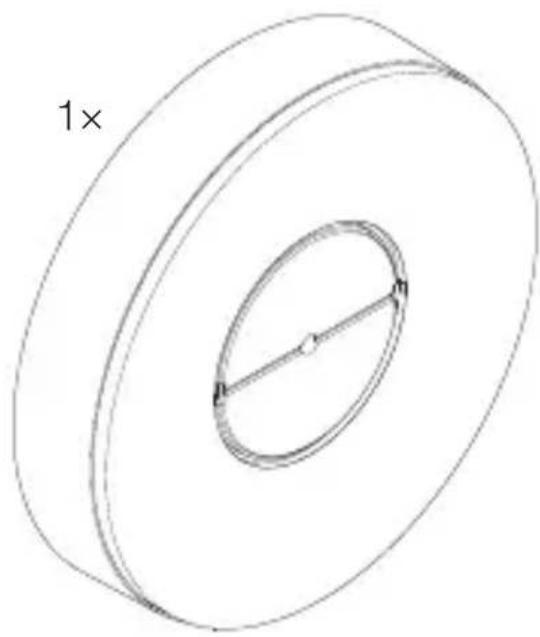

– 1 LED-valaisin – 1 ulompi suojus – 2 ruuvia – 2 tulppaa – 1 käyttöturvallisuustiedote (A) – 1 Quick start -opas (B)– 6 – Sisällysluettelo Tuotteen mitat

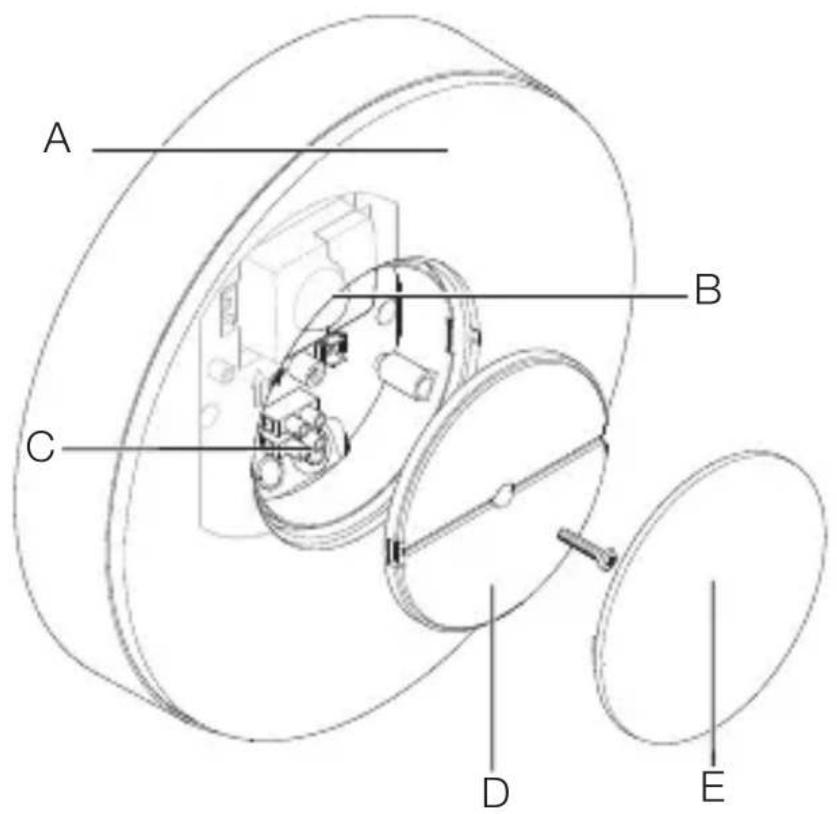

262mm 262mm 53mm– 7 – Sisällysluettelo Laitteen yleiskuva

A LED-valaisin B Tunnistin (vain SC-malli) C Kytkentäliitin D Suojus E Ulompi suojus– 8 – Sisällysluettelo Valonjakokäyrä

F– 9 – Sisällysluettelo

Verkkojohtona käytetään 2- - 3-johtimista kaapelia: L = vaihe (useimmiten musta, ruskea tai harmaa) N = nollajohdin (useimmiten sininen) PE = suojamaajohdin (vihreä/keltainen) Laite voidaan liittää sähköisesti myös verkkokytkimen pe- rään, kun on varmaa, että verkkokytkin on aina kytkettynä päälle. Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin on vaihdettava uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).– 10 – Sisällysluettelo

Sähkövirran aiheuttama vaara! Sähköä johtavien osien koskettaminen voi johtaa sähköis- kuun, palovammoihin tai kuolemaan.

• Tarkista jännitteettömyys jännitteenkoettimella.

• Varmista, että virta ei palaudu. Aineellisten vahinkojen vaara! Liitäntäjohtojen vaihtuminen keskenään voi johtaa oikosul- kuun.

• Tunnista liitäntäjohdot.

• Yhdistä liitäntäjohdot oikein. Asennuksen valmistelu

• Tarkista, että missään komponentissa ei ole vaurioita. Älä ota tuotetta käyttöön, jos siinä on vaurioita.

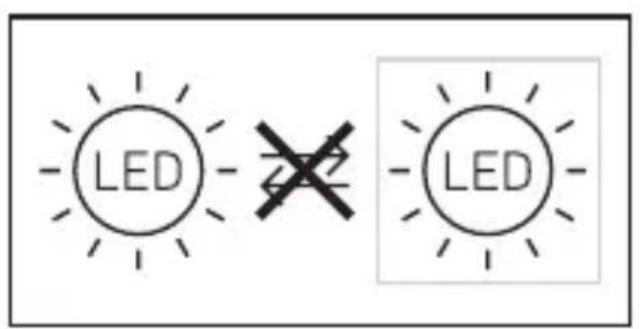

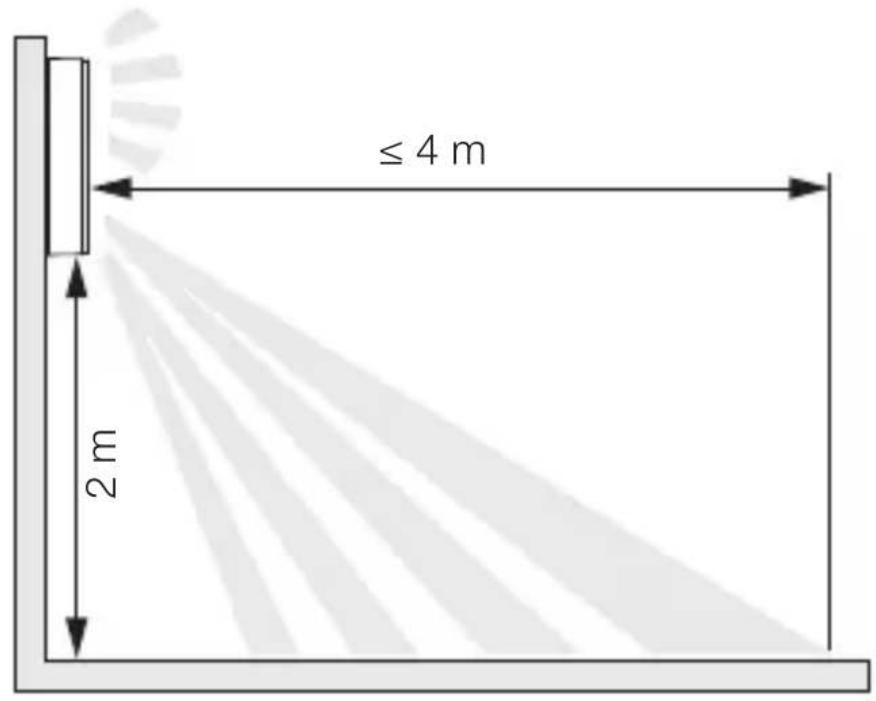

• Valitse sopiva asennuspaikka. – Huomioi toimintaetäisyys. – Huomioi liiketunnistus. – Tärinätön paikka. – Toiminta-alueella ei ole esteitä. – Ei räjähdysvaarallisille alueille. – Ei herkästi syttyville pinnoille. – Ei mahdollisuutta katsoa valonlähteeseen lyhyeltä etäisyydeltä (<30cm). – Etäisyys muihin LED-valaisimiin vähintään 50cm.– 11 – Sisällysluettelo Toimintaetäisyys seinäasennuksessa

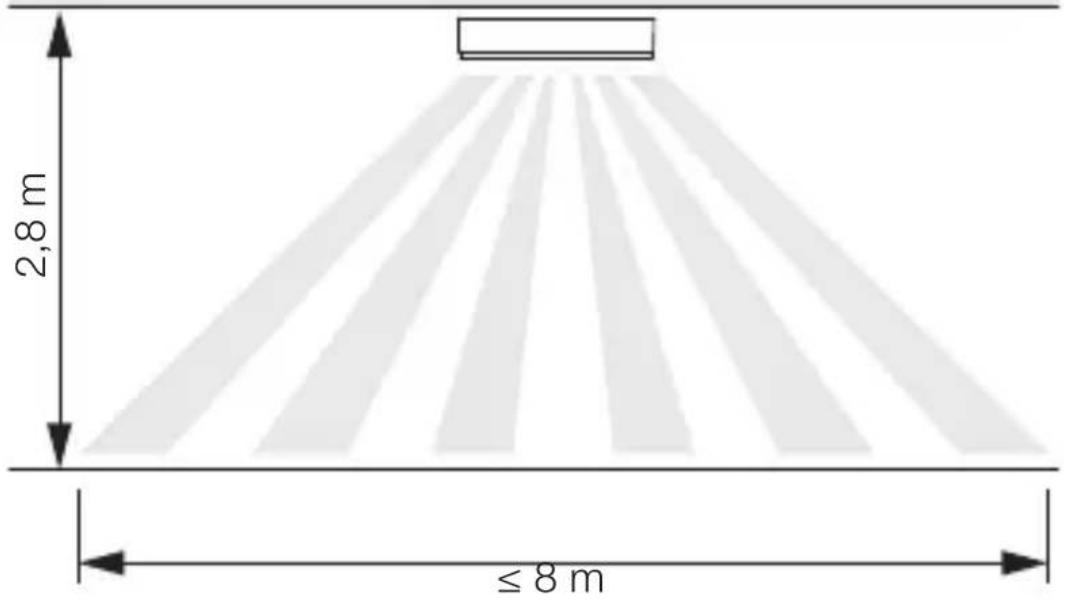

Toimintaetäisyys kattoasennuksessa

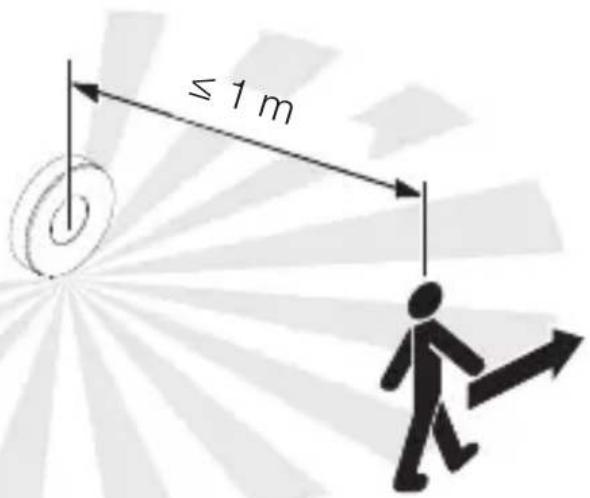

≤8m 2,8m– 12 – Sisällysluettelo Tunnistus sivuttain kulkusuuntaan nähden seinäasen- nuksessa

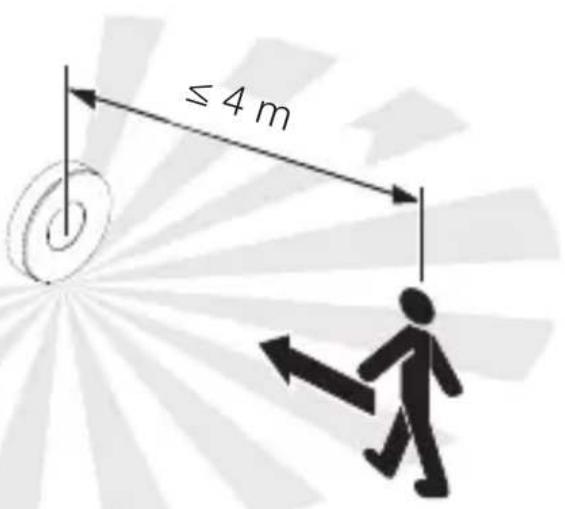

≤1m Tunnistus kulkusuuntaan nähden seinäasennuksessa

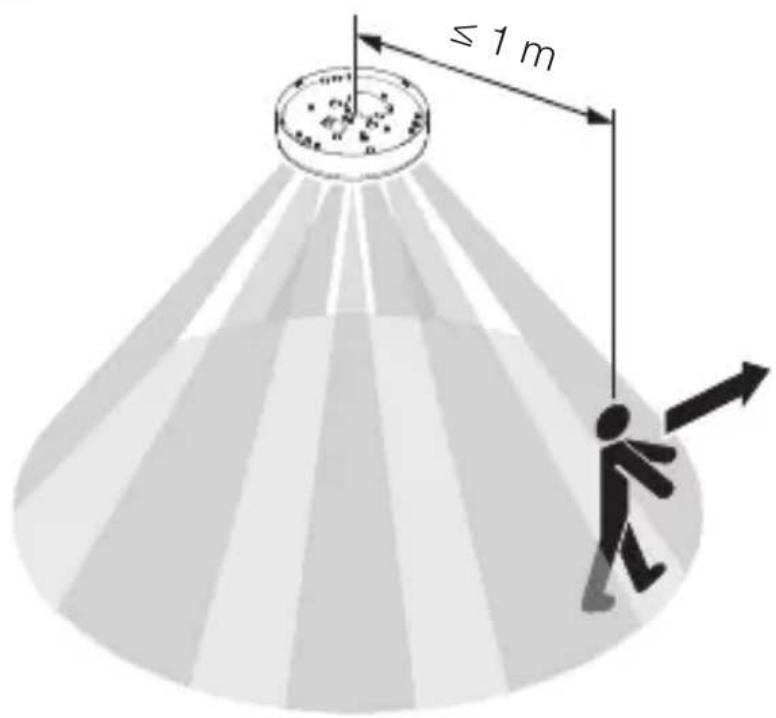

≤4m– 13 – Sisällysluettelo Tunnistus sivuttain kulkusuuntaan nähden kattoasen- nuksessa

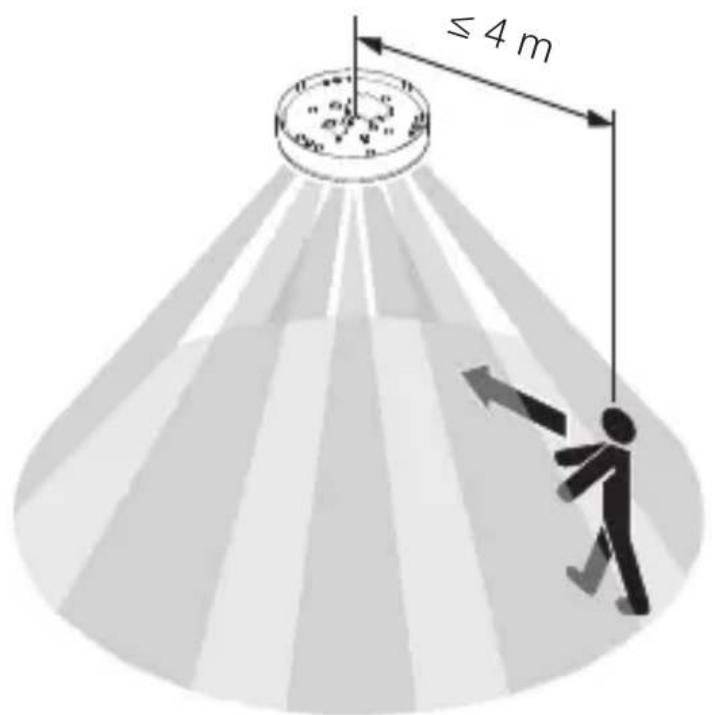

≤1m Tunnistus kulkusuuntaan nähden kattoasennuksessa

≤4m– 14 – Sisällysluettelo Asennuksen vaiheet

• Tarkista, että virta on katkaistu.

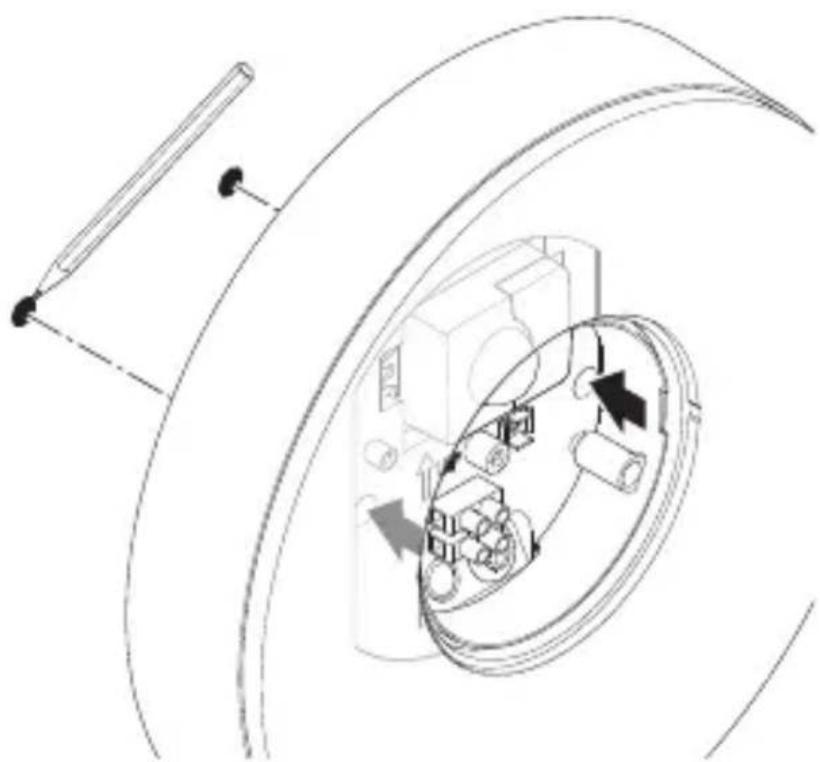

• Merkitse reiät.– 15 – Sisällysluettelo

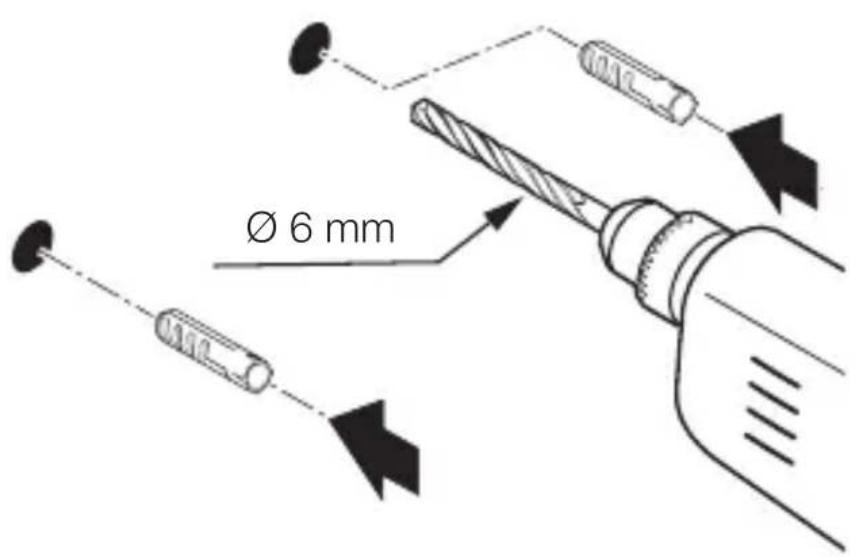

• Poraa reiät (ø 6 mm) ja aseta tulpat.– 16 – Sisällysluettelo

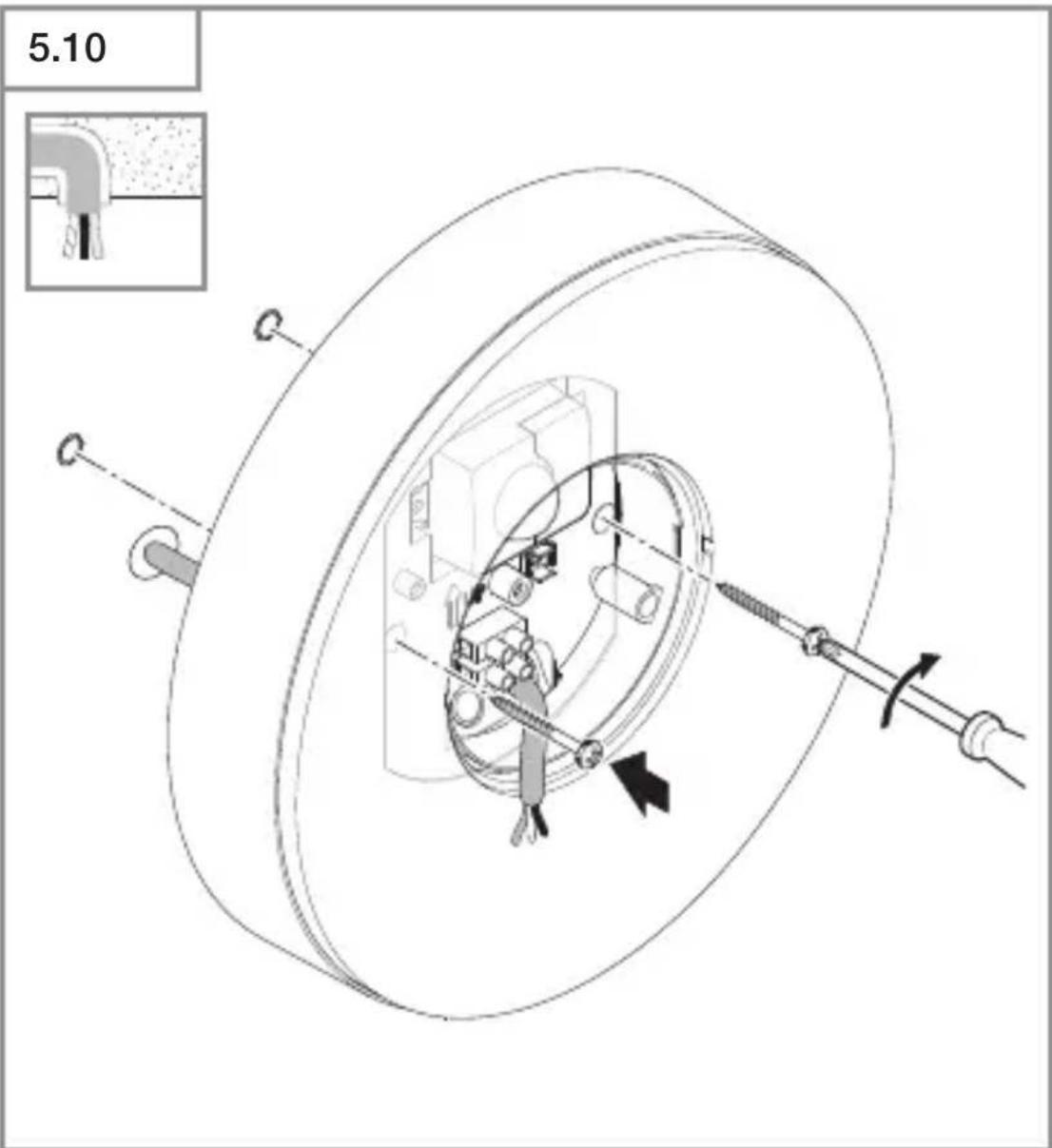

• Kiinnitä LED-valaisin johdon uppoasennuksessa.– 17 – Sisällysluettelo

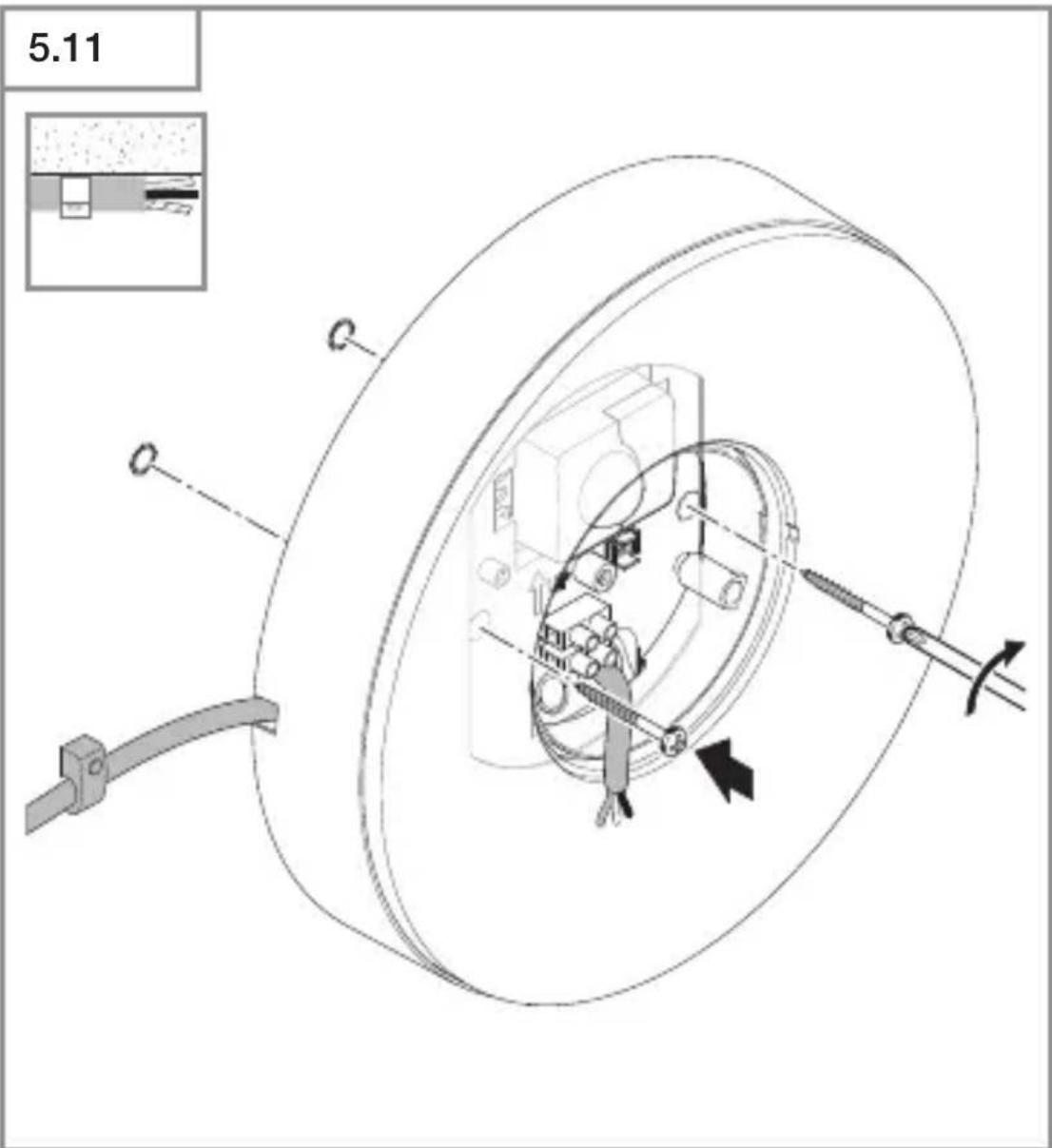

• Kiinnitä LED-valaisin johdon pinta-asennuksessa.– 18 – Sisällysluettelo

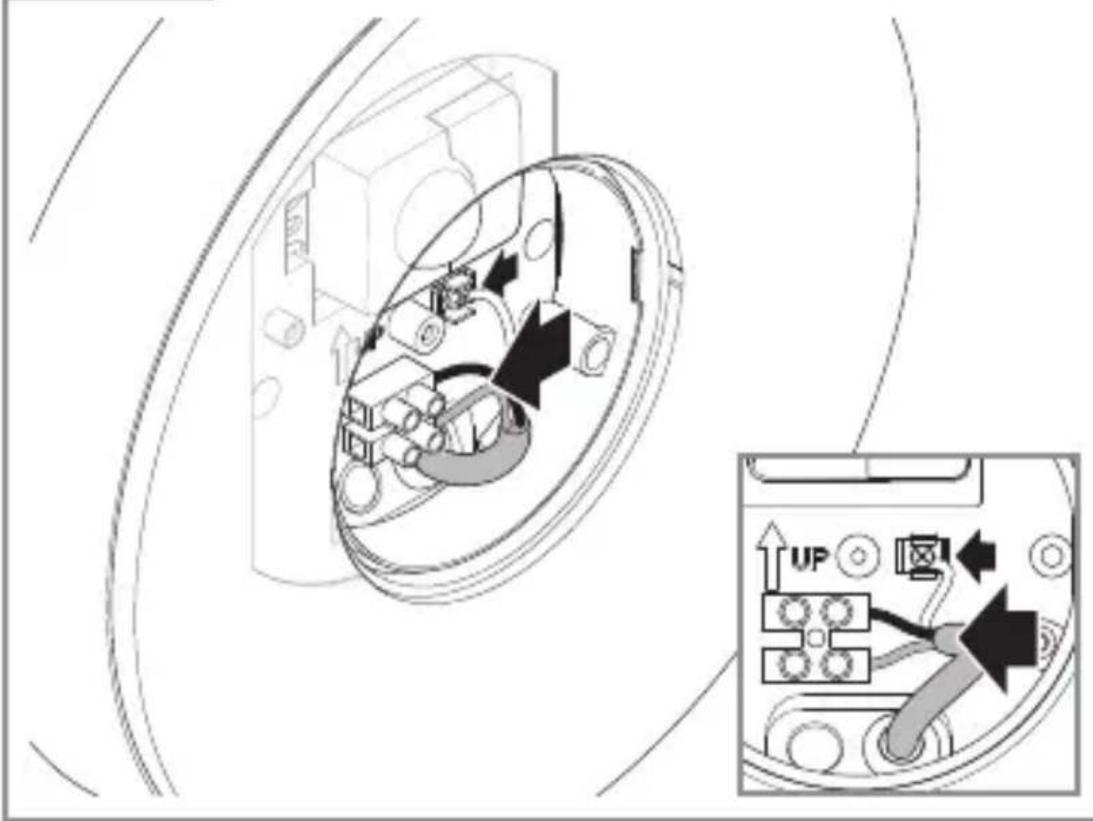

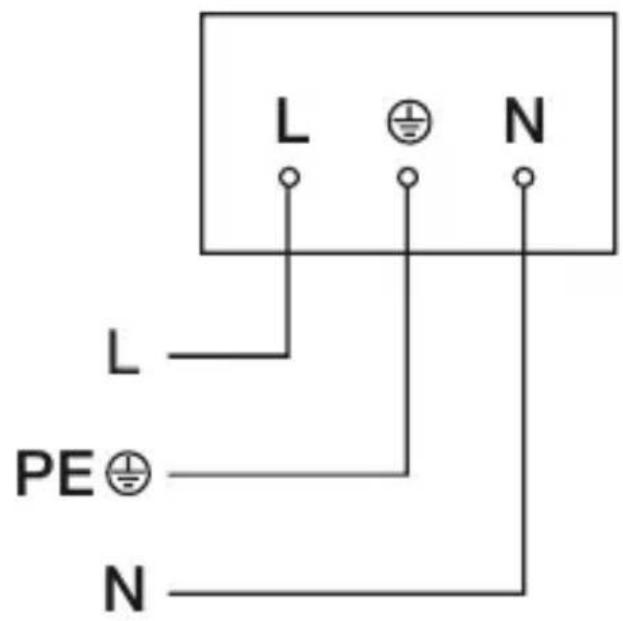

• Liitä verkkojohto kytkentäkaavion mukaisesti. ➔ „4. Sähköliitäntä“

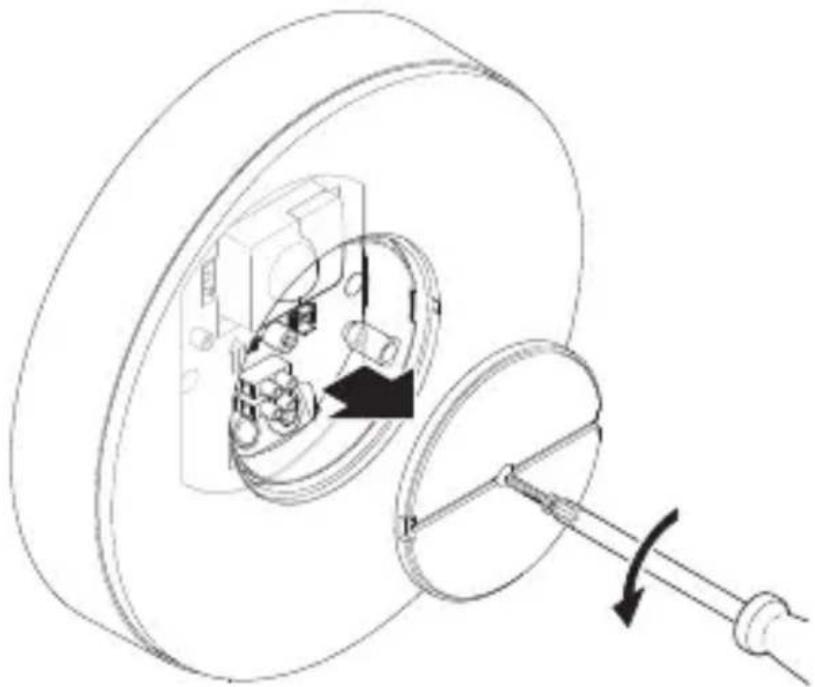

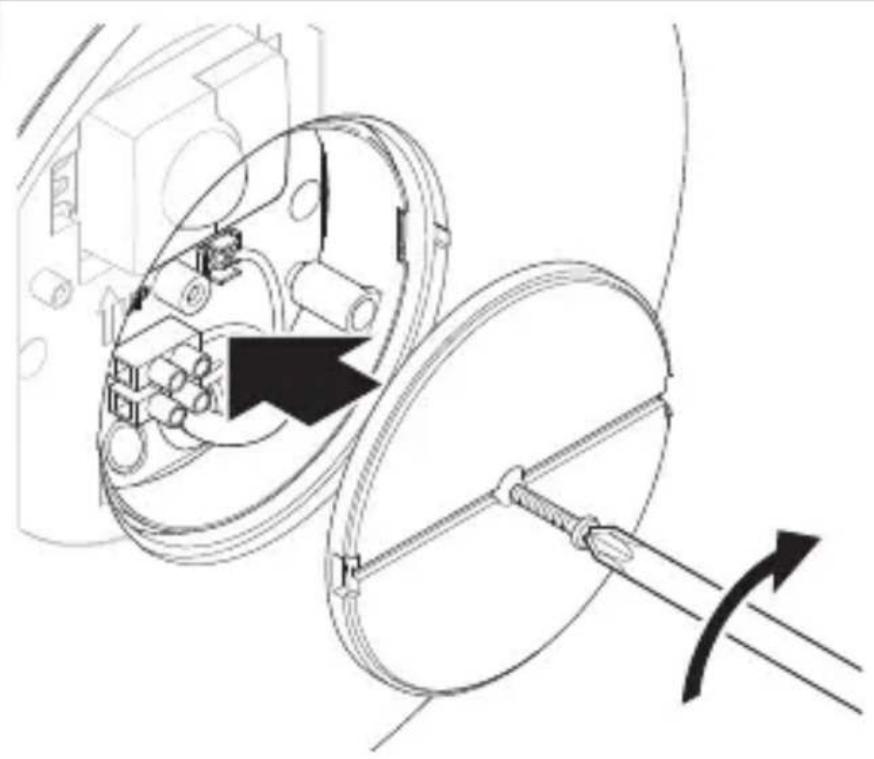

• Kiinnitä suojus.– 19 – Sisällysluettelo

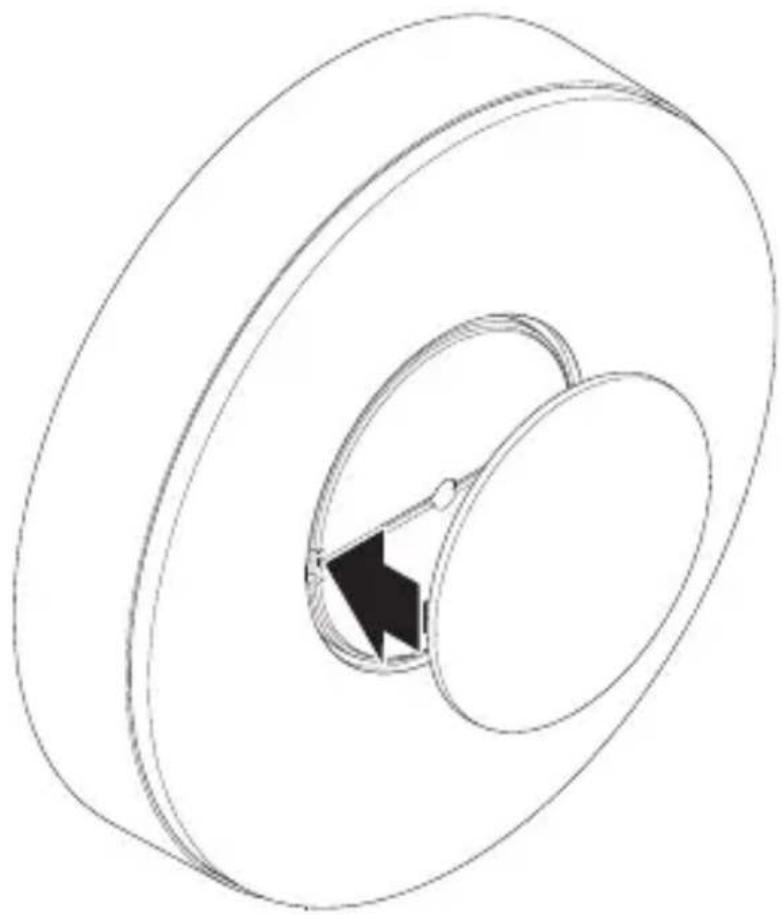

• Aseta ulompi suojus paikalleen.

• Tee asetukset sovelluksen avulla (vain SC-malli). ➔ „6. Toiminta“– 20 – Sisällysluettelo

Toiminnot ovat säädettävissä SC-malleille. C-malleissa toiminnot ovat voimassa vain yhdessä Bluetooth-tunnistintuotteen kanssa. Toimintojen asetus tapahtuu Steinel Connect -sovelluksen avulla. Steinel Connect App STEINEL Connect -sovellus on ladattava AppStore-myy- mälästä älypuhelimen tai tablettitietokoneen avulla tehtävää valaisimen konfigurointia varten. Tarvitset Bluetooth-kelpoi- sen älypuhelimen tai tabletin. Android iOS Toiminnot, jotka voidaan säätää Steinel Connect -sovelluksen avulla: – Kytkentäajan asetus. – Toiminta-alueen rajaus. – Hämäryystason asetus. – Perusvalaistus. – Päävalaistuksen/perusvalaistuksen tehokkuuden ase- tusmahdollisuus. – Laajennettu toimintaetäisyyden rajaus. – Kytkeminen ryhmään. – Hämäryystason asetus Teach-In-toiminnon avulla.– 21 – Sisällysluettelo Huomautus: WLAN-reitittimeen ja tukiasemiin on säilytettävä toiminta- häiriöiden estämiseksi 3metrin etäisyys. Tehdasasetukset (toimituksen aikainen tila) Toimintaetäisyys: enint. Päävalaistuksen kytkentäajan asetus: 10s Perusvalaistuksen kytkentäajan asetus: 1min Hämäryystason asetus: 2 000luksia Perusvalaistuksen himmennys: 50% Start-Up/jännitekatkos Kun verkkojännite katkeaa, LED-valaisimen asetukset ja nykyinen käyttötila tallennetaan. Ne palautuvat käyttöön, kun verkkojännite on taas kytkettynä. Toimintaetäisyyden rajaus (herkkyys) Toimintaetäisyydellä tarkoitetaan lattialle muodostuvan ympyrän halkaisijaa, kun valaisin asennetaan 2 m:n korkeudelle. – Säädin maks.asennossa = suurin mahdollinen toiminta- etäisyys (4 m) – Säädin min.asennossa = pienin mahdollinen toiminta- etäisyys (1 m) Kytkentäajan asetus Valaisimen aika (kytkentäviive) voidaan asettaa portaatto- masti n. 5sekunnin ja enintään 60minuutin välille. Jokainen havaittu liike kytkee valon uudelleen päälle. Huomautus: Laitteen sammuttua kestää aina noin yhdensekunnin, kunnes tunnistin reagoi jälleen liikkeeseen toiminta-alueella. Sen jälkeen laite voi jälleen kytkeä valon liikettä havaittaessa. Toiminta-alueen säätämisen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi.– 22 – Sisällysluettelo Hämäryystason asetus Kytkeytymiskynnys (hämäryystaso) voidaan asettaa portaattomasti n. 2 luksin - 2 000 luksin välille. = päiväkäyttö (valoisuudesta riippumatta) = hämäräkäyttö (n. 2luksia) Toiminta-alueen asettamisen ja toimintatestin päivänvalossa suorittamisen ajaksi säädin on käännettävä asentoon . Perusvalaistus Perusvalaistuksen kirkkaus voidaan asettaa 1%:n ja 50%:n välille. Perusvalaistuksen kesto voidaan asettaa portaattomasti 10minuutin ja 30minuutin välille tai koko pimeän ajan pituiseksi. Päävalaistus Päävalaistuksen kirkkaus voidaan asettaa 50%:n ja 100%:n välille. Ryhmitys Laitetta on mahdollista käyttää yksittäisenä valaisimena tai se voidaan kytkeä langattoman yhteyden avulla osaksi useampien valaisimien muodostamaa ryhmää. Kaikki yhteen ryhmään kohdistetut valaisimet toimivat Steinel Connect -sovelluksessa asetettujen ryhmäparametrien mukaisesti. Toimintaetäisyys voidaan asettaa yksilöllisesti kaikille ryhmään kuuluville valaisimille. Fade Time Fade Time -toiminnon avulla voidaan säätää kytkemisen ja sammuttamisen aikainen himmennyskäyrä (1s - 3s). Naapuritoiminto Naapuritoiminto voidaan aktivoida / poistaa käytöstä Smart Connect -sovelluksen avulla. Sen kautta kohdistetaan aktiivisen valaisinryhmän naapu- riryhmät. Aktiivinen ryhmä tottelee kohdistetun naapuri- ryhmän kytkentäsignaaleja ja kytkee asetusten mukaisesti päävalaistukselle tai perusvalaistukselle.– 23 – Sisällysluettelo

Laite on huoltovapaa. Sähkövirran aiheuttama vaara! Veden pääseminen kosketuksiin sähköä johtavien osien kanssa voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Puhdista laite vain kuivana. Aineellisten vahinkojen vaara! Väärien puhdistusaineiden käyttö voi vioittaa laitetta.

• Puhdista laite vain hieman kostutetulla liinalla ilman puhdistusaineita. Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.– 24 – Sisällysluettelo

Sähkölaitteet, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen. Älä heitä sähkölaitteita talousjätteiden sekaan! Koskee vain EU-maita: Voimassa olevan eurooppalaisen sähkö- ja elektroniikka- romua koskevan direktiivin ja sen kansalliseen lainsää- däntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja toimitettava ympäris- töystävälliseen kierrätykseen.

9. Vaatimustenmukaisuusvakuutus

STEINEL Vertrieb GmbH vakuuttaa täten, että radiolaite- tyyppi RS 200 SC/C on direktiivin 2014/53/EU asettamien vaatimusten mukainen. EU-vaatimustenmukaisuusva- kuutuksen teksti on luettavissa kokonaan seuraavassa osoitteessa: http://www.steinel.de– 25 –Sisällysluettelo

10. Valmistajan takuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toi-minta ja turvallisuus on testattu voimassa olevien määräys-ten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmis-tusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja.Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.KorjauspalveluTakuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuuksista. VALMISTAJAN

): 0,50W – Valovirta (360°): 1165Im – Hyötysuhde: 68 lm/W – Värilämpötila: 3 000K (lämmin valkoinen) – Värintoistoindeksi: R

=80 – Keskimääräinen mitoituselinikä: L70B50, 25 °C: > 36 000 h – Värin konsistenssiSDCM: alkuarvo: 6 – Valovoimakkuuden jakautuminen: J I H G 30 min+

– Toimintakulma RS 200 SC: 360°, avauskulma 160° – Lähetysteho: n. 1mW – Toimintaetäisyys RS 200 SC: Ø 1–4m – Kytkentäajan asetus RS 200 SC: 5s - 60min – Hämäryystason asetus RS 200 SC: 2–2000luksia – Kotelointiluokka: IP 54 – Suojausluokka: I – Ympäristölämpötila: -10 ... +40°C – Energiatehokkuusluokka: Tuote sisältää valonlähteen, jonka energiatehokkuusluokka on ”E”.– 27 – Sisällysluettelo

Laitteessa ei ole jännitettä. – Sulaketta ei ole kytketty päälle tai se on viallinen.

• Kytke sulake päälle.

• Vaihda viallinen sulake. – Katkos johdossa.

• Tarkasta johto jännitteenkoettimella. – Oikosulku verkkojohdossa.

• Tarkasta liitännät. – Valo sammutettu mahdollisesti verkkokytkimellä.

• Kytke verkkokytkin päälle. Laite ei kytkeydy päälle. – Väärä hämäryystason asetus.

• Säädä hämäryystaso uudelleen. – Verkkokytkin pois päältä.

• Säädä verkkokytkin. – Sulaketta ei ole kytketty päälle tai se on viallinen.

• Kytke sulake päälle.

• Vaihda viallinen sulake. – Nopeat liikkeet ohitetaan häiriöiden minimoimiseksi tai toiminta-alue on asetettu liian pieneksi tai väärin.

• Tarkista ja säädä toiminta-alue. – Valonlähde viallinen.

• Valonlähdettä ei voi vaihtaa. Vaihda laite kokonaan uuteen. Laite ei kytkeydy pois. – Jatkuvaa liikettä toiminta-alueella.

• Tarkista toiminta-alue.

• Rajaa tai muuta toiminta-aluetta tarvittaessa. Laite kytkeytyy ei-toivotusti päälle. – Laitetta ei ole asennettu liikkumattomasti.

• Asenna laite liikkumattomalle alustalle. – Liikettä on ollut, mutta tarkkailija ei pystynyt havait- semaan sitä (liike seinän takana, pienen kohteen liike valaisimen välittömässä läheisyydessä jne.)
