BEDIENUNGSANLEITUNG RS 200 SC STEINEL

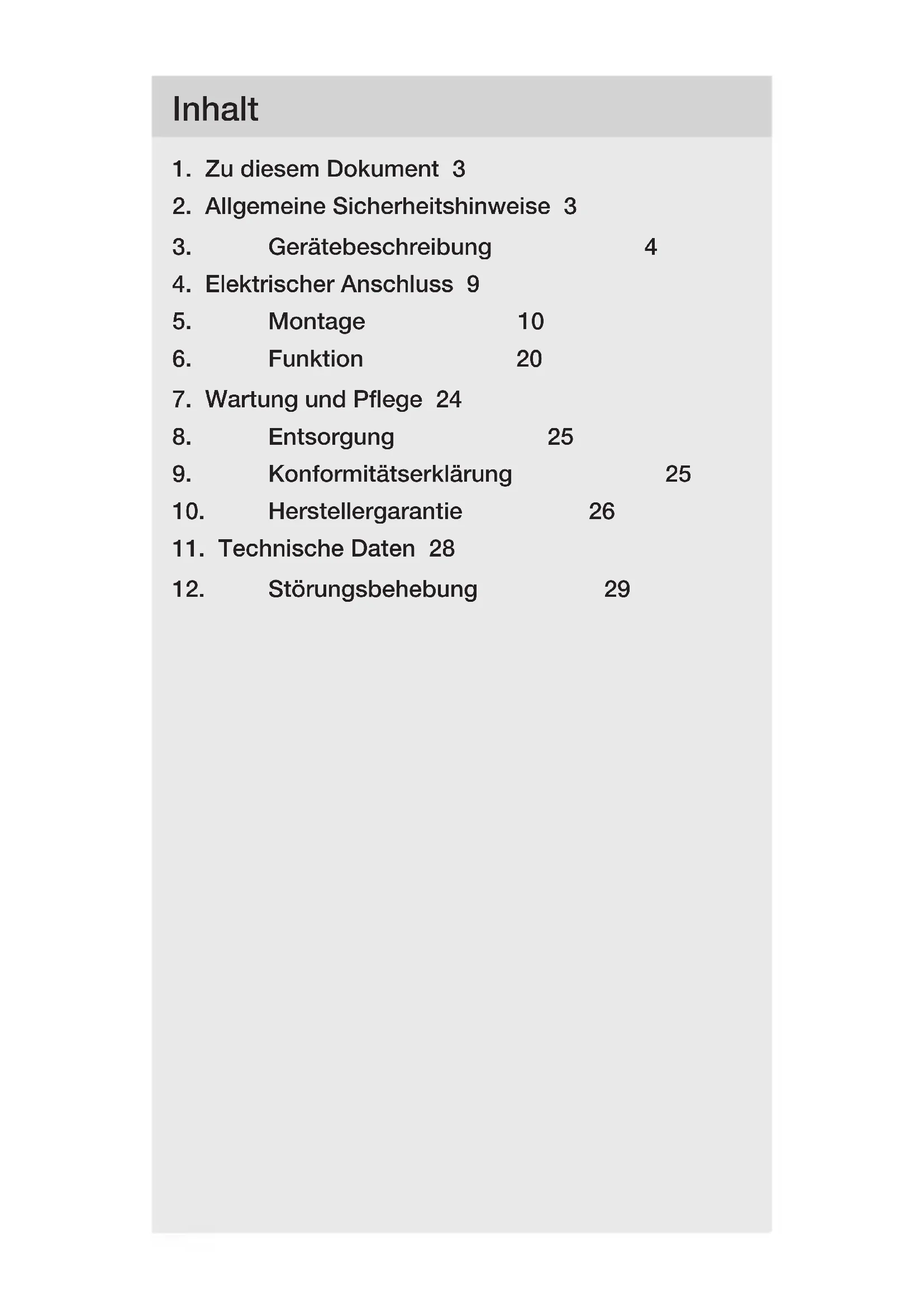

1. Zu diesem Dokument 3

2. Allgemeine Sicherheitshinweise 3

3. Gerätebeschreibung 4

4. Elektrischer Anschluss 9

7. Wartung und Pflege 24

9. Konformitätserklärung 25

10. Herstellergarantie 26

11. Technische Daten 28

12. Störungsbehebung 29– 3 –

1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch auszugs- weise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren! Warnung vor Gefahren durch Strom! Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.

• Sicherheitshinweise befolgen.

• Zugänglich aufbewahren. – Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von strom führenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. – Die Arbeit an der Netzspannung ist nur durch qualifizier- tes Fachpersonal zulässig. – Landesübliche Installationsvorschriften und Anschluss- bedingungen sind zu beachten (z.B. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Nur Original-Ersatzteile verwenden.– 4 – Inhalt

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch RS 200 SC – Sensor-LED-Leuchte mit aktivem Bewegungsmelder. – Wand- und Deckenmontage. – Innen- und Außenbereich. Im Außenbereich wegen sensitiver Erfassung nur bedingt einsetzbar. Bestimmungsgemäßer Gebrauch RS 200 C – LED-Leuchte. – Wand- und Deckenmontage. – Innen- und Außenbereich. Funktionsprinzip RS 200 SC – Der HF-/Radar-Bewegungsmelder strahlt hochfrequente elektromagnetische Wellen (5,8 GHz) ab und erfasst das durch Gegenstände reflektierte Echo. – Das durch Bewegung veränderte Echo der Körper wird elektronisch umgesetzt und schaltet die LED-Leuchte automatisch ein. – Eine Bewegungserfassung ist auch durch dünne Wände, Türen und Glasscheiben möglich. – Bewegungserfassung auch kleinster Bewegungen möglich. – Keine Fehlschaltungen durch Wärmequellen und Temperaturschwankungen. – Der Erfassungsbereich des Sensors lässt sich über die Reichweiteneinstellung per Weboberfläche und App exakt eingrenzen. Hinweis: Die Hochfrequenzleistung des HF-Sensors beträgt ca. 1 mW - das ist nur ein 1000stel der Sendeleistung eines Handys oder einer Mikrowelle.– 5 – Inhalt Funktionsprinzip RS 200 C Die C-Varianten können über Bluetooth mit anderen Sensoren vernetzt werden, um eine Erweiterung des Erfassungsbereichs umzusetzen. Sie leiten die erfassten Signale (Präsenz und Helligkeit) über Bluetooth weiter. Die Steuerung erfolgt im vernetzten Sensor mit anderer Schnittstelle. Lieferumfang

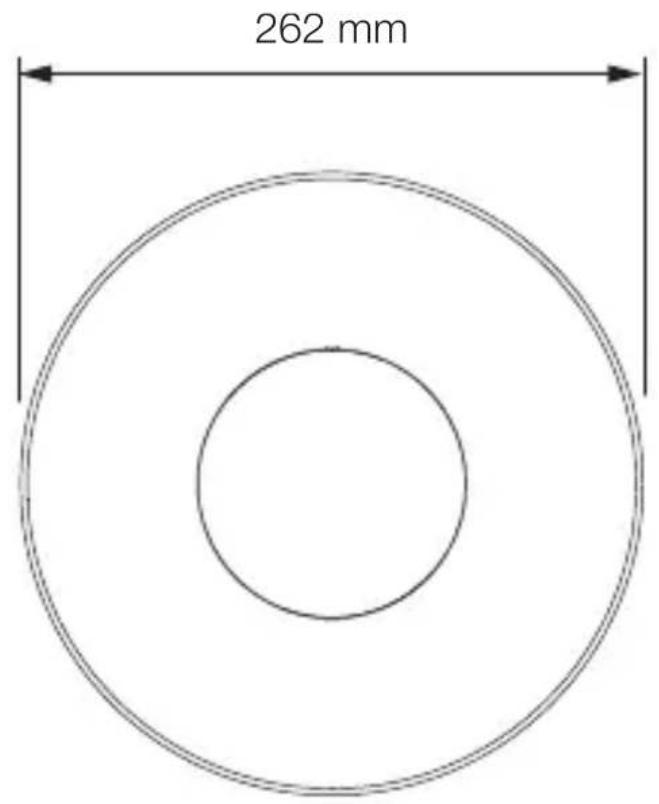

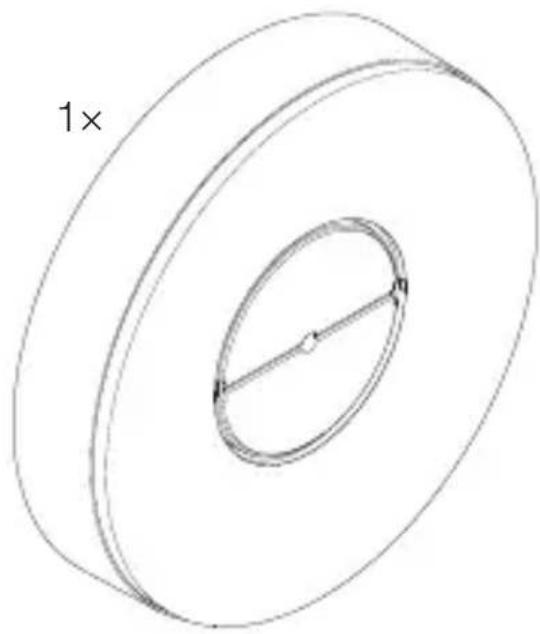

– 1 LED-Leuchte – 1 Äußere Abdeckung – 2 Schrauben – 2 Dübel – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start-Guide (B)– 6 – Inhalt Produktmaße

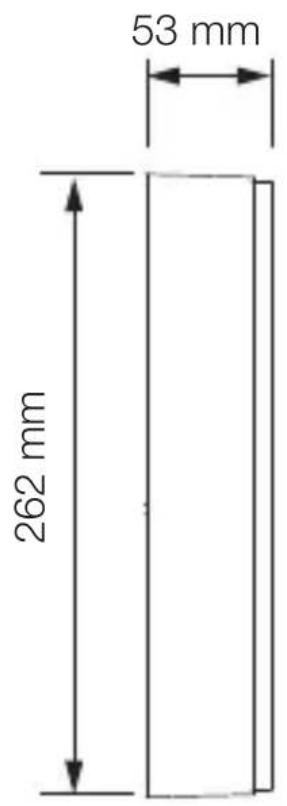

262mm 262mm 53mm– 7 – Inhalt Geräteübersicht

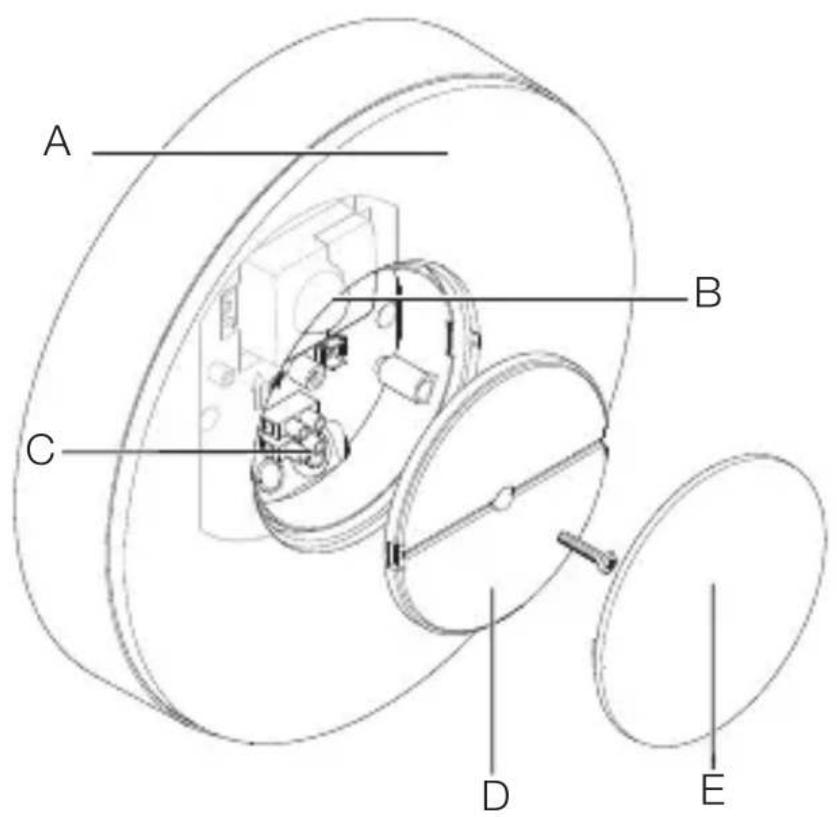

A LED-Leuchte B Sensor (nur SC-Variante) C Anschlussklemme D Abdeckung E Äußere Abdeckung– 8 – Inhalt Lichtverteilungskurve

4. Elektrischer Anschluss

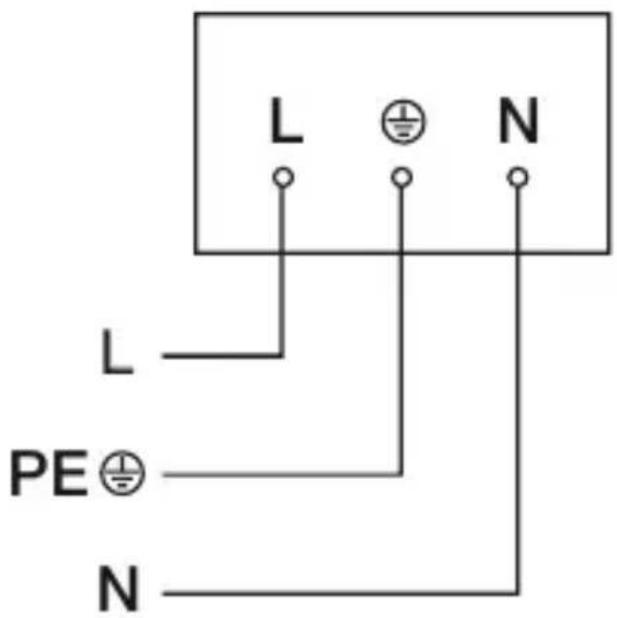

Die Netzzuleitung besteht aus einem 2 bis 3-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün/gelb) Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.– 10 – Inhalt

Gefahr durch elektrischen Strom! Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.

• Spannungsfreiheit mit Spannungs prüfer kontrollieren.

• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt. Gefahr von Sachschäden! Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.

• Anschlussleitungen identifizieren.

• Anschlussleitungen korrekt verbinden. Montagevorbereitung

• Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Produkt nicht in Betrieb nehmen.

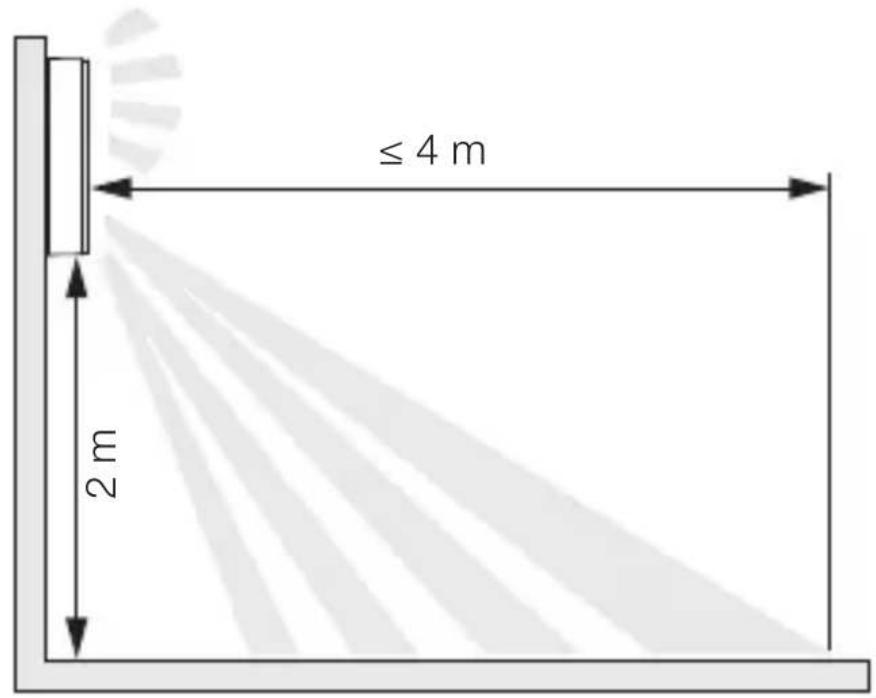

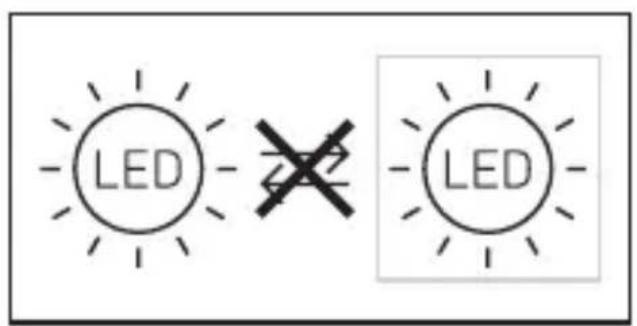

• Geeigneten Montageort auswählen. – Unter Berücksichtigung der Reichweite. – Unter Berücksichtigung der Bewegungserfassung. – Erschütterungsfrei. – Erfassungsbereich frei von Hinder nissen. – Nicht in explosionsgefährdeten Bereichen. – Nicht auf leicht entflammbaren Oberflächen. – Kein Einblick in die Lichtquelle aus kurzer Distanz (<30cm). – Mindestens 50cm von anderen LED-Leuchten entfernt.– 11 – Inhalt Reichweite Wandmontage

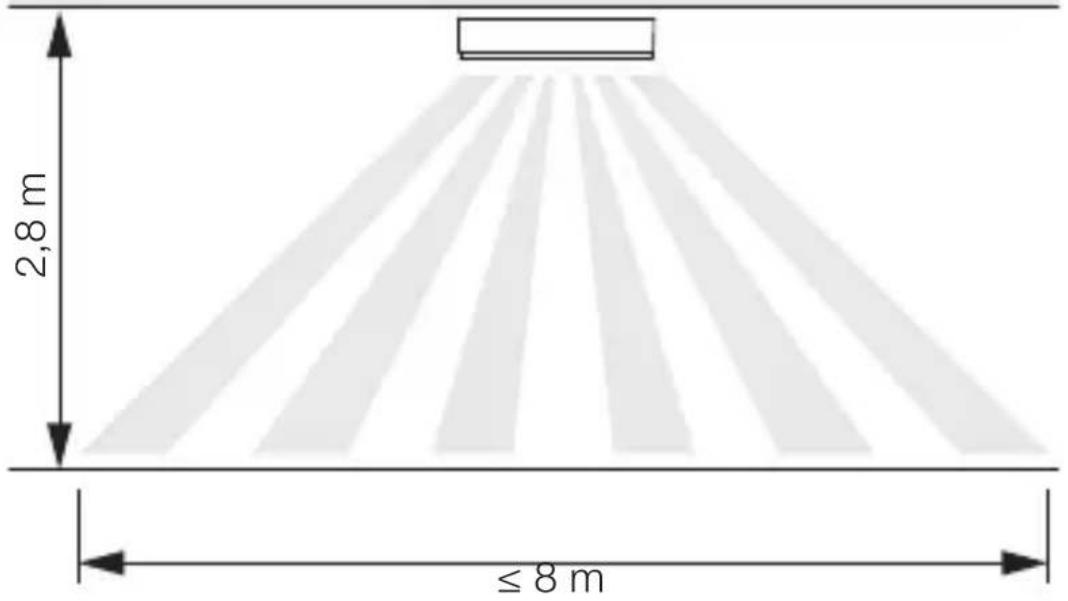

Reichweite Deckenmontage

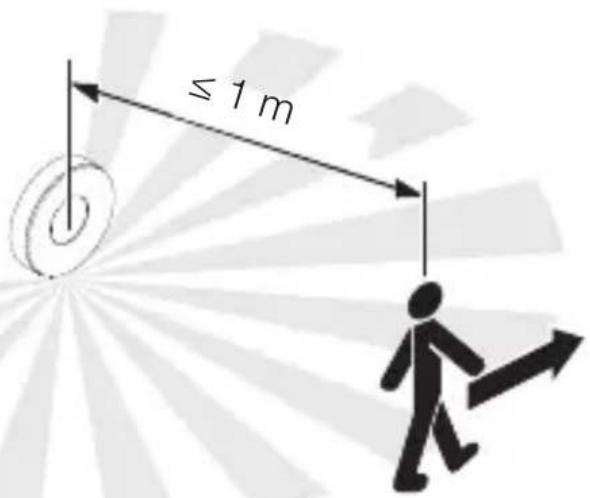

≤8m 2,8m– 12 – Inhalt Bewegungserfassung seitlich zur Gehrichtung Wandmontage

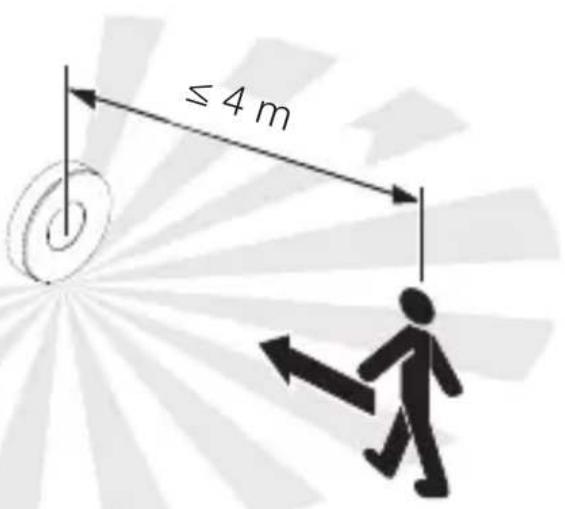

≤1m Bewegungserfassung in Gehrichtung Wandmontage

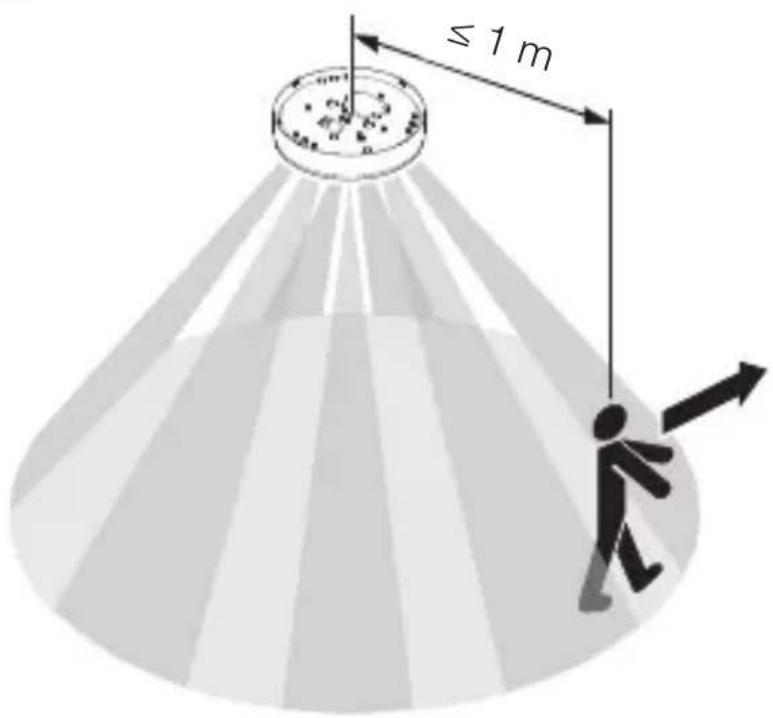

≤4m– 13 – Inhalt Bewegungserfassung seitlich zur Gehrichtung Deckenmontage

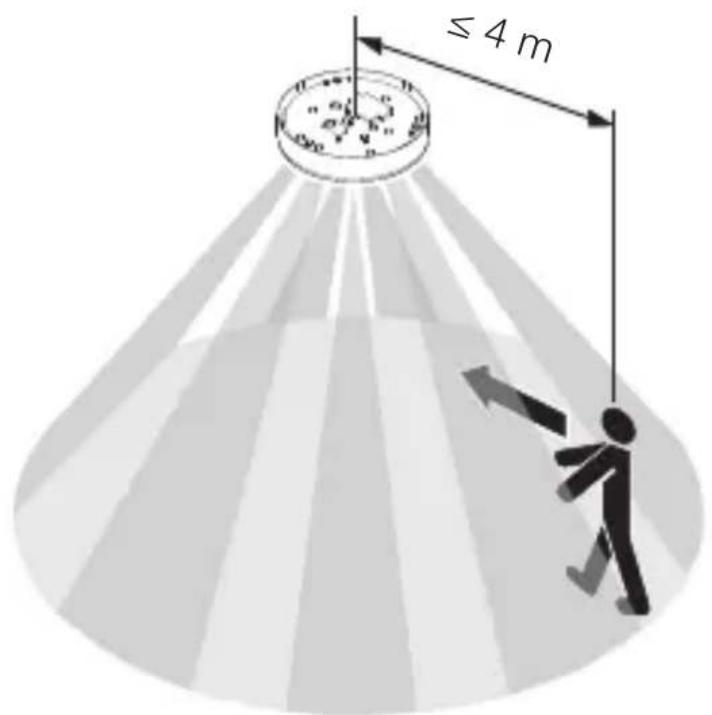

≤1m Bewegungserfassung in Gehrichtung Deckenmontage

≤4m– 14 – Inhalt Montageschritte

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.

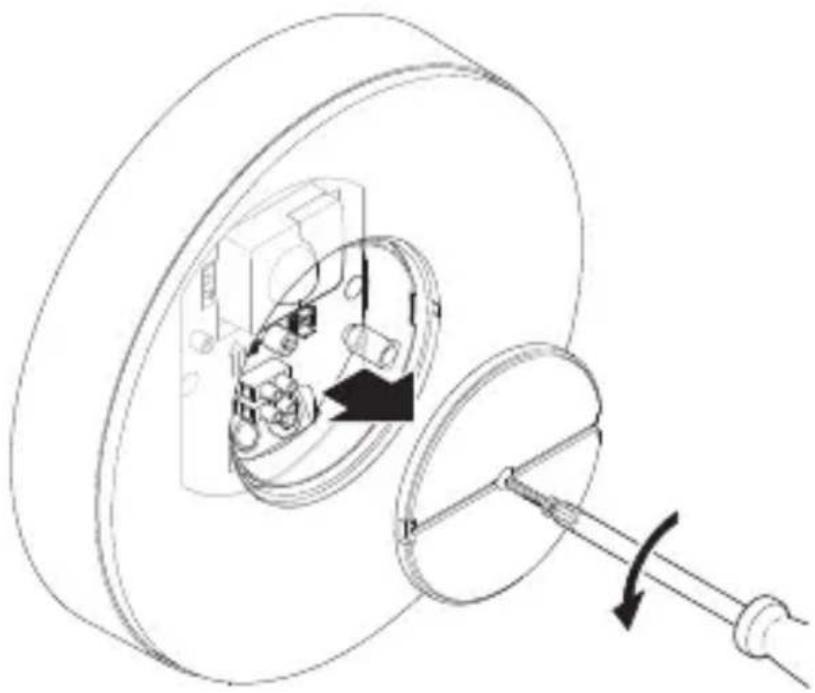

• Sicherungsschraube lösen.

• Abdeckung abschrauben.

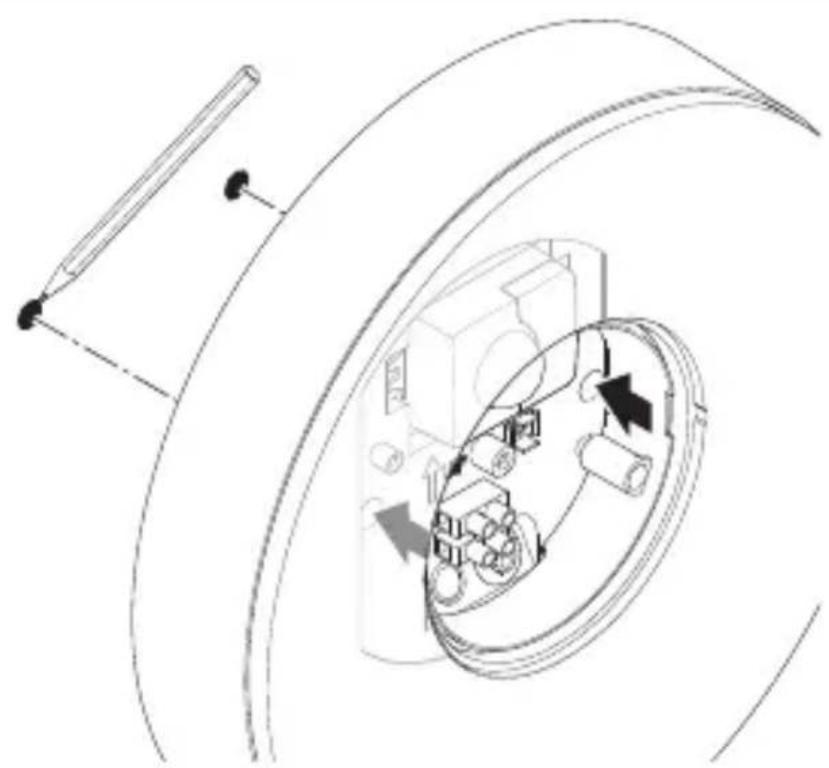

• Bohrlöcher anzeichnen.– 15 – Inhalt

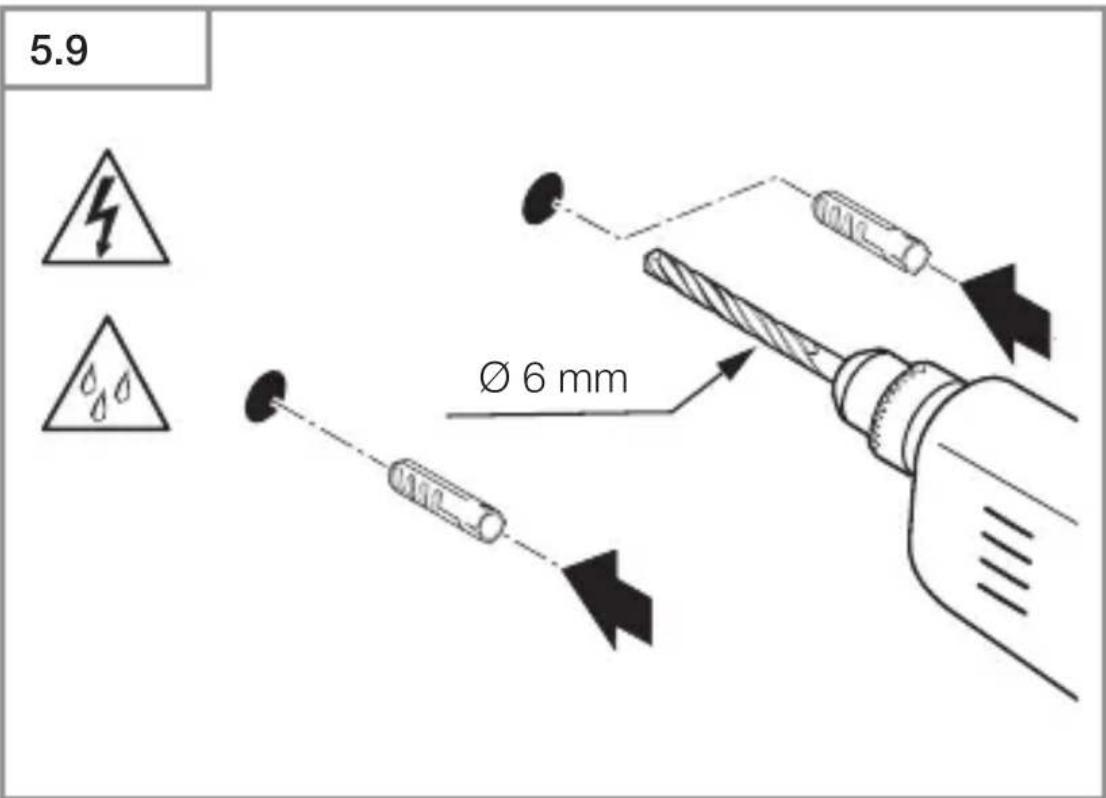

• Löcher bohren (ø 6 mm) und Dübel einsetzen.– 16 – Inhalt

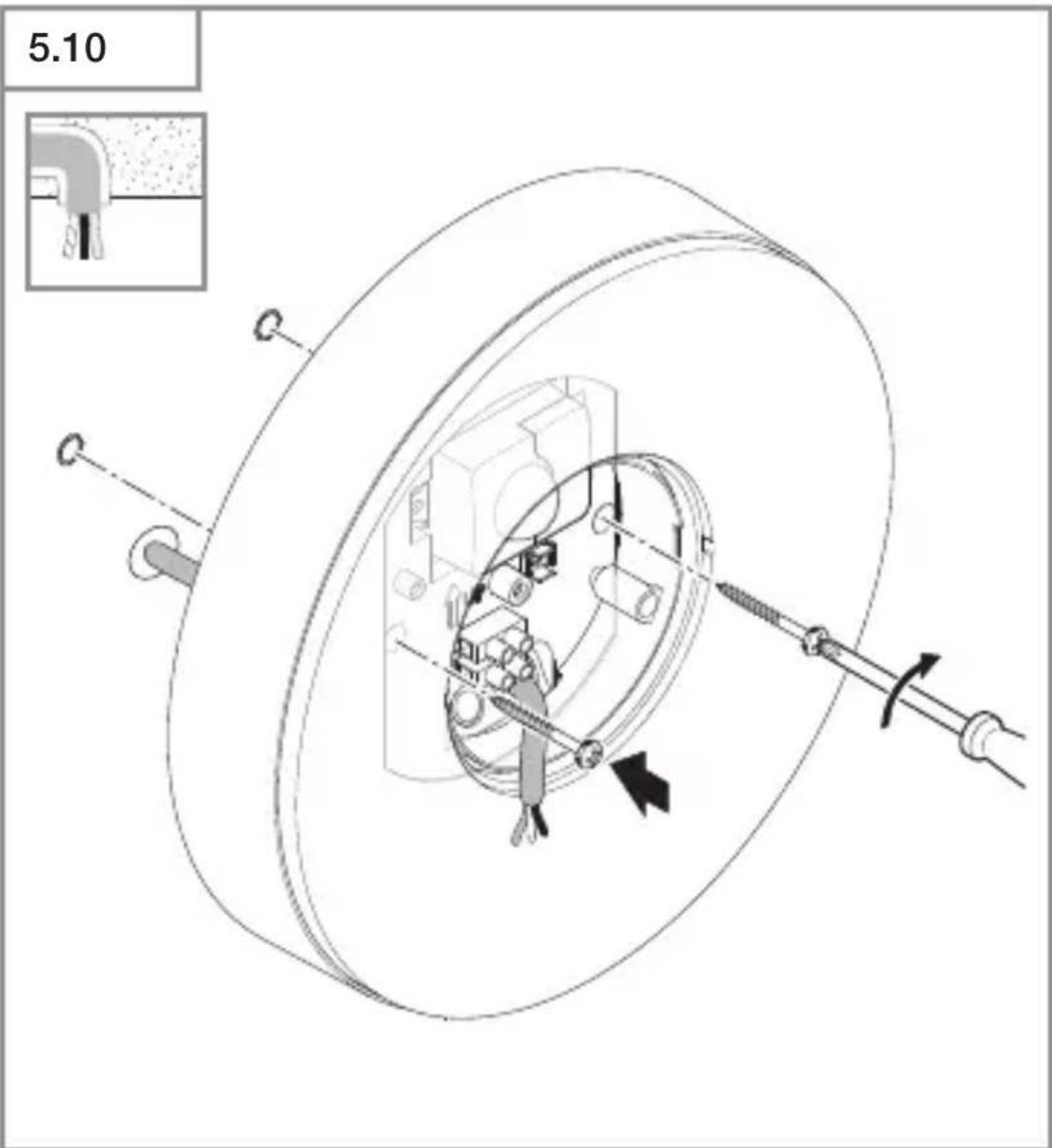

• LED-Leuchte bei Unterputz-Zuleitung anschrauben.– 17 – Inhalt

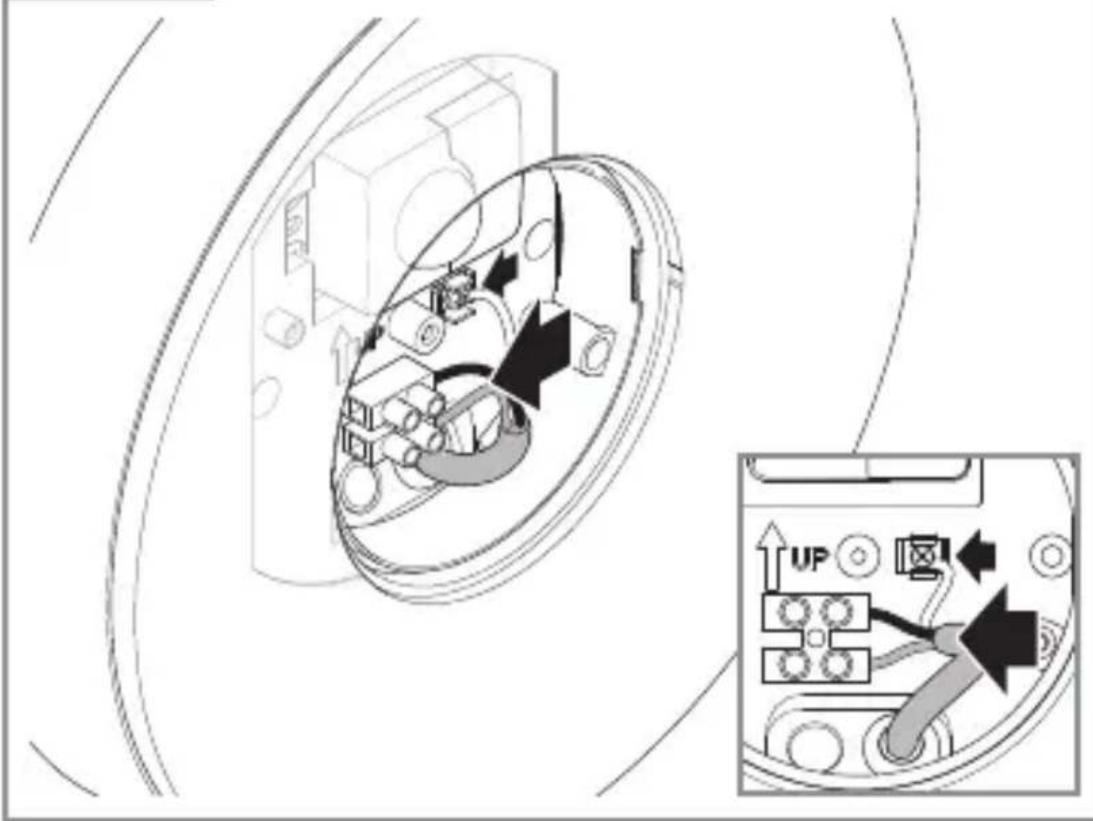

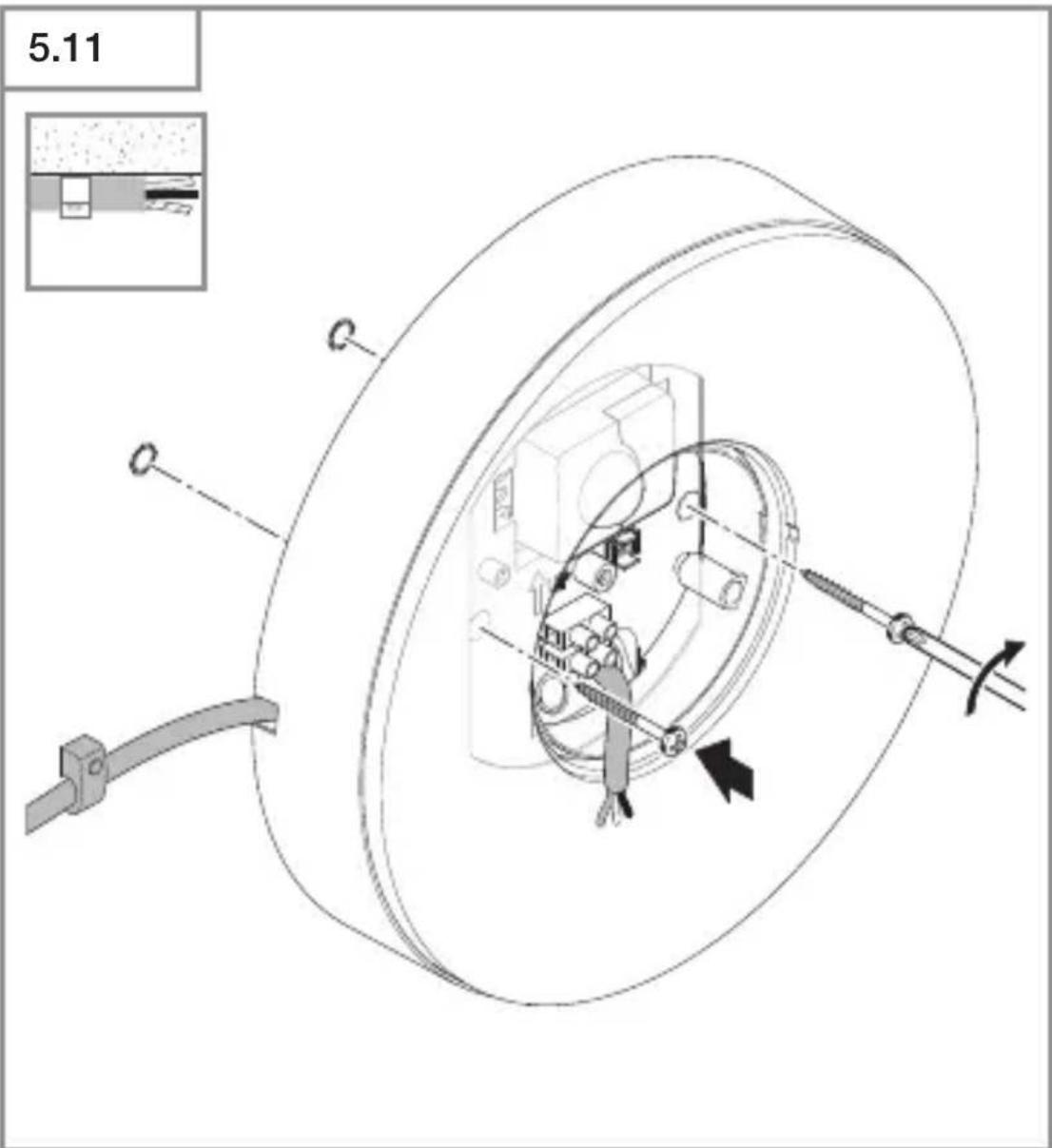

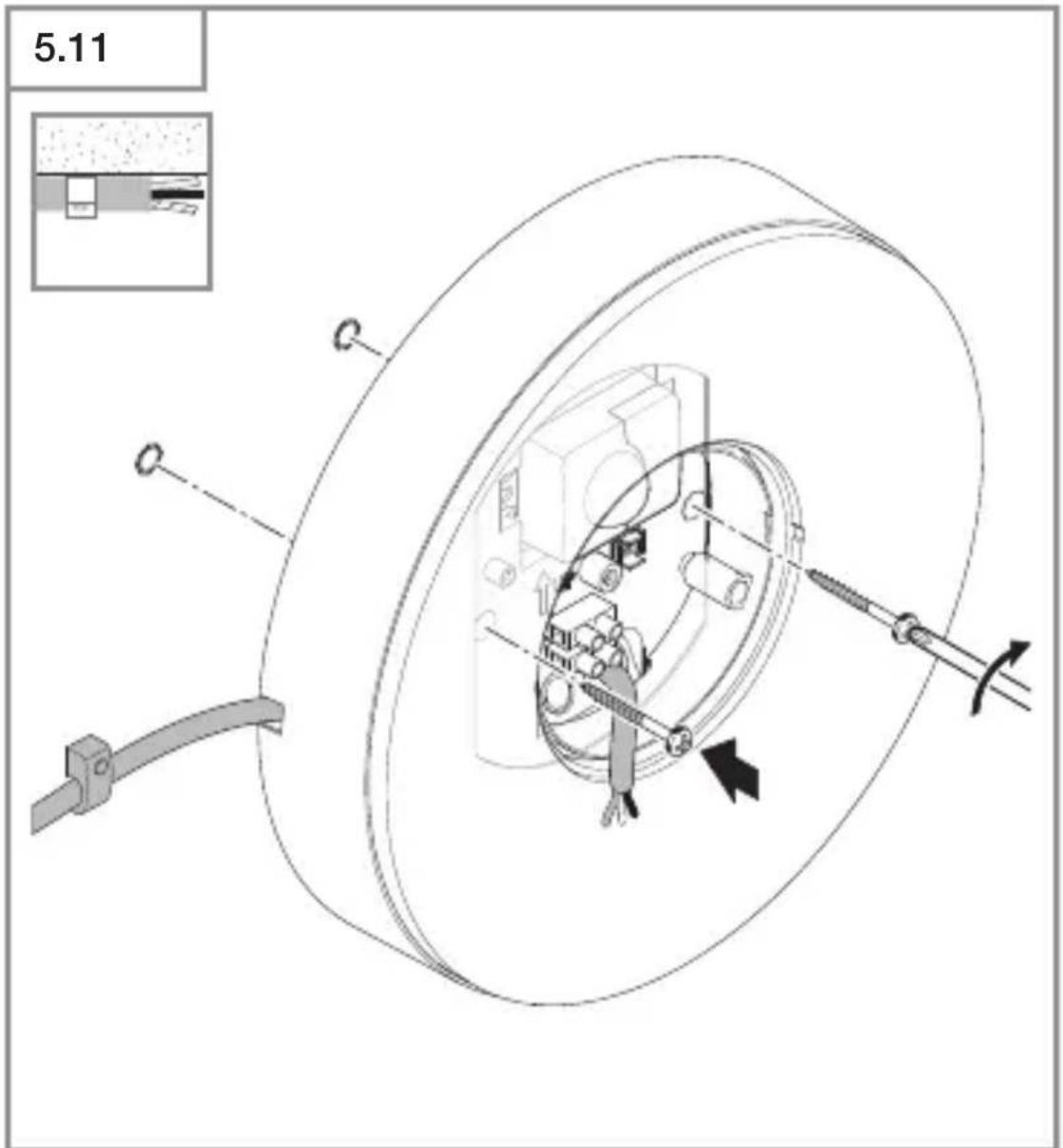

• LED-Leuchte bei Aufputz-Zuleitung anschrauben.– 18 – Inhalt

• Netzzuleitung laut Schaltplan anschließen. ➔ „4. Elektrischer Anschluss“

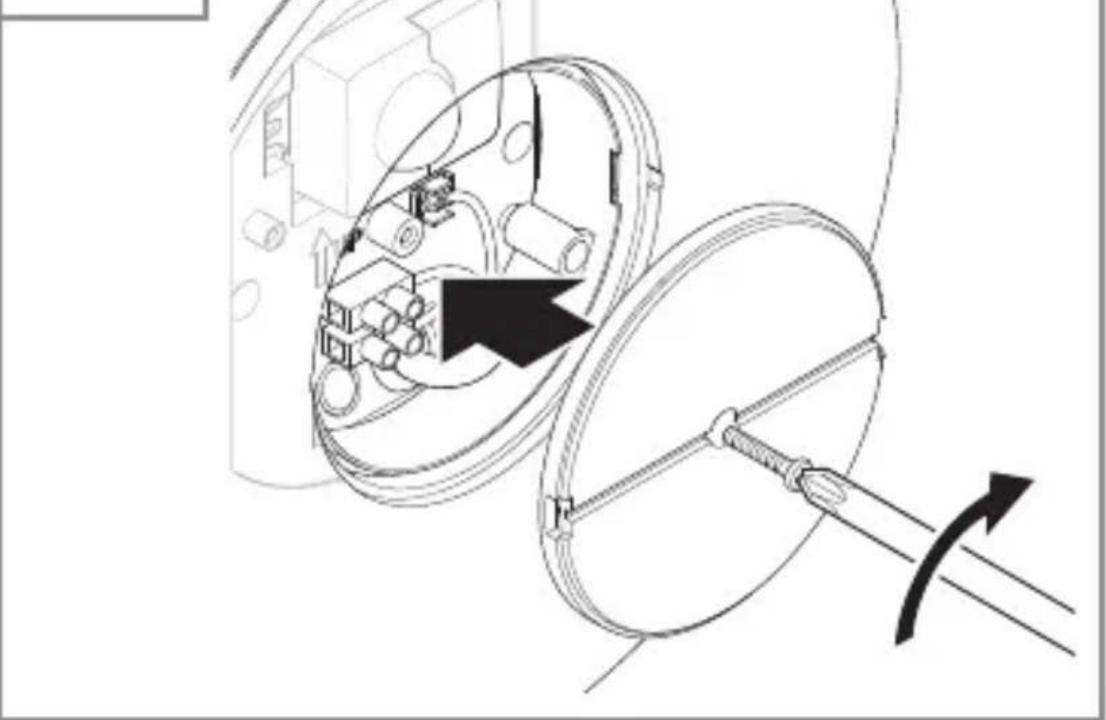

• Abdeckung anschrauben.– 19 – Inhalt

• Stromversorgung einschalten.

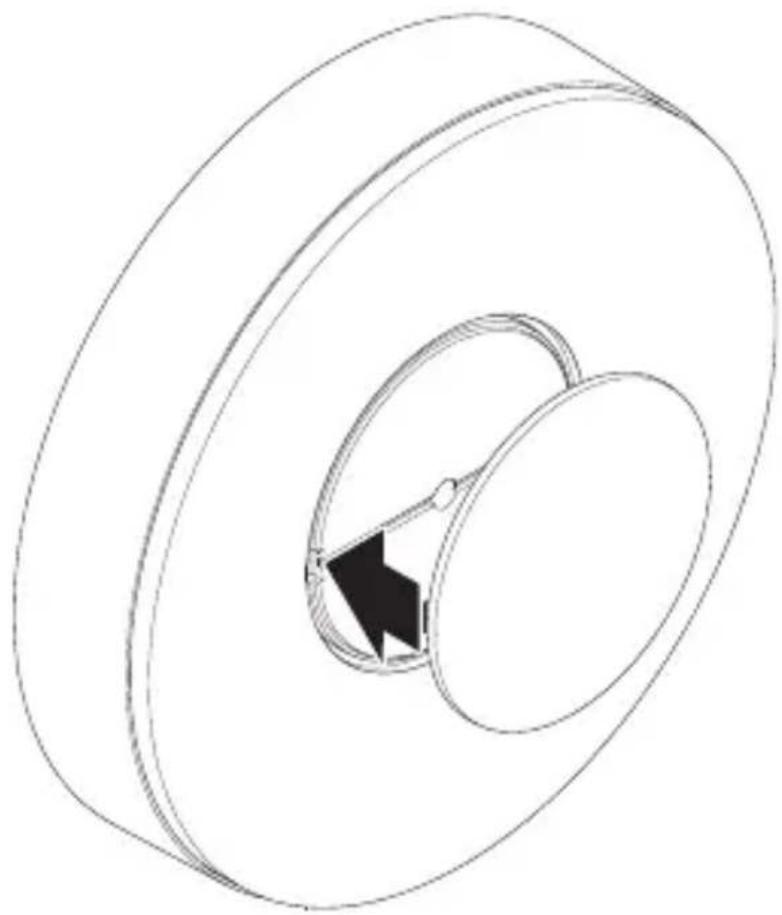

• Äußere Abdeckung aufsetzten.

• Einstellungen per App vornehmen (nur SC-Variante). ➔ „6. Funktion“– 20 – Inhalt

Die Funktionen sind für die SC-Varianten einstellbar. Für die C-Varianten gelten die Funktionen nur in Kombination mit einem Bluetooth-Sensor-Produkt. Die Einstellung der Funktionen erfolgt über die Steinel Connect App. Steinel Connect App Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth- fähiges Smartphone oder Tablet erforderlich. Android iOS Funktionen, die durch die Steinel Connect App einstellbar sind: – Zeiteinstellung. – Reichweiteneinstellung. – Dämmerungseinstellung. – Grundlichtfunktion. – Hauptlicht- / Grundlichtlevel einstellbar. – Erweiterte Reichweiteneinstellung. – Gruppenvernetzung. – Dämmerungseinstellung durch Teach-In.– 21 – Inhalt Hinweis: Es muss ein Mindestabstand von 3m zum WLAN-Router und zu den Access Points eingehalten werden, um Fehlfunktionen auszuschließen. Werkseinstellungen (Auslieferungszustand) Reichweite: max. Zeiteinstellung Hauptlicht: 10sek. Zeiteinstellung Grundlicht: 1min. Dämmerungseinstellung: 2.000Lux Grundlicht Dimmlevel: 50% Start-Up/Spannungsunterbrechung Beim Trennen der Netzspannung werden die Einstellungen sowie der aktuelle Betriebszustand der LED-Leuchte gespeichert. Liegt die Netzspannung wieder an, werden diese wiederhergestellt. Reichweiteneinstellung (Empfindlichkeit) Mit dem Begri Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage in 2 m Höhe als Erfassungsbereich ergibt. – Einstellung auf maximal = max. Reichweite (4 m) – Einstellung auf minimal = min. Reichweite (1 m) Zeiteinstellung Die Zeit (Ausschaltverzögerung) kann stufenlos von ca. 5Sekunden bis max.60Minuten eingestellt werden. Jede erfasste Bewegung schaltet das Licht erneut ein. Hinweis: Nach jedem Ab schalten des Geräts ist für eine Dauer von ca. 1Sekunde keine erneute Bewe gungserfassung möglich. Anschließend kann das Gerät bei Bewegung wieder Licht schalten. Bei der Justierung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.– 22 – Inhalt Dämmerungseinstellung Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca. 2-2.000Lux eingestellt werden. = Tageslichtbetrieb (helligkeitsunabhängig) = Dämmerungsbetrieb (ca. 2Lux) Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen. Grundlicht Die Helligkeit des Grundlichts kann zwischen 1% und 50% eingestellt werden. Die Dauer des Grundlichts kann stufenlos zwischen 10Minuten und 30Minuten oder für die ganze Nacht eingestellt werden. Hauptlicht Die Helligkeit des Hauptlichts kann zwischen 50% und 100% eingestellt werden. Gruppierung Es gibt die Möglichkeit, das Gerät als Einzelleuchte zu betreiben oder mehrere Leuchten über eine Funk- kommunikation in Gruppen zusammenzuschalten. Alle Leuchten die einer Gruppe zugeordnet sind, agieren nach den in der Steinel Connect App eingestellten Gruppen- parametern. Die Reichweite kann für alle Gruppen- teilnehmer individuell eingestellt werden. Fade Time Mit der Fade Time lässt sich die Dimmkurve beim Ein- und Ausschalten einstellen (1s - 3s).– 23 – Inhalt Nachbarfunktion Über die Steinel Connect App kann die Nachbarfunktion aktiviert bzw. deaktiviert werden. Dabei werden die Nachbargruppen der aktiven Leuchten- gruppe zugeordnet. Die Gruppe hört auf Einschaltsignale der zugeordneten Nachbargruppe und schaltet entsprechend der Einstellungen in das Hauptlicht oder in das Grundlicht.– 24 – Inhalt

7. Wartung und Pflege

Das Gerät ist wartungsfrei. Gefahr durch elektrischen Strom! Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Gerät nur im trockenen Zustand reinigen. Gefahr von Sachschäden! Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

• Gerät mit einem leicht angefeuchteten Tuch ohne Reini- gungsmittel reinigen. Wichtig: Das Betriebsgerät ist nicht austauschbar.– 25 – Inhalt

Elektrogeräte, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden.

9. Konformitätserklärung

Hiermit erklärt die STEINEL Vertrieb GmbH, dass der Funkanlagentyp RS 200 SC/C der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www. steinel.de– 26 – Inhalt

10. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Wir beglückwünschen Sie zum Kauf Ihres STEINEL- Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachste- henden Bedingungen: Wir leisten Garantie durch kosten- lose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rücker- stattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungs- ansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprü- chen und beschränken oder ersetzen diese nicht. Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: – bei einem gebrauchsbedingten oder sonstigen natür- lichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise, – wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,– 27 – Inhalt – wenn Wartung und Pflege der Produkte nicht entspre- chend der Bedienungsanleitung erfolgt sind, – wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden, – bei Transportschäden oder -verlusten. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). Geltendmachung Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeich- nung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung -, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transport kosten und -risiken im Rahmen der Rück sendung übernehmen wir keine Haftung. HERSTELLER

HERSTELLER GARANTIE HERSTELLER GARANTIE– 28 – Inhalt

11. Technische Daten

– Abmessungen (Ø×T): 262×53 mm – Netzspannung: 220 – 240V, 50/60Hz – Leistungsaufnahme (P

=80 – Mittlere Bemessungslebensdauer: L70B50 bei 25°C: >36.000 Std. – FarbkonsistenzSDCM: Anfangswert: 6 – Lichtstärkeverteilung: J I H G 30 min+

– Erfassungswinkel RS 200 SC: 360° mit 160° Önungswinkel – Sendeleistung: ca. 1mW – Reichweite RS 200 SC: Ø 1-4m – Zeiteinstellung RS 200 SC: 5s - 60min – Dämmerungseinstellung RS 200 SC: 2 - 2.000Lux – Schutzart: IP 54 – Schutzklasse: I – Umgebungstemperatur: -10bis +40°C – Energieezienzklasse: Dieses Produkt enthält eine Lichtquelle der Energieezienzklasse „E“.– 29 – Inhalt

12. Störungsbehebung

Gerät ohne Spannung. – Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.

• Defekte Sicherung austauschen. – Leitung unterbrochen.

• Leitung mit Spannungsprüfer überprüfen. – Kurzschluss in der Netzzuleitung.

• Anschlüsse überprüfen. – Eventuell vorhandener Netzschalter aus.

• Netzschalter einschalten. Gerät schaltet nicht ein. – Dämmerungseinstellung falsch gewählt.

• Dämmerungseinstellung neu einstellen. – Netzschalter AUS.

• Netzschalter einstellen. – Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.

• Defekte Sicherung austauschen. – Schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein oder nicht korrekt.

• Erfassungsbereich kontrollieren und justieren. – Lichtquelle defekt.

• Die Lichtquelle ist nicht wechselbar. Gerät komplett ersetzen. Gerät schaltet nicht aus. – Dauernde Bewegung im Erfassungsbereich.

• Erfassungsbereich kontrollieren.

• Bei Bedarf den Erfassungsbereich einschränken oder verändern.– 30 – Inhalt Gerät schaltet unerwünscht ein. – Gerät nicht bewegungssicher montiert.

• Gerät fest montieren. – Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Lampennähe etc.).

• Bereich kontrollieren.

• Bei Bedarf den Erfassungsbereich einschränken oder verändern.110085738 05/2022 Technische Änderungen vorbehalten. STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: [phone] www.steinel.de Contact www.steinel.de/contact STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: [phone] www.steinel.de Contact www.steinel.de/contactIndex
