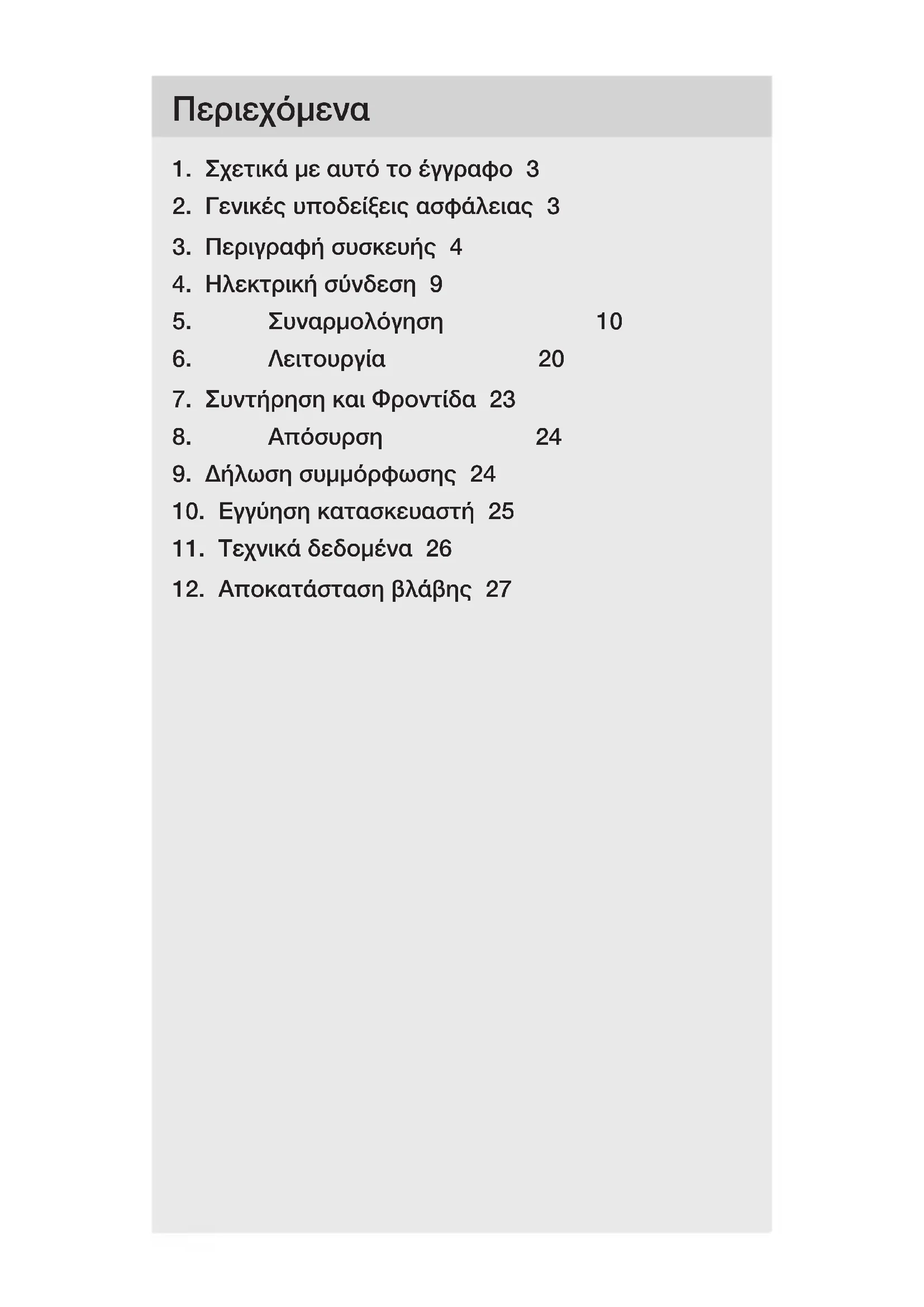

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RS 200 SC STEINEL

1. Σχετικά με αυτό το έγγραφο 3

2. Γενικές υποδείξεις ασφάλειας 3

3. Περιγραφή συσκευής 4

4. Ηλεκτρική σύνδεση 9

7. Συντήρηση και Φροντίδα 23

9. Δήλωση συμμόρφωσης 24

10. Εγγύηση κατασκευαστή 25

11. Tεχνικά δεδομένα 26

12. Αποκατάσταση βλάβης 27– 3 –

1. Σχετικά με αυτό το έγγραφο

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων! Προειδοποίηση ενώπιον κινδύνου λόγω

Προειδοποίηση ενώπιον κινδύνου λόγω

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.

• Ακολουθείτε τις υποδείξεις ασφαλείας.

• Φυλάσσετε σε προσβάσιμο μέρος. – Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο. – Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται από εξειδικευμένο προσωπικό. – Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ DE: VDE 0100, AT: ÖVE-ÖNORM

E8001-1, CH:SEV 1000).– 4 –

Περιεχόμενα – Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς RS 200 SC – Αισθητήριος λαμπτήρας LED με ενεργό ανιχνευτή

– Εγκατάσταση τοίχου και οροφής. – Σε εσωτερικούς/εξωτερικούς χώρους. Η χρήση σε εξωτερικούς χώρους είναι εφικτή μόνο υπό όρους εξαιτίας ευαίσθητης ανίχνευσης. Χρήση σύμφωνα με τους κανονισμούς RS 200 C – Λαμπτήρας LED. – Εγκατάσταση τοίχου και οροφής. – Σε εσωτερικούς/εξωτερικούς χώρους. Αρχή λειτουργίας RS 200 SC – Ο υπέρυθρος ανιχνευτής κινήσεων HF-/Radar εκπέμπει ηλεκτρομαγνητικά κύματα υψηλής συχνότητας (5,8 GHz) και αντανακλά την ηχώ από αντικείμενα. – Η ηχώ σωμάτων που τροποποιείται λόγω κίνησης μετατρέπεται ηλεκτρονικά και ενεργοποιεί αυτόματα τον λαμπτήρα LED. – Η ανίχνευση κίνησης είναι επίσης δυνατή μέσα από λεπτούς τοίχους, πόρτες και υαλοπίνακες. – Δυνατότητα ανίχνευσης κίνησης ακόμα και μικρών

– Δεν γίνονται λάθος ενεργοποιήσεις λόγω πηγών θερμό- τητας και διακυμάνσεων θερμοκρασίας. – Το εύρος ανίχνευσης του αισθητήρα περιορίζεται με ακρίβεια μέσω της ρύθμισης εμβέλειας μέσω διεπαφής διαδικτύου και της εφαρμογής.– 5 – Περιεχόμενα

H ισχύς υψηλής συχνότητας του αισθητήρα υψηλών συχνοτήτων HF ανέρχεται περ. σε 1 mW – αυτό είναι μόνο ένα 1000στό της ισχύος εκπομπής ενός κινητού τηλεφώ- νου ή μιας συσκευής μικροκυμάτων. Αρχή λειτουργίας RS 200 C Οι εκδόσεις C μπορούν να δικτυωθούν μέσω Bluetooth με άλλους αισθητήρες, έτσι ώστε να εφαρμοστεί επέκταση του εύρους ανίχνευσης. Μεταδίδουν περαιτέρω τα σήμα- τα που λαμβάνουν (παρουσία και φωτεινότητα) μέσω Bluetooth. Ο έλεγχος πραγματοποιείται στον δικτυωμένο αισθητήρα με άλλες διεπαφές. Περιεχόμενο συσκευασίας

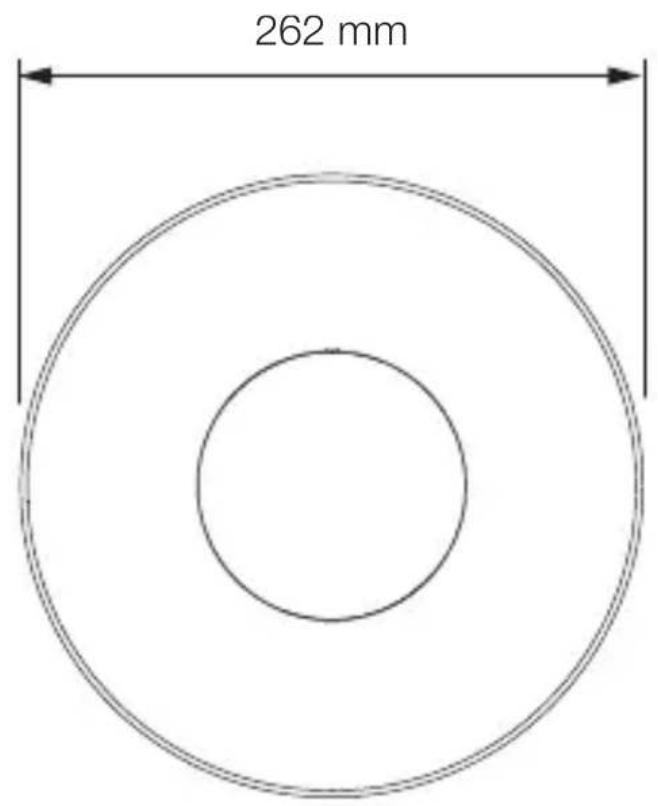

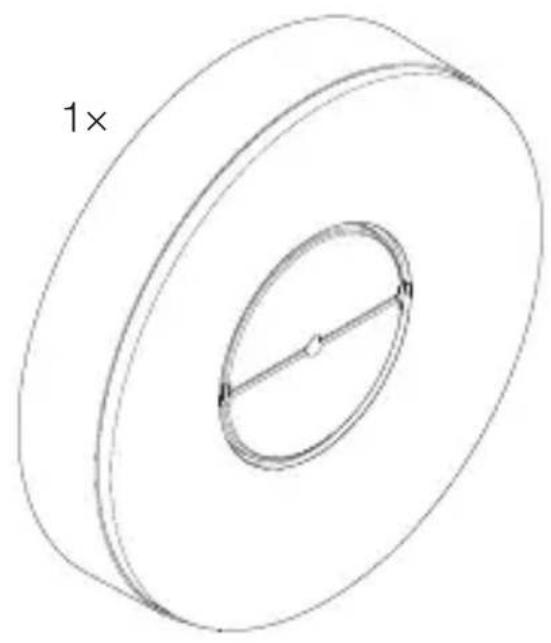

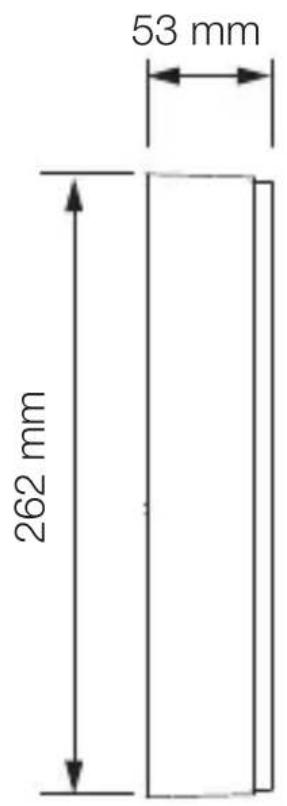

– 1 λαμπτήρας LED – 1 εξωτερικό κάλυμμα – 2 βίδες – 2 τακάκια – 1 φυλλάδιο δεδομένων ασφάλειας (A) – 1 οδηγός γρήγορης εκκίνησης (B)– 6 – Περιεχόμενα Διαστάσεις προϊόντος

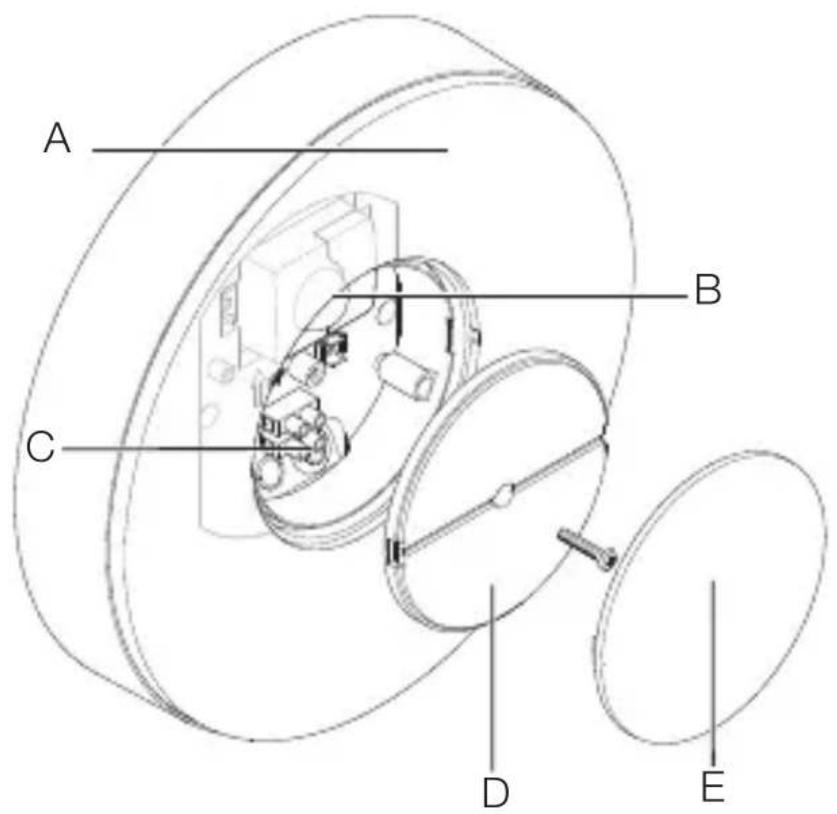

262 mm 262 mm 53 mm– 7 – Περιεχόμενα Επισκόπηση συσκευής

A Λαμπτήρας LED B Αισθητήρας (μόνο εκδόσεις SC) C Ακροδέκτης σύνδεσης D Κάλυμμα E Εξωτερικό κάλυμμα– 8 – Περιεχόμενα Διάγραμμα διάχυσης φωτός

4. Ηλεκτρική σύνδεση

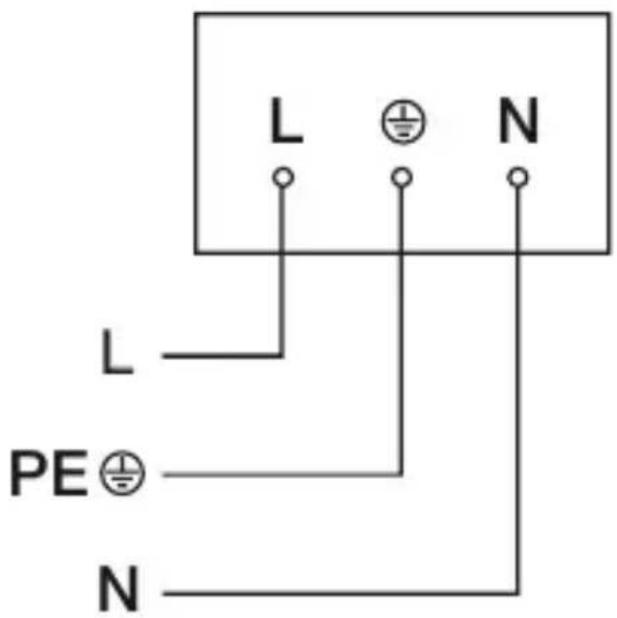

Διάγραμμα συνδεσμολογίας

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 2 έως 3 συρμάτων: L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο) Η συσκευή μπορεί επίσης να συνδεθεί μετά από διακόπτη δικτύου, όταν διασφαλίζεται το γεγονός ότι ο διακόπτης δικτύου παραμένει σταθερά ενεργοποιημένος. Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικατα- στάσιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.– 10 – Περιεχόμενα

Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκα- λέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.

• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.

• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη. Κίνδυνος υλικών ζημιών! Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέ- σει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.

• Συνδέστε σωστά τους αγωγούς σύνδεσης. Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του

• Επιλέγετε κατάλληλο σημείο εγκατάστασης. – Λαμβάνετε υπόψη την εμβέλεια. – Λαμβάνετε υπόψη την ανίχνευση κίνησης. – Χωρίς κραδασμούς. – Εύρος ανίχνευσης απαλλαγμένο από εμπόδια. – Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης. – Όχι επάνω σε εύφλεκτες επιφάνειες. – Μην κοιτάζετε στην πηγή φωτός από κοντινή από- σταση (<30cm). – Κρατάτε απόσταση τουλάχιστον 50cm από άλλους λαμπτήρες LED.– 11 – Περιεχόμενα Εμβέλεια εγκατάσταση σε τοίχο

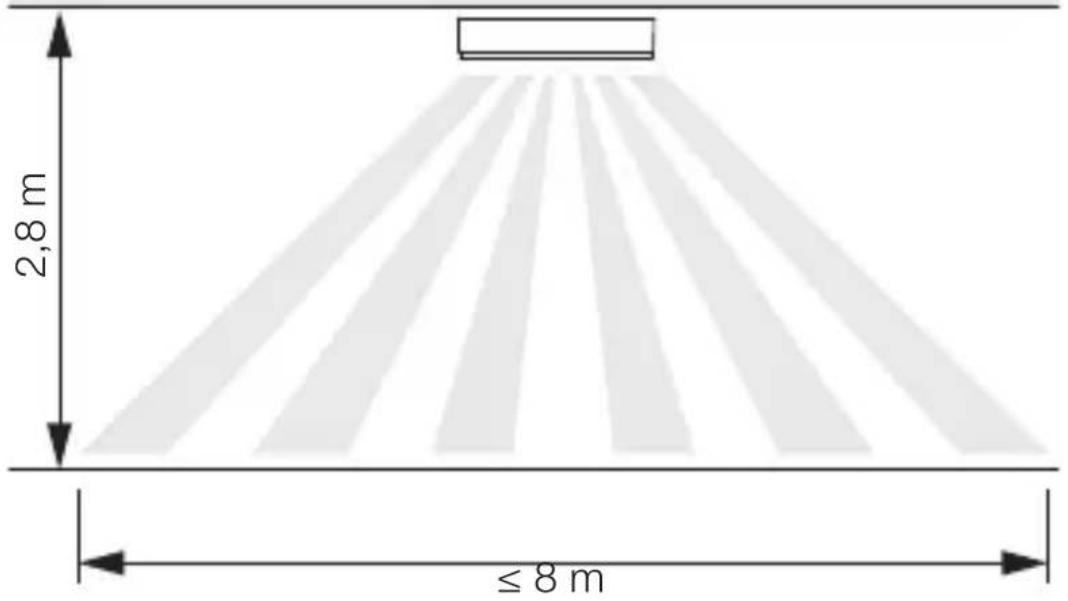

Εμβέλεια εγκατάσταση σε οροφή

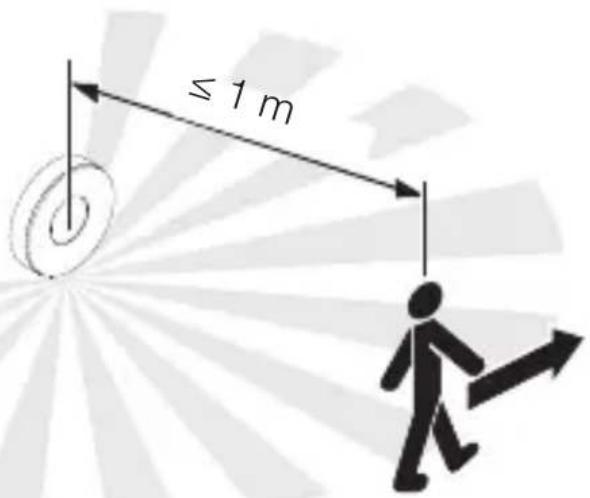

≤8m 2,8m– 12 – Περιεχόμενα Ανίχνευση κινήσεων πλαγίως ως προς την κατεύθυνση κίνησης εγκατάστασης σε τοίχο

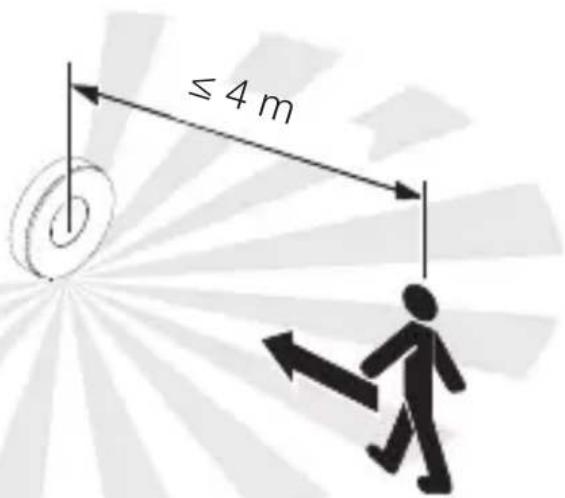

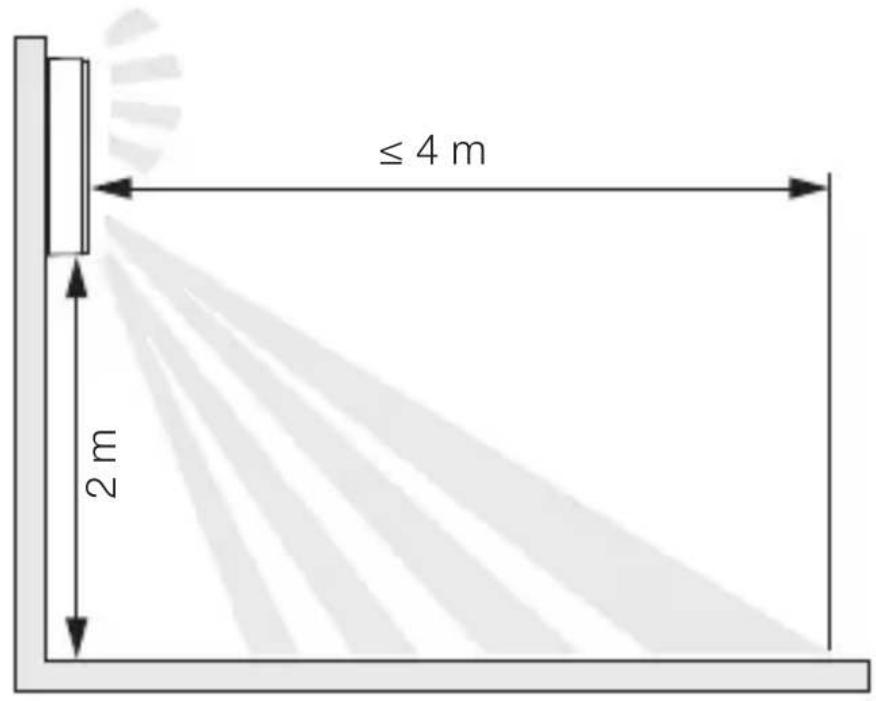

≤1m Ανίχνευση κινήσεων ως προς την κατεύθυνση κίνησης εγκατάστασης σε τοίχο

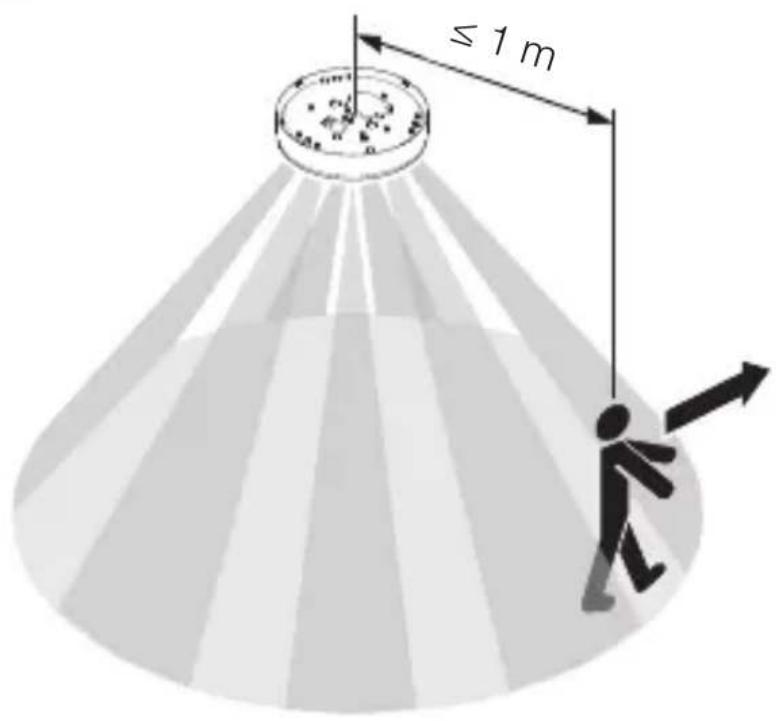

≤4m– 13 – Περιεχόμενα Ανίχνευση κινήσεων πλαγίως ως προς την κατεύθυνση κίνησης εγκατάστασης σε οροφή

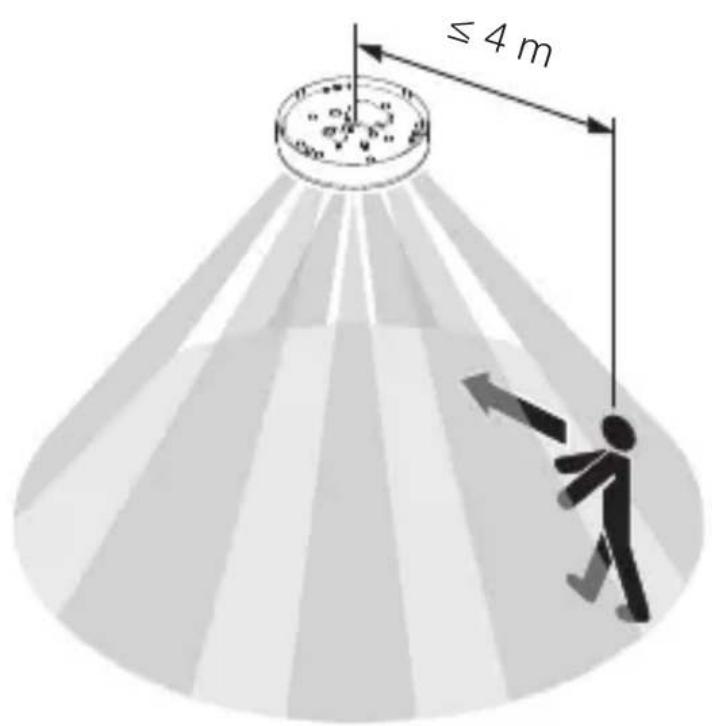

≤1m Ανίχνευση κινήσεων ως προς την κατεύθυνση κίνησης εγκατάστασης σε οροφή

≤4m– 14 – Περιεχόμενα Βήματα εγκατάστασης

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποι-

• Λύνετε τη βίδα ασφάλισης.

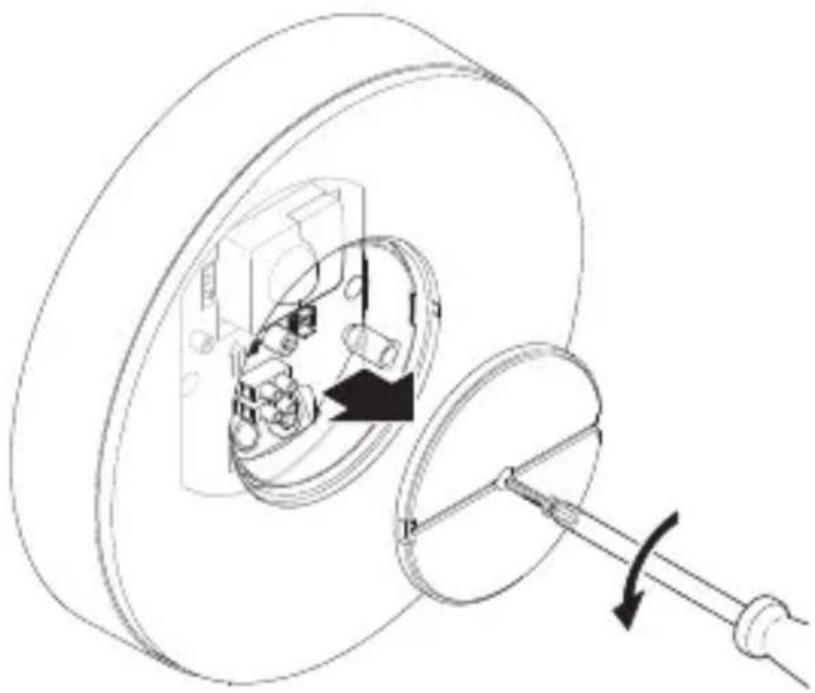

• Ξεβιδώστε το κάλυμμα.

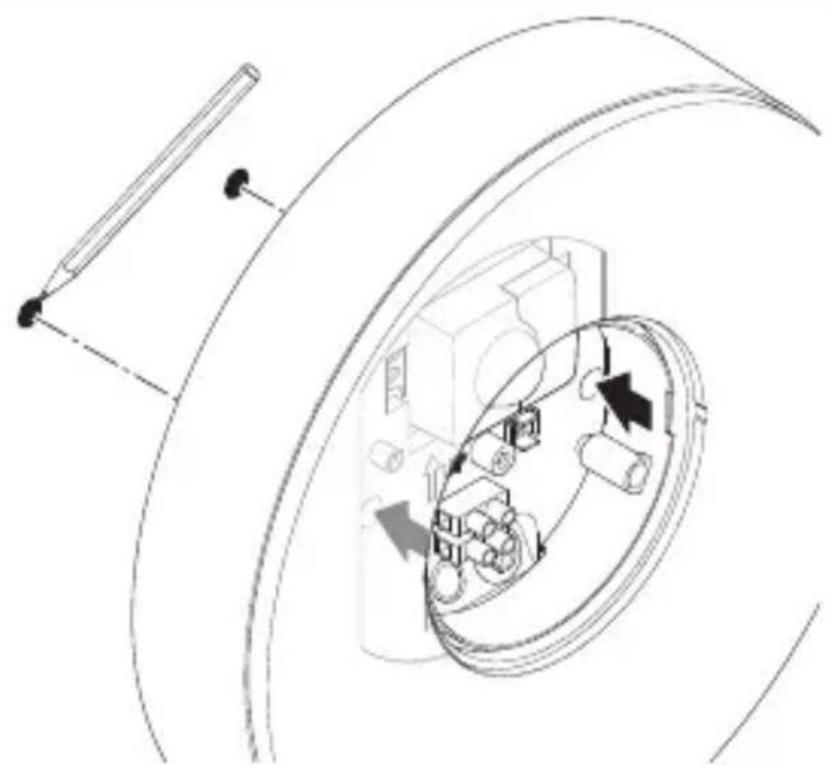

• Σημαδεύετε τα σημεία για τρύπες.– 15 – Περιεχόμενα

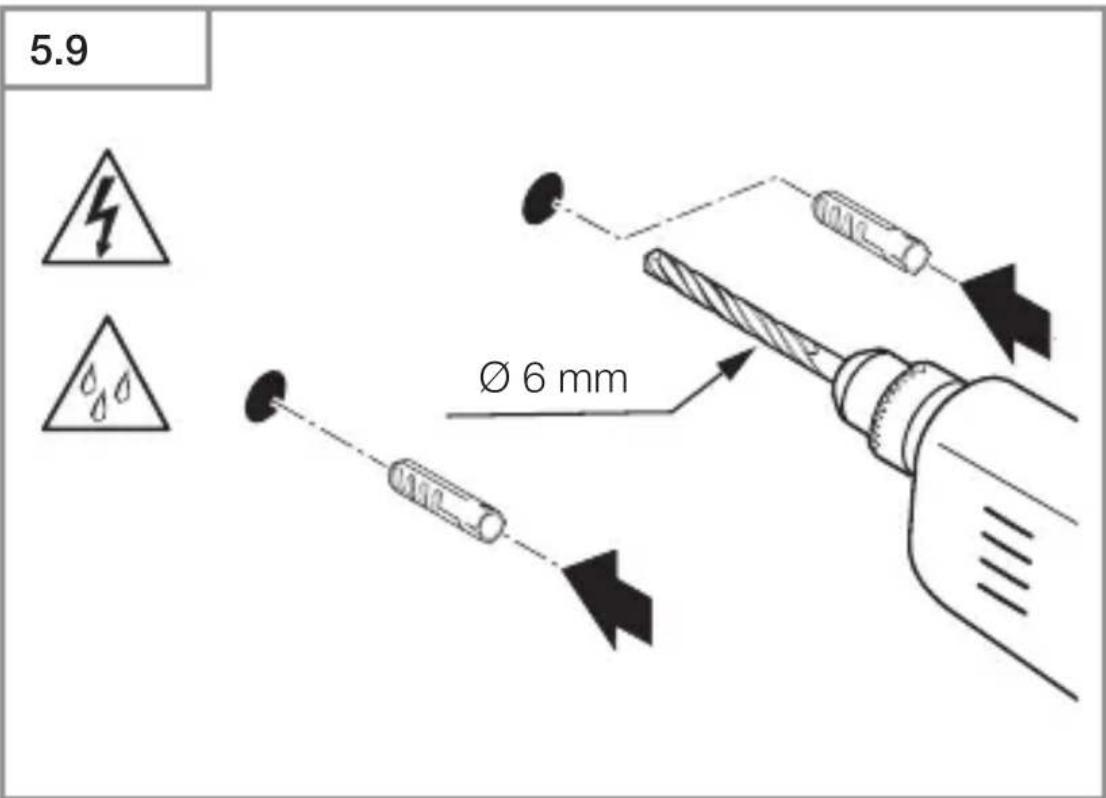

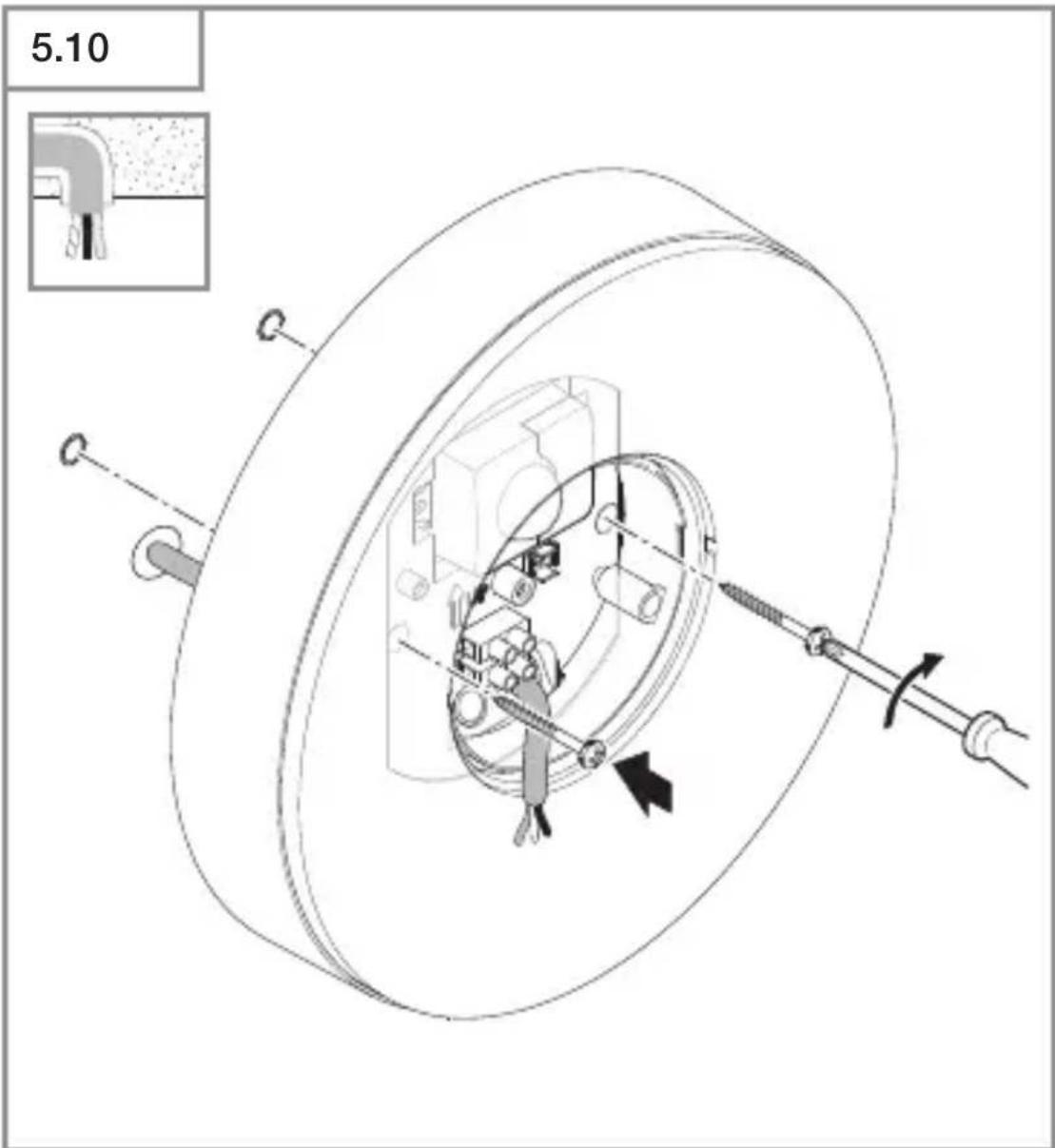

• Ανοίγετε τρύπες (ø 6 mm) και τοποθετείτε ούπατ.– 16 – Περιεχόμενα

• Λαμπτήρας LED σε εγκατάσταση με ενδοτοίχιο αγωγό.– 17 – Περιεχόμενα

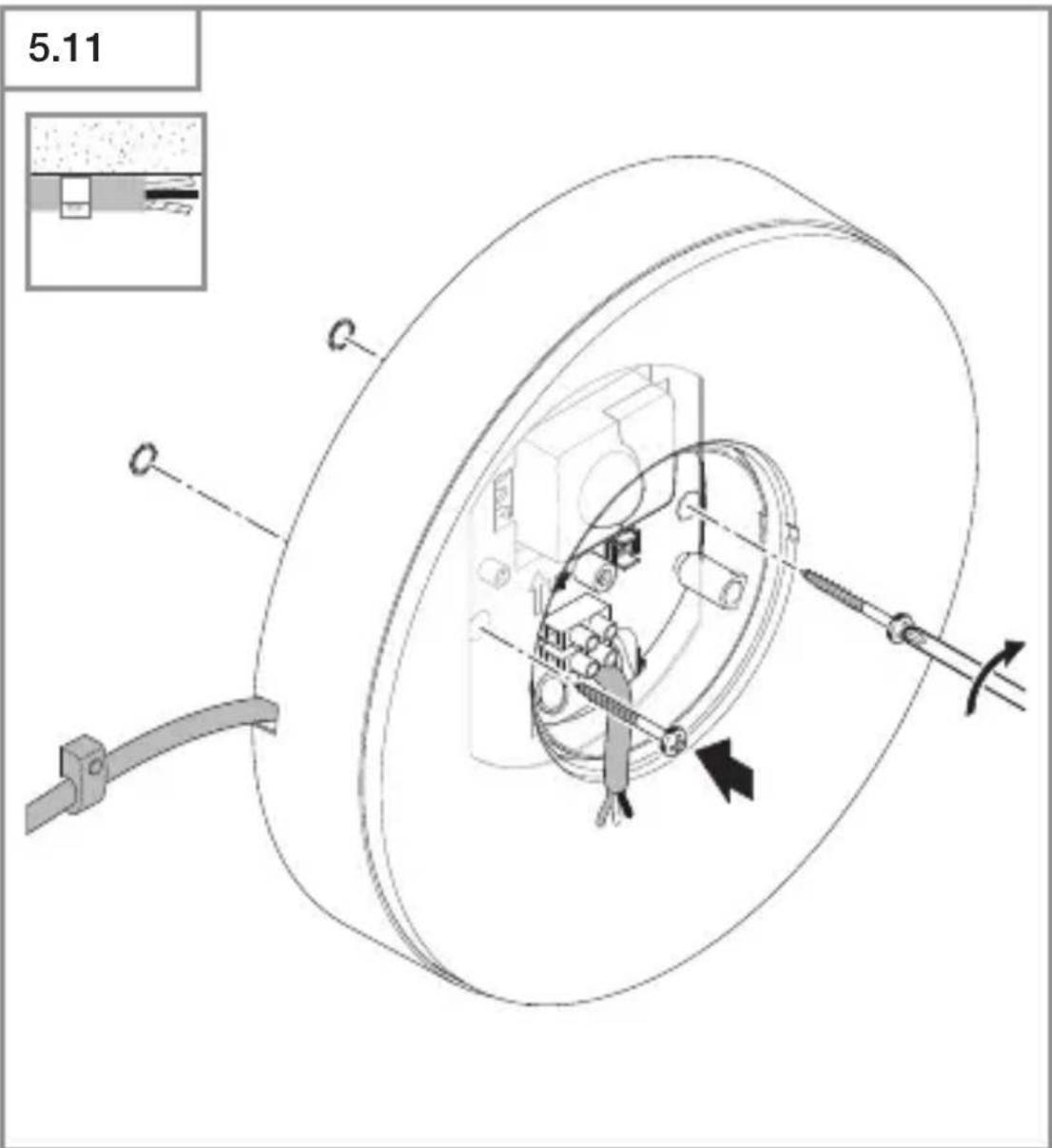

• Λαμπτήρας LED σε εγκατάσταση με εξωτοίχιο αγωγό.– 18 – Περιεχόμενα

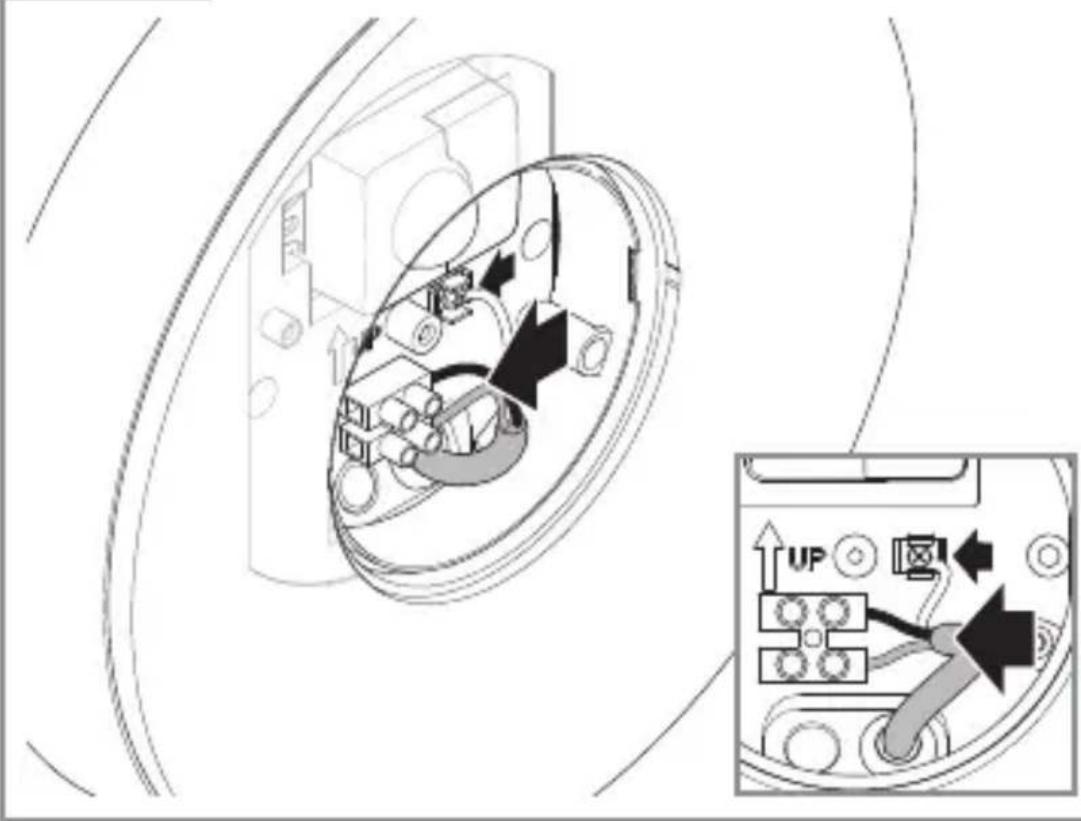

• Συνδέετε τον αγωγό ρεύματος σύμφωνα με το σχέδιο συνδεσμολογίας. ➔ „4. Ηλεκτρική σύνδεση“

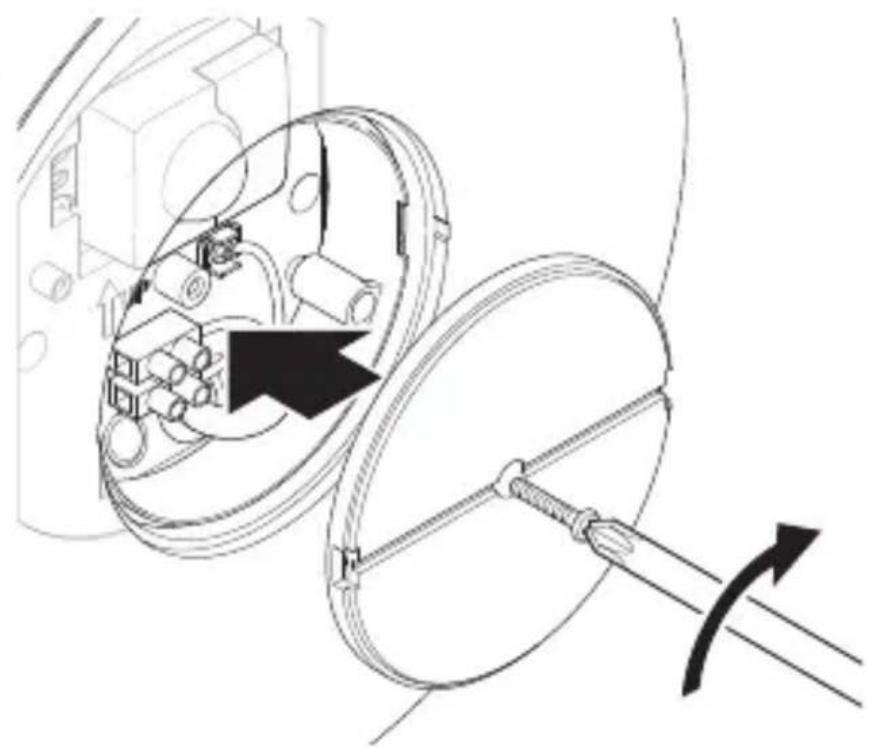

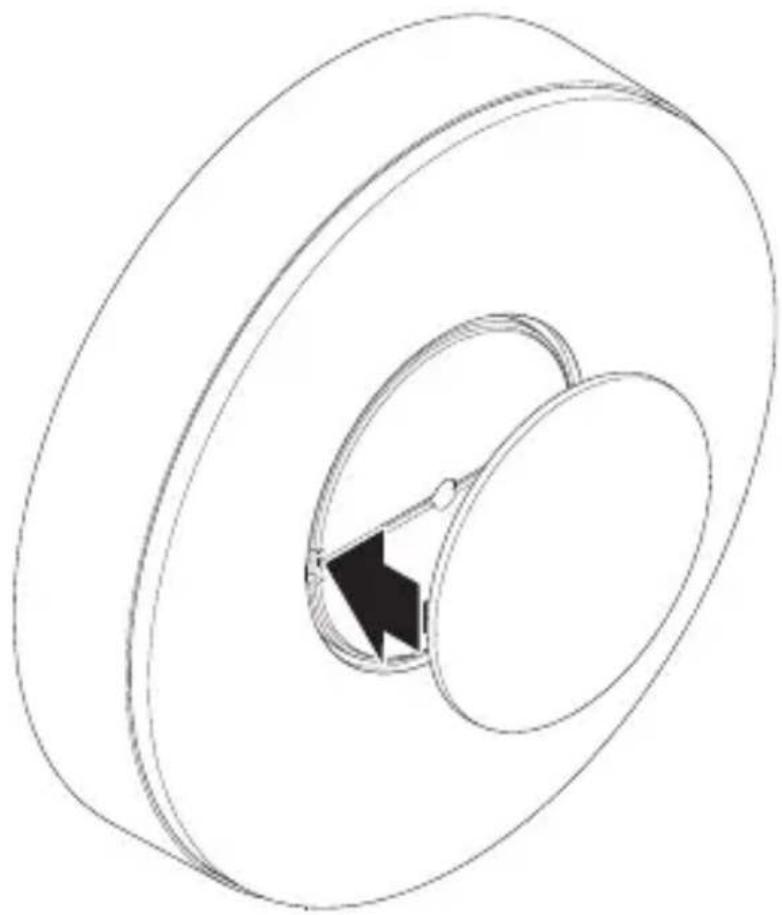

• Βιδώστε το κάλυμμα.– 19 – Περιεχόμενα

• Ενεργοποιείτε την τροφοδοσία ρεύματος.

• Τοποθετήστε το εξωτερικό κάλυμμα.

• Πραγματοποιείτε τις ρυθμίσεις μέσω εφαρμογής (μόνο εκδόσεις SC). ➔ „6. Λειτουργία“– 20 – Περιεχόμενα

Οι λειτουργίες είναι ρυθμίσιμες για τις εκδόσεις SC. Για τις εκδόσεις C ισχύουν οι λειτουργίες μόνο σε συνδυα- σμό με προϊόν αισθητήρα Bluetooth. Η ρύθμιση των λειτουργιών πραγματοποιείται μέσω της εφαρμογής Steinel Connect App. Εφαρμογή Steinel Connect Για τη ρύθμιση του λαμπτήρα με Smartphone ή Tablet, πρέπει να κατεβάσετε το STEINEL Connect App από το δικό σας AppStore. Απαιτείται ένα smartphone ή tablet με δυνατότητα Bluetooth. Android iOS Οι ακόλουθες λειτουργίες είναι ρυθμίσιμες μέσω εφαρμο- γής Steinel Connect: – Ρύθμιση χρόνου. – Ρύθμιση εμβέλειας. – Ρύθμιση ευαισθησίας. – Λειτουργία βασικού φωτισμού. – Κεντρικό φως / Στάθμη βασικού φωτός ρυθμίσιμα. – Διευρυμένη ρύθμιση εμβέλειας. – Ομαδική δικτύωση. – Ρύθμιση ευαισθησίας μέσω Teach-In.– 21 – Περιεχόμενα

Πρέπει να διατηρείται ελάχιστη απόσταση 3m από το WLAN-Router και τα Access Point, προς αποφυγή ελατ- τωματικών λειτουργιών. Ρυθμίσεις εργοστασίου (κατάσταση παράδοσης) Εμβέλεια: μέγ. Ρύθμιση χρόνου κεντρικό φως: 10 δευτ. Ρύθμιση χρόνου βασικό φως: 1 λεπτό. Ρύθμιση ευαισθησίας: 2.000Lux Βασικό φως επίπεδο ρεοστατικής ρύθμισης: 50% Start-Up/διακοπή τάσης Σε περίπτωση αποσύνδεσης τάσης δικτύου, αποθηκεύ- ονται οι ρυθμίσεις και η επίκαιρη κατάσταση λειτουργίας των λαμπτήρων LED. Όταν η τάση δικτύου συνδεθεί εκ νέου, οι εν λόγω παράμετροι επαναφέρονται. Ρύθμιση εμβέλειας (ευαισθησία) Με τον όρο εμβέλεια εννοείται η περίπου κυκλική διάμε- τρος στο δάπεδο, η οποία προκύπτει ως όριο ανίχνευσης κατά την εγκατάσταση σε ύψος 2 m. – Ρύθμιση σε μέγιστο = μέγ. εμβέλεια (4 m) – Ρύθμιση σε ελάχιστο = ελάχ. εμβέλεια (1 m) Ρύθμιση χρόνου Ο χρόνος (καθυστέρηση απενεργοποίησης) μπορεί να ρυθμιστεί αδιαβάθμητα από περίπου 5δευτ. έως το ανώτερο 60λεπτά. Κάθε ανιχνευμένη κίνηση ενεργοποιεί εκ νέου το φως.

Μετά από κάθε απενεργοποίηση της συσκευής, για περ. 1δευτερόλεπτο δεν είναι δυνατή η εκ νέου ανίχνευση κίνησης. Τέλος, η συσκευή μπορεί να ανιχνεύσει κίνηση

Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λει- τουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου.– 22 – Περιεχόμενα Ρύθμιση ευαισθησίας Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2-2.000Lux. = Λειτουργία φωτός ημέρας (ανεξάρτητα από φωτει-

= Λειτουργία λυκόφωτος (περ. 2Lux) Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι

Η φωτεινότητα του βασικού φωτός μπορεί να ρυθμιστεί αδιαβάθμητα μεταξύ 1% και 50%. Η διάρκεια του βασικού φωτός μπορεί να ρυθμιστεί αδιαβάθμητα μεταξύ 10 λεπτών και 30 λεπτών ή για όλη

Κεντρικό φως Η φωτεινότητα του βασικού φωτός μπορεί να ρυθμιστεί μεταξύ 50% και 100%. Ομαδοποίηση Υπάρχει η δυνατότητα λειτουργίας της συσκευής ως μεμονωμένου λαμπτήρα ή της σύνδεσης πολλαπλών λα- μπτήρων μέσω ασύρματης επικοινωνίας σε ομάδες. Όλοι οι λαμπτήρες που ανήκουν σε μία ομάδα, αντιδρούν σύμ- φωνα με τις παραμέτρους ομάδας που έχουν ρυθμιστεί στην εφαρμογή Steinel Connect App. Η εμβέλεια μπορεί να ρυθμιστεί εξατομικευμένα για όλα τα μέλη της ομάδας. Fade Time Με τη λειτουργία Fade Time μπορεί να ρυθμιστεί η καμπύ- λη ρεοστατικής ρύθμισης κατά την ενεργοποίηση και την απενεργοποίηση (1 δευτ. - 3 δευτ.).– 23 – Περιεχόμενα

7. Συντήρηση και Φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση. Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Καθαρίστε τη συσκευή σε στεγνή κατάσταση. Κίνδυνος υλικών ζημιών! Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκα- λέσει ζημιά στη συσκευή.

• Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό. Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικα- τασταθεί.– 24 – Περιεχόμενα

Οι ηλεκτρικές συσκευές, τα εξαρτήματα και οι συσκευα- σίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Δήλωση συμμόρφωσης

Με την παρούσα, η εταιρεία STEINEL Vertrieb GmbH δηλώνει ότι ο τύπος ραδιοεξοπλισμού RS 200 SC/C συμμορφώνεται με την Οδηγία 2014/53/EΕ. Το πλήρες κείμενο της Δήλωσης Συμμόρφωσης της ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση Διαδικτύου: www.steinel.de– 25 – Περιεχόμενα

10. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικα- τάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγρα- φή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις. Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυη- τική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής. ΚΑΤΑΣΚ ΕΥΑΣΤ Η

ΕΓΓΥΗΣΗ– 26 – Περιεχόμενα

11. Tεχνικά δεδομένα

– Διαστάσεις (Ø×T): 262×53 mm – Τάση δικτύου: 220-240V, 50/60Hz – Ισχύς εισόδου (P

): 17,1W – Αναμονή δίκτυο (P net ): 0,50W – Αναμονή αισθητήρας RS 200 SC (P

): 0,50W – Φωτεινή ροή (360°): 1.165Im – Αποδοτικότητα: 68 lm/W – Θερμοκρασία χρώματος: 3.000K (θερμό λευκό) – Δείκτης χρωματικής απόδοσης: R

=80 – Μέση διάρκεια ζωής μέτρησης: L70B50 σε 25°C: >36.000 ώρες – Χρωματική συνέπειαSDCM: Εισαγόμενη τιμή: 6 – Κατανομή φωτεινής έντασης: J I H G 30 min+

– Γωνία ανίχνευσης RS 200 SC: 360° με 160° γωνία ανοίγματος – Ισχύς εκπομπής: περ. 1mW – Εμβέλεια RS 200 SC: Ø 1-4m – Ρύθμιση χρόνου RS 200 SC: 5s - 60min – Ρύθμιση ευαισθησίας RS 200 SC: 2-2.000Lux – Είδος προστασίας: IP 54 – Κλάση προστασίας: I – Θερμοκρασία περιβάλλοντος: -10έως +40°C – Τάξη ενεργειακής απόδοσης: Το παρόν προϊόν περιέχει πηγή φωτός τάξης ενεργειακής απόδοσης „E“.– 27 – Περιεχόμενα

12. Αποκατάσταση βλάβης

Συσκευή χωρίς τάση – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια. – Διακόπηκε το κύκλωμα.

• Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης. – Βραχυκύκλωμα στο δίκτυο τροφοδοσίας.

• Ελέγξτε τις συνδέσεις. – Ενδεχομένως διακόπτης δικτύου εκτός.

• Ενεργοποιήστε τον διακόπτη δικτύου. Η συσκευή δεν ενεργοποιείται. – Λανθασμένη επιλογή ρύθμισης ορίου ευαισθησίας.

• Ρυθμίστε εκ νέου τη ρύθμιση ευαισθησίας. – Διακόπτης δικτύου ΕΚΤΟΣ.

• Ρυθμίστε τον διακόπτη δικτύου. – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια. – Οι γρήγορες κινήσεις καταπιέζονται για μείωση παρα- σίτων ή έγινε πολύ μικρή ή εσφαλμένη ρύθμιση ορίων

• Ελέγχετε και ρυθμίζετε το εύρος ανίχνευσης. – Πηγή φωτός ελαττωματική.

• Η πηγή φωτός δεν μπορεί να αλλαχθεί. Αντικατα- στήστε πλήρως τη συσκευή. Η συσκευή δεν απενεργοποιείται. – Συνεχής κίνηση στην περιοχή ανίχνευσης.

• Ελέγξτε το εύρος ανίχνευσης.

• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.– 28 – Περιεχόμενα Η συσκευή ενεργοποιείται ανεπιθύμητα. – Ασταθής εγκατάσταση συσκευής.

• Εγκαταστήστε σταθερά τη συσκευή. – Υπήρξε κίνηση, αλλά δεν έγινε αντιληπτή από τον παρα- τηρητή (κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμέ- νου στο άμεσο περιβάλλον του λαμπτήρα κ.λπ.).

• Ελέγχετε τα όρια ανίχνευσης.

• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: [phone] www.steinel.de Contact www.steinel.de/contact STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: [phone] www.steinel.de Contact www.steinel.de/contact 110085738 05/2022_GR Με επιφύλαξη δικαιώματος τεχνικών τροποποιήσεων.İçerik
