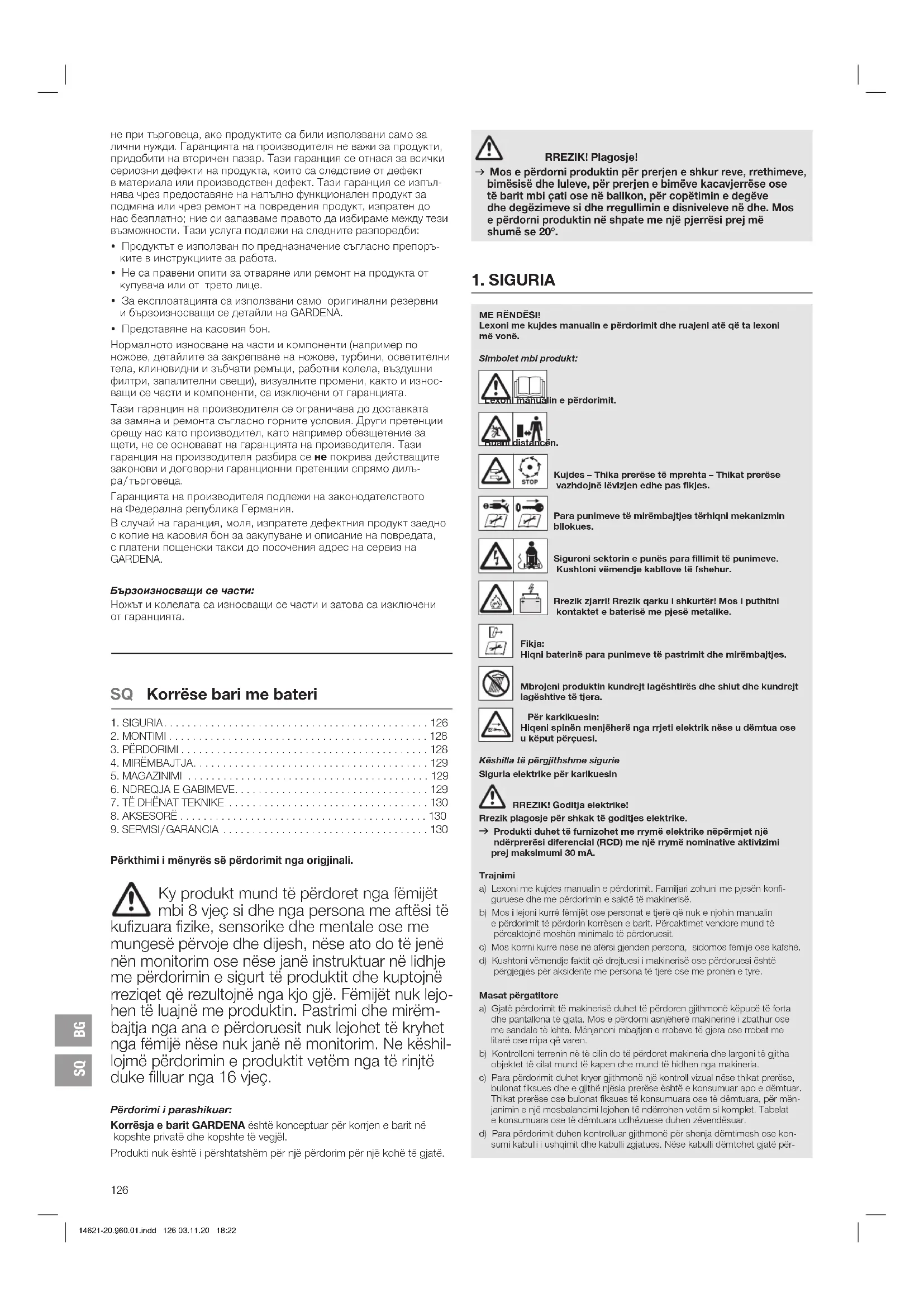

MANUAL I PËRDORUESIT PowerMax 3236V P4A GARDENA

Përkthimi i mënyrës së përdorimit nga origjinali. Ky produkt mund të përdoret nga fëmijët mbi 8 vjeç si dhe nga persona me aftësi të kufizuara fizike, sensorike dhe mentale ose me mungesë përvoje dhe dijesh, nëse ato do të jenë nën monitorim ose nëse janë instruktuar në lidhje me përdorimin e sigurt të produktit dhe kuptojnë rreziqet që rezultojnë nga kjo gjë. Fëmijët nuk lejo- hen të luajnë me produktin. Pastrimi dhe mirëm- bajtja nga ana e përdoruesit nuk lejohet të kryhet nga fëmijë nëse nuk janë në monitorim. Ne këshil- lojmë përdorimin e produktit vetëm nga të rinjtë duke filluar nga 16 vjeç. Përdorimi i parashikuar: Korrësja e barit GARDENA është konceptuar për korrjen e barit në kopshte privatë dhe kopshte të vegjël. Produkti nuk është i përshtatshëm për një përdorim për një kohë të gjatë. ME RËNDËSI! Lexoni me kujdes manualin e përdorimit dhe ruajeni atë që ta lexoni më vonë. Simbolet mbi produkt: Lexoni manualin e përdorimit. Ruani distancën. Kujdes – Thika prerëse të mprehta – Thikat prerëse vazhdojnë lëvizjen edhe pas fikjes. Para punimeve të mirëmbajtjes tërhiqni mekanizmin bllokues. Siguroni sektorin e punës para fillimit të punimeve. Kushtoni vëmendje kabllove të fshehur. Rrezik zjarri! Rrezik qarku i shkurtër! Mos i puthitni kontaktet e baterisë me pjesë metalike. Fikja: Hiqni baterinë para punimeve të pastrimit dhe mirëmbajtjes. Mbrojeni produktin kundrejt lagështirës dhe shiut dhe kundrejt lagështive të tjera. Për karkikuesin: Hiqeni spinën menjëherë nga rrjeti elektrik nëse u dëmtua ose ukëput përçuesi. Këshilla të përgjithshme sigurie Siguria elektrike për karikuesin RREZIK! Goditja elektrike! Rrezik plagosje për shkak të goditjes elektrike. v Produkti duhet të furnizohet me rrymë elektrike nëpërmjet një ndërprerësi diferencial (RCD) me një rrymë nominative aktivizimi prej maksimumi 30 mA. Trajnimi a) Lexoni me kujdes manualin e përdorimit. Familjari zohuni me pjesën konfi- guruese dhe me përdorimin e saktë të makinerisë. b) Mos i lejoni kurrë fëmijët ose personat e tjerë që nuk e njohin manualin e përdorimit të përdorin korrësen e barit. Përcaktimet vendore mund të përcaktojnë moshën minimale të përdoruesit. c) Mos korrni kurrë nëse në afërsi gjenden persona, sidomos fëmijë ose kafshë. d) Kushtoni vëmendje faktit që drejtuesi i makinerisë ose përdoruesi është përgjegjës për aksidente me persona të tjerë ose me pronën e tyre. Masat përgatitore a) Gjatë përdorimit të makinerisë duhet të përdoren gjithmonë këpucë të forta dhe pantallona të gjata. Mos e përdorni asnjëherë makinerinë i zbathur ose me sandale të lehta. Mënjanoni mbajtjen e rrobave të gjera ose rrobat me litarë ose rripa që varen. b) Kontrolloni terrenin në të cilin do të përdoret makineria dhe largoni të gjitha objektet të cilat mund të kapen dhe mund të hidhen nga makineria. c) Para përdorimit duhet kryer gjithmonë një kontroll vizual nëse thikat prerëse, bulonat fiksues dhe e gjithë njësia prerëse është e konsumuar apo e dëmtuar. Thikat prerëse ose bulonat fiksues të konsumuara ose të dëmtuara, për mën- janimin e një mosbalancimi lejohen të ndërrohen vetëm si komplet. Tabelat e konsumuara ose të dëmtuara udhëzuese duhen zëvendësuar. d) Para përdorimit duhen kontrolluar gjithmonë për shenja dëmtimesh ose kon- sumi kabulli i ushqimit dhe kabulli zgjatues. Nëse kabulli dëmtohet gjatë për-

RREZIK! Plagosje! v Mos e përdorni produktin për prerjen e shkur reve, rrethimeve, bimësisë dhe luleve, për prerjen e bimëve kacavjerrëse ose të barit mbi çati ose në ballkon, për copëtimin e degëve dhe degëzimeve si dhe rregullimin e disniveleve në dhe. Mos e përdorni produktin në shpate me një pjerrësi prej më shumëse 20°. 14621-20.960.01.indd 126 03.11.20 18:22SQ

dorimit, duhet që ai të shkëputet menjëherë nga rrjeti i furnizimit me energji. MOS E PREKNI KABULLIN PARA SE TË SHKËPUTET NGA RRJETI. Mos e përdorni makinerinë nëse kabulli është i konsumuar ose i dëmtuar. Përdorimi a) Korrni vetëm ditën ose me ndriçim të mirë artificial. b) Nëse është e mundur duhet mënjanuar përdorimi i pajisjes në barë të lagur. c) Kushtoni gjithmonë vëmendje qëndrimit të mirë në shpate. d) Udhëhiqeni makinerinë me shpejtësinë e hapit. e) Korrni diagonal me shpatin, asnjëherë lartë ose poshtë. f) Tregohuni tepër i kujdesshëm nëse ndryshoni drejtimin e udhëtimit në shpat. g) Mos korrni në shpate tepër të pjerrët. h) Tregohuni tepër të rrezikshëm kur merrni kthesën me korrësen e barit ose kur e tërhiqni atë afër vetes tuaj.

i) Ndaloni thikën(at) prerëse, nëse korrësja e barit duhet të anohet për ta trans-

portuar mbi sipërfaqe të tjera jo me barë dhe nëse korrësja e barit lëvizet nga sipërfaqja që duhet korrur për te një vend tjetër ose anasjelltas. j) Mos e përdorni kurrë korrësen e barit me mekanizma mbrojtës ose zgarë mbrojtëse të dëmtuar ose pa qenë montuar mekanizmat mbrojtës, p.sh. llamarinat mbrojtëse dhe/ose mekanizmi i kapjes së barit. k) Startojeni ose aktivizojeni me kujdes çelësin e ndezje, në përputhje me udhëzi- met e prodhuesit. Kushtoni vëmendje distancës së mjaftueshme të këmbëve kundrejt thikës(ave) prerëse. l) Gjatë startit ose ndezjes së motorit nuk lejohet që korrësja e barit të jetë e anuar, përveç rastit kur korrësja e barit duhet të ngrihet gjatë procesit. Në këtë rast anojeni atë deri në atë deri aty ku është e nevojshme dhe ngrini lartë vetëm anën e drejtuar nga përdoruesi. m) Mos e startoni motorin nëse keni qëndruar para kanalit të nxjerrjes. n) Mos i fusni asnjëherë duart ose këmbët pranë ose poshtë pjesëve që rrotullohen. Qëndroni gjithmonë larg vrimës së nxjerrjes. o) Mos e ngrini ose mos e mbani kurrë në krah një korrëse bari me motor të ndezur.

) Fikeni motorin dhe hiqni çelësin e ndezjes. Sigurohuni që të gjitha pjesët e lëvizshme kanë ndaluar plotësisht: – gjithmonë kur largoheni nga korrësja e barit; – para se të zhbllokoni bllokimet ose zënien e kanalit të nxjerrjes; – para se ta kontrolloni, pastroni korrësen e barit ose të kryeni punime në të; – nëse u godit një trup i huaj. Kërkoni për dëmtime te korrësja e barit dhe kryeni riparimin e domosdoshëm para se ta startoni përsëri atë dhe të punoni me korrësen e barit. Nëse korrësja e barit fillon që të dridhet me forcë, është e domosdoshme që të bëhet një kontroll i menjëhershëm: – kërkoni për dëmtime; – realizoni riparimet e nevojshme të pjesëve të dëmtuara; – kujdesuni që të gjitha dadot, bulonat dhe vidat të jenë shtrënguar. Mirëmbajtja dhe magazinimi a) Kujdesuni që të gjitha dadot, bulonat dhe vidat të jenë të shtrënguara dhe që pajisja të jetë në një gjendje të sigurt pune. b) Kontrolloni rregullisht mekanizmin e kapjes së barit për konsum ose humbje të aftësisë së funksionimit. c) Për arsye sigurie zëvendësoni pjesët e konsumuara ose të dëmtuara. d) Kushtoni vëmendje faktit që te makineritë me disa thika prerëse lëvizja e një thike prerëse mund të shkaktojë rrotullimin e thikave të tjera. e) Kushtoni vëmendje gjatë konfigurimit të makinerisë që të mos ju ngecin gishtat ndërmjet thikave të lëvizshme të prerjes dhe pjesëve që nuk lëvizin të makinerisë. f) Lëreni motorin të ftohet para se ta dërgoni makinerinë në vendin ku e ruani. g) Kushtoni vëmendje faktit gjatë mirëmbajtjes së thikave prerëse që edhe atëherë kur burimi i ushqimit është i fikur, thikat prerëse mund të lëvizin. h) Përdorni vetëm pjesë këmbimi dhe aksesorë origjinal. Këshilla sigurie shtesë Trajtimi i sigurt i baterive Lexoni të gjitha këshillat e sigurisë dhe udhëzimet. Gabimet në respektimin e këshillave të sigurisë dhe të udhëzimeve mund të shkaktojnë goditje elektrike, zjarr dhe/ose plagosje të rënda. Ruajini mirë këto udhëzime. Përdoreni karikuesin vetëm nëse i vlerësoni plotësisht të gjitha funksionet dhe mund t’i kryeni pa kufizime ose nëse keni marrë udhëzimet përkatëse. v Mbikëqyrni fëmijët gjatë përdorimit, pastrimit dhe mirëmbajtjes. Në këtë mënyrë sigurohet që fëmijët nuk luajnë me karikuesin. v Karikoni vetëm bateri litium-ion të POWER FOR ALL System tipi PBA 18V. me një kapacitet prej 1,5 Ah ose më shumë (5 pila baterie ose më shumë). Tensioni i baterisë duhet të përshtatet me tensionin e kariki- mit të baterisë të karikuesit. Mos karikoni bateri të parikarikueshme. Përndryshe, ekziston rrezik zjarri dhe rrezik shpërthimi.

Mbajeni karikuesin larg shiut dhe lagështirës. Depërtimi i ujit në një pajisje elektrike rrit rrezikun e një goditje elektrike. v Mbajeni karikuesin pastër. Për shkak të papëstërtisë ekziston rreziku i një goditje elektrike. v Para çdo përdorimi kontrolloni karikuesin, kabllon dhe spinën. Mos epërdorni karikuesin nëse vëreni dëmtime. Mos e hapni karikuesin vetë dhe riparojeni vetëm me personel të kualifikuar dhe specializuar dhe vetëm me pjesë këmbimi origjinale. Karikuesit, kabllot dhe spinat e dëmtuara rrisin rrezikun e një goditje elektrike. v Mos e operoni karikuesin mbi sipërfaqe lehtësisht të ndezshme (p. sh. letër, tekstile, etj.) ose në mjedis të ndezshëm. Për shkak të nxehjes së karikuesit që shfaqet gjatë karikimit ekziston rrezik zjarri. v Nëse nevojitet zëvendësimi i kabllos së ushqimit, ai duhet të bëhet nga GARDENA ose nga pika e autorizuar e shërbimit të klienit për vegla elektrike GARDENA për të evituar rreziqe të sigurisë. v Mos e operoni produktin gjatë karikimit. v Këto udhëzime të sigurisë vlejnë vetëm për bateritë litium-ion të POWER FOR ALL Systems PBA 18V. v Përdoreni baterinë vetëm me produktet të prodhuesit të POWER FOR ALL Systems. Vetëm në këtë mënyrë bateria mbrohet nga mbingarkesa e rrezikshme. v Karikoni bateritë vetëm me karikues, të cilët këshillohen nga prod- huesi. Për shkak të një karikuesi, i cili është i përshtatshëm për një lloj të caktuar baterish, ekziston rrezik zjarri nëse përdoret me bateri të tjera. v Bateria dërgohet pjesërisht i karikuar. Për të garantuar kapacitet të plotë të baterisë, para përdorimit për herë të parë karikoni baterinë plotësisht në karikues. v Ruajini bateritë në një vend që nuk mund të kapen nga fëmijët. v Mos e hapni baterinë. Ekziston rreziku i një qarku të shkurtër. v Në rast dëmtimi dhe përdorimi jo sipas mënyrës së parashikuar të baterisë mund të dalin avuj. Bateria mund të marrë flakë ose të shpërthejë. Futni ajër të pastër dhe merrni ndihmë mjekësore nëse keni ankesa. Avujt mund të ngacmojnë aparatin e frymëmarrjes. v Në rast përdorimi të gabuar ose baterie të dëmtuar mund të rrjedhë lëng nga bateria. Mënjanoni kontaktin me të. Në rast kontakti të rastë- sishëm shpëlajeni me ujë. Nëse lëngu futet në sy, përveç larjes duhet të kërkoni edhe ndihmën shtesë të mjekut. Lëngu i baterisë që derdhet mund të shkaktojë iritime të lëkurës ose djegie. v Kur bateria është e dëmtuar mund të dalë lëng dhe të lagë objektet pranë. Kontrolloni pjesët e prekura. Pastroji ose, nëse nevojitet, zëvendësojini. v Mos e lidhni baterinë në qark të shkurtër. Mbajeni baterinë që nuk përdoret larg nga kapëset e letrës, monedhat, çelësat, gozhdët, vidat ose nga objektet e tjera të vogla metalike pasi ato mund të shkaktojë një lidhje të kontakteve. Një lidhje e shkurtër e kontakteve të baterisë mund të ketë si pasojë djegie ose zjarr. v Bateria mund të dëmtohet nga objekte me majë të tilla si gozhda ose kaçavida ose nga forca e ushtruar nga jashtë. Mund të ndodhë një qark i shkurtër dhe bateria të marrë flakë, të nxjerrë tym, të shpërthejë ose të mbinxehet. v Mos i bëni shërbim baterive të dëmtuara. Mirëmbajtja e baterive duhet të bëhet nga prodhuesi ose pikat e autorizuara të shërbimit të klientit.

Mbrojeni baterinë nga nxehtësia, p.sh. kundër rrezeve të vazhdueshme të diellit, nga zjarri, ndotja, uji dhe lagështira. Ekziston rreziku i shpërthimit dhe qarkut të shkurtër. v Operojeni dhe ruajeni baterinë vetëm në një temperaturë ambienti midis – 20 °C dhe + 50 °C. Në verë mos e lini baterinë në makinë. Në temperatura < 0 °C disa pajisje mund të shfaqin humbje të fuqisë. v Karikojeni baterinë vetëm në mjedise ku temperatura e ambientit është midis 0 °C dhe + 45 °C. Karikimi jashtë këtij diapazoni temperature mund ta dëmtojë baterinë ose të rrisë rrezikun e ndezjes. Siguria elektrike RREZIK! Pushim zemre! Gjatë punës, ky produkt gjeneron një fushë elektromagnetike. Në kushte të caktuara, kjo fushë mund të ndikojë mbi mënyrën e funksionimit të implantateve mjekësore aktive ose pasive. Për të përjashtuar rrezikun esituatave që mund të shkaktojnë plagosje të rënda ose vdekjeprurëse, personat me një implantat mjekësor duhet që para përdorimit të këtij produkti të konsultohen me mjekun e tyre dhe prodhuesin e implantatit. Përdoreni produktin e baterisë vetëm ndërmjet tempera turave – 10 °C deri 40 °C. Mos e përdorni produktin në ambient të lagësht. Mbrojini kontaktet e baterisë nga lagështia. Siguria personale RREZIK! Rreziku i mbytjes! Pjesët e vogla mund të gëlltitet me lehtësi. Për shkak të qeseve plastike ekziston rreziku i mbytjes për fëmijë të vegjël. Mbajini larg fëmijët e veg- jël gjatë montimit. Mos i përdorni dorezat e ndezjes në mënyrë alternative. Mos e zbërtheni produktin përtej gjendjes në të cilën ju është lëvruar. Mbani doreza, këpucë kundër rrëshqitjes dhe mbrojtëse shikimi. Startojeni korrësen e barit vetëm me dorezën e montuar vertikalisht. Mënjanoni mbingarkesën e korrëses së barit. Mos punoni me produktin nëse jeni i lodhur ose i sëmurë ose nëse jeni nën efektin e alkoolit, drogave ose të barnave. 14621-20.960.01.indd 127 03.11.20 18:22SQ

RREZIK! Plagosje! Rrezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje. v Prisni derisa thika prerëse të ketë pushuar lëvizjet, hiqni çelësin e sigurisë dhe vishni doreza përpara se të filloni të montoni produktin. Montimi i qafës së poshtme [ Fig A1 ]:

në fjalë është futur krejtësisht në folenë në fjalë si dhe që vrimat e qafës përkojnë me vrimat e folesë së pranimit të qafës.

2. Vendosni pllakën e poshtme

mbi vidhën në formë fluture

3. Futeni vidhën në formë fluture

në vrimën e filetuar të kositësit.

4. Shtrengojeni vidhën në formë fluture

Montimi i qafës së sipërme [ Fig A2 ]:

1. Shtyjeni qafën e sipërme

Verifikoni që qafët në fjalë janë futur krejtësisht tek njëra – tjetra si dhe që vrimat e tyre përkojnë në mënyrë të rregullt.

3. Vendosni pllakën e poshtme

dhe dadon në formë fluture

4. Shtrengojeni dadon në formë fluture

Fiksimi i kabullit në dorezë [ Fig A3 ]: v Fiksojeni kabullin

në dorezë. Verifikoni që kablloja nuk ka ngecur midis qafës së poshtme dhe asaj të sipërme. Montimi i koshit të grumbullimit të barit [ Fig A4 / A5 ]:

mbi shportën e mbledhjes së barit. Verifikoni që kapaku i shportës së mblëdhjes së barit është I drejtuar.

mbi koshin e grumbullimit të barit deri së të dëgjohet bashkimi. Sigurohuni që të gjitha bashkimet të jenë fiksuar.

mbi shportën e mbledhjes së barit, derisa bashkimi i tyre të shaktojë një zhurmë përkatëse.

4. Shtypni kllapën flakëse

nga sipër në shportën e mbledhjes së barit dhe tërhiqeni nga përpara kllapën flakëse

derisa bashkimi të shaktojë një zhurmë përkatëse.

RREZIK! Plagosje! Rrezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje. v Prisni deri sa të ketë ndaluar thika, hiqni çelësin e sigurisë dhe vishni doreza, para se ta konfiguroni ose ta transportoni produktin. Karikimi i baterisë [ Fig O1 / O2 / O3 ]: KUJDES! v Vini re tensionin e rrjetit! Tensioni i burimit të energjisë elektrike duhet të përputhet me të dhënat në pllakën e tipit të karikuesit. Te GARDENA korrëse bateri Art. 14621-55 nuk përfshihen bateri dhe karikues në setin e livrimit. Falë procesit inteligjent të karikimit, gjendja e karikimit të baterisë dallohet automatikisht dhe karikohet me korrentin përkatës optimal në varësi të temperaturës dhe tensionit të baterisë. Në këtë mënyrë bateria mbrohet dhe mbahet përherë e karikuar plotësisht kur ruhet në karikues.

2. Shtypni të butonat lirues

nga foleja e baterisë

3. Lidheni karikuesin e baterisë

në një prizë të rrjetit të energjisë elektrike.

në kanalin e karikimit të karikuesit të baterissë

Nëse treguesi i karikimit të baterisë

në karikues pulson jeshil, bateria karikohet. Nëse treguesi i karikimit të baterisë

në karikues ndriçon vazhdi- misht me ngjyrë të gjelbër, bateria është karikuar plotësisht (kohëzgjatja e karikimit, shih 7. TË DHËNAT TEKNIKE).

5. Kontrolloni në periudha të rregullta kohore nivelin e karikimit gjatë

është karikuar plotësisht, shkëputeni baterinë

dhe karikoni baterinë e dytë. Kuptimi i elementeve të treguesit: Treguesi në karikues: Pulsanti i treguesit (shpejt) të gjelbërt të karikimit të baterisë

Procesi i karikimit të shpejtë sinjalizohet nëpërmjet pulsimit të shpejtë të treguesit të gjelbër të karikimit të baterisë

Udhëzim: Procesi i karikimit të shpejtë është i mundur vetëm kur temperatura e baterisë është në diapazonin e lejuar të temperaturës së karikimit, shih 7. TË DHËNAT TEKNIKE.Pulsanti i treguesit (ngadalë) të gjelbërt të karikimit të baterisë

Kur gjendja e karikimit të baterisë është rreth 80 % treguesii gjelbërt ikarikimit të baterisë pulson

ngadalë. Bateria mund të nxirret për përdorim të menjëhershëm. Drita e vazhdueshme etreguesit të gjelbërt të karikimit të baterisë

Full Drita e vazhdueshme e treguesit të gjelbërt të karikimit të baterisë

sinjalizon që bateria është karikuar plotësisht. Kur bateria nuk është e futur drita e vazhdueshme e treguesit të karikimit të baterisë

sinjalizon që spina është e futur në prizë dhe që karikuesi është gati për punë. Drita e vazhdueshme treguesi i kuq i defek-teve të baterisë

Drita e vazhdueshme e treguesit të kuq të defekteve të baterisë

sinjalizon që temperatura e baterisë është jashtë diapazonit të lejaur të temperaturës së karikimit, shih 7. TË DHËNAT TEKNIKE. Në momentin që arrihet diapazoni i lejuar i temperatursë karikuesi ndizet automatikisht në karikimin e shpejtë.Pulsanti treguesi i kuq i defekteve të baterisë

Pulsanti i treguesit të kuq të defekteve të baterisë

sinjalizon një defekt tjetër të procesit të karikimit, shih 6. NDREQJA E GABIMEVE. Treguesi i gjendjes së karikimit të baterisë

në produkt [ Fig O4 / O7 ]: Pas nisjes së produktit tregohet treguesi i gjendjes së karikimit të baterisë

për 5 sekonda. Gjendja e karikimit të baterisë Treguesi i gjendjes së karikimit të baterisë 67 – 100 % e karikuar

ndriçojnë me ngjyrë të gjelbër 34 – 66 % e karikuar

ndriçojnë me ngjyrë të gjelbër 11 – 33 % e karikuar

ndriçon me ngjyrë të gjelbër 0 – 10 % e karikuar

pulson me ngjyrë të gjelbër Nëse LED-i

pulson me ngjyrë të gjelbër, bateria duhet të karikohet. Nëse LED-i i defektit

ndriçon ose pulson, shih 6. NDREQJA E GABIMEVE. Pozicionimi i lartësisë së prerjes [ Fig O5 ]: Lartësia e prerjes mund të pozicionohet 12 herë në distanca nga 20 – 60 mm.

ne drejtim të akrepave të orës, për të zvogëluar lartësinë e prerjes.

ne drejtim të kundërt të akrepave të orës, për të zmadhuar lartësinë e prerjes. Përdorimi i korrëses me kosh për grumbullimin e barit [ Fig O6 ]: RREZIK! Plagosje! Ekziston rreziku i plagosjeve me prerje në rast se thika rrotullohet ose korrësja ndizet në mënyrë të pakontrolluar. v Prisni deri sa thika të ketë ndaluar, hiqni çelësin e sigurisë dhe vishni dorezat para se të hapni kapakun mbrojtës. v Mos i fusni duart në vrimën e nxjerrjes.

1. Ngrijeni kapakun mbrojtës

2. Vendoseni koshin e grumbullimit të barit në dorezën

në korrëse. Sigurohuni që koshi i grumbullimit të barit është i fiksuar.

3. Startoni korrësen.

Gjatë korrjes hapet treguesi i nivelit të mbushjes

. Në rast se gjatë kostjes ai mbyllet, thesi i grumbullimit të barit është plot. 14621-20.960.01.indd 128 03.11.20 18:22SQ

5. Ngrijeni kapakun mbrojtës

6. Hiqni koshin e grumbullimit të barit në dorezën

7. Boshatisni koshin e grumbullimit të barit.

Ndezja e korrëses [ Fig O1 /O7 ]: RREZIK! Plagosje! Ekziston rreziku i plagosjes, nëse produkti nuk ndalon pas lëshimit të dorezëz të startit. v Mos i anashkaloni mekanizmat e sigurisë ose çelësat. Për shembull mos e fiksoni levën e startit në dorezë. Start: Produkti është i pajisur me një mekanizëm sigurie që përdoret me dy duar (doreza e startit dhe bllokuesi i sigurisë), që pengon një ndezje të padëshiruar të produktit. Për ndezje janë dy doreza të pranishme

. Pqër ndezjen e pajisjen duhet përdorur njëra prej tyre. Rekomandojmë të mos përdorni 2 bateri me kapacitet të ndyshëm.

në folenë e baterisë

, deerisa bashkimi të shaktojë një zhurmë përkatëse.

3. Futeni çelësin e sigurisë

në korrëse, dhe rrotullojeni atë në pozicionin 1.

4. Shtypeni bllokuesin e sigurisë

me një dorë dhe me dorën tjetër tërhiqni levën e startit

Korrësja niset startet dhe treguesi i gjendjes së karikimit të baterisë

tregohet për 5 sekonda.

5. Lëshojeni bllokuesin e sigurisë

2. Rrotulloni çelësin e sigurisë

në pozicionin 0, hiqeni për të penguar shkarikimin e baterisë. Këshilla për përdorimin e korrëses: Nëse gjendje mbetje të barit në vrimën e nxjerrjes, tërhiqeni korrësen rreth 1 m mbrapa, në mënyrë që mbetjet e barit të mund të bien poshtë. Për të arritur një bar të shëndetshëm ju këshillojmë që ta korrni barin rregullisht, mundësisht një herë në javë. Bari bëhet më i dendur nëse ai korret shpesh. Pas pushimeve të gjata në korrjen e barit (bar pushimesh) korrni si fillim me lartësinë më të madhe të prerjes në një drejtim dhe më pas diagonal në lartësinë e dëshiruar të prerjes. Korreni bari mundësisht vetëm në gjendje të thatë. Nëse bari është i lagur, prerja nuk do të jetë e rregullt. Kapaciteti i prerjes dhe karikimi i baterisë: Sipërfaqja e barit për çdo karikim baterie varet nga faktorë të ndryshëm, të tillë si lagështia, dendësia e barit dhe lartësia e prerjes. Për një shfrytëzim optimal të sipërfaqes, mos e ndizni dhe fikni shumë shpesh korrësen, pasi kjo redukton kohëzgjatjen e baterisë. Kapaciteti i prerjes për çdo kohë- zgjatje të baterisë mund të përdoret në mënyrë optimale nëpërmjet lartë- sisë së madhe të prerjes dhe korrjes së shpeshtë.

RREZIK! Plagosje! Rrezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje. v Prisni deri sa thika të ketë ndaluar, hiqni çelësin e sigurisë dhe vishni doreza, para se ta mirëmbani produktin. Pastrimi i korrëses: RREZIK! Plagosje! Rrezik plagosje dhe rreziku i dëmtimit të produktit. v Mos e pastroni produktin me ujë ose me rrëke uji (sidomos rrëke uji me presion të lartë). v Mos pastroni me kimikate, përfshirë benzinën ose solventët. Disa prej tyre mund të shkatërrojnë pjesë të rëndësishme prej plastike. Hapësirat e ajrimit duhet të jenë gjithmonë të pastra. Pastrimi i pjesës së poshtme të korrëses [ Fig M1 ]: Pjesa e poshtme pastrohen më lehtë direkt pas korrjes.

1. Vendoseni korrësen me kujdes në anë.

2. Pastroni pjesën e poshtme, thikën dhe vrimën e nxjerrjes

me një furçe (mos përdorni objekte të mprehta). Pastrimi i anës së sipërme të korrëses dhe e koshit të grumbullimit të barit:

1. Pastroni pjesën e sipërme me një leckë të njomur.

2. Pastroni vrimat e ajrit dhe koshin e grumbullimit të barit me një furçe

të butë (mos përdorni objekte të mprehta). Pastrimi i baterisë dhe karikuesit të baterisë: Sigurohuni që sipërfaqja dhe kontaktet e baterisë dhe të karikuesit të baterisë të jenë gjithmonë të pastra dhe të thata, para se të lidhni kari- kuesin e baterisë. Mos përdorni ujë të rrjedhshëm. v Karikuesi i baterisë: Pastroni kontaktet dhe pjesët plastike me një leckë të butë, të thatë. v Bateria: Pastroni herëpashere hapësirat e ajrimit dhe lidjet e baterisë me një furçë të butë, të pastër dhe të thatë.

Nxjerrja jashtë funksionimit [ Fig S1 ]: Produkti duhet të ruhet në vende jo të aksesueshme nga fëmijët.

1. Rrotulloni çelësin e sigurisë në pozicionin 0, hiqeni për të penguar

shkarikimin e baterisë.

4. Pastrojeni korrësen, baterinë dhe karikuesin (shihni 4. MIRËMBAJTJA).

5. Në mënyrë që ta depozitoni pajisjen pa zënë shumë vend, zhvidhosni

derisa qafa të mund të përthyhet lehtësisht. Verifikoni që kablloja nuk ka ngecur midis qafës së poshtme dhe asaj të sipërme.

6. Ruajeni korrësen, baterinë dhe karikuesin e baterisë në një vend

të thatë, të mbyllur dhe të sigurt kundrejt ngricave. Asgjësimi: (në përputhje me Direktivën 2012/19/EU) Produkti nuk lejohet të asgjësohet me mbetjet normale të shtëpisë. Ai duhet të asgjësohet në përputhje me rregulloret lokale të mbrojtjes së mjedisit. ME RËNDËSI! v Asgjësojeni produktin nëpërmjet qendrës tuaj vendore të grumbullimit dhe riciklimit. Asgjësimi i baterisë: Li-ion Bateria GARDENA përmban celula jonesh litiumi, të cilat në përfundim të jetëgjatësisë së tyre duhet të asgjësohen të ndara nga mbetjet normale të shtëpisë. ME RËNDËSI! v Asgjësojini bateritë nëpërmjet qendrës tuaj vendore të grumbullimit dhe riciklimit.

1. Shkarkoni plotësisht celulat e joneve të litiumit (drejtojuni një servisi

2. Sigurojini kontaktet e celulave të joneve të litiumit kundrjet lidhjes së

3. Hidhini në përputhje me rregullat celulat e joneve të litiumit.

6. NDREQJA E GABIMEVE

RREZIK! Plagosje! Rrezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje. v Prisni deri sa thika të ketë ndaluar, hiqni çelësin e sigurisë dhe vishni doreza, para se të riparoni defekte të produktit. 14621-20.960.01.indd 129 03.11.20 18:22SQ

Ndërrimi i thikës: RREZIK! Plagosje! Rrezik plagosje me prerje nëse thika rrotullohet e dëmtuar, e deformuar, me mosbalancim ose me tehe prerje të thyera. v Mos e përdorni korrësen me thikë të dëmtuar ose të defor- muar, thikë me të çekuilibruar ose me tehe të thyer. v Mos e mprihni thikën. Pjesët e këmbimit GARDENA mund ti gjeni te shitësi juaj GARDENA ose te Servisi GARDENA. Përdorni vetëm pjesë këmbimi origjinale GARDENA:

• Thika këmbimi GARDENA Art. 4100 v Ndërrojeni thikën nga një Servis GARDENA ose një shitës i autorizuar dhe i kontraktuar i GARDENA. Problemi Shkaku i mundshëm NdihmaMotori është i bllokuar dhe shkakton një zhurmë Motori është bllokuar. v Largoni pengesën. Lartësia e prerjes është tepër e ulët.

Konfiguroni një lartësi më të madhe prerje.Zhurma të mëdha, korrësja rrapëllinVidat në motor, tek fiksueset ose në kasën e korrëses janë liruar.

Shtrëngoni vidat te një shitës i kontraktuar i autorizuar ose një servis GARDENA.Korrësja nuk punon mirë dhe dridhet shumë Thika është e dëmtuar / e konsumuar ose mbajtësja e thikës është liruar.

Shtrëngojeni ose ndërrojeni thikën te një tregtar i kontrak-tuar i autorizuar ose te një servis GARDENA. Thika është tepër e ndotur. v Pastroni korrësen (shihni

4. MIRËMBAJTJA). Nëse duke kryer këtë veprim defekti nuk riparohet, drejtohuni një servisi GARDENA.

Bari nuk është prerë pastër Thika është e pamprehur dhe e dëmtuar.

Thika të ndërrohet nga servisi i GARDENA. Lartësia e prerjes është tepër e ulët.

Konfiguroni një lartësi më të madhe prerje.Korrësja nuk starton ose ndalet.LED-i pulson me ngjyrë të gjelbër [ Fig O4 ] Bateria është bosh. v Karikoni baterinë. Korrësja nuk starton ose ndalet.LED-i i defektit ndriçon kuq [ Fig O4 ]Temperatura e baterisë është jashtë diapazonit të lejuar.

Pritni derisa temperatura ebaterisë të jetë sërisht midis 0 °C – + 45 °C.Midis kontakteve të baterisë në korrëse gjenden pika uji ose lagështi.v Hiqni pikat e ujit / lagështinë me një leckë të thatë. Motori është bllokuar. v Largoni pengesën. Stortojini sërish.Korrësja nuk starton ose ndalet.LED-i i defektit pulson kuq [ Fig O4 ]Produkti ka defekt. v Drejtojuni servisit GARDENA. Korrësja nuk starton ose ndalet.LED-i i defektit nuk ndriçon [ Fig O4 ]Bateria nuk është futur plotësisht në folenë e baterisë.v Vendoseni baterinë plotësisht në folenë e baterisë deri sa ajo të fiksohet duke kërcitur. Çelësi i sigurisë nuk është rrotulluar në pozicionin 1.

Rrotullojeni çelësin e sigurisë në pozicionin 1. Bateria ka defekt. v Zëvendësoni baterinë. Produkti ka defekt. v Drejtojuni servisit GARDENA. Procesi i karikimit nuk është i mundur.Treguesi i gjelbërt i karikimit të baterisë ndriçon në mënyrë të vazhdueshme.Treguesi i kuq i defekteve të baterisë pulson.[ Fig O3 ]Bateria nuk është lidhur (korrekt).

Lidheni baterinë korrekt në karikues.Kontaktet e baterisë janë të ndotura.

Pastroni kontaktet e baterisë (p. sh. duke e futur dhe nxjerrë disa herë baterinë. Zëvendësoni baterinë, nëse nevojitet).Temperatura e baterisë është jashtë diapazonit të lejuar të temperaturës së karikimit.

Pritni derisa temperatura e baterisë të jetë sërisht midis 0 °C – + 45 °C. Bateria ka defekt. v Zëvendësoni baterinë. Treguesi i gjelbërt i karikimit të baterisë / treguesi i kuq i defekteve të baterisë

nuk ndriçojnë [ Fig O3 ]Spina e karikuesit nuk është futur (korrekt).v Futeni spinën (plotësisht) në prizë.Priza, kablloja ose karikuesi kanë defekt.v Kontrolloni tensionin e rrjetit. Nëse nevojitet, kontrolloni karikuesin nga një tregtar iaturizuar me kontratë ose nga GARDENA Service. KËSHILLË: Në rast defektesh të tjera ju lutemi, drejtojuni qendrës tuaj të servisit GARDENA. Riparimet lejohen të kryhen nga qendrat e servisit GARDENA si dhe nga tregtarët e specializuar të cilët janë të autorizuar nga GARDENA.

7. TË DHËNAT TEKNIKE

Korrëse bari me bateri Njësia Vlera (Art. 14621) Numri i xhirove të thikës Xh/min 3300 Gjerësia e prerjes cm 32Konfigurimi i lartësisë së prerjes (12 pozicione)mm 20 – 60Volumi i koshit të grumbullimit të baritl 30Pesha (pa bateri) kg 8,6Niveli i presionit akustik L

0,5 1,5 Procesi i matjes në përputhje me: EN 60335-2-77 RL 2000/14/EC KËSHILLË: Vlera e dhënë e vibrimit të emetuar u mat në përputhje me një procedurë të normuar kontrolli dhe mund të përdoret për krahasimin e veglave elektrike me njëra-tjetrën. Kjo vlerë mund të përdoret edhe për vlerësimin paraprak të ekspozimit. Vlera e vibrimit të emetuar mund të variojë gjatë përdorimit vetjak të veglës elektrike. Bateria e sistemit PBA 18V 2,5Ah W-B Njësia Vlera (Art. 14903)Tensioni i baterisë V (DC) 18Kapaciteti i baterisë Ah 2,5Numri i pilave (Li-jon) 5 Karikues baterie të përshtatshëm POWER FOR ALL System: AL 18..CV. Karikues i baterisë AL 1830 CV P4A Njësia Vlera (Art. 14901)Tensioni i rrjetit V (AC) 220 – 240Frekuenca e rrjetit Hz 50 – 60Fuqia nominale W 26Tensioni i karikimit të baterisëV (DC) 18Korrenti maks. i karikimit të baterisëA 3,0Koha e karikimit të baterisë 80 % / 97 – 100 % (rreth)PBA 18V 2,0Ah W-BPBA 18V 2,5Ah W-BPBA 18V 4,0Ah W-C

32 / 4540 / 6064 / 95Diapazoni i lejuar i tempe-raturës së karikimit°C 0 – 45Pesha sipas procedurës EPTA 01:2014kg 0,17Klasa e mbrojtjes / II Bateri të përshtatshme POWER FOR ALL System: PBA 18V.

Thika e këmbimit GARDENA Si pjesë këmbimi për thikat jo të mprehta. Art. 4100 Bateria e sistemit GARDENAPBA 18V/45 P4APBA 18V/72 P4A Bateri për kohëzgjatje shtesë pune ose për ta ndërruar. Art. 14903Art. 14905Karikues i shpejtë baterie GARDENA AL 1830 CV P4A Për karikimin e shpejtë të baterisë POWER FOR ALL System PBA 18V..W-..Art. 14901

9. SERVISI / GARANCIA

Servisi: Ju lutemi kontaktoni në adresë në pjesën e pasme. 14621-20.960.01.indd 130 03.11.20 18:22SQ

Deklarata e garancisë: Në rastin e një pretendimi për garanci, nuk keni detyrime financiare për shërbimet e përfituara. Për të gjithë produktet e reja origjinale GARDENA, GARDENA Manufacturing GmbH jep 2vjet garanci nga data e blerjes së parë nga tregtari, nëse produktet janë përdorur ekskluzivisht në sektorin privat. Kjo garanci e prodhuesit nuk vlen produkte të blera nga një treg dytësor. Kjo garanci ireferohet të gjitha defekteve kryesore të produktit, të cilat mund të provohen se janë shkaktuar për shkak të gabimeve të materialit ose në fabrikim. Kjo garanci përmbushet duke ofruar një produkt zëvendësues tërësisht funksional ose duke riparuar produktin defektiv që na dërgohet falas; ne ruajmë të drejtën të zgjedhim midis këtyre dy mundësive. Ky shërbim u nënshtrohet dispozitave të mëposhtme:

• Produkti është përdorur për qëllimin e synuar sipas rekomandimeve në udhëzimet e punës.

• As blerësi dhe as një palë e tretë nuk janë përpjekur ta hapin apo ta riparojnë produktin.

• Për operim janë përdorur vetëm pjesë këmbimi dhe konsumimi origjinale GARDENA.

• Paraqitja e kuponit tatimor. Garancia nuk përfshin konsumimin normal të pjesëve dhe komponentëve (për shembull në thika, në pjesët e fiksimit të thikave, turbina, mjete ndriçi- mi, rripa trapezoidalë dhe rripa të dhëmbëzuar, helika, filtra ajri, kandela), ndryshimet optike, si dhe pjesët e konsumimit dhe përdorimit. Garancia e prodhuesit kufizohet në dërgesën zëvendësuese dhe riparimin pas kushteve të sipërpërmendura. Pretendime të tjera kundër nesh si pro- dhues, si p.sh. për zhdëmtim, nuk mbulohen nga garancia e prodhuesit. Kjo garanci e prodhuesit nuk prek të drejtat ligjore dhe kontraktuale ekzis- tuese për garancinë kundrejt tregtarit / shitësit. Garancia e prodhuesit është objekt i së drejtës të Republikës Federale të Gjermanisë. Kur bëhet fjalë për një rast garancie, lutemi, dërgojeni produktin me defekt së bashku me një kopje të kuponit tatimor dhe përshkrimin e gabimit, me pullën e mjaftueshme, në adresën e servisit GARDENA. Pjesët e konsumit: Thikat dhe rrotat janë pjesë lëvizëse dhe si të tilla përjashtohen nga garancia.
