KÄYTTÖOHJE PowerMax 3236V P4A GARDENA

Laturi: Irrota pistoke välittömästi verkosta, jos johto on vaurioitunut tai katkennut. Yleiset turvaohjeet Laturin sähköturvallisuus VAARA! Sähköisku! Loukkaantumisvaara sähköiskusta. v Virta on syötettävä tuotteeseen vikavirtasuojakytkimellä (vvsk), jonka nimellinen laukaisuvirta on enintään 30 mA. Harjoittelu a) Lue käyttöohje huolellisesti. Tutustu koneen säätöosiin ja oikeaan käyttöön. b) Älä koskaan anna lasten tai muiden henkilöiden, jotka eivät tunne käyttöoh- jetta, käyttää ruohonleikkuria. Paikalliset määräykset voivat määrätä käyttäjän vähimmäisiän. c) Älä koskaan leikkaa ruohoa, jos lähellä on henkilöitä, varsinkaan lapsia, tai eläimiä. d) Muista aina, että koneen ohjaaja tai käyttäjä on vastuussa onnettomuuksista muiden henkilöiden tai heidän omaisuutensa kanssa. Valmistelevat toimenpiteet a) Konetta käyttäessä on aina käytettävä tukevia kenkiä ja pitkiä housuja. Älä koskaan käytä konetta paljain jaloin tai kevyillä sandaaleilla. Vältä väljien vaatteiden käyttämistä tai vaatteita, joista roikkuu naruja tai vöitä. b) Tarkasta alue, jossa konetta on tarkoitus käyttää, poista kaikki esineet, joihin kone voi ottaa kiinni ja jotka voivat sinkoutua lentoon. c) Ennen käyttöä on aina suoritettava silmämääräinen tarkastus, että leikkuuterä, kiinnityspultit ja koko leikkausyksikkö ovat kuluneita tai vaurioituneita. Käytetyt tai vaurioituneet leikkuuterät ja kiinnityspultit saa vaihtaa epätasapainon vält- tämiseksi vain seteittäin. Kuluneet tai vaurioituneet huomautuskyltit on vaih- dettava. d) Liitäntä- ja jatkojohtojen vaurioiden tai kulumien merkit on tarkastettava aina ennen käyttöä. Jos johto vaurioituu käytössä, se on välittömästi irrotettava syöttöverkosta. ÄLÄ KOSKE JOHTOON ENNEN KUIN SE ON IRROTETTU. Älä käytä konetta, jos sen johto on kulunut tai vaurioitunut. Käsittely a) Leikkaa ruoho vain päivänvalossa tai hyvää valaistusta käyttäen. b) Vältä mahdollisuuksien mukaan laitteen käyttöä märällä ruoholla. c) Huomioi rinteissä aina tukeva asento. d) Ohjaa konetta vain kävelynopeudella. e) Leikkaa ruoho aina rinteessä poikittain, älä koskaan ylös- tai alaspäin. f) Ole erityisen varovainen, jos muutat rinteessä ajosuuntaa. g) Älä leikkaa ruohoa erittäin jyrkissä rinteissä. h) Ole erityisen varovainen, jos käännät ruohonleikkuria tai vedät sitä itseesi päin.

i) Pysäytä leikkuuterä, jos ruohonleikkuria on käännettävä sivulle, kuljetusta

varten toiseen paikkaan ja jos ruohonleikkuria siirretään leikattavalle alueelle tai sieltä pois. j) Älä koskaan käytä ruohonleikkuria vaurioituneilla suojajärjestelmillä tai suoja- verkoilla tai ilman asennettuja suojajärjestelmiä, esim. törmäyslevyjä ja / tai ruohonkeruujärjestelmiä. k) Käynnistä tai käytä käynnistyskytkintä varovasti valmistajan ohjeiden mukaan. Varmista jalkojen riittävä etäisyys leikkuuteriin. l) Moottoria käynnistäessä ruohonleikkuria ei saa kääntää ylös, paitsi jos sitä on nostettava toimintoa varten. Tässä tapauksessa käännä sitä vain niin paljon kuin tarve vaatii ja nosta ainoastaan käyttäjän vastapuoleista päätä ylös. m) Älä käynnistä moottoria, jos seisot suoraan poistoaukon kohdalla. n) Älä koskaan vie käsiä tai jalkoja pyörivien osien lähelle tai niiden alle. Pysy aina kaukana poistoaukosta. o) Älä koskaan nosta tai kanna ruohonleikkuria moottorin käydessä.

) Sammuta moottori ja vedä virta-avain irti. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täydellisesti: – aina kun poistut ruohonleikkurin läheltä – ennen kuin poistat esteen tai tukkeutuman poistokanavasta – ennen kuin tarkastat ruohonleikkurin, puhdistat sen tai suoritat huoltotöitä – jos se on osunut vieraaseen esineeseen. Etsi ruohonleikkurista vauriot ja korjaa ne ennen kuin käynnistät sen uudelleen ja työskentelet sen kanssa. Jos ruohonleikkuri alkaa täristä epätavallisen voimakkaasti, se on tarkastettava välittömästi: – etsi mahdolliset vauriot – suorita vaurioituneiden osien vaatimat korjaukset – huolehdi, että kaikki mutterit, pultit ja ruuvit on kiinnitetty tiukkaan. Huolto ja säilytys a) Huolehdi, että kaikki mutterit, pultit ja ruuvit on kiris tetty tiukkaan ja että laite on turvallisessa työtilassa. b) Tarkasta säännöllisesti ruohonkeruujärjestelmän kuluneisuus ja sen asianmu- kainen toiminta. c) Vaihda kuluneet tai vaurioituneet osat turvallisuus syistä. TÄRKEÄÄ! Lue käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten. Tuotteessa olevat merkit: Lue käyttöohje. Pidä etäisyyttä. Varo – terävät leikkuuterät – leikkuuterät pyörivät vielä sammutuksen jälkeen.

Vedä lukitusjärjestelmästä ennen kunnostustöitä. Varmista työalue ennen töiden aloittamista. Varo piilossa olevia johtoja. Palovaara! Oikosulkuvaara! Älä kytke akkujen kontakteja metalliosiin. Sammuttaminen: poista akku ennen puhdistus- ja huoltotöitä.

Suojaa tuotetta sateelta tai muulta kosteudelta.

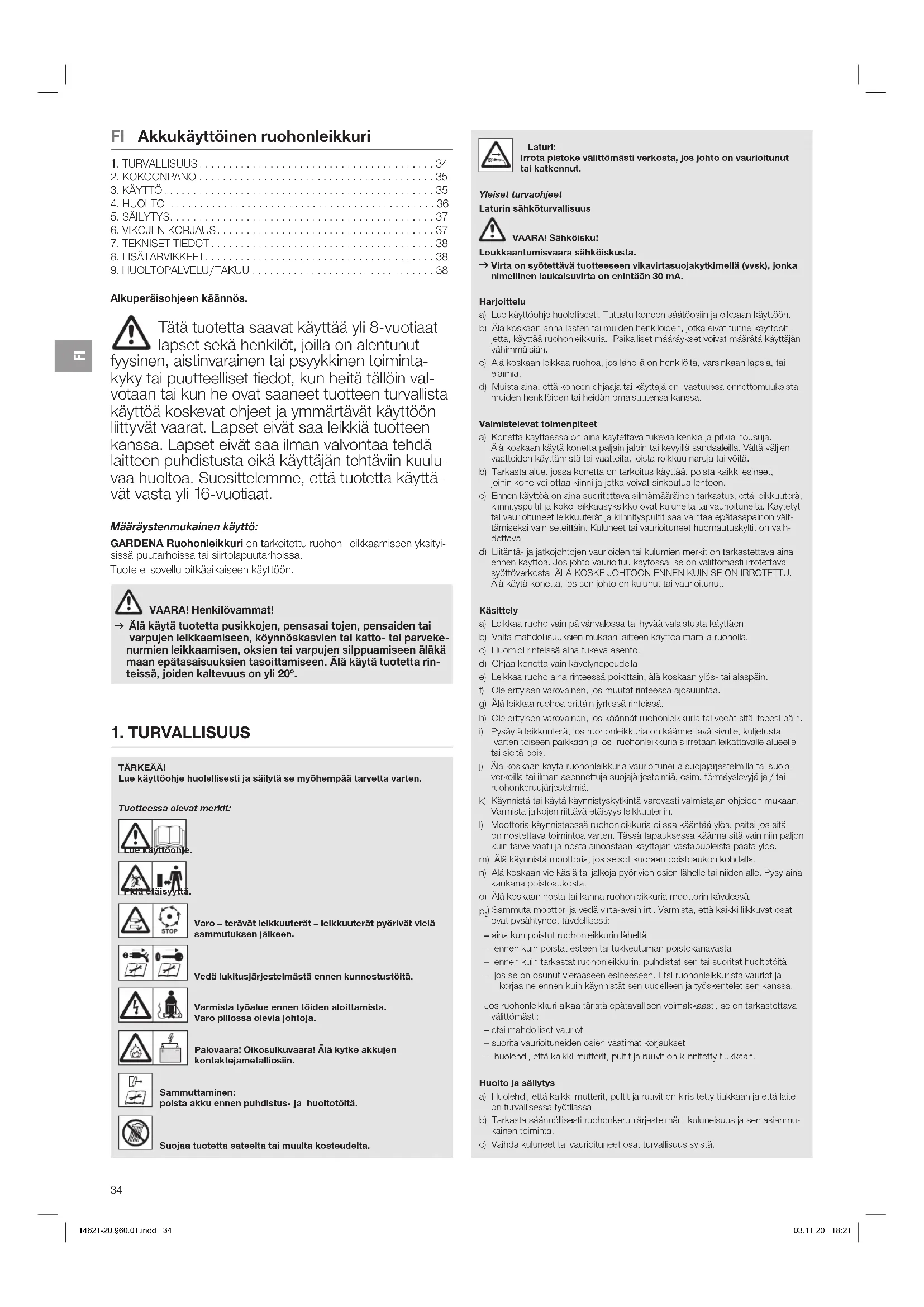

FI Akkukäyttöinen ruohonleikkuri

Alkuperäisohjeen käännös. Tätä tuotetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentunut fyysinen, aistinvarainen tai psyykkinen toiminta- kyky tai puutteelliset tiedot, kun heitä tällöin val- votaan tai kun he ovat saaneet tuotteen turvallista käyttöä koskevat ohjeet ja ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä tuotteen kanssa. Lapset eivät saa ilman valvontaa tehdä laitteen puhdistusta eikä käyttäjän tehtäviin kuulu- vaa huoltoa. Suosittelemme, että tuotetta käyttä- vät vasta yli 16-vuotiaat. Määräystenmukainen käyttö: GARDENA Ruohonleikkuri on tarkoitettu ruohon leikkaamiseen yksityi- sissä puutarhoissa tai siirtolapuutarhoissa. Tuote ei sovellu pitkäaikaiseen käyttöön. VAARA! Henkilövammat! v Älä käytä tuotetta pusikkojen, pensasai tojen, pensaiden tai varpujen leikkaamiseen, köynnöskasvien tai katto- tai parveke- nurmien leikkaamisen, oksien tai varpujen silppuamiseen äläkä maan epätasaisuuksien tasoittamiseen. Älä käytä tuotetta rin- teissä, joiden kaltevuus on yli 20°. 14621-20.960.01.indd 34 03.11.20 18:21FI

d) Huomioi, että koneissa, joissa on useampia leikkuuteriä, yhden terän kääntä- minen voi aiheuttaa muiden terien pyörimisen. e) Huomioi konetta säätäessä, ettei sormia jää liikkuvien leikkuuterien tai koneen kiinteiden osien väliin. f) Anna moottorin jäähtyä ennen kuin asetat koneen varastoon. g) Varmista leikkuuterää huoltaessa, että myös silloin kun virtalähde on sammu- tettu, leikkuuterät voivat liikkua. h) Käytä ainoastaan alkuperäisiä vara- ja lisäosia. Lisänä olevat turvaohjeet Akkujen turvallinen käyttö Lue kaikki turva- ja muut ohjeet. Puutteet turva- tai muiden ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia. Säilytä nämä ohjeet huolellisesti. Käytä laturia vain, jos pystyt arvioimaan kaikki toiminnot täydellisesti ja suorittamaan ne ilman rajoituksia tai kun olet saa- nut vaadittavat ohjeet. v Valvo lapsia laitteen käytössä, puhdistuksessa ja huollossa. Näin varmistetaan, ettei lapset leiki laturilla. v Lataa ainoastaan POWER FOR ALL System tyypin PBA 18V Li-ion- akkuja, joiden kapasiteetti on 1,5 Ah (alk. 5 akkukennoa). Akkujännit- teen on sovittava laturin akun latausjännitteeseen. Älä lataa uudelleen akkuja, joita ei ole tarkoitettu ladattaviksi. Muuten aiheutuu tulipalo- ja räjähdysvaara.

Suojaa laturi sateelta ja kosteudelta. Veden pääseminen sähkölait- teeseen aiheuttaa suuremman sähköiskun vaaran. v Pidä laturi puhtaana. Likaantuminen aiheuttaa sähköiskun vaaran. v Tarkasta laturi, johto ja pistoke ennen jokaista käyttöä. Älä käytä latu- ria, jos huomaat vaurioita. Älä avaa laturia itse ja anna se ainoastaan pätevän ammattihenkilön korjattavaksi ja vain alkuperäisiä varaosia käyttämällä. Vaurioituneet laturit, johdot ja pistokkeet lisäävät sähköiskun vaaraa. v Älä käytä laturia helposti palavalla alustalla (esim. paperi, kankaat ym.) tai herkästi syttyvässä ympäristössä. Latauksen aikana tapahtuva laturin kuumeneminen aiheuttaa tulipalovaaran. v Liitäntäjohdon varakappaletta tarvittaessa se on annettava GARDENAn tai valtuutetun GARDENA-sähkötyökalujen asiakaspalvelun vaihdettavaksi tur- vallisuusvaarojen välttämiseksi. v Älä käytä tuotetta ladattaessa. v Nämä turvaohjeet pätevät vain POWER FOR ALL System PBA 18V Li-Ion-akuille. v Käytä akkua vain POWER FOR ALL System -valmistajien tuotteissa. Ainoastaan näin akkua suojataan vaaralliselta ylikuormitukselta. v Lataa akkua ainoastaan valmistajan suosittelemilla latureilla. Laturi, joka on tarkoitettu ainoastaan tietyntyyppisille akuille, aiheuttaa tulipa- lovaaran, jos sitä käytetään muiden akkujen kanssa. v Akku toimitetaan osittain ladattuna. Akun täyden tehon takaamiseksi lataa akku täydellisesti laturissa ennen akun ensimmäistä käyttökertaa. v Säilytä akut lasten ulottumattomissa. v Älä avaa akkua. Se aiheuttaa oikosulun vaaran. v Akusta voi päästä höyryjä, jos se on vaurioitunut tai sitä käytetään epäasianmukaisesti. Akku voi palaa tai räjähtää. Tuuleta raikkaalla ilmalla ja käänny oireiden esiintyessä lääkärin puoleen. Höyryt voivat ärsyttää hengitysteitä. v Väärin käytettynä tai akun ollessa vaurioitunut siitä voi valua syttyvää nestettä ulos. Vältä kosketusta siihen. Vahingossa tapahtuneessa kosketuksessa huuhtele vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Ulosvaluva akkuneste voi johtaa ihoärsytyksiin tai palovammoihin. v Viallisesta akusta voi valua nestettä ulos ja likastuttaa lähellä olevia esineitä. Tarkasta likaantuneet osat. Puhdista tai vaihda ne tarvittaessa. v Älä oikosulje akkua. Pidä käyttämättömät akut poissa paperiliittimien, kolikoiden, avaimien, naulojen, ruuvien ja muiden pienten metalliesin- eiden läheisyydestä, jotka voisivat silloittaa navat. Oikosulku akkukontaktien välillä voi johtaa palovammoihin tai tulipaloon. v Terävät esineet, kuten naulat tai ruuvinvääntimet samoin kuin ulkoiset kuormitukset voivat vaurioittaa akkua. Tämä voi aiheuttaa sisäisen oikosulun ja akun palamisen, savuamisen, räjähtämisen tai ylikuumentumisen. v Älä koskaan huolla vaurioituneita akkuja. Kaikki akkujen huollot tulee antaa ainoastaan valmistajan tai valtuutetun asiakaspalvelun hoidettavaksi.

Suojaa akkua kuumuudelta, esim. myös jatkuvalta auringon- säteilyltä, tulelta, lialta, vedeltä ja kosteudelta. Ne aiheuttavat räjähdys- ja oikosulkuvaaran. v Käytä ja varastoi akku vain – 20 °C ... + 50 °C lämpötiloissa. Älä jätä akkua esim. kesällä autoon. Alle 0 °C lämpötila voi aiheuttaa laitekohtaisesti tehon rajoittumista. v Lataa akku ainoastaan, kun ympäristölämpötila on 0 °C ... + 45 °C. Lataus lämpötila-alueen ulkopuolella voi vaurioittaa akkua tai lisätä tulipalon vaaraa. Sähköturvallisuus VAARA! Sydämenpysähdys!

VAARA! Henkilövammat! Viiltohaavojen vaara, jos tuote käynnistyy vahingossa. v Odota, kunnes terä on pysähtynyt, poista turva-avain ja vedä käsineet käteen ennen kuin asennat tuotteen. Alempien virtakahvojen asennus [ kuva A1 ]:

1. Työnnä alemmat virtakahvat

Varmista, että virtakahvat

on kiinnitetty täydellisesti ja että virtakahvojen reiät on kohdistettu virtakahvojen kiinnittimien reikiin.

3. Työnnä siipiruuvi

ruohonleikkurin kierteistettyyn reikään.

4. Kiristä siipiruuvi

Ylemmän virtakahvan asennus [ kuva A2 ]:

1. Aseta ylempi virtakahva

alempiin virtakahvoihin

Varmista, että virtakahvat on kiinnitetty täydellisesti ja reiät on kohdistettu virtakahvoihin.

4. Kiristä siipimutterit

tiukkaan. Kiinnitä johto virtakahvaan [ kuva A3 ]: v Kiinnitä johto

virtakahvaan. Varmista, että johto ei jää ylemmän ja alemman virtakahvan väliin. Ruohonkerääjän asentaminen [ kuva A4 / A5 ]:

ruohonkerääjään. Varmista, että suojus on kohdistettu ruohonkerääjässä.

ruohonkerääjään, kunnes liitokset kiinnittyvät kuuluvasti. Varmista, että kaikki liitokset ovat kiinnittyneet.

ruohonkerääjään, kunnes se kiinnittyy kuuluvasti.

ylhäältä ruohonkerääjään

ja vedä poistoluukkua eteen, kunnes se kiinnittyy kuuluvasti.

VAARA! Henkilövammat! Viiltohaavojen vaara, jos tuote käynnistyy vahingossa. v Odota, kunnes terä on pysähtynyt, poista turva-avain ja vedä hanskat käteen ennen kuin säädät tai kuljetat tuotetta. Akun lataus [ kuva O1 / O2 / O3 ]: HUOMIO! v Huomioi verkkojännite! Virtalähteen jännitteen on vastattava laturin tyyppikilven tietoja. Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tie- tyissä olosuhteissa vaikuttaa aktiivisten tai passiivisten lääkinnällisten implanttien toimintaan. Jotta vakaviin loukkaantumisiin tai kuolemaan johtavien tilanteiden vaara voidaan välttää, lääkinnällistä implanttia käyttävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen. Käytä akkutuotetta vain – 10 °C – 40 °C lämpötilassa. Älä käytä tuotetta kosteissa olosuhteissa. Suojaa akun kontaktipinnat kosteudelta. Henkilökohtainen turvallisuus VAARA! Tukehtumisvaara! Pienet osat voidaan niellä helposti. Muovipussin vuoksi pienten lasten tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana. Älä käytä käynnistysvipuja vuorottain. Älä pura konetta toimitustilaa enempää. Käytä käsineitä, liukumattomia kenkiä ja silmäsuojaimia. Käynnistä ruohonleikkuri vain kahvan ollessa asennettuna. Vältä ruohonleikkurin ylikuormitusta. Älä työskentele tuotteella, jos olet väsynyt tai sairas, tai jos olet alkoholin, huumeiden tai lääkeaineiden vaikutuksen alaisena. 14621-20.960.01.indd 35 03.11.20 18:21FI

GARDENAn akkukäyttöisen ruohonleikkurin, tuotenro 14621-55, toimitukseen ei sisälly akkua eikä laturia. Älykkään latausmenetelmän ansiosta akun lataustila tunnistetaan automaattisesti ja se ladataan akun lämpötilan ja jännitteen mukaan optimaalisella latausvirralla. Näin akkua säästetään ja se pysyy laturissa säilytettäessä aina täydellisesti ladattuna.

2. Paina lukituksen vapautuspainikkeita

latauslokeroon. Jos akun latauksen merkkivalo

laturissa vilkkuu vihreänä, akkua ladataan. Jos akun latauksen merkkivalo

laturissa palaa jatkuvasti vihre- änä, akku on täynnä (Latauksen kesto, katso 7. TEKNISET TIEDOT).

5. Tarkasta lataustila ladattaessa säännöllisesti.

on ladattu täyteen, irrota akku

ja lataa toinen akku. Näyttöelementtien merkitykset: Näyttö laturissa: Vilkkuva valo (nopea) akun latauksen vihreä merkkivalo Pikalataustoiminto ilmoitetaan akun latauksen vihreän merkkivalon

nopealla vilkkumisella.Huomautus: Pikalataustoiminto on vain mahdollinen, kun akun lämpötila on sallitulla latauksen lämpötila-alueella, katso 7. TEKNISET TIEDOT.Vilkkuva valo (hidas) akun latauksen vihreä merkkivalo Kun akun lataustila on noin 80 %, akun latauksen vihreä merkkivalo vilkkuu hitaasti. Akku voidaan ottaa välittömään käyttöön. Jatkuvasti palava akun latauksen vihreä merkkivalo

Full Akun latauksen vihreän merkkivalon jatkuva valo ilmoittaa, että akku on täynnä.Ilman kiinnitettyä akkua akun latauksen merkkivalon jatkuva valo ilmoittaa, että virtapistoke on kiinnitetty pistorasiaan ja laturi on käyttö-valmis.Jatkuva valo akun punainen vikailmoitus Akun punaisen vikailmoituksen jatkuva valo ilmoittaa, että akun lämpötila ei ole sallitulla latauksen lämpötila-alueella, katso 7. TEKNISET TIEDOT.Kun sallittu lämpötila-alue saavutetaan, laturi kytkeytyy automaattisesti pikalataukseen.Vilkkuva valo akun punainen vikailmoitus Akun punaisen vikailmoituksen vilkkuva valo ilmoittaa latauksen muunlaisen vian, katso 6. VIKOJEN KORJAUS. Akun varaustilan näyttö

tuotteessa [ kuva O4 / O7 ]: Tuotteen käynnistämisen jälkeen akun varaustilan näyttö

näytetään 5 sekuntia. Akun varaustila Akun varaustilan näyttö 67 – 100 % ladattu

palavat vihreänä 34 – 66 % ladattu

palavat vihreänä 11 – 33 % ladattu

palaa vihreänä 0 – 10 % ladattu

vilkkuu vihreänä Jos LED

vilkkuu vihreänä, akku on ladattava. Jos vika-LED

palaa tai vilkkuu, katso 6. VIKOJEN KORJAUS. Leikkuukorkeuden asetus [ kuva O5 ]: Leikkuukorkeus voidaan säätää asteittain 12 vaiheessa 20 mm:stä 60 mm:iin.

1. Paina ja käännä säätöpyörää

myötäpäivään leikkuukorkeuden pienentämiseksi.

2. Paina ja käännä säätöpyörää

vastapäivään leikkuukorkeuden suurentamiseksi. Ruohonleikkurin käyttö ruohonkerääjällä [ kuva O6 ]: VAARA! Henkilövammat! Viiltohaavojen vaara, jos terä kääntyy tai jos ruohonleikkuri käynnistyy tahattomasti. v Odota, kunnes terä on pysähtynyt, poista turva-avain ja vedä käsineet käteen ennen kuin avaat suojaluukun. v Älä koske käsillä poistoaukkoon.

1. Nosta suojaluukkua

2. Aseta ruohonkerääjä kahvasta

ruohonleikkuriin. Varmista, että ruohonkerääjä on kiinni kunnolla.

3. Käynnistä ruohonleikkuri.

avautuu ruohoa leikattaessa. Jos se sulkeutuu ruohon leikkuun aikana, ruohonkerääjä on täynnä.

4. Pysäytä ruohonleikkuri.

5. Nosta suojaluukkua

6. Poista ruohonkerääjä kahvasta

7. Tyhjennä ruohonkerääjä.

Ruohonleikkurin käynnistys [ kuva O1 /O7 ]: VAARA! Henkilövammat! Loukkaantumisvaara, jos tuote ei pysähdy käynnistysvi- vusta irrotettaessa. v Älä ohita turvajärjestelmiä tai kytkintä. Älä esimerkiksi kiinnitä käynnistysvipua kahvaan. Käynnistys: Tuote on varustettu kahden käden turvajärjestelmällä (käynnistysvipu ja turvalukitus), joka estää tuotteen tahattoman päällekytkennän. Laitteessa on kaksi käynnistysvipua

. Jompaa kumpaa niistä on käytettävä käynnistykseen. Emme suosittele 2 erikapasiteettisen akun käyttöä.

akkujen kiinnitykseen

, kunnes ne kiinnittyvät kuuluvasti.

3. Aseta turva-avain

ruohonleikkuriin ja käännä se asentoon 1.

yhdellä kädellä ja vedä käynnistysvipua

toisella kädellä. Ruohonleikkuri käynnistyy ja akun varaustilan näyttö

näytetään 5sekuntia.

5. Päästä turvalukituksesta

1. Vapauta käynnistysvipu

Ruohonleikkuri pysähtyy.

2. Käännä turva-avain

asentoon 0 ja poista se akun purkautumisen estämiseksi. Vinkkejä ruohonleikkurin käyttöön: Jos poistoaukossa on ruohon jäännöksiä, vedä ruohonleikkuria noin 1metrin taaksepäin, niin että jäännökset voivat pudota alas. Hoidetun nurmen säilyttämiseksi suosittelemme ruohon leikkuuta mah dollisuuksien mukaan kerran viikossa. Ruohosta tulee tiheämpi, jos sitä leikataan säännöllisesti. Leikkaa pidemmän leikkuutauon (lomanurmi) jälkeen suurimmalla leikkuu- korkeudella yhteen suuntaan ja lopuksi poikittaissuuntaan halutulla leikkuu- korkeudella. Leikkaa ruoho mahdollisuuksien mukaan aina kuivana. Jos ruoho on kosteaa, leikkuujälki on epäsäännöllisen. Leikkuuteho ja akun latauskerta: Akun yhden latauskerran kattava nurmialue riippuu eri tekijöistä, kuten kosteus, ruohon tiheys ja leikkuukorkeus. Jotta saavutat parhaimman leik- kuualueen laajuuden, älä kytke ruohonleikkuria päälle ja pois toistuvasti, koska se rajoittaa akun käyttöaikaa. Suurempi leikkuukorkeus ja toistuva leikkaus parantaa optimaalisesta leikkuutehoa akun käyttökertaa kohti.

VAARA! Henkilövammat! Viiltohaavojen vaara, jos tuote käynnistyy vahingossa. v Odota, kunnes terä on pysähtynyt, poista turva-avain ja vedä käsineet käteen ennen kuin aloitat tuotteen huollon. Ruohonleikkurin puhdistaminen: VAARA! Henkilövammat! Loukkaantumisvaara ja tuotteen vaurioitumisriski. v Älä puhdista tuotetta vedellä tai vesisuihkulla (varsinkaan painepesurin vesisuihkulla). 14621-20.960.01.indd 36 03.11.20 18:21FI

v Älä puhdista kemikaaleilla, bensiinillä tai liuotinaineilla. Tämä voi tuhota tärkeitä muoviosia. Tuuletusrakojen on oltava aina puhtaita. Ruohonleikkurin alapuolen puhdistaminen [ kuva M1 ]: Alapuoli on helpointa puhdistaa suoraan ruohonleikkuun jälkeen.

1. Aseta ruohonleikkuri varovasti kyljelleen.

2. Puhdista alapuoli, terät ja poistoaukko

harjalla (älä käytä teräviä esineitä). Ruohonleikkurin yläpuolen ja ruohonkerääjän puhdistaminen:

1. Puhdista yläpuoli kostealla liinalla.

2. Puhdista tuuletusraot ja ruohonkerääjä pehmeällä harjalla

(älä käytä teräviä esineitä). Akun ja laturin puhdistaminen: Varmista, että akun ja laturin pinnat ja kontaktit ovat aina puhtaita ja kuivia ennen laturin kiinni kytkemistä. Älä käytä juoksevaa vettä. v Akun laturi: Puhdista kosketinpinnat ja muoviosat pehmeällä, kuivalla liinalla. v Akku: Puhdista välillä tuuletusraot ja akun liitännät pehmeällä, puhtaalla ja kuivalla pensselillä.

Käytöstä poistaminen [ kuva S1 ]: Tuote on säilytettävä lasten ulottumattomissa.

1. Käännä turva-avain asentoon 0 ja poista se akun purkautumisen

4. Puhdista ruohonleikkuri, akku ja laturi (katso 4. HUOLTO).

5. Tilaa säästävää säilytystä varten irrota siipimutterit

, kunnes virtakahva voidaan kääntää helposti kokoon. Varmista, että johto ei jää ylemmän ja alemman virtakahvan väliin.

6. Säilytä ruohonleikkuri, akku ja akun laturi kuivassa, suljetussa ja

pakkaselta suojatussa paikassa. Hävittäminen: (direktiivin 2012/19/EU mukaan) Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuo- jelumääräysten mukaisesti. TÄRKEÄÄ! v Hävitä tuote paikallisen kierrätyskeskuksen kautta. Akun hävittäminen: Li-ion GARDENA-akussa on litiumionikennot, jotka on hävitettävä käyttöiän umpeuduttua erillään tavallisesta kotitalousjätteestä. TÄRKEÄÄ! v Hävitä akut paikallisen kierrätyskeskuksen tai keräyspisteen kautta.

1. Anna litiumionikennojen tyhjentyä täydellisesti (käänny GARDENA-

huoltopalvelun puoleen).

2. Varmista litiumionikennojen kontaktit oikosulkua vastaan.

3. Hävitä litiumionikennot asianmukaisesti.

VAARA! Henkilövammat! Viiltohaavojen vaara, jos tuote käynnistyy vahingossa. v Odota, kunnes terä on pysähtynyt, poista turva-avain ja vedä käsineet käteen ennen kuin korjaat tuotteen virheen. Terän vaihtaminen: VAARA! Henkilövammat! Viiltohaavojen vaara, jos terä pyörii vaurioituneena, vään- tyneenä, epätasapainossa tai taittuneilla leikkuureunoilla. v Älä käytä ruohonleikkuria vaurioituneella tai vääntyneellä terällä, epätasapainossa olevalla terällä tai taittuneilla leik- kuureunoilla. v Älä teroita terää. GARDENA-varaosia saat GARDENA-jälleenmyyjältäsi tai GARDENA- huollosta. Käytä vain alkuperäistä GARDENA-terää:

• GARDENA varaterä tuotenro 4100 v Anna GARDENA-huollon tai GARDENAn valtuuttaman jälleenmyyjän vaihtaa terä. Ongelma Mahdollinen syy KorjausMoottori on jumissa ja pitää ääntäMoottori on jumissa. v Poista este.Leikkuukorkeus on liian matala.

Säädä leikkuukorkeus suuremmaksi.Kovat äänet, ruohonleikkuri koliseeMoottorin, kiinnityksen tai ruohonleikkurin kotelon ruuvit ovat löystyneet.

Anna valtuutetun jälleen- myyjän tai GARDENA-huollon kiristää ruuvit.Ruohonleikkuri käy epätasaisesti tai tärisee voimakkaastiTerä on vaurioitunut / kulunut tai terän pidike on löystynyt.

Anna valtuutetun jälleen- myyjän tai GARDENA-huollon kiristää tai vaihtaa terä.Terä on erittäin likainen. v Puhdista ruohonleikkuri (katso 4. HUOLTO). Jos ongelma ei poistu, käänny GARDENA-huollon puoleen.Nurmi ei ole leikattu siististiTerä on tylsä tai vaurioitunut. v Anna GARDENA-huoltopalve- lun vaihtaa terä.Leikkuukorkeus on liian matala.

Säädä leikkuukorkeus suuremmaksi.Ruohonleikkuri ei käynnisty tai sammuu. LED

vilkkuu vihreänä [ kuva O4 ]Akku on tyhjä. v Lataa akku.Ruohonleikkuri ei käynnisty tai sammuu.Vika-LED palaa punaisena [ kuva O4 ]Akun lämpötila ei ole sallitulla alueella.v Odota, kunnes akun lämpötila on jälleen 0 °C ... +45 °C. Ruohonleikkurin akkukontak-tienvälissä on vesipisaroita tai kosteutta.v Pyyhi vesipisarat / kosteus kuivalla liinalla pois.Moottori on jumissa. v Poista este. Käynnistä uudelleen.Ruohonleikkuri ei käynnisty tai sammuu.Vika-LED vilkkuu punaisena [ kuva O4 ]Tuote on rikki. v Käänny GARDENA-huoltopal- velun puoleen.Ruohonleikkuri ei käynnisty tai sammuu.Vika-LED ei pala [ kuva O4 ]Akku ei ole täysin paikoillaan akun kiinnityksessä.

Aseta akku täysin paikoilleen akun kiinnitykseen, kunnes se kiinnittyy kuuluvasti paikoilleen.Turva-avain ei ole käännetty asentoon 1.

Käännä turva-avain asentoon 1.Akku on rikki. v Vaihda akku. Tuote on rikki. v Käänny GARDENA-huoltopal- velun puoleen.Lataustoiminto ei ole mahdollista.Akun latauksen vihreä merkkivalo palaa jatkuvasti.Akun punainen vikail-moitus vilkkuu.[ kuva O3 ]Akkua ei ole asennettu (oikein).v Aseta akku oikein paikoilleen laturiin.Akun kontaktit ovat likaantuneet.v Puhdista akun kontaktit (esim. kiinnittämällä ja pois-tamalla akkua useamman kerran. Vaihda akku tarvit-taessa).Akun lämpötila ei ole sallitulla latauksen lämpötila-alueella.v Odota, kunnes akun lämpötila on jälleen 0 °C ... +45 °C. Akku on rikki. v Vaihda akku. Akun vihreä latauksen merkkivalo / akun punainen vikailmoitus

eivät pala [ kuva O3 ]Laturin pistoketta ei ole kytketty (oikein).

Kytke pistoke (täydellisesti) pistorasiaan.Pistoke, verkkojohto tai laturi on rikki.

Tarkasta verkkojännite. Anna tarvittaessa laturi valtuutetun jälleenmyyjän tai GARDENA- huollon tarkastettavaksi.14621-20.960.01.indd 37 03.11.20 18:21FI

HUOMAUTUS: Käänny muissa häiriötapauksissa GARDENA-huoltopalvelun puoleen. Korjaukset saa suorittaa ainoastaan GARDENA-huoltopalvelu tai GARDENAN valtuuttamat erikoisliikkeet.

Akkukäyttöinen ruohonleikkuri Yksikkö Arvo (tuotenro 14621) Terän pyörimisnopeus 1/min 3300 Leikkuuleveys cm 32 Leikkuukorkeuden säätö (12 asentoa) mm 20 – 60 Ruohonkerääjän tilavuus l 30 Paino (ilman akkua) kg 8,6 Äänenpainetaso L

mitattu / taattu Epävarmuus k

dB (A) 84 / 85 0,9 Käsiin kohdistuva tärinä a vhw

RL 2000/14/EC HUOMAUTUS: Ilmoitettu tärinäpäästöarvo mitattiin määräysten mukaisen tar- kastusmenetelmän mukaisesti ja sitä voidaan käyttää vertailussa muiden sähkötyökalujen kanssa. Tätä arvoa voidaan käyttää myös altistumisen väliai- kaiseen arviointiin. Tärinäpäästöarvo voi vaihdella sähkötyökalun todellisen käytön aikana. Järjestelmäakku PBA 18V 2,5Ah W-B Yksikkö Arvo (tuotenro 14903) Akkujännite V (DC) 18 Akkukapasiteetti Ah 2,5 Kennojen lukumäärä (Li-ion) 5 Sopivat POWER FOR ALL System- akun laturit: AL 18..CV. Akun laturi AL 1830 CV P4A Yksikkö Arvo (tuotenro 14901) Verkkojännite V (AC) 220 – 240 Verkkotaajuus Hz 50 – 60 Nimellisteho W 26 Akun latausjännite V (DC) 18 Maks. akun latausvirta A 3,0 Akun latausaika 80 % / 97 – 100 % (noin) PBA 18V 2,0Ah W-B PBA 18V 2,5Ah W-B PBA 18V 4,0Ah W-C

32 / 45 40 / 60 64 / 95 Sallittu latauslämpötila-alue °C 0 – 45 Paino EPTA-Procedure 01:2014 mukaan kg 0,17 Suojaluokka / II Sopivat POWER FOR ALL System -akut: PBA 18V.

GARDENA-Varaterä Vaihtoterä tylsälle terälle. tuotenro 4100 GARDENA-Järjestelmäakku

Akku käyntiajan pidennystä varten tai vaihtoon. tuotenro 14903 tuotenro 14905 GARDENAn Akkukäyttöinen pikalaturi AL 1830 CV P4A Nopeaan POWER FOR ALL System -akun PBA 18V..W-.. lataukseen. tuotenro 14901

9. HUOLTOPALVELU / TAKUU

Huoltopalvelu: Ota yhteyttä takasivulla olevaan osoitteeseen. Takuuilmoitus: Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

• Tuotetta on käytetty sille määriteltyyn käyttötarkoitukseen käyttöohjeiden mukaisesti.

• Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta.

• Käytössä on käytetty ainoastaan alkuperäisiä GARDENAn vara- ja kuluvia osia.

• Ostokuitin esittäminen. Osien ja komponenttien tavallinen kuluminen (esimerkiksi terissä, terien kiinnityksissä, turbiineissa, lampuissa, kiila- ja hammashihnoissa, pyörissä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piiriin. Tämä valmistajan takuu rajoittuu korvaavaan toimitukseen ja korjaukseen edellä mainituilla edellytyksillä. Meitä valmistajana vastaan esitetyt muut vaatimukset, kuten vahingonkorvaukset, eivät ole perusteltuja valmistajan takuun osalta. Tämä valmistajan takuu ei vaikuta tietenkään liikkeen / jäl- leenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisiin takuuvaati- muksiin. Valmistajan takuu noudattaa Saksan liittotasavallan lakeja. Takuutapauksissa lähetä viallinen tuote yhdessä ostotositteen kopion ja virhekuvauksen kanssa postimaksu maksettuna kääntöpuolella olevaan GARDENAn huolto-osoitteeseen. Kuluvat osat: Terä ja pyörät ovat kuluvia osia eivätkä sen vuoksi kuulu takuun piiriin. 14621-20.960.01.indd 38 03.11.20 18:21NO
