LIETOŠANAS INSTRUKCIJA PowerMax 3236V P4A GARDENA

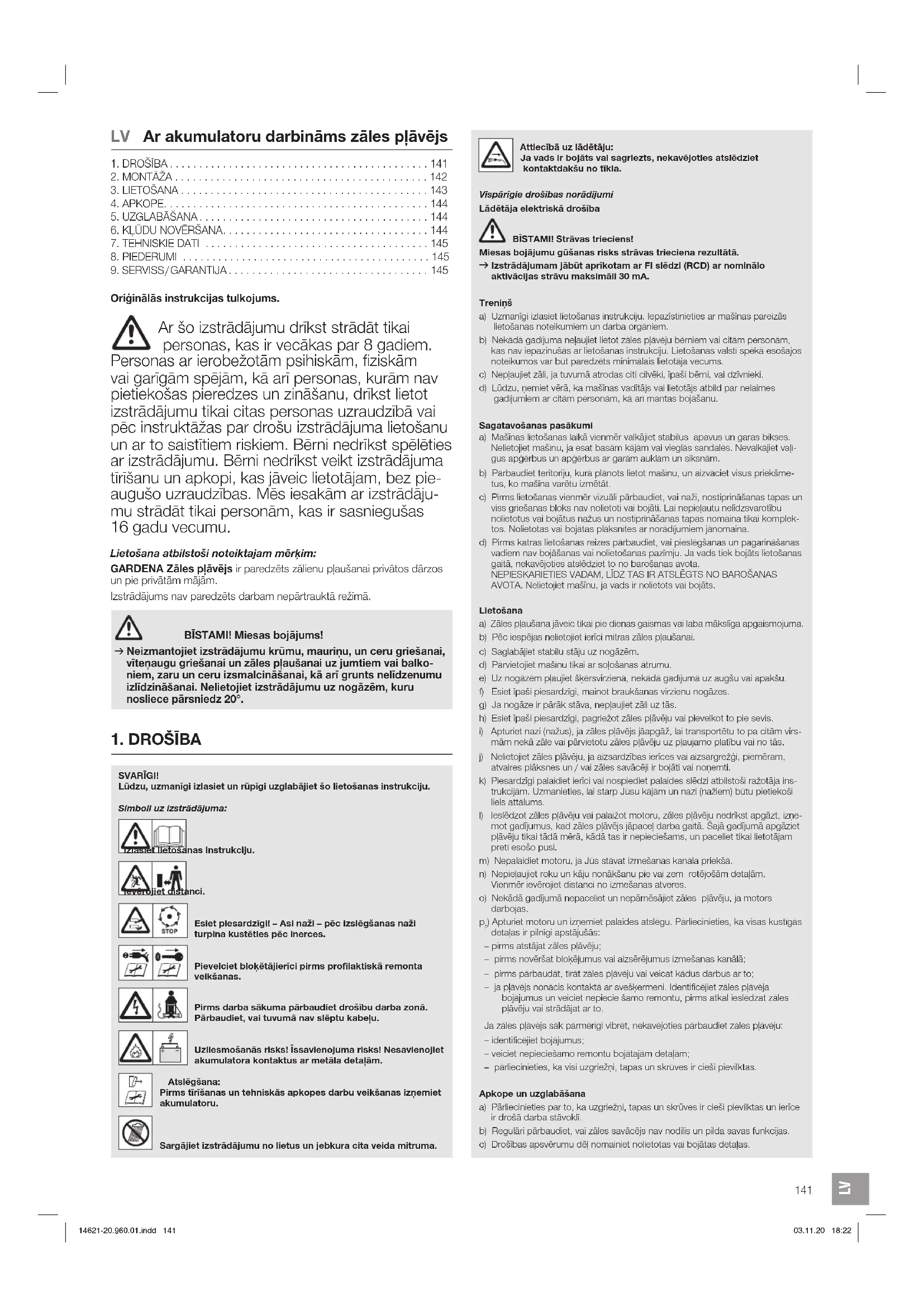

LV Ar akumulatoru darbināms zāles pļāvējs

Oriģinālās instrukcijas tulkojums. Ar šo izstrādājumu drīkst strādāt tikai personas, kas ir vecākas par 8 gadiem. Personas ar ierobežotām psihiskām, fiziskām vai garīgām spējām, kā arī personas, kurām nav pietiekošas pieredzes un zināšanu, drīkst lietot izstrādājumu tikai citas personas uzraudzībā vai pēc instruktāžas par drošu izstrādājuma lietošanu un ar to saistītiem riskiem. Bērni nedrīkst spēlēties ar izstrādājumu. Bērni nedrīkst veikt izstrādājuma tīrīšanu un apkopi, kas jāveic lietotājam, bez pie- augušo uzraudzības. Mēs iesakām ar izstrādāju- mu strādāt tikai personām, kas ir sasniegušas 16gadu vecumu. Lietošana atbilstoši noteiktajam mērķim: GARDENA Zāles pļāvējs ir paredzēts zālienu pļaušanai privātos dārzos un pie privātām mājām. Izstrādājums nav paredzēts darbam nepārtrauktā režīmā. BĪSTAMI! Miesas bojājums! v Neizmantojiet izstrādājumu krūmu, mauriņu, un ceru griešanai, vīteņaugu griešanai un zāles pļaušanaiuz jumtiem vai balko- niem, zaru un ceru izsmalcināšanai, kā arī grunts nelīdzenumu izlīdzināšanai. Nelietojiet izstrādājumu uz nogāzēm, kuru nosliece pārsniedz 20°. Attiecībā uz lādētāju: Ja vads ir bojāts vai sagriezts, nekavējoties atslēdziet kontaktdakšu no tīkla. Vispārīgie drošības norādījumi Lādētāja elektriskā drošība BĪSTAMI! Strāvas trieciens! Miesas bojājumu gūšanas risks strāvas trieciena rezultātā. v Izstrādājumam jābūt aprīkotam ar FI slēdzi (RCD) ar nominālo aktivācijas strāvu maksimāli 30 mA. Treniņš a) Uzmanīgi izlasiet lietošanas instrukciju. Iepazīstinieties ar mašīnas pareizās lietošanas noteikumiem un darba orgāniem. b) Nekādā gadījuma neļaujiet lietot zāles pļāvēju bērniem vai citām personām, kas nav iepazinušās ar lietošanas instrukciju. Lietošanas valstī spēkā esošajos noteikumos var būt paredzēts minimālais lietotāja vecums. c) Nepļaujiet zāli, ja tuvumā atrodas citi cilvēki, īpaši bērni, vai dzīvnieki. d) Lūdzu, ņemiet vērā, ka mašīnas vadītājs vai lietotājs atbild par nelaimes gadījumiem ar citām personām, kā arī mantas bojāšanu. Sagatavošanas pasākumi a) Mašīnas lietošanas laikā vienmēr valkājiet stabilus apavus un garas bikses. Nelietojiet mašīnu, ja esat basām kājām vai vieglās sandalēs. Nevalkājiet vaļī- gus apģērbus un apģērbus ar garām auklām un siksnām. b) Pārbaudiet teritoriju, kurā plānots lietot mašīnu, un aizvāciet visus priekšme- tus, ko mašīna varētu izmētāt. c) Pirms lietošanas vienmēr vizuāli pārbaudiet, vai naži, nostiprināšanas tapas un viss griešanas bloks nav nolietoti vai bojāti. Lai nepieļautu nelīdzsvarotību nolietotus vai bojātus nažus un nostiprināšanas tapas nomaina tikai komplek- tos. Nolietotas vai bojātas plāksnītes ar norādījumiem jānomaina. d) Pirms katras lietošanas reizes pārbaudiet, vai pieslēgšanas un pagarināšanas vadiem nav bojāšanas vai nolietošanas pazīmju. Ja vads tiek bojāts lietošanas gaitā, nekavējoties atslēdziet to no barošanas avota. NEPIESKARIETIES VADAM, LĪDZ TAS IR ATSLĒGTS NO BAROŠANAS AVOTA. Nelietojiet mašīnu, ja vads ir nolietots vai bojāts. Lietošana a) Zāles pļaušana jāveic tikai pie dienas gaismas vai laba mākslīga apgaismojuma. b) Pēc iespējas nelietojiet ierīci mitras zāles pļaušanai. c) Saglabājiet stabilu stāju uz nogāzēm. d) Pārvietojiet mašīnu tikai ar soļošanas ātrumu. e) Uz nogāzēm pļaujiet šķērsvirzienā, nekādā gadījumā uz augšu vai apakšu. f) Esiet īpaši piesardzīgi, mainot braukšanas virzienu nogāzes. g) Ja nogāze ir pārāk stāva, nepļaujiet zāli uz tās. h) Esiet īpaši piesardzīgi, pagriežot zāles pļāvēju vai pievelkot to pie sevis.

i) Apturiet nazi (nažus), ja zāles pļāvējs jāapgāž, lai transportētu to pa citām virs-

mām nekā zāle vai pārvietotu zāles pļāvēju uz pļaujamo platību vai no tās. j) Nelietojiet zāles pļāvēju, ja aizsardzības ierīces vai aizsargrežģi, piemēram, atvaires plāksnes un / vai zāles savācēji ir bojāti vai noņemti. k) Piesardzīgi palaidiet ierīci vai nospiediet palaides slēdzi atbilstoši ražotāja ins- trukcijām. Uzmanieties, lai starp Jūsu kājām un nazi (nažiem) būtu pietiekoši liels attālums. l) Ieslēdzot zāles pļāvēju vai palaižot motoru, zāles pļāvēju nedrīkst apgāzt, izņe- mot gadījumus, kad zāles pļāvējs jāpaceļ darba gaitā. Šajā gadījumā apgāziet pļāvēju tikai tādā mērā, kādā tas ir nepieciešams, un paceliet tikai lietotājam pretī esošo pusi. m) Nepalaidiet motoru, ja Jūs stāvat izmešanas kanāla priekšā. n) Nepieļaujiet roku un kāju nonākšanu pie vai zem rotējošām detaļām. Vienmēr ievērojiet distanci no izmešanas atveres. o) Nekādā gadījumā nepaceliet un nepārnēsājiet zāles pļāvēju, ja motors darbojas.

) Apturiet motoru un izņemiet palaides atslēgu. Pārliecinieties, ka visas kustīgās detaļas ir pilnīgi apstājušās: – pirms atstājat zāles pļāvēju; – pirms novēršat bloķējumus vai aizsērējumus izmešanas kanālā; – pirms pārbaudāt, tīrāt zāles pļāvēju vai veicat kādus darbus ar to; – ja pļāvējs nonācis kontaktā ar svešķermeni. Identificējiet zāles pļāvēja bojājumus un veiciet nepiecie šamo remontu, pirms atkal ieslēdzat zāles pļāvēju vai strādājat ar to. Ja zāles pļāvējs sāk pārmērīgi vibrēt, nekavējoties pārbaudiet zāles pļāvēju: – identificējiet bojājumus; – veiciet nepieciešamo remontu bojātajām detaļām; – pārliecinieties, ka visi uzgriežņi, tapas un skrūves ir cieši pievilktas. Apkope un uzglabāšana a) Pārliecinieties par to, ka uzgriežņi, tapas un skrūves ir cieši pievilktas un ierīce ir drošā darba stāvoklī. b) Regulāri pārbaudiet, vai zāles savācējs nav nodilis un pilda savas funkcijas. c) Drošības apsvērumu dēļ nomainiet nolietotas vai bojātas detaļas. SVARĪGI! Lūdzu, uzmanīgi izlasiet un rūpīgi uzglabājiet šo lietošanas instrukciju. Simboli uz izstrādājuma: Izlasiet lietošanas instrukciju. Ievērojiet distanci. Esiet piesardzīgi! – Asi naži – pēc izslēgšanas naži turpina kustēties pēc inerces. Pievelciet bloķētājierīci pirms profilaktiskā remonta veikšanas. Pirms darba sākuma pārbaudiet drošību darba zonā. Pārbaudiet, vai tuvumā nav slēptu kabeļu. Uzliesmošanās risks! Īssavienojuma risks! Nesavienojiet akumulatora kontaktus ar metāla detaļām. Atslēgšana: Pirms tīrīšanas un tehniskās apkopes darbu veikšanas izņemiet akumulatoru.

Sargājiet izstrādājumu no lietus un jebkura cita veida mitruma.

d) Ja mašīna ir aprīkota ar vairākiem nažiem, lūdzu, ņemiet vērā, ka griežoties vienam nazim, var sākt griezties arī pārējie naži. e) Veicot mašīnas iestatījumus, uzmanieties, jau starp kustīgajiem nažiem un nekustīgajām mašīnas detaļām nenokļūtu pirksti. f) Ļaujiet motoram atdzist, pirms novietojat mašīnu glabāšanai. g) Veicot nažu apkopi, ņemiet vērā, ka naži var kustēties, pat ja barošanas avots ir atslēgts. h) Izmantojiet tikai oriģinālās rezerves daļas un piederumus. Papildus drošības norādījumi Drošs darbs ar akumulatoriem Izlasiet visus drošības norādījumus un instrukcijas. Drošības norādījumu un instrukciju neievērošanas rezultātā iespējams elektriskais trieciens, ugunsgrēka izcelšanās un / vai smagi savainojumu gūšana. Rūpīgi saglabājiet šīs instrukcijas. Lietojiet lādētāju tikai tad, ja varat pilnībā novērtēt visas funkcijas un izpildīt tās bez ierobežojumiem, vai arī esat saņēmis atbilstošas instrukcijas. v Ja bērni lieto ierīci, veic tās tīrīšanu un apkopi, uzraugiet viņus. Šādi tiks nodrošināts, ka bērni ar lādētāju nerotaļāsies. v Lādējiet tikai POWER FOR ALL sistēmas PBA tipa 18 V litija jonu aku- mulatorus, sākot ar 1,5 Ah kapacitāti (sākot ar 5 akumulatora šūnām). Akumulatoru spriegumam jāatbilst lādētāja akumulatoru lādēšanas spriegumam. Nelādējiet atkārtoti neuzlādējamus akumulatorus. Pretējā gadījumā pastāv ugunsgrēka izcelšanās risks un sprādzienbīstamība.

Sargājiet lādētāju no lietus un mitruma. Ūdens iekļūšana elektroierī- cē paaugstina elektriskā trieciena gūšanas risku. v Uzturiet lādētāju tīru. Netīrumu dēļ pastāv elektriskā trieciena gūšanas risks. v Pirms katras lietošanas pārbaudiet lādētāju, kabeli un kontaktspraud- ni. Nelietojiet lādētāju, ja konstatējat tajā bojājumus. Neatveriet lādētāju pats un uzticiet tā remontu tikai kvalificētiem speciālistiem. Remontam izmantojiet tikai oriģinālās rezerves daļas. Bojāti lādētāji, kabeļi un kontaktspraudņi paaugstina elektriskā trieciena gūšanas risku. v Nelietojiet lādētāju uz viegli uzliesmojošas pamatnes (piem., papīra, tekstilizstrādājumiem utt.) vai degošā vidē. Sasiluma dēļ, kas rodas lādētāja uzlādes laikā, pastāv uzliesmošanas risks. v Ja nepieciešams nomainīt pieslēgšanas vadu, nomaiņa jāveic GARDENA vai GARDENA pilnvarotam klientu apkalpošanas uzņēmumam, lai novērstu ar drošību saistītus apdraudējumus. v Nelietojiet izstrādājumu tā uzlādes laikā. v Šie drošības norādījumi attiecas tikai uz POWER FOR ALL sistēmas PBA 18 V litija jonu akumulatoriem. v Lietojiet akumulatoru tikai POWER FOR ALL sistēmas ražotāja izstrā- dājumos. Tikai šādi akumulators tiek aizsargāts pret bīstamu pārslodzi. v Uzlādējiet akumulatorus tikai ar lādētājiem, kurus iesaka ražotājs. Ja ar lādētāju, kas paredzēts noteiktam akumulatoru veidam, tiek lādēti citi akumulatori, pastāv uzliesmošanas risks. v Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora veiktspēju, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru lādētājā. v Uzglabājiet akumulatorus bērniem nepieejamā vietā. v Neatveriet akumulatoru. Pastāv īssavienojuma risks. v Akumulatora bojājumu un nepareizas lietošanas gadījumā no tā var izplūst tvaiki. Akumulators var aizdegties vai uzsprāgt. Pievadiet svaigu gaisu un sūdzību gadījumā lūdziet ārsta palīdzību. Tvaiki var kairināt elpceļus. v Nepareizas akumulatora lietošanas vai tajā radušos bojājumu gadīju- mā no akumulatora var izplūst degošs šķidrums. Izvairieties no pie- skaršanās tam. Nejaušas pieskaršanās gadījumā noskalojiet šķidrumu ar ūdeni. Ja šķidrums nonāk acīs, griezieties pie ārsta. Izplūstošs akumulatora šķidrums var izraisīt ādas kairinājumu vai apdegumus. v Akumulatora bojājuma gadījumā no tā var izplūst šķidrums un apš- ļakstīt līdzās esošos priekšmetus. Pārbaudiet skartās detaļas. Notīriet vai nepieciešamības gadījumā nomainiet tās. v Neveidojiet akumulatora īsslēgumu. Nelietotu akumulatoru turiet drošā attālumā no saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem maziem metāla priekšmetiem, kas var izraisīt kontaktu pār- vienošanu. Īsslēgums starp akumulatora kontaktiem var izraisīt apdegumus vai aizdeg- šanos. v Smaili priekšmeti, piemēram, naglas vai skrūvgrieži, vai ārēja spēka iedarbība var nodarīt akumulatoram bojājumus. Iespējams iekšējs īsslēgums un akumulators var aizdegties, dūmot, sprāgt vai pārkarst. v Nekādā gadījumā neveiciet bojātu akumulatoru apkopi. Jebkāda veida akumulatoru apkopi atļauts veikt tikai ražotājam vai pilnvarotam klientu apkalpošanas uzņēmumam.

Aizsargājiet akumulatoru pret karstumu, piem., arī pret ilgstošu saules staru iedarbību, uguni, netīrumiem, ūdeni un mitrumu. Sprādzienbīstamība un īssavienojuma risks. v Lietojiet un glabājiet akumulatoru tikai apkārtējās vides temperatūrā no – 20 °C līdz + 50 °C. Piem., neatstājiet akumulatoru vasarā automašīnā. Ja temperatūra ir < 0 °C, atkarībā no ierīces var samazināties tās veiktspēja. v Lādējiet akumulatoru tikai apkārtējās vides temperatūrā no 0 °C līdz + 45 °C. Uzlāde ārpus norādītā temperatūras diapazona var nodarīt bojājumus akumulatoram vai paaugstināt uzliesmošanas risku. Elektriskā drošība BĪSTAMI! Sirds apstāšanās! Šīs izstrādājums darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var ietekmēt pasīvu vai aktīvu medicīnisko implantā- tu funkcionēšanu. Lai nepieļautu tādas situācijas, kurās cilvēki var gūt smagus vai nāvīgus ievainojumus, cilvēkiem ar medicīnisko implantātu pirms izstrādājuma lietošanas ieteicams konsultēties ar ārstu vai implan- tāta ražotāju. Lietojiet ar akumulatoru darbināmo izstrādājumu tikai temperatūrā no – 10 °C līdz 40 °C. Nelietojiet izstrādājumu mitrā vidē. Aizsargājiet akumulatora kontaktus no mitruma. Individuālā drošība BĪSTAMI! Nosmakšanas risks! Mazas detaļas var viegli norīt. Polietilēna maisiņš rada nosmakšanas risku maziem bērniem. Montāžas darbu izpildes laikā turiet mazus bērnus drošā attālumā. Nelietojiet palaišanas sviras pamišus. Izjaukt izstrādājumu drīkst tikai līdz tādam stāvoklim, kādā izstrādājums tiek piegādāts. Valkājiet cimdus, neslīdošus apavus un aizsargbrilles. Palaidiet zāles pļāvēju tikai ar vertikāli montētu rokturi. Nepieļaujiet zāles pļāvēja pārslodzi. Nestrādājiet ar izstrādājumu, ja esat noguris vai slims vai arī atrodaties narkotisko vielu vai alkohola reibumā, kā arī tad, ja pirms tam esat lietojis medikamentus.

BĪSTAMI! Miesas bojājums! Ja izstrādājums sāk darboties nekontrolēti, pastāv grieztu brūču gūšanas risks. v Uzgaidiet, līdz nazis ir pilnīgi apstājies, izņemiet drošības atslēgu un uzvelciet cimdus, pirms veicat izstrādājuma montāžu. Apakšējo kātu montāža [ Att. A1 ]:

1. Iebīdiet apakšējos kātus

Pārliecinieties, ka kāti

ir pilnīgi iesprausti un kātu caurumi sakrīt ar caurumiem kātu turētājos.

3. Ievietojiet spārnskrūvi

pļāvēja vītņcaurumā.

4. Cieši pievelciet spārnskrūvi

Augšējā kāta montāža [ Att. A2 ]:

1. Uzspraudiet augšējo kātu

uz apakšējiem kātiem

Pārliecinieties, ka kāti ir pilnīgi iesprausti un caurumi kātos ir pareizi izvirzīti.

4. Cieši pievelciet spārnuzgriežņus

Kabeļa piestiprinā šanapie kāta [ Att. A3 ]: v Piestipriniet kabeli

pie kāta ar aizspiedņu

palīdzību. Uzmanieties, lai kabelis netiktu saspiests starp augšējo un apakšējo kātu. Zāles savācējgroza montāža [ Att. A4 / A5 ]:

uz zāles savācējgrozu. Pārliecinieties par to, ka vāks ir pareizi izvietots uz zāles savācējgroza.

uz zāles savācējgroza tā, lai savienojumi dzirdami nofiksētos. Pārliecinieties par to, ka visi savienojumi ir nofiksējušies.

uz zāles savācējgroza tā, lai savienojumi dzirdami nofiksētos.

4. No augšas iespiediet izmešanas tekni

zāles savācējgrozā un pavelciet izmešanas tekni

uz priekšu, līdz tā dzirdami nofiksētos. 14621-20.960.01.indd 142 03.11.20 18:22LV

BĪSTAMI! Miesas bojājums! Ja izstrādājums sāk darboties nekontrolēti, pastāv grieztu brūču gūšanas risks. v Uzgaidiet, līdz nazis ir pilnīgi apstājies, pēc tam izņemiet drošības atslēgu un uzvelciet cimdus, pirms veicat izstrādā- juma iestatīšanu vai transportēšanu. Akumulatora uzlādēšana [ Att. O1 / O2 / O3 ]: UZMANĪBU! v Ievērojiet tīkla spriegumu! Strāvas avota spriegumam jāsakrīt ar norādēm lādētāja tehnisko datu plāksnītē. Ar akumulatoru darbināmajam GARDENA zāles pļāvējam, preces nr. 14621-55, akumulators un lādētājs piegādes komplektā nav iekļauti. Pateicoties viedajam uzlādes procesam, akumulatora uzlādes stāvoklis tiek atpazīts automātiski un atkarībā no akumulatora temperatūras un sprieguma tas tiek lādēts ar optimālu lādēšanas strāvu. Šādi akumulators tiek saudzēts un, paliekot lādētājā, vienmēr ir pilnībā uzlādēts.

2. Nospiediet atbloķēšanas taustiņus

akumulatora turētāja

3. Pieslēdziet akumulatora lādētāju

akumulatora lādētāja

lādēšanas nodalījumā. Ja lādētāja akumulatora lādēšanas indikācija

mirgo zaļā krāsā, akumulators tiek lādēts. Ja akumulatoru lādēšanas indikācija

lādētājā pastāvīgi deg zaļā krāsā, tas nozīmē, ka akumulators ir pilnībā uzlādēts (lādēšanas ilgums skat. 7. TEHNISKIE DATI).

5. Lādēšanas laikā regulāri pārbaudiet uzlādes līmeni.

ir pilnībā uzlādēts, atvienojiet akumulatoru

un uzlādējiet otro akumulatoru. Indikāciju elementu nozīme: Indikācija lādētājā: Mirgojošs gaismas signāls (ātrs) zaļajā akumulatora lādēša-nasindikācijā

Par ātro uzlādes procesu signalizē zaļās akumulatora lādēšanas indikācijas ātra mirgošana. Norāde! Ātrais uzlādes process ir iespējams tikai tad, ja akumulatora temperatūra ir pieļaujamajā uzlādes temperatūras diapazonā skat. 7. TEHNISKIE DATI. Mirgojošs gaismas signāls (lēns) zaļajā akumulatora lādēša-nasindikācijā

Kad akumulatora uzlādes līmenis ir apm. 80 %, zaļā akumulatora lādēšanas indikācija

mirgo lēni. Akumulatoru var izņemt, lai uzreiz sāktu tā lietošanu.

Pastāvīgs gaismas signāls zaļajā aku- mulatora lādēšanas indikācijā

Full Zaļās akumulatora lādēšanas indikācijas

pastāvīgais gaismas signāls signalizē, ka akumulators ir pilnībā uzlādēts. Bez ievietota akumulatora akumulatora lādēšanas indikācijas

pastāvīgais gaismas signāls signalizē, ka tīkla kontaktdakša ir ievietota kontaktligzdā un lādētājs ir gatavs darbam. Pastāvīgs gaismas signāls sarkanajā akumulatora kļūdas indikācijā

Sarkanās akumulatora kļūdas indikācijas

pastāvīgais gaismas signāls signalizē, ka akumulatora temperatūra ir ārpus pieļaujamā temperatūras diapazona, skat. 7. TEHNISKIE DATI. Tiklīdz ir sasniegts pieļaujamais temperatūras diapazons, lādētājs automātiski pārslēdzas uz ātrās uzlādes režīmu. Mirgojošs gaismas signāls sarkanajā akumulatora kļūdas indikācijā

Sarkanās akumulatora kļūdas indikācijas

mirgojošais gaismas signāls signalizē par citu uzlādes procesa traucējumu, skat. 6. KĻŪDU NOVĒRŠANA.

Akumulatora lādēšanas stāvokļa indikācija

izstrādājumā [ Att. O4 / O7 ]: Pēc izstrādājuma iedarbināšanas 5 sekundes tiek rādīta akumula- tora lādēšanas stāvokļa indikācija

Akumulatora lādēšanas Akumulatora lādēšanas stāvoklis stāvokļa indikācija 67 – 100 % uzlādēts

deg zaļā krāsā 34 – 66 % uzlādēts

deg zaļā krāsā 11 – 33 % uzlādēts

deg zaļā krāsā 0 – 10 % uzlādēts

mirgo zaļā krāsā Ja gaismas diode

mirgo zaļā krāsā, akumulatoru nepieciešams uzlādēt. Ja kļūdas gaismas diode

deg vai mirgo, skat. 6. KĻŪDU NOVĒRŠANA. Griešanas augstuma ieregulēšana [ Att. O5 ]: Griešanas augstumu var ieregulēt 12 pozīcijās diapazonā 20 – 60 mm.

pulksteņu rādītāju kustības virzienā, lai samazinātu griešanas augstumu.

pretī pulksteņu rādītāju kustības virzienam, lai palielinātu griešanas augstumu. Lietot pļāvēju ar zāles savācējgrozu [ Att. O6 ]: BĪSTAMI! Miesas bojājums! Ja nazis griežas vai pļāvējs nekontrolēti sāk darboties, pastāv risks gūt grieztus savainojumus. v Uzgaidiet, līdz nazis ir pilnīgi apstājies, izņemiet drošības atslēgu un uzvelciet cimdus, pirms noņemat aizsargvāku. v Nepieļaujiet roku nokļūšanu izmešanas atverē.

1. Nedaudz paceliet aizsargvāku

2. Ievietojiet zāles savācējgrozu pļāvējā pie roktura

Pārliecinieties par to, ka zāles savācējgrozs ir stabili nofiksēts.

3. Palaidiet pļāvēju.

Pļaušanas laikā atveras uzpildes līmeņa indikators

. Ja indikators aizveras pļaušanas laikā, zāles savācējgrozs ir pilns.

4. Apturiet pļāvēju.

5. Nedaudz paceliet aizsargvāku

6. Noņemiet zāles savācējgrozu no roktura

7. Iztukšojiet zāles savācējgrozu.

Zāles pļāvēja palaišana [ Att. O1 /O7 ]: BĪSTAMI! Miesas bojājums! Ja tiekot atlaistai palaišanas svirai izstrādājums neapstā- jas, pastāv miesas bojājumu gūšanas risks. v Nedeaktivējiet drošības ierīces vai slēdžus. Piemēram, nenostipriniet palaišanas sviru pie roktura. Palaišana: Izstrādājums ir aprīkots ar divu roku drošības ierīci (palai šanas svira un drošības bloķētājs), kas novērš izstrādājuma nejaušu ieslēgšanu. Ir paredzētas divas palaišanas sviras

. Viena no tām jāizmanto palaišanai. Iesakām neizmantot 2 akumulatorus ar atšķirīgu kapacitāti.

akumulatoru turētājā

tā, lai tie dzirdami nofiksētos.

3. Iespraudiet drošības atslēgu

pļāvējā, un pagrieziet to stāvoklī 1.

4. Nospiediet drošības bloķētāju

Zāles pļāvējs sāk darboties un 5 sekundes tiek rādīta akumulatora lādēšanas stāvokļa indikācija

5. Atlaidiet drošības bloķētāju

2. Pagrieziet drošības atslēgu

stāvoklī 0 un izņemiet to, lai novērstu akumulatora izlādi. Rekomendācijas pļāvēja lietošanai: Ja izmešanas atverē ir palikušas zāles atliekas, atvelciet pļāvēju aptuveni uz 1 m atpakaļ, lai zāles atliekas varētu izkrist ārā uz apakšu. Zāliena optimālas kopšanas nodrošināšanai mēs iesakām regulāri pļaut zālienu, vismaz reizi nedēļā. Zāliens kļūst biezāks, ja tas tiek regulāri pļauts. 14621-20.960.01.indd 143 03.11.20 18:22LV

Pēc ilgākām pļaušanas pauzēm (pēc atvaļinājuma) sākuma pļaujiet ar lielāku pļaušanas augstumu, pēc tam šķērsvirzienā pļaujiet ar vajadzīgo pļaušanas augstumu. Pēc iespējas pļaujiet zālienu tikai tad, kad tas ir sauss. Kad zāles ir mitra, pļaušana var būt nevienmērīga. Pļaušanas ražīgums un akumulatora uzlāde: Ar vienu akumulatora uzlādi nopļaujamā zāliena platība ir atkarīga no dažādiem faktoriem, piemēram, no mitruma, zāles blīvuma un pļaušanas augstuma. Lai nopļautu pēc iespējas lielāku platību, neieslēdziet un neiz- slēdziet pļāvēju pārāk bieži, jo tādējādi tiek saīsināts akumulatora darbības laiks. Pieejamo pļaušanas ražīgumu akumulatora darbības laika ietvaros iespējams optimāli izmantot, izvēloties lielāku pļaušanas augstumu un zālienu pļaujot biežāk.

BĪSTAMI! Miesas bojājums! Ja izstrādājums sāk darboties nekontrolēti, pastāv grieztu brūču gūšanas risks. v Uzgaidiet, līdz nazis ir pilnīgi apstājies, pēc tam izņemiet drošības atslēgu un uzvelciet cimdus, pirms veicat izstrādā- juma apkopi. Pļāvēja tīrīšana: BĪSTAMI! Miesas bojājums! Miesas bojājumu gūšanas risks un izstrādājuma sabojāšanas risks. v Nemazgājiet izstrādājumu ar ūdeni vai ūdens strūklu (īpaši augstspiediena ūdens strūklu). v Neizmantojiet tīrīšanai ķīmiskas vielas, ieskaitot benzīnu vai šķīdinātājus. Dažas vielas var bojāt svarīgas plastmasas detaļas. Ventilācijas atverēm vienmēr jābūt tīrām. Pļāvēja apakšējās daļas tīrīšana [ Att. M1 ]: Pļāvēja apakšējo daļu vienkāršāk tīrīt tieši pēc pļaušanas beigām.

1. Piesardzīgi nolieciet pļāvēju uz sāna.

2. Ar sukas palīdzību iztīriet apakšējo daļu, nazi un izmešanas

(tīrīšanai neizmantojiet asus priekšmetus). Pļāvēja augšējās daļas un zāles savācējgroza tīrīšana:

1. Noslauciet augšējo daļu ar mitru auduma gabalu.

2. Iztīriet ventilācijas atveres un zāles savācējgrozu ar mīkstas sukas

palīdzību (tīrīšanai neizmantojiet asus priekšmetus). Akumulatora un akumulatora lādētāja tīrīšana: Pirms pieslēgt akumulatora lādētāju, pārliecinieties, kas akumulatora un akumulatora lādētāja virsmas un kontakti ir tīri un sausi. Nemazgājiet zem tekoša ūdens. v Akumulatora lādētājs: Kontaktu un plastmasas detaļu tīrīšanai izmantojiet mīkstu un sausu lupatiņu. v Akumulators: Ik pa laikam ar mīkstu, tīru un sausu otu iztīriet akumulatora ventilācijas spraugas un pieslēgumus.

Ekspluatācijas pārtraukšana: [ Att. S1 ]: Uzglabājiet izstrādājumu bērniem nepieejamā vietā.

1. Pagrieziet drošības atslēgu stāvoklī 0 un izņemiet to, lai novērstu

3. Uzlādējiet akumulatoru.

4. Iztīriet pļāvēju, akumulatoru un lādētāju (skat. 4. APKOPE).

5. Lai uzglabāšanas laikā pļāvējs aizņemtu pēc iespējas mazāk vietas,

atvienojiet spārnuzgriežņus

, lai kātu varētu viegli salikt. Uzmanieties, lai kabelis netiktu saspiests starp augšējo un apakšējo kātu.

6. Uzglabājiet pļāvēju, akumulatoru un akumulatora lādētāju sausā,

slēgtā un drošā vietā, kur nav iespējama salna. Utilizācija: (saskaņā ar Direktīvu 2012/19/ES) Izstrādājumu nedrīkst utilizēt kopā ar parastiem sadzīves atkritu- miem. Tas ir utilizējams saskaņā ar vietējām vides aizsardzības prasībām. SVARĪGI! v Nododiet izstrādājumu utilizācijai tuvākajā atkritumu apsaimniekošanas uzņēmumā. Akumulatora utilizācija: Li-ion GARDENA akumulators satur litija jonu šūnas, kas pēc ekspluatā- cijas beigām jāutilizē atsevišķi no sadzīves atkritumiem. SVARĪGI! v Nododiet akumulatorus utilizācijai tuvākajā atkritumu apsaimniekošanas uzņēmumā.

1. Pilnīgi izlādējiet litija jonu šūnas (griezieties GARDENA servisā).

2. Nodrošiniet litija jonu šūnu kontaktus pret īssavienojumu.

3. Pareizi utilizējiet litija jonu šūnas.

BĪSTAMI! Miesas bojājums! Ja izstrādājums sāk darboties nekontrolēti, pastāv grieztu brūču gūšanas risks. v Uzgaidiet, līdz nazis ir pilnīgi apstājies, pēc tam izņemiet drošības atslēgu un uzvelciet cimdus, pirms sākat novērst izstrādājuma kļūdas. Nažu nomaiņa: BĪSTAMI! Miesas bojājums! Ja nazis ir bojāts, deformēts vai griežas nelīdzsvaroti vai ir bojātas naža malas ir bojātas, pastāv grieztu savainojumu gūšanas risks. v Nelietojiet pļāvēju ar bojātu vai deformētu nazi, nelīdzsvarotu nazi vai nazi ar bojātām malām. v Papildus neasiniet nazi. GARDENA rezerves daļas var iegādāties specializētā GARDENA veikalā vai GARDENA servisā. Izmantojiet tikai oriģinālos GARDENA nažus:

• GARDENA rezerves nazis preces nr. 4100 v Uzticiet naža nomaiņu GARDENA servisam vai GARDENA autorizētam veikalam, ar kuru ir noslēgt līgums par klientu apkalpošanu. Problēma Iespējamais cēlonis Risinājums Motors ir bloķēts un izraisa troksni Motors ir bloķēts. v Aizvāciet šķērsli. Pļaušanas augstums ir pārāk mazs.

Iestatiet lielāku pļaušanas augstumu.Skaļš troksnis, pļāvējs klaudzēMotora, nostiprinājuma vai pļāvēja korpusa skrūves ir atslābinājušās.

Uzticiet skrūvju pievilkšanu GARDENA servisam vai GARDENA autorizētam veika-lam, ar kuru ir noslēgt līgums par klientu apkalpošanu. Pļāvējs nevienmērīgi kustas un stipri vibrē Nazis ir bojāts / nodilis vai naža turētājs ir atslābinājies.

Uzticiet naža pievilkšanu vai nomaiņu GARDENA servisam vai GARDENA autorizētam veikalam, ar kuru ir noslēgt līgums par klientu apkalpo šanu.Nazis ir ļoti netīrs. v Iztīriet pļāvēju (skat. 4. APKOPE). Ja problēmu nav izdevies novērst, lūdzu, griezieties GARDENA servisā.Zāliens nav pļauts vienmērīgiNazis ir neass vai bojāts. v Nomainiet nazi GARDENA servisā.Pļaušanas augstums ir pārāk mazs.

Iestatiet lielāku pļaušanas augstumu.Pļāvējs nesāk darboties vai apstājas.Gaismas diode mirgo zaļā krāsā [ Att. O4 ] Akumulators ir tukšs. v Uzlādējiet akumulatoru. 14621-20.960.01.indd 144 03.11.20 18:22LV

Problēma Iespējamais cēlonis Risinājums Pļāvējs nesāk darboties vai apstājas.Kļūdas gaismas diode

deg sarkanā krāsā [ Att. O4 ]Akumulatora temperatūra ārpus pieļaujamā diapazona.

Pagaidiet, līdz akumulatora temperatūra atkal ir robežās no 0 °C līdz + 45 °C. Nodalījumā starp pļāvēja aku- mulatora kontaktiem atrodas ūdens pilieni vai mitrums. v Nosusiniet ūdens pilienus / mitrumu ar sausu lupatiņu.Motors ir bloķēts. v Aizvāciet šķērsli. Iedarbiniet vēlreiz.Pļāvējs nesāk darboties vai apstājas.Kļūdas gaismas diode

mirgo sarkanā krāsā [ Att. O4 ] Izstrādājums ir bojāts. v Vērsieties GARDENA servisā. Pļāvējs nesāk darboties vai apstājas.Kļūdas gaismas diode

nedeg [ Att. O4 ]Akumulators nav līdz galam ievietots akumulatora turētājā.

Ievietojiet akumulatoru līdz galam turētājā, līdz akumula- tors dzirdami nofiksējas.Drošības atslēga nav pagriezta stāvoklī 1.

Pagrieziet drošības atslēgu stāvoklī 1.Akumulators ir bojāts. v Nomainiet akumulatoru. Izstrādājums ir bojāts. v Vērsieties GARDENA servisā. Uzlāde nav iespējama.Zaļā akumulatora lādēšanas indikācija

deg bez pārtraukuma.Sarkanā akumulatora kļūdas indikācija mirgo.[ Att. O3 ]Akumulators nav uzstādīts (pareizi).

Uzstādiet akumulatoru pareizi uz lādētāja.Akumulatora kontakti ir netīri. v Notīriet akumulatora kontak- tus (piem., vairākas reizes ievietojiet un izņemot akumu-latoru. Ja nepieciešams nomainiet akumulatoru).Akumulatora temperatūra ārpus pieļaujamā lādēšanas temperatūras diapazona.

Pagaidiet, līdz akumulatora temperatūra atkal ir robežās no 0 °C līdz + 45 °C.Akumulators ir bojāts. v Nomainiet akumulatoru. Zaļā akumulatora lādēšanas indikācija / sarkanā akumulatora kļūdas indikācija nedeg [ Att. O3 ] Lādētāja tīkla kontaktdakša nav (pareizi) iesprausta.

Ievietojiet tīkla kontaktdakšu (līdz galam) kontaktligzdā.Kontaktligzda, tīkla kabelis vai lādētājs ir bojāti.

Pārbaudiet tīkla spriegumu. Nepieciešamības gadījumā uzticiet lādētāja pārbaudi autorizētam tigotājam, ar kuru ir noslēgts līgums par klientu apkalpošanu, vai GARDENA servisam. NORĀDE: Citu traucējumu rašanās gadījumā, lūdzu, griezieties tuvākajā GARDENA servisa centrā. Remontu drīkst veikt tikai GARDENA servisa centros vai GARDENA autorizētos specializētajos veikalos.

Ar akumulatoru darbināms zāles pļāvējs Vienība Vērtība (preces nr. 14621)Naža apgriezienu skaits apgr./min 3300Pļaušanas platums cm 32Pļaušanas augstuma iestatījums (12 pozīcijas)mm 20 – 60 Zāles savācējgroza tilpums l 30 Svars (bez akumulatora) kg 8,6Trokšņa spiediena līmenis L

2,5 Skaņas jaudas līmenis L

izmērītais / garantētais Nedrošība k

dB (A)84 / 85 0,9 Plaukstas un rokas vibrācija a vhw

0,5 1,5 Mērīšanas metode saskaņā ar: EN 60335-2-77 RL 2000/14/EC NORĀDE: Norādītā vibrāciju emisijas vērtība ir izmērīta pēc standarta pārbau- des metodes un to var izmantot elektroinstrumentu salīdzinājumam. Šo vērtību var izmantot arī pagaidu sprādzienbīstamības novērtēšanas procedūrai. Elektroinstrumenta faktiskās lietošanas laikā vibrāciju emisijas vērtība var būt atšķirīga. Sistēmas akumulators PBA 18V 2,5Ah W-B Vienība Vērtība (preces nr. 14903)Akumulatora spriegums V (DC) 18 Sistēmas akumulators PBA 18V 2,5Ah W-B Vienība Vērtība (preces nr. 14903)Akumulatora jauda Ah 2,5Elementu skaits (litija jonu) 5 Piemēroti POWER FOR ALL sistēmas akumulatora lādētāji: AL 18..CV. Akumulatora lādētājs AL 1830 CV P4A Vienība Vērtība (preces nr. 14901) Tīkla spriegums V (AC) 220 – 240 Tīkla frekvence Hz 50 – 60 Nominālā jauda W 26 Akumulatora lādēšanas spriegumsV (DC) 18Maks. akumulatora lādēšanas strāva A 3,0Akumulatora lādēšanas laiks 80 % / 97 – 100 % (apm.)PBA 18V 2,0Ah W-BPBA 18V 2,5Ah W-BPBA 18V 4,0Ah W-C

32 / 4540 / 6064 / 95Pieļaujamais uzlādes temperatūras diapazons°C 0 – 45Svars atbilstoši EPTA procedūrai 01:2014kg 0,17Aizsardzības klase / II Piemēroti POWER FOR ALL sistēmas akumulatori: PBA 18 V.

GARDENA Rezerves naži Neasu nažu nomaiņai. preces nr. 4100 GARDENA Sistēmas akumulators PBA 18V/45 P4APBA 18V/72 P4AAkumulators papildus darba laikam vai nomaiņai. preces nr. 14903preces nr. 14905GARDENA Ātrais akumu-latorulādētājs AL 1830 CV P4AĀtrai POWER FOR ALL sistēmas akumulatoru PBA 18 V..W-.. uzlādei.preces nr. 14901

Serviss: Lūdzu, griezieties pēc adreses, kas norādīta otrajā pusē. Garantijas paziņojums: Garantijas prasības gadījumā no jums netiks ieturēta maksa par sniegta- jiem apkopes pakalpojumiem. GARDENA Manufacturing GmbH visiem GARDENA oriģinālajiem, jauna- jiem izstrādājumam sniedz 2gadu garantiju, sākot ar izstrādājumu pirmrei- zējās iegādes dienu, ja šie izstrādājumi tikuši izmantoti vienīgi privātām vajadzībām. Šī ražotāja garantija nav attiecināma uz otrējā tirgū iegādātiem izstrādājumiem. Šī garantija attiecas uz visiem būtiskajiem izstrādājuma trūkumiem, kas ir acīmredzami saistīti ar materiāla defektiem vai ražošanas kļūdām. Garan tijas noteikumi tiek izpildīti, piegādājot pilnībā darboties spējīgu rezerves izstrādājumu vai bez maksas saremontējot mums atsūtīto bojāto izstrādājumu; mēs paturam tiesības izvēlēties starp šīm iespējām. Uz šo pakalpojumu attiecas šādi noteikumi.

• Izstrādājums lietots paredzētajam nolūkam, saskaņā ar lietošanas norādījumos iekļautajiem ieteikumiem.

• Ne pircējs, ne kādas trešās personas nav mēģinājušas patstāvīgi atvērt izstrādājumu vai veikt tā remontu.

• Darbināšanai ir tikušas izmantotas tikai oriģinālās GARDENA rezerves un dilstošās detaļas.

• Pirkuma čeka uzrādīšana. Garantija nav attiecināma uz detaļu un komponentu (piemēram, nažu, nažu stiprinājuma daļu, turbīnu, apgaismes līdzekļu, ķīļsiksnu un zobsiksnu, darba ratu, gaisa filtru, aizdedzes sveču) normālu nodilumu, optiskām izmaiņām, kā arī uz dilstošajām un patērējamajām detaļām. Šī ražotāja garantija paredz vienīgi izstrādājuma apmaiņu un remontu saskaņā ar iepriekš minētajiem nosacījumiem. Citu mums kā ražotājam izvirzītu prasību apmierināšana, piemēram, zaudējumu atlīdzināšanu, ražotāja garantija neparedz. Šī ražotāja garantija neskar likumā un līgumā 14621-20.960.01.indd 145 03.11.20 18:22LV
