LIETOŠANAS INSTRUKCIJA PowerMax 36 E GARDENA

Elektriskā zāles plaujmašīna

WICHTIGE INFORMATION

LV Sākotnējās instrukcijas. Pirms lietošanas izlasiet un saglabājiet turpmākām uzzinām.

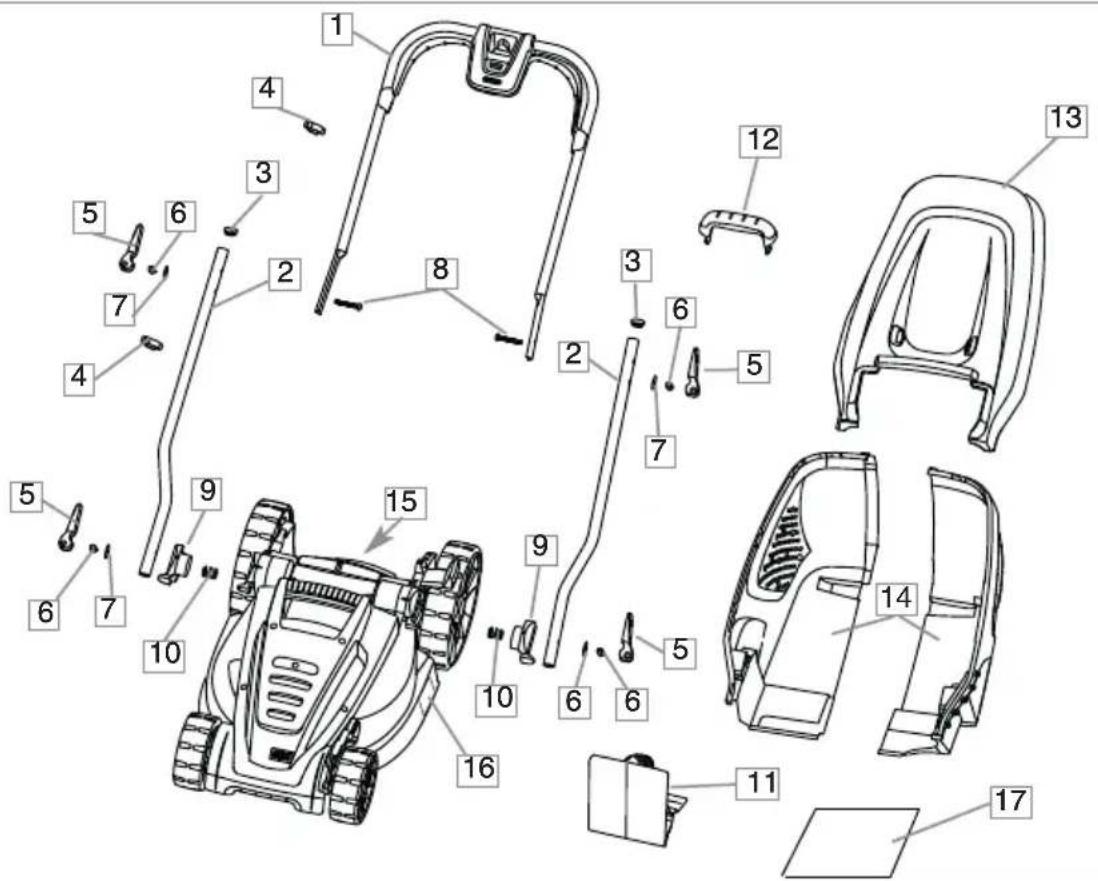

1. Augšējais rokturis

2. Apakšējais rokturis x 2

3. Apakšējā roktura tapa x 2

4. Kabela skava x 2

5. Ekscentra slēdzis x 4

6. Cilindriskais uzgrieznis x 4

7. Blīvējums x4

8. Skrūve x4

9. Šarnīrs x 2

10. Atspere x 2

11. Mulčešanas ieliktnis

12. Zāles savācējgroza rokturis

13 Zāles savācējgroza augšdala

14 Zāles savācējgroza apakšdala x 2

1. Brīdinājuma simboli

2. Izstrādājuma datu uzlīme

3. Lietošanas rokasgrāmata

Ja šo izstrādājumu neizmanto pareizi, tas var būt bīstams! Šis izstrādājums var nopietni savainot operatoru un citus cilvēkus. Izmantojot šo izstrādājumu, jāievēro visi brīdinājumi un drošības norādījumi, lai nodrošinātu piemērotu drošības un efektivitates līmeni. Operators ir atbildīgs par šo rokasgrāmatā iekļauto un uz izstrādājuma atzīmēto brīdinājumu un drošības norādījumu ievērošanu. Nekad neizmantojiet šo izstrādājumu, ja raāotāja nodrošinātais zāles savācējgrozs vai aizsargi neatrodas pareizajā stāvoklī.

Uz izstrādājuma norādīto simbolu skaidrojums

Brīdinājums

Uzmanīgi izlasiet lietotāja norādījumus, lai pārliecinātos, ka pārzināt visas kontrolierīces un to funkcijas.

Kad izstrādājums darbojas, vienmēr turiet to zemē. Sasverot vai paceļot šo izstrādājumu, var tikt izmesti akmeni.

Neļaujiet jums pietuvoties citiem cilvēkiem. Nestrādājiet ar izstrādājumu, kamēr tā tuvumā atrodas citi cilvēki, it īpaši bērni, kā arī mājdzīvnieki.

Sargieties no asmeniem — pirms apkopes (vai ari, ja kabelis ir bojats) atvienojiet kontaktspraudni no elektrotikla. Asmeni turpina griezties ari pēc ierīces izslēgšanas.

Nenovietojiet padeves kabeli griešanas ierīču tuvumā

Vispārīgi jautājumi

1. Šo izstrādājumu nav paredzēts lietot personām (ieskaitot 2. bērnus), kurām ir ierobežotas fiziskas, sensorās vai garīgās spējas un trūkst pieredzes un zināšanu, izņemot gadījumus, kad izstrādājuma lietošana notiek tādas personas pārraudzībā, kas ir atbildīga par viņu drošību, vai tā ir 3. sniegusi apmācību par izstrādājuma lietošanu. Bērni ir jāpieskata, lai nodrošinātu, ka viņi nespēlējas ar izstrādājumu. Drošības nolūkos šo izstrādājumu nedrīkst Sa lietot bērni, kas jaunāki par 16 gadiem, un personas, kas naņiepazinušās ar šiem lietošanas norādījumiem.
2. Neļaujiet bērniem vai personām, kas nav iepazinušās ar šiem norādījumiem, lietot ierīci.
3. Apturiet ierīci, ja tuvumā atrodas cilvēki (it īpaši bērni) vai mājdzīvnieki.
4. Izmantojiet šo izstrādājumu tikai tādā veidā un tādu funkciju veikšanai, kādas aprakstītas šajos norādljumos.
5. Nekad nestrādājiet ar šo izstrādājumu, kad esat noguris, slims vai lietojis alkoholu, narkotikas vai medikamentus.
6. Operators vai lietotājs ir atbildīgs par negadījumiem vai riskiem, kas apdraud citas personas vai to Īpašumu.
7. Uzmanīgi izlasiet lietotāja norādījumus, lai pārliecinātos, ka pārzināt visas kontrolierīces un to funkcijas.

Elektrība

1. Lielbritānijas Standartu institūts iesaka izmantot atlikušās strāvas kēdes ierīci (R.C.D.) ar strāvas atslēgšanas funkciju, kas nodrošina, ka tās stiprums nepārsniedz 30mA. Pat ja ir uzstādīta R.C.D., 100% drošību tā garantēt nevar, un drošības apsvērumi jāievēro vienmēr. Pārbaudiet savu R.C.D. katru reizi, kad to izmantojat.
2. Pirms lietošanas pārliecinieties, vai kabelis nav bojāts vai novecojis. Ja atklājas, ka kabelis ir bojāts, nogādājiet to pilnvarotā klientu apkalpošanas centrā un lūdziet to apmainīt pret jaunu.
3. Neizmantojiet šo izstrādājumu, ja elektrības kabeli ir bojāti vai nodiluši.

4. Nekavējoties atvienojiet kabeli no elektrotikla, ja tas ir pārgriezts vai ja tam ir bojāta izolācija. Nepieskarieties elektrības kabelim, kamer nav atvienota elektropadeve. Nelabojiet pārgrieztu vai bojātu kabeli. Nomainiet to pret jaunu.

5. Spirālveida kabeli nedrīkst izmantot kā pagarinātāju, jo spirālveida kabeli var pārkarst un samazināt šī izstrādājuma efektivitāti.

6. Nodrošiniet atstatumu starp kabeli un izstrādājumu; vienmēr strādājiet pietiekamā attālumā no strāvas avota, pārvietojoties augšup un lejup, bet nekad pa aplveida trajektoriju.
7. Nevelciet kabeli ap asiem priekšmetiem.
8. Pirms kontaktdakšas, kabela savienotāja vai pagarinātāja atvienošanas vienmēr atslēdziet galveno elektropadeves slēdzi.
9. Atslēdziet, atvienojiet kontaktdakšu no elektrotikla un pārbaudiet elektrības vadu, vai tas nav bojāts vai novecojis, pirms satinat to uzglabāšanai. Nelabojiet bojātu vadu, nomainiet to pret jaunu. Izmantojiet tikai GARDENA rezerves kabeli.
10. Kabeli vienmēr tiniet uzmanīgi, nepieļaujiet tā salocīšanos.
11. Nekad nepārnēsājiet šo izstrādājumu aiz kabeļa.
12. Nekad neraujiet kabeli, lai atvienotu kādu kontaktdakšu.
13. Izmantojiet tikai mainstrāvu ar tādu spriegumu, kāds norādīts uz izstrādājuma datu uzlīmes.
14. Mūsu izstrādājumi ir divkārši izolēti atbilstoši standartam EN60335. Neviena izstrādājuma daļa nekādos apstāklos nedrīkst veidot savienojumu ar zemi.

Kabeli

Ja tiek lietoti pagarinātāji, tiem jāatbilst tālāk tabulā minētiem minimālajiem škērsgriezuma parametriem:

Spriegums Kabela Škērsgriezuma

garums dala

220-240V/50Hz līdz 20 m 1.5 mm ^2

1. Elektropadeves vadus un pagarinātājus var iegādāties jūsu vietējā apstiprinātajā apkopes centrā.

2. Izmantojiet tikai tādus vadu pagarinātājus, kas ir speciāli as paredzēti lietošanai ārpus telpām un kas atbilst šādām, specifikācijām: parasta gumija (60245 IEC 53), parasts PVC (60227 IEC 53) vai parasts PCP (60245 IEC 57)

3. Ja īsais savienojuma vads ir bojāts, tā aizstāšana jāuztic ražotājam, tā apkopes pārstāvim vai līdzīgas kvalifikācijas personām, lai novērstu iespējamo bīstamību. Sagatavošanās

Jav Kamēr izmantojat savu izstrādājumu, vienmēr valkājiet izturīgus apavus un garās bikses.Nelietojiet ierīci, ja esat ar basām kājām vai valējās sandalēs.

1. Pārliecinieties, ka maurinā nav sprunguļu, akmeņu, kaulu, vadu un netīrumu, jo asmens var tos izsviest.

2. Pirms mašīnas izmantošanas un pēc visa veida triecieniem pārbaudiet, vai nav manāmas diluma vai bojājumu pēdas, un, ja nepieciešams salabojiet.

3. Nodilušus vai bojātus asmeņus nomainiet kopā ar to stiprinājumiem, lai saglabātu līdzsvaru.

Izmantošana

1. Izmantojiet izstrādājumu tikai dienas gaismā vai labā mākslīgajā apgaismojumā.
2. Ja iespējams, neizmantojiet šo izstrādājumu slapjā zālē.
3. Slīpumā esiet īpaši piesardzīgs, lai nezaudētu līdzsvaru, un valkājiet neslīdošus apavus.
4. Nogāzē stumiet šo izstrādājumu škērsām, bet nekad augšup un lejup.
5. Mainot slīpumā virzienu, esiet īpaši piesardzīgs(-a). Soļojiet, bet nekad neskrieniet.
6. Neplaujiet īpaši stāvās nogāzēs.
7. Pārbaudiet, vai strādājot (it īpaši nogāzēs), ienemat drošu un stabilu stāvokli. Nelietojiet zāles plāvēju peldbaseinu vai dārza dīku tuvumā.
8. Strādājot ar zāles plāvēju, nekad nepārvietojieties atmuguriski, jo varat paklupt.
9. Nekad nep|aujiet, velkot zāles plāvēju pret sevi.
10. Pirms stumjat zāles plāvēju pa virsmu, kas nav zāle, izslēdziet to.
11. Nekad nestrādājiet ar izstrādājumu, ja tā aizsargi ir bojāti vai neatrodas savā vietā.
12. leslēdziet motoru saskaṇā ar instrukcijām un, turot

Drošība

pēdas atstatus no asmens.

1. Nesasveriet izstrādājumu, kamēr motors darbojas, izņen
2. Nelieciet rokas vai pēdas tuvu vai zem rotējošām dalām.
3. Nekad nepaceliet un nepārnēsājiet izstrādājumu, kad tas darbojas vai ir pieslēgts elektropadevei.
4. Atvienojiet kontaktdakšu no elektropadeves:

- pirms atstājat izstrādājumu bez uzraudzības uz jebkādu laikposmu;

• pirms nosprostojuma atbrīvošanas;
• pirms ierīces pārbaudīšanas un tīrīšanas vai citu darbu veikšanas ar to;
• ja ir notikusi sadursme ar kādu priekšmetu; neizmantojiet savu izstrādājumu, kamēr neesat pārliecināts, ka tas ir labā darba kārtībā;
• ja izstrādājums sāk neparasti vibrēt. Nekavājoties pārbaudiet. Pārlieku liela vibrācija var izraisīt savainojumus.

Apkope un uzglabāšana

otl.. Uzmanību! Nepieskarieties rotējošiem asmeniem
2. Nodrošiniet, lai visi uzgrieāni un skrūves būtu cieši pievilktas, lai būtu pārliecināts, ka izstrādājums ir drošā darba kārtībā.
3. Bieāi pārbaudiet zāles savācējgrozu, vai tas nav nodilis vai sabojājies.
4. Drošības nolūkos nomainiet nodilušas vai bojātas detaļas.
5. Izmantojiet tikai tādu rezerves asmeni un asmens skrūvi, kas šim izstrādājumam norādīta.
6. Izstrādājuma regulēšanas laikā piesargieties, lai neiesprostotu pirkstus starp mašīnas kustīgajām un nekustīgajām detaļām.
7. Uzglabājiet vēsā, sausā un bērniem nepieejamā vietā Neuzglabājiet ārā.

Kur lietot zāles pļāvēju GARDENA Powermax 36 E/42 E

Zāles plāvējs GARDENA ir paredzēts dārza mauriņu apstrādei.

Nelietojiet zāles plāvēju uz nogāzes, kas stāvāka par 20°.

Lai nepieļautu savainojumus, zāles pļāvēju nedrīkst

izmantot krūmāju, dzīvžogu, kā arī vīteņaugu vai uz jumtiem vai balkonu puku dobēs esošās zāles apgriešanai. Turklāt zāles plāvēju nedrīkst lietot zaru sasmalcināšanai vai zemes līdzināšanai.

SVARIGA INFORMACIJA

Saņemot no ražotāja ierīci, tās riteņi ir paceltā stāvoklī. Neieslēdziet ierīci, kamēr riteņi nav novietoti 5. stāvoklī (sk. A att.).

Apakšējo rokturu pievienošana zāles plāvējam

1. Pavelciet apakšējā roktura skrūvi, kamēr tā nofiksējas, kā tas parādīts B1 attēlā.
2. Uzlieciet uz skrūves atsperi (B2)
3. Novietojiet uz skrūves pagrieziena bloku (B3).
   Atkārtojiet iepriekš minētās darbības ierīces pretējā pusē.
4. levietojiet izcilna atslēgā cilindrisku uzgriezni, kā tas parādīts C1 attēlā.
5. Pārbaudot, vai apakšējais rokturis ir pareizā stāvoklī (C2) uzstādiet apakšējo rokturi (D1) uz skrūves (D2) līdz tas tiek cieši nostiprinats pagrieziena blokā (D3)
6. Novietojiet blīvējumu (D4) un ekscentra slēdzi (D5) uz skrūves (D2) un divreiz pagrieziet ekscentra

slēdzi pulksteņrādītāju kustības virzienā, kā norādīts E1. attēlā.

1. Atlokiet ekscentra slēdzi un pagrieziet to pulkstenrādītāju kustības virzienā (E2), līdz ir jūtama pretestība.
2. Pärliecinoties, ka reljefie markëjumi uz šarnīra un pamatnes ir izvietoti iepretim (E3), nolokiet ekscentra slēdzi lejup pret rokturi, kā norādīts E4. attēlā.
3. Izcilna atslēgu var saslēgt un atslēgt, kā tas parādīts E5 attēlā.

Atkārtojiet iepriekš minētās darbības ierīces pretējā pusē.

1. levietojiet katra apakšējā roktura virspusē tapas (E6).

Augšējo rokturu piestiprināšana pie apakšējiem rokturiem

1. levietojiet izci|na atslēgā cilindrisku uzgriezni, kā tas parādīts F1 attēlā.
2. Piestipriniet augšējo rokturi apakšējam rokturim, izmantojot skrūvi ar pusapaļu galvu, starpliku un izcīļna atslēgu, kā tas parādīts F2 attēlā.
3. Pagrieziet ekscentra slēdzi pulkstenrādītāju kustības virzienā, līdz ir jūtama viegla pretestība, kā norādīts

F3 attēlā.

1. Nolokiet ekscentra slēdzi lejup pret rokturi, kā norādīts F4. attēlā
2. Izciņa atslēgu var saslēgt un atslēgt, kā tas parādīts F5 attēlā.

Atkārtojiet iepriekš minētās darbības ierīces pretējā pusē.

Zāles tvertnes montāža

Zāles tvertnes roktura montāža

1. levietojiet zāles tvertnes rokturi zāles tvertnes augšpusē esošajās atverēs un bīdiet, līdz tas nofiksējas tam paredzētajā vietā(G1).
2. Skatoties uz vāka apakšpus(G2), pārbaudiet, vai zāles tvertnes roktura skavas ir cieši nostiprinātas.

Zāles tvertnes montāža

1. Saspiediet abas zāles tvertnes daļas kopā, izmantojot skavas. Pārbaudiet, vai skavas ir pareizi nostiprin(ātās)
2. Uzstādiet zāles tvertnes vāku uz zāles tvertnes, nostiprinot skavas. Pirms skavu nofiksēšanas pārbaudiet, vai tās atrodas pareizajā vie(12).

Pilnībā samontētas zāles tvertnes uzstādīšana uz zāles plāvēja.

1. Paceliet drošības atloku (J1).

2. Pārbaudiet, vai izvades tekne ir tīra un tajā nav gru(ā)

3. Novietojiet pilnībā samontēto zāles tvertni uz diviem pamatnes aizmugurē esošiem stiprinājuma punktiem (J3), kā tas parādīts K att.

4. Novietojiet zāles tvertnes virspusē drošības atloku. Pārbaudiet, vai zāles tvertne ir droši nostiprināta.

- SVARĪGI! PĒC UZSTĀDĪŠANAS PĀRBAUDIET, VAI STARP DROŠĪBAS ATLOKU UN ZĀLES TVERTNI NAV PALICIS ATSTATUMS.

• Lai veiktu nonemšanu, veiciet iepriekš minētās darbības pretējā secībā.
• Lai apstrādātu lielāka izmēra maurinu, kur zāles savākšana nav nepieciešama, varat lietot zāles plāvēju bez zāles tvertnes. Pārbaudiet, vai drošības atloks ir pilnībā aizvērts. Drošības atloka uzbūve ľauj griezt zāli tā, lai tā tiktu izvadīta aiz zāles plāvēja.

Griešanas augstuma regulēšana

• Griešanas augstums tiek pielāgots, paaugstinot vai pazeminot riteņus, šim nolūkam izmantojot regulēšanas sviru(L1).
• Šai ierīcei ir pieejami pieci griešanas augstumi (20 - 60 mm).

- PIEZIME

Parasti zālienu apstrādei ieteicams lietot vidēja augstuma griezumu. Ja griezums būs par zemu, tas ietekmēs zāliena kvalitāti un nopļautās zāles savākšanu.

Ierīces ieslēgšana un apturēšana

Zāles plāvēja ieslēgšana

1. Pievienojiet pagarinātāja kontaktspraudni sadales kārbas aizmugurē esošajai kontaktligzdai (M1).
2. Izveidojiet kabelī cilpu un izbīdiet to cauri atver(12).
3. Lai nostiprinātu cilpu, novietojiet to virs apskavas un izvelciet kabeli atpakal cauri atverei (M3).
4. Pieslēdziet zāles plāvēju elektrotīklam un ieslēdziet to. Lai nepieļautu nejaušu ieslēgšanos, sadales kārba ir aprīkota ar atblokēšanas pogu (M4).
5. Turiet nospiestu sadales kārbas atblokēšanas pogu

(M4) un pēc tam nospiediet vienu no ieslēgšanas/apturēšanas svirām virzienā uz augšējo ıkturi (M5).

1. Turpiniet spiest ieslēgšanas/apturēšanas sviru virzienā uz augšējo rokturi un atlaidiet atblokēšanas pog(M6).

- PIEZIME. Ierīce ir aprīkota ar divām ieslēgšanas/apturēšanas svirām. Jebkuru no tām var izmantot, lai ieslēgtu zāles plāvēju.

Zāles plāvēja apturēšana

1. Atlaidiet nospiesto ieslēgšanas/apturēšanas sviru.

Zāles tvertnē esošā zāles daudzuma noteikšanas lodziņš

- Zālei piepildot zāles tvertni, lodziņā būs redzams nopļautās zāles daudzums (N1).

- Kad lodziņš/zāles tvertne ir pilna, tā jāiztukšo.

Mulčas drupinātājs

Mulčēšanas ierīces lietošana

1. Zāles plāvējs ir aprīkots ar mulčas drupinātāj(P1).
2. Apturiet zāles plāvēja darbību, kā tas aprakstīts sadaļā "lerīces ieslēgšana un apturēšana".
3. Paceliet drošības atloku un ievietojiet mulčas drupinātāju

aizmugurējā izvades teknē(P2), pārbaudot, vai tas ir droši uzstādīts(P3).

1. Mulčas drupinātājs nepieļauj zāles uzkrāšanos, blokējot zem pamatnes esošo uzkrāšanas tvertī(P4).

Zāles plaušana

Šis izstrādājums ir paredzēts zāles plaušanai, izmantojot šādas metodes:-

1. Pielāgota zāles tvertne: zāle tiek efektīvi savākta un sablīvēta zāles tvertnē (Q1)
2. Pielāgots mulčas drupinātājs: nogrieztā zāles tiek smalki sasmalcināta, lai zālienam atdotu barības vielas (Q2)
3. Izmetējs aizmugurē: efektīvi nogriež garu zāli; nav nepieciešams iztukšot zāles tvertni (Q3)
4. Sāciet pļaut zāliena malu, kas atrodas tuvāk elektrības piegādes vietai, tādējādi kabelis atradīsies

Zāles plaušana

tajā vietā, kuru jau būsit nopļāvis.

1. Augšanas periodā plaujiet zālienu divreiz nedēlā. Zāliens var tikt bojāts, ja vienā reizē nopļausit vairāk par vienu trešdaļu no zāles garuma.
   Płaujot garu, biezu zāli, motora ātrums var samazināties; dzirdēsit motora darbības trokšņa izmaiņas. Ja motora ātrums samazinās, tas var izraisīt zāles pļāvēja pārslodzi, kā arī bojājumus. Płaujot garu, biezu zāli, ieteicams iestatit augstāku griešanas augstumu, tādējādi samazinot noslodzi. Skatiet sadaļu par griešanas augstuma regulēšanu

Nepārslogojiet zāles plāvēju

Zāles plāvēja apkope

Tīrīšana

• LIETOJIET CIMDUS!
- SVARĪGI: - Regulāri tīriet zāles plāvēju. Gaisa ieplūdes sistēmā vai zem pamatnes palikušās zāles dājīnas var izraisīt ugunsnelaimi.
1. Iztīriet zāles paliekas no pamatnes apakšas, izmantojot suku (R1).
2. Lietojot mīkstu suku, notīriet zāles daļiņas no gaisa ieplūdes vietām (R2), kā arī no izvades teknes (R3) un zāles tvertnes (R4).
3. Lietojot mīkstu suku, notīriet zāles atliekas no apskates lodziņa (R5).
4. Noslaukiet zāles plāvēja virsmu ar sausu drāniņu (R6).
- SVARĪGI:- nekad neizmantojiet ūdeni zāles plāvēja

tīrīšanai, jo tas var radīt zāles plāvēja bojājumus un padarīt garantiju nederīgu. Netīriet ierīci ar kīmiskām vielām, tostarp, petroleju vai škīdinātājiem - daži no tiem var sabojāt svarīgas plastmasas dajas.

Zāles plāvēja uzglabāšana

• Atlaidiet spārna fiksatorus, lai saliektu rokturus pāri ierīcei (S).
• Uzglabājiet ierīci sausā vietā, tādējādi aizsargājot zāles plāvēju pret bojājumiem.

Beidzoties zāles plaušanas sezonai

1. Ja nepieciešams, nomainiet uzmavas, uzgriežnus vai skrūves.
2. Rūpīgi notīriet zāles plāvēju.
3. Lai nepieļautu bojājumus, pārbaudiet, vai tiek pareizi uzglabāts strāvas kabelis.

Klūdu novēršanas ieteikumi

lerīce nedarbojas

1. Vai ir ievērota pareiza zāles plāvēja ieslēgšanas kārtība? Skatiet sadaļu “Zāles plāvēja ieslēgšana”
2. Vai ir ieslēgta barošana?
3. Pārbaudiet, vai kontaktspraudnī ir drošinātājs; ja tas ir bojāts, nomainiet to.
4. Vai drošinātājs izdedzis atkārtoti? Nekavējoties atvienojiet ierīci no elektrotīkla un sazinieties ar GARDENA klientu apkalpošanas centru.
5. Átvienojiet ierīci no elektrotikla.
6. Iztīriet gaisa ieplūdes atveru ārpusi, izvades tekni un pamatnes apakšpusi.
7. Paaugstiniet griešanas augstumu. Skatiet sadaļu par griešanas augstuma regulēšanu
8. Ja nopļautās zāles savākšana vēl arvien ir nepietiekama: Nekavējoties atvienojiet ierīci no elektrotīkla un sazinieties ar GARDENA klientu apkalpošanas centru.

Nepietiekama nop|autās zāles savākšana

Pārmērīga vibrācija

1. Atvienojiet ierīci no elektrotikla.
2. Pārbaudiet, vai asmens ir pareizi uzstādīts?
3. Ja asmens ir bojāts vai nolietojies, nomainiet to pret jaunu.
4. Ja vibrācija turpinās: Nekavējoties atvienojiet ierīci no elektrotīkla un sazinieties ar GARDENA klientu apkalpošanas centru.

Zāles plāvēju ir grūti pārvietot

1. Atvienojiet ierīci no elektrotikla.
2. Vietā, kur ir gara zāle vai nelīdzena virsma, paaugstiniet griezuma augstumu. Skatiet sadalu par griešanas augstuma regulēšanu.
3. Pârbaudiet, vai riteni un rullîši var netraucēti griezties.
4. Ja problēmu neizdodas novērst: Nekavējoties atvienojiet ierīci no elektrotīkla un sazinieties ar GARDENA klientu apkalpošanas centru.

Vides informācija

Uznēmuma Husqvarna UK Ltd izstrādājumi ir izgatavoti saskaņā ar vides pārvaldības sistēmu (ISO 14001), pēc iespējas izmantojot sastāvdaļas, kas izgatavotas videi nekaitīgā veidā atbilstoši uznēmuma tehnoloģiskajam procesam, un nodrošinot otrreizējās pārstrādes iespējas izstrādājuma dzīves cikla beigās.

• lepakojumu var izmantot otrreizējai pārstrādei, un plastmasas sastāvdaļu markējums (kur tas iespējams) ir paredzēts škirotai pārstrādei.
• Utilizējot izstrādājumu pēc tā kalpošanas mū āa beigām, jāņem vērā vides apsvērumi.
• Ja nepieciešams, vaicājiet par utilizāciju attiecī gajai vietējai iestādei.

Šis simbols uz izstrādājuma vai tā iepakojuma norāda, ka ar šo izstrādājumu nedrī kst rī koties kā ar mājsaimniecī bas atkritumiem. Tā vietā tas jānodod attiecī gajā atkritumu savākšanas punktā, lai veiktu elektriskā un elektroniskā aprī kojuma pārstrādi otrreizējai izmantošanai. Nodrošinot ka šī izstrādājuma pareizu utilizāciju, jū s palī dzēsiet novērst tā iespējamo negatī vo ietekmi uz vidi un cilvēku veselī bu, ko varētu izraisī t šī izstrādājuma nepareiza izmešana atkritumos. Lai saņemtu plašaku informāciju par šī izstrādājuma pārstrādāšanu otrreizējai izmantošanai, lū dzu, sazinieties ar savu vietējo pašvaldī bas biroju, mājsaimniecī bas atkritumu utilizācijas pakalpojumu sniedzēju vai veikalu, kurā iegādājāties šo izstrādājumu.

Garantija/apkope

GARDENA nodrošina šai ierīcei divu gadu garantiju (sākot no iegādes dienas). Šī garantija attiecas uz visiem bojājumiem, kas radušies ierīces materiālu vai ražošanas problemu del. Šīs garantijas laikā mēs vai nu nomainīsim ierīci pret jaunu, vai arī remontēsim to bez maksas, ja tiks ievēroti šādi nosacījumi:

• ierīce jālieto atbilstoši lietošanas instrukcijas prasībām;
• šī ierīce nav bojāta, tīrot ar ūdeni vai kimikālijām.
• ierīci nedrīkst labot ne lietotājs, ne kāda cita neautorizēta trešā puse.

Asmens ir nodilumam pakļauta daļa, tādēļ uz to garantija neattiecas. Šīs ierīces ražotāja garantija neietekmē lietotāja tiesības vērsties pret zāles plāvēja tirgotāju/pārdevēju. Ja zāles plāvējs Powermax 36 E/42 E darbojas nepareizi, lūdzu, atgrieziet bojāto ierīci kopā ar iegādes čeka kopiju un klūdas aprakstu apmaksāta sūtījuma veidā uz kādu no GARDENA klientu apkalpošanas centriem, kuru saraksts minēts uz šīs lietošanas norādījumu rokasgrāmatas aizmugurējā vāka.

Apkopes ieteikumi

• Izstrādājumu unikāli identificē izstrādājuma sudrabotā nominālo datu uzīme.
• Mēs iesakām veikt izstrādājuma apkopi vismaz reizi divpadsmit mēnešos vai biežāk.

ES Atbilstības deklarācija

Apakšā parakstijies uzņēmums GARDENA Manufacturing GmbH, kas atrodas Hans-Lorenser-Str. 40, D-89079 Ulm, ar šo apliecina, ka pēc izgatavošanas tālāk minētās ierīces atbilst saskaņotajām Eiropas Savienības direktīvām, kā arī Eiropas Savienības drošības standartiem un izstrādājumu noteiktajiem standartiem.Ja ierīces tiek pārveidotas bez mūsu piekrišanas, šis sertifikāts tiek anulēts.

Apzīmējums.... Lawnmower = Zāles plāvējs Tipa(-u) apzīmējums.... 36 E, 42 E Eiropas Padomes markēšanas gads.... 2008

ES direktivas: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU Saskaņotās Eiropas normas: EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Darba zonas emisijas LpA līmenis atbilstoši normai EN60335-2-77 ir minēts tabulā.

avhw (griešanas jaudas vidējā vērtība) vibrāciju vērtība atbilstoši normai EN ISO 20643 ir minēta tabulā. Trokšņa līmeņa LWA (garo vilņu absorbcijas) vērtības atbilstoši standartam 2000/14/EK ir minētas tabulā. Atbilstības novērtēšanas procedūra...... Annex VI

Tehniskās nodalas vadītājs

Tehniskās dokumentācijas īpašnieks

Tips:	36 E	42 E
Griešanas platums (cm)	36	42
Griešanas ierīces rotācijas ātrums (rpm)	3.850	3.600
Jauda (kW)	1.5	1.7
Izmērītā skaņas intensitāte L_WA (dB(A))	93	95
Garantētā skaņas intensitāte L_WA (dB(A))	96	96
Skaņas spiediens L_PA (dB(A))	80.4	84.9
Nedroši K_PA (dB(A))	2.5	2.5
Rokas / plaukstas vibrācija a_vhw (m/s ^2 )	1.56	1.53
Mainīgums K_ahw (m/s ^2 )	1.5	1.5
Svars (Kg)	13.5	13.9
