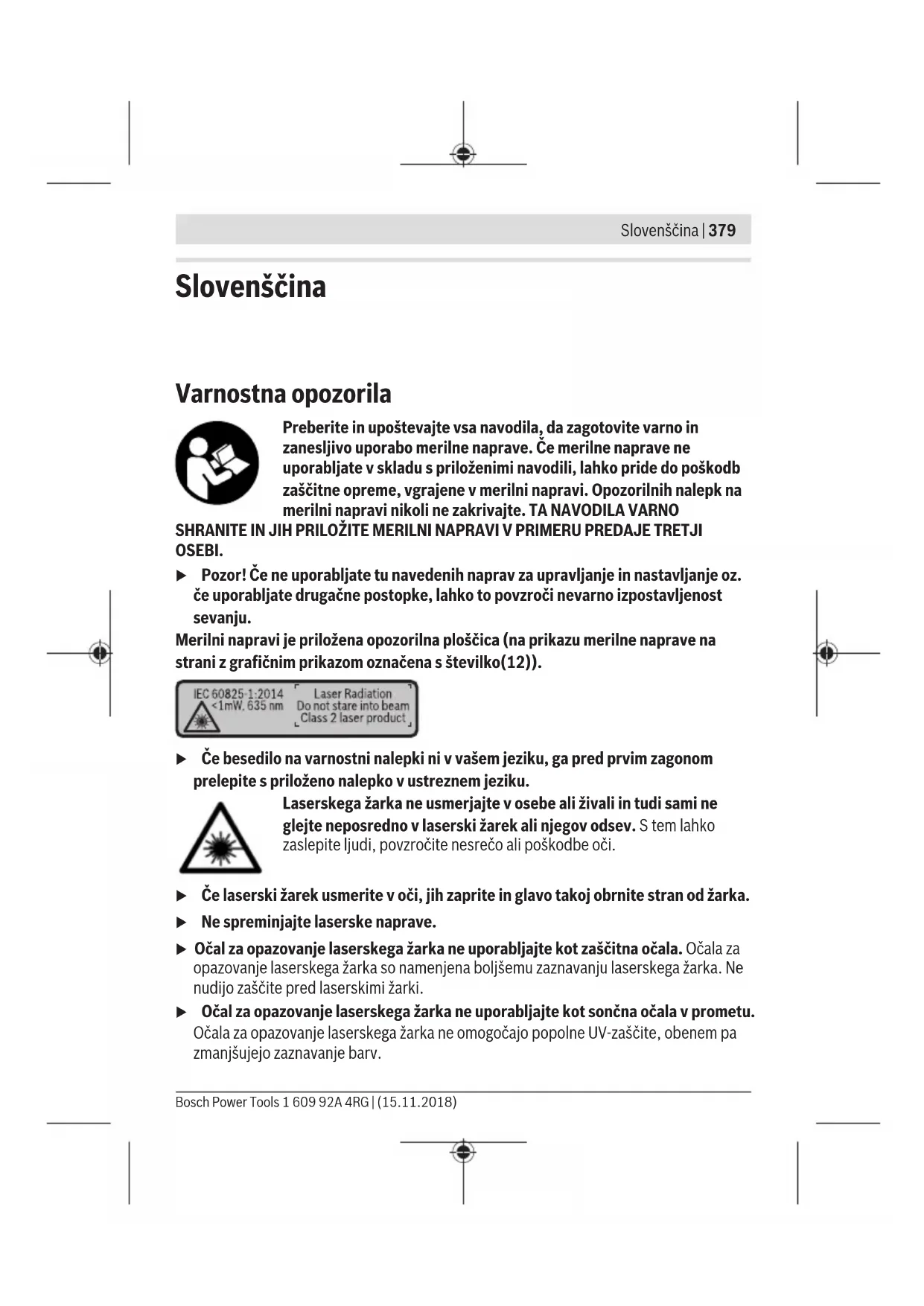

NAVODILA ZA UPORABO GLM 500 Professional BOSCH

(17) Očala za opazovanje laserskega žarka

Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora. Prikazni elementi (izbor) (a) Vrstica stanja (b) Referenčna točka merjenja (c) Prikaz baterij (d) Vrstice merilnih vrednosti (e) Vrstica z rezultatom (f) Merilne funkcije (g) Prikaz naklona (h) Osnovne nastavitve Tehnični podatki Digitalni laserski merilnik razdalj GLM 500 Številka izdelka 3 601 K72 H.. Nastavitev merske enote m, ft, in Merilno območje (tipično) 0,05–50 m

Merilno območje (tipični, neugodni pogoji) 20 m

Točnost meritve (tipična) ±1,5 mm

Najmanjša prikazovalna enota 0,5 mm Posredno merjenje razdalj in vodna tehtnica Merilno območje 0°–360° (4 x 90°) Merjenje naklonov Merilno območje 0°–360° (4 x 90°) Točnost meritve (tipična) ±0,2° C)D)E) Najmanjša prikazovalna enota 0,1° Slovenščina | 381 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)382 | Slovenščina 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Digitalni laserski merilnik razdalj GLM 500 Splošno (General) Delovna temperatura –10 °C ...+45°C

Samodejni izklop po pribl. – Laser 20 s – Merilna naprava (brez meritev) 5 min Teža po EPTA-Procedure 01:2014 0,10 kg Mere 106 x 45 x 24 mm Vrsta zaščite IP 54 (zaščita pred prahom in vdorom vode)

Bateriji 2 x 1,5 V LR03 (AAA)Digitalni laserski merilnik razdalj GLM 500 Akumulatorske celice 2 x 1,2 V HR03 (AAA) A) Pri merjenju od sprednjega roba merilne naprave velja za visoko odbojnost ciljne površine (npr. prebeljena stena), šibko osvetlitev ozadja in delovno temperaturo 25 °C. Prav tako je treba upoštevati odstopanje  ±0,05mm/m. B) Meritev od zadnjega roba merilne naprave, velja za nizko odbojnost ciljne površine (npr. temna stena), močno osvetlitev ozadja in delovno temperaturo od  –10 °C do +45 °C. Prav tako je treba upoštevati odstopanje  ±0,15 mm/m. C) Po umerjanju pri 0° in 90° je treba upoštevati še dodatno napako nagiba  ±0,01°/stopinjo do največ 45° (maks.). Kot referenčna točka za merjenje nagiba se uporablja leva stran merilne naprave. D) Pri delovni temperaturi 25°C E) Kot referenčna ravnina za merjenje nagiba se uporablja leva stran merilne naprave. F) Pri neprekinjenem merjenju je največja delovna temperatura +40 °C. G) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat. H) razen predala za baterije Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (11) na tipski ploščici. Namestitev Namestitev/menjava baterij Pri uporabi merilnega orodja priporočamo uporabo alkalnih manganskih baterij ali akumulatorskih baterij. Z 1,2-voltnimi baterijami boste morda opravili manj meritev kot z 1,5-voltnimi baterijami. Za odpiranje pokrovčka baterij (9) pritisnite na blokirni mehanizem (10) in snemite pokrovček baterij. Vstavite baterije oz. akumulatorske baterije. Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji. Ko se na prikazovalniku prvič prikaže prazen simbol za baterije, je možno opraviti še pribl. 100 meritev. Ko je prikazan prazen simbol za baterije v rdeči barvi, meritev ni več mogoče opravljati. Zamenjajte baterije oz. akumulatorske baterije. Zamenjati morate vedno vse baterije oz. akumulatorske baterije. Uporabite samo baterije ali akumulatorske baterije enega proizvajalca in z enako kapaciteto. u Če merilne naprave dlje časa ne boste uporabljali, iz nje odstranite baterije oz. akumulatorske baterije. Baterije in akumulatorske baterije lahko pri daljšem skladiščenju korodirajo in se samodejno izpraznijo. Slovenščina | 383 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)384 | Slovenščina 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Delovanje Uporaba u Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe. u Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem. u Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dalj časa v avtomobilu. Počakajte, da se temperatura merilne naprave pri večjih temperaturnih nihanjih najprej prilagodi, šele nato napravo uporabite. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave. u Preprečite močne udarce v merilno napravo in padce na tla. Po močnih zunanjih vplivih na merilno napravo morate pred nadaljevanjem dela vedno izvesti preverjanje natančnosti (glejte „Preverjanje natančnosti in umerjanje merjenja nagiba (glejte slikeE1–E2)“, Stran391). Vklop/izklop – Če želite vključiti merilno napravo in laser, kratko pritisnite na tipko za merjenje (2)

u Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje. Za izklop merilne naprave pritisnite in držite tipko za vklop in izklop (5) [ ]. Ob izklopu merilne naprave se vrednosti in nastavitve naprave, ki so v pomnilniku, ohranijo. Merjenje Ob vklopu je merilna naprava nastavljena na funkcijo merjenja razdalje. Za izbiro druge merilne funkcije pritisnite tipko (7) [Func]. Izberite želeno merilno funkcijo s tipko(3)[+] ali(8)[–] z menija (glejte „Merilne funkcije“, Stran385). Vklopite merilno funkcijo s tipko(7)[Func] ali z merilno tipko (2) [ ]. Referenčna točka za merjenje po vklopu je zadnji rob merilne naprave. Za menjavo referenčne točke (glejte „Izbira referenčne točke (glejte slikoA)“, Stran385). Postavite merilno napravo na želeno izhodiščno merilno mesto (npr. ob steno). Opomba: če ste merilno napravo vključili s tipko za vklop in izklop (5) [ ], kratko pritisnite tipko za merjenje (2) [ ], da vklopite laser.Za začetek merjenja pritisnite tipko za merjenje (2) [ ]. Po tem se laserski žarek izključi. Za novo meritev ponovite ta postopek. u Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje. Opomba: izmerjene vrednosti se navadno prikažejo v roku 0,5s in najpozneje po pribl. 4s. Čas merjenja je odvisen od razdalje, osvetljenosti in odbojnosti ciljne površine. Laserski žarek se po končanem merjenju samodejno izklopi. Izbira referenčne točke (glejte slikoA) Pri merjenju lahko izbirate med tremi različnimi referenčnimi točkami: – zadnji rob merilne naprave (npr. pri naleganju na stene), – sprednji rob merilne naprave (npr. pri merjenju ob roba mize), – sredina navoja (13) (npr. za meritve s stojalom) Za izbiro referenčne točke pritisnite tipko (4). Izberite želeno referenčno točke s tipko (3) [+] ali tipko (8) [–] ali tipko (4). Po vsakem vklopu merilne naprave je zadnji rob merilne naprave prednastavljen kot referenčna točka. Meni „osnovne nastavitve“ Za priklic menija „osnovne nastavitve“ (h) pritisnite in držite tipko (7) [Func]. Izberite ustrezno osnovno nastavitev in nato še želeno nastavitev. Če želite zapustiti meni „osnovne nastavitve“, pritisnite tipko za vklop in izklop (5) [ ]. Osvetlitev prikazovalnika Prikazovalnik je vedno osvetljen. Če v 20 sekundah ne pritisnete nobene tipke, se zaslon zaradi varčevanja z baterijo nekoliko zatemni. Merilne funkcije Meritev dolžine Izberite merjenje dolžine . Za vklop laserskega žarka na kratko pritisnite tipko za merjenje (2) [ ]. Za merjenje kratko pritisnite tipko za merjenje (2) [ ]. Merska vrednost se prikaže spodaj na prikazovalniku. Slovenščina | 385 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)386 | Slovenščina 1 609 92A 4RG | (15.11.2018) Bosch Power Tools

m7.620 Pri vsaki meritvi ponovite zgoraj navedene korake. Zadnja izmerjena vrednost je navedena na prikazovalniku spodaj, predzadnja nad njo itd. Neprekinjeno merjenje Pri neprekinjenem merjenju lahko merilno napravo pomikate k cilju, pri čemer se merilna vrednost aktualizira pribl. vsake 0,5 s. Od stene se lahko na primer oddaljite na želeno razdaljo, pri čemer je mogoče ves čas odčitavati dejansko razdaljo. Izberite neprekinjeno merjenje . Za vklop laserskega žarka na kratko pritisnite tipko za merjenje (2) [ ]. Premikajte merilno orodje tako dolgo, dokler se želena razdalja ne prikaže spodaj na prikazovalniku.

Prva izmerjena vrednost se prikaže zgoraj na prikazovalniku. Po končani drugi meritvi bo površina samodejno izračunana in prikazana. Rezultat je prikazan spodaj na prikazovalniku, posamezne izmerjene vrednosti pa nad njim. Merjenje prostornine Izberite merjenje prostornine . Nato eno za drugim izmerite širino, dolžino in globino, kot ste to storili pri meritvi dolžine. Med meritvami ostane laserski žarek vklopljen. Razdalja, ki jo je treba izmeriti, utripa na prikazovalniku za merjenje prostornine .1474.8 m

m10.160 Prva izmerjena vrednost se prikaže zgoraj na prikazovalniku. Po končani tretji meritvi bo prostornina samodejno izračunana in prikazana. Rezultat je prikazan spodaj na prikazovalniku, posamezne izmerjene vrednosti pa nad njim. Posredno merjenje razdalje Za indirektno merjenje razdalje so na razpolago tri merilne funkcije, s katerimi lahko izračunate različne poti. S posrednim merjenjem razdalje izračunate razdalje, ki jih ni moč neposredno izmeriti, npr. zaradi ovire, ki je napoti žarku ali ker ni na razpolago ciljne površine za reflekcijo. Ta postopek merjenja lahko uporabite samo v navpični smeri. Vsak odklon v vodoravno smer povzroči napake pri merjenju. Opomba: posredno merjenje razdalj je vedno manj točno od neposrednega merjenja razdalj. Merilne napake so lahko odvisno od uporabe večje kot pri neposrednem merjenju razdalj. Za izboljšanje točnosti meritev priporočamo uporabo stojala (pribor). Med posameznimi meritvami ostane laserski žarek vklopljen. a) Posredno merjenje višine (glejte slikoB) Izberite posredno merjenje višine . Pri tem pazite na to, da je merilna naprava na isti višini kot spodnja merilna točka. Nato nagnite merilno napravo na referenčno ravnino in razdaljo izmerite, kot bi merili dolžino „1“ (na prikazovalniku to označuje rdeča črta).

45° m20.000 45.0° Po koncu merjenja se rezultat merjenja dolžine „X“ prikaže v vrstici za rezultate (e). Izmerjene vrednosti za dolžino „1“ in kot „α“ so prikazane v vrstici z izmerjenimi vrednostmi (d). b) Dvojno posredno merjenje višine (glejte slikoC) Merilna naprava lahko posredno izmeri vse razdalje, ki so v navpični ravnini merilne naprave. Izberite dvojno posredno merjenje višine . Razdalji „1“ in „2“ merite po naslednjem vrstnem redu, kot bi merili dolžino. Slovenščina | 387 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)388 | Slovenščina 1 609 92A 4RG | (15.11.2018) Bosch Power Tools

-10° m10.154 45.0° m12.208 Po koncu merjenja se rezultat merjenja dolžine „X“ prikaže v vrstici za rezultate (e). Izmerjene vrednosti za dolžini „1“, „2“ in kot „α“ so prikazane v vrstici z izmerjenimi vrednostmi (d). Pazite na to, da referenčna točka merjenja (npr. zadnji rob merilne naprave) pri vseh posameznih meritvah med postopkom merjenja ostane vedno na istem mestu. c) Posredno merjenje dolžine (glejte slikoD) Izberite posredno merjenje dolžine . Pri tem pazite na to, da je merilna naprava na isti višini kot iskana merilna točka. Nato nagnite merilno napravo na referenčno točko in razdaljo izmerite, kot bi merili dolžino „1“.

60° m20.000 60.0° Po koncu merjenja se rezultat merjenja dolžine „X“ prikaže v vrstici za rezultate (e). Izmerjene vrednosti za dolžino „1“ in kot „α“ so prikazane v vrstici z izmerjenimi vrednostmi (d). Merjenje nagiba/digitalna vodna tehtnica Izberite merjenje nagiba/digitalno vodno tehtnico . Merilna naprava samodejno preklaplja med dvema načinoma. 1°2° 3° Digitalna tehtnica se uporablja za preverjanje vodoravne ali navpične poravnanosti objekta (npr. pralnega stroja, hladilnika itd.). Ko je nagib 3° prekoračen, krogla na prikazovalniku sveti rdeče. 36.0° Merjenje nagiba se uporablja za merjenje strmine ali naklona (npr. za stopnice, ograje, pri merjenju za nameščanje pohištva, prelaganju cevi itd.). Kot referenčna ravnina za merjenje nagiba se uporablja leva stran merilne naprave. Če med merilnim postopkom utripa prikaz, ste merilno napravo premočno nagnili na stran. Funkcije shranjevanja Vrednost oziroma rezultat vsake zaključene meritve se samodejno shrani. Prikazovalnik shranjenih vrednosti Priklicati je mogoče maksimalno 20 vrednosti (izmerjene vrednosti ali končne rezultate).Pritisnite tipko za shranjevanje (6) [ ].

Zgoraj na prikazovalniku je prikazana številka shranjene vrednosti, spodaj pripadajoča shranjena vrednost, levo pa pripadajoča merilna funkcija. Pritisnite tipko(3)[+], da se pomikate naprej po shranjenih vrednostih. Pritisnite tipko(8)[–], da se pomikate nazaj po shranjenih vrednostih. Če v pomnilniku ni na voljo nobena vrednost, se spodaj na prikazovalniku prikaže „0.000“ in zgoraj „0“. Najstarejša vrednost je v pomnilniku na položaju 1, najnovejša vrednost pa na položaju 20 (kadar je na voljo 20 shranjenih vrednosti). Ko shranite nadaljnjo vrednost, se v pomnilniku vedno izbriše najstarejša vrednost. Brisanje pomnilnika Za izbris shranjenih vrednosti pritisnite tipko za shranjevanje (6) [ ]. Nato na kratko pritisnite tipko za vklop in izklop (5) [ ], da prikazano vrednost izbrišete. Za brisanje vse vrednosti v pomnilniku pritisnite sočasno tipki (4) in tipko za vklop in izklop (5) [ ] ter nato izpustite tipko za vklop in izklop (5) [ ]. Seštevanje/odštevanje vrednosti Izmerjene vrednosti ali končne rezultate je mogoče seštevati in odštevati. Seštevanje vrednosti Naslednji primer prikazuje seštevanje površin: Izmerite eno površino v skladu z razdelkom Merjenje površine (glejte „Merjenje površine“, Stran386).
