MANUAL DE UTILIZARE GLM 500 Professional BOSCH

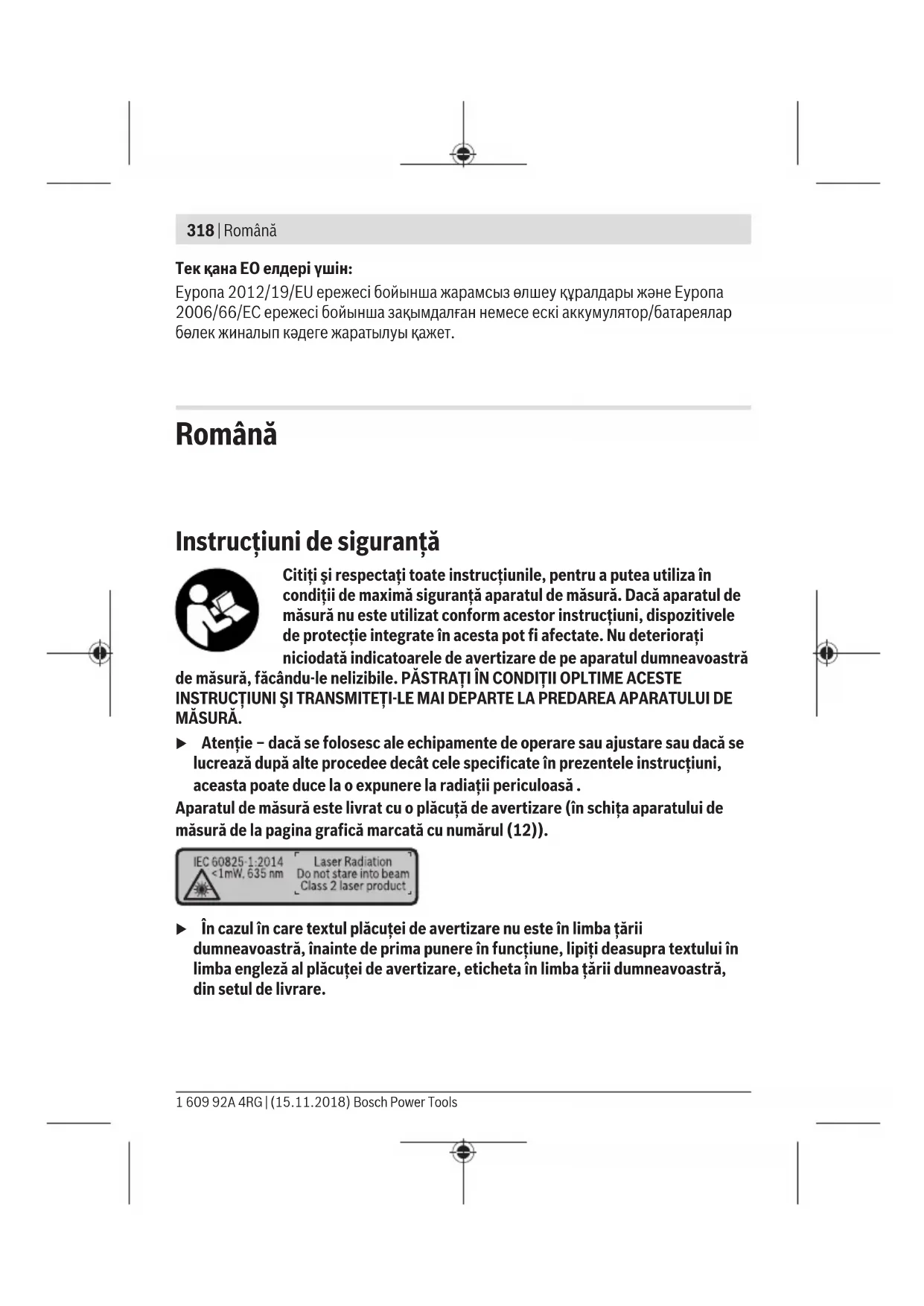

Кәдеге жарату Өлшеу құралын, оның жабдықтары мен қаптамасын қоршаған ортаны қорғайтын кәдеге жарату орнына тапсыру қажет. Өлшеу құралдарын және аккумуляторларды/батареяларды үй қоқысына тастамаңыз! Қазақ | 317 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)318 | Română 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Тек қана ЕО елдері үшін: Еуропа 2012/19/EU ережесі бойынша жарамсыз өлшеу құралдары және Еуропа 2006/66/EC ережесі бойынша зақымдалған немесе ескі аккумулятор/батареялар бөлек жиналып кәдеге жаратылуы қажет. Română Instrucţiuni de siguranţă Citiţi şi respectaţi toate instrucţiunile, pentru a putea utiliza în condiţii de maximă siguranţă aparatul de măsură. Dacă aparatul de măsură nu este utilizat conform acestor instrucţiuni, dispozitivele de protecţie integrate în acesta pot fi afectate. Nu deterioraţi niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile. PĂSTRAŢI ÎN CONDIŢII OPLTIME ACESTE INSTRUCŢIUNI ŞI TRANSMITEŢI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ. u Atenţie – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucţiuni, aceasta poate duce la o expunere la radiaţii periculoasă . Aparatul de măsură este livrat cu o plăcuţă de avertizare (în schiţa aparatului de măsură de la pagina grafică marcată cu numărul (12)). u În cazul în care textul plăcuţei de avertizare nu este în limba ţării dumneavoastră, înainte de prima punere în funcţiune, lipiţi deasupra textului în limba engleză al plăcuţei de avertizare, eticheta în limba ţării dumneavoastră, din setul de livrare.Nu îndreptaţi raza laser asupra persoanelor sau animalelor şi nu priviţi nici dumneavoastră direct raza laser sau reflexia acesteia. Prin aceasta aţi putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii. u În cazul în care raza laser este direcţionată în ochii dumneavoastră, trebuie să închideţi în mod voluntar ochii şi să deplasaţi imediat capul în afara razei. u Nu aduceţi modificări echipamentului laser. u Nu folosiţi ochelarii optici pentru laser drept ochelari de protecţie. Ochelarii optici pentru laser servesc la mai buna recunoaştere a razei laser; ei nu vă protejează totuşi împotriva radiaţiei laser. u Nu folosiţi ochelarii optici pentru laser drept ochelari de protecţie sau în traficul rutier. Ochelarii optici pentru laser nu oferă o protecţie UV completă şi reduc percepţia culorilor. u Nu permiteţi repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat şi numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranţa de exploatare a aparatului de măsură. u Nu lăsaţi copiii să folosească nesupravegheaţi aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea unor persoane. u Nu lucraţi cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii. Descrierea produsului şi a performanţelor acestuia Vă rugăm să desfaceţi pagina pliantă cu ilustrarea aparatului de măsură şi să o lăsaţi desfăcută cât timp citiţi instrucţiunile de utilizare. Utilizarea conform destinaţiei Aparatul de măsură este destinat măsurării distanţelor, lungimilor, înălţimilor, intervalelor, înclinărilor şi calculării suprafeţelor şi volumelor. Aparatul de măsură este adecvat pentru utilizarea în mediul interior şi exterior. Componentele ilustrate Numerotarea componentelor ilustrate se referă la schiţa aparatului de măsură de la pagina grafică. (1) Afişajul Română | 319 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)320 | Română 1 609 92A 4RG | (15.11.2018) Bosch Power Tools (2) Tasta pentru măsurare [ ] (3) Tasta plus [+] (4) Tasta de selecţie a planului de referinţă (5) Tasta de pornire/oprire [ ] (6) Tasta pentru memorare [ ] (7) Tastă de funcţii [Func] (8) Tasta minus [−] (9) Capac compartiment pentru baterii (10) Dispozitiv de blocare a capacului compartimentului pentru baterii (11) Număr de serie (12) Plăcuţă de avertizare laser (13) Filet de 1/4" stativ (14) Lentilă receptoare (15) Orificiu de ieşire a razei laser (16) Panou de vizare laser

(17) Ochelari pentru laser

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteţi găsi accesoriile complete în programul nostru de accesorii. Elemente de pe afişaj (selecţie) (a) Bară de stare (b) Plan de referinţă la măsurare (c) Indicator baterie (d) Rândurile valorilor măsurate (e) Rând de rezultate (f) Funcţiile de măsurare (g) Indicator unghi de înclinare (h) Reglaje de bază Date tehnice Telemetru digital cu laser GLM 500 Număr de identificare 3 601 K72 H..Telemetru digital cu laser GLM 500 Reglare unitate de măsură m, ft, in Domeniu de măsurare (normal) 0,05–50 m

Precizie de măsurare (normală) ±1,5 mm

Precizie de măsurare (normală, condiţii nefavorabile) ±3,0 mm

Cea mai mică unitate afişată 0,5 mm Măsurare indirectă a distanţelor şi nivelă Domeniu de măsurare 0°–360° (4x90°) Măsurarea înclinărilor Domeniu de măsurare 0°–360° (4x90°) Precizie de măsurare (normală) ±0,2° C)D)E) Cea mai mică unitate afişată 0,1° Generalităţi Temperatură de funcţionare –10 °C ...+45 °C

Temperatură de depozitare –20 °C ... +70 °C Umiditatea atmosferică relativă maximă 90% Înălţime maximă de lucru deasupra înălţimii de referinţă 2000 m Gradul de murdărie conform IEC61010-1 2

– la o distanţă de 50m 45mm

Deconectare automată după aproximativ – Laser 20 de secunde – Aparat de măsură (fără măsurare) 5 min Greutate conform EPTA-Procedure 01:2014 0,10 kg Dimensiuni 106 x 45 x 24 mm Română | 321 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)322 | Română 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Telemetru digital cu laser GLM 500 Tip de protecţie IP 54 (protecţie împotriva prafului şi a picăturilor de apă)

Baterii Celule de acumulator 2 x 1,5 V LR03 (AAA) 2 x 1,2 V HR03 (AAA) A) La măsurarea de pe muchia anterioară a aparatului de măsură, pentru o capacitate ridicată de reflexie a ţintei (de exemplu, un perete vopsit în alb), lumină de fundal slabă şi o temperatură de funcţionare de 25 °C. Suplimentar, se poate lua în calcul o abatere de ±0,05mm/m. B) La măsurarea de pe muchia posterioară a aparatului de măsură, pentru o capacitate redusă de reflexie a ţintei (de exemplu, un perete vopsit în negru), lumină de fundal puternică şi temperatura de lucru de – 10 °C până la +45 °C. Suplimentar, se poate lua în calcul o abatere de ±0,15 mm/m. C) După calibrarea de către utilizator la 0° şi 90°; trebuie luată în considerare o abatere suplimentară legată de unghi de ± 0,01°/grade până la 45° (max.). Latura stângă a aparatului de măsură serveşte ca plan de referinţă pentru măsurarea înclinării. D) la o temperatură de funcţionare de 25°C E) Latura stângă a aparatului de măsură serveşte ca plan de referinţă pentru măsurarea înclinării. F) În cadrul funcţiei de măsurare continuă, temperatura de funcţionare atinge valoarea de +40 °C. G) Acesta se soldează numai cu producerea de reziduuri neconductive, deşi, ocazional, se poate produce o conductivitate temporară din cauza formări de condens. H) cu excepţia compartimentului de baterii Pentru identificarea clară a aparatului dumneavoastră de măsură, este necesar numărul de serie (11) de pe plăcuţa cu date tehnice. Montarea Montarea/Înlocuirea bateriilor Pentru buna funcţionare a aparatului de măsură, se recomandă utilizarea bateriilor alcaline cu mangan sau a acumulatorilor. Cu acumulatorii de 1,2 V sunt eventual posibile mai puţine măsurări decât cu bateriile de 1,5 V. Pentru deschiderea capacului compartimentului pentru baterii (9) apăsaţi dispozitivul de blocare (10) în direcţia săgeţii şi scoateţi capacul compartimentului pentru baterii. Introduceţi bateriile, respectiv acumulatorii. Respectaţi polaritatea corectă conform schiţei de pe partea interioară a compartimentului pentru baterii. Când simbolul gol de baterie apare prima dată pe afişaj, mai sunt încă posibile aproximativ 100 de măsurări. Dacă simbolul de baterie este gol şi se aprinde intermitentîn roşu, nu mai este posibilă efectuarea de măsurări. Înlocuiţi bateriile, respectiv acumulatorii. Înlocuiţi întotdeauna simultan toate bateriile, respectiv toţi acumulatorii. Folosiţi numai baterii sau acumulatori de aceeaşi fabricaţie şi cu aceeaşi capacitate. u Scoateţi bateriile, respectiv acumulatorii din aparatul de măsură atunci când urmează să nu o/îl folosiţi o perioadă mai lungă de timp. În cazul depozitării mai îndelungate, bateriile/acumulatorii se pot coroda şi autodescărca. Funcţionarea Punerea în funcţiune u Nu lăsaţi nesupravegheat aparatul de măsură conectat şi deconectaţi-l după utilizare. Alte persoane ar putea fi orbite de raza laser. u Feriţi aparatul de măsură împotriva umezelii şi expunerii directe la radiaţiile solare. u Nu expuneţi aparatul de măsură la temperaturi extreme sau variaţii de temperatură. De exemplu, nu-l lăsaţi pentru perioade lungi de timp în autovehicul. În cazul unor variaţii mai mari de temperatură, înainte de a pune în funcţiune aparatul de măsură, lăsaţi-l mai întâi să se acomodeze. În cazul temperaturilor extreme sau a variaţiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură. u Evitaţi şocurile puternice sau căderile aparatului de măsură. După exercitarea unor influenţe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuaţi întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei şi calibrarea măsurării înclinării (consultaţi imaginileE1– E2)“, Pagina330). Pornirea/Oprirea – Pentru conectarea aparatului de măsură şi a laserului, apăsaţi scurt tasta pentru măsurare (2) [ ]. – Pentru conectarea aparatului de măsură fără laser, apăsaţi scurt tasta de pornire/ oprire (5) [ ]. u Nu îndreptaţi fasciculul laser asupra persoanelor sau animalelor şi nu priviţi direct spre acesta, nici chiar de la o distanţă mai mare. Pentru deconectarea aparatului de măsură, menţineţi apăsată tasta de pornire/oprire (5) [ ]. La deconectarea aparatului de măsură, valorile memorate şi reglajele efectuate rămân stocate în memoria acestuia. Română | 323 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)324 | Română 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Procesul de măsurare După conectare, aparatul de măsură se află în funcţia de măsurare a lungimilor. Pentru o altă funcţie de măsurare, apăsaţi tasta (7) [Func]. Selectaţi funcţia de măsurare dorită cu ajutorul tastei (3) [+] sau al tastei (8) [–] din cadrul opţiunii (vezi „Funcţiile de măsurare“, Pagina325). Activaţi funcţia de măsurare cu ajutorul tastei (7) [Func] sau cu ajutorul tastei pentru măsurare (2) [ ]. Planul de referinţă selectat pentru măsurare este, după conectare, muchia posterioară a aparatului de măsură. Pentru comutarea planului de referinţă (vezi „Selectarea planului de referinţă (consultaţi imagineaA)“, Pagina324). Aşezaţi aparatul de măsură în punctul de pornire dorit pentru măsurare (de exemplu, peretele). Observaţie: Dacă aparatul de măsură este conectat cu ajutorul tastei de pornire/oprire (5) [ ], apăsaţi scurt tasta pentru măsurare (2) [ ] pentru a activa laserul. Pentru declanşarea măsurării, apăsaţi scurt tasta pentru măsurare (2) [ ]. Apoi fasciculul laser se deconectează. Pentru o nouă măsurare, repetaţi această procedură. u Nu îndreptaţi fasciculul laser asupra persoanelor sau animalelor şi nu priviţi direct spre acesta, nici chiar de la o distanţă mai mare. Observaţie: Valoarea măsurată apare în mod normal într-un interval de 0,5s şi cel târziu după aproximativ 4s. Timpul de măsurare depinde de distanţă, luminozitate şi de particularităţile de reflexie ale suprafeţei ţintă. După finalizarea măsurării, fasciculul laser se deconectează automat. Selectarea planului de referinţă (consultaţi imagineaA) Pentru măsurare puteţi alege între trei planuri de referinţă diferite: – muchia posterioară a aparatului de măsură (de exemplu, când se lucrează pe perete), – muchia anterioară a aparatului de măsură (de exemplu, la măsurarea de pe marginea unei mese), – mijlocul filetului (13) (de exemplu, pentru măsurări efectuate cu stativ) Pentru selectarea planului de referinţă apăsaţi tasta (4). Selectaţi planul de referinţă dorit cu ajutorul tastei (3) [+] sau al tastei (8) [–] ori al tastei (4). După fiecare conectare a aparatului de măsură, este presetată ca plan de referinţă muchia posterioară a aparatului de măsură. Meniul „Reglaje de bază” Pentru a accesa meniul „Reglaje de bază” (h), menţineţi apăsată tasta (7) [Func]. Selectaţi reglajul de bază corespunzător şi reglajul dorit de dumneavoastră.Pentru a părăsi meniul „Reglaje de bază”, apăsaţi tasta de pornire/oprire (5) [ ]. Sistemul de iluminare a afişajului Iluminarea afişajului este conectată permanent. Dacă nu se apasă nicio tastă, pentru menajarea bateriilor/acumulatorilor, gradul de intensitate a iluminării afişajului scade în intensitate după aproximativ 20 de secunde. Funcţiile de măsurare Măsurarea lungimilor Selectaţi Măsurarea lungimilor . Pentru conectarea fasciculului laser, apăsaţi scurt tasta pentru măsurare (2) [ ]. Pentru măsurare, apăsaţi scurt tasta pentru măsurare (2) [ ]. Valoarea măsurată va fi prezentată în partea de jos a afişajului.

m7.620 Repetaţi etapele specificate mai sus la fiecare nouă măsurare. Ultima valoare măsurată este afişată în partea de jos a afişajului, iar penultima valoare măsurată este prezentată în partea superioară a acestuia ş.a.m.d. Măsurarea continuă În cadrul măsurării continue, aparatul de măsură poate fi deplasat faţă de ţintă, în acest caz valoarea măsurată actualizându-se după de aproximativ 0,5s. Vă puteţi, de exemplu, îndepărta de un perete până la distanţa dorită, distanţa curentă putând fi oricând citită. Selectaţi măsurarea continuă . Pentru conectarea fasciculului laser, apăsaţi scurt tasta pentru măsurare (2) [ ]. Deplasaţi aparatul de măsură până când distanţa dorită este prezentată în partea de jos a afişajului.

-64° Prin apăsarea scurtă a tastei de măsurare (2) [ ], întrerupeţi măsurarea continuă. Valoarea măsurată curentă este prezentată în partea de jos a afişajului. Măsurarea continuă reîncepe printr-o nouă apăsare a tastei de măsurare (2) [ ]. Măsurarea continuă se opreşte automat după 5 minute. Măsurarea suprafeţelor Selectaţi măsurarea suprafeţelor . Română | 325 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)326 | Română 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Măsuraţi apoi succesiv lăţimea şi lungimea, exact ca la o măsurare de lungime. Fasciculul laser rămâne conectat între cele două măsurări. Tronsonul de măsurat se aprinde intermitent pe afişajul de măsurare a suprafeţelor .

Prima valoare măsurată este afişată în partea de sus a afişajului. După finalizarea celei de a doua măsurări, suprafaţa este calculată şi afişată automat. Rezultatul final este prezentat în partea de jos a afişajului, iar valorile măsurate individuale sunt prezentate în partea superioară a acestuia. Măsurarea volumelor Selectaţi măsurarea volumelor . Măsuraţi apoi succesiv lăţimea, lungimea şi grosimea, exact ca la o măsurare de lungime. Fasciculul laser rămâne conectat între cele trei măsurări. Tronsonul care trebuie măsurat se aprinde intermitent pe afişajul de măsurare a suprafeţelor . 1474.8 m

m10.160 Prima valoare măsurată este afişată în partea de sus a afişajului. După finalizarea celei de a treia măsurări, volumul este calculat şi afişat automat. Rezultatul final este prezentat în partea de jos a afişajului, iar valorile măsurate individuale sunt prezentate în partea superioară a acestuia. Măsurarea indirectă a distanţelor Pentru măsurarea indirectă a distanţelor, sunt disponibile trei funcţii de măsurare, cu fiecare dintre acestea putând fi determinată câte o distanţă diferită. Măsurarea indirectă a distanţelor permite determinarea distanţelor care nu pot fi măsurate direct deoarece există un obstacol în calea razelor laser sau pentru că nu există o suprafaţă ţintă care să aibă rolul de reflector. Această metodă de măsurare poate fi utilizată numai pe direcţie verticală. Orice abatere pe direcţie orizontală duce la erori de măsurare. Observaţie: Măsurarea indirectă a distanţelor este întotdeauna mai puţin precisă decât măsurarea lor directă. Din cauza condiţiilor specifice de utilizare, erorile de măsurare pot fi mai mari decât în cazul măsurării directe a distanţelor. Pentru îmbunătăţirea preciziei de măsurare, recomandăm utilizarea unui stativ (accesoriu). Raza laser rămâne conectată între măsurările individuale. a) Măsurarea indirectă a înălţimilor (consultaţi imagineaB) Selectaţi măsurarea indirectă a înălţimilor . Aveţi grijă ca aparatul de măsură să fie amplasat la aceeaşi înălţime cu punctul de măsurare inferior. Întoarceţi apoi aparatul de măsură în jurul planului de referinţă şimăsuraţi, întocmai ca la o măsurare de lungime, tronsonul „1” (redat pe afişaj printr-o linie roşie).

45° m20.000 45.0° După finalizarea ultimei măsurări, rezultatul lungimii căutate „X” va fi afişat pe rândul de rezultate (e). Valoarea măsurată pentru lungimea „1” şi unghiul „α” sunt afişate pe rândurile valorilor măsurate (d). b) Măsurarea indirectă dublă a înălţimilor (consultaţi imagineaC) Aparatul de măsură poate măsura indirect toate tronsoanele aflate în planul vertical al aparatului de măsură. Selectaţi măsurarea indirectă dublă a înălţimilor . Măsuraţi lungimile „1” şi „2” în această ordine, ca la o măsurare de lungime.

-10° m10.154 45.0° m12.208 După finalizarea ultimei măsurări, rezultatul lungimii căutate „X” va fi afişat pe rândul de rezultate (e). Valoarea măsurată pentru lungimile „1”, „2” şi unghiul „α” sunt afişate pe rândurile valorilor măsurate (d). În acest caz, aveţi grijă ca planul de referinţă al măsurării (de exemplu, muchia posterioară a aparatului de măsură) să rămână exact în aceeaşi poziţie la toate măsurările ţintă din cadrul unui proces de măsurare. c) Măsurarea indirectă a lungimilor (consultaţi imagineaD) Selectaţi măsurarea indirectă a lungimilor . Aveţi grijă ca aparatul de măsură să fie amplasat la aceeaşi înălţime cu punctul de măsurare căutat. Pentru aceasta, basculaţi aparatul de măsură în jurul planului de referinţă şi măsuraţi lungimea „1”.

60° m20.000 60.0° După finalizarea ultimei măsurări, rezultatul lungimii căutate „X” va fi afişat pe rândul de rezultate (e). Valoarea măsurată pentru lungimea „1” şi unghiul „α” sunt afişate pe rândurile valorilor măsurate (d). Măsurarea înclinării/Nivelă digitală cu bulă de aer Selectaţi măsurarea înclinării/nivelă digitală cu bulă de aer . Aparatul de măsură comută automat între cele două stări. Română | 327 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)328 | Română 1 609 92A 4RG | (15.11.2018) Bosch Power Tools 1°2° 3° Nivela digitală cu bulă de aer permite verificarea alinierii orizontale şi verticale a unui obiect (de exemplu, maşină de spălat, frigider etc.). Dacă se depăşeşte înclinarea de 3°, bila de pe afişaj se aprinde în roşu. 36.0° Măsurarea înclinării permite măsurarea unei pante sau înclinări (de exemplu a scărilor, balustradelor, potrivirea pieselor de mobilier, la montarea ţevilor, etc.). Latura stângă a aparatului de măsură serveşte ca plan de referinţă pentru măsurarea înclinării. Dacă în timpul procesului de măsurare indicatorul se aprinde intermitent, înseamnă că aparatul de măsură a fost înclinat prea mult în lateral. Funcţiile de memorie Valoarea, respectiv rezultatul final al fiecărei măsurări finalizate este memorat automat. Indicatorul valorii memorate Pot fi extrase maximum 20 de valori (valori măsurate sau rezultate finale). Apăsaţi tasta pentru memorare (6) [ ].

În partea de sus a afişajului va apărea numărul de ordine al valorii memorate, iar în partea de jos a acestuia va fi prezentată valoarea memorată corespunzătoare, iar în stânga va apărea funcţia de măsurarea aferentă acesteia. Apăsaţi tasta (3)[+] pentru a derula înainte valorile memorate. Apăsaţi tasta (8)[–] pentru a derula înapoi valorile memorate. Dacă în memorie nu există nicio valoare, în partea de jos pe afişaj va apărea „0.000”, iar în partea de sus „0”. Valorii celei mai vechi din memorie îi este atribuită poziţia 1 din memorie, iar valorii celei mai noi, îi este atribuită poziţia 20 (în cazul în care sunt disponibile 20 de valori memorate). În momentul memorării unei alte valori suplimentare, va fi ştearsă întotdeauna din memorie valoarea cea mai veche. Ştergerea valorii memorate Pentru a şterge conţinutul memoriei, apăsaţi tasta (6) [ ]. Apoi apăsaţi scurt tasta de pornire/oprire (5) [ ] pentru a şterge valoarea afişată. Pentru a şterge toate valorile din memorie, apăsaţi simultan tasta (4) şi tasta de pornire/ oprire (5) [ ], iar apoi eliberaţi tasta de pornire/oprire (5) [ ].Adunarea/Scăderea valorilor Valorile măsurate sau rezultatele finale pot fi adunate sau scăzute. Adunarea valorilor Exemplul următor descrie adunarea suprafeţelor: Determinaţi o suprafaţă conform paragrafului „Măsurarea suprafeţelor” (vezi „Măsurarea suprafeţelor“, Pagina325).

Apăsaţi tasta (3) [+]. Sunt afişate suprafaţa calculată şi simbolul „+”. Apăsaţi tasta de măsurare (2) [ ] pentru a începe o nouă măsurare a suprafeţei. Determinaţi suprafaţa conform paragrafului „Măsurarea suprafeţelor” (vezi „Măsurarea suprafeţelor“, Pagina325). Imediat ce este finalizată cea de-a doua măsurare, în partea de jos a afişajului este prezentat rezultatul celei de-a doua măsurări a suprafeţei. Pentru afişarea rezultatului final, apăsaţi din nou tasta de măsurare (2) [ ]. Observaţie: La o măsurare de lungime, rezultatul final este afişat imediat. Pentru a părăsi funcţia de adunare, apăsaţi tasta (7) [Func]. Scăderea valorilor Pentru scăderea valorilor, apăsaţi tasta (8) [–]. Procedura care urmează este analogă cu „Adunarea valorilor”. Ştergerea valorii măsurate Prin scurta apăsare a tastei de pornire/oprire (5) [ ] puteţi şterge ultima valoare măsurată din toate funcţiile de măsurare. Prin scurta apăsare de mai multe ori a tastei de pornire/oprire (5) [ ] valorile măsurate vor fi şterse în ordine inversă. Schimbarea unităţii de măsură În setarea implicită, unitatea de măsură este „m” (metru). Conectaţi aparatul de măsură. Menţineţi apăsată tasta (7) [Func] pentru a accesa meniul „Reglaje de bază”. Selectaţi „ft/m”. Apăsaţi tasta (3) [+] sau tasta (8) [–] pentru a schimba unitatea de măsură. Pentru a părăsi punctul de meniu, apăsaţi tasta de pornire/oprire (5) [ ]. Setarea selectată va rămâne memorată după deconectarea aparatului de măsură. Conectarea/Deconectarea sunetului În setarea implicită, sunetul este activat. Română | 329 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)330 | Română 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Conectaţi aparatul de măsură. Menţineţi apăsată tasta (7) [Func] pentru a accesa meniul „Reglaje de bază”. Selectaţi . Apăsaţi tasta (3) [+] sau tasta (8) [–], pentru a activa şi dezactiva sunetul. Pentru a părăsi punctul de meniu, apăsaţi tasta pentru măsurare (2) [ ] sau tasta de pornire/oprire (5) [ ]. Setarea selectată va rămâne memorată după deconectarea aparatului de măsură. Instrucţiuni de lucru Observaţii generale Lentila receptoare (14) şi orificiul de ieşire a razei laser (15) nu trebuie să fie acoperite în timpul măsurării. Aparatul de măsură nu trebuie să fie deplasat în timpul efectuării unei măsurări. De aceea, dacă este posibil, aşezaţi aparatul de măsură pe un profil de oprire sau pe o suprafaţă de sprijin fermă. Influenţe asupra domeniului de măsurare Domeniul de măsurare depinde de luminozitate şi de particularităţile de reflexie ale suprafeţei ţintă. Pentru o mai bună vizibilitate a razei laser în caz de lumină externă puternică, folosiţi ochelarii pentru laser (17) (accesoriu) şi panoul de vizare laser (16) (accesoriu) sau umbriţi suprafaţa ţintă. Influenţe asupra rezultatului măsurării Din cauza fenomenelor fizice, nu este exclus ca la măsurarea pe diferite suprafeţe să se ajungă la măsurări eronate. Printre acestea se numără: – suprafeţele transparente (de exemplu, sticlă, apă), – suprafeţele reflexive (deexemplu, metal şlefuit, sticlă), – suprafeţele poroase (de exemplu, materialele izolatoare) – suprafeţele structurate (de exemplu, tencuială zgrunţuroasă, piatră naturală). Dacă este necesar, utilizaţi pe aceste suprafeţe panoul de vizare laser (16) (accesoriu). În afară de acestea, măsurările eronate sunt posibile şi pe suprafeţe ţintă vizate oblic. De asemenea, straturile de aer cu temperaturi diferite sau reflexii recepţionate indirect pot influenţa rezultatele măsurării. Verificarea preciziei şi calibrarea măsurării înclinării (consultaţi imaginileE1–E2) Verificaţi cu regularitate precizia de măsurare a înclinării. Aceasta se realizează printr-o măsurare inversată. Pentru aceasta, aşezaţi aparatul de măsură pe o masă şi măsuraţi înclinarea. Rotiţi aparatul de măsură la 180° şi măsuraţi din nou înclinarea. Diferenţa sumei afişate trebuie să fie de maximum 0,3°.În cazul unor abateri mai mari, trebuie să recalibraţi aparatul de măsură. Pentru aceasta, selectaţi din cadrul setărilor. Urmaţi instrucţiunile de pe afişaj. După producerea unor variaţii mari de temperatură şi după producerea de şocuri puternice, este recomandată efectuarea unei verificări a preciziei şi eventual a unei calibrări a aparatului de măsură. Înainte de calibrarea ulterioară unei variaţii de temperatură, aparatul de măsură trebuie lăsat pentru o anumită perioadă de timp în vederea acomodării cu aceasta. Verificarea preciziei măsurării distanţelor Puteţi verifica precizia aparatului de măsură după cum urmează: – Alegeţi o distanţă de măsurare care nu se modifică în timp, de aproximativ 3 până la 10m (de exemplu, lăţimea încăperii, deschiderea uşii), a cărei lungime o cunoaşteţi cu exactitate. Măsurarea ar trebui efectuată în condiţii favorabile, adică tronsonul de măsurare ar trebui să se afle într-un spaţiu interior cu o lumină de fundal slabă, iar suprafaţa ţintă ar trebui să fie netedă şi cu reflexie bună. – Măsuraţi acest tronson de 10 ori consecutiv. În condiţii favorabile, marja de eroare admisă la fiecare măsurare este de maximum ±4mm pentru întregul tronson de măsurare. Consemnaţi măsurările pentru ca la o măsurare ulterioară să puteţi compara precizia de măsurare. Lucrul cu stativul (accesoriu) Utilizarea unui stativ este necesară în special în cazul distanţelor mai mari. Aşezaţi aparatul de măsură cu filetul de 1/4" (13) pe placa de schimbare rapidă a stativului (18) sau pe un stativ foto uzual. Fixaţi-l prin înşurubare cu şurubul de fixare al plăcii de schimbare rapidă. Asiguraţi-vă că planul de referinţă pentru măsurările efectuate cu stativ este corespunzător, apăsând tasta (4) (filet plan de referinţă). Mesaj de eroare Dacă o măsurare nu poate fi executată corect, pe afişaj va apărea mesajul de eroare „Error”. Deconectaţi şi conectaţi din nou aparatul de măsură şi reîncepeţi măsurarea. Aparatul de măsură îşi monitorizează funcţionarea corectă pentru fiecare măsurare. Dacă se constată o defecţiune, pe afişaj mai este prezentat numai simbolul alăturat, iar aparatul de măsură se deconectează. În acest caz, trimiteţi aparatul de măsură prin intermediul distribuitorului local, la centrul de asistenţă tehnică Bosch. Română | 331 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)332 | Română 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Întreţinere şi service Întreţinerea şi curăţarea Păstraţi întotdeauna curat aparatul de măsură. Nu cufundaţi aparatul de măsură în apă sau în alte lichide. Eliminaţi murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiţi detergenţi sau solvenţi. Îngrijiţi în special lentila receptoare (14) cu aceeaşi atenţie cu care trebuie trataţi ochelarii sau lentila unui aparat de fotografiat. În cazul defectării sau necesităţii de reparare a aparatului de măsură, acesta trebuie expediat la un centru de service Bosch autorizat. Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreţinerea şi repararea produsului dumneavoastră cât şi privitor la piesele de schimb. Desene descompuse ale ansamblelor cât şi informaţii privind piesele de schimb găsiţi şi la: www.bosch-pt.com Echipa de consultanţă clienţi Bosch vă ajută cu plăcere în chestiuni legate de produsele noastre şi accesoriile lor. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10cifre, conform plăcuţei indicatoare a tipului produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Moldova RIALTO-STUDIO S.R.L. Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ 2069 Chisinau Tel.: + 373 22 840050/840054Fax: + 373 22 840049 Email: info@rialto.md Eliminarea Aparatele de măsură, accesoriile şi ambalajele trebuie să fie predate la un centru de reciclare. Nu eliminaţi aparatele de măsură şi bateriile împreună cu deşeurile menajere! Numai pentru statele membre UE: Conform Directivei Europene 2012/19/UE, aparatele de măsură scoase din uz şi, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile care s-au defectat sau descărcat trebuie să fie predate la un centru de reciclare.
