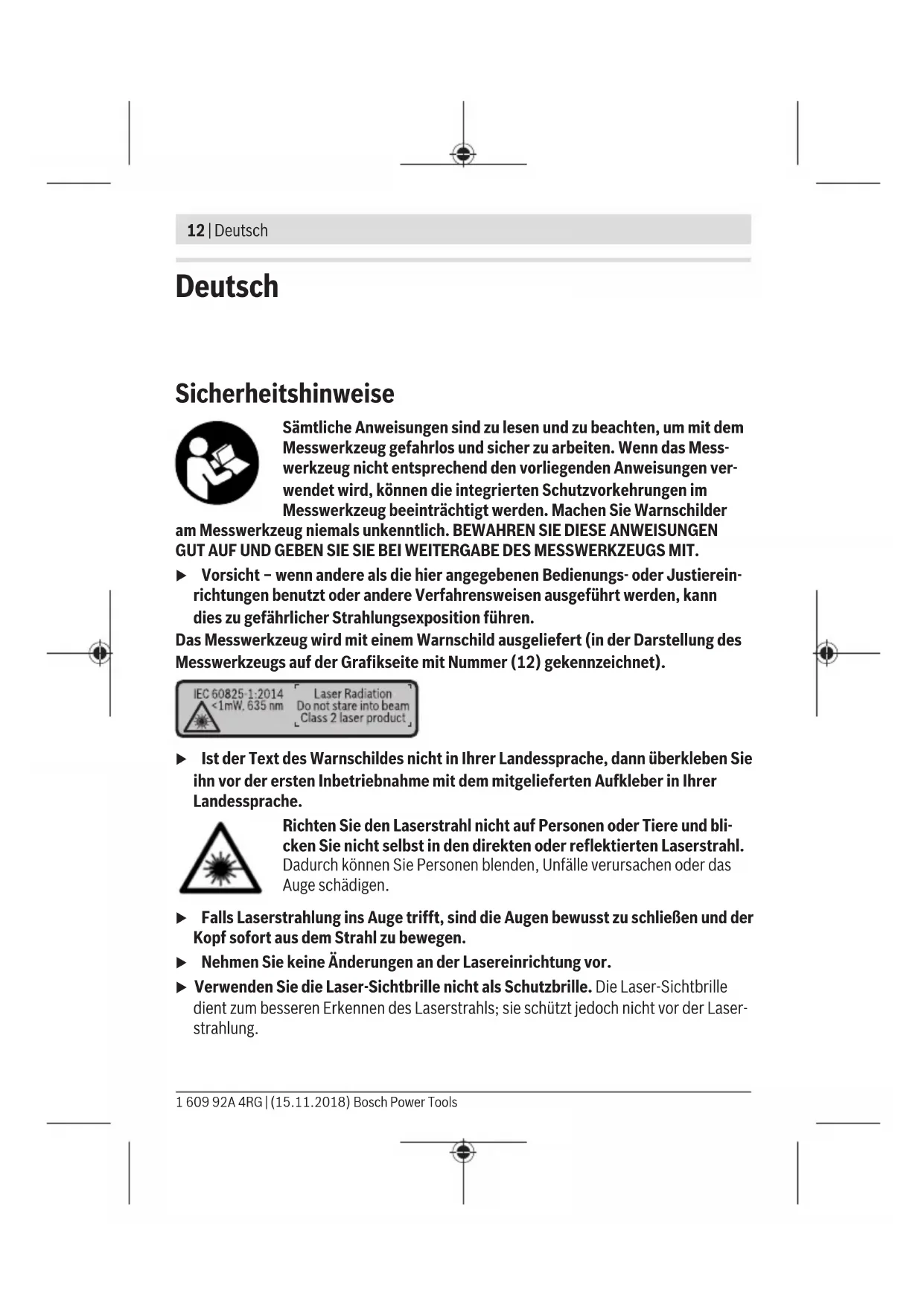

BT 150 0 601 096 B00 (16) (17) (18)12 | Deutsch 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Mess- werkzeug nicht entsprechend den vorliegenden Anweisungen ver- wendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT. u Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justierein- richtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer (12) gekennzeichnet). u Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli- cken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. u Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. u Nehmen Sie keine Änderungen an der Lasereinrichtung vor. u Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laser- strahlung.u Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenver- kehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. u Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. u Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden. u Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk- zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Produkt- und Leistungsbeschreibung Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und las- sen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Abstän- den, Neigungen und zum Berechnen von Flächen und Volumina. Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. (1) Display (2) Messtaste [ ] (3) Plustaste [+] (4) Taste Wahl der Bezugsebene (5) Ein-Aus-Taste [ ] (6) Speichertaste [ ] (7) Funktionstaste [Func] (8) Minustaste [−] (9) Batteriefachdeckel (10) Arretierung des Batteriefachdeckels Deutsch | 13 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)14 | Deutsch 1 609 92A 4RG | (15.11.2018) Bosch Power Tools (11) Seriennummer (12) Laser-Warnschild (13) 1/4"-Stativgewinde (14) Empfangslinse (15) Ausgang Laserstrahlung (16) Laser-Zieltafel

(17) Laser-Sichtbrille

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Anzeigenelemente (Auswahl) (a) Statusleiste (b) Bezugsebene der Messung (c) Batterieanzeige (d) Messwertzeilen (e) Ergebniszeile (f) Messfunktionen (g) Anzeige Neigungswinkel (h) Grundeinstellungen Technische Daten Digitaler Laser-Entfernungsmesser GLM 500 Sachnummer 3 601 K72 H.. Einstellung Maßeinheit m, ft, in Messbereich (typisch) 0,05–50 m

Messbereich (typisch, ungünstige Bedingungen) 20 m

Messgenauigkeit (typisch) ±1,5 mm

Messgenauigkeit (typisch, ungünstige Bedingungen) ±3,0 mm

Kleinste Anzeigeneinheit 0,5 mm Indirekte Entfernungsmessung und Libelle Messbereich 0°–360° (4x90°)Digitaler Laser-Entfernungsmesser GLM 500 Neigungsmessung Messbereich 0°–360° (4x90°) Messgenauigkeit (typisch) ±0,2° C)D)E) Kleinste Anzeigeneinheit 0,1° Allgemein Betriebstemperatur –10 °C ...+45°C

Lagertemperatur –20 °C ...+70 °C Relative Luftfeuchte max. 90 % Max. Einsatzhöhe über Bezugshöhe 2000 m Verschmutzungsgrad entsprechend IEC61010-1 2

Laserklasse 2 Lasertyp 635 nm, < 1mW Durchmesser Laserstrahl (bei 25 °C) ca. – in 10m Entfernung 9mm

Abschaltautomatik nach ca. – Laser 20 s – Messwerkzeug (ohne Messung) 5 min Gewicht entsprechend EPTA-Procedure 01:2014 0,10 kg Maße 106 x 45 x 24 mm Schutzart IP 54 (staub- und spritz- wassergeschutzt)

Batterien 2 x 1,5 V LR03 (AAA) Deutsch | 15 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)16 | Deutsch 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Digitaler Laser-Entfernungsmesser GLM 500 Akkuzellen 2 x 1,2 V HR03 (AAA) A) Bei Messung ab Vorderkante des Messwerkzeugs, gilt für hohes Reflexionsvermögen des Ziels (z. B. eine weiß gestrichene Wand), schwache Hintergrundbeleuchtung und 25 °C Betriebstem- peratur. Zusätzlich ist mit einer Abweichung von ±0,05mm/m zu rechnen. B) Bei Messung ab Hinterkante des Messwerkzeugs, gilt für niedriges Reflexionsvermögen des Ziels (z. B. eine dunkel gestrichene Wand), starke Hintergrundbeleuchtung und – 10 °C bis +45 °C Betriebstemperatur. Zusätzlich ist mit einer Abweichung von ±0,15 mm/m zu rechnen. C) Nach der Anwenderkalibrierung bei 0° und 90°; Es muss ein zusätzlicher Steigungsfehler von ± 0,01° / Grad bis 45° (max.) berücksichtig werden. Als Bezugsebene für die Neigungsmessung dient die linke Seite des Messwerkzeugs. D) Bei 25°C Betriebstemperatur E) Als Bezugsebene für die Neigungsmessung dient die linke Seite des Messwerkzeugs. F) In der Funktion Dauermessung beträgt die max. Betriebstemperatur +40 °C. G) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge- hende durch Betauung verursachte Leitfähigkeit erwartet wird. H) ausgenommen Batteriefach Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (11) auf dem Typen- schild. Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien oder Akkus empfohlen. Mit 1,2-V-Akkus sind eventuell weniger Messungen möglich als mit 1,5-V-Batterien. Zum Öffnen des Batteriefachdeckels (9) drücken Sie die Arretierung (10) und nehmen den Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Wenn das leere Batteriesymbol erstmals im Display erscheint, dann sind noch ca. 100 Messungen möglich. Wenn das Batteriesymbol leer ist und rot blinkt, dann sind keine Messungen mehr möglich. Wechseln Sie die Batterien bzw. Akkus. Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batterien oder Akkus eines Herstellers und mit gleicher Kapazität. u Nehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es län- gere Zeit nicht benutzen. Die Batterien und Akkus können bei längerer Lagerung korrodieren und sich selbst entladen.Betrieb Inbetriebnahme u Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laser- strahl geblendet werden. u Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung. u Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperatur- schwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, be- vor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwan- kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. u Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äuße- ren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer ei- ne Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung und Kali- brierung der Neigungsmessung (siehe BilderE1–E2)“, Seite24). Ein-/Ausschalten – Zum Einschalten des Messwerkzeugs und des Lasers drücken Sie kurz auf die Mes- staste (2) [ ]. – Zum Einschalten des Messwerkzeugs ohne Laser drücken Sie kurz auf die Ein-Aus- Taste (5) [ ]. u Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Zum Ausschalten des Messwerkzeugs halten Sie die Ein-Aus-Taste (5) [ ] gedrückt. Beim Ausschalten des Messwerkzeugs bleiben die im Speicher befindlichen Werte und Geräteeinstellungen erhalten. Messvorgang Nach dem Einschalten befindet sich das Messwerkzeug in der Funktion Längenmessung. Für eine andere Messfunktion drücken Sie die Taste (7) [Func]. Wählen Sie die ge- wünschte Messfunktion mit der Taste (3) [+] oder Taste (8) [–] aus (siehe „Messfunktio- nen“, Seite18). Aktivieren Sie die Messfunktion mit Taste (7) [Func] oder mit der Mes- staste (2) [ ]. Als Bezugsebene für die Messung ist nach dem Einschalten die Hinterkante des Mess- werkzeugs ausgewählt. Zum Wechsel der Bezugsebene (siehe „Bezugsebene wählen (siehe BildA)“, Seite18). Deutsch | 17 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)18 | Deutsch 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Legen Sie das Messwerkzeug an den gewünschten Startpunkt der Messung (z.B. Wand) an. Hinweis: Wurde das Messwerkzeug mit der Ein-Aus-Taste (5) [ ] eingeschaltet, drücken Sie kurz auf die Messtaste (2) [ ] um den Laser einzuschalten. Drücken Sie zum Auslösen der Messung kurz auf die Messtaste (2) [ ]. Danach wird der Laserstrahl ausgeschaltet. Für eine weitere Messung wiederholen Sie diesen Vorgang. u Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Hinweis: Der Messwert erscheint typischerweise innerhalb von 0,5s und spätestens nach ca. 4s. Die Dauer der Messung hängt ab von der Entfernung, den Lichtverhältnis- sen und den Reflexionseigenschaften der Zielfläche. Nach Beendigung der Messung wird der Laserstrahl automatisch abgeschaltet. Bezugsebene wählen (siehe BildA) Für die Messung können Sie unter drei verschiedenen Bezugsebenen wählen: – der Hinterkante des Messwerkzeugs (z.B. beim Anlegen an Wände), – der Vorderkante des Messwerkzeugs (z.B. beim Messen ab einer Tischkante), – der Mitte des Gewindes (13) (z.B. für Messungen mit Stativ) Drücken Sie zur Auswahl der Bezugsebene die Taste (4). Wählen Sie mit Taste (3) [+] oder Taste (8) [–] oder Taste (4) die gewünschte Bezugsebene aus. Nach jedem Ein- schalten des Messwerkzeugs ist die Hinterkante des Messwerkzeugs als Bezugsebene voreingestellt. Menü „Grundeinstellungen“ Um in das Menü „Grundeinstellungen“ (h) zu gelangen, halten Sie die Taste (7) [Func] gedrückt. Wählen Sie die jeweilige Grundeinstellung und ihre Einstellung aus. Um das Menü „Grundeinstellungen“ zu verlassen, drücken Sie die Ein-Aus-Taste (5) [ ]. Displaybeleuchtung Die Displaybeleuchtung ist dauerhaft eingeschaltet. Erfolgt kein Tastendruck, wird die Displaybeleuchtung nach ca. 20 Sekunden zur Schonung der Batterien/Akkus gedimmt. Messfunktionen Längenmessung Wählen Sie die Längenmessung aus.Drücken Sie zum Einschalten des Laserstrahls kurz auf die Messtaste (2) [ ]. Drücken Sie zum Messen kurz auf die Messtaste (2) [ ]. Der Messwert wird unten im Display angezeigt.

m7.620 Wiederholen Sie die oben genannten Schritte für jede weitere Messung. Der letzte Messwert steht unten im Display, der vorletzte Messwert dar- über usw. Dauermessung Bei der Dauermessung kann das Messwerkzeug relativ zum Ziel bewegt werden, wobei der Messwert ca. alle 0,5 s aktualisiert wird. Sie können sich z.B. von einer Wand bis zum gewünschten Abstand entfernen, die aktuelle Entfernung ist stets ablesbar. Wählen Sie die Dauermessung aus. Drücken Sie zum Einschalten des Laserstrahls kurz auf die Messtaste (2) [ ]. Bewegen Sie das Messwerkzeug so lange, bis die gewünschte Entfernung unten im Dis- play angezeigt wird.

-64° Durch kurzes Drücken der Messtaste (2) [ ] unterbrechen Sie die Dau- ermessung. Der aktuelle Messwert wird unten im Display angezeigt. Er- neutes Drücken der Messtaste (2) [ ] startet die Dauermessung von Neuem. Die Dauermessung schaltet nach 5 min automatisch ab. Flächenmessung Wählen Sie die Flächenmessung aus. Messen Sie anschließend Breite und Länge nacheinander wie bei einer Längenmessung. Zwischen den beiden Messungen bleibt der Laserstrahl eingeschaltet. Die zu messende Strecke blinkt in der Anzeige für Flächenmessung .

Der erste Messwert wird oben im Display angezeigt. Nach Abschluss der zweiten Messung wird die Fläche automatisch er- rechnet und angezeigt. Das Endergebnis steht unten im Display, die Ein- zelmesswerte darüber. Volumenmessung Wählen Sie die Volumenmessung aus. Deutsch | 19 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)20 | Deutsch 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Messen Sie anschließend Breite, Länge und Tiefe nacheinander wie bei einer Längen- messung. Zwischen den drei Messungen bleibt der Laserstrahl eingeschaltet. Die zu messende Strecke blinkt in der Anzeige für Volumenmessung . 1474.8 m

m10.160 Der erste Messwert wird oben im Display angezeigt. Nach Abschluss der dritten Messung wird das Volumen automatisch er- rechnet und angezeigt. Das Endergebnis steht unten im Display, die Ein- zelmesswerte darüber. Indirekte Entfernungsmessung Für die indirekte Entfernungsmessung stehen drei Messfunktionen zur Verfügung, mit denen jeweils unterschiedliche Strecken ermittelt werden können. Die indirekte Entfernungsmessung dient zum Ermitteln von Entfernungen, die nicht di- rekt zu messen sind, weil ein Hindernis den Strahlengang behindern würde oder keine Zielfläche als Reflektor zur Verfügung steht. Dieses Messverfahren kann nur in vertikaler Richtung eingesetzt werden. Jede Abweichung in horizontaler Richtung führt zu Mess- fehlern. Hinweis: Die indirekte Entfernungsmessung ist immer ungenauer als die direkte Entfer- nungsmessung. Messfehler können anwendungsbedingt größer sein als bei der direkten Entfernungsmessung. Zur Verbesserung der Messgenauigkeit empfehlen wir die Verwen- dung eines Stativs (Zubehör). Zwischen den Einzelmessungen bleibt der Laserstrahl eingeschaltet. a) Indirekte Höhenmessung (siehe BildB) Wählen Sie die indirekte Höhenmessung aus. Achten Sie darauf, dass das Messwerkzeug auf der gleichen Höhe ist wie der untere Messpunkt. Kippen Sie dann das Messwerkzeug um die Bezugsebene und messen Sie wie bei einer Längenmessung die Strecke „1“ (im Display dargestellt als rote Linie).

45° m20.000 45.0° Nach Abschluss der Messung wird das Ergebnis für die gesuchte Stre- cke „X“ in der Ergebniszeile (e) angezeigt. Die Messwerte für die Stre- cke „1“ und den Winkel „α“ stehen in den Messwertzeilen (d). b) Doppelte indirekte Höhenmessung (siehe BildC) Das Messwerkzeug kann alle Strecken indirekt messen, welche in der vertikalen Ebene des Messwerkzeugs liegen. Wählen Sie die doppelte indirekte Höhenmessung aus.Messen Sie wie bei einer Längenmessung die Strecken „1“ und „2“ in dieser Reihenfol- ge.

-10° m10.154 45.0° m12.208 Nach Abschluss der Messung wird das Ergebnis für die gesuchte Stre- cke „X“ in der Ergebniszeile (e) angezeigt. Die Messwerte für die Stre- cken „1“, „2“ und den Winkel „α“ stehen in den Messwertzeilen (d). Achten Sie darauf, dass die Bezugsebene der Messung (z.B. Hinterkante des Messwerkzeugs) bei allen Einzelmessungen innerhalb eines Mess- vorgangs an exakt der gleichen Stelle bleibt. c) Indirekte Längenmessung (siehe BildD) Wählen Sie die indirekte Längenmessung aus. Achten Sie darauf, dass das Messwerkzeug auf der gleichen Höhe ist wie der gesuchte Messpunkt. Kippen Sie dann das Messwerkzeug um die Bezugsebene und messen Sie wie bei einer Längenmessung die Strecke „1“.

60° m20.000 60.0° Nach Abschluss der Messung wird das Ergebnis für die gesuchte Stre- cke „X“ in der Ergebniszeile (e) angezeigt. Die Messwerte für die Stre- cke „1“ und den Winkel „α“ stehen in den Messwertzeilen (d). Neigungsmessung/Digitale Wasserwaage Wählen Sie die Neigungsmessung/Digitale Wasserwaage aus. Das Messwerkzeug schaltet automatisch zwischen zwei Zuständen um. 1°2° 3° Die digitale Wasserwaage dient zur Prüfung der horizontalen oder verti- kalen Ausrichtung eines Objektes (z.B. Waschmaschine, Kühlschrank usw.). Wenn die Neigung 3° überschreitet, leuchtet die Kugel im Display rot. 36.0° Die Neigungsmessung dient zum Messen einer Steigung oder Neigung (z.B. von Treppen, Geländern, beim Einpassen von Möbeln, beim Verle- gen von Rohren usw.). Als Bezugsebene für die Neigungsmessung dient die linke Seite des Messwerkzeugs. Blinkt die Anzeige während des Messvorgangs, wurde das Messwerkzeug zu stark seitlich gekippt. Speicherfunktionen Der Wert bzw. das Endergebnis von jeder abgeschlossenen Messung wird automatisch gespeichert. Deutsch | 21 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)22 | Deutsch 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Speicherwertanzeige Maximal 20 Werte (Messwerte oder Endergebnisse) sind abrufbar. Drücken Sie die Speichertaste (6) [ ].

Oben im Display wird die Nummer des Speicherwerts angezeigt, unten der zugehörige Speicherwert und links die zugehörige Messfunktion. Drücken Sie die Taste (3) [+], um vorwärts durch die gespeicherten Werte zu blättern. Drücken Sie die Taste (8) [–], um rückwärts durch die gespeicherten Werte zu blättern. Ist kein Wert im Speicher verfügbar wird unten im Display „0.000“ und oben „0“ ange- zeigt. Der älteste Wert befindet sich auf Position 1 im Speicher, der neueste Wert auf Position 20 (bei 20 verfügbaren Speicherwerten). Beim Speichern eines weiteren Wertes wird immer der älteste Wert im Speicher gelöscht. Speicher löschen Zum Löschen des Speicherinhalts drücken Sie die Speichertaste (6) [ ]. Dann drücken Sie kurz auf die Ein-Aus-Taste (5) [ ], um den angezeigten Wert zu löschen. Zum Löschen aller im Speicher befindlichen Werte drücken Sie gleichzeitig die Taste (4) und die Ein-Aus-Taste (5) [ ] und lassen anschließend die Ein-Aus-Taste (5) [ ] los. Werte addieren/subtrahieren Messwerte oder Endergebnisse können addiert oder subtrahiert werden. Werte addieren Folgendes Beispiel beschreibt die Addition von Flächen: Ermitteln Sie eine Fläche gemäß Abschnitt „Flächenmessung“ (siehe „Flächenmessung“, Seite19).

Drücken Sie die Taste (3) [+]. Die berechnete Fläche und das Symbol „+“ werden angezeigt. Drücken Sie die Messtaste (2) [ ], um eine weitere Flächenmessung zu starten. Ermitteln Sie die Fläche gemäß Abschnitt „Flächenmes- sung“ (siehe „Flächenmessung“, Seite19). Sobald die zweite Messung abgeschlossen ist, wird das Ergebnis der zweiten Flächenmessung un- ten im Display angezeigt. Um das Endergebnis anzuzeigen, drücken Sie erneut die Mes- staste (2) [ ]. Hinweis: Bei einer Längenmessung wird das Endergebnis sofort angezeigt. Zum Verlassen der Addition drücken Sie die Taste (7) [Func].Werte subtrahieren Zur Subtraktion von Werten drücken Sie die Taste (8) [–]. Das weitere Vorgehen ist ana- log zu „Werte addieren“. Messwerte löschen Durch kurzes Drücken der Ein-Aus-Taste (5) [ ] können Sie in allen Messfunktionen den zuletzt ermittelten Messwert löschen. Durch mehrmaliges kurzes Drücken der Ein-Aus- Taste (5) [ ] werden die Messwerte in umgekehrter Reihenfolge gelöscht. Maßeinheit wechseln Grundeinstellung ist die Maßeinheit „m“ (Meter). Schalten Sie das Messwerkzeug ein. Halten Sie die Taste (7) [Func] gedrückt, um in das Menü „Grundeinstellungen“ zu gelan- gen. Wählen Sie „ft/m“ aus. Drücken Sie die Taste (3) [+] oder die Taste (8) [–], um die Maßeinheit zu wechseln. Zum Verlassen des Menüpunktes drücken Sie die Ein-Aus-Taste (5) [ ]. Nach dem Aus- schalten des Messwerkzeugs bleibt die gewählte Einstellung gespeichert. Ton ein-/ausschalten In der Grundeinstellung ist der Ton eingeschaltet. Schalten Sie das Messwerkzeug ein. Halten Sie die Taste (7) [Func] gedrückt, um in das Menü „Grundeinstellungen“ zu gelan- gen. Wählen Sie aus. Drücken Sie die Taste (3) [+] oder die Taste (8) [–], um den Ton ein- und auszuschalten. Zum Verlassen des Menüpunktes drücken Sie die Messtaste (2) [ ] oder die Ein-Aus- Taste (5) [ ]. Nach dem Ausschalten des Messwerkzeugs bleibt die gewählte Einstellung gespeichert. Arbeitshinweise Allgemeine Hinweise Die Empfangslinse (14) und der Ausgang der Laserstrahlung (15) dürfen bei einer Mes- sung nicht abgedeckt sein. Das Messwerkzeug darf während einer Messung nicht bewegt werden. Legen Sie des- halb das Messwerkzeug möglichst an eine feste Anschlag- oder Auflagefläche an. Deutsch | 23 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)24 | Deutsch 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Einflüsse auf den Messbereich Der Messbereich hängt von den Lichtverhältnissen und den Reflexionseigenschaften der Zielfläche ab. Verwenden Sie zur besseren Sichtbarkeit des Laserstrahls bei starkem Fremdlicht die Laser-Sichtbrille (17) (Zubehör) und die Laser-Zieltafel (16) (Zubehör), oder schatten Sie die Zielfläche ab. Einflüsse auf das Messergebnis Aufgrund physikalischer Effekte kann nicht ausgeschlossen werden, dass es beim Mes- sen auf verschiedenen Oberflächen zu Fehlmessungen kommt. Dazu zählen: – transparente Oberflächen (z.B. Glas, Wasser), – spiegelnde Oberflächen (z.B. poliertes Metall, Glas), – poröse Oberflächen (z.B. Dämmmaterialien) – strukturierte Oberflächen (z.B. Rauputz, Naturstein). Verwenden Sie gegebenenfalls auf diesen Oberflächen die Laser-Zieltafel (16) (Zube- hör). Fehlmessungen sind außerdem auf schräg anvisierten Zielflächen möglich. Ebenso können Luftschichten mit unterschiedlichen Temperaturen oder indirekt emp- fangene Reflexionen den Messwert beeinflussen. Genauigkeitsüberprüfung und Kalibrierung der Neigungsmessung (siehe BilderE1–E2) Prüfen Sie regelmäßig die Genauigkeit der Neigungsmessung. Dies erfolgt durch eine Umschlagsmessung. Legen Sie dazu das Messwerkzeug auf einen Tisch und messen Sie die Neigung. Drehen Sie das Messwerkzeug um 180° und messen Sie erneut die Nei- gung. Die Differenz des angezeigten Betrags darf max. 0,3° betragen. Bei größeren Abweichungen müssen Sie das Messwerkzeug neu kalibrieren. Wählen Sie dazu in den Einstellungen aus. Folgen Sie den Anweisungen auf dem Display. Nach starken Temperaturwechseln und nach Stößen empfehlen wir eine Genauigkeits- prüfung und ggfs. eine Kalibrierung des Messwerkzeugs. Nach einem Temperaturwech- sel muss das Messwerkzeug einige Zeit austemperieren bevor eine Kalibrierung erfolgt. Genauigkeitsüberprüfung der Entfernungsmessung Sie können die Genauigkeit des Messwerkzeugs wie folgt überprüfen: – Wählen Sie eine auf Dauer unveränderliche Messstrecke von ca. 3 bis 10m Länge, de- ren Länge Ihnen exakt bekannt ist (z.B. Raumbreite, Türöffnung). Die Messung sollte unter günstigen Bedingungen durchgeführt werden, d.h. die Messstrecke sollte im In- nenraum liegen mit einer schwachen Hintergrundbeleuchtung und die Zielfläche der Messung sollte glatt und gut reflektierend sein. – Messen Sie die Strecke 10-mal hintereinander.Die Abweichung der Einzelmessungen vom Mittelwert darf maximal ±4mm auf der ge- samten Messstrecke bei günstigen Bedingungen betragen. Protokollieren Sie die Mes- sungen, um zu einem späteren Zeitpunkt die Genauigkeit vergleichen zu können. Arbeiten mit dem Stativ (Zubehör) Die Verwendung eines Stativs ist besonders bei größeren Entfernungen notwendig. Set- zen Sie das Messwerkzeug mit dem 1/4"-Gewinde (13) auf die Schnellwechselplatte des Stativs (18) oder eines handelsüblichen Fotostativs auf. Schrauben Sie es mit der Fest- stellschraube der Schnellwechselplatte fest. Stellen Sie die Bezugsebene für Messungen mit Stativ durch Drücken der Taste (4) ent- sprechend ein (Bezugsebene Gewinde). Fehlermeldung Wenn eine Messung nicht korrekt durchgeführt werden kann, wird die Fehlermeldung „Error“ im Display angezeigt. Schalten Sie das Messwerkzeug aus und wieder ein und starten Sie die Messung erneut. Das Messwerkzeug überwacht die korrekte Funktion bei jeder Messung. Wird ein Defekt festgestellt, zeigt das Display nur noch nebenstehendes Symbol, und das Messwerkzeug schaltet sich ab. In diesem Fall führen Sie das Messwerkzeug über Ihren Händler dem Bosch-Kundendienst zu. Wartung und Service Wartung und Reinigung Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Pflegen Sie insbesondere die Empfangslinse (14) mit der gleichen Sorgfalt, mit der Brille oder Linse eines Fotoapparats behandelt werden müssen. Im Falle eines Defekts oder einer Reparatur senden Sie das Messwerkzeug an eine autori- sierte Bosch-Kundendienststelle. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts so- wie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produk- Deutsch | 25 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)26 | Deutsch 1 609 92A 4RG | (15.11.2018) Bosch Power Tools ten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli- ge Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmel- den. Kundendienst: Tel.: (0711) 40040460 Fax: (0711) 40040461 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040460 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederver- wertung zugeführt werden.Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wie- derverwendung zugeführt werden. English Safety instructions All instructions must be read and observed in order for the measur- ing tool to function safely. The safeguards integrated into the meas- uring tool may be compromised if the measuring tool is not used in accordance with these instructions. Never make warning signs on the measuring tool unrecognisable. SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE AND INCLUDE THEM WITH THE MEASURING TOOL WHEN TRANSFERRING IT TO A THIRD PARTY. u Warning! If operating or adjustment devices other than those specified here are used or other procedures are carried out, this can lead to dangerous exposure to radiation. The measuring tool is delivered with a warning label (marked in the illustration of the measuring tool on the graphics page with number (12)). u If the text on the warning label is not in your native language, cover it with the la- bel supplied, which is in your language, before initial commissioning. English | 27 Bosch Power Tools 1 609 92A 4RG | (15.11.2018)28 | English 1 609 92A 4RG | (15.11.2018) Bosch Power Tools Do not direct the laser beam at persons or animals and do not look directly into the laser beam or at its reflection. Doing so could lead to blindless, or could cause accidents or damage to the eyes. u If laser radiation hits your eye, you must close your eyes and immediately turn your head away from the beam. u Do not make any modifications to the laser equipment. u Do not use the laser goggles as protective goggles. The laser goggles make the laser beam easier to see; they do not protect you against laser radiation. u Do not use the laser goggles as sunglasses or while driving. The laser goggles do not provide full UV protection and impair your ability to see colours. u Have the measuring tool serviced only by a qualified specialist using only ori- ginal replacement parts. This will ensure that the safety of the measuring tool is maintained. u Do not let children use the laser measuring tool unsupervised. They could acci- dentally dazzle someone. u Do not use the measuring tool in explosive atmospheres which contain flam- mable liquids, gases or dust. Sparks may be produced inside the measuring tool, which can ignite dust or fumes. Product Description and Specifications Please unfold the fold-out page with the diagram of the measuring tool and leave it open while reading the instruction manual. Intended Use The measuring tool is intended for measuring distances, lengths, heights, clearances and inclines, and for calculating areas and volumes. The measuring tool is suitable for indoor and outdoor use. Product features The numbering of the product features shown refers to the illustration of the measuring tool on the graphic page. (1) Display (2) Measuring button [ ] (3) Plus button [+](4) Reference level selection button (5) On/off button [ ] (6) Memory button [ ] (7) Function button [Func] (8) Minus button [-] (9) Battery compartment cover (10) Locking mechanism of the battery compartment cover (11) Serial number (12) Laser warning label (13) 1/4" tripod socket (14) Reception lens (15) Laser beam output (16) Laser target plate
