NAVODILA ZA UPORABO GLM 10025 C Professional BOSCH

sl Za dodatne informacije o izdelku si oglejte spletna navodila za uporabo.

hr Dodatne informacije o proizvodu naći ćete u online uputama za uporabu.

(21) Izlaz za laserski zrak

(22) Kamera

» Položite merni alat na željenu startnu tačku za merenje (npr. zid).

» Pritisnite taster ▲ako biste aktivirali merenje.

- Funkcija obeležavanja

- Menenje nagiba/digitalna libela

- Kontinuirano merenje

416 | Srpski

» Pritisnite taster da biste otvorili meni Funkcije.
» Izaberite željenu funkciju merenja pomoću tastera ▶tastera .
» Da biste potvrdili izbor, pritisnite taster fili taster .

Za dodatne informacije pogledajte onlajn uputstvo za upotrebu: www.bosch-pt.com/manuals

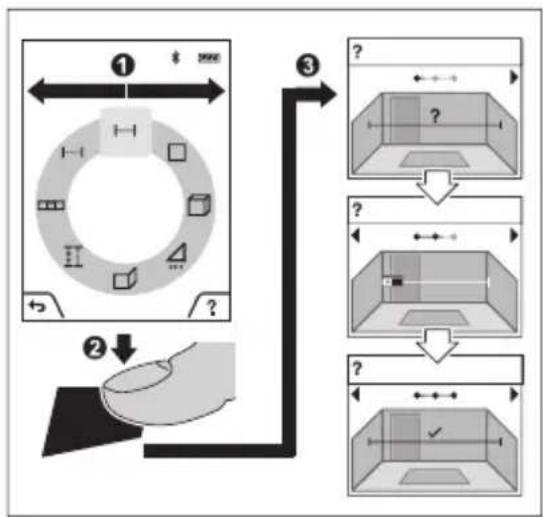

Integrisana pomoćna funkcija ?

Pomoćna funkcija koja je integrisana u merni alat nudi detaljne animacije za pojedinačne merne funkcije/merne postupke.

» Otvorite meni Funkcije.
» Izaberite željenu funkciju merenja pomoću tastera ▶tastera i pritisnite taster

Preberite in upoštevajte vsa navodila, da zagotovite varno in zanesljivo uporabo merilne naprave. Če merilne naprave ne uporabljate v skladu s priloženimi navodili, lahko pride do poškodb zaščitne opreme, vgrajene v merilni napravi. Opozorilnih nalepk na merilni napravi

nikoli ne zakrivajte. TA NAVODILA VARNO SHRANITE IN JIH PRILOŽITE MERILNI NAPRAVI V PRIMERU PREDAJE.

Pozor! Če ne uporabljate tu navedenih naprav za upravljanje in nastavljanje oz. će uporabljate drugačne postopke, lahko to povzroči nevarno izpostavljenost sevanju.
▶ Merilni napravi je priložena opozorilna nalepka za laser (označena na strani s shematskim prikazom merilne naprave).
Če besedilo na varnostni nalepki za laser ni v vašem jeziku, ga pred prvim zagonom prelepite s priloženo nalepko v ustreznem jeziku.

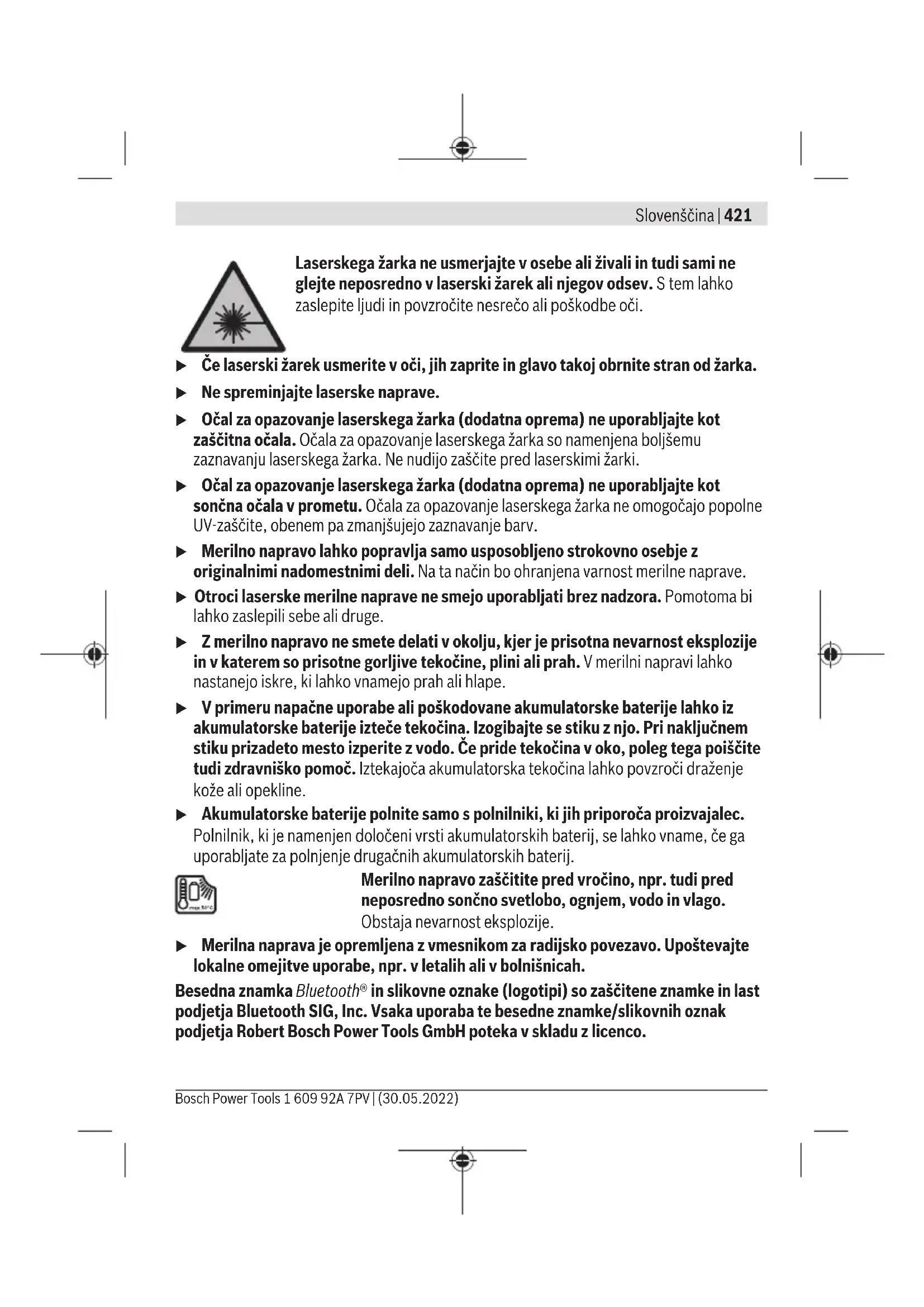

Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev. S tem lahko zaslepite ljudi in povzročite nesrečo ali poškodbe oči.

Če laserski žarek usmerite v oči, jih zaprite in glavo takoj obrnite stran od žarka.
▶ Ne spreminjajte laserske naprave.
▶ Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.
▶ Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot sončna očala v prometu. Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv.
▶ Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave.
▶ Otroci laserske merilne naprave ne smejo uporabljati brez nadzora. Pomotoma bi lahko zaslepili sebe ali druge.
Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotne gorljive tekočine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape.
▶ V primeru napačne uporabe ali poškodovane akumulatorske baterije lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Pri naključnem stiku prizadeto mesto izperite z vodo. Če pride tekočina v oko, poleg tega poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline.
Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, će ga uporabljate za polnjenje drugačnih akumulatorskih baterij.

Merilno napravo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, vodo in vlago.

Obstaja nevarnost eksplozije.

▶ Merilna naprava je opremljena z vmesnikom za radijsko povezavo. Upoštevajte lokalne omejitve uporabe, npr. v letalih ali v bolnišnicah.

Besedna znamka Bluetooth® in slikovne oznake (logotipi) so zaščitene znamke in last podjetja Bluetooth SIG, Inc. Vsaka uporaba te besedne znamke/slikovnih oznak podjetja Robert Bosch Power Tools GmbH poteka v skladu z licenco.

422 | Slovenščina

▶ Previdno! Pri uporabi merilne naprave s funkcijo Bluetooth® lahko pride do motenja drugih naprav in sistemov, letal in medicinskih naprav ter aparatov (npr. srčnih spodbujevalnikov, slušnih aparatov). Prav tako ni mogoče povsem izključiti škodljivega vpliva na ljudi in živali v neposredni bližini. Merilne naprave s funkcijo Bluetooth® ne uporabljajte v bližini medicinskih naprav in aparatov, bencinskih črpalk, kemičnih sistemov, na območjih z nevarnostjo eksplozije in območjih, kjer se opravlja razstreljevanje. Merilne naprave s funkcijo Bluetooth® ne uporabljajte na letalih. Izogibajte se dolgotrajni uporabi v neposredni bližini telesa.
▶ Merilne naprave ne uporabljajte s priklopljenim kablom USB.
▶ Merilne naprave ne uporabljajte kot zunanji pomnilnik USB.
Z merilno napravo ne fotografirajte ljudi ali živali, saj se lahko zgodi, da je laserski žarek med tem vklopljen. Z vklopljenim laserskim žarkom lahko zaslepite ljudi in povzročite nesrečo ali poškodbe oči.
▶ Ne uporabljajte merilne naprave, če je steklo prikazovalnika poškodovano (npr. če so vidne razpoke na površini itd.). Obstaja nevarnost poškodb.

Merilne naprave in magnetnega pribora ne približujte vsadkom in drugim zdravstvenim napravam, npr. srčnim spodbujevalnikom ali inzulinskim črpalkam. Magneti merilne naprave in pribora ustvarjajo magnetno polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.

▶ Merilno napravo in magnetni pribor hranite stran od magnetnih nosilcev podatkov in magnetno občutljivih naprav. Delovanje magneta merilne naprave in pribora lahko povzroči nepopravljivo izgubo podatkov.

Varnostna opozorila za električni vtič

Tega omrežnega priključka ne smejo uporabljati otroci in osebe z omejenimi telesnimi, čutnimi ali duševnimi sposobnostmi ali pomanjkljivimi izkušnjami in pomanjkljivim znanjem. Otroci, stari 8 let ali več, in osebe z omejenimi telesnimi, čutnimi ali duševnimi sposobnostmi ter osebe s pomanjkljivimi izkušnjami in pomanjkljivim znanjem lahko ta omrežni priključek uporabljajo le pod nadzorom odgovorne osebe, ki je tudi zadolžena za njihovo varnost, ali će so seznanjeni z varno uporabo omrežnega priključka ter se zavedajo s tem povezanih nevarnosti. V nasprotnem primeru obstaja nevarnost napačne uporabe in poškodb.

*Omrežni priključek zavarujete pred dežjem ali vlago. Vdor vode v omrežni

priključek povečuje tveganje električnega udara.

▶ Poskrbite za čistočo omrežnega priključka. Zaradi umazanije lahko pride do električnega udara.
Pred vsako uporabo morate omrežni priključek preveriti. Če opazite kakršne koli poškodbe, omrežnega priključka ne uporabljajte. Omežnega priključka ne odpirajte sami, popravilo lahko opravi samo usposobljen strokovnjak, in to izključno z originalnimi nadomestnimi deli. Poškodovani deli omrežnega priključka povečujejo tveganje električnega udara.

Opis izdelka in njegovega delovanja

Prosimo odprite zloženo stran, kjer je prikazana merilna naprava in pustite to stran med branjem navodila za uporabo odprto.

Namenska uporaba

Merilna naprava je namenjena merjenju razdalj, dolžin, višin, razmakov, nagibov in izračunavanju površin ter prostornin.

Merilna naprava je primerna za uporabo v zaprtih prostorih in na prostem.

Merilne rezultate je mogoče prek povezave Bluetooth® prenesti na druge naprave.

Komponente na sliki

Številke komponent na sliki se nanašajo na prikaz merilne naprave na straneh s slikami.

(1) Zaslon

(2) ▲ Tipka za merjenje

(3) Desna programska tipka

(4) ▶ Tipka plus

(5) Tipka za povečavo

(6) Vpetje za nosilno zanko

(7) Gumb za sprostitev nastavitvenega zatiča

(8) Nastavitveni zatič

(9) Tipka za vklop in izklop

(10) Tipka za ciljni prikaz (GLM 100-25 C)

(11) Tipka kamere (GLM 150-27 C)

424 | Slovenščina

(12)

Tipka minus

(13)

Leva programska tipka

(14)

Funkcijska tipka

(15)

Opozorilna ploščica laserja

(16)

Serijska številka

(17) Pokrov predala za baterije (GLM 100-25 C)

(18) Vhod USB (GLM 150-27 C)

(19)

Navoj stojala 1/4"

(20)

Sprejemna leča

(21)

Izhodna odprtina laserskega žarčenja

(22)

Kamera

(23)

Zanka za obešanje ^A)

(24)

Zaščitna torbica

(25)

alo (GLM 100-25 C)

(26)

ije (GLM 100-25 C)

(27)

USB (GLM 150-27 C)

A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Prikazani elementi

(a)

Vrstica s trenutnim rezultatom meritve

(b)

Ciljni prikaz (nitni križ)

(c)

Prikaz naklona

(d)

Datum/čas

(e)

Referenčna raven

(f)

Stanje Bluetooth®

Funkcija Bluetooth ^® ni aktivirana

Funkcija Bluetooth® je vklopljena, povezava je vzpostavljena

(g)

Prikaz stanja napolnjenosti

(h) Vrstice z izmerjenimi vrednostmi
(i) Osnovne nastavitve
(j) Prikaz merilne funkcije
(k) Notranji pomnilnik
(I) Nazaj
(m) Vgrajena funkcija pomoči
(n) Začetni zaslon
(o) Meni dodatnih osnovnih nastavitev
(p) Meni osnovnih nastavitev
(q) Meni za merilne funkcije

Tehnični podatki

Digitalni laserski merilnik razdalj	GLM 100-25 C GLM 150-27 C
Kataloška številka	3 601 K72 Y.. 3 601 K72 Z..
Merilno območjeA)	0,08-100 m	0,08-150 m
Merilno območje (pod neugodnimi pogoji)B)	0,08-60 m	0,08-60 m
Natančnost merjenjaA)	±1,5 mm	±1,5 mm
Natančnost merjenja (pod neugodnimi pogoji)B)	±3,0 mm	±3,0 mm
Najmanjša enota prikaza 0,5 mm 0,5 mm
Splošno
Delovna temperaturaC)	-10 °C ... +45 °C	-10 °C ... +45 °C
Dovoljena temperatura med polnjenjem		+5 °C ... +40 °C
Temperatura skladiščenja -20 °C ... +70 °C -20 °C ... +70 °C
Najv. relativna zračna vlažnost 90 % 90 %
Najv. nadmorska višina uporabe 2000 m 2000 m
Stopnja onesnaženja v skladu s standardom IEC 61010-1	2D)	2D)
Razred laserja 2 2

Bosch Power Tools 1 609 92A 7PV | (30.05.2022)

426 | Slovenščina

Digitalni laserski merilnik razdalj	GLM 100-25 C GLM 150-27 C
Vrsta laserja 650 nm, < 1 mW 650 nm, < 1 mW
Odstopanje laserskega žarka < 1,5 mrad (polni kot) < 1,5 mrad (polni kot)
Samodejni izklop po pribl.
– Laser 20 s 20 s
– Merilna naprava (brez meritev) 5 min 5 min
Baterije 3 × 1,5 V LR6 (AA)
Akumulatorska baterija Litij-ionska
Nazivna napetost		3,6 V ---
Kapaciteta 3120 mAh
Število akumulatorskih celic 1
priporočen kabel mikro USB		2 609 120 670
Omrežni priključek
Čas polnjenja ^E)		pribl. 5,5 h
Izhodna napetost		5,0 V ---
Izhodni tok 1000 mA
Priporočeni omrežni priključek ^F)		2 609 120 713 (EU)
		2 609 120 718 (UK)
		1 600 A01 3A0 (ARG)
		1 600 A01 3A1 (MEX)
		1 600 A01 3A2 (BRL)
Prenos podatkov
Bluetooth® Bluetooth® 4.2		Bluetooth® 4.2
	Low Energy ^G)	Low Energy ^G)
Območje delovne frekvence 2402–2480 MHz	2402–2480 MHz

Digitalni laserski merilnik razdalj

GLM 100-25 C GLM 150-27 C

Najv. moč oddajanja signala 8 mW 8 mW

A) Pri merjenju od sprednjega roba merilne naprave velja za visoko odbojnost ciljne površine (npr. prebeljena stena), šibko osvetlitev ozadja in delovno temperaturo 25 °C, prav tako je treba upoštevati odstopanje zaradi razdalje ±0,05 mm/m.
B) Pri merjenju od sprednjega roba merilne naprave velja za visoko odbojnost ciljne površine (npr. prebeljena stena), močno osvetlitev ozadja in delovno temperaturo 25 °C ter visoko lego. Prav tako je treba upoštevati odstopanje zaradi razdalje ±0,15 mm/m.
C) Pri neprekinjenem merjenju je največja delovna temperatura +40 °C.
D) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat.
E) Pri delovni temperaturi 25 °C. Čas polnjenja z USB-polnilnikom z jakostjo 1 amper. Hitrejše polnjenje pri izklopljeni merilni napravi.
F) Več tehničnih podatkov je na voljo na spletni strani: https://www.bosch-professional.com/ecodesign
G) Pri napravah s funkcijo Bluetooth® Low Energy glede na model in operacijski sistem morda ni možno vzpostaviti povezave. Naprave s funkcijo Bluetooth® morajo podpirati protokol GATT.
Za nedvoumno identifikacijo vaše merilne naprave je na tipski ploščici navedena serijska številka (16).

Namestitev/zamenjava baterije

GLM 100-25 C

Zamenjati morate vedno vse baterije oz. akumulatorske baterije. Uporabite samo baterije ali akumulatorske baterije enega proizvajalca in z enako kapaciteto.
Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za baterije.

Če merilne naprave dlje časa ne boste uporabljali, iz nje odstranite baterije oz. akumulatorske baterije. Baterije in akumulatorske baterije lahko pri daljšem skladiščenju korodirajo in se samodejno izpraznijo.

Litij-ionska akumulatorska baterija

GLM 150-27 C

Polnjenje litij-ionske akumulatorske baterije

Za polnjenje uporabite napajalnik USB, pri katerem tehnični podatki (napetost in polnilni tok) ustrezajo podatkom priporočenega napajalnika. Pri tem upoštevajte

428 | Slovenščina

navodila za uporabo napajalnika USB.

Priporočen napajalnik: glejte tehnične podatke.

▶ Bodite pozorni na omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na omrežnem priključku električnega orodja. Omrežne priključke, ki so označeni z 230 V, lahko priključite tudi na napetost 220 V.

Litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljajo polovično napolnjene. Da zagotovite polno moč akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite.

Za dodatne informacije si oglejte spletna navodila za uporabo:

www.bosch-pt.com/manuals

Delovanje

Uporaba

Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe.
Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem.
Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dalj časa v avtomobilu. Počakajte, da se temperatura merilne naprave pri večjih temperaturnih nihanjih najprej prilagodi, šele nato napravo uporabite. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave.
▶ Preprečite močne udarce v merilno napravo in padce na tla. Po močnih zunanjih vplivih na merilno napravo morate pred nadaljevanjem dela vedno izvesti preizkus natančnosti (glejte „Preizkus natančnosti“, Stran 433).

Vklop/izklop

» Pritisnite tipko , da vklopite merilno napravo in laser.
Merilno napravo lahko vklopite tudi brez laserja tako, da pritisnete tipko
» Za izklop merilne naprave pridržite tipko . ^c
Vrednosti in nastavitve naprave v pomnilniku se shranijo.

Kamera

Pritisnite tipko /, da vklopite ali izklopite kamero.

1 609 92A 7PV | (30.05.2022) Bosch Power Tools

Ko izklopite merilno napravo, ostane izbrano stanje shranjeno.

Pri merjenju večjih razdalj (pribl. > 5 m) se prikaže tudi ciljna oznaka za označevanje merilne točke.

Za dodatne informacije si oglejte spletna navodila za uporabo: www.bosch-pt.com/manuals

Merjenje

Ob vklopu je merilna naprava samodejno nastavljena na merjenje dolžine.

Referenčna raven za merjenje po vklopu je zadnji rob merilne naprave. Spremenite lahko tudi referenčno raven. (glejte „Izbira referenčne ravni“, Stran 429)

» Postavite merilno napravo na želeno izhodiščno merilno mesto (npr. ob steno).
» Pritisnite tipko ◆la sprožite meritev.

Po merilnem postopku se laserski žarek izključi. Za novo meritev ponovite ta postopek. Izmerjene vrednosti ali končne rezultate je mogoče seštevati in odštevati.

Če je vklopljen neprekinjen laserski žarek in funkcija neprekinjenega merjenja se začne merjenje že po prvem pritisku tipke

Vklopljen neprekinjen laserski žarek se po meritvi ne izklopiNeprekinjen laserski žarek.

Za dodatne informacije si oglejte spletna navodila za uporabo: www.bosch-pt.com/manuals

Merilne naprave se med merjenjem ne sme premikati. Zaradi tega je treba merilno napravo fiksno postaviti na trden naslon ali površino.
i Sprejemna leča (20), izhodna odprtina laserskega žarčenja (21) in kamera (22) med merjenjem ne smejo biti prekrite.

Izbira referenčne ravni

Pri merjenju lahko izbirate med različnimi referenčnimi ravnmi:

zadnji rob merilne naprave (npr. pri naleganju na stene)

ost za razpiranje prislonske plošče v razponu 180° (npr. za merjenje iz vogalov)

430 | Slovenščina

sprednji rob merilne naprave (npr. pri merjenju od roba mize)

sredina navoja stojala (19) (npr. za meritve s stojalom)

Za dodatne informacije si oglejte spletna navodila za uporabo: www.bosch-pt.com/manuals

• Vklop/izklop funkcije Bluetooth®
• Menjava referenčne ravni(glejte „Izbira referenčne ravni“, Stran 429)
• Funkcija časovnika
• Vklop/izklop neprekinjenega laserskega žarka
• Umerjanje naklona(glejte „Preizkus natančnosti“, Stran 433)
• Umerjanje ciljnega prikaza
• Brisanje pomnilnika (GLM 150-27 C)
• Nastavitev jezika
  – Nastavitev datuma in časa
• Spreminjanje merske enote
• Spreminjanje kotne enote
• Aktiyacija aplikacije PRO360
• Priklic informacij o napravi
• Vklop/izklop zvočnih signalov
• Nastavitev časa izklopa
• Nastavitev časa zatemnitve
• Nastavitev svetlosti zaslona
• Viklop/izklop samodejnega vrtenja zaslona

» Kratko pritisnite tipko ▪držite tipko , da odprete meni Osnovne nastavitve

» Izberite želeno nastavitev s tipko ali tipko .

» Za potrditev izbire pritisnite tipko Func

» Za izhod iz menija Osnovne nastavitve -otitisnite tipko ali tipko .

Za dodatne informacije si oglejte spletna navodila za uporabo: www.bosch-pt.com/manuals

Merilne funkcije

Izbira/sprememba načina merjenja

V meniju funkcij najdete naslednje funkcije:

• Merjenje dolžine
• Merjenje površine
• Merjenje prostornine

• Posredno merjenje razdalje

• Posredno merjenje višine

• Dvojno posredno merjenje višine
• Posredno merjenje dolžine

• Merjenje trapeza

• Merjenje stenske površine

• Funkcija označevanja
• Menjenje naklona/digitalna vodna tehtnica
• Neprekinjeno merjenje

» Pritisnite tipko Furda odprete meni Funkcije.
» Želeno merilno funkcijo izberite s tipko ali .
» Pritisnite tipko alt tipko, daizbiro potrdite.

432 | Slovenščina

Za dodatne informacije si oglejte spletna navodila za uporabo: www.bosch-pt.com/manuals

Vgrajena funkcija pomoči ?

naslednji oz. predhodni korak.

Funkcija pomoči, ki je vgrajena v merilni napravi, ponuja podrobne animacije za posamezne načine merjenja in funkcije.

» Odprite meni Funkcije.
» Izberite želeno funkcijo s tipko ▶li tipko ◀pritisnite tipko . Animacija podrobno prikazuje, kako postopati pri izbrani merilni funkciji.
» Pritisnite tipko ■ zaustavitev animacije ali za nadaljevanje animacije. » Pritisnite tipko ▶ ali , da ■ rikažete

Vmesnik Bluetooth®

Vklop vmesnika Bluetooth® za prenos podatkov na končno mobilno napravo

05.05.2017 7:26:12 (f) 8.179 m 9.273 m 13.919 m 18.558 m 23.198m

√ Prepričajte se, da je vmesnik Bluetooth® na vaši mobilni končni napravi vklopljen.
» Kratko pritisnite tipko 🚪idržite tipko , da 🟢ndprete meni Osnovne nastavitve 🌿
» Izberite .*
» Pritisnite tipko ali tipko , da izberete .
» Za potrditev izbire pritisnite tipko Func
Simbol Bluetooth® je na zaslonu prikazan v beli barvi (f).

Izklop vmesnika Bluetooth®

» Kratko pritisnite tipko ■ držite tipko , da odprete meni Osnovne
nastavitve
» Izberite ✱
» Pritisnite tipko ali tipko , da zberete .
» Za potrditev izbire pritisnite tipko Func

Simbol Bluetooth® je na zaslonu prikazan v sivi barvi.

Priključek USB

GLM 150-27 C: Prenos podatkov prek USB-vmesnika

Prek priključka mikro USB merilne naprave lahko prenesete podatke na določene naprave z vmesnikom USB (npr. stacionarni računalnik, prenosni računalnik).

Merilno napravo s kablom mikro USB povežite s svojim stacionarnim ali prenosnim računalnikom. Operacijski sistem na stacionarnem ali prenosnem računalniku merilno napravo samodejno zazna kot pogon.

Takoj ko je merilna naprava prek kabla mikro USB povezana z vašim stacionarnim ali prenosnim računalnikom, se litij-ionska akumulatorska baterija začne polniti. Čas polnjenja je odvisen od polnilnega toka.

Preizkus natančnosti

Redno preverjajte natančnost merjenja naklona in razdalje.

Za dodatne informacije si oglejte spletna navodila za uporabo: www.bosch-pt.com/manuals

Sporočilo napake

Merilna naprava nadzoruje pravilno delovanje pri vsaki meritvi. Če je zaznana okvara, je na zaslonu prikazan samo še opozorilni simbol in merilna naprava se izklopi. V tem primeru merilno napravo prek svojega trgovca pošljite servisni službi Bosch.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Merilno orodje lahko hranite in transportirate samo v priloženi zaščitni torbi.

Merilna naprava naj bo vedno čista.

Merilne naprave nikoli ne potapljajte v vodo ali v druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte čistilnih sredstev ali topil.

Še posebej skrbno čistite sprejemno lečo (20), izstopno odprtino laserskega žarka (21) in kamero (22): Pazite na to, da na sprejemni leči, izstopni odprtini laserskega žarka in kameri ni umazanije. Sprejemno lečo, izstopno odprtino laserskega žarka in kamero čistite le s sredstvi, ki so primerna tudi za leče fotoaparatov. Za odstranjevanje umazanije s sprejemne leče, izstopne odprtine laserskega žarka ali kamere ne uporabljajte koničastih predmetov in ne brišite s krpo prek njih (nevarnost nastanka prask).

Merilno napravo na popravilo vedno pošljite v zaščitni torbici (24).

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na:

www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail : [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Za priložene litij-ionske akumulatorske baterije veljajo zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaža po cesti.

Pri pošiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upoštevati posebne zahteve glede embalaže in oznak. Pri pripravi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.

Odlaganje

Merilne naprave, polnilnike, akumulatorske baterije, pribor in embalažo oddajte v okolju prijazno recikliranje.

Merilnih naprav, polnilnikov in akumulatorskih baterij ne zavrzite med navadne odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odslužene merilne naprave in polnilniki zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način.

Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

▶ Vgrajene akumulatorske baterije lahko z namenom odstranjevanja odpadkov odstrani le strokovno osebje. Z odpiranjem ohišja lahko merilno napravo uničite.

Če želite akumulatorsko baterijo odstraniti iz merilne naprave, merilno napravo uporabljajte tako dolgo, da popolnoma izpraznite akumulatorsko baterijo. Za odstranitev akumulatorske baterije izvijte vijake iz ohišja in snemite ohišje. Da preprečite kratek stik, priključke enega za drugim odstranite z akumulatorske baterije in na koncu izolirajte pole. Tudi ko je akumulatorska baterija povsem izpraznjena, je v njej še nekaj napetosti, ki se lahko sprosti v primeru kratkega stika.

Hrvatski

Sigurnosne napomene

sl Robert Bosch Power Tools GmbH potrjuje, da je tip radijske opreme GLM 100-25 C/GLM 150-27 C skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu:

hr Robert Bosch Power Tools GmbH ovime izjavljuje da je radijska oprema tipa GLM 100-25 C/GLM 150-27 C u skladu s Direktivom 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi:
