KORISNIČKI PRIRUČNIK GLM 10025 C Professional BOSCH

Opis proizvoda i rada

Molimo da otvorite preklopljenu stranicu sa prikazom mernog alata, i ostavite ovu stranicu otvorenu dok čitate uputstvo za rad.

Pravilna upotreba

Merni alat je namenjen za merenje udaljenosti, dužina, visina, razmaka, nagiba i za izračunavanje površina i zapremina.

Merni alat je pogodan za upotrebu u spoljnom i unutrašnjem području.

(23) Omča za nošenje ^A)

(24) Zaštitna torba

(25) Blokada okretanja (GLM 100-25 C)

(26) Baterije (GLM 100-25 C)

(27) USB kabl (GLM 150-27 C)

A) Prikazani ili opisani pribor ne spada u standardno pakovanje. Kompletni pribor možete da nadete u našem programu pribora.

Prikazani elementi

(a) Red za rezultat
(b) Prikaz cilja (meta)

(c) Prikaz nagibnog ugla
(d) Datum/vreme
(e) Referentna ravan merenja
(f) Bluetooth ^® status

Uključivanje/isključivanje

» Pritisnite taster, kako biste uključili merni alat i laser.

Merni alat možete uključiti i bez lasera, tako što ćete pritisnuti taster

» U tu svrhu držite pritisnut taster, kako biste isključili merni alat.

Vrednosti i podešavanja uređaja koji se nalaze u memoriji se zadržavaju.

Kamera

Pritisnite taster 📄 da biste uključili ili isključili kameru.

Nakon isključivanja mernog alata, izabrano stanje ostaje memorisano.

Kod većih udaljenosti (pribl. > 5 m) dodatno se prikazuje oznaka cilja, da bi se označila merna tačka.

Za dodatne informacije pogledajte onlajn uputstvo za upotrebu:

www.bosch-pt.com/manuals

Proces merenja

Ako je uključen permanentni laserski zrak on se nakon merenja ne isključujePermanentni laserski zrak.

Za dodatne informacije pogledajte onlajn uputstvo za upotrebu: www.bosch-pt.com/manuals

Biranje referentne ravni

Za merenje možete birati različite referentne ravni:

zadnja ivica mernog alata (npr. kod postavljana na zidove),

vrhovi granične ploče otklopljene za 180° (npr. za merenja iz uglova)

prednja ivica mernog alata (npr. prilikom merenja od ivice stola),

sredina navoja (19) (npr. kod merenja pomoću stativa).

Za dodatne informacije pogledajte onlajn uputstvo za upotrebu:

www.bosch-pt.com/manuals

Meni „Osnovna podešavanja“

ili nastavili animaciju.

» Pritisnite taster ili da biste prikazali sledeći, odn. prethodni korak.

Bluetooth® port

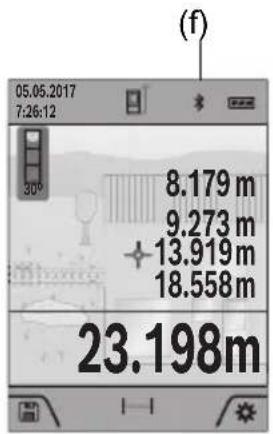

Aktiviranje Bluetooth® porta za prenos podataka na mobilni krajnji uredaj

05.05.2017 7:26:12 30° 8.179 m 9.273 m 13.919 m 18.558 m 23.198m (f)

√ Uverite se, da je Bluetooth® interfejs na vašem mobilnom krajnjem uređaju aktiviran.
» Pritisnite kratko taster ili držite pritisnut taster, daunc biste otvorili meni Osnovna podešavanja
» Izaberite
» Pritisnite taster gli taster da laste izabrali.
» Za potvrdu izbora, pritisnite taster Func Simbol Bluetooth® se na displeju prikazuje belom bojom (f).

Deaktiviranje Bluetooth® porta

» Pritisnite kratko taster 🚫držite pritisnut taster , da histe otvorili meni Osnovna
podešavanja
» Izaberite .*
» Pritisnite taster fili taster da biste izabrali.
» Za potvrdu izbora, pritisnite taster func

Simbol Bluetooth® se na displeju prikazuje sivom bojom.

USB port

GLM 150-27 C: Prenos podataka preko USB porta

Preko mikro USB priključka mernog alata može da se vrši prenos podataka do određenih uređaja sa USB portom (npr. kompjuter, laptop).

Merni alat preko mikro USB kabla povežite sa kompjuterom ili notebook računarom.

Operativni sistem na Vašem kompjuteru ili notebook-u automatski prepoznaje merni alat kao disk.

Čim se merni alat poveže sa stonim ili prenosnim računarom putem Micro-USB kabla, litijum.jonski akumulator se puni. Vreme punjenja varira u zavisnosti od struje punjenja.

Bosch Power Tools 1 609 92A 7PV | (30.05.2022)

418 | Srpski

Provera preciznosti

Redovno proveravajte preciznost merenja nagiba i merenja udaljenosti.

Za dodatne informacije pogledajte onlajn uputstvo za upotrebu: www.bosch-pt.com/manuals

Javljanje greške

Merni alat vrši nadzor ispravne funkcije prilikom svakog merenja. Ukoliko se utvrdi kvar, displej pokazuje samo još samo simbol koji se nalazi pored, a merni alat se isključuje. U tom slučaju merni alat preko vašeg distributera dostavite Bosch servisnoj službi.

Održavanje i servis

Održavanje i čišćenje

Čuvajte i transportujte merni pribor samo u isporučenoj zaštitnoj torbi.

Akumulatorske baterije/baterije:

Litijevi ioni:

Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 435).

Sve upute treba pročitati i pridržavati ih se kako biste s mjernim alatom radili sigurno i bez opasnosti. Ukoliko se mjerni alat ne koristi sukladno ovim uputama, to može negativno utjecati na rad integriranih zaštitnih naprava u mjernom alatu. Znakovi opasnosti na mjernom alatu moraju ostati raspoznatljivi. OVE UPUTE DOBRO ČUVAJTE I DRUGOM KORISNIKU IH PREDAJTE ZAJEDNO S MJERNIM ALATOM.

▶ Oprez – Ako koristite druge uređaje za upravljanje ili namještanje od ovdje navedenih ili izvodite druge postupke, to može dovesti do opasne izloženosti zračenju.
Mjerni alat se isporučuje sa znakom opasnosti za laser (označen na prikazu mjernog alata na stranici sa slikama).
Ako tekst na znaku opasnosti za laser nije na vašem materinskom jeziku, onda ga prije prve uporabe prelijepite isporučenom naljepnicom na vašem materinskom jeziku.

Ne usmjeravajte lasersku zraku na ljude ili životinje i ne gledajte u izravnu ili reflektiranu lasersku zraku. Time možete zaslijepiti ljude, izazvati nesreće ili oštetiti oko.

Ako laserska zraka pogodi oko, svjesno zatvorite oči i glavu smjesta odmaknite od zrake.
▶ Na laserskom uređaju ništa ne mijenjajte.
Naočale za gledanje lasera (pribor) ne upotrebljavajte kao zaštitne naočale.
Naočale za gledanje lasera služe za bolje prepoznavanje laserske zrake, ali ne štite od laserskog zračenja.
Naočale za gledanje lasera (pribor) ne upotrebljavajte kao sunčane naočale ili u cestovnom prometu. Naočale za gledanje lasera ne pružaju potpunu zaštitu od UV zračenja i smanjuju raspoznavanje boja.
▶ Popravak mjernog alata prepustite samo kvalificiranom stručnom osoblju i samo s originalnim rezervnim dijelovima. Time će se osigurati da ostane zadržana sigurnost mjernog alata.

▶ Ne dopustite djeci korištenje laserskog mjernog alata bez nadzora. Mogla bi nehotično zaslijepiti druge osobe ili sebe same.
▶ Ne radite s mjernim alatom u okolini ugroženoj eksplozijom u kojoj se nalaze zapaljive tekućine, plinovi ili prašine. U mjernom alatu mogu nastati iskre koje mogu zapaliti prašinu ili pare.
Kod pogrešne primjene ili oštećene aku-baterije iz aku-baterije može isteci tekućina. Izbjegavajte kontakt s ovom tekućinom. Kod slučajnog kontakta ugroženo mjesto treba isprati vodom. Ako bi ova tekućina dospjela u oči, zatražite pomoć liječnika. Istekla tekućina iz aku-baterije može dovesti do nadražaja kože ili opeklina.
▶ Aku-baterije punite samo u punjačima koje preporučuje proizvođač. Za punjač prikladan za određenu vrstu aku-baterije postoji opasnost od požara ako se koristi s nekom drugom aku-baterijom.

Mjerni alat je opremljen radijskim sučeljem. Potrebno je uvažavati propise o ograničenju korištenja, npr. u zrakoplovima ili bolnicama.

Slovni znak Bluetooth® kao i grafički simbol (logotipovi) su registrirane trgovačke marke i vlasništvo Bluetooth SIG, Inc. Tvrtka Robert Bosch Power Tools GmbH ima licenciju za svako korištenje ovog slovnog znaka/grafičkog simbola.

▶ Oprez! Pri uporabi mjernog alata s funkcijom Bluetooth® može se pojaviti smetnja kod drugih uređaja i sustava, zrakoplova i medicinskih uređaja (npr. elektrostimulator srca, slušni aparati). Također nije moguće posve isključiti ozljede ljudi i životinja koji se nalaze u neposrednoj blizini. Nemojte koristiti mjerni alat s funkcijom Bluetooth® u blizini medicinskih uređaja, benzinskih postaja, kemijskih postrojenja, područja u kojima postoji opasnost od eksplozije ili eksploziva. Nemojte koristiti mjerni alat s funkcijom Bluetooth® u zrakoplovima. Izbjegavajte rad tijekom dužeg vremenskog razdoblja u neposrednoj blizini tijela.

▶ Ne radite mjernim alatom kada je utaknut USB kabel.

Mjerni alat ne upotrebljavajte kao eksternu USB memoriju.

Mjernim alatom ne fotografirajte osobe ili životinje jer laserska zraka pritom može biti stalno uključena. Kada je uključena laserska zraka, možete zaslijepiti ljude, izazvati nesreće ili oštetiti oko.

Mjerni alat ne upotrebljavajte ako su vidljiva oštećenja stakla zaslona osjetljivog na dodir (npr. puknuća na površini itd.). Postoji opasnost od ozljede.

Mjerni alat i magnetski pribor ne stavljajte u blizini implantata i drugih medicinskih uređaja npr. srčanog stimulatora ili inzulinske

pumpe. Zbog magneta mjernog alata i pribora stvara se polje koje može negativno utjecati na rad implantata i medicinskih uređaja.

Držite mjerni alat i magnetski pribor dalje od magnetskih nosača podataka i magnetski osjetljivih uređaja. Uslijed djelovanja magneta mjernog alata i pribora može doći do nepovratnog gubitka podataka.

Sigurnosne napomene za utični adapter

Ovaj utični adapter ne smiju koristiti djeca i osobe s ograničenim fizičkim, osjetilnim i mentalnim sposobnostima ili nedostatnim iskustvom i znanjem. Ovaj utični adapter smiju koristiti djeca starija od 8 godina i osobe s ograničenim fizičkim, osjetilnim ili mentalnim sposobnostima ili osobe s nedostatnim iskustvom i znanjem ako ih nadzire osoba odgovorna za njihovu sigurnost i ako ih uputi u sigurno rukovanje i opasnosti povezane s rukovanjem utičnog adaptera. U suprotnom postoji opasnost od pogrešnog rukovanja i ozljeda.

Molimo otvorite preklopnu stranicu s prikazom mjernog alata i držite ovu stranicu otvorenom dok čitate upute za uporabu.

Namjenska uporaba

Mjerni alat namijenjen je za mjerenje udaljenosti, dužina, visina, razmaka, nagiba te za izračunavanje površina i volumena.

Mjerni alat je prikladan za uporabu u zatvorenom prostoru i na otvorenom prostoru.

Rezultati mjerenja se mogu prenijeti putem Bluetooth® na druge uredaje.

Prikazani dijelovi alata

Numeriranje prikazanih dijelova odnosi se na prikaz mjernog alata na slikama.

(1) Zaslon
(2) ▲ Tipka za mjerenje
(3) Meka tipka desno
(4) ▶ Tipka plus
(5) Tipka za zumiranje
(6) Prihvat narukvice
(7) Gumb za aktiviranje graničnog zatika
(8) Granični zatik
(9) Tipka za uključivanje/isključivanje
(10) Tipka za ciljni prikaz (GLM 100-25 C)
(11) Tipka za kameru (GLM 150-27 C)
(12) Tipka minus
(13) Meka tipka lijevo
(14) Func Funkcijska tipka
(15) Znak opasnosti za laser
(16) Serijski broj
(17) Poklopac pretinca za baterije (GLM 100-25 C)
(18) USB utičnica (GLM 150-27 C)
(19) Navoj stativa 1/4"
(20) Prijemna leća
(21) Izlaz laserskog zračenja
(22) Kamera
(23) Narukvica ^A)
(24) Zaštitna torba

440 | Hrvatski

(25) Okretni zatvarač (GLM 100-25 C)

(26) Baterije (GLM 100-25 C)

(27) USB kabel (GLM 150-27 C)

A) Prikazan ili opisan pribor ne pripada standardnom opsegu isporuke. Potpuni pribor možete naći u našem programu pribora.

Prikazni elementi

(a) Redak rezultata
(b) Ciljni prikaz (nitni križ)
(c) Pokazatelj kuta nagiba
(d) Datum/vrijeme
(e) Referentna ravnina mjerenja
(f) Status Bluetooth®

Mjerno područje (nepovoljni uvjeti)B)	0,08-60 m 0,08-60 m
Točnost mjerenjaA)	±1,5 mm ±1,5 mm
Točnost mjerenja (nepovoljni uvjeti)B)	±3,0 mm ±3,0 mm
Najmanja prikazna jedinica 0,5 mm 0,5 mm

Općenito

Radna temperatura ^C)	-10°C ... +45°C	-10°C ... +45°C
Dopušteno područje temperature punjenja		+5°C ... +40°C
Temperatura skladištenja -20°C ... +70°C -20°C ... +70°C
Maks. relativna vlažnost zraka 90% 90%
Maks. rad na visini iznad referentne visine	2000 m	2000 m
Stupanj onečišćenja sukladno normi IEC 61010-1	2 ^D)	2 ^D)

Klasa lasera 2 2

Tip lasera 650 nm, < 1 mW 650 nm, < 1 mW
Divergencija laserske zrake < 1,5 mrad (puni kut)	< 1,5 mrad (puni kut)

Automatika isključivanja nakon cca.

- Laser	20 s	20 s
- Mjerni alat (bez mjerenja)	5 min	5 min
Baterije	3 × 1,5 V LR6 (AA)

Aku-baterija	Litij-ionska
Nazivni napon	3,6 V ——
Kapacitet	3120 mAh
Broj aku-ćelija	1
Preporučeni Micro USB kabel	2 609 120 670

Utični adapter

Vrijeme punjenja ^E)

cca. 5,5 h

442 | Hrvatski

Digitalni laserski daljinomjer GLM 100-25 C GLM 150-27 C

Izlazni napon	5,0 V ---
Izlazna struja 1000 mA
Preporučeni utični adapter ^F)	2 609 120 713 (EU)
	2 609 120 718 (UK)
	1 600 A01 3A0 (ARG)
	1 600 A01 3A1 (MEX)
	1 600 A01 3A2 (BRL)

Prijenos podataka

Bluetooth® Bluetooth® 4.2

Low EnergyG)

Bluetooth® 4.2 Low EnergyG)

Područje radne frekvencije 2402–2480 MHz 2402–2480 MHz

Maks. snaga odašiljanja 8 mW 8 mW

A) Kod mjerenja počevši od prednjeg ruba mjernog alata, vrijedi za visoki stupanj refleksije ciljne površine (npr. bijelo oličeni zid), slabo pozadinsko svjetlo i 25 °C radne temperature; dodatno se može računati s odstupanjem od ±0,05 mm/m ovisno o udaljenosti.
B) Kod mjerenja počevši od prednjeg ruba mjernog alata, vrijedi za visoki stupanj refleksije ciljne površine (npr. bijelo oličeni zid), jako pozadinsko svjetlo, 25 °C radne temperature i visoki položaji. Dodatno se može računati s odstupanjem od ±0,15 mm/m ovisno o udaljenosti.
C) U funkciji trajnog mjerenja je maks. radna temperatura +40 °C.
D) Dolazi do samo nevodljivog onečišćenja pri čemu se povremeno očekuje prolazna vodljivost uzrokovana orošenjem.
E) Pri radnoj temperaturi 25 °C. Vrijeme punjenja s USB punjačem 1 A. Brže punjenje kada je isključen mjerni alat.
F) Ostale tehničke podatke možete naći na: https://www.bosch-professional.com/ecodesign
G) Kod Bluetooth® Low-Energy uređaja nije moguće uspostavljanje veze ovisno o modelu i operativnom sustavu. Bluetooth® uređaji moraju podržavati GATT profil.
Za jednoznačno identificiranje vašeg mjernog alata služi serijski broj (16) na tipskoj pločici.

- Izvadite baterije odn. aku-baterije iz mjernog alata ako ga nećete koristiti dulje vrijeme. U slučaju dužeg skladištenja baterije i aku-baterije bi mogle korodirati te se isprazniti.

Litij-ionska aku-baterija

GLM 150-27 C

Punjenje litij-ionske aku-baterije

Za punjenje upotrebljavajte USB adapter čiji tehnički podaci (napon i struja punjenja) odgovaraju onima preporučenog adaptera. Pridržavajte se uputa za uporabu USB adaptera.
Za preporučeni adapter pogledajte tehničke podatke.

- Pridržavajte se mrežnog napona! Napon izvora struje mora se podudarati s podacima na tipskoj pločici utičnog adaptera. Utični adapteri označeni sa 230 V mogu raditi i na 220 V.

Litij-ionske aku-baterije isporučuju se djelomično napunjene zbog međunarodnih propisa o prijevozu. Kako bi se zajamčio puni učinak aku-baterije, prije prve uporabe aku-bateriju napunite do kraja.

Dodatne informacije naći ćete u online uputama za uporabu:

www.bosch-pt.com/manuals

Rad

Puštanje u rad

▶ Uključeni mjerni alat ne ostavljajte bez nadzora i isključite ga nakon uporabe. Laserska zraka bi mogla zaslijepiti ostale osobe.
Mjerni alat zaštitite od vlage i izravnog sunčevog zračenja.
Mjerni alat ne izlažite ekstremnim temperaturama ili oscilacijama temperature.
Ne ostavljajte ga npr. duže vrijeme u automobilu. Mjerni alat kod većih oscilacija temperature ostavite da se temperira prije stavljanja u pogon. Kod ekstremnih temperatura ili oscilacija temperature to može se negativno utjecati na preciznost mjernog alata.

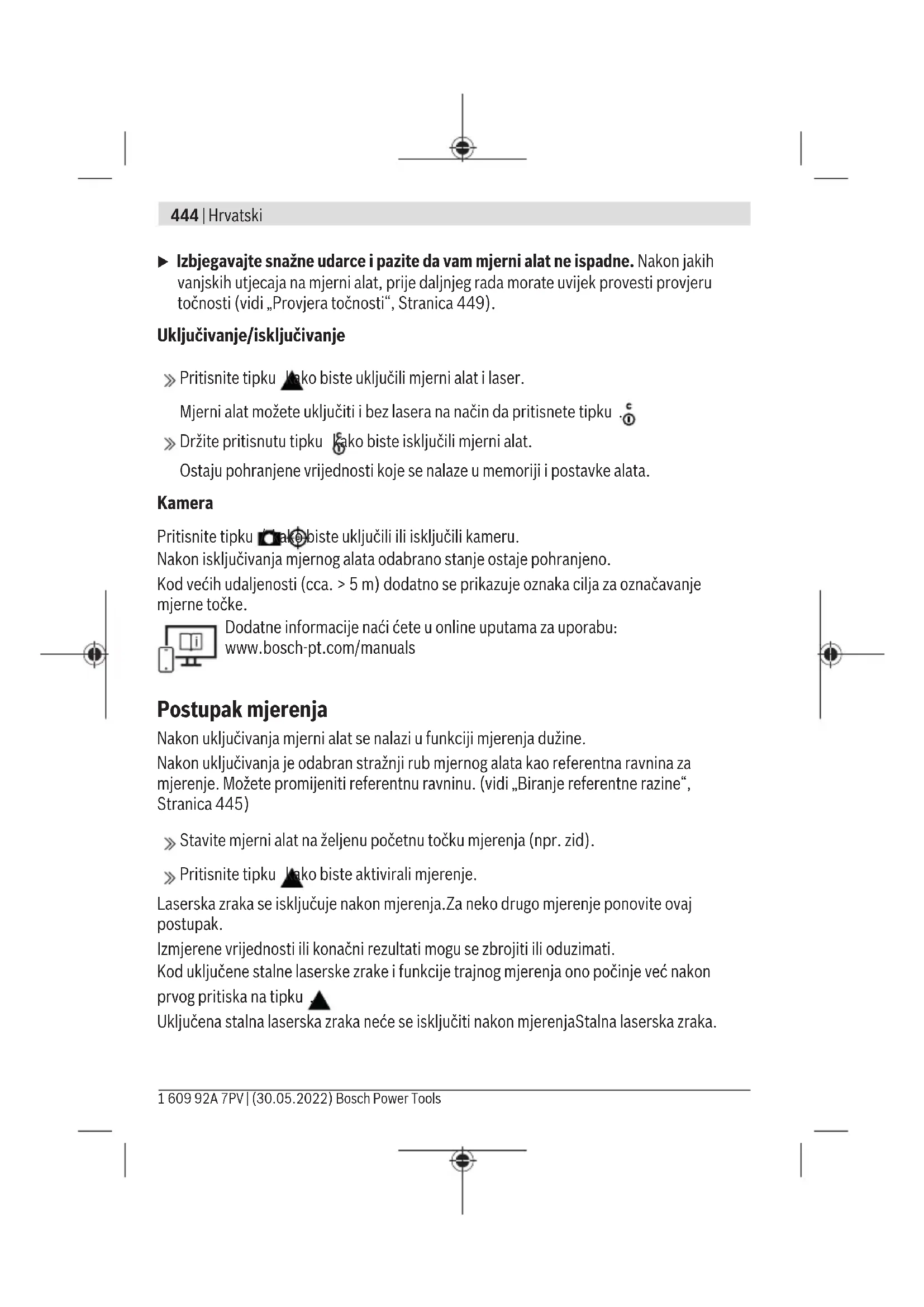

444 | Hrvatski

- Izbjegavajte snažne udarce i pazite da vam mjerni alat ne ispadne. Nakon jakih vanjskih utjecaja na mjerni alat, prije daljnjeg rada morate uvijek provesti provjeru točnosti (vidi „Provjera točnosti“, Stranica 449).

Uključivanje/isključivanje

» Pritisnite tipku, kako biste uključili mjerni alat i laser.

Mjerni alat možete uključiti i bez lasera na način da pritisnete tipku .

» Držite pritisnutu tipku kako biste isključili mjerni alat.

Ostaju pohranjene vrijednosti koje se nalaze u memoriji i postavke alata.

Kamera

Pritisnite tipku trakobiste uključili ili isključili kameru.

Nakon isključivanja mjernog alata odabrano stanje ostaje pohranjeno.

Nakon uključivanja je odabran stražnji rub mjernog alata kao referentna ravnina za mjerenje. Možete promijeniti referentnu ravninu. (vidi „Biranje referentne razine“, Stranica 445)

» Stavite mjerni alat na željenu početnu točku mjerenja (npr. zid).
» Pritisnite tipku kako biste aktivirali mjerenje.

Laserska zraka se isključuje nakon mjerenja.Za neko drugo mjerenje ponovite ovaj postupak.

Izmjerene vrijednosti ili konačni rezultati mogu se zbrojiti ili oduzimati.

Kod uključene stalne laserske zrake i funkcije trajnog mjerenja ono počinje već nakon

prvog pritiska na tipku

Uključena stalna laserska zraka neće se isključiti nakon mjerenjaStalna laserska zraka.

Dodatne informacije naći ćete u online uputama za uporabu: www.bosch-pt.com/manuals

Mjerni alat se tijekom mjerenja ne smije pomicati. Stoga mjerni alat položite po mogućnosti na čvrstu graničnu površinu ili podlogu.

Prijemna leća (20), izlaz laserskog zračenja (21) i kamera (22) ne smiju biti prekriveni kod mjerenja.

Biranje referentne razine

Za mjerenje možete birati između različitih referentnih ravnina:

stražnji rub mjernog alata (npr. kod stavljanja na zidove)

vrh zaustavne ploče otklopljene za 180° (npr. za mjerenja iz kutova)

prednji rub mjernog alata (npr. kod mjerenja od ruba stola)

sredina navoja stativa (19) (npr. za mjerenja sa stativom)

Dodatne informacije naći ćete u online uputama za uporabu: www.bosch-pt.com/manuals

Izbornik Osnovne postavke

U izborniku Osnovne postavke možete pronaći sljedeće osnovne postavke:

• Uključivanje/isključivanje Bluetooth®
• Promjena referentne ravnine(vidi „Biranje referentne razine“, Stranica 445)
• Funkcija timera
• Ukjučivanje/isključivanje stalne laserske zrake
• Kalibriranje mjerenja nagiba(vidi „Provjera točnosti“, Stranica 449)
• Kalibriranje ciljnog prikaza
• Brisanje memorije (GLM 150-27 C)

Bosch Power Tools 1 609 92A 7PV | (30.05.2022)

446 | Hrvatski

• Namještanje jezika
• Namještanje datuma & vremena
• Pt/omjena mjerne jedinice
• Promjena jedinice kuta
• Aktiviranje PRO360
• Pozivanje informacija o alatu
• Uključivanje/isključivanje tonskih signala
• Namještanje vremena isključivanja
• Namještanje vremena zatamnjenja
• Namještanje svjetline zaslona
• Uklučivanje/isključivanje automatskog zakretanja zaslona

» Kratko pritisnite tipku „držite pritisnutu tipku kako biste otvorili izbornik

Osnovne postavke

» Odaberite željenu postavku pritiskom na tipku ili tipku .
» Pritisnite tipku -kako biste potvrdili odabir.
» Kako biste izašli iz izbornika Osnovne postavke *ritisnite tipku ili tipku .

Dodatne informacije naći ćete u online uputama za uporabu:

www.bosch-pt.com/manuals

Funkcije mjerenja

Biranje/promjena funkcija mjerenja

U izborniku Funkcije možete pronaći sljedeće funkcije:

- Neizravno mjerenje visine

- Dvostruko neizravno mjerenje visine

• Neizravno mjerenje dužine
• Trapezno mjerenje

Pomoćna funkcija integrirana u mjernom alatu nudi detaljne animacije za pojedinačne funkcije mjerenja/postupke mjerenja.

» Otvorite izbornik Funkcije.
» Odaberite željenu funkciju pritiskom na tipku ili pritiskom na tipku i
pritisnite tipku

Animacija prikazuje detaljan postupak za odabranu funkciju mjerenja.

» Pritisnite tipku ↓ko biste zaustavili ili nastavili animaciju.

» Pritisnite tipku ili za prikaz sljedećeg ili prethodnog koraka.

448 | Hrvatski

Bluetooth® sučelje

Aktiviranje Bluetooth® sučelja za prijenos podataka na mobilni krajnji uređaj

05.05.2017 7:26:12 30° 8.179 m 9.273 m 13.919 m 18.558 m 23.198m (f)

√ Provjerite je li na vašem mobilnom krajnjem uređaju aktivirano Bluetooth® sučelje.
» Kratko pritisnite tipku ili držite pritisnutu tipku kako biste otvorili izbornik Osnovne postavke
» Odaberite .*
» Pritisnite tipku li tipku kako-biste odabrali .
» Pritisnite tipku ikako biste potvrdili odabir. Simbol Bluetooth® prikazuje se na zaslonu u bijeloj boji (f).

Deaktiviranje Bluetooth® sučelja

» Kratko pritisnite tipku „držite pritisnutu tipku kako biste otvorili izbornik

Osnovne postavke

» Odaberite .*
» Pritisnite tipku fili tipku kako biste odabrali.
» Pritisnite tipku kako biste potvrdili odabir.

Simbol Bluetooth® prikazuje se na zaslonu u sivoj boji.

USB sučelje

GLM 150-27 C: Prijenos podataka putem USB sučelja

Preko Micro USB priključka mjernog alata za prijenos podataka na određene uređaje može se koristiti USB sučelje (npr. računalo, prijenosno računalo).

Spojite mjerni alat putem Micro USB kabela sa svojim računalom ili prijenosnim računalom. Operativni sustav na vašem računalu ili prijenosnom računalu automatski prepoznaje mjerni alat kao pogon.

Čim se mjerni alat spoji putem Micro USB kabela s računalom ili prijenosnim računalom, počinje se puniti litij-ionska aku-baterija. Vrijeme punjenja se razlikuje ovisno o struji punjenja.

Provjera točnosti

Redovito provjerite točnost mjerenja nagiba i mjerenja udaljenosti.

Dodatne informacije naći ćete u online uputama za uporabu: www.bosch-pt.com/manuals

Poruka pogreške

Mjerni alat kontrolira ispravnu funkciju kod svakog mjerenja. Ako se utvrdi kvar, na zaslonu se prikazuje samo simbol uz tekst, a mjerni alat se isključuje. U ovom slučaju odnesite mjerni alat preko svog trgovca Bosch servisnoj službi.

Održavanje i servisiranje

Održavanje i čišćenje

Mjerni alat spremite i transportirajte samo u za to isporučenoj zaštitnoj torbici.

Mjerni alat održavajte uvijek čistim.

Mjerni alat ne uranjajte u vodu ili druge tekućine.

Prljavštinu obrišite vlažnom, mekom krpom. Ne upotrebljavajte sredstva za čišćenje ili otapala.

Posebno jako pažljivo očistite prijemnu leću (20), izlaz laserskog zračenja (21) i kameru (22): vodite računa da nema prljavštine na prijemnoj leći, izlazu laserskog zračenja i kameri. Prijemnu leću, izlaz laserskog zračenja i kameru čistite samo sa sredstvima koja su pogodna i za čišćenje fotoaparata. Nemojte pokušavati ukloniti prljavštinu iz prijemne leće, izlaza laserskog zračenja ili s kamere oštrim predmetima i nemojte ih brisati (opasnost od ogrebotina).

U slučaju popravka mjerni alat pošaljite u zaštitnoj torbici (24).

Servisna služba i savjeti o uporabi

Naša servisna služba će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com

Tim Bosch savjetnika o uporabi rado će odgovoriti na vaša pitanja o našim proizvodima i njihovom priboru.

U slučaju upita ili naručivanja rezervnih dijelova, molimo vas obavezno navedite 10-znamenkasti kataloški broj s tipske pločice proizvoda.

450 | Hrvatski

Hrvatski

Robert Bosch d.o.o PT/SHR-BSC

Kneza Branimira 22

10040 Zagreb

Tel.: [phone]

Fax: [phone]

Ako transport obavlja treća strana (npr. transport zrakoplovom ili špedicija), treba se pridržavati posebnih zahtjeva za ambalažu i označavanje. Kod pripreme ovakvih pošiljki za transport prethodno se treba savjetovati sa stručnjakom za transport opasnih tvari.

Zbrinjavanje

Mjerne alate, punjače, aku-baterije, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje.

Mjerne alate, punjače i aku-baterije ne bacajte u kućni otpad!

Samo za zemlje EU:

U skladu s europskom Direktivom 2012/19/EU o električnim i elektroničkim starim uređajima i njihovom provedbom u nacionalno pravo neupotrebljivi mjerni alati i punjači i u skladu s europskom Direktivom 2006/66/EZ neispravne ili istrošene aku-baterije/baterije moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje. U slučaju nepravilnog zbrinjavanja električni i elektronički stari uređaji mogu imati štetne učinke na okoliš i ljudsko zdravlje zbog moguće prisutnosti opasnih tvari.

Aku-baterije/baterije:

Litij-ionske:

Pridržavajte se uputa u poglavlju Transport (vidi „Transport“, Stranica 450).

Integrirane aku-baterije smije vaditi samo stručno osoblje u svrhu zbrinjavanja.

Otvaranjem obloge kućišta mjerni alat bi se mogao uništiti.

Za vađenje aku-baterije iz mjernog alata držite pritisnut mjerni alat sve dok se aku-baterija u potpunosti ne isprazni. Odvrnite vijke na kućištu i skinite oblogu kućišta kako biste izvadili aku-bateriju. U svrhu izbjegavanja kratkog spoja, pojedinačno uzastopno odvajajte priključke na aku-bateriji te zatim na njima izolirajte polove. Čak i kod potpunog pražnjenja, u aku-bateriji ostaje sačuvan preostali kapacitet koji se može osloboditi u slučaju kratkog spoja.

Eesti

Ohutusnõuded
