Toote tüüp	Digitaalne laserkaugusmõõtja
Bränd	Bosch
Mudel	GLM 100-25 C Professional
Kategooria	Laserpointer / Kaugusmõõtja
Maksimaalne ulatus	100 m (soodsad tingimused)
Ulatus ebasoodsates tingimustes	60 m
Mõõtmise täpsus	±1,5 mm (soodsad tingimused)
Täpsus ebasoodsates tingimustes	±3,0 mm
Väikseim näiduühik	0,5 mm
Laseriklass	2 (650 nm, < 1 mW)
Toide	3 AA (LR6) patareid 1,5 V
Patareide tööiga	Umbes 5 000 mõõtmist (hinnanguline)
Laseri automaatne väljalülitumine	20 s
Seadme automaatne väljalülitumine	5 min
Ühenduvus	Bluetooth Low Energy 4.2
Bluetoothi sagedus	2 402–2 480 MHz
Bluetoothi edastusvõimsus	8 mW
Mõõtmisfunktsioonid	Kaugus, pindala, maht, kaudmõõtmine, kalle, vahekauguse jälgimine, pidevmõõtmine
Valitavad võrdlustasandid	Tagumine serv, esiserv, piirdeplaadi ots, statiivikeerme keskpunkt
Ekraan	Värviline ekraan sihtmärginäiduga (niitrist)
Integreeritud kaamera	Jah (sihtmärgi kuva kaugel sihtmärkidel)
Statiivikeerme	1/4"
Töötemperatuur	−10 °C kuni +45 °C
Ladustamistemperatuur	−20 °C kuni +70 °C
Kaal	Umbes 200 g
Mõõtmed (ligikaudsed)	120 x 50 x 28 mm
Kaasasolevad tarvikud	Randmerihm, kaitseümbris, patareid
Hooldus ja puhastus	Puhastada pehme niiske lapiga; mitte kasutada lahusteid
Ohutusjuhised	Ärge suunake kiirt silmadesse; laseriklass 2; lülitage pärast kasutamist alati välja
Parandatavus	Parandamine ainult volitatud Bosch teeninduses; varuosad saadaval

Korduma kippuvad küsimused - GLM 10025 C Professional BOSCH

Kuidas lülitada sisse Bosch GLM 100-25 C kaugusmõõtja?

Vajutage sisse/välja nuppu ⓒ seadme sisselülitamiseks ilma laserita. Laseri sisselülitamiseks vajutage ▲ nuppu (mõõtmisnupp).

Kuidas vahetada patareisid GLM 100-25 C-l?

Avage seadme tagaküljel oleva patareipesa (17) kaas. Vahetage kolm AA patareid, järgides näidatud polaarsust. Kasutage sama marki ja mahutavusega patareisid.

Kuidas valida mõõtmiseks võrdlustasandit?

Valige põhiseadete menüüs (vajutage pikalt ▲ nuppu) 'Võrdlustasand'. Saate valida tagumise serva, esiserva, piirdeplaadi otsa või statiivikeerme keskpunkti vahel.

Kuidas kasutada Bluetoothi selle seadmega?

Lülitage Bluetooth sisse põhiseadete menüüs. Nutitelefonis lülitage Bluetooth sisse ja avage Bosch rakendus (nt Bosch MeasureOn). Seade kuvatakse seadmete loendis. Siduge see.

Mis on kaugusmõõtja maksimaalne ulatus?

Maksimaalne ulatus on 100 meetrit soodsates tingimustes (valge sihtmärk, väike valgustus, 25 °C). Ebasoodsates tingimustes (tugev valgustus, vähepeegeldav sihtmärk) on see 60 meetrit.

Kuidas mõõta pindala või mahtu?

Vajutage Func nuppu funktsioonide menüü avamiseks. Valige 'Pindala mõõtmine' või 'Mahu mõõtmine'. Järgige ekraanil kuvatavaid juhiseid: pindala jaoks mõõtke pikkus ja laius (või kõrgus); mahu jaoks mõõtke pikkus, laius ja kõrgus.

Mida teha, kui ekraanil kuvatakse veateade?

Kui ilmub veasümbol, lülitub seade välja. See viitab sisemisele veale. Saatke seade müüja kaudu Bosch hooldusteenindusse parandamiseks.

Kuidas puhastada seadet ja läätsi?

Kasutage korpuse jaoks pehmet niisket lappi. Vastuvõtuläätse, laserväljundi ja kaamera jaoks kasutage spetsiaalset fotokaamera objektiivide puhastusvahendit. Ärge kasutage teravaid objekte ega kuiva lappi, et vältida kriimustusi.

Kas ma saan kaugusmõõtjat kasutada statiivil?

Jah, seadmel on 1/4'' keerme (19) kinnitamaks standardsele statiivile. Nii saate teha stabiilseid mõõtmisi kaugelt.

Kuidas seade täielikult välja lülitada?

Vajutage pikalt (umbes 2 sekundit) sisse/välja nuppu ⓒ. Seade lülitub välja. Mälu väärtused ja seaded säilitatakse.

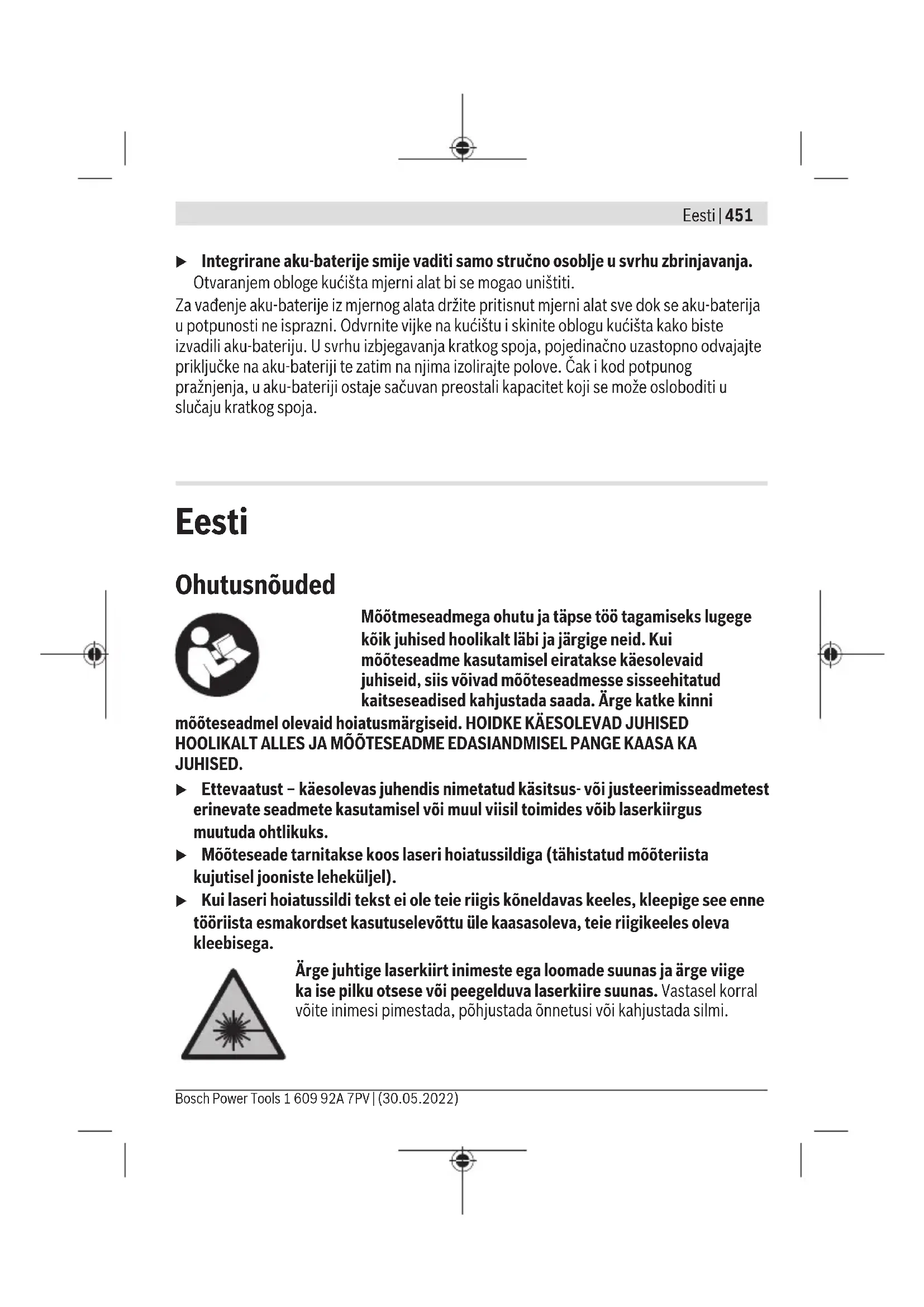

KASUTUSJUHEND GLM 10025 C Professional BOSCH

Algupärane kasutusjuhend

Lisateavet toote kohta saate veebi-kasutusjuhendist.

Valige soovitud seadistus nupuga ▶i või nupuga.

Mõõteseadmega ohutu ja täpse töö tagamiseks lugege kõik juhised hoolikalt läbi ja järgige neid. Kui mõõteseadme kasutamisel eiratakse käesolevaid juhiseid, siis võivad mõõteseadmesse sisseehitatud kaitseseadised kahjustada saada. Ärge katke kinni

mõõteseadmel olevaid hoiatusmärgiseid. HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES JA MÕÕTESEADME EDASIANDMISEL PANGE KAASA KA JUHISED.

• Ettevaatust – käesolevas juhendis nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamisel või muul viisil toimides võib laserkiirgus muutuda ohtlikuks. ▶ Mõõteseade tarnitakse koos laseri hoiatussildiga (tähistatud mõõteriista kujutisel jooniste leheküljel). Kui laseri hoiatussildi tekst ei ole teie riigis köneldavas keeles, kleepige see enne tööriista esmakordset kasutuselevõttu üle kaasasoleva, teie riigikeeles oleva kleebisega.

Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada õnnetusi või kahjustada silmi.

452 | Eesti

Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia. - Ärge tehke laserseadmes mingeid muudatusi. - Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserikiirguse eest. - Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) päikeseprillidena ega autot juhtides. Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet. Laske mõõteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö. - Ärge laske lastel kasutada lasermõõteseadet ilma järelevalveta. Lapsed võivad teisi inimesi või ennast kogemata pimestada. - Ärge töötage mõõteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida. Väärkasutuse või kahjustatud aku korral võib süttiv vedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage veega. Kui vedelik satub silma, pöörduge ka arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. ▶ Laadige akusid ainult tootja soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega.

Kaitske mõõteriista kuumuse, nt ka kestva päikesekiirguse, tule, vee ja niiskuse eest. Esineb plahvatusoht.

Mõõteseade on varustatud raadioliidesega. Järgida tuleb kohalikke tööpiiranguid, nt lennukites või haiglates.

Sõnamärk Bluetooth® ja kujutismärgid (logod) on registreeritud kaubamärgid, mille omanik on Bluetooth SIG, Inc. Robert Bosch Power Tools GmbH kasutab seda sõnamärki/neid kujutismärke litsentsi alusel.

▶ Ettevaatust! Mõõteseadme Bluetooth® abil kasutamisel võidakse segada teisi seadmeid ja süsteeme, lennukeid ja meditsiinilisi seadmeid (nt südamestimulaatorid, kuuldeaparaadid). Samuti ei saa täielikult välistada kahjulikku mõju vahetus läheduses viibivatele inimestele ja loomadele. Ärge kasutage mõõteseadet Bluetooth® abil meditsiiniliste seadmete, tanklate ja keemiliste süsteemide läheduses, plahvatusohtlikes ja lõhketööde tegemise

piirkondades. Ärge kasutage mõõteseadet Bluetooth® abil lennukites. Vältige seadme pikemaajalist kasutamist oma keha vahetus läheduses.

• Ärge kasutage mõõteseadet sissepandud USB-kaabliga.
• Ärge kasutage mõõteseadet välise USB-mäluna.
• Ärge fotografeerige mõõteseadmega inimesi ega loomi, kuna seejuures võib laserikiir olla pidevalt sisse lülitatud. Sisselülitatud laserikiirega võite inimesi pimestada, põhjustada õnnetusi või tekitada silmakahjustusi.
• Ärge kasutage mõõteseadet, kui ekraani klaas on kahjustada saanud (nt praod pinnas jmt). On vigastuste oht.

Hoidke mõõteriist ja magnetiline lisavarustus eemal implantaatidest ja muudest meditsiinilistest seadmetest, nagu nt südamestimulaator või insuliinipump. Mõõteriista ja lisavarustuse magnetid tekitavad välja, mis võib implantaatide ja meditsiiniliste seadmete talitlust mõjutada.

Hoidke mõõteseade ja magnettarvikud eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Mõõteseadme ja tarvikute magnetite toime võib põhjustada andmete pöördumatu hävimise.

Pistiktoiteploki ohutussuunised

See pistiktoiteplokk ei ole ette nähtud kasutamiseks laste ja isikute poolt, kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad selleks vajalikud kogemused ja teadmised. Üle 8 aasta vanused lapsed ja isikud, kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad vajalikud teadmised ja kogemused, tohivad seda pistiktoiteplokki kasutada vaid nende turvalisuse eest vastutava isiku järelevalve all ja kui nad mõistavad sellega kaasnevaid ohte. Vastasel korral tekib valest käsitsemisest põhjustatud kehavigastuste ja varalise kahju oht.

Kaitske pistiktoiteplokki vihma ja niiskuse eest. Vee tungimine pistiktoiteplokki suurendab elektrilöögi riski.

▶ Hoidke pistiktoiteplokk puhas. Määrdumine suurendab elektrilöögi ohtu.

Kontrollige pistiktoiteplokki enne iga kasutamiskorda. Kahjustuste tuvastamise korral ärge kasutage pistiktoiteplokki. Ärge avage pistiktoiteplokki ise ja laske seda parandada ainult volitatud spetsialistidel ja ainult originaalvaruosi kasutades. Vigastatud pistiktoiteplokid suurendavad elektrilöögi riski.

Toote ja selle omaduste kirjeldus

Voltige lahti kasutusjuhendi ümbris seadme joonistega ja jätke see kasutusjuhendi lugemise ajaks avatuks.

Nõuetekohane kasutamine

Mõõteseade on ette nähtud kauguste, pikkuste, kõrguste, vahemaade ja kallete mõõtmiseks ning pindalade ja ruumalade arvutamiseks.

Mõõteriist sobib kasutamiseks sise- ja välistingimustes.

Mõõtetulemusi on võimalik Bluetooth® kaudu üle kanda teistesse seadmetesse.

Kujutatud komponendid

Mõõteseadme komponentide numeratsiooni aluseks on joonistel olevad numbrid.

(1) Ekraan (2) ▲ Mõõtenupp (3) Parempoolne tarkvaranupp (4) + Plussnupp (5) Suuminupp (6) Kanderihma kinnituskoht (7) Piiriktihvti aktiveerimisnupp (8) Piiriktihvt (9) Sisse-/väljalülitusnupp (10) Sihtnäidiku nupp (GLM 100-25 C) (11) Kaameranupp (GLM 150-27 C) (12) Miinusnupp (13) Vasakpoolne tarkvaranupp (14) Func Funktsiooninupp (15) Laseri hoiatussilt (16) Seerianumber (17) Patareisahtli kaas (GLM 100-25 C)

(18) USB pesa (GLM 150-27 C) (19) 1/4-tolline statiivikeere (20) Vastuvõtulääts (21) Laserikiire väljumisava (22) Kaamera (23) Kandeling ^A) (24) Kaitsekott (25) Pöördsulgur (GLM 100-25 C) (26) Patareid (GLM 100-25 C) (27) USB kaabel (GLM 150-27 C)

A) Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Näiduelemendid

(a)	Tulemuste rida
(b)	Sihtnäidik (niitristik)
(c)	Kaldenurga näit
(d)	Kuupäev/kellaaeg
(e)	Mõötmise lähtetasand
(f)	Bluetooth® olek
	Bluetooth® ei ole aktiveeritud
	Bluetooth® aktiveeritud, ühendus loodud
(g)	Laetuse taseme näidik
(h)	Mõõteväärtuste read
(i)	Põhiseaded
(j)	Mõõtefunktsiooni näit
(k)	Sisemälu
(l)	Tagasi
(m)	Integreeritud abifunktsioon
(n)	Käivitusekraani kuva

456 | Eesti

(o) Edasiste põhiseadete menüü (p) Põhiseadete menüü (q) Mõõtefunktsioonide menüü

Tehnilised andmed

Digitaalne laserkaugusmõõtja GLM 100-25 C GLM 150-27 C
Tootenumber	3 601 K72 Y.. 3 601 K72 Z..
MõõtepiirkondA)	0,08-100 m	0,08-150 m
Mõõtepiirkond (ebasoodsates tingimustes)B)	0,08-60 m	0,08-60 m
MõõtetäpsusA)	±1,5 mm	±1,5 mm
Mõõtetäpsus (ebasoodsates tingimustes)B)	±3,0 mm	±3,0 mm
Väikseim näidatav ühik 0,5 mm 0,5 mm
Üldist
TöötemperatuurC)	-10 °C ... +45 °C	-10 °C ... +45 °C
Lubatud laadimistemperatuur +5 °C ... +40 °C
Hoiutemperatuur -20 °C ... +70 °C	-20 °C ... +70 °C
Max suhteline õhuniiskus 90% 90%
Kontrollkõrgust ületav max töökõrgus	2000 m	2000 m
Määrdumisaste vastavalt standardile IEC 61010-1	2D)	2D)
Laseri klass 2 2
Laseri tüüp	650 nm, < 1 mW	650 nm, < 1 mW
Laserikiire hajumine	< 1,5 mrad (täispööre)	< 1,5 mrad (täispööre)
Automaatne väljalülitus, kui möödunud on u
- Laser	20 s	20 s
- Möõteseade (ilma möõtmiseta)	5 min	5 min
Patareid	3 × 1,5 V LR6 (AA)
Aku		Liitiumioonaku

Digitaalne laserkaugusmõõtja GLM 100-25 C GLM 150-27 C

Nimipinge	3,6 V ---
Mahtuvus 3120 mAh
Akuelementide arv 1
Soovitatud mikro-USB kaabel	2 609 120 670
Pistiktoiteplokk
LaadimisaegE)	ca 5,5 h
Väljundpinge	5,0 V ---
Väljundvool 1000 mA
Soovitatav pistiktoiteplokkF)	2 609 120 713 (EU)
	2 609 120 718 (UK)
	1 600 A01 3A0 (ARG)
	1 600 A01 3A1 (MEX)
	1 600 A01 3A2 (BRL)

Andmete ülekandmine

Bluetooth® Bluetooth® 4.2

Low EnergyG)

Bluetooth® 4.2Low EnergyG)

Töösageduse vahemik 2402–2480 MHz

Max saatevõimsus 8 mW

A) Mõõtmisel mõõteseadme eiservast, kui sihtpind on suure peegeldusvõimega (nt valgeks värvitud sein), taustavalgustus on nõrk ja töötemperatuur on 25 °C; lisaks tuleb arvestada kaugusest sõltuva kõrvalekaldega ±0,05 mm/m. B) Mõõtmisel mõõteseadme eiservast, kui sihtpind on suure peegeldusvõimega (nt valgeks värvitud sein), taustavalgustus on tugev, töötemperatuur on 25 °C ja suure kõrguse korral. Lisaks tuleb arvestada kaugusest sõltuva kõrvalekaldega ±0,15 mm/m. C) Pidevmõõtmise funktsioonil on max töötemperatuur +40 °C. D) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt kondensatsiooni tõttu juhtivaks muutuda. E) Töötemperatuuril 25 °C. Laadimisaeg 1 A-USB-laadijaga. Väljalülitatud mõõteseade laeb kiiremini. F) Muud tehnilised andmed leiate veebiaadressilt https://www.bosch-professional.com/ecodesign G) Bluetooth® Low Energy seadmete korral ei pruugi olenevalt mudelist ja operatsioonisüsteemist ühenduse loomine võimalik olla. Bluetooth® seadmed peavad toetama GATT-profiili. Teie mõõteseadme üheseks identimiseks kasutatakse tüübisildil olevat seerianumbrit (16).

Patarei paigaldamine/vahetamine

GLM 100-25 C

Vahetage alati välja kõik patareid või akud korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid või akusid. Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat õiget polaarsust.

Kui te mõõteseadet pikemat aega ei kasuta, võtke patareid või akud välja. Patareid ja akud võivad pikemal seismisel korrodeeruda ja iseeneslikult tühjeneda.

Liitiumioonaku

GLM 150-27 C

Liitiumioonaku laadimine

Kasutage laadimiseks USB-toiteplokki, mille tehnilised andmed (pinge ja laadimisvool) vastavad soovitatud toiteploki andmetele. Järgige USB-toiteallika kasutusjuhendit. Soovitatav toiteallikas: vt tehnilised andmed. Pöörake tähelepanu võrgupingele! Vooluallika pinge peab vastama pistiktoiteploki tüübisildil märgitud pingele. 230 V-ga tähistatud pistiktoiteplokke võib kasutada ka pingega 220 V.

Liitiumioonakud tarnitakse rahvusvaheliste transpordieeskirjade tõttu osaliselt laetuna. Aku täisvõimsuse tagamiseks laadige aku enne esmakordset kasutamist täielikult.

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Kasutamine

Kasutuselevõtt

• Ärge jätke sisselülitatud mõõteseadet järelevalveta ja lülitage mõõteseade pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada. ▶ Kaitske mõõteriista niiskuse ja otsese päikesekirguse eest.
• Ärge jätke mõõteriista äärmuslike temperatuuride ja temperatuurikõikumiste kätte. Ärge jätke seda nt pikemaks ajaks autosse. Suurte temperatuurikõikumiste

korral laske mõõteriistal enne kasutuselevõtmist esmalt keskkonnatemperatuuriga kohaneda. Äärmuslike temperatuuride või temperatuurikõikumiste korral võib mõõteriista täpsus väheneda.

Vältige tugevaid lööke ja mõõteseadme kukkumist. Pärast tugevaid välismõjusid mõõteriistale tuleks enne töö jätkamist alati teostada täpsuskontroll (vaadake „Täpsuse kontroll“, Lehekülg 464).

Sisse-/väljalülitamine

» Mõõteseadme ja laseri sisselülitamiseks vajutage nuppu ▲

Mõõteseadme saate sisse lülitada ka ilma laserita, vajutades nuppu.

» Vajutage ja hoidke all nuppu et lülitada mõõteseade välja.

Mälus olevad väärtused ja seadme seaded jäävad alles.

Kaamera

Vajutage nuppu 📄, et kaamerat sisse või välja lülitada.

Pärast mõõteseadme väljalülitamist jääb valitud olek salvestatuks.

Suuremate kauguste puhul (ca > 5 m) kuvatakse täiendavalt sihimärgistus, selleks et mõõtepunkti märgistada.

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Mõõtmine

Pärast sisselülitamist on mõõteseade pikkuse mõõtmise režiimil.

Pärast sisselülitamist on mõõtmise lähtetasandiks mõõteseadme tagaserv. Lähtetasandit saab muuta (vaadake „Lähtetasandi valik“, lk 460).

Asetage mõõteseade mõõtmise soovitud alguspunkti (nt vastu seina). Vajutage mõõtmise alustamiseks nuppu ▲.

Pärast mõõtmist lülitub laserikiir välja. Uueks mõõtmiseks korrake seda toimingut.

Mõõteväärtusi ja lõpptulemusi saab liita või lahutada.

Sisselülitatud püsiva laserkiire puhul ja pidevmõõtmise funktsioonis algab mõõtmine juba

pärast esimest vajutamist nupule.

Sisselülitatud püsivat laserkiirt ei lülitata pärast mõõtmist välja. Püsiv laserkiir.

460 | Eesti

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Mõõteseadet ei tohi mõõtmise ajal liigutada. Seepärast asetage mõõteseade võimaluse korral stabiilsele tugi- või aluspinnale.

Vastuvõtulääts (20), laserkiirguse väljumisava (21) ja kaamera (22) ei tohi mõõtmise ajal kinni kaetud olla.

Lähtetasandi valik

Mõõtmiseks saate valida erinevate lähtetasandite vahel:

mööteseadme tagaserv (nt seinale toetamisel),

Positsioonimisplaadi ots 180° võrra kokkuklapitav (nt nurkadest mõõtmiseks)

mööteseadme esiserv (nt lauaservalt möötmisel),

statiivi keerme (19) keskpunkt (nt statiiviga mõõtmisel).

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Põhiseadete menüü

Menüü Põhiseaded sisaldab järgmisi põhiseadeid:

• Bluetooth® sisse-/väljalülitamine
• Lähtetasandi vahetamine (vaadake „Lähtetasandi valik“, Lehekülg 460)
• Taimeri funktsioon
• Püsiva laserkiire sisse-/väljalülitamine
• Kalde mõõtmise kalibreerimine (vaadake „Täpsuse kontroll“, Lehekülg 464)
• Sihtnäidiku kalibreerimine
• Mälu kustutamine (GLM 150-27 C)

1 609 92A 7PV | (30.05.2022) Bosch Power Tools

• Keele seadistamine
• Kuupäeva ja kellaaja seadistamine
• Mõõtühiku vahetamine
• Nurga ühiku vahetamine
• PRO360 aktiveerimine
• Seadme teabe kuvamine
• Helisignaalide sisse-/väljalülitamine
• Väljalülitusaja seadistamine
• Hämardusaja seadistamine
• Ekaani heleduse seadistamine
• Ekraani automaatse pööramise sisse-/väljalülitamine

Vajutage lühidalt nuppu ■, hoidke nuppu allavajutatuna, et avada

menüü Põhiseadistused

Valige soovitud seade nupuga ▶ või nupuga .

Selleks et mingi valik kinnitada, vajutage nuppu Func

Selleks et menüüst Põhiseadistused. Jankuda, vajutage nuppu või nuppu .

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Mõõtefunktsioonid

Mõõtefunktsioonide valimine/muutmine

Funktsioonide menüüst leiate järgmised funktsioonid:

• Pikkuse mõõtmine
• Pindala mõõtmine
• Ruumala mõõtmine
• Kaudne kauguse mõõtmine
• Kaudne kõrguse mõõtmine
• Kahekordne kaudne kõrguse mõõtmine

• Kaudne pikkuse mõõtmine
• Trapetsi mõõtmine
• Seinapindala mõõtmine
• Märgistamisfunktsioon
• Kaldemõõtmine/digitaalne vesilood
• Ridevmõõtmine

» Vajutage nuppu, et avada menüü Funktsioonid.

» Valige soovitud mõõtefunktsioon nupuga.

» Valiku kinnitamiseks vajutage nuppu.

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

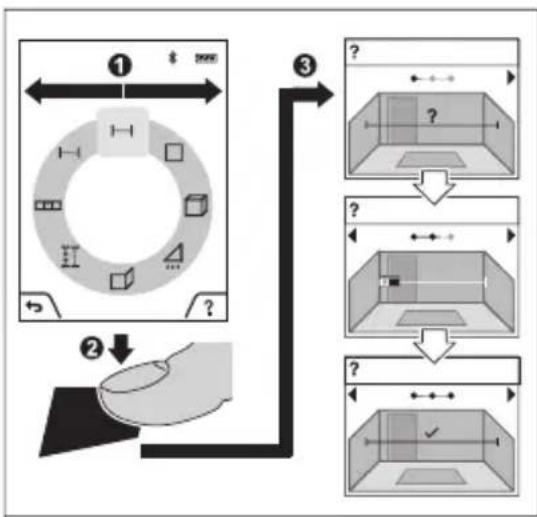

Integreeritud abifunktsioon ?

Mõõteseadmesse integreeritud abifunktsioon pakub üksikasjalikke videojuhiseid erinevate mõõtmisfunktsioonide/mõõtmisprotsesside kohta.

» Avage menüü Funktsioonid. » Valige soovitud funktsioon nupuga

või nupuga ja vajutage nuppu.

Videojuhistes näidatakse valitud mõõtmisfunktsiooni üksikasjalikku protseduuri.

animatsiooni peatada või animatsiooni jätkata.

Vajutage nuppu või nuppu, et kuvada järgmine või eelmine samm.

Bluetooth® liides

Bluetooth®-liidese aktiveerimine andmete ülekandmiseks mobiilsesse lõppseadmesse

Veenduge, et liides Bluetooth® oleks teie mobiilses lõppseadmes aktiveeritud. Vajutage lühidalt nuppu või hoidke nuppu allavajutatuna, et avada menüü Põhiseadistused. Valige välja. Vajutage nuppu või nuppu, et valida. Valiku kinnitamiseks vajutage nuppu Func. Bluetooth® sümbol kuvatakse ekraanile valgena (f).

Bluetooth®-liidese inaktiveerimine

Vajutage lühidalt nuppu või hoidke nuppu allavajutatuna, et avada menüü Põhiseadistused. Valige välja. Vajutage nuppu või nuppu, et valida. Valiku kinnitamiseks vajutage nuppu Func.

Bluetooth® sümbol kuvatakse ekraanile hallina.

USB-liides

GLM 150-27 C: Andmete ülekandmine USB-liidese kaudu

Mõõteseadme Micro-USB-pordi kaudu saab andmeid üle kanda teatud USB-liidesega seadmetesse (nt arvuti, sülearvuti).

Ühendage mõõteseade Micro-USB-kaabli kaudu arvuti või sülearvutiga. Arvuti või sülearvuti operatsioonisüsteem tuvastab mõõteseadme automaatselt kettana.

Niipea kui mõõteseade on mikro-USB-kaabli kaudu arvuti või sülearvutiga ühendatud, hakatakse liitiumioonakut laadima. Laadimisaeg varieerub vastavalt laadimisvoolu tugevusele.

Täpsuse kontroll

Kontrollige regulaarselt kalde ja kauguse mõõtmise täpsust.

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Veateade

Mõõteseade teostab iga mõõtmise ajal järelevalvet korrektse töö üle. Defekti tuvastamise korral kuvatakse ekraanil veel vaid kõrvaltoodud sümbol ja mõõteseade lülitub välja. Sellisel juhul toimetage mõõteseade oma edasimüüja kaudu Boschi klienditeenindusse.

Hooldus ja korrashoid

Hooldus ja puhastamine

Hoidke ja transportige mõõteseadet ainult kaasasolevas kaitsekotis.

Hoidke mõõteriist alati puhas.

Ärge kastke mõõteriista vette ega muudesse vedelikesse.

Eemaldage määrdumised niiske, pehme riidelapiga pühkides. Ärge kasutage puhastusvahendeid ega lahusteid.

Puhastage eelköige vastuvõtuläätse (20), laserkiire väljumisava (21) ja kaamerat (22) väga ettevaatlikult: jälgige seda, et vastuvõtuläätse, laserkiire väljumisava ega kaamera peal ei oleks mustust. Puhastage vastuvõtuläätse, laserkiire väljumisava ja kaamerat ainult vahenditega, mis sobivad ka fotoaparaadi läätsede jaoks. Ärge püüdke vastuvõtuläätsest, laserkiire väljumisavast või kaamerast eemaldada mustust teravaotsaliste esemete abil ning ärge neid üle pühkige (kriimustamise oht).

Saatke mõõteriist remonti kaitsekotis (24).

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Komplektis sisalduvate liitium-ioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.

Kolmandate isikute teostatava veo korral (nt õhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Jäätmekäitlus

Mõõteseadmed, akulaadijad, akud, lisavarustus ja pakendid tuleb suunata keskkonnasäästlikku taaskasutusse.

Ärge visake möõteseadmeid, akulaadijaid ega akusid olmejäätmete sekka!

Üksnes ELi liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi õigusaktides tuleb kasutusressursi ammendanud mõõteseadmed ja laadijad ning vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.

Akud/patareid:

Li-Ion:

Järgige punktis Transport esitatud juhiseid. (vaadake „Transport“, Lehekülg 465).

Integreeritud akusid tohivad jäätmekäitlusse suunamiseks eemaldada ainult spetsialistid. Korpuse avamisel võidakse mõõteseadet vigastada.

Aku eemaldamiseks elektrilisest tööriistast laske elektrilisel tööriistal töötada seni, kuni aku on täiesti tühi. Keerake kruvid korpusest välja ja aku väljavõtmiseks eemaldage korpuse kate. Lühise vältimiseks lahutage aku kontaktid ükshaaval ja seejärel isoleerige poolused. Ka täieliku tühjenemise korral on aku veel vähesel määral pingestatud, mistõttu on aku lühise tekke korral ohu allikaks.

Ohutusnõuded

Käesolevaga deklareerib Robert Bosch Power Tools GmbH, et käesolev raadioseadme tüüp GLM 100-25 C/GLM 150-27 C vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil:
