GLM 10025 C Professional - Pointeur laser BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Plage de mesure : 0,05 à 100 m, Précision : ± 1,5 mm, Laser : Classe 2, Type de laser : 635 nm
Fonctions d'utilisation	Mesure de distance, Mesure de surface, Mesure de volume, Fonction Pythagore, Calcul d'angle
Maintenance et réparation	Nettoyer régulièrement l'objectif, Remplacer les piles lorsque l'indicateur de batterie est faible, Vérifier l'étanchéité après exposition à l'humidité
Sécurité	Utiliser des lunettes de protection lors de l'utilisation prolongée, Ne pas diriger le laser vers les yeux, Respecter les instructions de sécurité fournies dans le manuel
Informations générales	Poids : 0,2 kg, Dimensions : 12,5 x 6 x 3,5 cm, Alimentation : 2 piles AAA, Durée de vie des piles : jusqu'à 10 000 mesures

FOIRE AUX QUESTIONS - GLM 10025 C Professional BOSCH

Comment allumer le BOSCH GLM 10025 C Professional ?

Pour allumer le BOSCH GLM 10025 C, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil.

Comment changer les piles du BOSCH GLM 10025 C ?

Pour changer les piles, retirez le couvercle du compartiment à piles en le glissant ou en le soulevant, puis remplacez les anciennes piles par des nouvelles en respectant la polarité.

Pourquoi le pointeur laser ne s'allume-t-il pas ?

Si le pointeur laser ne s'allume pas, vérifiez que les piles sont correctement insérées et chargées. Si les piles sont en bon état, il se peut que l'appareil nécessite une réparation.

Comment mesurer une distance avec le BOSCH GLM 10025 C ?

Pour mesurer une distance, placez le laser à l'extrémité du point de départ, appuyez sur le bouton de mesure et visez le point de destination. Le résultat apparaîtra sur l'écran.

Que faire si l'affichage est flou ?

Si l'affichage est flou, assurez-vous que l'objectif est propre. Essuyez la lentille avec un chiffon doux. Si le problème persiste, contactez le service après-vente.

Comment réinitialiser le BOSCH GLM 10025 C ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez le bouton de mesure enfoncé tout en le rallumant. Cela rétablira les paramètres d'usine.

Le laser est-il visible en plein soleil ?

Le laser peut être difficile à voir en plein soleil. Il est recommandé d'utiliser un réflecteur pour améliorer la visibilité dans des conditions lumineuses.

Comment utiliser les fonctions de calcul de surface et de volume ?

Pour utiliser les fonctions de calcul de surface et de volume, sélectionnez la fonction appropriée sur l'appareil, puis mesurez les dimensions requises en suivant les instructions affichées.

Où puis-je trouver le manuel d'utilisation du BOSCH GLM 10025 C ?

Le manuel d'utilisation peut être téléchargé directement depuis le site Web de Bosch dans la section support ou téléchargé via l'application Bosch Level.

MODE D'EMPLOI GLM 10025 C Professional BOSCH

fr Pour plus d'informations sur le produit, consultez la notice d'utilisation en ligne.

Consignes de sécurité

Pour une utilisation sans danger et en toute sécurité de l'appareil de mesure, lisez attentivement toutes les instructions et tenez-en compte. En cas de non-respect des présentes instructions, les fonctions de protection de l'appareil de mesure risquent d'être altérées. Faites en

sorte que les étiquettes d'avertissement se trouvant sur l'appareil de mesure restent toujours lisibles. CONSERVEZ CES INSTRUCTIONS DANS UN LIEU SÛR ET REMET-TEZ-LES À TOUT NOUVEL UTILISATEUR DE L'APPAREIL DE MESURE.

▶ Attention – L'utilisation d'autres dispositifs de commande ou d'ajustage que ceux indiqués ici ou l'exécution d'autres procédures risque de provoquer une exposition dangereuse aux rayonnements.

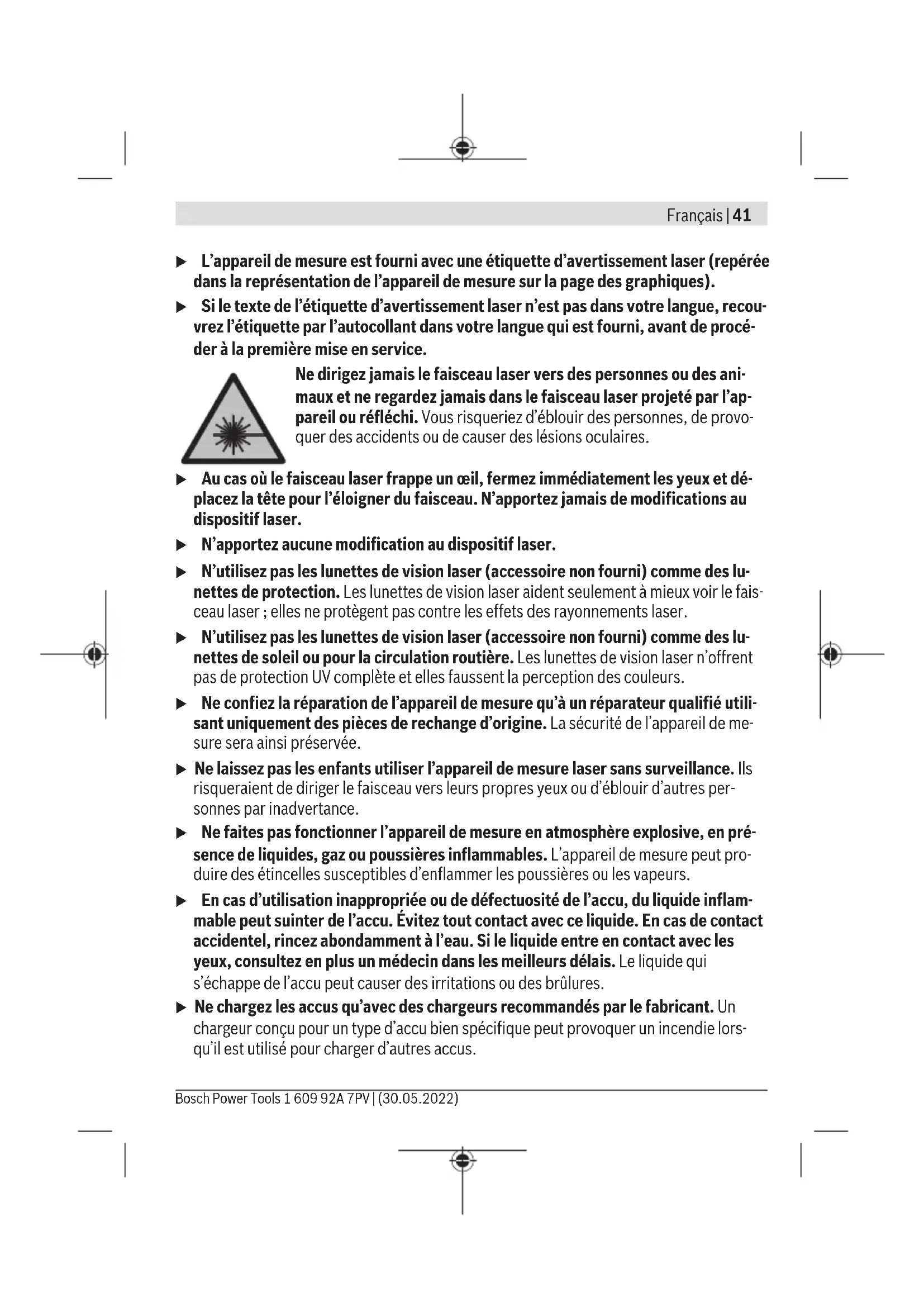

L'appareil de mesure est fourni avec une étiquette d'avertissement laser (repérée dans la représentation de l'appareil de mesure sur la page des graphiques).
Si le texte de l'étiquette d'avertissement laser n'est pas dans votre langue, recouvrez l'étiquette par l'autocollant dans votre langue qui est fourni, avant de procéder à la première mise en service.

Ne dirigez jamais le faisceau laser vers des personnes ou des animaux et ne regardez jamais dans le faisceau laser projeté par l'appareil ou réfléchi. Vous risqueriez d'éblouir des personnes, de provoquer des accidents ou de causer des lésions oculaires.

Au cas où le faisceau laser frappe un œil, fermez immédiatement les yeux et déplacez la tête pour l'éloigner du faisceau. N'apportez jamais de modifications au dispositif laser.
N'apportez aucune modification au dispositif laser.
N'utilisez pas les lunettes de vision laser (accessoire non fourni) comme des lunettes de protection. Les lunettes de vision laser aident seulement à mieux voir le faisceau laser ; elles ne protègent pas contre les effets des rayonnements laser.
N'utilisez pas les lunettes de vision laser (accessoire non fourni) comme des lunettes de soleil ou pour la circulation routière. Les lunettes de vision laser n'offrent pas de protection UV complète et elles faussent la perception des couleurs.
▶ Ne confiez la réparation de l'appareil de mesure qu'à un réparateur qualifié utilisant uniquement des pièces de rechange d'origine. La sécurité de l'appareil de mesure sera ainsi préservée.
▶ Ne laissez pas les enfants utiliser l'appareil de mesure laser sans surveillance. Ils risqueraient de diriger le faisceau vers leurs propres yeux ou d'éblouir d'autres personnes par inadvertance.
▶ Ne faites pas fonctionner l'appareil de mesure en atmosphère explosive, en présence de liquides, gaz ou poussières inflammables. L'appareil de mesure peut produire des étincelles susceptibles d'enflammer les poussières ou les vapeurs.
En cas d'utilisation inappropriée ou de défectuosité de l'accu, du liquide inflammable peut suinter de l'accu. Évitez tout contact avec ce liquide. En cas de contact accidentel, rincez abondamment à l'eau. Si le liquide entre en contact avec les yeux, consultez en plus un médecin dans les meilleurs délais. Le liquide qui s'échappe de l'accu peut causer des irritations ou des brûlures.
▶ Ne chargez les accus qu'avec des chargeurs recommandés par le fabricant. Un chargeur conçu pour un type d'accu bien spécifique peut provoquer un incendie lorsqu'il est utilisé pour charger d'autres accus.

42 | Français

Conservez l'appareil de mesure à l'abri de la chaleur (ensoleillement direct, flamme), de l'eau et de l'humidité. Il y a sinon risque d'explosion.

L'appareil de mesure est doté d'une interface radio. Observez les restrictions d'utilisation locales en vigueur, par ex. dans les avions ou les hôpitaux.

Le nom de marque Bluetooth® et le logo associé sont des marques déposées de la Bluetooth SIG, Inc. Toute utilisation de cette marque/de ce logo par la société Robert Bosch Power Tools GmbH s'effectue sous licence.

Attention ! En cas d'utilisation de l'appareil de mesure en mode Bluetooth®, les ondes émises risquent de perturber le fonctionnement de certains appareils et installations ainsi que le fonctionnement des avions et des appareils médicaux (par ex. stimulateurs cardiaques, prothèses auditives). Les ondes émises peuvent aussi avoir un effet nocif sur les personnes et les animaux qui se trouvent à proximité immédiate. N'utilisez pas l'appareil de mesure en mode Bluetooth® à proximité d'appareils médicaux, de stations-service, d'usines chimiques et lorsque vous vous trouvez dans des zones à risque d'explosion ou dans des zones de dynamitage. N'utilisez pas l'appareil de mesure en mode Bluetooth® dans les avions. Évitez une utilisation prolongée de l'appareil très près du corps.

N'utilisez pas l'appareil de mesure lorsque le câble USB est branché.
N'utilisez pas l'appareil de mesure comme mémoire USB externe.
▶ Ne photographiez pas des personnes ou des animaux avec l'outil de mesure car le faisceau laser peut être allumé à tout moment. Le faisceau laser engendre des risques d'éblouissement, d'accident ou de blessure aux yeux.
▶ N'utilisez pas l'appareil de mesure si le verre de l'écran présente des dommages apparents (p. ex. fissures en surface, etc.). Il existe un risque de blessure.

N'approchez pas l'appareil de mesure et les accessoires magnétiques de personnes porteuses d'implants chirurgicaux ou d'autres dispositifs médicaux (stimulateurs cardiaques, pompe à insuline, etc.). Les aimants de l'appareil de mesure et des accessoires génèrent un champ magnétique susceptible d'altérer le fonctionnement des implants chirurgicaux et dispositifs médicaux.

N'approchez pas l'appareil de mesure et les accessoires magnétiques de supports de données magnétiques ou d'appareils sensibles aux champs magnétiques. Les aimants de l'appareil de mesure et des accessoires peuvent provoquer des pertes de données irréversibles.

Consignes de sécurité pour chargeurs

Ce chargeur secteur n'est pas prévu pour être utilisé par des enfants ou par des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances. Ce chargeur secteur peut être utilisé par des enfants (âgés d'au moins 8 ans) ou des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances, à condition qu'ils soient sous la surveillance d'une personne responsable de leur sécurité ou après avoir reçu des instructions sur la façon d'utiliser le chargeur secteur en toute sécurité et après avoir bien compris les dangers inhérents à son utilisation. Il y a sinon risque de blessures et d'utilisation inappropriée.

N'exposez pas le chargeur secteur à la pluie ou à l'humidité. La pénétration

d'eau à l'intérieur du chargeur secteur accroît le risque de choc électrique.

▶ Veillez à ce que le chargeur secteur reste propre. Un encrassement augmente le risque de choc électrique.
Contrôlez le chargeur secteur avant chaque utilisation. N'utilisez plus le chargeur secteur si vous constatez des dommages. N'ouvrez pas le chargeur secteur vous-même. Ne confiez sa réparation qu'à un réparateur qualifié utilisant uniquement des pièces de rechange d'origine. Un chargeur secteur endommagé augmente le risque de choc électrique.

Description du produit et des prestations

Dépliez le rabat sur lequel l'appareil de mesure est représenté graphiquement. Laissez ce rabat déplié pendant la lecture de la présente notice d'utilisation.

Utilisation conforme

L'appareil de mesure est destiné à la mesure de distances, de longueurs, de hauteurs, d'écartements et d'inclinaisons, ainsi qu'au calcul de surfaces et de volumes.

L'appareil de mesure est conçu pour une utilisation en intérieur et en extérieur.

Les résultats de mesure peuvent aussi être transmis à d'autres appareils via Bluetooth®.

Éléments constitutifs

La numérotation des éléments se réfère à la représentation de l'appareil de mesure sur les graphiques.

(1) Écran

44 | Français

(2) ▲ Touche de mesure
(3) Touche virtuelle de droite
(4) ▶ Touche Plus
(5) 🔒 Touche Zoom
(6) Fixation dragonne
(7) Bouton de déblocage de la tige rétractable
(8) Tige rétractable
(9) ⓒ Touche Marche/Arrêt
(10) ☉ Touche affichage de cible (GLM 100-25 C)
(11) Touche caméra (GLM 150-27 C)
(12) Touche Moins
(13) Touche virtuelle de gauche
(14) Func Touche de fonction
(15) Étiquette d'avertissement laser
(16) Numéro de série

(17) Couvercle du logement de piles (GLM 100-25 C)

(18) Prise USB (GLM 150-27 C)

(19) Filetage 1/4" pour trépied

(20) Lentille de réception

(21) Sortie faisceau laser

(22) Caméra

(23) Dragonne^A)

(24) Housse de protection

(25) Fermoir rotatif (GLM 100-25 C)

(26) Piles (GLM 100-25 C)

A) Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre gamme d'accessoires.

Affichages

(a) Ligne de résultat
(b) Affichage de cible (réticule)
(c) Affichage angle d'inclinaison
(d) Date/heure
(e) Plan de référence de la mesure
(f) Symbole état Bluetooth®

Bluetooth® pas activé

* » Bluetooth® activé, connexion établie

(g) Indicateur d'état de charge

(h) Lignes de valeurs mesurées

(i) Réglages de base

(j) Affichage fonction de mesure

(k) Mémoire interne

(I) Retour

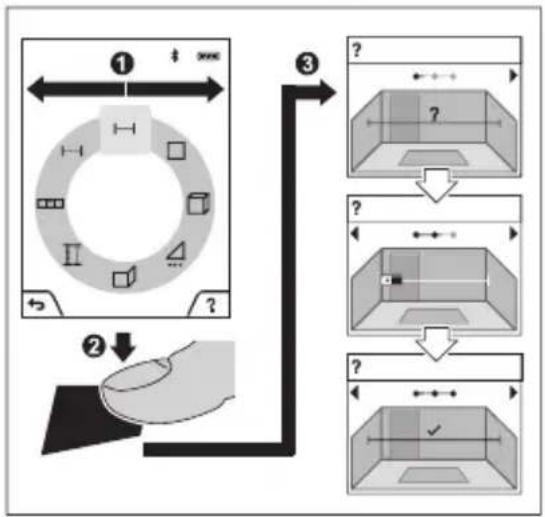

(m) Fonction d'aide intégrée

(n) Écran d'accueil

(o) Menu Autres réglages de base

(p) Menu Réglages de base

(q) Menu Fonctions de mesure

Caractéristiques techniques

Télémetre laser GLM 100-25 C GLM 150-27 C

Référence	3 601 K72 Y.. 3 601 K72 Z..
PortéeA)	0,08-100 m 0,08-150 m
Portée (dans des conditions défavorables)B)	0,08-60 m 0,08-60 m
Précision de mesureA)	±1,5 mm ±1,5 mm

Bosch Power Tools 1 609 92A 7PV | (30.05.2022)

46 | Français

Télémetre laser GLM 100-25 C GLM 150-27 C

Précision de mesure (dans des conditions défavorables) ^B)	±3,0 mm ±3,0 mm
Plus petite unité d'affichage 0,5 mm 0,5 mm
Généralités
Températures de fonctionnement ^C)	-10°C ... +45°C	-10°C ... +45°C
Plage de températures de charge admissibles		+5°C ... +40°C
Températures de stockage -20°C ... +70°C -20°C ... +70°C
Humidité d'air relative maxi 90% 90%
Altitude d'utilisation maxi 2 000 m 2 000 m
Degré d'encrassement selon CEI 61010-1	2^D)	2^D)
Classe laser 2 2
Type de laser 650 nm, < 1 mW 650 nm, < 1 mW
Divergence du faisceau laser < 1,5 mrad (angle plein) < 1,5 mrad (angle plein)
Arrêt automatique après env.
- Laser	20 s	20 s
- Appareil de mesure (sans effec-tuer de mesures)	5 min	5 min
Piles	3 × 1,5 V LR6 (AA)
Accu		Lithium-ion
Tension nominale		3,6 V ——
Capacité		3 120 mAh
Nombre de cellules		1
Câble micro-USB recommandé		2 609 120 670
Chargeur secteur
Durée de charge ^E)		env. 5,5 h
Tension de sortie		5,0 V ——
Courant de sortie		1 000 mA

Télémetre laser GLM 100-25 C GLM 150-27 C

Chargeur secteur recommandéF)	2 609 120 713 (EU)
	2 609 120 718 (UK)
	1 600 A01 3A0 (ARG)
	1 600 A01 3A1 (MEX)
	1 600 A01 3A2 (BRL)

Transmission de données

Bluetooth® Bluetooth® 4.2	Low EnergyG)	Bluetooth® 4.2 Low EnergyG)
Plage de fréquences de fonctionnement	2 402-2 480 MHz	2 402-2 480 MHz
Puissance d’émission maxi 8 mW 8 mW

A) Pour une mesure à partir du bord avant de l'appareil de mesure, valable en cas de cible à fort pouvoir réfléchissant (p. ex. mur peint en blanc), sous une faible luminosité ambiante et à une température de fonctionnement de 25 °C ; en outre il faut s'attendre à un écart de ±0,05 mm/m en fonction de la distance.

B) Pour une mesure à partir du bord avant de l'appareil, valable en cas de cible à fort pouvoir réfléchissant (p. ex. mur peint en blanc), sous une luminosité ambiante forte, à une température de fonctionnement de 25 °C et des altitudes élevées. Il convient en outre de prendre en compte un écart de ±0,15 mm/m en fonction de la distance.

C) En mode de mesure continu, la température de fonctionnement maxi s'élève à +40 °C.

D) N'est conçu que pour les salissures/saletés non conductrices mais supporte occasionnellement la conductivité due aux phénomènes de condensation.

E) À une température de fonctionnement de 25 °C. Temps de charge avec chargeur USB 1 A. Chargement rapide avec outil de mesure éteint.

F) Vous trouverez d'autres caractéristiques techniques à l'adresse suivante : https://www.bosch-professional.com/ecodesign

G) Pour les appareils avec Bluetooth® Low Energy, l'établissement d'une connexion risque de ne pas être possible avec certains modèles et systèmes d'exploitation. Les appareils Bluetooth® doivent prendre en charge le profil GATT.

Le numéro de série (16) inscrit sur l'étiquette signalétique permet une identification précise de votre appareil de mesure.

Mise en place/changement des piles

GLM 100-25 C

Remplacez toujours toutes les piles en même temps. N'utilisez que des piles de la même marque avec la même capacité.

Bosch Power Tools 1 609 92A 7PV | (30.05.2022)

48 | Français

i Respectez ce faisant la polarité indiquée sur le graphique qui se trouve à l'intérieur du compartiment à piles.

Sortez les piles de l'appareil de mesure si vous savez que l'appareil ne va pas être utilisé pour une période prolongée. En cas de stockage prolongé, les piles peuvent se corroder et se décharger.

Accu Lithium-Ion

GLM 150-27 C

Charge de l'accu Lithium-Ion

Pour la charge, utilisez un adaptateur secteur USB dont les caractéristiques techniques (tension et courant de charge) correspondent à celles de l'adaptateur secteur recommandé. Pour ce faire, respectez la notice d'utilisation de l'adaptateur secteur USB. Adaptateur secteur recommandé : voir caractéristiques techniques.
Tenez compte de la tension du réseau ! La tension du secteur doit correspondre aux indications se trouvant sur la plaque signalétique du chargeur secteur. Les chargeurs secteur marqués 230 V peuvent également fonctionner sur 220 V.

Les batteries lithium-ion sont expédiées partiellement chargées en raison des réglementations internationales en matière de transport. Pour obtenir les performances maximales, chargez la batterie complètement avant la première utilisation.

Pour plus d'informations, consultez la notice d'utilisation en ligne : www.bosch-pt.com/manuals

Utilisation

Mise en marche

▶ Ne laissez pas l'appareil de mesure sans surveillance quand il est allumé et éteignez-le après l'utilisation. D'autres personnes pourraient être éblouies par le faisceau laser.
Protégez l'appareil de mesure contre l'humidité, ne l'exposez pas directement aux rayons du soleil.
N'exposez pas l'appareil de mesure à des températures extrêmes ou de brusques variations de température. Ne le laissez p. ex. pas trop longtemps dans une voiture exposée au soleil. Après un brusque changement de température, attendez que l'appareil de mesure prenne la température ambiante avant de l'utiliser. Des températures

extrêmes ou de brusques changements de température peuvent réduire la précision de l'appareil de mesure.

Évitez les chocs violents et évitez de faire tomber l'appareil de mesure. Lorsque l'appareil de mesure a été soumis à de fortes sollicitations extérieures, effectuez toujours un contrôle de précision (voir « Contrôle de précision », Page 54) avant de continuer à l'utiliser

Mise en marche/arrêt

» Pour mettre en marche l'appareil de mesure et activer en même temps le laser, appuyez sur la touche
Pour mettre en marche l'appareil de mesure sans activer le laser, appuyez sur la touche ⓒ
» Pour éteindre l'appareil de mesure, appuyez longuement sur la touche.
Les valeurs en mémoire et les réglages de l'appareil sont conservés.

Appareil photo

Pour activer et désactiver la caméra, actionnez la touche 📄 ⚡️ L'état sélectionné de la caméra (active ou inactive) est conservé en mémoire même après avoir éteint l'appareil de mesure.

Pour les grandes distances (> à 5 m), l'affichage de cible apparaît en plus à l'écran pour marquer le point de mesure.

Pour plus d'informations, consultez la notice d'utilisation en ligne : www.bosch-pt.com/manuals

Processus de mesure

Après sa mise en marche, l'appareil de mesure se trouve dans le mode Mesure de distances.

À chaque mise en marche de l'appareil de mesure, le plan de référence pour les mesures est le bord arrière. Vous pouvez changer le plan de référence. (voir « Sélection du plan de référence », Page 50)

» Placez l'appareil de mesure au point de départ souhaité de la mesure (par ex. contre un mur).
» Actionnez la touche pour démarrer la mesure.

50 | Français

Après le processus de mesure, le faisceau laser est éteint. Pour effectuer une autre mesure, procédez de la même façon.

Il est possible d'ajouter ou de soustraire des valeurs ou des résultats de mesure.

Quand le faisceau laser est réglé sur « activé en permanence » et dans le mode Mesure continue, la mesure commence après le premier actionnement de la touche

Quand le faisceau laser est réglé sur « activé en permanence », il n'est pas désactivé au terme de la mesure Faisceau laser permanent.

Pour plus d'informations, consultez la notice d'utilisation en ligne : www.bosch-pt.com/manuals

Pendant les mesures, l'appareil de mesure ne doit pas être bougé. Posez-le pour cette raison sur une surface stable ou appuyez-le contre un rebord.

i La lentille de réception (20), l'orifice de sortie du faisceau laser (21) et la caméra (22) ne doivent pas être masqués lors d'une mesure.

Sélection du plan de référence

Il est possible de sélectionner différents plans de référence pour les mesures :

le bord arrière de l'appareil (p. ex. lorsque l'appareil est positionné contre un mur)

la pointe de la plaque de butée rabattue de 180° (p. ex. pour des mesures à partir d'un coin de pièce)

le bord avant de l'appareil (p. ex. pour des mesures prises à partir du bord d'une table)

le centre du trou taraudé (19) (p. ex. pour des mesures sur trépied)

Pour plus d'informations, consultez la notice d'utilisation en ligne : www.bosch-pt.com/manuals

Menu Réglages de base

Le menu Réglages de base donne accès aux réglages de base suivants :

- Activation/désactivation du Bluetooth®

1 609 92A 7PV | (30.05.2022) Bosch Power Tools

Français | 51

• Changer le plan de référence (voir « Sélection du plan de référence », Page 50)
• Fonction retardateur
• Activation/désactivation du faisceau laser permanent
• Calibrage de la mesure d'inclinaison (voir « Contrôle de précision », Page 54)
• Calibrage de l'affichage de cible
• Effacement de la mémoire (GLM 150-27 C)
• Sélection de la langue
• Réglage de la date et de l'heure
• Changement d'unité de mesure
• Changement de l'unité d'angle
• Activation de PRO360
• Appeler les informations sur l'appareil
• Activation/désactivation des signaux sonores
• Réglage du délai d'arrêt automatique
• Réglage du délai de réduction de la luminosité
• Réglage de la luminosité de l'écran
• Activation/désactivation de la rotation automatique de l'affichage

» Actionnez brièvement la touche ■ maintenez la touche actionnée pour ouvrir le menu Réglages de base ⚙️

» Sélectionnez le réglage souhaité à l'aide de la touche ou de la touche.

» Pour valider une sélection, actionnez la touche Func

» Pour quitter le menu Réglages de base actionnez la touche ou la touche.

Pour plus d'informations, consultez la notice d'utilisation en ligne : www.bosch-pt.com/manuals

52 | Français

Fonctions de mesure

Sélection des fonctions de mesure/changement de fonction de mesure

Le menu Fonctions donne accès aux fonctions suivantes :

• Mesure de distances
• Mesure de surfaces
• Mesure de volumes

• Mesure indirecte de distances

• Mésure indirecte simple de hauteurs

• Mesure indirecte double de hauteurs
• Mesure indirecte de distances

• Mesure en trapèze

• Mesure de surfaces murales

• Fonction de suivi d'écartement
• Mesure d'inclinaison/niveau électronique
• Mesure continue

» Appuyez sur la touche pour ouvrir le menu Fonctions.
» Sélectionnez la fonction de mesure souhaitée à l'aide de la touche 1 ou de la

touche

» Pour valider la sélection, appuyez sur la touche ou la touche.

Pour plus d'informations, consultez la notice d'utilisation en ligne : www.bosch-pt.com/manuals

Fonction d'aide intégrée ?

La fonction d'aide intégrée à l'appareil de mesure contient des animations détaillées sur les différentes fonctions de mesure/procédures de mesure.

» Ouvrez le menu Fonctions.
» Sélectionnez la fonction souhaitée

avec la touche ▶ ou la touche et

actionnez la touche

L'animation montre en détail la marche à suivre pour la fonction de mesure sélectionnée.

» Actionnez la touche ■ur arrêter

l'animation ou poursuivre l'animation.

» Actionnez la touche ou pour afficher l'étape suivante ou précédente.

Interface Bluetooth®

Activation de l'interface Bluetooth® pour la transmission de données vers un périphérique mobile

05.05.2017 7:26:12 8.179 m 9.273 m 13.919 m 18.558 m 23.198m (f)

√ Vérifiez que l'interface Bluetooth® est activée sur votre périphérique mobile.
» Actionnez brièvement la touche ■ maintenez la touche factionnée pour ouvrir le menu Réglages de

base

» Sélectionnez .
» Actionnez la touche ou la touche pour sélectionner

*

» Pour valider la sélection, actionnez la touche func

Le symbole Bluetooth® s'allume en blanc sur l'écran (f).

54 | Français

Désactivation de l'interface Bluetooth®

» Actionnez brièvement la touche ■ maintenez la touche actionnée pour ouvrir le menu Réglages de base ⚙️
» Sélectionnez
» Actionnez la touche ou la touche pour sélectionner.
» Pour valider la sélection, actionnez la touche Eunc
Le symbole Bluetooth® s'allume en gris sur l'écran.

Interface USB

GLM 150-27 C : transmission de données via l'interface USB

La prise micro-USB de l'appareil de mesure permet de transmettre des données vers certains appareils dotés d'un port USB (par ex. PC, ordinateur portable).

Reliez l'appareil de mesure à votre PC ou ordinateur portable en utilisant le câble micro-USB. Le système d'exploitation de votre PC ou ordinateur portable reconnaît automatiquement l'appareil de mesure comme lecteur.

Dès que l'appareil de mesure est connecté à un PC ou à un ordinateur portable via le câble micro-USB, l'accu Lithium-Ion se recharge. La durée de charge dépend du courant de charge.

Contrôle de précision

Vérifiez à intervalles réguliers la précision des mesures d'inclinaison et des mesures de distance.

Pour plus d'informations, consultez la notice d'utilisation en ligne : www.bosch-pt.com/manuals

Message de défaut

L'appareil de mesure surveille son bon fonctionnement à chaque mesure. Si un défaut est constaté, l'écran n'affiche plus que le symbole représenté ci-contre, et l'appareil de mesure s'éteint. En pareil cas, renvoyez l'appareil de mesure au service après-vente Bosch via votre revendeur.

Entretien et Service après-vente

Nettoyage et entretien

Ne transportez et rangez l'appareil de mesure que dans la housse de protection fournie avec l'appareil.

Maintenez l'appareil de mesure propre.

N'immergez jamais l'appareil de mesure dans de l'eau ou dans d'autres liquides.

Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilisez pas de détergents ou de solvants.

Nettoyez avec beaucoup de précaution la lentille de réception (20), l'orifice de sortie du faisceau laser (21) et la caméra (22). Veillez à ce qu'il n'y ait pas de saletés sur la lentille de réception, au niveau de l'orifice de sortie du faisceau laser ou de la caméra. Ne nettoyez la lentille de réception, l'orifice de sortie du faisceau laser et la caméra qu'au moyen de produits spécialement conçus pour le nettoyage d'objectifs d'appareils photo. N'es-sayez pas d'enlever les saletés présentes sur la lentille de réception, au niveau de l'orifice de sortie du faisceau laser ou de la caméra avec un objet pointu et n'essuyez pas la caméra ou la lentille de réception avec un chiffon sec (risque de rayure).

Si l'appareil de mesure a besoin d'être réparé, renvoyez-le dans sa housse de protection (24).

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange sur le site :

www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

France

Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.

56 | Français

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif

Tel.: [phone] (Numéro non surtaxé au prix d'un appel local)

E-Mail : [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel.:[phone]

E-Mail : [e-mail]

Vous trouverez d'autres adresses du service après-vente sous :

Les accus Lithium-ion sont soumis à la réglementation relative au transport de matières dangereuses. Pour le transport par voie routière, aucune mesure supplémentaire n'a besoin d'être prise.

Lors d'une expédition par un tiers (par ex. transport aérien ou entreprise de transport), des mesures spécifiques doivent être prises concernant l'emballage et le marquage. Pour la préparation de l'envoi, faites-vous conseiller par un expert en transport de matières dangereuses.

Élimination des déchets

Prière de rapporter les instruments de mesure, chargeurs, accus/piles, accessoires et emballages dans un Centre de recyclage respectueux de l'environnement.

Ne jetez pas les appareils de mesure, les chargeurs et accus dans les ordures ménagères !

Seulement pour les pays de l'UE :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et sa transposition dans le droit national français, les appareils de mesure et chargeurs devenus inutilisables et conformément à la directive 2006/66/CE les piles/accus défectueux ou usagés doivent être mis de côté et rapportés dans un centre de collecte et de recyclage respectueux de l'environnement.

En cas de non-respect des consignes d'élimination, les déchets d'équipements électriques et électroniques peuvent avoir un impact négatif sur l'environnement et la santé des personnes du fait des substances dangereuses qu'ils contiennent.

Accus/piles :

Li-lon :

Veuillez respecter les indications se trouvant dans le chapitre Transport (voir « Transport », Page 56).

L'accu intégré ne doit être retiré que par une personne qualifiée et uniquement pour sa mise au rebut. L'appareil de mesure risque d'être endommagé lors de l'ouverture du boîtier.

Avant de retirer l'accu, faites fonctionner l'appareil de mesure jusqu'à ce que l'accu soit entièrement déchargé. Dévissez les vis du boîtier et retirez la coque. Pour éviter un court-circuit, débranchez les connexions de l'accu séparément, l'une après l'autre, et isolez ensuite les pôles. Même à l'état déchargé, l'accu conserve une capacité résiduelle risquant de produire un courant en cas de court-circuit.

Valable uniquement pour la France:

FR

Cet appareil, ses accessoires, et batterie se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

OU

Points de collecte sur www.quefairedemesdechets.fr

Español

Per le batterie al litio:

» Vajutage nuppu ▪elleks et

(d) Data/paros laikas
