BRUGSANVISNING GLM 10025 C Professional BOSCH

Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leve- ringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. Visningselementer (a) Resultatlinje (b) Målvisning (trådkors) (c) Visningen Hældningsvinkel (d) Dato/klokkeslæt (e) Referenceniveau for måling (f) Status Bluetooth

ikke aktiveret Bluetooth

aktiveret, forbindelse oprettet (g) Ladetilstandsindikator (h) Måleværdilinjer (i) Grundindstillinger (j) Visning af målefunktion (k) Intern hukommelse (l) Tilbage (m) Integreret hjælpefunktion (n) Startskærm (o) Menuen Andre grundindstillinger (p) Menuen Grundindstillinger (q) Menuen Målefunktioner Tekniske data Digital laserafstandsmåler GLM 100-25 C GLM 150-27 C Varenummer 3601K72Y.. 3601K72Z.. Måleområde

0,08−60m 0,08−60m Målenøjagtighed

Driftsfrekvensområde 2402−2480MHz 2402−2480MHz Maks. sendeeffekt 8mW 8mW A) Ved måling fra forkanten af måleværktøjet, gælder for høj refleksionsevne fra målet (f.eks. en hvidmalet væg), svag baggrundsbelysning og en driftstemperatur på 25°C; der skal desuden på- regnes en afstandsafhængig afvigelse på ±0,05mm/m. B) Ved måling fra forkanten af måleværktøjet, gælder for høj refleksionsevne fra målet (f.eks. en hvidmalet væg), kraftig baggrundsbelysning, en driftstemperatur på 25°C og store højder. Der skal desuden påregnes en afstandsafhængig afvigelse på ±0,15mm/m. C) I funktionen konstant måling er den maks. driftstemperatur +40 °C. D) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning. E) Ved 25 °C driftstemperatur. Ladetid med 1A-USB-lader. Hurtigere opladning med slukket måle- værktøj. F) Du kan finde flere tekniske data under: https://www.bosch-professional.com/ecodesign G) Ved Bluetooth® Low-Energy-udstyr kan der muligvis ikke oprettes forbindelse, afhængigt af model og operativsystem. Bluetooth® udstyr skal understøtte GATT-profilen. Serienummeret(16) på typeskiltet bruges til entydig identifikation af måleværktøjet. Isætning/udskiftning af batteri

Udskift altid alle batterier eller akkuer samtidigt. Brug kun batterier eller akkuer fra en og samme producent og med samme kapacitet. Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batte- rirummet. 1 609 92A 7PV | (30.05.2022) Bosch Power ToolsDansk | 131 u Tag batterierne eller akkuerne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterier og akkuer kan korrodere og selvaflade ved længere tids opbeva- ring. Lithium-ion-akku

Opladning af lithium-ion-akku u Udfør opladningen med en USB-strømforsyning, hvis tekniske data (spænding og lade- strøm) svarer til den anbefalede strømforsyning. Følg betjeningsvejledningen til USB- strømforsyningen. Anbefalet strømforsyning: Se tekniske data. u Kontroller netspændingen! Strømkildens spænding skal stemme overens med angi- velserne på stikstrømforsyningens typeskilt. Stikstrømforsyninger til 230V kan også tilsluttes 220V. Lithium-ion-akkuer udleveres delvis opladet på grund af internationale transport- forskrifter. For at sikre at akkuen fungerer 100%, skal du oplade akkuen helt i op- laderen før første ibrugtagning. Du kan finde yderligere oplysninger i onlineudgaven af brugsanvisningen: www.bosch-pt.com/manuals Brug Ibrugtagning u Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen. u Beskyt måleværktøjet mod fugt og direkte sollys. u Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingnin- ger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasse sig, før det tages i brug. Ved ekstreme temperatu- rer eller temperatursvingninger kan måleværktøjets præcision påvirkes. u Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet har været udsat for kraftige ydre påvirkninger, bør du altid foretage en nøjagtigheds- kontrol (se "Nøjagtighedskontrol", Side137), før du fortsætter arbejdet. Bosch Power Tools 1 609 92A 7PV | (30.05.2022)132 | Dansk Tænd/sluk Tryk på knappen for at tænde måleværktøj og laser. Du kan også tænde måleværktøjet uden laser ved at trykke på knappen . Hold knappen inde for at slukke måleværktøjet. De værdier og indstillinger, der findes i hukommelsen, bevares. Kamera Tryk på knappen / for at tænde eller slukke for kameraet. Den valgte tilstand gemmes, når måleværktøjet slukkes. Ved større afstande (ca. >5m) vises der yderligere en målmarkering for at markere måle- punktet. Du kan finde yderligere oplysninger i onlineudgaven af brugsanvisningen: www.bosch-pt.com/manuals Måleprocedure Når måleværktøjet er tændt, er funktionen Længdemåling aktiveret. Efter at måleværktøjet er tændt, er bagkanten af måleværktøjet valgt som referenceniveau for målingen. Du kan ændre referenceniveauet. (se "Vælg referenceniveau", Side133) Anbring måleværktøjet på det ønskede startpunkt for målingen (f.eks. en væg). Tryk på knappen for at foretage målingen. Efter målingen slukkes laserstrålen. Gentag denne procedure for at foretage endnu en må- ling. Måleværdier og slutresultater kan adderes og subtraheres. Hvis du har aktiveret laserstrålen permanent og anvender konstant måling, starter må- lingen allerede, første gang du trykker på knappen . Den permanent aktiverede laserstråle slukkes ikke efter målingen Permanent laserstråle. Du kan finde yderligere oplysninger i onlineudgaven af brugsanvisningen: www.bosch-pt.com/manuals Måleværktøjet må ikke bevæges, mens der måles. Anbring derfor helst måleværk- tøjet op ad en fast anslags- eller underlagsflade. 1 609 92A 7PV | (30.05.2022) Bosch Power ToolsDansk | 133 Modtagelinsen(20), laserstrålingens udgang(21) og kameraet(22) må ikke være tildækket ved måling. Vælg referenceniveau Til målingen kan du vælge mellem tre forskellige referenceniveauer: Bagkanten af måleværktøjet (f.eks. ved anbringelse mod vægge) Spidsen på anslagspladen, der er vippet 180°(f.eks. ved målinger omkring hjørner) Forkanten af måleværktøjet (f.eks. ved måling fra en bordkant) Midten af stativgevindet (19) (f.eks. til målinger med stativ) Du kan finde yderligere oplysninger i onlineudgaven af brugsanvisningen: www.bosch-pt.com/manuals Menuen Grundindstillinger I menuen Grundindstillinger finder du følgende grundindstillinger: – Tænd/sluk Bluetooth® – Skift af referenceniveau (se "Vælg referenceniveau", Side133) – Timerfunktion – Aktivering/deaktivering af permanent laserstråle – Kalibrering af hældningsmåling (se "Nøjagtighedskontrol", Side137) – Kalibrering af målvisning – Sletning af hukommelse (GLM 150-27 C) – Indstilling af sprog – Indstilling af dato og klokkeslæt – Skift af måleenhed – Udskiftning af vinkelenhed Bosch Power Tools 1 609 92A 7PV | (30.05.2022)134 | Dansk – Aktivering af PRO360 – Åbn enhedsoplysninger – Tænd/sluk lydsignaler – Indstilling af slukningstid – Indstilling af dæmpningstid – Indstilling af displayets lysstyrke – Tænd/sluk automatisk skærmdrejning Tryk kort på knappen , eller hold knappen inde for at åbne menuen Grun- dindstillinger . Vælg den ønskede indstilling med knappen eller knappen . Tryk på knappen for at bekræfte et valg. Hvis du vil forlade menuen Grundindstillinger , skal du trykke på knappen eller knappen . Du kan finde yderligere oplysninger i onlineudgaven af brugsanvisningen: www.bosch-pt.com/manuals Målefunktioner Vælg/tilpas målefunktioner I funktionsmenuen finder du følgende funktioner: – Længdemåling – Flademåling – Volumenmåling – Indirekte afstandsmåling

• Indirekte højdemåling

• Dobbelt indirekte højdemåling

• Indirekte længdemåling

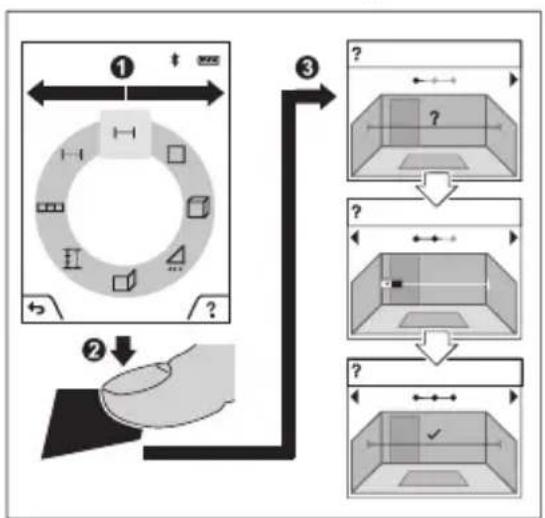

• Trapezmåling – Måling af vægflade – Markeringsfunktion 1 609 92A 7PV | (30.05.2022) Bosch Power ToolsDansk | 135 – Hældningsmåling/digitalt vaterpas – Konstant måling Tryk på knappen for at åbne menuenFunktioner. Vælg den ønskede målefunktion med knappen eller knappen . For at bekræfte valget skal du trykke på knappen eller knappen . Du kan finde yderligere oplysninger i onlineudgaven af brugsanvisningen: www.bosch-pt.com/manuals Integreret hjælpefunktion Hjælpefunktionen, der er integreret i må- leværktøjet, giver detaljerede animationer til de enkelte målefunktioner/målinger. Åbn menuen Funktioner. Vælg den ønskede funktion med knap- pen eller med knappen , og tryk på knappen . Animationen viser den detaljerede fremgangsmåde for den valgte måle- funktion. Tryk på knappen for at standse ani- mationen eller fortsætte animationen. Tryk på knappen eller for at få vist det næste eller det foregående trin. Bosch Power Tools 1 609 92A 7PV | (30.05.2022)136 | Dansk Bluetooth®-interface Aktivering af Bluetooth®-interface for dataoverførsel til en mobil enhed 23.198m

ikke aktivert Bluetooth
