NAVODILA ZA UPORABO GLL 380 C Professional BOSCH
- Dobijanje ene horizontalne laserske ravni, Dobijanje ene vertikalne laserske ravni, Dobijanje dveh vertikalnih laserskih ravni, - Dobijanje horizontalne laserske ravni ter dveh vertikalnih laserskih ravni.
Po vklopu merilna naprava proizvaja horizontalno lasersko ravnino. Za spremembo vrste načina delovanja pritisnite tipko laserskega načina delovanja (7).
Vse vrste načinov delovanja lahko izberete s pomočjo samodejnega niveliranja ter blokade premikanja.
Način sprejemnika
Za delo z laserskim sprejemnikom (29), ne glede na izbrani način delovanja - mora biti aktiviran način sprejema. V načinu sprejemnika laserske linije utripajo z visoko frekvenco in na ta način jih laserski sprejemnik (29) najde.

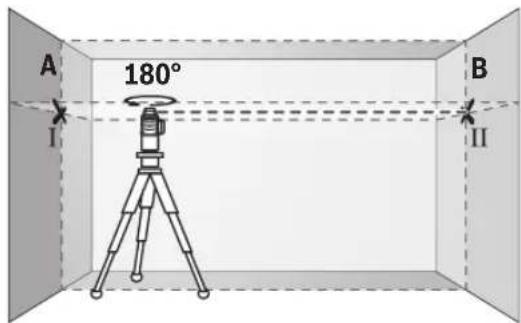

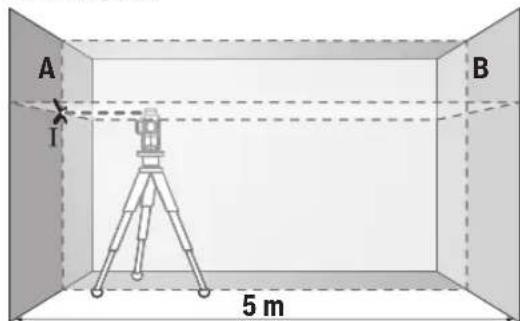

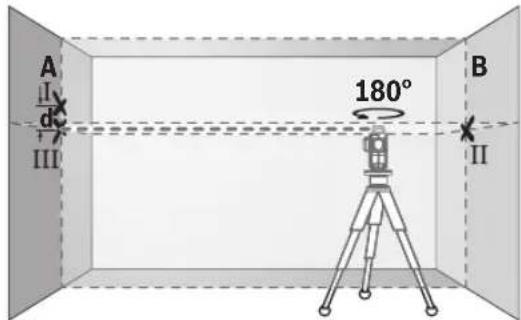

Največje dovoljeno odstopanje izračunajte na naslednji način:

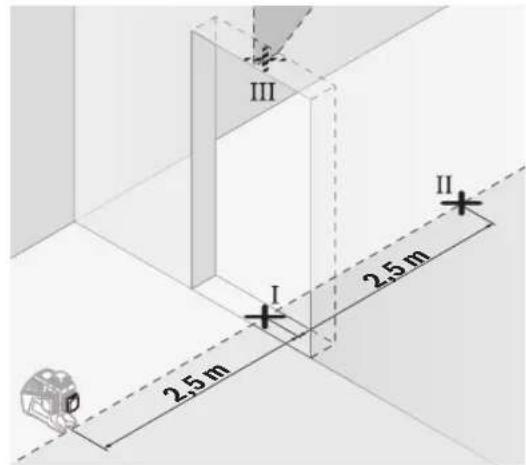

dvojna višina odprtine vrat × 0,2mm / m Primer: Pri višini odprtine vrat 2 m največje odstopanje sme znašati

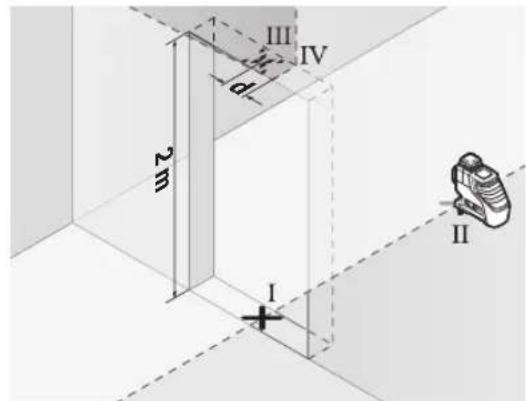

2× 2m× ± 0,2mm / m = ± 0,8mm Točki III in IV smeta biti narazen največ 0,8 mm.
Navodila za delo
Za označevanje vedno uporabite sredino laserske linije. Širina laserske linije se spreminja z oddaljenostjo.
Pozor! Če uporabljate tukaj navedene naprave za upravljanje in nastavljanje oz. če uporabljate drugačne postopke, lahko to povzroči nevarno izpostavljenost sevanju. Merilni napravi je priložena opozorilna nalepka za laser (označena na strani s shematskim prikazom merilne naprave). - Če besedilo na varnostni nalepki za laser ni v vašem jeziku, ga pred prvim zagonom prelepite s priloženo nalepko v ustreznem jeziku.
Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev. S tem lahko zaslepite ljudi in povzročite telesne poškodbe ali poškodbe oči.
▷ Laserski žarek usmerite v oči, jih zaprite in glavo takoj obrnite stran od žarka. Ne spreminjajte laserske naprave. Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki. Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot sončna očala v prometu. Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, hkrati pa zmanjšujejo zaznavanje barv. Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave. ▷ Otroci laserske merilne naprave ne smejo uporabljati brez nadzora. Pomotoma bi lahko zaslepili sebe ali druge. Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotne gorljive tekočine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape. Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika. ▷ Če je akumulatorska baterija poškodovana ali če jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti. V primeru napačne uporabe ali poškodovane akumulatorske baterije lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Pri naključnem stiku prizadeto mesto izperite z vodo. Če pride tekočina v oko, poleg tega poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline. Končasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira. Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, ključi, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko povzroči opekline ali požar. Akumulatorsko baterijo uporabljajte samo z izdelki proizvajalca. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo. Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če
ga uporabljate za polnjenje drugačnih akumulatorskih baterij.
Akumulatorsko baterijo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.
OPOZORILO
Gumbne baterije hranite zunaj dosega otrok. Gumbne baterije so nevarne.
Gumbnih baterij ne smete nikoli pogoltniti ali vstaviti v druge telesne odprtine. Če sumite, da je nekdo pogoltnil gumbno baterijo ali jo vstavil v druge telesne odprtine, takoj poiščite zdravniško pomoč. Zaužitje gumbne baterije lahko v 2 urah povzroči resne notranje razjede in smrt. Pri menjavi gumbne baterije pazite, da boste novo pravilno namestili. Obstaja nevarnost eksplozije.
Uporabljajte samo gumbne baterije, ki so navedene v teh navodilih za uporabo. Ne uporabljajte drugih gumbnih baterij ali kakršnih koli drugih virov napajanja. Ne poskušajte ponovno napolniti praznih gumbnih baterij in pazite, da ne povzročite kratkega stika. Gumbna baterija se lahko razlije, eksplodira, zagori in poškoduje osebe. ▸ Izpraznjene gumbne baterije pravilno odstranite in zavrzite. Izpraznjene gumbne baterije se lahko razlijejo in poškodujejo izdelek ali osebe. Poskrbite, da se gumbna baterija ne bo pregrela ter je ne približujte ognju. Gumbna baterija se lahko razlije, eksplodira, zagori in poškoduje osebe. Gumbne baterije ne poškodujte in ne razstavljajte. Gumbna baterija se lahko razlije, eksplodira, zagori in poškoduje osebe. Preprečite stik poškodovane gumbne baterije z vodo. Litij, ki izhaja iz baterije, lahko reagira z vodikom in povzroči požar ali eksplozijo ter lahko poškoduje osebe. ▸ Če držala gumbne baterije (22) ni več mogoče zapreti, merilne naprave ne uporabljajte več. Odstranite gumbno baterijo in poskrbite za popravilo. Akumulatorsko baterijo oz. baterije pred vsakim opravilom na merilni napravi (npr. njeno namestitvijo, vzdrževanjem) odstranite iz merilne naprave. Pri nenamernem vklopu stikala za vklop/izklop obstaja nevarnost poškodb. Med delovanjem merilne naprave pod določenimi pogoji zaslišite glasna zvočna opozorila. Merilna naprava zaradi tega ne sme biti v bližini ušesa oz. drugih oseb. Glasen zvok lahko poškoduje sluh.
Merilne naprave in magnetnega pribora ne približujte vsadkom in drugim zdravstvenim napravam, npr. srčnim spodbujevalnikom ali
inzulinskim črpalkam. Magneti merilne naprave in pribora ustvarjajo magnetno polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.
▸ Merilno napravo in magnetni pribor hranite stran od magnetnih nosilcev podatkov in magnetno občutljivih naprav. Delovanje magneta merilne naprave in pribora lahko povzroči nepopravljivo izgubo podatkov. Merilna naprava je opremljena z vmesnikom za radijsko povezavo. Upoštevajte lokalne omejitve uporabe, npr. v letalih ali v bolnišnicah.
Besedna znamka Bluetooth® in slikovne oznake (logotipi) so zaščitene znamke in last podjetja Bluetooth SIG, Inc. Vsaka uporaba te besedne znamke/slikovnih oznak podjetja Robert Bosch Power Tools GmbH poteka v skladu z licenco.
Previdno! Pri uporabi merilne naprave s funkcijo Bluetooth® lahko pride do motenja drugih naprav in sistemov, letal in medicinskih naprav ter aparatov (npr. srčnih spodbujevalnikov, slušnih aparatov). Prav tako ni mogoče povsem izključiti škodljivega vpliva na ljudi in živali v neposredni bližini. Merilnih naprav s funkcijo Bluetooth® ne uporabljajte v bližini medicinskih naprav in aparatov, bencinskih črpalk, kemičnih sistemov, na območjih z nevarnostjo eksplozije in območjih, kjer se opravlja razstreljevanje. Merilnih naprav s funkcijo Bluetooth® ne uporabljajte na letalih. Izogibajte se dolgotrajni uporabi v neposredni bližini telesa.
Opis izdelka in storitev
Upoštevajte slike na začetku navodil za uporabo.
Namenska uporaba
Merilna naprava je predvidena za določanje in preverjanje vodoravnih in navpičnih linij. Merilna naprava je primerna za uporabo v zaprtih prostorih in na prostem. Izdelek je laserska naprava, namenjena potrošnikom, v smislu standarda EN 50689.
Komponente na sliki
Oštevilčenje naslikanih komponent se nanaša na prikaz merilne naprave na strani s shemami.
(1) Izstopna odprtina laserskega žarka
(2) Napolnjenost akumulatorske baterije/baterij
(3) Prikaz CAL guard
(4) Prikaz za blokado nihala
(5) Tipka za način dela s sprejemnikom
(6) Prikaz za način dela s sprejemnikom
(7) Tipka za način delovanja laserja
(8) Prikaz povezave Bluetooth®
(9) Tipka Bluetooth®
(10) Reža za akumulatorsko baterijo
(11) Ohišje adapterja za alkalne baterije
(12) Baterije
(13) Tipka za sprostitev akumulatorske baterije/adapterja za alkalne baterije
(14) Pokrovček adapterja za alkalne baterije
(15) Akumulatorska baterija
(16) Stikalo za vklop/izklop
(18) Serijska številka
(19) Navoj za stojalo 5/8"
(20) Navoj za stojalo 1/4"
(21) Gumbna baterija
(22) Držalo gumbnih baterij
(23) Predal za gumbne baterije
(24) Magnet
(25) Univerzalno držalo
(26) Vrtljivo držalo
(27) Daljinski upravljalnik
(28) Laserska tarča
(30) Očala za opazovanje laserskega žarka
(31) Zaščitna torbica
(32) Stojalo a)
(33) Teleskopska palica
(34) Kovček a
(35) Vložek a)
Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Linjski laser GLL 3-80 C GLL 3-80 CG |
| Kataloška številka | 3 601 K63 R.. | 3 601 K63 T.. |
| Delovno območjeA) | | |
| - Standardno 30 m 30 m | | |
| -V načinu delovanja s sprejemnikom 25 m 25 m | | |
| -Z laserskim sprejemnikom 5-120 m 5-120 m | | |
Linijski laser GLL 3-80 C GLL 3-80 CG
| Natančnost nivaliranja \( {}^{\left( B\right) \left( D\right) } \) | \( \pm 0,2\mathrm{\;{mm}}/\mathrm{m} \) | \( \pm 0,2\mathrm{\;{mm}}/\mathrm{m} \) |
| Samonīvelirno območje \( \pm {4}^{ \circ } \pm {4}^{ \circ } \) | | |
| Čas nivaliranja < 4 s < 4 s | | |
| Najv. nadmorska višina uporabe 2000 m 2000 m | | |
| Najv. relativna zračna vlžnost 90 % 90 % | | |
| Stopnja onesnaženja v skladu s standardom IEC 61010-1 | \( {2}^{\text{E}} \) | \( {2}^{\text{E}} \) |
| Razred laserja 2 2 | | |
| Vrsta laserja < 10 mW, 630-650 nm < 10 mW, 500-540 nm | | |
| \( {\mathrm{C}}_{6}{10} \) | 10 | |
| Odstopanje laserske linije | \( {50} \times {10} \) mrad (polni kot) | \( {50} \times {10} \) mrad (polni kot) |
| Najkrajše trajanje impulza | 1/10.000 s | 1/10.000 s |
| Frekvenca impulzov |
| - Delovanje v načinu delovanja brez sprejemnika | \( {23}\mathrm{{kHz}} \) | \( {23}\mathrm{{kHz}} \) |
| - Delovanje v načinu delovanja s sprejemnikom | 10 kHz | 10 kHz |
| Združljivi laserski sprejemniki | LR 6, LR 7 | LR 7 |
| Navoj za stojalo | 1/4", 5/8" | 1/4", 5/8" |
| Napajanje merilne naprave |
| - Akumulatorska baterija (litij-ionska) | 12 V | 12 V |
| - Baterije (mangan-alkalne) | \( 4 \times 1,5\mathrm{\;V}\mathrm{{LR}}6 \) (AA) (z adapterjem za alkalne baterije) | \( 4 \times 1,5\mathrm{\;V}\mathrm{{LR}}6 \) (AA) (z adapterjem za alkalne baterije) |
| - Pomožna baterija (gumbna baterija) | CR2032 (3-voltna litijeva baterija) | CR2032 (3-voltna litijeva baterija) |
| Trajanje delovanja s 3 laserskimi ravninami \( {}^{\left( F\right) } \) |
| - Z akumulatorsko baterijo | 8 h | 6 h |
| - Z alkalinimi baterijami | 6 h | 4 h |
| Merilna naprava s funkcijo Bluetooth® |
| -Združljivost | Bluetooth \( {}^{\circledR } \) 4.0 (Low Energy) \( {}^{\left( G\right) } \) | Bluetooth \( {}^{\circledR } \) 4.0 (Low Energy) \( {}^{\left( G\right) } \) |
| - Največji doseg signala | \( {30}{\mathrm{\;m}}^{\left( \mathrm{H}\right) } \) | \( {30}{\mathrm{\;m}}^{\left( \mathrm{H}\right) } \) |
| - Območje delovne frekvence | 2402-2480 MHz | 2402-2480 MHz |
| - Najv. moč oddajanja | < 1 mW | < 1 mW |
| Pametni Telefon s funkcijo Bluetooth \( {}^{\circledR } \) |
| -Združljivost | Bluetooth \( {}^{\circledR } \) 4.0 (Low Energy) \( {}^{\circledR } \) | Bluetooth \( {}^{\circledR } \) 4.0 (Low Energy) \( {}^{\circledR } \) |
| - Operacijski system | Android 6 (in novejse različice) iOS 11 (in novejse različice) | Android 6 (in novejse različice) iOS 11 (in novejse različice) |
| Teža po EPTA-Procedure 01:2014 |
| - Z akumulatorsko baterijo | 0,90 kg | 0,90 kg |
| - Z alkalinimi baterijami | 0,86 kg | 0,86 kg |
| Dimenzije (dolžina × širina × višina) | \( {162} \times {84} \times {148}\mathrm{\;{mm}} \) | \( {162} \times {84} \times {148}\mathrm{\;{mm}} \) |
| Vrsta zaščite \( {}^{\left( \mathrm{I}\right) } \) | IP54 (zaščita pred prahom in škropljenjem vode) | IP54 (zaščita pred prahom in škropljenjem vode) |
| Priporočena temperatura okolice med poljinjem | \( 0{}^{ \circ }\mathrm{C}\cdots + {35}^{ \circ }\mathrm{C} \) | \( 0{}^{ \circ }\mathrm{C}\cdots + {35}^{ \circ }\mathrm{C} \) |
| Dovoljena zunanja temperatura med delovanjem | \( - {10}^{ \circ }\mathrm{C}\cdots + {40}^{ \circ }\mathrm{C} \) | \( - {10}^{ \circ }\mathrm{C}\cdots + {40}^{ \circ }\mathrm{C} \) |
252 | Slovenščina
Linijski laser GLL 3-80 C GLL 3-80 CG
| Dovoljena zunanja temperatura med shranjevanjem | -20°C ... +70°C | -20°C ... +70°C |
| Priporočene akumulatorske baterije GBA 12V... | (razen GBA 12V ≥ 4,0 Ah) | GBA 12V... (razen GBA 12V ≥ 4,0 Ah) |
| Priporočeni polnilniki GAL 12... | GAX 18... | GAL 12... GAX 18... |
A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša. B) pri 20-25°C C) Velja pri štirih vodoravnih križnih točkah. D) Navedene vrednosti veljajo pri normalnih do ugodnih pogojih okolice (npr. brez tresljajev, megle, dima ali neposredne sončne svetlobe). Po močnejših temperaturnih nihanjih lahko pride do odklonov natančnosti. E) Nastane le neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat. F) Krajši čas delovanja v načinu Bluetooth® in/ali v povezavi z RM 3 G) Pri napravah s funkcijo Bluetooth® Low Energy glede na model in operacijski sistem morda ni mogoče vzpostaviti povezave. Naprave Bluetooth® morajo podpirati profil SPP. H) Doseg signala lahko glede na zunanje dejavnike, vključno z uporabljenim sprejemnikom, močno niha. V zaprtih prostorih in zaradi kovinskih ovir (npr. stene, police, kovčki itn.) je lahko doseg signala Bluetooth® občutno manjši. I) Za litij-ionsko akumulatorsko baterijo in adapter za baterije AA1 zaščita razreda IP 54 ne velja. Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (18) na tipski ploščici.
Namestitev
Napajanje merilne naprave
Merilno napravo lahko napajate z običajnimi baterijami ali z Boschevo litij-ionsko akumulatorsko baterijo.
Napajanje z akumulatorsko baterijo
Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litij-ionsko akumulatorsko baterijo, ki jo uporabljate v svoji merilni napravi.
Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljajo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite. Napolnjeno akumulatorsko baterijo (15) vstavite tako, da jo potisnete v predal za akumulatorsko baterijo (10), kjer se mora občutno zaskočiti.
Za odstranitev akumulatorske baterije (15) pritisnite sprostitveno tipko (13) in odstranite akumulatorsko baterijo iz predala (10). Pri tem ne uporabljajte sile.
Napajanje z baterijami
Za delovanje merilne naprave priporočamo uporabo alkalnomanganovih baterij.
Baterije se vstavijo v baterijski adapter.
Baterijski adapter je namenjen izključno uporabi v za to predvidenih Boschevih merilnih napravah in ga ni dovoljeno uporabljati z električnimi orodji.
Ko želite vstaviti običajne baterije, ohišje za baterijski adapter (11) potisnite v predal za akumulatorsko baterijo (10). Baterije vstavite v ohišje v skladu s sliko na zapiralnem pokrovčku (14). Zapiralni pokrovček potisnite preko ohišja, pri čemer se mora občutno zaskočiti.
Za odstranitev baterij (12) pritisnite na sprostitveno tipko (13) zapiralnega pokrovčka (14) in odstranite zapiralni pokrovček. Pri tem pazite, da baterije ne padejo ven. Da to preprečite, držite merilno napravo tako, da bo predal za akumulatorsko baterijo (10) obrnjen navzgor. Odstranite baterije. Da ohišje (11) odstranite iz predala za akumulatorsko
baterijo, gezite vanj in ga ob rahlem pritisku na stranico potegnite iz merilne naprave.
Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca in enake zmogljivosti.
- Če merilne naprave dlje časa ne boste uporabljali, iz nje odstranite bateriji. Pri daljšem skladiščenju merilne naprave lahko baterije korodirajo in se samodejno izpraznijo.
Prikaz stanja napolnjenosti
Prikaz stanja napolnjenosti (2) kaže stanje napolnjenosti akumulatorske baterije oz. običajnih baterij:
| LED-dioda Stanje napoljenosti |
| Zelena lučka neprekinjenosveti | 100-75% |
| Rumena lučka neprekinjenosveti | 75-35% |
| Rdeča lučka neprekinjenosveti | 35-10% |
| Lučka ne sveti - Akumulatorska baterija jeokvarjena-lzpraznjene baterije |
S praznjenjem baterij oz. akumulatorskih baterij se zmanjšuje tudi svetlost laserskih linij.
Okvarjene akumulatorske baterije ali prazne baterije takoj zamenjajte.
Menjava gumbne baterije (glejte sliko A)
Merilna naprava vsebuje gumbno baterijo (21), tako da se lahko datum in čas za funkcijo CAL guard shranita tudi, kadar ni vstavljena akumulatorska baterija oz. baterije. Če želite zamenjati gumbno baterijo, odstranite akumulatorsko baterijo oz. celoten adapter za alkalne baterije.
Izvlecite nosilec gumbne baterije (22) iz reže za gumbno baterijo (23). Odstranite prazno gumbno baterijo (21) in vstavite novo. Pazite, da bosta pozitivni in negativni pol nameščena tako, kot je prikazano na držalu gumbne baterije (pozitivni pol gumbne baterije mora biti obrnjen navzgor).
Potisnite držalo gumbne baterije (22) z vstavljeno gumbno baterijo v odprtino (23). Pazite na to, da boste držalo gumbne baterije pravilno in do konca potisnili v odprtino. Sicer zaščita pred prahom in škropljenjem ne bo več zagotovljena.
Pred prvo uporabo odstranite zaščitno folijo z gumbne baterije (21). Pri tem postopajte tako, kot pri menjavi gumbne baterije.
Delovanje
Uporaba
Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem. Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dlje časa v avtomobilu. V primeru večjih temperaturnih nihanj pustite, da se merilna naprava ohladi, pred nadaljevanjem dela pa vedno preverite natančnost (glejte "Preverjanje natančnosti merilne naprave", stran 255). Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave. Preprečite močne udarce v merilno napravo in padce na tla. Po močnih zunanjih vplivih na merilno napravo morate pred nadaljevanjem dela vedno izvesti preverjanje natančnosti (glejte "Preverjanje natančnosti merilne naprave", stran 255). Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri močnem premikanju lahko poškodovala.
Vklop/izklop
Za vklop merilne naprave potisnite stikalo za vklop/izklop (16) v položaj „on" (za delo z blokado nihala) ali v položaj „on" (za delo s samodejnim niveliranjem). Merilna naprava začne takoj po vklopu iz izstopnih odprtin (1) oddajati laserske linije.
Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje.
Za izklop merilne naprave stikalo za vklop/izklop (16) potisnite v položaj Off. Ob izklopu se nihajna enota zapahne.
Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe.
Pri prekoračitvi najvišje dovoljene delovne temperature 40°C se naprava izklopi, da zaščiti lasersko diodo. Po ohladitvi je merilna naprava spet pripravljena za delovanje in jo lahko ponovno vklopite.
Če se temperatura merilne naprave približa najvišji dovoljeni temperaturi delovanja, se svetlost laserskih linij začne zmanjševati.
Merilna naprava je zaščitena proti ekstremni elektrostatični razelektritvi (ESD). Če se merilna naprava elektrostatično napolni (npr. zaradi dotika v okolici z nizko vlažnostjo zraka), se samodejno izklopi. V tem primeru izklopite in vklopite stikalo za vklop/izklop (16).
Deaktiviranje samodejnega izklopa
Če v času 120 min ne pritisnete nobene tipke na merilni napravi, se ta zaradi varčevanja akumulatorske baterije oz. alkalnih baterij samodejno izklopi.
Za vklop merilne naprave po samodejnem izklopu lahko stikalo za vklop/izklop (16) najprej potisnete v položaj Off in merilno napravo nato znova vklopite oz. enkrat pritisnete tipko za način delovanja laserja (7) ali tipko za način delovanja s sprejemnikom (5).
Za deaktivacijo samodejnega izklopa (pri vklopljeni merilni napravi) pritisnite in držite tipko za način delovanja laserja (7) vsaj 3 sekunde. Ko se samodejni izklop deaktivira, laserski žarki na kratko utripnejo in tako potrdijo izklop.
Če želite aktivirati samodejni izklop, izklopite merilno napravo in jo nato spet vklopite.
Izklop zvočnega opozorila
Pri vklopu merilne naprave je zvočno opozorilo vedno vklopljeno.
Za izklop oz. vklop zvočnega opozorila sočasno pritisnite tipko za način delovanja laserja (7) in tipko za način delovanja s sprejemnikom (5) ter ju držite vsaj 3 sekunde.
Tako pri vklopu kot tudi pri izklopu zaslišite tri kratka zvočna opozorila.
Načini delovanja
Merilna naprava omogoča več načinov delovanja, med katerimi lahko kadar koli preklapljate:
- ustvarjanje vodoravne laserske ravnine,
- ustvarjanje navpične laserske ravnine,
- ustvarjanje dveh navpičnih laserskih ravnin,
- ustvarjanje vodoravne laserske ravnine in dveh navpičnih laserskih ravnin.
Merilna naprava po vklopu ustvari vodoravno lasersko ravnino. Da spremenite način delovanja, pritisnite na tipko za način delovanja laserja (7).
V vseh načinih delovanja lahko izberete samodejno niveliranje ali blokado nihala.
Način delovanja s sprejemnikom
Za izvajanje dela z laserskim sprejemnikom (29) je treba ne glede na izbrani način dela vklopiti način delovanja s sprejemnikom.
V načinu delovanja s sprejemnikom laserske linije utripajo z zelo visoko frekvenco, da jih lahko laserski sprejemnik (29) najde.
Za vklop načina delovanja s sprejemnikom pritisnite tipko za način s sprejemnikom (5). Prikaz načina delovanja s sprejemnikom (6) zasveti zeleno.
Človeško oko lahko laserske linije pri vklopljenem načinu delovanja s sprejemnikom zaznava v manjšem obsegu. Za izvajanje dela brez laserskega sprejemnika zato izklopite način delovanja s sprejemnikom tako, da ponovno pritisnete na tipko za način s sprejemnikom (5). Prikaz načina delovanja s sprejemnikom (6) ugasne.
Samodejno niveliranje
Delo s samodejnim niveliranjem
Merilno napravo postavite na vodoravno trdno podlago ali jo pritrdite na držalo (25) ali stojalo (32).
Za delo s samodejnim niveliranjem stikalo za vklop/izklop (16) potisnite v položaj „On“.
Samodejno niveliranje samostojno izravna neravnine znotraj samonivelirnega območja ±4°. Niveliranje je zaključeno, ko se laserske linije ne premikajo več.
Laserske linije začnejo utripati v hitrem taktu, če samodejno niveliranje ni možno, npr. ker stojna ploskev merilne naprave od vodoravnice odstopa več kot 4°. Če je zvočno opozorilo vklopljeno, se oglasi tudi opozorilo s hitrimi piski.
Merilno napravo postavite vodoravno in počakajte, da se samoniveliranje zaključi. Ko je merilna naprava v samonivelirnem območju ±4°, laserski žarki trajno svetijo in zvočno opozorilo se izklopi.
V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po ponovnem niveliranju preverite položaj vodoravne oziroma navpične laserske linije glede na referenčne točke in tako preprečite napake zaradi zamika merilne naprave.
Delo z blokado nihala
Za delo z blokado nihala stikalo za vklop/izklop (16)
potisnite v položaj „On“. Prikaz blokade nihala (4) sveti rdeče in laserske linije neprestano počasi utripajo.
Pri delu z blokado nihala je samodejno niveliranje izklopljeno. Merilno napravo lahko prosto držite v roki ali pa jo položite na nagnjeno podlago. Laserske linije se ne nivelirajo več in ne potekajo več nujno pravokotno ena na drugo.
Upravljanje na daljavo z aplikacijo „Bosch Levelling Remote App“
Merilna naprava je opremljena z modulom Bluetooth, ki s telekomunikacijsko tehnologijo omogoča daljinsko upravljanje prek pametnega telefona z vmesnikom Bluetooth.
Za uporabo te funkcije potrebujete aplikacijo Bosch
Aplikacija "Bosch Levelling Remote App". Glede na vrsto svoje naprave si jo lahko prenesete iz ustrezne trgovine z aplikacijami (Apple App Store, Google Play Store).
Informacije o potrebnih sistemskih pogojih za povezavo Bluetooth® so vam na voljo na Boschevi spletni strani www.bosch-pt.com.
Pri daljinskem upravljanju prek modula Bluetooth® lahko pride zaradi slabih pogojev sprejemanja do časovnih zakasnitev med prenosno napravo in merilno napravo.
Vklop funkcije Bluetooth®
Za vklop funkcije Bluetooth® z namenom daljinskega upravljanja pritisnite na tipko za Bluetooth® (9). Prepričajte se, da je vmesnik Bluetooth® na prenosni napravi vklopljen.
Po zagonu aplikacije Bosch se vzpostavi povezava med prenosno napravo in merilno napravo. Če je najdenih več aktivnih merilnih naprav, izberite ustrezno merilno napravo. Če je najdena le ena aktivna merilna naprava, se povezava samodejno vzpostavi.
Povezava je vzpostavljena, ko prikaz Bluetooth® (8) zasveti. Povezava Bluetooth® se lahko prekine zaradi prevelike razdalje ali ovir med merilno napravo in prenosno napravo oz. zaradi elektromagnetnih virov motenj. V takšnem primeru prikaz Bluetooth® (8) utripa.
Izklop funkcije Bluetooth®
Za izklop funkcije Bluetooth® za daljinsko upravljanje pritisnite tipko za Bluetooth® (9) ali izklopite merilno napravo.
Opozorilo za umerjanje CAL guard
Senzorji opozorila za umerjanje CAL guard stanje merilne naprave nadzorujejo, tudi ko je naprava izklopljena. Če akumulatorska baterija ali običajne baterije merilne naprave ne napajajo, notranja zaloga energije 72 ur skrbi za neprekinjen nadzor s senzorji.
Senzorji se vklopijo ob prvem zagonu merilne naprave.
Ko pride do enega od naslednjih dogodkov, se sproži opozorilo za umerjanje CAL guard in prikaz CAL guard (3) zasveti rdeče:
- Interval umerjanja (vsakih 12 mesecev) je potekel. - Merilna naprava je bila shranjena zunaj območja temperature skladiščenja. - Merilna naprava je bila deležna močnega udarca (npr. padec na tla).
V aplikaciji "Bosch Levelling Remote App" lahko preberete, kateri od treh dogodkov je sprožil opozorilo za umerjanje. Brez aplikacije vzroka ni mogoče preveriti, svetleči prikaz CAL guard (3) samo opozarja, da je treba preveriti natančnost niveliranja.
Po sprožitvi opozorila prikaz CAL guard (3) sveti, dokler ne preverite natančnosti niveliranja in dokler prikaz ne ugasne.
Odziv v primeru prikaza opozorila za umerjanje
Preverite natančnost niveliranja merilne naprave (glejte "Preverjanje natančnosti merilne naprave", stran 255).
Če največje dovoljeno odstopanje ni prekoračeno v nobenem izmed preizkusov, izklopite prikaz CAL guard (3). To storite tako, da za najmanj 3 s sočasno pritisnete tipko za način delovanja s sprejemnikom (5) in tipko za funkcijo Bluetooth® (9). Prikaz CAL guard (3) ugasne.
Če merilna naprava pri preverjanju prekorači največje odstopanje, jo mora popraviti servisna služba Bosch.
Preverjanje natančnosti merilne naprave
Vplivi na natančnost
Na natančnost niveliranja najbolj vpliva temperatura okolice. Še posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzročijo odklanjanje laserskega žarka.
Za omejitev vplivov zaradi toplote, ki seva iz tal, priporočamo, da merilno napravo uporabite na stojalu. Poleg tega merilno napravo po možnosti postavite na sredino delovne površine.
Poleg zunanjih vplivov lahko odstopanja povzročajo tudi vplivi, ki so odvisni od posamezne naprave (kot so npr. padci ali močnejši udarci). Zato pred vsakim začetkom dela najprej preverite natančnost niveliranja.
Najprej preverite natančnost niveliranja vodoravne laserske linije in nato še natančnost niveliranja navpične laserske linije.
Če merilna naprava pri preverjanju prekorači največje odstopanje, jo mora popraviti servisna služba Bosch.
Preverjanje vodoravne nivelirne natančnosti prečne osi Za preverjanje potrebujete merilno območje brez ovir dolžine 5 m na trdni podlagi med dvema stenama A in B.
- Merilno napravo namestite blizu stene A na stojalo ali jo postavite na trdno, ravno podlago. Merilno napravo vklopite v načinu delovanja s samodejnim niveliranjem. Izberite vrsto delovanja, pri kateri se ustvarita vodoravna laserska ravnina in navpična laserska ravnina pred merilno napravo.
Laser usmerite v bližnjo steno A in pustite, da se merilna naprava uravna. Označite sredino točke, v kateri se laserski liniji križata na steni (točka I).
Merilno napravo obrnite za 180°, počakajte, da se uravna, in označite stičišče laserskih linij na nasprotni steni B (točka II).
Merilno napravo brez vrtenja namestite v bližino stene B, jo vklopite in dovolite, da se uravna.
Višino merilne naprave (s stojalom ali po potrebi s podlaganjem) naravnajte tako, da stičišče laserskih linij sovpada s točko II, ki ste jo pred tem označili na steni B.
Merilno napravo zavrtite za 180° ne da bi pri tem spremenili višino. Usmerite jo v steno A, tako da navpična laserska linija poteka skozi prej označeno točko I. Počakajte, da se merilna naprava uravna, in označite stičišče laserskih linij na steni A (točka III).
Razlika d označenih točk I in III na steni A pomeni dejansko višinsko odstopanje merilne naprave. Največje dovoljeno odstopanje na merilni razdalji 2 × 5 m = 10 m znaša:
10 m × ±0,2 mm/m = ±2 mm. Razlika d med točkama I in II sme znašati največ 2 mm.
Preverjanje nivelirne natančnosti navpičnih linij
Za preverjanje potrebujete odprtino za vrata, pri kateri je (na trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.
- Merilno napravo 2,5 m od odprtine vrat namestite na trdno, ravno podlago (ne na stojalo). Merilno napravo vklopite v načinu delovanja s samodejnim niveliranjem. Izberite vrsto delovanja, kjer se navpična laserska ravnina ustvari pred merilno napravo.
- Sredino navpične laserske linije označite na dnu odprtine za vrata (točka I), na razdalji 5 m na drugi strani odprtine za vrata (točka II) in na zgornjem robu odprtine za vrata (točka III).
- Merilno napravo zavrtite za 180° in jo na drugi strani odprtine za vrata postavite neposredno za točko II. Dovolite, da se merilna naprava uravna, in navpično lasersko linijo usmerite tako, da njeno središče poteka natančno skozi točki I in II.
- Sredino laserske linije na zgornjem robu odprtine vrat označite kot točko IV. Razlika d označenih točk III in IV pomeni dejansko odstopanje merilne naprave od navpičnice.
- Izmerite višino odprtine za vrata.
Ponovite merilni postopek za drugo navpično lasersko ravnino. V ta namen izberite način delovanja, pri katerem se navpična laserska ravnina ustvari na strani merilne naprave, in merilno napravo pred začetkom merjenja zavrtite za 90°.
Največje dopustno odstopanje izračunate na naslednji način: dvojna višina odprtine vrat × 0,2 mm/m.
Primer: pri višini odprtine vrat 2 m sme največje dopustno odstopanje znašati 2 × 2m × ± 0,2mm/m = ± 0,8mm. Točki III in IV smeta biti zato oddaljeni največ 0,8 mm.
Navodila za delo
Za označevanje vedno uporabite samo sredino laserske linije. Širina laserske linije se spreminja z razdaljo.
Delo z lasersko ciljno tarčo
Laserska ciljna tarča (28) izboljša vidljivost laserskega žarka pri neugodnih razmerah in večjih razdaljah.
Odsevna površina laserske tarče (28) izboljša vidljivost laserske linije. Skozi prosojno površino je laserska linija vidna tudi z zadnje strani laserske tarče.
Delo s stojalom (pribor)
Stojalo vam zagotavlja stabilno, po višini nastavljivo merilno podlago. Merilno napravo z nastavkom za stojalo 1 / 4'' (20) namestite na navoj stojala (32) ali običajnega stojala za fotoaparate. Pri pritrditvi na običajno gradbeno stojalo uporabite nastavek za stojalo 5 / 8'' (19). Merilno napravo privijte z vijakom za pritrditev na stojalo. Pred vklopom merilne naprave morate grobo naravnati stojalo.
Pritrditev z univerzalnim držalom (pribor) (glejte sliko C)
Z univerzalnim držalom (25) lahko merilno napravo pritrdite na primer na navpičnih površinah ali namagnetenih materialih. Univerzalno držalo je prav tako primerno kot talno stojalo in olajša višinsko nastavitev merilne naprave.
Ko pribor pritrjujete na površine, pazite, da se prsti ne dotaknete zadnje strani magnetnega pribora.
Zaradi moči magnetov lahko pride do ukleščenja prstov.
Pred vklopom merilne naprave univerzalno držalo (25) grobo naravnajte.
Delo z laserskim sprejemnikom (pribor) (glejte sliko C)
Pri neugodnih svetlobnih razmerah (svetla okolica, neposredno sončno sevanje) in na večje razdalje uporabite laserski sprejemnik (29), da boste lahko lažje opazovali laserski žarek. Za delo z laserskim sprejemnikom vklopite način delovanja s sprejemnikom (glejte „Način delovanja s sprejemnikom“, Stran 254).
Očala za opazovanje laserskega žarka (pribor)
Očala za opazovanje laserskega žarka filtrirajo svetlobo okolice. Tako se očesu zdi, da je svetloba laserja svetlejša.
Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki. Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot sončna očala v prometu. Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, hkrati pa zmanjšujejo zaznavanje barv.
Primeri dela (glej slike B–G)
Primeri za različne načine uporabe merilne naprave so na straneh s shematskimi prikazi.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Merilna naprava naj bo vedno čista.
Merilne naprave nikoli ne potapljajte v vodo ali v druge tekočine.
Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte čistilnih sredstev ali topil.
Še posebej redno čistite površine ob izstopni odprtini laserja in pazite, da pri čiščenju ne puščate vlaken.
Merilno napravo hranite in prenašajte samo v zaščitni torbi (31) oz. kovčku (34).
V primeru pošiljanja na popravilo spakirajte merilno napravo v zaščitno torbo (31) oz. kovček (34).
Servisna služba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.
Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovškova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail: servis.pt@si.bosch.com
www.bosch.si
Naslove drugih servisnih mest najdete na povezavi:
Za priporočene litij-ionske akumulatorske baterije veljajo zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaža po cesti. Pri pošiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upoštevati posebne zahteve glede embalaže in oznak. Pri pripravi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.
Akumulatorske baterije pošiljajte samo, če je njihovo ohišje nepoškodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte tako, da se v embalaži ne premika. Upoštevajte tudi morebitne druge nacionalne predpise.
Odlaganje
Merilne naprave, akumulatorske/običajne baterije, pribor in embalažo oddajte v okolju prijazno recikliranje.
Merilnih naprav in akumulatorskih baterij/baterij ne smete odvreči med gospodinjske odpadke!
Zgolj za države Evropske unije:
V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odslužene merilne naprave zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način. Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.
Stativ pruža stabilnu, visinski podesivu podlogu za mjerenje.
Stavite mjerni alat s prihvatom stativa 1 / 4" (20) na navoj stativa (32) ili uobičajenog stativa za fotoparate. Za pričvršćenje na uobičajeni građevni stativ koristite prihvat stativa 5 / 8" (19). Mjerni alat pričvrstite vijkom za fiksiranje stativa.
