KÄYTTÖOHJE GLL 380 C Professional BOSCH

– Drei måleverktøyet 180°, og sett det like bak punkt Ⅱ påden andre siden av døråpningen. La måleverktøyetnivelleres, og rett inn den loddrette laserlinjen slik atmidten av den går nøyaktig gjennom punktene Ⅰ og Ⅱ.– Marker midten av laserlinjen i den øvre kanten avdøråpningen som punkt Ⅳ. – Differansen d mellom de to markerte punktene Ⅲ og Ⅳ er det faktiske avviket til måleverktøyet fra loddrettposisjon.– Mål høyden på døråpningen.Gjenta målingen på det andre loddrette laserplanet. Velg endriftsmåte der et loddrett laserplan genereres ved siden avmåleverktøyet, og drei måleverktøyet 90° før målingenstarter.Bosch Power Tools 1 609 92A 8AR | (18.10.2022)100 | Norsk Du beregner maks. tillatt avvik på følgende måte: dobbel høyde på døråpningen×0,2mm/m Eksempel: Ved en høyde på døråpningen på 2m kan maksimalt avvik være 2×2m×±0,2mm/m=±0,8mm. Punktene Ⅲ og Ⅳ kan dermed maksimalt ligge maksimalt 0,8 mm fra hverandre. Arbeidshenvisninger u Bruk bare midten av laserlinjen når du markerer. Bredden til laserlinjen endrer seg med avstanden. Arbeide med lasermåltavlen Lasermåltavlen (28) forbedrer laserstrålens synlighet ved ugunstige forhold og større avstander. Den reflekterende delen av lasermåltavlen(28) forbedrer laserlinjens synlighet. Den transparente delen gjør at laserlinjen kan ses også fra baksiden av lasermåltavlen. Arbeide med stativet (tilbehør) Et stativ gir et stabilt måleunderlag som kan justeres i høyden. Sett måleverktøyet med 1/4"-stativfestet (20) på gjengene til stativet (32) eller et vanlig fotostativ. For feste på et vanlig stativ bruker du 5/8"-stativfestet (19). Skru fast måleverktøyet med stativets festeskrue. Grovjuster stativet før du slår på måleverktøyet. Feste med universalholderen (tilbehør) (se bilde C) Ved hjelp av universalholderen (25) kan du feste måleverktøyet for eksempel på loddrette flater eller magnetiserbare materialer. Universalholderen er også egnet som gulvstativ og gjør det lettere å justere høyden til måleverktøyet. u Hold fingrene unna baksiden på det magnetiske tilbehøret når du fester tilbehøret på overflater. Magnetenessterke trekkraft kan føre til at fingrene blir fastklemt. Grovjuster universalholderen (25) før du slår på måleverktøyet. Arbeide med lasermottaker (tilbehør) (se bilde C) Ved ugunstige lysforhold (lyse omgivelser, direkte sollys) og på større avstander bruker du lasermottakeren (29) for lettere å se laserlinjene. Slå på mottakermodus (se „Mottakermodus“, Side97) ved arbeid med lasermottakeren. Lasersiktebrille (tilbehør) Lasersiktebrillen filtrerer ut omgivelseslyset. Dermed virker lyset til laseren sterkere for øyet. u Bruk ikke lasersiktebrillene (tilbehør) som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men de beskytter ikke mot laserstråling. u Bruk ikke lasersiktebrillene (tilbehør) som solbriller eller i veitrafikk. Laserbrillene gir ingen fullstendig UV‑beskyttelse og svekker fargeoppfattelsen. Arbeidseksempler (se bilde B–G) Du finner eksempler på bruksmuligheter for måleverktøyet på illustrasjonssidene. Service og vedlikehold Vedlikehold og rengjøring Sørg for at måleverktøyet alltid er rent. Måleverktøyet må ikke senkes ned i vann eller andre væsker. Tørk bort skitt med en myk, fuktig klut. Bruk ikke rengjørings- eller løsemidler. Rengjør spesielt flatene på utløpsåpningen til laseren regelmessig. Vær oppmerksom på lo. Lagre og transporter måleverktøyet bare i beskyttelsesvesken(31) eller kofferten(34). Ved behov for reparasjon sender du måleverktøyet i beskyttelsesvesken (31) eller kofferten(34). Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses Transport De anbefalte li-ion-batteriene underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen. Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter. Kassering Måleverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Måleverktøy og oppladbare batterier / engangsbatterier må ikke kastes som vanlig husholdningsavfall! 1 609 92A 8AR | (18.10.2022) Bosch Power ToolsSuomi | 101 Bare for land i EU: Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må måleverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer. Batterier: Li-ion: Les informasjonen i avsnittet Transport (se „Transport“, Side100). Suomi Turvallisuusohjeet Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Jos mittaustyöka- lua ei käytetä näiden ohjeiden mukaan, tämä saattaa heikentää mittaustyökalun suojausta. Älä koskaan peitä tai poista mittaustyökalussa olevia varoi- tuskilpiä. PIDÄ NÄMÄ OHJEET HYVÄSSÄ TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEU- RAAVALLA KÄYTTÄJÄLLE. u Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätö- laitteita tai menetelmiä. u Mittalaite toimitetaan laser-varoituskilven kanssa (merkitty kuvasivulla olevaan mittalaitteen piirrok- seen). u Jos laser-varoituskilven teksti ei ole käyttömaan kie- lellä, liimaa kilven päälle mukana toimitettu käyttö- maan kielinen tarra ennen ensikäyttöä. Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä katso sinua kohti näkyvään tai heijas- tuneeseen lasersäteeseen. Lasersäde voi ai- heuttaa häikäistymistä, onnettomuuksia tai sil- mävaurioita. u Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta. u Älä tee mitään muutoksia laserlaitteistoon. u Älä käytä lasertarkkailulaseja (lisätarvike) suojala- seina. Lasertarkkailulasit helpottavat lasersäteen havait- semista; ne eivät kuitenkaan suojaa lasersäteilyltä. u Älä käytä lasertarkkailulaseja (lisätarvike) aurinkola- seina tai tieliikenteessä. Lasertarkkailulasit eivät tarjoa sataprosenttista UV-suojausta ja ne heikentävät värien tunnistamista. u Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain alkuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena. u Älä anna lasten käyttää lasermittalaitetta ilman val- vontaa. Lapset saattavat aiheuttaa häikäistymisvaaran it- selleen tai sivullisille. u Älä käytä mittaustyökalua räjähdysvaarallisessa ym- päristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. u Älä avaa akkua. Oikosulkuvaara. u Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saat- taa syttyä palamaan tai räjähtää. Järjestä tehokas il- manvaihto ja käänny lääkärin puoleen, jos havaitset ärsy- tystä. Höyry voi ärsyttää hengitysteitä. u Virheellisen käytön tai vaurioituneen akun yhteydessä akusta saattaa vuotaa herkästi syttyvää nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee va- hingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puo- leen. Akusta vuotava neste saattaa aiheuttaa ihon ärsy- tystä ja palovammoja. u Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak- kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savua- miseen, räjähtämiseen tai ylikuumenemiseen. u Varmista, ettei laitteesta irrotettu akku kosketa pape- rinliittimiä, kolikoita, avaimia, nauloja, ruuveja tai muita pieniä metalliesineitä, koska ne voivat oikosul- kea akun koskettimet. Akkukoskettimien välinen oiko- sulku saattaa johtaa palovammoihin ja tulipaloon. u Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen. u Lataa akut vain valmistajan suosittelemilla latauslait- teilla. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. Suojaa akkua kuumuudelta, esimerkiksi pit- käaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oi- kosulkuvaara. VAROITUS Varmista, että lapset eivät voi saada nappiparistoa käsiinsä. Nappiparistot ovat vaarallisia. u Nappiparistoja ei saa missään tapauksessa niellä tai työntää muihin ruumiinaukkoihin. Jos epäilet, että nappiparisto on nielty tai työnnetty muuhun ruumii- naukkoon, käänny välittömästi lääkärin puoleen. Bosch Power Tools 1 609 92A 8AR | (18.10.2022)102 | Suomi Nielty nappiparisto voi aiheuttaa 2 tunnin sisällä vakavia sisäelinten syöpymiä ja kuoleman. u Vaihda nappiparisto asianmukaisesti. Muuten syntyy räjähdysvaara. u Käytä vain tässä käyttöohjekirjassa ilmoitettuja nap- piparistoja. Älä käytä muita nappiparistoja tai virtaläh- teitä. u Älä yritä ladata nappiparistoja äläkä oikosulje nappi- paristoa. Nappiparisto voi vuotaa, räjähtää, syttyä ja ai- heuttaa tapaturmia. u Poista ja hävitä tyhjät nappiparistot asianmukaisesti. Tyhjät nappiparistot voivat vuotaa ja tämän takia vahin- goittaa tuotetta tai ihmisiä. u Älä ylikuumenna nappiparistoa tai heitä sitä tuleen. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa ta- paturmia. u Älä vaurioita tai pura nappiparistoa. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa tapaturmia. u Älä päästä vaurioitunutta nappiparistoa kosketuksiin veden kanssa. Vuotava litium voi muodostaa veden kanssa vetyä ja saattaa tämän takia johtaa tulipaloon, rä- jähdykseen tai tapaturmaan. u Lopeta mittaustyökalun käyttö, jos nappipariston pidi- kettä (22) ei saa enää suljettua. Ota nappiparisto pois ja korjauta työkalu. u Irrota aina akku tai paristot mittaustyökalusta kulje- tuksen ja säilytyksen ajaksi ja ennen kuin alat teke- mään mittaustyökaluun liittyviä töitä (esim. asennus, huolto yms.). Käynnistyskytkimen tahaton painallus ai- heuttaa loukkaantumisvaaran. u Kun mittaustyökalua käytetään, siitä kuuluu tietyissä olosuhteissa voimakkaita merkkiääniä. Voimakkaat merkkiäänet voivat aiheuttaa kuulovaurioita. Pidä sen vuoksi mittaustyökalu etäällä korvista ja muista ihmi- sistä. Voimakas ääni saattaa vahingoittaa kuuloa. Älä pidä mittaustyökalua tai magneettisia tarvikkeita implanttien tai muiden lääketie- teellisten laitteiden (esimerkiksi sydämen- tahdistimen tai insuliinipumpun) lähellä. Mit- taustyökalun ja tarvikkeiden magneetit muo- dostavat kentän, joka voi haitata implanttien ja lääketieteellisten laitteiden toimintaa. u Pidä mittaustyökalu ja magneettiset tarvikkeet etäällä magneettisista tietovälineistä ja magneettisesti her- kistä laitteista. Mittaustyökalun ja tarvikkeiden magneet- tivoiman takia laitteiden tiedot saattavat hävitä pysyvästi. u Mittaustyökalu on varustettu radiosignaaliliitännällä. Paikallisia käyttörajoituksia (esimerkiksi lentoko- neissa tai sairaaloissa) on noudatettava. Bluetooth®-tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä. u Varoitus! Kun mittaustyökalua käytetään Bluetooth®- yhteydellä, siitä voi aiheutua häiriöitä muille laitteille ja järjestelmille, lentokoneille ja lääketieteellisille lait- teille (esim. sydämentahdistin, kuulolaitteet). Lisäksi on mahdollista, että se aiheuttaa haittaa työkalun vä- littömässä läheisyydessä oleskeleville ihmisille ja eläi- mille. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lääketieteellisten laitteiden, huoltoasemien, kemial- listen laitosten, räjähdysvaarallisten tilojen ja räjäyty- salueiden läheisyydessä. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lentokoneissa. Vältä pitkäkes- toista käyttöä kehon välittömässä läheisyydessä. Tuotteen ja ominaisuuksien kuvaus Huomioi käyttöohjeiden etuosan kuvat. Määräystenmukainen käyttö Mittaustyökalu on tarkoitettu vaaka- ja pystysuorien linjojen mittaukseen ja tarkastukseen. Se soveltuu käytettäväksi sisä- ja ulkotiloissa. Tämä tuote on standardin EN50689 mukainen kuluttajille tarkoitettu laserlaite. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan mit- taustyökalun piirrokseen. (1) Lasersäteen ulostuloaukko (2) Akun/paristojen varaustila (3) Näyttö CAL guard (4) Kääntölukituksen merkkivalo (5) Vastaanotintilan painike (6) Vastaanotintilan merkkivalo (7) Laserin käyttötavan painike (8) Bluetooth®-yhteyden merkkivalo (9) Bluetooth®-painike (10) Akkuaukko (11) Paristoadapterin suojus

(16) Käynnistyskytkin (17) Laser-varoituskilpi (18) Sarjanumero (19) Jalustakiinnitin 5/8" (20) Jalustakiinnitin 1/4" (21) Nappiparisto (22) Nappipariston pidike (23) Nappipariston asennusaukko (24) Magneetti

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikekuvastostamme. Tekniset tiedot Linjalaser GLL 3-80 C GLL 3-80 CG Tuotenumero 3 601 K63 R.. 3601K63T.. Kantama

– Normaalisti 30m 30m – Vastaanotinmoodissa 25m 25m – Laservastaanottimen kanssa 5–120m 5–120m Tasaustarkkuus B)C)D) ±0,2mm/m ±0,2mm/m Itsetasausalue ±4° ±4° Tasausaika <4s <4s Maks. käyttökorkeus merenpinnan ta- sosta 2000m 2000m Suhteellinen ilmankosteus maks. 90% 90% Likaisuusaste standardin IEC61010-1 mukaan

Laserluokka 2 2 Lasertyyppi <10mW, 630–650nm <10mW, 500–540nm C₆ 10 10 Lasersäteen hajonta 50×10mrad (täysi kulma) 50×10mrad (täysi kulma) Impulssin lyhyin kesto 1/10 000s 1/10 000s Pulssitaajuus – Käyttö ilman vastaanotintilaa 23kHz 23kHz – Käyttö vastaanotintilassa 10kHz 10kHz Yhteensopivat laservastaanottimet LR6, LR7 LR7 Jalustakiinnitin 1/4", 5/8" 1/4", 5/8" Mittalaitteen virtalähde – Akku (Li-ion) 12V 12V – Paristot (alkali-mangaani) 4×1,5V LR6(AA) (paristoadapterin kanssa) 4×1,5V LR6(AA) (paristoadapterin kanssa) – Puskuriparisto (nappiparisto) CR2032 (3V:n litiumioniparisto) CR2032 (3V:n litiumioniparisto) Käyttöaika 3lasertasolla

– Akun kanssa 8h 6h – Paristojen kanssa 6h 4h Bluetooth®-mittalaite – Yhteensopivuus Bluetooth®4.0 (LowEnergy)

– Signaalin suurin kantavuus 30m

– Käyttötaajuusalue 2402–2480MHz 2402–2480MHz – Lähetysteho maks. <1mW <1mW Bluetooth®-älypuhelin Bosch Power Tools 1 609 92A 8AR | (18.10.2022)104 | Suomi Linjalaser GLL 3-80 C GLL 3-80 CG – Yhteensopivuus Bluetooth®4.0 (LowEnergy)

– Käyttöjärjestelmä Android6 (ja uudempi) iOS11 (ja uudempi) Android6 (ja uudempi) iOS11 (ja uudempi) Paino EPTA-Procedure01:2014 -ohjeiden mukaan – Akun kanssa 0,90kg 0,90kg – Paristojen kanssa 0,86kg 0,86kg Mitat(pituus×leveys×korkeus) 162× 84× 148mm 162× 84× 148mm Suojaus

IP54 (pöly- ja roiskevesisuojattu) IP54 (pöly- ja roiskevesisuojattu) Suositeltu ympäristön lämpötila la- tauksen aikana 0…+35 °C 0…+35 °C Sallittu ympäristön lämpötila käytön ai- kana –10…+40 °C –10…+40 °C Sallittu ympäristön lämpötila säilytyk- sessä –20…+70 °C –20…+70 °C Suositellut akut GBA 12V… (paitsi GBA12V ≥4,0Ah) GBA 12V… (paitsi GBA12V ≥4,0Ah) Suositellut latauslaitteet GAL 12… GAX 18… GAL 12… GAX 18… A) Epäedulliset ympäristöolosuhteet (esimerkiksi suora auringonpaiste) saattavat lyhentää kantamaa.

20–25°C lämpötilassa C) Koskee neljää vaakasuuntaista risteyskohtaa. D) Ilmoitetut arvot edellyttävät normaaleja tai edullisia ympäristön olosuhteita (esim. ei tärinää, ei sumua, ei savua, ei suoraa auringonpais- tetta). Voimakkaista lämpötilan vaihteluista voi seurata tarkkuuden poikkeamia. E) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntyä joskus tilapäistä johtavuutta kasteen takia. F) Lyhyempi toiminta-aika Bluetooth®-käytössä ja/tai RM 3:n yhteydessä G) Bluetooth®-Low-Energy-laitteilla ei välttämättä voi muodostaa yhteyttä kyseisestä mallista ja käyttöjärjestelmästä riippuen. Bluetooth®-lait- teiden on tuettava SPP-profiilia. H) Kantavuus voi vaihdella voimakkaasti ulkoisten olosuhteiden ja käytettävän vastaanottimen mukaan. Suljetuissa tiloissa ja metallisten estei- den (esimerkiksi seinät, kaapit, laukut, yms.) takia Bluetooth®-kantavuus saattaa olla huomattavasti pienempi.

I) IP54 ei koske litiumioniakkua eikä AA1-paristosovitinta.

Mittaustyökalun tyyppikilvessä on yksilöllinen sarjanumero (18) tunnistusta varten. Asennus Mittaustyökalun virtalähde Mittaustyökalussa voidaan käyttää joko saatavissa olevia pa- ristoja tai Bosch-litiumioniakkua. Akkukäyttö u Käytä vain teknisissä tiedoissa ilmoitettuja latauslait- teita. Vain nämä latauslaitteet sopivat mittaustyökalus- sasi käytettävälle litiumioniakulle. Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osittain ladattuina. Akun täyden suo- rituskyvyn varmistamiseksi akku tulee ladata täyteen ennen ensikäyttöä. Asenna ladattu akku (15) työntämällä sitä akkuaukkoon (10), kunnes se lukittuu kunnolla paikalleen. Kun haluat irrottaa akun (15), paina lukituksen avauspainik- keita (13) ja vedä akku ulos akkuaukosta (10). Älä irrota akkua väkisin. Paristokäyttö Suosittelemme käyttämään mittaustyökalua alkali-mangaani- paristojen kanssa. Paristot asennetaan paristosovittimeen. u Paristosovitin on tarkoitettu käytettäväksi vain alku- peräisissä Bosch-mittaustyökaluissa eikä sitä saa käyttää sähkötyökalujen kanssa. Työnnä paristojen asentamiseksi paristosovittimen suojus (11) akkuaukkoon (10). Asenna paristot suojukseen kan- nessa (14) olevan kuvan mukaisesti. Työnnä kansi suojuksen päälle niin, että se napsahtaa tuntuvasti kiinni. Paina paristojen (12) poistamiseksi kannen (14) lukituksen avauspainikkeita (13) ja vedä kansi pois. Älä päästä paristoja putoamaan pai- kaltaan. Pidä sitä varten mittaustyökalua sellai- sessa asennossa, että akkuaukko (10) osoittaa ylöspäin. Ota paristot pois. Jotta saat irrotettua sisällä olevan suojuksen (11), ota suojuksesta kiinni ja vedä se kevyesti sivuseinämää vasten painaen mittaustyökalusta ulos. 1 609 92A 8AR | (18.10.2022) Bosch Power ToolsSuomi | 105 Vaihda aina kaikki paristot samanaikaisesti. Käytä vain sa- man valmistajan ja saman kapasiteetin paristoja. u Ota paristot pois mittaustyökalusta, jos et käytä sitä pitkään aikaan. Paristot saattavat korrodoitua ja purkau- tua, jos niitä säilytetään pitkän aikaa mittaustyökalun si- sällä. Lataustilan näyttö Lataustilan näyttö(2) ilmoittaa akun tai paristojen varausti- lan: LED-valo Lataustila Jatkuva vihreä valo 100–75% Jatkuva keltainen valo 75–35% Jatkuva punainen valo 35–10% Ei valoa – Akku on viallinen – Paristot tyhjiä Laserlinjojen kirkkaus vähenee vähitellen, kun akun tai paris- tojen varaus heikkenee. Vaihda viallinen akku tai tyhjät paristot välittömästi. Nappipariston vaihtaminen (katsokuvaA) Mittalaite on varustettu nappiparistolla(21), jotta CAL guard -toiminnon päivämäärä ja kellonaika saadaan tallen- nettua myös ilman paikalleen asennettua akkua/paristoja. Kun haluat vaihtaa nappipariston, ota akku tai koko paristoa- dapteri pois paikaltaan. Vedä nappipariston pidike(22) ulos nappipariston asennusaukosta(23). Ota tyhjä nappiparisto(21) pois ja asenna uusi nappiparisto paikalleen. Huomaa oikea napai- suus nappipariston pidikkeessä olevan kuvan mukaisesti (nappipariston plusnavan on osoitettava ylöspäin). Työnnä nappipariston pidike(22) ja siinä oleva nappiparisto asennusaukkoon(23). Varmista, että nappipariston pidike on työnnetty asianmukaisesti ja kokonaan paikalleen, koska muuten se ei ole kunnolla suojattu pölyltä ja vesiroiskeilta. Poista ennen ensikäyttöä nappipariston(21) suojakalvo. Toimi samalla tavalla kuin nappiparistonvaihdossa. Käyttö Käyttöönotto u Suojaa mittaustyökalu kosteudelta ja suoralta aurin- gonpaisteelta. u Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säi- lytä työkalua pitkiä aikoja esimerkiksi kuumassa autossa. Anna suurten lämpötilavaihteluiden jälkeen mittaustyöka- lun lämpötilan ensin tasaantua ja suorita aina mittaustyö- kalun tarkkuuden tarkistus ennen työskentelyn jatkamista (katso "Mittaustyökalun tarkkuuden tarkistus", Sivu107). Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vai- kuttaa mittaustyökalun tarkkuuteen. u Älä altista mittaustyökalua koville iskuille tai putoami- selle. Jos mittaustyökaluun on kohdistunut kovia iskuja, sille täytyy tehdä aina tarkkuuden tarkistus (katso "Mit- taustyökalun tarkkuuden tarkistus", Sivu107). u Sammuta mittaustyökalu, kun kuljetat sitä. Sammu- tuksen yhteydessä kääntöyksikkö lukitaan, jotta se ei va- hingoitu voimakkaiden liikkeiden takia. Käynnistys ja pysäytys Mittaustyökalun käynnistämiseksi kytke käynnistyskytkin(16) asentoon " On" (heiluntalukituksella työskentelyä varten) tai asentoon " On" (tasausautomatii- kan kanssa työskentelyä varten). Mittaustyökalu heijastaa heti käynnistyksen jälkeen laserlinjat ulostuloaukoista(1). u Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa. Sammuta mittalaite kytkemällä käynnistyskytkin (16) Off- asentoon. Sammutuksen yhteydessä kääntöyksikkö luki- taan. u Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten laser- säde saattaa häikäistä sivullisia. Jos korkein sallittu 40°C käyttölämpötila ylitetään, laite sammuu laserdiodin suojelemiseksi. Jäähtymisen jälkeen mittaustyökalu on taas käyttövalmis ja sen voi käynnistää uu- delleen. Laserlinjojen kirkkaus vähenee vähitellen, kun mittaustyöka- lun lämpötila lähestyy suurinta sallittua käyttölämpötilaa. Mittalaite on suojattu voimakkailta sähköstaattisilta purkauk- silta (ESD). Jos mittalaite varautuu sähköstaattisesti (esim. erittäin kuivassa ympäristössä koskettamisen takia), se sam- muu automaattisesti. Kytke tässä tapauksessa käynnistyskytkin(16) pois päältä ja sen jälkeen uudelleen päälle. Katkaisuautomatiikan deaktivointi Jos mittalaitteen painikkeita ei paineta n. 120minuuttiin, mittalaite sammuu automaattisesti akun/paristojen säästä- miseksi. Kun haluat käynnistää mittaustyökalun uudelleen automaat- tisen katkaisun jälkeen, siirrä käynnistyskytkin (16) ensin asentoon "Off" ja kytke mittaustyökalu sen jälkeen taas päälle, tai paina kerran laserin käyttötapapainiketta (7) tai vastaanotinmoodin painiketta (5). Kun haluat deaktivoida katkaisuautomatiikan, pidä (mittaus- työkalun ollessa päällä) laserin käyttötavan painiketta (7) pohjassa vähintään 3 sekunnin ajan. Kun katkaisuautoma- tiikka on deaktivoitu, lasersäteet vilkkuvat lyhyesti sen vah- vistamiseksi. Kun haluat aktivoida katkaisuautomatiikan, sammuta mit- taustyökalu ja käynnistä se uudelleen. Merkkiäänen deaktivointi Kun mittaustyökalu käynnistetään, äänimerkki on aina akti- voituna. Kun haluat deaktivoida tai aktivoida äänimerkkitoiminnon, pidä laserin käyttötapapainiketta (7) ja vastaanotinmoodin painiketta (5) samanaikaisesti pohjassa vähintään 3 sekun- nin ajan. Sekä aktivoinnin että deaktivoinnin yhteydessä kuuluu kolme lyhyttä merkkiääntä asetuksen vahvistukseksi. Bosch Power Tools 1 609 92A 8AR | (18.10.2022)106 | Suomi Käyttötavat Mittaustyökalussa on kolme käyttötapaa, joita voit vaihtaa koska tahansa: – vaakasuoran lasertason muodostus, – pystysuoran lasertason muodostus, – kahden pystysuoran lasertason muodostus, – vaakasuoran lasertason sekä kahden pystysuoran laserta- son muodostus. Käynnistyksen jälkeen mittaustyökalu heijastaa vaakasuoran lasertason. Kun haluat vaihtaa käyttötapaa, paina laserin käyttötavan painiketta (7). Kaikki käyttötavat voidaan valita joko tasausautomatiikan tai heiluntalukituksen kanssa. Vastaanotinmoodi Laservastaanottimen (29) käyttöä varten täytyy aktivoida vastaanotinmoodi valitusta käyttötavasta riippumatta. Vastaanotinmoodissa laserlinjat vilkkuvat erittäin korkealla taajuudella. Näin laservastaanotin (29) löytää ne. Kun haluat kytkeä vastaanotinmoodin päälle, paina vastaa- notinmoodin painiketta (5). Vastaanotinmoodin näyttö (6) palaa vihreänä. Laserlinjojen näkyvyys ihmissilmälle heikkenee, kun vastaa- notinmoodi on kytketty päälle. Kun haluat työskennellä ilman laservastaanotinta, kytke vastaanotinmoodi pois päältä pai- namalla uudelleen vastaanotinmoodin painiketta (5). Vas- taanotinmoodin näyttö (6) sammuu. Tasausautomatiikka Työskentely automaattisen tasauksen kanssa Aseta mittaustyökalu vaakasuoralle ja tukevalle alustalle. Kiinnitä se yleispidikkeeseen(25) tai jalustaan(32). Siirrä tasausautomatiikan kanssa tehtävässä työssä käynnis- tyskytkin (16) asentoon " On". Tasausautomatiikka kompensoi epätasaisuudet automaatti- sesti ±4° itsetasausalueen sisällä.Tasaus on saatu päätök- seen heti kun laserlinjat eivät enää liiku. Jos automaattinen tasaus ei ole mahdollista esimerkiksi mit- talaitteen alustan vinouden takia (poikkeama vaakalinjasta yli 4°), laserlinjat alkavat vilkkua nopeasti. Aktivoidun merk- kiäänen yhteydessä merkkiääni hälyttää nopeatahtisesti. Aseta tässä tapauksessa mittalaite vaakatasoon ja odota au- tomaattista tasausta. Heti kun mittalaite on ±4° itsetasausa- lueen rajoissa, lasersäteet palavat jatkuvasti ja merkkiääni mykistyy. Käytön aikana tapahtuvien tärähtelyjen tai asennon muutos- ten yhteydessä mittaustyökalu tasataan jälleen automaatti- sesti. Tarkasta uuden tasauksen jälkeen vaakasuoran tai pys- tysuoran laserlinjan asento vertailupisteisiin nähden mittaus- työkalun siirtymisestä johtuvien virheiden välttämiseksi. Työskentely heiluntalukitusta käyttäen Säädä heiluntalukituksen kanssa tehtävässä työssä käynnistyskytkin(16) asentoon " On". Heiluntalukituksen näytössä(4) palaa punainen valo ja laserlinjat vilkkuvat jat- kuvasti hitaalla nopeudella. Tasausautomatiikka on pois päältä heiluntalukituksella työs- kenneltäessä. Voit pitää mittaustyökalua vapaasti kädessä tai asettaa sen kaltevalle alustalle. Laserlinjoja ei enää ta- sata, eivätkä ne välttämättä kulje enää suorassa kulmassa toisiinsa nähden. Kauko-ohjaus "Bosch Levelling Remote App" - sovelluksella Mittaustyökalu on varustettu Bluetooth®-moduulilla, joka mahdollistaa langatonta yhteyttä käyttävän kauko-ohjauksen Bluetooth®-liitännällä varustetulla älypuhelimella. Tämän toiminnon käyttöön tarvitaan sovellus (App) "Bosch Levelling Remote App". Sen voi ladata käytettävän mobiili- laitteen mukaan vastaavasta sovelluskaupasta (Apple App Store, Google Play Store). Lisätietoja Bluetooth® yhteyden järjestelmävaatimuksista voit katsoa Boschin verkkosivulta www.bosch‑pt.com. Kun käytät kauko-ohjausta Bluetooth®-yhteydellä, mobiililait- teen ja mittaustyökalun välillä saattaa ilmetä huonojen vas- taanotto-olosuhteiden aiheuttamia aikaviiveitä. Bluetooth®-yhteyden kytkeminen päälle Kun haluat kytkeä kauko-ohjauksen Bluetooth®-yhteyden päälle, paina Bluetooth®-painiketta (9). Varmista, että mo- biililaitteen Bluetooth®-liitäntä on aktivoitu. Kun Bosch-sovellus on käynnistetty, mobiililaitteen ja mit- taustyökalun välille muodostetaan yhteys. Jos järjestelmä löytää useampia mittaustyökaluja, valitse niistä oikea. Jos järjestelmä löytää vain yhden mittaustyökalun, yhteys muo- dostetaan automaattisesti. Yhteys on muodostettu heti kun Bluetooth®-merkkivalo (8) syttyy. Bluetooth®-yhteyden katkeamisen voi aiheuttaa mittaustyö- kalun ja mobiililaitteen liian suuri keskinäinen etäisyys tai es- teet sekä sähkömagneettiset häiriötekijät. Tässä tapauk- sessa Bluetooth®-merkkivalo (8) vilkkuu. Bluetooth®-yhteyden katkaisu Kun haluat katkaista kauko-ohjauksen Bluetooth®-yhteyden, paina Bluetooth®-painiketta (9) tai sammuta mittaustyökalu. Kalibrointivaroitus CAL guard Kalibrointivaroituksen CAL guard sensorit valvovat mittaus- työkalun tilaa myös työkalun ollessa pois päältä. Jos mittaus- työkalu ei saa virtaa akusta tai paristoista, sisäinen varavirta- lähde varmistaa valvontasensorien jatkuvan toiminnan 72tunnin ajan. Sensorit aktivoidaan mittaustyökalun ensikäytön yhtey- dessä. Kalibrointivaroituksen laukaisin Kalibrointivaroitus CAL guard laukeaa ja punainen merkki- valo CAL guard (3) syttyy seuraavissa tilanteissa: – Kalibrointiväli (12 kk välein) on kulunut umpeen. – Mittaustyökalua on säilytetty väärässä varastointilämpöti- lassa. – Mittaustyökaluun on kohdistunut voimakas isku (esim. pudonnut lattialle). 1 609 92A 8AR | (18.10.2022) Bosch Power ToolsSuomi | 107 "Bosch Levelling Remote App"-sovelluksesta näet, mikä näistä kolmesta tilanteesta on laukaissut kalibrointivaroituk- sen. Laukaisun aiheuttaja ei selviä ilman tätä sovellusta; CAL guard (3)-näytön syttyminen ilmoittaa vain tasaustarkkuu- den tarkistustarpeesta. Varoituksen laukaisun jälkeen CAL guard (3)-näyttö palaa, kunnes tarkistat tasaustarkkuuden ja kytket näytön tämän jälkeen pois päältä. Menettely kalibrointivaroituksen lauettua Tarkista mittaustyökalun tasaustarkkuus (katso "Mittaustyö- kalun tarkkuuden tarkistus", Sivu107). Mikäli maksimipoikkeama ei ylity missään tarkastusvai- heessa, sammuta CAL guard(3) -näyttö. Paina sitä varten vastaanotinmoodin painiketta(5) ja Bluetooth®- painiketta(9) samanaikaisesti vähintään 3sekunnin ajan. Näyttö CAL guard(3) sammuu. Mikäli mittaustyökalu ylittää jossakin testissä suurimman sal- litun poikkeaman, korjauta työkalu Bosch-huollossa. Mittaustyökalun tarkkuuden tarkistus Tarkkuuteen vaikuttavat seikat Suurin vaikutus on ympäristön lämpötilalla. Varsinkin lattian ja huoneen yläosan väliset lämpötilaerot saattavat johtaa la- sersäteen vinoon. Suosittelemme käyttämään mittalaitetta jalustan kanssa, jotta lattiasta kohoavan lämmön vaikutukset saadaan mini- moitua. Aseta mittalaite mieluiten keskelle työaluetta. Ulkoisten vaikutusten lisäksi myös laitekohtaiset häiriöt (esim. putoaminen tai voimakkaat iskut) voivat aiheuttaa säätöpoikkeamia. Tarkasta sitä varten tasaustarkkuus aina ennen käyttöä. Tarkista ensin vaakasuoran laserlinjan tasaustarkkuus ja sen jälkeen pystysuorien laserlinjojen tasaustarkkuus. Mikäli mittaustyökalu ylittää jossakin testissä suurimman sal- litun poikkeaman, korjauta työkalu Bosch-huollossa. Poikittaisakselin vaakasuoran tasaustarkkuuden tarkistus Tarkistusta varten tarvitaan tukevalla alustalla oleva 5metrin pituinen esteetön mittausmatka kahden seinän A jaB vä- lissä. – Asenna mittaustyökalu jalustalle tai tukevalle, tasaiselle alustalle lähelle seinää A. Käynnistä mittaustyökalu kytke- tyllä tasausautomatiikalla. Valitse käyttötapa, jossa mit- taustyökalun eteen heijastetaan yksi vaakasuora lasertaso sekä yksi pystysuora lasertaso.

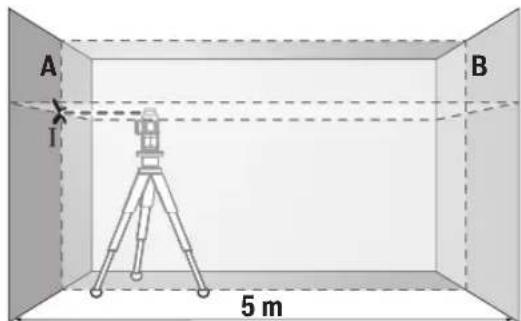

5 m – Suuntaa laser läheiseen seinään A ja anna mittaustyöka- lun suorittaa tasaus. Merkitse keskipiste, jossa laserlinjat leikkaavat toisensa seinässä (piste Ⅰ).

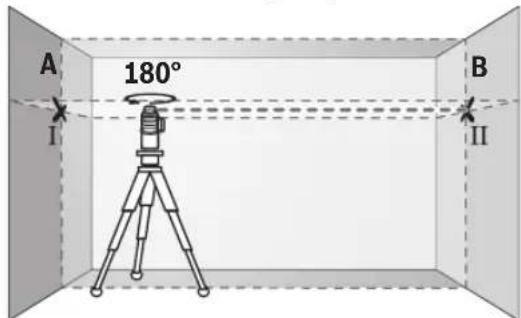

180° – Käännä mittaustyökalua 180° verran, anna laitteen ta- saantua ja merkitse laserlinjojen leikkauspiste vastakkai- seen seinään B (piste Ⅱ). – Sijoita mittaustyökalu kääntämättä seinän lähelle B, kytke se päälle ja anna sen tasaantua.

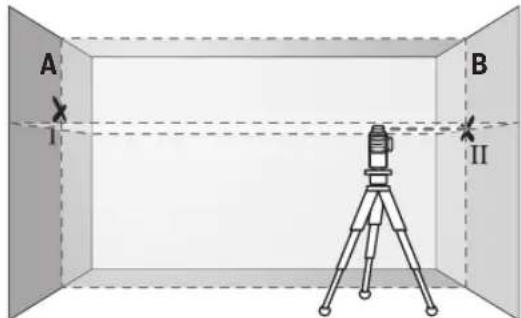

– Säädä mittaustyökalun korkeus (jalustan tai tarv. tukien avulla) niin, että laserlinjojen leikkauspiste kohtaa tarkal- leen aiemmin merkityn pisteen Ⅱ seinässä B. Bosch Power Tools 1 609 92A 8AR | (18.10.2022)108 | Suomi

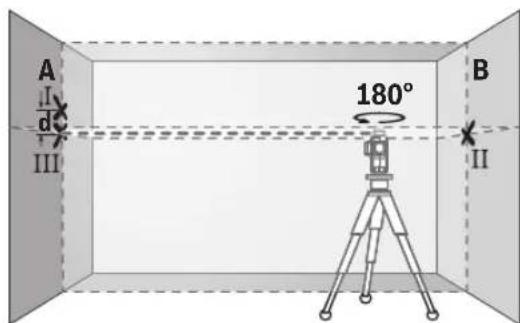

180° – Käännä mittaustyökalua 180° verran korkeutta muutta-matta. Kohdista se seinään A niin, että pystysuora laser-linja kulkee aiemmin merkityn pisteen Ⅰ kautta. Anna mit-taustyökalun tasaantua ja merkitse laserlinjojen leikkaus-piste seinään A (piste Ⅲ). – Molempien merkittyjen pisteiden Ⅰ ja Ⅲ ero d seinässä A ilmoittaa mittaustyökalun todellisen korkeuspoikkeaman.2×5m=10m pituisella mittausmatkalla suurin sallittupoikkeama on: 10m×±0,2mm/m=±2mm. Tämän mukaisesti pisteidenⅠ jaⅡ keskinäinen ero d saa olla korkeintaan 2mm. Pystysuorien linjojen tasaustarkkuuden tarkistusTarkistusta varten tarvitset oviaukon (tukevalla alustalla),jonka molemmilla puolilla on vähintään 2,5 m tilaa.– Aseta mittaustyökalu 2,5 m etäisyydelle oviaukosta tuke-valle tasaiselle alustalle (ei jalustaan). Käynnistä mittaus-työkalu kytketyllä tasausautomatiikalla. Valitse käyttö-tapa, jossa mittaustyökalun eteen heijastetaan yksi pysty-suora lasertaso. 2,5 m 2,5 m – Merkitse pystysuoran laserlinjan keskipiste oviaukon latti-aan (pisteⅠ), 5m etäisyydelle oviaukon toiselle puolelle(pisteⅡ) sekä oviaukon yläreunaan (pisteⅢ). 2 m

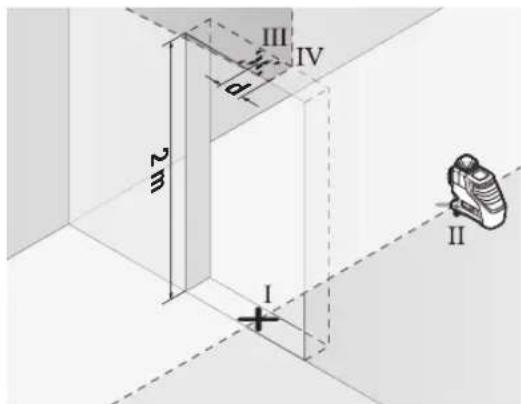

– Käännä mittaustyökalua 180° verran ja aseta se oviaukontoiselle puolelle suoraan pisteen Ⅱ taakse. Anna mittaus-työkalun tasaantua ja suuntaa pystysuora laserlinja niin,että sen keskipiste kulkee tarkalleen pisteiden Ⅰ ja Ⅱkautta.– Merkitse laserlinjan keskipiste oviaukon yläreunaan pis-teeksi Ⅳ. – Molempien merkittyjen pisteiden Ⅲ ja Ⅳ ero d ilmoittaa mittaustyökalun todellisen pystysuoruuspoikkeaman.– Mittaa oviaukon korkeus.Toista mittausmenetelmä toiselle pystysuoralle lasertasolle.Valitse käyttötapa, jossa mittaustyökalun kylkipuolelle hei-jastetaan pystysuora lasertaso, ja käännä mittaustyökaluaennen mittaustoimenpiteen aloitusta 90° verran.Suurin sallittu poikkeama lasketaan seuraavasti:oviaukon kaksinkertainen korkeus ×0,2mm/mEsimerkki: kun oviaukon korkeus on 2m, suurin sallittu poik-keama on 2×2m×±0,2mm/m=±0,8mm. Tämän mukaisesti pisteet Ⅲ ja Ⅳ saavat olla korkeintaan 0,8mm etäisyydellä toisis- taan. Työskentelyohjeita u Käytä merkintään aina vain laserlinjan keskipistettä.Laserlinjan leveys muuttuu etäisyyden myötä.Työskentely lasertähtäintaulun kanssaLasertähtäintaulu (28) parantaa lasersäteen näkyvyyttä, kunmittaukset tehdään huonoissa olosuhteissa ja suurilla etäi-syyksillä.Lasertähtäintaulun (28) heijastava alue parantaa laserlinjannäkyvyyttä ja läpinäkyvä alue mahdollistaa laserlinjan havait-semisen myös lasertähtäintaulun taustapuolella.Työskentely jalustan (lisätarvike) kanssaJalusta tarjoaa tukevan mittausalustan, jonka korkeus onsäädettävissä. Asenna jalustan 1/4"-kiinnityksellä (20) va-rustettu mittaustyökalu jalustan (32) tai tavanomaisen ka-merajalustan kierteeseen. Käytä tavanomaiseen laitejalus-taan kiinnitykseen jalustan 5/8"-kiinnitystä (19). Lukitsemittaustyökalu jalustan lukitusruuvilla.Suuntaa jalusta karkeasti, ennen kuin käynnistät mittaustyö-kalun.1 609 92A 8AR | (18.10.2022) Bosch Power ToolsSuomi | 109 Kiinnitys yleispidikkeellä (lisätarvike) (katso kuva C) Yleispidikkeellä(25) voit kiinnittää mittalaitteen esimerkiksi pystypintoihin tai magnetoituviin materiaaleihin. Yleispidike soveltuu myös lattiajalustaksi ja helpottaa mittalaitteen kor- keuden kohdistusta. u Pidä sormet poissa magneettisen tarvikkeen tausta- puolesta, kun kiinnität tarvikkeen pintoihin. Sormesi voivat jäädä puristuksiin magneettien voimakkaan veto- voiman johdosta. Suuntaa jalusta (25) karkeasti, ennen kuin käynnistät mit- taustyökalun. Työskentely laservastaanottimella (lisätarvike) (katso kuva C) Epäedullisissa valaistusolosuhteissa (vaalea ympäristö, suora auringonpaiste) ja suurissa etäisyyksissä kannattaa käyttää laservastaanotinta (29), jotta laserlinjat löytyvät hel- pommin. Kytke laservastaanottimen kanssa työskennel- täessä laservastaanotinmoodi päälle (katso "Vastaanotin- moodi", Sivu106). Lasertarkkailulasit (lisätarvike) Lasertarkkailulasit suodattaa pois ympäristön valon. Tällöin silmä näkee laserin valon kirkkaampana. u Älä käytä lasertarkkailulaseja (lisätarvike) suojala- seina. Lasertarkkailulasit helpottavat lasersäteen havait- semista; ne eivät kuitenkaan suojaa lasersäteilyltä. u Älä käytä lasertarkkailulaseja (lisätarvike) aurinkola- seina tai tieliikenteessä. Lasertarkkailulasit eivät tarjoa sataprosenttista UV-suojausta ja ne heikentävät värien tunnistamista. Työesimerkkejä (katso kuvat B–G) Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät piirrossivuilta. Hoito ja huolto Huolto ja puhdistus Pidä aina mittaustyökalu puhtaana. Älä koskaan upota mittaustyökalua veteen tai muihin nestei- siin. Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puh- distusaineita tai liuottimia. Puhdista varsinkin laserin ulostuloaukon pinnat säännöllisin väliajoin ja poista mahdollinen nöyhtä. Säilytä ja kuljeta mittaustyökalua ainoastaan suojalaukussa(31) tai laukussa(34). Jos mittaustyökalu on vioittunut, lähetä se huoltoon suoja- laukussa (31) tai laukussa(34). Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses Kuljetus Suositellut li-ion-akut ovat vaarallisia aineita koskevien laki- määräysten alaisia. Käyttäjä saa kuljettaa akkuja liikenteessä ilman erikoistoimenpiteitä. Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huo- mioitava pakkausta ja merkintää koskevat erikoisvaatimuk- set. Lähetystä varten tuote täytyy pakata vaarallisten ainei- den asiantuntijan neuvojen mukaan. Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liik- kumaan pakkauksessa. Huomioi myös mahdolliset tätä pi- demmälle menevät maakohtaiset määräykset. Hävitys Käytöstä poistetut mittaustyökalut, akut/paris- tot, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin! Koskee vain EU‑maita: Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattami- sen mukaan käyttökelvottomat mittalaitteet sekä EU-direktii- vin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/ paristot on kerättävä erikseen ja toimitettava ympäristöystä- välliseen kierrätykseen. Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite- tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih- misten terveydelle. Akut/paristot: Li-Ion: Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kulje- tus", Sivu109). Bosch Power Tools 1 609 92A 8AR | (18.10.2022)110 | Ελληνικά

– Signaali leviulatus max 30m

I) Liitiumioonaku ja patareiadapter AA1 ei kuulu IP54 alla.
