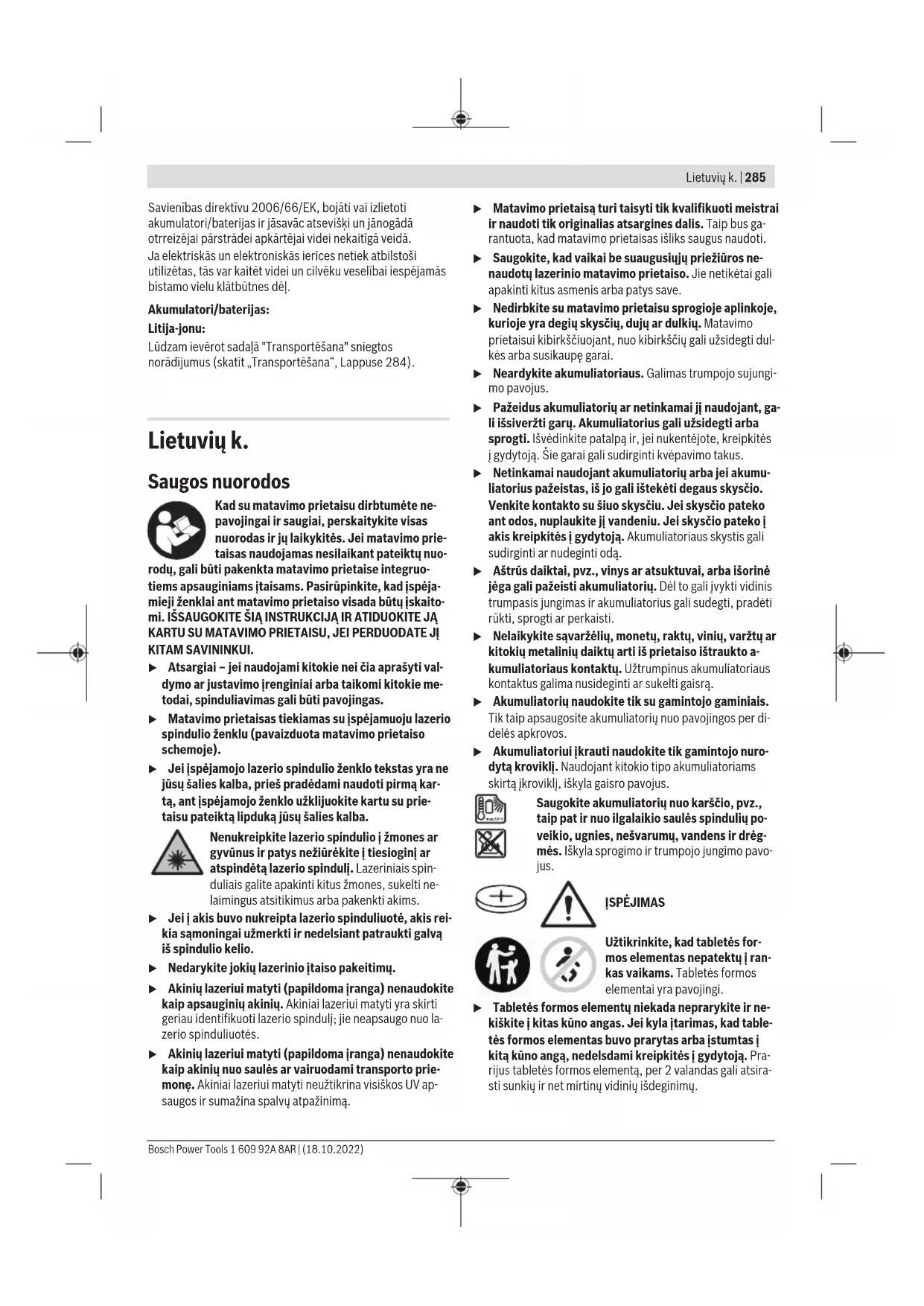

Kad su matavimo prietaisu dirbtumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuorodų, gali būti pakenkta matavimo prietaise integruotiems apsauginiams įtaisams. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. Išsaugokite šią instrukciją ir atiduokite ją kartu su matavimo prietaisu, jei perduodate jį kitam savininkui.
Produktui gali būti pakenkta matavimo prietaise integruotiems apsauginiams įtaisams. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. Išsaugokite šią instrukciją ir atiduokite ją kartu su matavimo prietaisu, jei perduodate jį kitam savininkui.
- Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar reguliavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas. Matavimo prietaisas tiekiamas su įspėjamuoju lazerio spindulio ženklu (pavaizduota matavimo prietaiso schemoje). Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kartą, ant įspėjamojo ženklo užklijuokite kartu su prietaisu pateiktą lipduką jūsų šalies kalba.
Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys nežiūrėkite į tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spinduliais galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims.
- Jei į jus nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio. Nedarykite jokių lazerinio įtaiso pakeitimų. Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės. Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemonę. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą.
Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti. Saugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie netikėtai gali apakinti kitus asmenis arba patys save. Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai. Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. Netinkamai naudojant akumuliatorių arba jei akumuliatorius pažeistas, iš jo gali ištekėti degaus skysčio. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą. Aštrūs daiktai, pvz., vinys ar atsuktuvas, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti iš prietaiso ištraukto akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą. Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos perkrovos. Akumuliatoriui įkrauti naudokite tik gamintojo nurodytą kroviklį. Naudojant kitokio tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus.
Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumų, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.
ĮSPĖJIMAS
Užtikrinkite, kad tabletės formos elementas nepatektų į rankas vaikams. Tabletės formos elementai yra pavojingi.
▶ Tabletės formos elemento niekada neprarykite ir nekiškite į kitas kūno angas. Jei kyla įtarimas, kad tabletės formos elementas buvo prarytas arba įstumtas į kitą kūno angą, nedelsdami kreipkitės į gydytoją. Prarijus tabletės formos elementą, per 2 valandas gali atsirasti sunkių ir net mirtinų vidinių išdegimų.
Keisdami tabletės formos elementus, laikykitės tabletės formos elementų keitimo reikalavimų. Iškyla sprogimo pavojus. Naudokite tik šioje naudojimo instrukcijoje nurodytus tabletės formos elementus. Nenaudokite kitokių tabletės formos elementų ir kitokio energijos šaltinio. ▶ Tabletės formos elemento nebandykite vėl įkrauti ir nesujunkite jo trumpuoju būdu. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus. Išsikrovusius tabletės formos elementus išimkite ir pašalinkite laikydamiesi reikalavimų. Išsikrovę tabletės formos elementai gali tapti nesandarūs ir dėl to gali pažeisti gaminį ir sužaloti asmenis. ▶ Tabletės formos elementų neperkaitinkite ir nemeskite į ugnį. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus. ▶ Tabletės formos elemento nepažeiskite ir jo neišardykite. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus. Pažeistą tabletės formos elementą saugokite nuo kontakto su vandeniu. Išsiliejantis litis su vandeniu gali sukurti vandenilį ir sukelti gaisrą, sprogimą arba sužaloti. Matavimo prietaiso nenaudokite, jei neužsidaro tabletės formos elemento laikiklis (22). Išimkite tabletės formos elementą ir atiduokite prietaisą remontuoti. Prieš atliekant bet kokius matavimo prietaiso priežiūros darbus (pvz., montuojant, atliekant techninę priežiūrą ir t.t.), o taip pat prieš transportuojant ir sandėliuojant matavimo prietaisą, būtina iš jo išimti akumuliatorius ar baterijas. Priešingu atveju galite susižaloti, netyčia nuspaudę jungimo-išjungimo jungiklį. Matavimo prietaisui veikiant, esant tam tikroms sąlygoms, siunčiami stiprūs garsiniai signalai. Todėl matavimo prietaisą laikykite toliau nuo savo ir kitų žmonių klausos organų. Garsus signalas gali pakenkti klausai.
Matavimo prietaiso ir magnetinės papildomos įrangos nelaikykite arti implantų ir kitokių medicinos prietaisų, pvz., širdies stimuliatorių ir insulino pompų. Matavimo prietaiso ir papildomos įrangos magnetai sukuria lauką, kuris gali pakenkti implantų ir medicinos prietaisų veikimui.
Matavimo prietaisą ir magnetinę papildomą įrangą laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl matavimo prietaiso ir papildomos įrangos magnetų poveikio duomenys gali negrįžtamai dingti. Matavimo prietaisas yra su radijo sąsaja. Būtina laikytis vietinių eksploatavimo apribojimų, pvz., lėktuvuose ar ligoninėse.
Bluetooth® žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc." nuosavybė. „Robert Bosch Power Tools GmbH" šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licenciją.
▸ Atsargiai! Naudojantis matavimo prietaisu su Bluetooth gali būti trikdomas kitų prietaisų ir įrenginių, lėktuvų, taip pat medicinos prietaisų (pvz., širdies stimuliatorių, klausos aparatų) veikimas. Be to, išlieka likutinė rizika, kad bus pakenkta labai arti esantiems žmonėms ir gyvūnams. Matavimo prietaiso su Bluetooth nenaudokite arti medicinos prietaisų, degalinių, chemijos įrenginių, sričių su sprogia atmosfera ir teritorijų, kuriose atliekami sprogdinimai. Matavimo prietaiso su Bluetooth nenaudokite lėktuvuose. Venkite ilgalaikio eksploatavimo prie kūno.
Gaminio ir savybių aprašas
Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.
Naudojimas pagal paskirtį
Matavimo prietaisas skirtas horizontalioms ir vertikalioms linijoms nustatyti ir patikrinti.
Matavimo prietaisas skirtas naudoti viduje ir lauke.
Šis gaminys yra vartotojams skirta lazerinė įranga pagal EN 50689.
Pavaizduoti prietaiso elementai

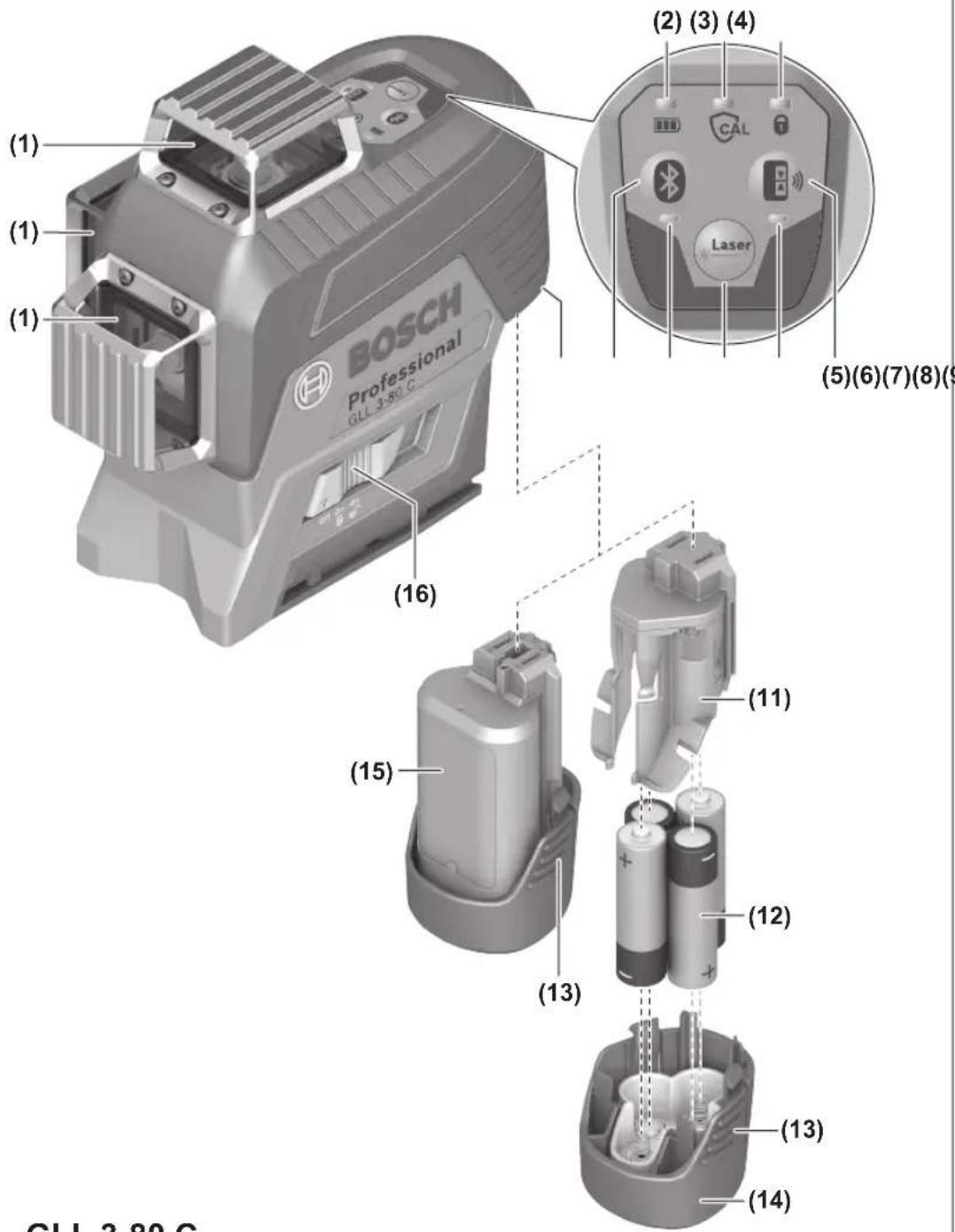

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.
(1) Lazerio spindulio išėjimo anga (2) Akumuliatoriaus/baterijų įkrovos būklė (3) Indikatorius CAL guard (4) Švytuoklinio fiksatoriaus indikatorius (5) Imtuvo režimo mygtukas (6) Imtuvo režimo indikatorius (7) Lazerio veikimo režimo mygtukas (8) Ryšio Bluetooth® rodmuo (9) Mygtukas Bluetooth® (10) Akumuliatoriaus skyrius (11) Baterijos adapterio dėklas (12) Baterijos (13) Akumuliatoriaus/baterijų adapterio atblokavimo mygtukas (14) Baterijos adapterio gaubtelis (15) Akumuliatorius (16) Įjungimo-išjungimo jungiklis (17) Įspėjamasis lazerio spindulio ženklas (18) Serijos numeris (19) Jungtis tvirtinti prie stovo 5/8" (20) Jungtis tvirtinti prie stovo 1/4" (21) Tabletės formos elementas (22) Tabletės formos elemento laikiklis (23) Tabletės formos elemento skyrius (24) Magnetas
(25) Universalus laikiklis (26) Sukamoji platforma (27) Nuotolinio valdymo pultelis (28) Lazerio nusitaikymo lentele (29) Lazerio spindulio matuoklis (30) Akiniai lazerio matomumui pagerinti (31) Apsauginis krepšys
(32) Stovas (33) Teleskopinis strypas (34) Lagaminas (35) Įdėklas
a) Pavaizduoti ar aprašyti priedai į standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.
Techniniai duomenys
| Linijinis lazeris GLL 3-80 C GLL 3-80 CG |
| Gaminio numeris | 3601 K63 R.. | 3601 K63 T.. |
| Veikimo nuotolisA) | | |
| - Standartinis 30 m 30 m | | |
| - Esant imtuvo režimui 25 m 25 m | | |
| - Su lazerio spindulio imtuvu 5-120 m 5-120 m | | |
| Niveliavimo tikslumasB(C)D) | ±0,2 mm/m | ±0,2 mm/m |
| Savaiminio išsilyginimo diapazonas ±4° ±4° | | |
| Niveliavimo laikas < 4 s < 4 s | | |
| Maks. eksploatavimo aukstis virš bazii-nio aukšćio | 2000 m | 2000 m |
| Maks. santykinis oro drègnis 90 % | 90 % | |
| Užterstumo laipsnis pagal | 2E) | |
| IEC 61010-1 | | 2E) |
| Lazerio klase | 2 | |
| Lazerio tipas | < 10 mW, 630-650 nm | < 10 mW, 500-540 nm |
| C6 | 10 | |
| Lazerio liniju nesutapimas | 50 × 10 mrad (visas kampas) | 50 × 10 mrad (visas kampas) |
| Mažiausia impulso trukmè | 1/10000 s | 1/10000 s |
| Pulsacijos dažnis | | |
| - Veikimas be imtuvo režimo | 23 kHz | 23 kHz |
| - Veikimas imtuvo režimu | 10 kHz | 10 kHz |
| Suderinamas lazerio spindulio imtuvas | LR 6, LR 7 | LR 7 |
| Sriegis prietaisui priie stovo tvirtinti | 1/4", 5/8" | 1/4", 5/8" |
| Energijos tiekimas j matavimo prietaisa | | |
| - Akumuliatorius (ličio jonu) | 12 V | 12 V |
| - Baterijos (šarminés mangano) | 4 × 1,5 V LR6 (AA) (su baterijos adapte-riu) | 4 × 1,5 V LR6 (AA) (su baterijos adapte-riu) |
| - Buferiné baterija (tabletës formos elementas) | CR2032 (3 V ličio jonu baterija) | CR2032 (3 V ličio jonu baterija) |
| Veikimo laikas su 3 lazerio plokšumomisF) | | |
| - Su akumuliatoriumi | 8 h | 6 h |
| - Su baterijomis | 6 h | 4 h |
| Bluetooth® matavimo prietaisas | | |
| - Suderinamumas | Bluetooth® 4.0 (.Low Energy") G) | Bluetooth® 4.0 (.Low Energy") G) |
| - Maks. signalo veikimo nuotolis | 30 m H) | 30 m H) |
| - Veikimo dažniug diapazonas | 2402-2480 MHz | 2402-2480 MHz |
288 | Lietuvių k.
Linijinis lazeris GLL 3-80 C / GLL 3-80 CG
| - Maks. siuntimo galia < 1 mW < 1 mW |
| Bluetooth® išmanusis Telefonas |
| - Suderinamumas Bluetooth® 4.0 („Low Energy“) | G) | Bluetooth® 4.0 („Low Energy“)G) |
| - OperacinéSYSTEM „Android 6“ (ir aukstesnès versijos) | „Android 6“ (ir aukstesnès versijos) | |
| „iOS 11“ (ir aukstesnès versijos) | „iOS 11“ (ir aukstesnès versijos) | |
| Svors pagal „EPTA-Procedure 01:2014“ |
| - Su akumulatoriiumi 0,90 kg 0,90 kg | | |
| - Su baterijomis 0,86 kg 0,86 kg | | |
| Matmenys (ilgis × plotis × aukstis) 162 × 84 × 148 mm 162 × 84 × 148 mm |
| Apsaugos tipas1) | IP54 (apsauga nuo dulkiy ir vandens purslu) | IP54 (apsauga nuo dulkiy ir vandens purslu) |
| Rekomenduojama aplinkos temperatu-ra jkrainant | 0°C ... +35°C 0°C ... +35°C |
| Leidžamoji aplinkos temperatūraveli-kiant | -10°C ... +40°C -10°C ... +40°C |
| Leidžamoji aplinkos temperatūransandéliuojant | -20°C ... +70°C -20°C ... +70°C |
| Rekomenduojami akumulatoriai GBA 12V... | (išskyrus GBA 12V ≥ 4,0 Ah) | GBA 12V... |
| (išskyrus GBA 12V ≥ 4,0 Ah) |
| Rekomenduojami krovikliai GAL 12... | GAX 18... | GAL 12... |
| GAX 18... |
A) Esant nepalankioms aplinkos sąlygoms (pvz., tiesiogiai šviečiant saulei), veikimo nuotolis gali sumažėti. B) esant 20–25 °C. C) Galioja keturiuose horizontaliuose susikirtimo taškuose. D) Nurodytos vertės galioja esant normalioms ir palankioms aplinkos sąlygoms (pvz., nėra vibracijos, nėra rūko, nėra dūmų, nėra tiesioginių saulės spindulių). Po didelių temperatūros svyravimų gali atsirasti tikslumo nuokrypių. E) Atsiranda tik nelaidžių nešvarumų, tačiau galima tikėtis aprasojimo sukelto laikino laidumo. F) Trumpesnis eksploatavimo laikas, veikiant Bluetooth® režimu ir/arba naudojant su „RM 3“. G) Bluetooth® Low-Energy prietaisuose priklausomai nuo modelio ir operacinės sistemos gali nebūti galimybės sukurti ryšį. Bluetooth® prietaisai turi palaikyti SPP profilį. H) Veikimo nuotolis, priklausomai nuo išorinių sąlygų, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. UždaroSE patalpose ir dėl metalinių barjerų (pvz., sienų, lentynų, lagaminų ir kt.) Bluetooth® veikimo nuotolis gali labai sumažėti. I) Išnaša: ličio jonų akumuliatorius ir baterijų adapteris, AA1 IP54 „etaikomas“. Firminėje lentelėje esantis gaminio numeris (18) yra skirtas jūsų matavimo prietaisui vienareikšmiškai identifikuoti.
Montavimas
Energijos tiekimas į matavimo prietaisą
Matavimo prietaisas gali būti naudojamas su standartinėmis baterijomis arba su Bosch ličio jonų akumuliatoriais.
Naudojimas su akumuliatoriumi
Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie jūsų matavimo prietaisuose naudojamo ličio jonų akumuliatoriaus.
Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių visiškai įkraukite.
Norėdami įdėti įkrautą akumuliatorių (15), stumkite jį į akumuliatoriaus skyrių (10), kol pajusite, kad užsifiksavo.
Norėdami išimti akumuliatorių (15), paspauskite atblokavimo mygtukus (13) ir ištraukite akumuliatorių iš akumuliatoriaus skyriaus (10). Traukdami nenaudokite jėgos.
Naudojimas su baterijomis
Matavimo prietaisą patariama naudoti su šarminėmis mangano baterijomis.
Baterijos įdedamos į baterijų adapterį.
▶ Baterijos adapteris yra skirtas naudoti tik tam skirtose Bosch matavimo prietaisuose, su elektriniais įrankiais jį naudoti draudžiama.
Norėdami įdėti baterijas, stumkite baterijų adapterio dėklą (11) į akumuliatoriaus skyrių (10). Kaip pavaizduota paveikslėlyje ant gaubtelio, į dėklą įdėkite baterijas (14). Tada gaubteliu uždenkite dėklą – turite pajusti, kad užsifiksavo.
Noredami išimti baterijas, paspauskite gaubtelio (14) atblokavimo klavišus (13) ir nuimkite gaubtelį. Saugokite, kad neiškristų baterijos. Todėl matavimo prietaisą laikykite taip, kad akumuliatoriaus skyrius (10) būtų nukreiptas aukštyn. Išimkite baterijas. Norėdami išimti viduje esantį dėklą (11), įkiškite pirštus į vidų ir, šiek tiek spausdami į šoninę sienelę, ištraukite.
kite iš matavimo prietaiso.
Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.
Jei matavimo prietaiso ilgesnį laiką nenaudosite, išimkite iš jo baterijas. Ilgesnį laiką laikant baterijas matavimo prietaise, dėl korozijos jos gali pradėti irti ir savaime išsikrauti.
Įkrovos būklės indikatorius
Įkrovos būklės indikatorius (2) rodo akumuliatoriaus ir baterijų įkrovos būklę:
LED Įkrovos būklė
Nuolat šviečia žalias indikatorius 100-75%
Nuolat šviečia geltonas indikatorius
Nuolat šviečia raudonas 35-10%
Nešviečia – pažeistas akumuliatorius
Išsikrovusios baterijos
Kai akumuliatorius ar baterijos išsikrauna, lazerio linijos šviesumas po truputį silpnėja.
Pažeistą akumuliatorių arba tuščias baterijas nedelsdami pakeiskite.
Matavimo prietaisas turi tabletės formos elementą (21), kad funkcijai CAL guard būtų išsaugota data ir laikas net ir tada, kai neįstatytas akumuliatorius arba neįdėtos baterijos. Norėdami pakeisti tabletės formos elementą, išimkite akumuliatorių arba, atitinkamai, visą baterijos adapterį.
Tabletės formos elemento laikiklį (22) išimkite iš tabletės formos elemento skyriaus (23). Išimkite išsikrovusį tabletės formos elementą (21) ir įdėkite naują tabletės formos elementą. Tinkamai nustatykite polius - taip, kaip pavaizduota tabletės formos laikiklyje (tabletės formos pliusinis polius turi būti nukreiptas aukštyn).
Tabletės formos elemento laikiklį (22) su įdėtu tabletės formos elementu įstumkite į skyrių (23). Stebėkite, kad tinkamai ir visiškai įstumtumėte tabletės formos elemento laikiklį, priešingu atveju nebus užtikrinta apsauga nuo dulkių ir vandens.
Prieš pradėdami naudoti pirmą kartą, nuimkite tabletės formos elemento (21) apsauginę plėvelę. Atlikite veiksmus, analogiškus tabletės formos elemento keitimui.
Naudojimas
Paruošimas naudoti
Saugokite matavimo prietaisą nuo drėgmės ir tiesioginių saulės spindulių poveikio. Matavimo prietaisą saugokite nuo itin aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesniam laikui automobilyje. Esant didesniems temperatūros svyravimams, pirmiausia palaukite, kol stabilizuosis jo temperatūra, ir prieš tęsdami darbą visada atlikite tikslumo patikrą (žr. „Matavimo prietaiso tikslumo patikra“, Puslapis 291). Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkta matavimo prietaiso tikslumui. Saugokite, kad matavimo prietaisas nebūtų smarkiai sutrenktas ir nenukristų. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtumėte atlikti tikslumo patikrinimą (žr. „Matavimo prietaiso tikslumo patikra“, Puslapis 291). Jei matavimo prietaisą norite transportuoti, jį išjunkite. Prietaisą išjungus svyravimo mazgas užblokuojamas, nes prietaisui labai judant neužblokuotas mazgas gali būti pažeidžiamas.
Jungimas ir išjungimas
Norėdami matavimo prietaisą įjungti, įjungimo-išjungimo jungiklį (16) pastumkite į padėtį „On“ (darbui su svyruokliniu fiksatoriumi) arba į padėtį „On“ (darbui su automatiniu niveliavimo įtaisu). Matavimo prietaisą įjungus per lazerio spindulio išėjimo angas (1) tuoj pat siunčiamos lazerio linijos.
Nenukreipkite lazerio spindulio į kitus asmenis ar gyvūnus ir nežiūrėkite į lazerio spindulį patys, net ir būdami atokiau nuo prietaiso.
Norėdami matavimo prietaisą išjungti, įjungimo-išjungimo jungiklį (16) pastumkite į padėtį Off. Prietaisą išjungus svyravimo mazgas užblokuojamas.
Nepalikite įjungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.
Jei viršijama aukščiausia leidžiamoji 40 °C darbinė temperatūra, lazerio spindulys išsijungia automatiškai, kad apsaugotų lazerio diodą. Kai prietaisas atvėsta, jis vėl yra parengties būsenoje ir jį vėl galima įjungti.
Matavimo prietaiso temperatūrai artėjant prie aukščiausios leidžiamosios darbinės temperatūros, lazerio linijų šviesumas po truputį silpnėja.
Matavimo prietaisas yra apsaugotas nuo ekstremalios elektrostatinės iškrovos (ESD). Jei matavimo prietaisas sukaupia elektrostatinę įkrovą (pvz., prisilietus prie aplinkos, kurioje žemas oro drėgnis), jis automatiškai išsijungia. Tokiu atveju išjunkite įjungimo-išjungimo jungiklį (16) ir vėl jį įjunkite.
Automatinio išjungimo įtaiso deaktyvavimas
Jei apytikriai per 120 min. nepaspaudžiamas joks mygtukas, kad būtų tausojamas akumuliatorius ar baterijos, matavimo prietaisas automatiškai išsijungia.
Norėdami po automatinio išjungimo matavimo prietaisą vėl įjungti, galite arba pastumti įjungimo-išjungimo jungiklį (16) į padėtį "Off", o tada matavimo prietaisą vėl įjungti, arba vieną kartą paspausti veikimo režimų mygtuką (7) ar imtuvo režimo mygtuką (5).
Norėdami deaktyvinti automatinio išjungimo įtaisą (esant įjungtam matavimo prietaisui), ne mažiau kaip 3 s spauskite mygtuką (7). Kai automatinio išjungimo įtaisas deaktyvinamas, kaip patvirtinimas apie atliktą operaciją, trumpai sumirksi lazerio spinduliai.
Jei automatinio išjungimo įtaisą norite suaktyvinti, matavimo prietaisą išjunkite ir vėl jį įjunkite.
Garsinio signalo deaktyvinimas
Matavimo prietaisą įjungus, garsinis signalas visada būna suaktyvintas.
Norėdami deaktyvinti arba suaktyvinti garsinį signalą, kartu paspauskite veikimo režimų mygtuką (7) ir imtuvo režimo mygtuką (5) ir mažiausiai 3 s laikykite juos paspaustus.
Suaktyvinant ar deaktyvinant kaip patvirtinimas pasigirsta trys trumpi garsiniai signalai.
Veikimo režimai
Šis matavimo prietaisas yra su keliais veikimo režimais, kuriuos jūs bet kada galite perjungti:
- sukuriama horizontali lazerio plokštuma,
- sukuriama vertikali lazerio plokštuma,
- sukuriamos dvi vertikalios lazerio plokštumos,
- sukuriama horizontali lazerio plokštuma bei dvi vertikalios lazerio plokštumos.
Įjungus matavimo prietaisas sukuria horizontalią lazerio plokštumą. Norėdami pakeisti veikimo režimą, paspauskite veikimo režimų mygtuką (7).
Visus veikimo režimus galima pasirinkti tiek su automatiniu niveliavimo įtaisu, tiek ir su švytuokliniu fiksatoriumi.
Imtuvo režimas
Norint dirbti su lazerio spindulio imtuvu (29), nepriklausomai nuo pasirinkto veikimo režimo, būtina suaktyvinti imtuvo režimą.
Veikiant imtuvo režimu, lazerio linijos mirksi labai dideliu dažniu, todėl jas gali aptikti lazerio spindulio imtuvas (29).
Norėdami įjungti imtuvo režimą, paspauskite mygtuką (5). Indikatorius (6) šviečia žaliai.
Esant įjungtam imtuvo režimui, lazerio linijų matomumas žmogaus akiai sumažėja. Todėl dirbdami be lazerio spindulio imtuvo, pakartotiniu mygtuko (5) paspaudimu imtuvo režimą išjunkite. Imtuvo režimo rodmuo (6) užgesta.
Automatinio niveliavimo įtaisas
Darbas su automatiniu niveliavimo įtaisu
Pastatykite prietaisą ant horizontalaus, tvirto pagrindo arba pritvirtinkite jį ant universalaus laikiklio (25) arba stovo (32).
Jei norite dirbti su automatiniu niveliavimo įtaisu, jungimo-išjungimo jungiklį (16) pastumkite į padėtį „į“.
Automatinis niveliavimo įtaisas savaiminio išsilyginimo diapazone ±4° esančius nelygumus išlygina automatiškai. Kai lazerio linijos nustoja judėti, niveliavimas yra baigtas.
Jei automatinis niveliavimas negalimas, pvz., jei matavimo prietaiso atraminis paviršius daugiau kaip 4° nukrypsta nuo horizontales, lazerio linijos pradeda greitai mirksėti. Esant įjungtam garso signalui, pasigirsta greito takto signalas.
Matavimo prietaisą pastatykite horizontaliai ir palaukite, kol jis savaime susiniveliuos. Kai matavimo prietaisas yra ±4° savaiminio susiniveliavimo diapazone, lazerio spinduliai vėl šviečia nuolat, o garsinis signalas išjungiamas.
Jei veikimo metu matavimo prietaisas sujudinamas arba pakeičiama jo padėtis, jis automatiškai vėl suniveliuojamas. Kad dėl matavimo prietaiso pasislinkimo išvengtumėte klaidų, po kiekvieno niveliavimo patikrinkite horizontalios arba vertikalios lazerio linijos padėtį atskaitos taško atžvilgiu.
Darbas su švytuokliniu fiksatoriumi
Jei norite dirbti su švytuokliniu fiksatoriumi, įjungimo-išjungimo jungiklį (16) pastumkite į padėtį "On". Švytuoklinio fiksatoriaus indikatorius (4) šviečia raudonai, o lazerio linijos nuolat lėtai mirksi.
Dirbant su švytuokliniu fiksatoriumi, automatinio niveliavimo įtaisas yra išjungtas. Matavimo prietaisą galite laikyti rankoje arba pastatyti ant pasvirusio pagrindo. Lazerio linijos nebėra niveliuojamos ir nebūtinai yra statmenos viena kitos atžvilgiu.
Nuotolinis valdymas „Bosch Levelling Remote App" programa
Matavimo prietaisas yra su Bluetooth® moduliu, kuris, naudojantis radijo ryšio technika, leidžia nuotoliniu būdu valdyti išmanųjį telefoną su Bluetooth® sąsaja.
Norint naudotis šia funkcija, reikia taikomosios programos (App), Bosch Levelling Remote App". Ją, priklausomai nuo galinio prietaiso, galite parsisiųsti iš atitinkamos programų parduotuvės ("Apple App Store", "Google Play Store").
Informaciją apie sistemos keliamas sąlygas Bluetooth® ryšiui sukurti rasite Bosch internetiniame puslapyje www.bosch-pt.com.
Valdant nuotoliniu būdu Bluetooth® ryšiu, esant blogoms priėmimo sąlygoms, tarp galinio prietaiso ir matavimo prietaiso gali būti laiko uždelsta.
Bluetooth® jungimas
Norėdami nuotoliniam valdymui įjungti Bluetooth®, paspauskite Bluetooth® mygtuką (9). Įsitikinkite, kad yra suaktyvinta jūsų mobiliojo galinio prietaiso Bluetooth® sąsaja.
Įjungus Bosch programėlę, sukuriamas ryšys tarp mobiliojo galinio prietaiso ir matavimo prietaiso. Jei surandami keli aktyvūs matavimo prietaisai, išsirinkite tinkamą matavimo prietaisą.
Jei surandamas tik vienas aktyvus matavimo prietaisas, automatiškai sukuriamas ryšys.
Ryšys yra sukurtas, kai tik pradeda šviesti Bluetooth® indikatorius (8).
Bluetooth® ryšys dėl per didelio atstumo arba kliūčių tarp matavimo prietaiso ir mobiliojo galinio prietaiso bei elektromagnetinių trikdžių šaltinių gali nutrūkti. Tokiu atveju pradeda mirksėti Bluetooth® rodmuo (8).
Bluetooth® išjungimas
Norėdami nuotoliniam valdymui išjungti Bluetooth®, paspauskite Bluetooth® mygtuką (9) arba išjunkite matavimo prietaisą.
Įspėjimas dėl kalibravimo būtinybės CAL guard
Įspėjimo dėl kalibravimo būtinybės CAL guard jutikliai kontroliuoja matavimo prietaiso būseną net ir tada, kai jis yra išjungtas. Jei energija į matavimo prietaisą netiekiama nei iš akumuliatoriaus, nei iš elementų, vidinis akumuliatorius 72 valandoms užtikrina nuolatinę kontrolę, kurią atlieka jutikliai.
Jutikliai suaktyvinami matavimo prietaiso pirmojo paleidimo eksploatuoti metu.
Įspėjimo dėl kalibravimo būtinybės siuntimas
Jei įvyksta vienas iš žemiau pateiktų įvykių, siunčiamas įspėjimas dėl kalibravimo būtinybės CAL guard, o indikatorius
CAL guard (3) pradeda šviesti raudonai:
- Praėjo kalibravimo intervalas (kas 12 mėnesių).
- Matavimo prietaisas buvo laikomas už sandėliavimo temperatūros diapazono ribų.
- Matavimo prietaisas buvo stipriai sutrenktas (pvz., smūgis nukritus ant žemės).
Programoje „Bosch Levelling Remote App“ galite pažiūrėti, dėl kurio iš trijų įvykių buvo pasiųstas įspėjimas dėl kalibravimo būtinybės. Be programos šios priežasties nenustatysite, šviečiantis CAL guard (3) indikatorius tik praneša, kad turi būti patikrintas niveliavimo tikslumas.
Išsiuntus įspėjimą, indikatorius CAL guard (3) šviečia tol, kol patikrinamas niveliavimo tikslumas, o tada indikatorius išjungiamas.
Veiksmai, gavus įspėjimą dėl kalibravimo būtinybės
Patikrinkite matavimo prietaiso niveliavimo tikslumą (žr. "Matavimo prietaiso tikslumo patikra", puslapis 291).
Jei atliekant patikras nė karto nebuvo viršytas maksimalus nuokrypis, tai indikatorių CAL guard (3) išjunkite. Tuo tikslu mažiausiai 3 s kartu spauskite imtuvo režimo mygtuką (5) ir Bluetooth® mygtuką (9). Rodmuo CAL guard (3) užgesta.
Jei atlikus vieną iš patikrinimų matavimo prietaisas nors vieną kartą viršijo didžiausią nuokrypį, dėl prietaiso remonto kreipkitės į Bosch įrankių remonto dirbtuvę.
Matavimo prietaiso tikslumo patikra
Įtaka niveliavimo tikslumui
Didžiausią įtaką niveliavimo tikslumui turi aplinkos temperatūra. Lazerio spindulį ypač gali pakreipti temperatūros skirtumai, susidarantys nuo pagrindo kylant aukštyn.
Siekiant kaip galima sumažinti iš žemės kylančios šilumos terminę įtaką, matavimo prietaisą rekomenduojama naudoti ant stovo. Prietaisą visada statykite darbo zonos centre.
Be išorinių veiksnių nuokrypius gali sąlygoti ir prietaiso specifinės savybės (pvz., prietaisui nukritus ar jį stipriai sutrenkus). Todėl kaskart prieš pradėdami dirbti patikrinkite, ar tiksliai sukalibruota.
Pirmiausia patikrinkite horizontalios lazerio linijos niveliavimo tikslumą, o tada – vertikalios lazerio linijos niveliavimo tikslumą.
Jei atlikus vieną iš patikrinimų matavimo prietaisas nors vieną kartą viršijo didžiausią nuokrypį, dėl prietaiso remonto kreipkitės į Bosch įrankių remonto dirbtuvę.
Skersinės ašies horizontalaus niveliavimo tikslumo tikrinimas
Norint atlikti patikrinimą, jums reikia laisvo 5 m ilgio matavimo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B.

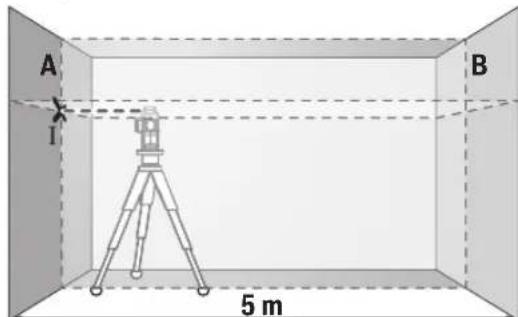

- Pritvirtinkite matavimo prietaisą arti sienos A ant stovo arba pastatykite ant tvirto, lygaus pagrindo. Įjunkite matavimo prietaiso režimą su automatiniu niveliavimu. Pasirinkite veikimo režimą, kuriam esant matavimo prietaiso priekyje sukuriamos viena horizontali ir viena vertikali lazerio plokštumos.
Nukreipkite lazerį į arti esančią sieną A ir palaukite, kol matavimo prietaisas susiniveliuos. Pažymėkite taško, kuriame ant sienos susikerta lazerio linijos, vidurį (taškas I).
292 | Lietuvių k.

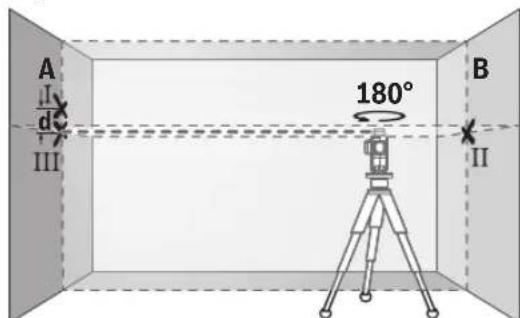

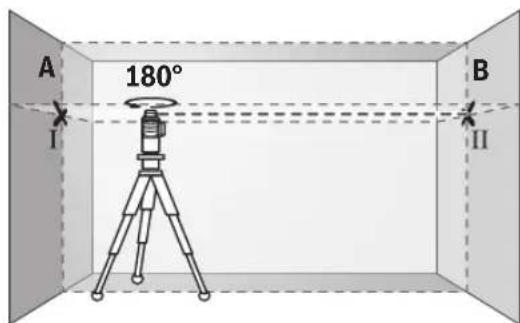

- Pasukite matavimo prietaisą 180° kampu, palaukite, kol susiniveliuos, ir ant priešais esančios sienos B pažymėkite lazerio linijų susikirtimo tašką (taškas II).
- Matavimo prietaiso nepasukdami padėkite arti sienos B, įjunkite ir palaukite, kol susiniveliuos.
Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padedami pagrindą), kad lazerio linijų susikirtimo taškas tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku II.
- Pasukite matavimo prietaisą 180° kampu, nepakeisdami aukščio. Nukreipkite jį į sieną A, kad vertikali lazerio linija eitų per ką tik pažymėtą tašką I. Palaukite, kol matavimo prietaisas susiniveliuos, ir ant sienos A pažymėkite lazerio linijų susikirtimo tašką (taškas III).
- Ant sienos A pažymėtų abiejų taškų I ir III skirtumas rodo faktinę matavimo prietaiso aukščio nuokrypą.
Esant 2 × 5 m = 10 m matavimo atstumui, maksimalus leidžiamasis nuokrypis:
10 m × ±0,2 mm/m = ±2 mm. Skirtumas d tarp taškų I ir III gali būti ne didesnis kaip 2 mm.
Vertikalių linijų niveliavimo tikslumo patikrinimas
Norint atlikti patikrinimą, reikia durų angos, nuo kurios (ant tvirto pagrindo) abiejose durų pusėse yra vietos ne mažiau kaip 2,5 m.

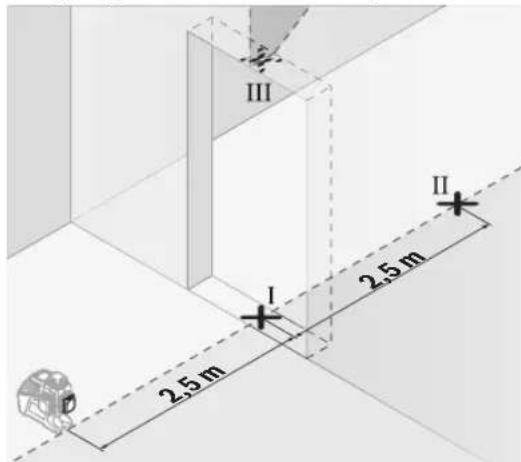

- Pastatykite matavimo prietaisą 2,5 m atstumu nuo durų angos ant tvirto, lygaus pagrindo (ne ant stovo). Įjunkite matavimo prietaiso režimą su automatiniu niveliavimu. Pasirinkite veikimo režimą, kuriam esant matavimo prietaiso priekyje sukuriama vertikali lazerio plokštuma.

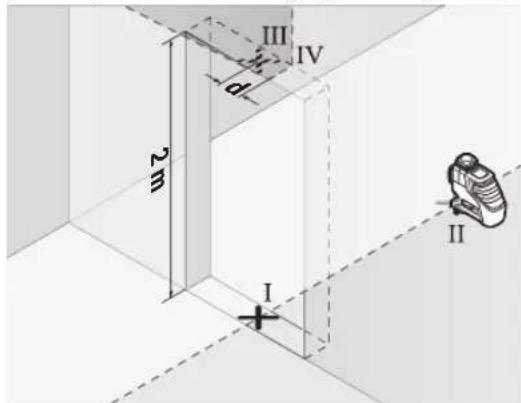

- Vertikalios lazerio linijos vidurį pažymėkite ant durų angos grindų (taškas I), 5 m atstumu kitoje durų angos pusėje (taškas II) bei ant viršutinio durų angos krašto (taškas III).
- Pasukite matavimo prietaisą 180° kampu ir pastatykite jį kitoje durų angos pusėje iš karto už taško II. Palaukite, kol matavimo prietaisas susiniveliuos, ir nukreipkite vertikalią lazerio liniją taip, kad jos vidurys eitų tiesiai per taškus I ir II. Lazerio linijos vidurį ant viršutinio durų angos krašto pažymėkite kaip tašką IV.
- Abiejų pažymėtų taškų III ir IV skirtumas rodo faktinę matavimo prietaiso nuokrypą nuo vertikalės.
- Išmatuokite durų angos aukštį.
Šią matavimo operaciją pakartokite antrajai vertikaliai lazerio plokštumai. Tuo tikslu pasirinkite veikimo režimą, kuriame vertikali lazerio plokštuma sukuriama šone šalia matavimo prietaiso, ir prieš pradėdami matavimo operaciją matavimo prietaisą pasukite 90° kampu.
Matavimo prietaiso, ir prieš pradedant matavimo operaciją, matavimo prietaisą pasukite 90° kampu.
Maksimalų leidžiamą nuokrypį apskaičiuokite taip: dvigubas durų angos aukštis × 0,2 mm/m
Pavyzdys: kai durų aukštis lygus 2 m, nuokrypis turi būti ne didesnis kaip 2 × 2 m × ±0,2 mm/m = ±0,8 mm. Taškai III ir IV turi būti nutolę vienas nuo kito ne daugiau kaip 0,8 mm.
Visada žymėkite tik lazerio linijos vidurį. Kintant atstumui, lazerio linijos plotis taip pat kinta.
Visada žymėkite tik lazerio linijos vidurį. Kintant atstumui, lazerio linijos plotis taip pat kinta.
Lazerio nusitaikymo lentelė (28) pagerina lazerio spindulio matomumą, esant nepalankioms sąlygoms ir matuojant didesniu atstumu.
Lazerio nusitaikymo lentele (28) pagerina lazerio spindulio matomumą, esant nepalankioms sąlygoms ir matuojant didesniu atstumu.
Lazerio nusitaikymo lentelės (28) atspindintis paviršius pagerina lazerio linijos matomumą, o per permatomą dalį lazerio liniją galima matyti ir iš užpakalinio lazerio nusitaikymo lentelės paviršiaus.
Ant stovo prietaisas stovi stabiliai ir juo galima reguliuoti prietaiso aukštį. Naudodamiesi 1/4" jungtimi tvirtinti prie stovo (20), matavimo prietaisą prisukite prie stovo (32) sriegio arba prie standartinio trikojo stovo. Tvirtinti prie standartinio statybinio stovo naudokite 5/8" jungtį (19). Matavimo prietaisą tvirtai prisukite stovo fiksuojamuoju varžtu. Prieš jungdami matavimo prietaisą, stovą apytiksliai išlyginkite.
Ant stovo prietaisas stovi stabiliai ir juo galima reguliuoti prietaiso aukštį. Naudodamiesi 1/4" jungtimi tvirtinti prie stovo (20), matavimo prietaisą prisukite prie stovo (32) sriegio arba prie standartinio trikojo stovo. Tvirtinti prie standartinio statybinio stovo naudokite 5/8" jungtį (19). Matavimo prietaisą tvirtai prisukite stovo fiksuojamuoju varžtu. Prieš jungdami matavimo prietaisą, stovą apytiksliai išlyginkite.
Pritvirtinimas universaliuoju laikikliu (papildoma įranga) (žr. C pav.)
Naudodamiesi universaliuoju laikikliu (25), matavimo prietaisą galite pritvirtinti, pvz., prie vertikalių paviršių arba įsimagnetinančių objektų. Universalųjį laikiklį taip pat galima naudoti kaip stovą, jis palengvina matavimo prietaiso aukščio išlyginimą.
▶ Kai papildomą įrangą tvirtinate prie paviršiaus, nelaikykite pirštais magnetinės papildomos įrangos užpakalinės pusės. Dėl stiprios magneto traukiamosios jėgos gali būti prispausti pirštai.
Prieš jungdami matavimo prietaisą, universalųjį laikiklį (25) apytiksliai išlyginkite.
Esant nepalankioms šviesos sąlygoms (šviesi aplinka, tiesioginiai saulės spinduliai) ir jei reikia matuoti didesniu atstumu, kad geriau surastumėte lazerio linijas, naudokite lazerio spindulio imtuvą (29). Dirbdami su lazerio spindulio imtuvu, junkite imtuvo režimą (žr. „Imtuvo režimas“, puslapis 290).
Akiniai lazerio matomumui pagerinti išfiltruoja aplinkos šviesą. Todėl lazerio šviesa tampa akiai aiškiau matoma.
Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti
geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės.
Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemonę. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą.
Darbo pavyzdžiai (žr. B–G pav.)
Pavyzdžių apie matavimo prietaiso naudojimo galimybes rasite grafiniuose puslapiuose.
Priežiūra ir servisas
Nepanardinkite matavimo prietaiso į vandenį ir kitokius skysčius.
Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Nenaudokite valymo priemonių ir tirpiklių.
Paviršius ties lazerio spindulio išėjimo anga valykite reguliariai. Atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių.
Matavimo prietaisą laikykite ir transportuokite tik apsauginiame krepšyje (31) arba lagamine (34).
Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje (31) arba lagamine (34).
Klientų aptarnavimo skyrius ir konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite interneto puslapyje:
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.
Ieškant informacijos ir užsakant atsargines dalis, prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firmos lentelėje.
Lietuva
Bosch įrankių servisas
Informacijos tarnyba: (037) 713350
Įrankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Kitus techninės priežiūros skyriaus adresus rasite čia:
Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.
Šalinimas
Matavimo prietaisai, akumuliatoriai/baterijos, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.
Matavimo prietaisų, akumuliatorių ir baterijų nemeskite į buitinių atliekų konteinerį!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, nebetinkami naudoti matavimo prietaisai, taip pat pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.
Akumuliatoriai/baterijos:
Ličio jonų:
prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. "Transportavimas", puslapis 293).
