MANUAL DE UTILIZARE GLL 380 C Professional BOSCH
Aparatul de măsură este prevăzut cu un afișaj pentru afișarea valorilor măsurate.
Bateriile se introduc în compartimentul pentru baterii.
Aparatul de măsură este destinat exclusiv pentru lucrări de măsurare cu instrumente de măsură Bosch și nu este permisă utilizarea cu alte echipamente electrice.
Introducerea bateriilor: Deschideți capacul (11) al compartimentului pentru baterii de pe partea inferioară a aparatului. Introduceți bateriile conform ilustrației, cu atenție la polaritate. Închideți capacul, asigurându-vă că se fixează corect.
Pentru scoaterea bateriilor (12) apăsați butoanele de deblocare (13) de pe capac (14) și ridicați capacul. Aveți grijă să nu scăpați bateriile. Țineți aparatul de măsură cu compartimentul pentru baterii (10) orientat în sus. Scoateți bateriile. Pentru a închide capacul (11), care se află între
partea inferioară a compartimentului pentru baterii, apăsați capacul în jos, cu o ușoară apăsare pe peretele lateral, până când se fixează.
Înlocuiți întotdeauna toate bateriile simultan. Folosiți numai baterii de la același producător și cu aceeași capacitate.
Scoateți bateriile din aparatul de măsură atunci când nu îl folosiți pentru o perioadă mai lungă de timp. Bateriile se pot scurge și se pot autodescărca în timpul depozitării îndelungate în aparatul de măsură.
Indicarea stării de încărcare
Indicatorul stării de încărcare (2) arată starea de încărcare a bateriei sau a bateriilor:

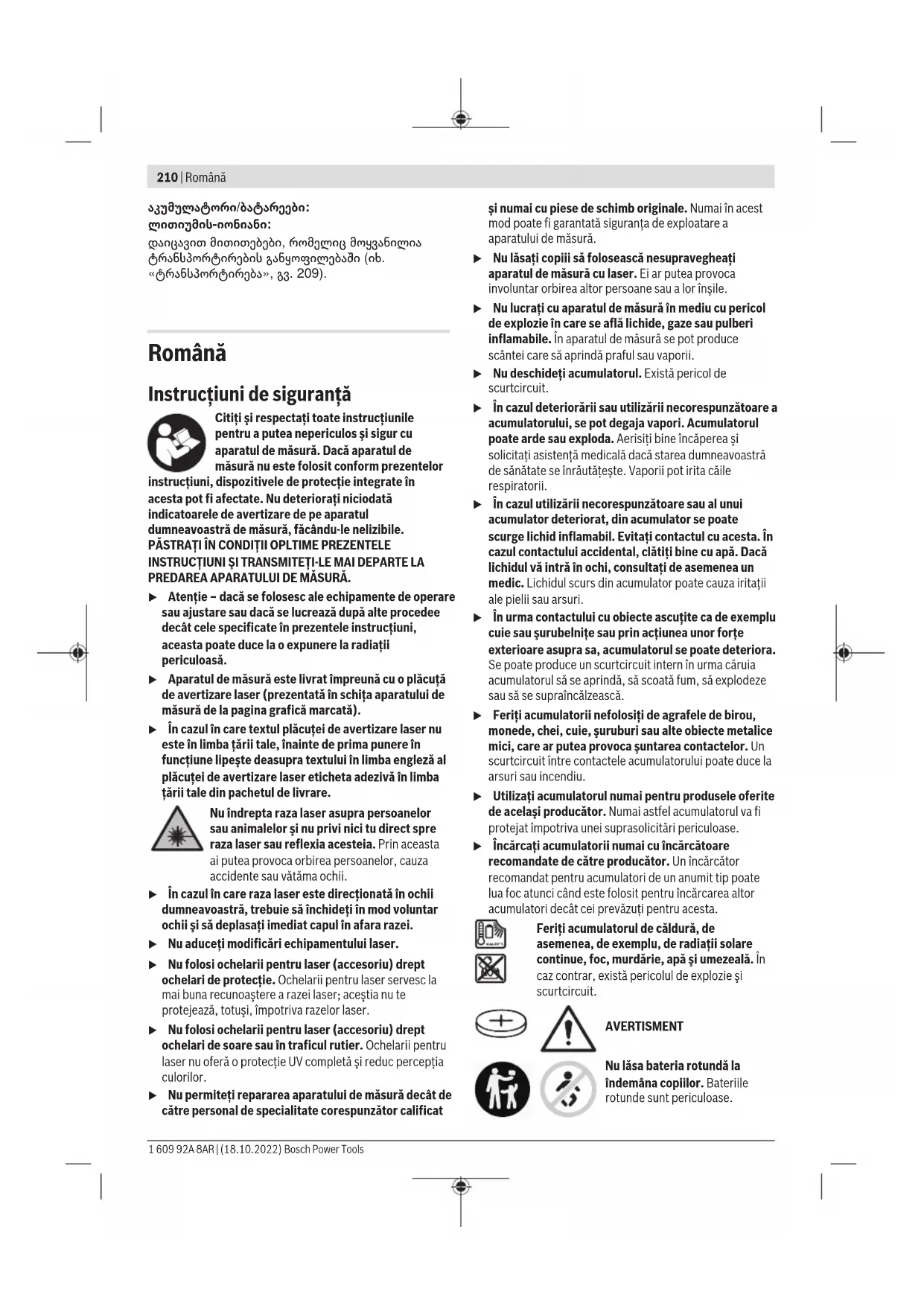

Citiți și respectați toate instrucțiunile pentru a putea lucra în siguranță cu aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor
instrucțiuni, dispozitivele de protecție integrate în acesta pot fi afectate. Nu deteriorați niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le ilizibile. PĂSTRAȚI ÎN CONDIȚII OPTIME PREZENTELE INSTRUCȚIUNI ȘI TRANSMITEȚI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ.
Atenție – dacă se folosesc alte echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă. Aparatul de măsură este livrat împreună cu o plăcuță de avertizare laser (prezentată în schița aparatului de măsură de la pagina grafică). – În cazul în care textul plăcuței de avertizare laser nu este în limba țării tale, înainte de prima punere în funcțiune lipește deasupra textului în limba engleză al plăcuței de avertizare laser eticheta adezivă în limba țării tale din pachetul de livrare.
Nu îndrepta raza laser asupra persoanelor sau animalelor și nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii.
În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei. Nu aduceți modificări echipamentului laser. Nu folosiți ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu vă protejează, totuși, împotriva razelor laser. Nu folosiți ochelarii pentru laser (accesoriu) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protecție UV completă și reduc percepția culorilor. Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat
și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
Nu lăsați copiii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea altor persoane sau a lor însele. Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii. Nu deschideți acumulatorul. Există pericol de scurtcircuit. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii. În cazul utilizării necorespunzătoare sau al unui acumulator deteriorat, din acumulator se poate scurge lichid inflamabil. Evitați contactul cu acesta. În cazul contactului accidental, clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați de asemenea un medic. Lichidul scurs din acumulator poate cauza iritații ale pielii sau arsuri. În urma contactului cu obiecte ascuțite ca de exemplu cuie sau șurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, care ar putea provoca scurtarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu. Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase. Încărcați acumulatorii numai cu încărcătoare recomandate de către producător. Un încărcător recomandat pentru acumulatori de un anumit tip poate lua foc atunci când este folosit pentru încărcarea altor acumulatori decât cei prevăzuți pentru acesta.
Feriti acumulatorul de caldura, de asemenea, de exemplu, de radiatii solare continue, foc, murdarie, apa si umezeala. In caz contrar, exista pericolul de explozie si scurtcircuit.
AVERTISMENT
Nu lasa bateria rotunda la indemana copiilor. Bateriile rotunde sunt periculoase.
Bateriile rotunde nu trebuie sa fie niciodata inghitite sau introduse in alte orificii ale corpului. Daca exista suspiciunea ca bateria rotunda a fost inghitita sau a fost introdusa intr-un alt orificiu al corpului, consulta imediat un medic. Inghitirea unei baterii rotunde poate duce in interval de 2 ore la arsuri interne grave si la deces. Inlocuirea bateriei rotunde trebuie efectuata in mod corespunzator. Exista pericolul de explozie. Utilizeaza numai bateriile rotunde specificate in aceste instructiuni de utilizare. Nu utiliza alte baterii rotunde sau alta sursa de alimentare cu energie. Nu incercati sa reincarcati bateriile rotunde si nu scurtcircuitati bateria rotunda. Bateria rotunda poate prezenta scurgeri, poate exploda, se poate aprinde si rani persoane. Scoateti si eliminati in mod corespunzator bateriile rotunde descarcate. Bateriile rotunde descarcate pot prezenta scurgeri si pot cauza defectarea produsului sau pot rani persoane. Nu supraincalziti bateria rotunda si nu o aruncati in foc. Bateria rotunda poate prezenta scurgeri, poate exploda, se poate aprinde si rani persoane. Nu deteriorati bateria rotunda si nu o dezasamblati. Bateria rotunda poate prezenta scurgeri, poate exploda, se poate aprinde si rani persoane. Nu aduceti o baterie rotunda defecta in contact cu apa. In combinatie cu apa, litiul scurs din aceasta poate produce hidrogen si provoca prin aceasta o explozie sau ranirea persoanelor. Nu mai folositi aparatul de masura in cazul in care suportul pentru bateriile rotunde (22) nu se mai inchide. Scoateti bateria rotunda din acesta si solicitati repararea acestuia. Atat inaintea oricaror interventii asupra aparatului de masura (de exemplu, montaj, intretinere etc.), cat si in timpul transportului si depozitarii, extrageti acumulatorul, respectiv bateriile din interiorul acestuia. In cazul actionarii involuntare a comutatorului de pornire/oprire exista pericolul de ranire. In timpul functionarii aparatului de masura, in anumite conditii, sunt emise semnale sonore puternice. De aceea, tineti aparatul de masura la distanta de urechile dumneavoastra si ale celorlalte persoane. Sunetul puternic poate afecta auzul.
Nu aduceti aparatul de masura si accesoriile magnetice in apropierea implanturilor si altor aparate medicale cum ar fi, de exemplu, stimulatoarele cardiace sau pompele de insulina. Magnetii aparatului de masura si ai accesoriilor genereaza un camp care poate perturba functionarea implanturilor si aparatelor medicale.
Tineti aparatul de masura si accesoriile magnetice la distanta fata de suporturile magnetice de date si aparatele sensibile la campurile magnetice. Prin
efectul magnetilor aparatului de masura si ai accesoriilor se poate ajunge la pierderi ireversibile de date.
Aparatul de măsură este prevăzut cu o interfață radio. Trebuie luate în calcul limitările locale în funcționare, de exemplu, în avioane sau spitale. Marca verbală Bluetooth®, precum și siglele sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Orice utilizare a acestei mărci verbale/a acestor sigle de către Robert Bosch Power Tools GmbH se realizează sub licență. Atenție! În cazul utilizării aparatului de măsură cu Bluetooth se pot produce deranjamente ale altor echipamente și instalații, avioane și aparate medicale (de exemplu, stimulatoare cardiace, aparate auditive). De asemenea, nu poate fi complet exclusă afectarea oamenilor și animalelor din imediata vecinătate. Nu utilizați aparatul de măsură cu Bluetooth în apropierea aparatelor medicale, stațiilor de benzină, instalațiilor chimice, sectoarelor cu pericol de explozie și în zonele de detonare. Nu utilizați aparatul de măsură cu Bluetooth în avioane. Evitați folosirea mai îndelungată în imediata apropiere a corpului.
Țineți cont de ilustrația din secțiunea anterioară a instrucțiunilor de utilizare.
Aparatul de măsură este destinat proiectării și verificării de linii orizontale și verticale.
Aparatul de măsură este adecvat pentru utilizarea în mediu interior și exterior.
Acest produs este un dispozitiv laser de consum conform EN 50689.
Componentele ilustrate
Numerotarea componentelor ilustrate se referă la schița aparatului de măsură de la pagina grafică.
(1) Orificiu de ieșire a liniei laser (2) Stare de încărcare a acumulatorului/bateriilor (3) Indicator CAL guard (4) Indicator blocare pendul (5) Tastă mod Receptor (6) Indicator mod Receptor (7) Tastă pentru modul de funcționare Laser (8) Indicator de conexiune pentru Bluetooth® (9) Tastă Bluetooth® (10) Compartiment pentru acumulator (11) Carcasă adaptor pentru baterii (12) Baterii
212 Română
(13) Tasta de deblocare a adaptorului pentru acumulator/baterie (14) Capac de închidere adaptor pentru baterii (15) Acumulator (16) Comutator de pornire/oprire (17) Plăcuța de avertizare laser (18) Număr de serie (19) Orificiu de 5/8" de prindere pe stativ (20) Orificiu de 1/4" de prindere pe stativ (21) Baterie rotundă (22) Suport baterii rotunde (23) Compartiment baterii rotunde (24) Magnet
(25) Suport universal (26) Platformă rotativă (27) Telecomandă (28) Panou de vizare laser (29) Receptor laser (30) Ochelari pentru laser (31) Husă de protecție (32) Stativ (33) Tijă telescopică (34) Valiză (35) Inserție
| Nivelă laser cu linii GLL 3-80 C GLL 3-80 CG |
| Număr de identificare | 3601 K63 R.. | 3601 K63 T.. |
| Zonă de lucruA) | | |
| - Standard 30 m 30 m | | |
| - In modul Receptor 25 m 25 m | | |
| - Cu receptor laser 5-120 m 5-120 m | | |
| Precizie de nivelareB(C,D) | ±0,2 mm/m ±0,2 mm/m | |
| Domeniu de autonivelare ±4° ±4° | | |
| Temp de nivelare < 4 s < 4 s | | |
| Înlățime/maxă de lucru deasupra | 2000 m | 2000 m |
| Înlățimii de referintă | | |
| Umiditate atmosferică relativă maxima 90% | 90% | |
| Gradul de murdărie conform | 2E) | 2E) |
| IEC 61010-1 | | |
| Clasa laser | 2 | 2 |
| Tip laser | < 10 mW, 630-650 nm | < 10 mW, 500-540 nm |
| C6 | 10 | 10 |
| Linie laser divergentă | 50 × 10 mrad (unghi de 360 de grade) | 50 × 10 mrad (unghi de 360 de grade) |
| Durăț minimă impuls | 1/10000 s | 1/10000 s |
| Frecventa impulsurilor | | |
| - Functionare fãră modul Receptor | 23 kHz | 23 kHz |
| - Functionare in modul Receptor | 10 kHz | 10 kHz |
| Receptoare laser compatibile | LR 6, LR 7 | LR 7 |
| Orificiu de prindere pe stativ | 1/4", 5/8" | 1/4", 5/8" |
| Alimentarea cu energia electrică a aparatului de măsură | | |
| - Accumulator (litiu-ion) | 12 V | 12 V |
| - Baterii (alcaline cu mangan) | 4 × 1,5 V LR6 (AA) (cu adaptor pentru baterii) | 4 × 1,5 V LR6 (AA) (cu adaptor pentru baterii) |
| - Baterie-tampon (baterie rotundă) | CR2032 (baterie cu litiu de 3 V) | CR2032 (baterie cu litiu de 3 V) |
| Durățe de functiorare cu 3 planuri laserF) | | |
| - Cu accumulator | 8 h | 6 h |
Nivelă laser cu linii GLL 3-80 C GLL 3-80 CG
| - Cu baterii 6 h 4 h |
| Aparat de másură cu Bluetooth® |
| - Compatibleitate Bluetooth® 4.0 (Low Energy) | G) | Bluetooth® 4.0 (Low Energy)G) |
| -Rază maximă de acoperire a semnalului | 30 mH) | 30 mH) |
| -Gama freçventelor de lucru 2402-2480 MHz 2402-2480 MHz |
| - Putere maximă de emisie < 1 mW < 1 mW |
| Smartphone cu Bluetooth® |
| - Compatibleitate Bluetooth® 4.0 (Low Energy) | G) | Bluetooth® 4.0 (Low Energy)G) |
| -Sistem de operare Android 6 (şi variantele superioare)iOS 11 (şi variantele superioare) | Android 6 (şi variantele superioare)iOS 11 (şi variantele superioare) |
| Greunate conform EPTA-Procedure 01:2014 |
| -Cu accumulator 0,90 kg 0,90 kg | | |
| -Cu baterii 0,86 kg 0,86 kg | | |
| Dimensiuni(lungime × Latterime × inaltime) | 162 × 84 × 148 mm | 162 × 84 × 148 mm |
| Tip de protectiI) | IP54 (protection impotrivna prafului Şi a stropilor de apă) | IP54 (protection impotrivna prafului Şi a stropilor de apă) |
| Temperatura ambientă recomandata in timpul incârçarii | 0 °C ... +35 °C | +35 °C |
| Temperatura ambientă admisă în timpul functiònarii | -10 °C ... +40 °C | -10 °C ... +40 °C |
| Temperatura ambientă admisă pe perioada depositării | -20 °C ... +70 °C | -20 °C ... +70 °C |
| Accumulatori recomandiţi | GBA 12V... | GBA 12V... |
| (cu exceptiona GBA 12V ≥ 4,0 Ah) | (cu exceptiona GBA 12V ≥ 4,0 Ah) |
| Incârçatoare recomandate | GAL 12... | GAL 12... |
| GAX 18... | GAX 18... |
A) Zona de lucru poate fi limitată din cauza condițiilor de mediu nefavorabile (de exemplu, expunerea directă la radiații solare). B) la 20-25°C C) Valabilă pentru cele patru puncte de încrucișare orizontale. D) Valorile specificate presupun condiții de mediu normale până la favorabile (de exemplu, fără vibrații, fără ceață, fără fum, fără expunerea directă la radiații solare). După variații puternice de temperatură pot apărea abateri de la precizie. E) Acesta se soldează numai cu producerea de reziduuri neconductive, deși, ocazional, se poate produce o conductivitate temporară din cauza formării de condens. F) durate de funcționare mai scurte cu Bluetooth® activat și/sau împreună cu RM 3 G) La aparatele cu Bluetooth® Low Energy, în funcție de model și sistemul de operare, este posibil să nu se poată realiza asocierea. Aparatele cu Bluetooth® trebuie să accepte profilul SPP. H) Raza de acoperire poate varia puternic, în funcție de condițiile exterioare, inclusiv în funcție de receptorul utilizat. În spații închise și din cauza barierelor metalice (de exemplu, pereți, rafturi, valize etc.), raza de acoperire Bluetooth® poate fi considerabil mai mică. I) Acumulatorul litiu-ion și adaptorul pentru baterii AA1 sunt excluse de la IP 54. Pentru identificarea clară a aparatului dumneavoastră de măsură este necesar numărul de serie (18) de pe plăcuța cu date tehnice.
Montarea
Alimentarea cu energie electrică a aparatului de măsură
Aparatul de măsură poate funcționa cu baterii uzuale din comerț sau cu un acumulator litiu-ion Bosch.
Funcționarea cu acumulator
Folosiți numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în aparatul dumneavoastră de măsură.
Observație: Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate
214 Română
maximă a acumulatorului, încărcați complet acumulatorul înainte de prima utilizare.
Pentru introducerea acumulatorului încărcat (15), împingeți-l în compartimentul său (10) până când se fixează sonor în poziție.
Pentru extragerea acumulatorului (15), apăsați tastele de deblocare (13) și scoateți acumulatorul din compartimentul său (10). Nu forțați.
Funcționarea cu baterii
Pentru funcționarea aparatului de măsură se recomandă utilizarea de baterii alcaline.
Introduceți bateriile în adaptorul pentru baterii.
Adaptorul pentru baterii este destinat exclusiv utilizării la aparatele de măsură Bosch prevăzute în acest scop și nu poate fi folosit la sculele electrice.
Pentru introducerea bateriilor, împingeți carcasa (11) adaptorului pentru baterii în compartimentul pentru acumulator (10). Introduceți bateriile în carcasă conform imaginii de pe capacul de închidere (14). Împingeți capacul de închidere deasupra carcasei, până când se fixează sonor.
Pentru extragerea bateriilor (12), apăsați tastele de deblocare (13) ale capacului de închidere (14) și scoateți capacul de închidere. Aveți grijă ca bateriile să nu cadă afară. Țineți în acest scop aparatul de măsură cu compartimentul pentru acumulator (10) îndreptat în sus. Extrageti bateriile. Pentru a scoate carcasa (11) de la compartimentul
pentru acumulator, prindeți-o și scoateți-o afară din aparatul de măsură, apăsând ușor peretele lateral al acestuia. Înlocuiți întotdeauna toate bateriile în același timp. Folosiți numai baterii de aceeași marcă și capacitate.
Scoateți bateriile din aparatul de măsură atunci când urmează să nu-l folosiți pentru o perioadă mai lungă de timp. În cazul depozitării mai îndelungate a aparatului de măsură, bateriile se pot coroda și autodescărca.
Indicatorul stării de încărcare
Indicatorul stării de încărcare (2) prezintă nivelul de încărcare a acumulatorului, respectiv a bateriilor:
| LED Nivel de incârcare |
| Aprindere continuă cu iluminare de culoare verde | 100-75% |
| Aprindere continuă cu iluminare de culoare galben | 75-35% |
| Aprindere fixă în roșu 35-10% |
| Nicio lumină - Accumulator defect |
| - Baterii descârcate |
Când acumulatorul, respectiv bateriile sunt descărcate, luminozitatea liniilor laser se reduce lent. Înlocuiți imediat acumulatorul dacă este defect sau bateriile dacă sunt descărcate.
Înlocuirea bateriei rotunde (consultați imaginea A)
Aparatul de măsură este dotat cu o baterie rotundă (21), astfel încât data și ora pentru funcționarea CAL guard să
poată fi memorate chiar și atunci când nu sunt introduse un acumulator sau o baterie.
Pentru a înlocui bateria rotundă, scoateți acumulatorul, respectiv scoateți complet adaptorul pentru baterii.
Trageți suportul pentru baterii rotunde (22) din compartimentul bateriilor rotunde (23). Scoateți bateria rotundă descărcată (21) și introduceți o baterie rotundă nouă. Respectați polaritatea conform schemei de pe suportul pentru baterii rotunde (polul plus al bateriei rotunde trebuie să fie îndreptat în sus).
Împingeți suportul pentru baterii rotunde (22) cu bateria rotundă introdusă în compartimentul (23). Aveți grijă ca suportul pentru baterii rotunde să fie introdus corect și complet, deoarece în caz contrar nu poate fi asigurată protecția împotriva prafului și a stropilor de apă.
Înainte de prima punere în funcțiune, scoateți folia de protecție a bateriei rotunde (21). Pentru aceasta, procedați la fel ca la înlocuirea bateriei rotunde.
Funcționarea
Punerea în funcțiune
Feriți aparatul de măsură de umiditate și de expunerea directă la radiațiile solare. Nu expuneți aparatul de măsură la temperaturi extreme sau la variații de temperatură. De exemplu, nu-l lăsați pentru perioade lungi de timp în autovehicul. În cazul unor variații mari de temperatură, lăsați aparatul de măsură mai întâi să se stabilizeze și, înainte de reutilizarea acestuia, efectuați întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură”, Pagina 216). În cazul temperaturilor extreme sau al variațiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură. Evitați șocurile puternice sau căderile aparatului de măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuați întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură”, Pagina 216). Deconectați aparatul de măsură atunci când îl transportați. În momentul deconectării, pendulul se blochează deoarece, în caz contrar, acesta s-ar putea deteriora în cazul unor mișcări ample.
Pornirea/Oprirea
Pentru conectarea aparatului de măsură, împingeți comutatorul de pornire/oprire (16) în poziția „on” (pentru lucrul cu dispozitivul de blocare a pendulului) sau în poziția
„on” (pentru lucrul cu sistemul de nivelare automată). Aparatul de măsură emite, imediat după conectare, linii laser prin orificiile de ieșire (1).
Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.
Pentru deconectarea aparatului de măsură, împingeți comutatorul de pornire/oprire (16) în poziția Off. La deconectare, pendulul va fi blocat.
Nu lăsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Celelalte persoane ar putea fi orbite de fasciculul laser.
În cazul depășirii temperaturii de funcționare maxime admise de 40°C se realizează deconectarea de siguranță a diodei laser. După răcire, aparatul de măsură este din nou gata de funcționare și poate fi reconectat.
Dacă temperatura aparatului de măsură se apropie de temperatura de lucru maximă admisă, luminozitatea liniilor laser scade lent.
Aparatul de măsură este protejat împotriva descărcării electrostatice extreme (ESD). Dacă aparatul de măsură este încărcat electrostatic (de exemplu, prin atingerea într-un mediu cu umiditate scăzută a aerului), acesta se deconectează automat. În acest caz, deconectați și reconectați comutatorul de pornire/oprire (16).
Dezactivarea funcției de deconectare automată
Dacă timp de aproximativ 120 de minute nu este apăsată nicio tastă a aparatului de măsură, acesta se deconectează automat pentru a proteja acumulatorii, respectiv bateriile.
Pentru a reconecta aparatul de măsură după deconectarea automată, puteți împinge comutatorul de pornire/oprire (16) mai întâi în poziția „Off”, iar apoi reconectați aparatul de măsură sau puteți apăsa o dată tasta Mod de funcționare laser (7) sau tasta Mod Receptor (5).
Pentru a dezactiva deconectarea automată, țineți apăsată tasta Mod de funcționare laser (7) (cu aparatul de măsură conectat) timp de cel puțin 3 secunde. După dezactivarea funcției de deconectare automată, liniile laser se aprind intermitent scurt în semn de confirmare.
Pentru a activa funcția de deconectare automată, deconectați și conectați din nou aparatul de măsură.
Dezactivarea semnalului sonor
După conectarea aparatului de măsură, semnalul sonor rămâne activ permanent.
Pentru dezactivarea, respectiv activarea semnalului sonor, apăsați simultan tasta Mod de funcționare laser (7) și tasta Mod Receptor (5) și țineți-le apăsate timp de minimum 3 secunde.
Atât la activare, cât și la deactivare sunt emise trei semnale sonore scurte în semn de confirmare.
Aparatul de măsură dispune de mai multe moduri de funcționare, între care se poate comuta în orice moment:
- generarea unui plan laser orizontal,
- generarea unui plan laser vertical,
- generarea a două planuri laser verticale,
- generarea unui plan laser orizontal, precum și a două planuri laser verticale.
După conectare, aparatul de măsură generează un plan laser orizontal. Pentru a comuta modul de funcționare, apăsați tasta Mod de funcționare laser (7).
Toate modurile de funcționare pot fi selectate atât cu nivelarea automată, cât și cu blocarea pendulului.
Modul Receptor
Pentru lucrul cu receptorul laser (29), modul Receptor trebuie conectat, indiferent de modul de funcționare ales.
În modul Receptor, liniile laser se aprind intermitent cu o frecvență foarte ridicată, putând fi astfel detectate de receptorul laser (29).
Pentru conectarea modului Receptor, apăsați tasta Mod Receptor (5). Indicatorul modului Receptor (6) se aprinde în verde.
Când modul Receptor este conectat, pentru ochiul uman, vizibilitatea liniilor laser este diminuată. De aceea, pentru lucrul fără receptor laser, deconectați modul Receptor, apăsând din nou tasta Mod Receptor (5). Indicatorul modului Receptor (6) se stinge.
Nivelarea automată
Lucrul cu funcția de nivelare automată
Așază aparatul de măsură pe o suprafață orizontală, fermă și fixează-l pe suportul universal (25) sau pe stativ (32).
Pentru lucrul cu nivelare automată, împingeți comutatorul de pornire/oprire (16) în poziția.
Nivelarea automată compensează automat denivelările în cadrul domeniului de autonivelare de ± 4° . Nivelarea este finalizată imediat ce liniile laser nu se mai mișcă.
Dacă nivelarea automată nu este posibilă, de exemplu, pentru că suprafața de sprijin a aparatului de măsură se abate cu mai mult de 4° de la poziția orizontală, liniile laser vor începe să se aprindă intermitent și în cadență rapidă. Dacă semnalul sonor este activat, este emis un semnal în cadență rapidă.
Așezați în poziție orizontală aparatul de măsură și așteptați ca acesta să se niveleze automat. Atât timp cât aparatul de măsură se încadrează în domeniul de autonivelare de ± 4° fasciculul laser se aprinde permanent, iar semnalul sonor este dezactivat.
În caz de trepidații sau schimbări de poziție în timpul funcționării, aparatul de măsură se nivelează din nou în mod automat. După renivelare, pentru a evita erorile cauzate de comutarea aparatului de măsură, verificați poziția liniilor laser orizontale, respectiv verticale, în raport cu punctele de referință.
Lucrul cu dispozitivul de blocare a pendulului
Pentru lucrul cu dispozitivul de blocare a pendulului, împinge comutatorul de pornire/oprire (16) în poziția "On".
Indicatorul dispozitivului de blocare a pendulului (4) se aprinde cu iluminare de culoare roșie, iar liniile laser se aprind intermitent în cadență lentă.
În timpul lucrului cu dispozitivul de blocare a pendulului, nivelarea automată este dezactivată. Poți ține aparatul de măsură în mână sau îl poți așeza pe un suport înclinat. Liniile
laser nu vor mai fi nivelate și nu vor mai fi neapărat perpendiculare unele în raport cu celelalte.
Comanda de la distanță prin intermediul aplicației „Bosch Levelling Remote App”
Aparatul de măsură este prevăzut cu un modul Bluetooth®, care permite comanda de la distanță cu ajutorul tehnologiei wireless, prin intermediul unui smartphone cu interfață Bluetooth®.
Pentru utilizarea acestei funcții, este necesară aplicația „Bosch Levelling Remote App”. În funcție de dispozitivul mobil utilizat, o puteți descărca dintr-un App Store (Apple App Store, Google Play Store).
Pentru informații privind cerințele de sistem și asocierea Bluetooth, accesați site-ul web Bosch www.bosch-pt.com.
În cazul comenzii de la distanță prin Bluetooth®, din cauza condițiilor slabe de recepție, se pot produce întârzieri între dispozitivul mobil și aparatul de măsură.
Activarea funcției Bluetooth®
Pentru activarea Bluetooth® în vederea comandării de la distanță, apăsați tasta Bluetooth® (9). Asigurați-vă că interfața Bluetooth® a dispozitivului dumneavoastră mobil este activă.
După pornirea aplicației Bosch, se realizează asocierea dintre dispozitivul mobil și aparatul de măsură. Dacă sunt găsite mai multe aparate de măsură active, selectați aparatul de măsură corespunzător. Dacă este găsit un singur aparat de măsură activ, asocierea se realizează automat.
Conexiunea este realizată imediat ce se aprinde indicatorul Bluetooth® (8).
Conexiunea Bluetooth se poate întrerupe din cauza unei distanțe prea mari sau a unor obstacole aflate între aparatul de măsură și dispozitivul mobil, cât și din cauza unor perturbații electromagnetice. În acest caz, indicatorul Bluetooth (8) se aprinde intermitent.
Deconectarea funcției Bluetooth®
Pentru a dezactiva funcția Bluetooth® pentru comanda de la distanță, apăsați tasta Bluetooth® (9) sau deconectați aparatul de măsură.
Funcția de avertizare privind necesitatea de calibrare CAL guard
Senzorii funcției de avertizare privind necesitatea de calibrare CAL guard monitorizează starea aparatului de măsură chiar și atunci când acesta este deconectat. Dacă aparatul de măsură nu este alimentat cu energie electrică de la acumulator sau baterii, un dispozitiv intern de stocare a energiei asigură monitorizarea continuă prin intermediul senzorilor timp de 72 de ore.
Senzorii se activează de la prima punere în funcțiune a aparatului de măsură.
Declanșarea funcției de avertizare privind necesitatea de calibrare
Imediat ce se produce unul dintre următoarele evenimente, funcția de avertizare privind necesitatea de calibrare CAL guard se activează, iar indicatorul CAL guard (3) se aprinde în roșu:
Interval de calibrare expirat (la 12 luni). - Aparatul de măsură a fost depozitat în afara domeniului temperaturilor de depozitare. - Aparatul de măsură a fost supus unor trepidații masive (de exemplu, impact cu solul în urma căderii).
În Bosch Levelling Remote App puteți vizualiza care dintre cele evenimente de calibrare s-a activat. În absența aplicației, această cauză nu poate fi identificată, iar aprinderea indicatorului CAL guard (3) transmite numai necesitatea verificării preciziei de nivelare.
După declanșarea avertizării, indicatorul CAL guard (3) rămâne aprins până când este verificată precizia de nivelare, iar apoi indicatorul este dezactivat.
Procedura în cazul declanșării funcției de avertizare privind necesitatea de calibrare
Verificați precizia de nivelare a aparatului de măsură (vezi „Verificarea preciziei aparatului de măsură“, Pagina 216).
Dacă abaterea maximă nu este depășită la nicio verificare, dezactivați indicatorul CAL guard (3). Pentru aceasta, apăsați simultan tasta mod Receptor (5) și tasta Bluetooth (9) și mențineți-le apăsate timp de cel puțin 3 secunde. Indicatorul CAL guard (3) se stinge.
Dacă la una dintre verificări aparatul de măsură depășește abaterea maximă admisă, predați-l în vederea reparării la un service autorizat Bosch.

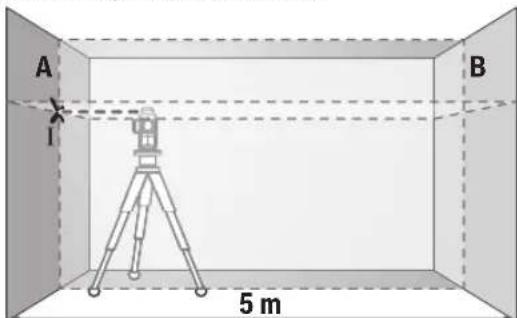

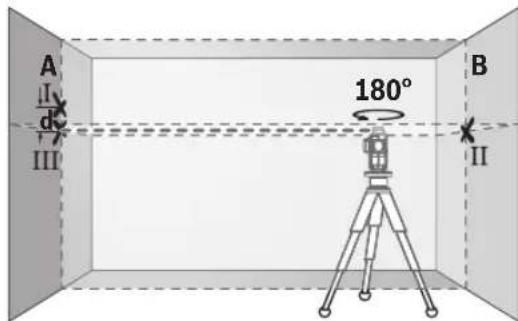

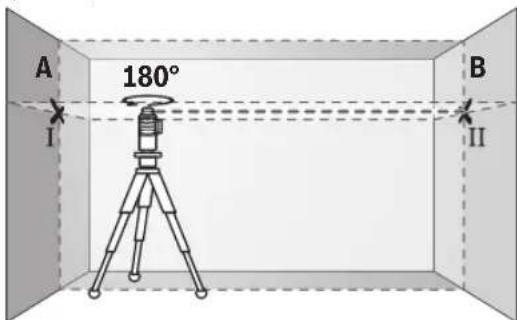

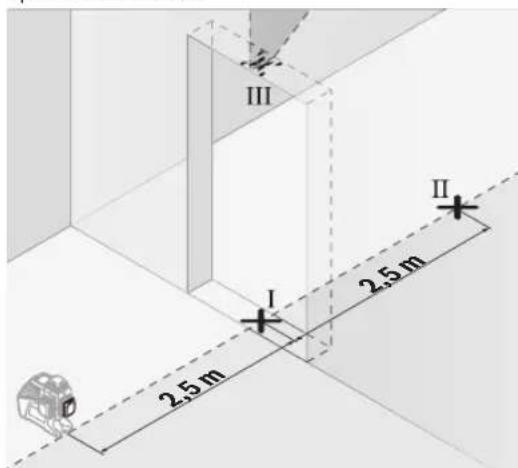

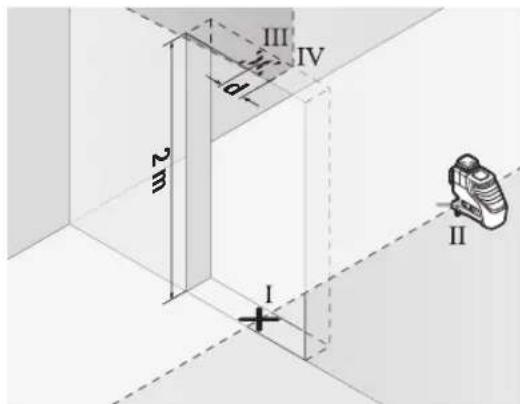

Verificarea preciziei aparatului de măsură
Influențele asupra preciziei
Cea mai mare influență o exercită temperatura ambiantă. În special diferențele de temperatură plecând de la sol în sus pot devia fasciculul laser.
Pentru a minimiza influențele termice cauzate de căldura care se ridică de pe podea, este recomandat ca aparatul de măsură să fie utilizat pe un stativ. În afară de aceasta, așezați, pe cât posibil, aparatul de măsură în centrul suprafeței de lucru.
În afară de influențele exterioare, și influențele specifice aparatului (de exemplu, căderi sau șocuri puternice) pot duce la abateri. De aceea, înainte de a începe lucrul, verificați precizia de nivelare.
Verificați întotdeauna mai întâi precizia de nivelare a liniei laser orizontale, iar apoi precizia de nivelare a liniilor laser verticale.
Dacă la una dintre verificări aparatul de măsură depășește abaterea maximă admisă, predați-l în vederea reparării la un service autorizat Bosch.
Verificarea preciziei de nivelare în plan orizontal a axei transversale
Pentru verificare, este necesar un tronson de măsurare liber de 5 m pe o fundație între doi pereți A și B.
Montați aparatul de măsură aproape de peretele A, pe un stativ sau așezați-l pe o suprafață tare, plană. Puneți în funcțiune aparatul de măsură activând funcția de nivelare automată. Selectați modul de funcționare în care doriți să fie generat un plan laser orizontal, precum și un plan laser vertical în fața aparatului de măsură.
- Îndreptați laserul asupra peretelui apropiat A și lăsați aparatul de măsură să se niveleze. Marcați mijlocul punctului în care se intersectează liniile laser pe perete (punctul I).
- Rotiti la 180° aparatul de măsură, lăsați-l să se niveleze și marcați punctul de intersecție a liniilor laser de pe peretele opus B (punctul II).
- Așezați aparatul de măsură - fără a-l roti - lângă peretele B, conectați-l și lăsați-l să se niveleze.
- Reglați pe înălțime aparatul de măsură (cu ajutorul stativului sau, dacă este necesar, prin sprijinire) astfel încât punctul de intersecție a liniilor laser să se
suprapună din nou cu punctul II marcat anterior pe peretele B.
- Rotiti aparatul de măsură la 180°, fără a modifica înălțimea acestuia. Îndreptați-l pe peretele A astfel încât linia laser verticală să se suprapună peste punctul I marcat. Lăsați aparatul de măsură să se niveleze și marcați punctul de intersecție a liniilor laser pe peretele A (punctul III).
- Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă pe înălțime a aparatului de măsură.
La un tronson de măsurare de 2×5 m = 10 m, abaterea maximă admisă este:
10 m × ±0,2 mm/m = ±2 mm. În consecință, diferența d dintre punctele I și II poate fi de maximum 2 mm.
Verificarea preciziei de nivelare a liniilor verticale
Pentru verificare, aveți nevoie de un gol de ușă, în care (pe fundație), pe ambele laturi ale ușii, să existe câte un loc de cel puțin 2,5 m.
- Așezați aparatul de măsură la o distanță de 2,5 m față de golul de ușă, pe o suprafață tare, plană (nu pe un stativ). Puneți în funcțiune aparatul de măsură activând funcția de nivelare automată. Selectați modul de funcționare în care doriți să fie generată o linie laser verticală în fața aparatului de măsură.
Marcați mijlocul liniei laser verticale pe partea inferioară a golului de ușă (punctul I), la o distanță de 5 m față de celelalte laturi ale golului de ușă, (punctul II), precum și pe marginea superioară a golului de ușă (punctul III).
- Rotiti aparatul de măsură la 180° și reglați-l pe partea cealaltă a golului de ușă direct sub punctul II. Lăsați aparatul de măsură să se niveleze și îndreptați linia laser verticală astfel încât mijlocul acesteia să traverseze exact punctele I și II. Marcați ca punct IV mijlocul liniei laser de pe muchia superioară a golului de ușă. Diferența dintre punctele III și IV marcate reprezintă abaterea efectivă a aparatului de măsură pe verticală.
- Măsurați înălțimea golului de ușă.
Repetați procesul de măsurare pentru cel de-al doilea plan laser vertical. Pentru aceasta, selectați un mod de funcționare în care să fie generat un plan laser vertical în partea laterală adiacentă a aparatului de măsură și rotiți aparatul de măsură la 90° la începutul procesului de măsurare.
Abaterea maximă admisă se calculează după cum urmează: dublul înălțimii golului de ușă × 0,2 mm/m
De exemplu: La o înălțime de 2 m a golului de ușă, abaterea maximă trebuie să fie de
2 × 2 m × ±0,2 mm/m = ±0,8 mm. În consecință, între punctele III și IV trebuie să existe o diferență de cel mult 0,8 mm.
Instrucțiuni de lucru
Utilizați întotdeauna numai mijlocul liniei laser pentru a efectua marcaje. Lățimea liniei laser se modifică odată cu distanța.
Lucrul cu panoul de vizare laser
Panoul de vizare laser (28) optimizează vizibilitatea fasciculului laser în caz de condiții nefavorabile și de distanțe mari.
Suprafața reflectorizantă a panoului de vizare laser (28) optimizează vizibilitatea liniei laser, iar suprafața transparentă permite vizualizarea liniei laser chiar și din partea posterioară a panoului de vizare laser.
Lucrul cu stativul (accesoriu)
Stativul este un suport de măsurare stabil, cu înălțime reglabilă. Puneți aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (20) pe filetul stativului (32) sau pe filetul unui stativ foto uzual din comerț. Pentru fixarea pe un stativ pentru construcții uzual, utilizați orificiul de 5/8" de prindere
pe stativ (19). Fixați prin înșurubare aparatul de măsură cu șurubul de fixare al stativului.
Înainte de a conecta aparatul de măsură, aliniați brut stativul.
Fixarea cu suportul universal (accesoriu) (consultați imaginea C)
Cu ajutorul suportului universal (25) puteți fixa aparatul de măsură, de exemplu, pe suprafețe verticale sau pe materiale magnetizabile. Suportul universal este adecvat și ca stativ de podea și facilitează reglarea pe înălțime a aparatului de măsură.
Atunci când fixați accesoriul pe suprafețe, țineți degetele la distanță de partea posterioară a accesoriului magnetic. Vă puteți prinde degetele din cauza forței de tracțiune puternice a magneților.
Aliniați brut suportul universal (25) înainte de a porni aparatul de măsură.
Lucrul cu receptorul laser (accesoriu) (consultați imaginea C)
În condiții de luminozitate nefavorabilă (mediu iluminat puternic, expunerea directă la radiații solare) și la distanțe mai mari, pentru mai bună detectare a liniilor laser, utilizați receptorul laser (29). Atunci când lucrați cu receptorul laser, porniți modul Receptor (vezi „Modul Receptor”, Pagina 215).
Ochelari pentru laser (accesoriu)
Ochelarii pentru laser filtrează lumina ambientală. Aceasta face ca lumina razei laser să pară mai puternică în ochii utilizatorului.
Nu folosiți ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai bună recunoaștere a razei laser; aceștia nu vă protejează, totuși, împotriva razelor laser.
Nu folosiți ochelarii pentru laser (accesoriu) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protecție UV completă și reduc percepția culorilor.
Exemplu de lucru (consultați imaginile B-G)
Pentru exemple privind posibilitățile de utilizare a aparatului de măsură, consultați paginile grafice.
Întreținere și service
Întreținerea și curățarea
Păstrați întotdeauna curat aparatul de măsură.
Nu cufundați aparatul de măsură în apă sau în alte lichide. Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenți sau solvenți.
Curățați cu regularitate mai ales suprafețele din jurul orificiului de ieșire a laserului și aveți grijă să îndepărtați scamele.
Depozitați și transportați aparatul de măsură numai în geanta de protecție (31), respectiv în valiză (34).
Pentru reparații, expediază aparatul de măsură în geanta de protecție (31), respectiv în valiză (34).
Serviciu de asistență tehnică post-vânzări și consultanță clienți
Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informațiile privind piesele de schimb, poți de asemenea să accesezi:
Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriile acestora.
În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.
România
Robert Bosch SRL
PT/MKV1-EA
Mai multe adrese ale unităților de service sunt disponibile la:
În cazul transportului de mărfuri periculoase (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.
Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.
Eliminarea
Aparatele de măsură, acumulatorii/bateriile, accesoriile și ambalajele trebuie să fie predate la un centru de reciclare.
Nu aruncați aparatele de măsură și bateriile în gunoiul menajer!
Numai pentru statele membre UE:
Conform Directivei Europene 2012/19/UE privind deșeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, aparatele de măsură scoase din uz și, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau uzate trebuie colectate separat și predate la un centru de reciclare ecologică.
În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.
Acumulatori/baterii:
Li-Ion:
Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 219).
Indicații de siguranță
Pentru a lucra cu dispozitivul de măsurare în siguranță, trebuie să citiți și să respectați toate indicațiile. Dacă dispozitivul de măsurare este utilizat în mod necorespunzător,
dispozitivele de protecție încorporate pot fi compromise. Nu lăsați niciodată plăcuțele de avertizare de pe dispozitivul de măsurare să devină ilizibile. PĂSTRAȚI ÎNTOTDEAUNA ACESTE INDICAȚII ȘI PREDAȚI-LE ÎMPREUNĂ CU DISPOZITIVUL DE MĂSURARE.
Atenție – dacă se utilizează alte accesorii sau se efectuează alte lucrări de reglare sau calibrare decât cele specificate, poate apărea o radiație periculoasă. Dispozitivul de măsurare este livrat cu o plăcuță de avertizare cu laser (ilustrată pe pagina cu reprezentarea dispozitivului de măsurare). Dacă textul plăcuței de avertizare nu este în limba dumneavoastră, lipiți peste el autocolantul cu textul în limba dumneavoastră.
Nu îndreptați fasciculul laser către persoane sau animale și evitați să priviți direct în fasciculul laser sau în reflexia acestuia. Astfel puteți orbi persoane, puteți provoca accidente sau puteți deteriora ochii.
Dacă radiația laser vă lovește ochii, închideți ochii și îndepărtați imediat capul din fascicul.
Nu efectuați modificări la echipamentul laser. Nu utilizați ochelarii de protecție laser (accesorii) ca ochelari de protecție. Ochelarii de protecție laser servesc pentru o mai bună recunoaștere a fasciculului laser; nu protejează împotriva radiației laser. Nu utilizați ochelarii de protecție laser (accesorii) ca ochelari de soare sau în trafic. Ochelarii de protecție laser nu oferă protecție completă împotriva razelor UV și reduc percepția culorilor. Lăsați dispozitivul de măsurare să fie reparat numai de personal calificat și numai cu piese de schimb originale. Astfel se garantează menținerea siguranței dispozitivului de măsurare. Nu lăsați dispozitivul de măsurare nesupravegheat în timpul funcționării; acesta poate fi deteriorat de alte persoane sau de animale. Nu lucrați cu dispozitivul de măsurare în medii cu pericol de explozie, în care există lichide, gaze sau praf inflamabile. În dispozitivul de măsurare pot apărea scântei care pot aprinde praful sau vaporii. Nu deschideți acumulatorul. Există pericol de scurtcircuit. În caz de deteriorare sau utilizare necorespunzătoare a acumulatorului, pot scăpa vapori. Asigurați o ventilație adecvată și, în caz de disconfort, consultați medicul. Vaporii pot irita căile respiratorii. În caz de utilizare incorectă sau deteriorare a acumulatorului, poate scurge electrolit. Evitați contactul cu acesta. Dacă electrolitul intră în contact cu pielea, spălați zona cu multă apă. Dacă electrolitul intră în ochi, consultați imediat un medic.
Electrolitul poate provoca arsuri ale pielii.
Acumulatorul poate fi deteriorat de obiecte ascuțite, de exemplu unghii, șurubelnițe sau de șocuri. Poate fi provocat un scurtcircuit. Acumulatorul poate fi încărcat, descărcat, exploda sau se poate supraîncălzi. Nu aruncați acumulatorii nefolosiți în foc sau în apropierea obiectelor metalice, de exemplu agrafe, monede, chei, cuie, șuruburi etc. Acestea pot provoca un scurtcircuit. Consecințele scurtcircuitului pot fi arsuri sau incendiu. Utilizați acumulatorul numai în produsele producătorului. Numai astfel este protejat împotriva pericolelor de supraîncărcare. Încărcați acumulatorii numai cu dispozitivele de încărcare recomandate de producător.
Producătorul. Când utilizați dispozitivul de încărcare pentru încărcarea acumulatorului, există pericol de incendiu.
Nu expuneți acumulatorul la temperaturi ridicate, de exemplu din cauza razelor solare directe, foc, murdărie, umiditate și umezeală. Există pericol de explozie și scurtcircuit.
AVERTISMENT
Bateriile buton nu trebuie să ajungă în mâinile copiilor. Bateriile buton sunt periculoase.
Bateriile buton nu trebuie niciodată înghițite sau introduse în alte deschideri ale corpului. Dacă există suspiciunea că o baterie buton a fost înghițită sau introdusă într-o deschidere a corpului, solicitați imediat asistență medicală. Înghițirea unei baterii buton poate provoca leziuni interne grave și moarte în decurs de 2 ore. La înlocuirea bateriei buton, aveți grijă la manipularea corectă a operațiunii. Există pericol de explozie. Utilizați numai baterii buton, conform acestui manual de instrucțiuni. Nu utilizați alte baterii buton sau altă sursă de curent. Nu încercați să reîncărcați bateria buton și nu provocați un scurtcircuit între borne. Bateria buton poate să curgă, să explodeze, să se încălzească și să provoace răniri persoanelor. Aruncați bateriile buton uzate conform reglementărilor. Bateriile buton uzate pot să curgă, să deterioreze produsul sau să provoace răniri. Nu aruncați bateriile buton în foc și nu le expuneți la căldură. Bateria buton poate să curgă, să explodeze, să se încălzească și să provoace răniri persoanelor. Aveți grijă să nu deteriorați bateria buton și nu încercați să o dezasamblați. Bateria buton poate să curgă, să explodeze, să se încălzească și să provoace răniri persoanelor. Nu permiteți deteriorarea bateriei buton și nu o introduceți în contact cu apa. Lichidul scurs din baterie poate fi inflamabil, ceea ce poate provoca incendiu, explozie sau răniri. Nu utilizați instrumentul de măsurare dacă clema pentru prinderea bateriei buton (22) nu se poate închide. Scoateți bateria buton și predați instrumentul electric pentru reparații. Efectuarea oricărei operațiuni de măsurare (de exemplu, montarea, tehnică
Nu aruncați bateriile obișnuite la gunoiul menajer. Există pericol de explozie dacă bateriile sunt aruncate în foc.
Avertisment: Măsurătorile pot produce semnale sonore puternice. Purtați întotdeauna protecție auditivă. Semnalul sonor poate afecta auzul.
Nu așezați instrumentul de măsură în apropierea implanturilor sau a dispozitivelor medicale, cum ar fi stimulatoarele cardiace sau pompele de insulină. Câmpul magnetic al instrumentului de măsură poate perturba funcționarea implanturilor sau a dispozitivelor medicale.
Instrumentul de măsură trebuie păstrat la o distanță sigură față de suporturile magnetice de informații și de dispozitivele cu câmp magnetic. Din cauza influenței câmpului magnetic, instrumentul de măsură poate cauza pierderi ireversibile de informații. Instrumentul de măsură trebuie ferit de interferențe. Trebuie să se respecte eventualele restricții, de ex. în avion sau în spitale.
Denumirea Bluetooth și elementele grafice (logo) sunt mărci comerciale înregistrate ale Bluetooth SIG, Inc. Utilizarea acestei denumiri și a elementelor grafice de către Robert Bosch Power Tools GmbH se face sub licență. Atenție! Utilizarea instrumentului de măsură cu Bluetooth este posibilă în apropierea altor dispozitive, avioane și aparate medicale (de ex. stimulatoare cardiace, aparate auditive). Nu se poate exclude complet o influență asupra oamenilor și animalelor. Nu utilizați instrumentul electric cu Bluetooth activat în apropierea dispozitivelor medicale, a benzinăriilor, a instalațiilor chimice, a zonelor cu pericol de explozie și a materialelor explozive. Nu utilizați instrumentul electric cu Bluetooth activat în avioane. Evitați utilizarea prelungită în imediata apropiere a corpului.
Descrierea produsului și specificații
Numerele din imagini se referă la ilustrațiile din paginile de la începutul manualului de utilizare.
Utilizarea conform destinației
Instrumentul de măsură este destinat pentru determinarea și verificarea liniilor orizontale și verticale.
Instrumentul de măsură este potrivit pentru lucrul în interior și în exterior.
Acest produs este un dispozitiv laser de consum conform EN 50689.
Elemente ilustrate
Numerotarea elementelor se referă la ilustrația instrumentului de măsură de pe pagina cuprinsă la început.
(1) OTBOP за изходящата държава (2) Състояние на зареждане на акумулаторната батерия/батерии (3) Индикатор CAL guard (4) Индикация за халогенно аретиране (5) Бутон за режим с приемник (6) Индикатор за режим приемник (7) Бутон за режим на работа на лазера (8) Индикация за връзка Bluetooth® (9) Бутон Bluetooth® (10) Гнездо за акумулаторната батерия (11) Блок за батерия (12) Батерия (13) Бутон за отключване на акумулаторната батерия/адаптер (14) Капак за затваряне на адаптер за батерия (15) Акумулаторна батерия (16) Пусков прекъсвач (17) Предупредителна табелка за лазерен лъч (18) Сериен номер (19) Гнездо за монтиране към статив 5/8" (20) Гнездо за статив 1/4" (21) Бутонна батерия (22) Скоба за захващане на бутонна батерия (23) Гнездо за бутонна батерия (24) Магнит (25) Универсална дръжка (26) Въртяща се платформа (27) Дистанционно управление (28) Лазерна мерна плоча (29) Лазерен приемник (30) Място за батерия (31) Предпазител (32) Статив (33) Телескопична антена (34) Куфар (35) Блок
Изображенията на фигурите и описаните допълнителни принадлежности не са включени в стандартната комплектовка на уреда. Изчерпателен списък на допълнителните принадлежности можете да намерите в каталога или за допълнителни принадлежности.
Технически данни
| Линец постору GLL 3-80 C GLL 3-80 CG |
| Каталожен Homep | 3601 K63 R.. | 3601 K63 T.. |
| РавOTHA зонаA) | | |
| - Стандарно 30 m 30 m | | |
| - В реким лазерен п riемнок 25 m 25 m | | |
| - С пазерен п riемнок 5-120 m 5-120 m | | |
| Точность на поселларе(B)(C)(D) | ±0,2 mm/m ±0,2 mm/m | |
| Оьхbat на豌оматчно поселларе ±4° ±4° | | |
| Вре'mе за поселларе < 4 s < 4 s | | |
| Мамс. равOTHA височина над базова-ta височина | 2000 m 2000 m | |
| Отуостителна влажноct макс. 90% | 90% | |
| Стоени на за劈раяп'veе съласноIEC 61010-1 | 2E) | 2E) |
| Клас пазер | 2 | 2 |
| Тил пазер | < 10 mW, 630-650 nm | < 10 mW, 500-540 nm |
| С6 | 10 | 10 |
| Диевриcentина на поселларе линия | 50 × 10 mrad (плень bгел) | 50 × 10 mrad (плень bгел) |
| Най-mалka подьжителноct на по-
пунсан | 1/10000 s | 1/10000 s |
| Имухлесна чебота | | |
| - Рабota等相关 разимс с посemнik | 23 kHz | 23 kHz |
| - Рабota в разимс с посemнik | 10 kHz | 10 kHz |
| Съвмостимп лазерни посemнizii | LR 6, LR 7 | LR 7 |
| Поставка за сстин | 1/4", 5/8" | 1/4", 5/8" |
| Зхраразвае на посemрвателся урeded | | |
| - Акумалatorна посelрпя (лNTHEBO-
ионна) | 12 V | 12 V |
| - Бaterи (алкално-mангаови) | 4 × 1,5 V LR6 (AA) (садалтетаобate-
ри) | 4 × 1,5 V LR6 (AA) (садалтетаобate-
ри) |
| - Буферна посelрпя (БуTONHа посel-
ри) | CR2032 (лNTHEВа посelрпя 3 V) | CR2032 (лNTHEВа посel-
ри 3 V) |
| Вре'mе на пос特别是在 сизурпя | 8 h | 6 h |
| - С akумалatorна посelрпя | 6 h | 4 h |
| Bluetooth® посelрвателен урeded | | |
| - Съвмостимоct | Bluetooth® 4.0 (Low Energy) | Bluetooth® 4.0 (Low Energy) |
| - Диапазон на сигналу макс. | 30 m H) | 30 m H) |
| - Рабoting чебтоен обхот | 2402-2480 MHz | 2402-2480 MHz |
| - Моцноct на посelчане, макс. | < 1 mW | < 1 mW |
| Bluetooth® смарфон | | |
| - Съвмостимоct | Bluetooth® 4.0 (Low Energy) | Bluetooth® 4.0 (Low Energy) |
| - Операцонна сисема Android 6 (и по-
нова) | iOS 11 (и по-
нова) | Android 6 (и по-
нова) |
| | iOS 11 (и по-
нова) |
Линеен лазер GLL 3-80 C GLL 3-80 CG
| Maca sbflacno EPTA-Procedure 01:2014 |
| -C akymatopha 6aaterma 0,90 kg 0,90 kg |
| -C 6aaterma 0,86 kg 0,86 kg |
| Размери (дьлжина × Шерпina × Вис-
чига) | 162 × 84 × 148 mm | 162 × 84 × 148 mm |
| Вид зашита1 | IP54 (заша срочу поронквае на
прах и нальсквае с вODE) | IP54 (заша срочу поронквае на
прах и нальсквае с вODE) |
| П repынела Tempepatура на
okonнatable среа по зараздаоe | 0°C ... +35°C | +35°C |
| Дорystima Tempepatура на okonнatable
среа по вреема на работa | -10°C ... +40°C | -10°C ... +40°C |
| Дорystima Tempepatура на okonнatable
среа по вреема на сбханенье | -20°C ... +70°C | -20°C ... +70°C |
| П repынела akymatopha 6aaterma
риги | GBA 12V... | GBA 12V... |
| (c Изklюсане на GBA 12V ≥ 4,0 Ah) | (c Изklюсане на GBA 12V ≥ 4,0 Ah) |
| П repынела заради устрист-
ва | GAL 12... | GAL 12... |
| GAX 18... | GAX 18... |
A) При неблагоприятни условия (напр. непосредствен слънчев лъч) работният диапазон може да е по-малък. B) при 20-25°C C) Важно по центъра на хоризонталните точки на кръстосване. D) Посочените стойности предполагат нормални до благоприятни условия на околната среда (напр. без вятър, без мъгла, без дим, без директен слънчев блясък). След силни температурни колебания може да се появят отклонения в точността. E) Има само индиректно замерване, при което е възможно да се очаква временно прекъсване на проводимостта поради конденз. F) по-къси времена на работа при Bluetooth® режим и/или при работа с RM 3 G) Bluetooth-R.Low-Energy устройства според модела и операционната система може да не е възможно изграждане на връзка. Bluetooth устройството трябва да поддържа профил SPP. H) Обхватът може да се измени в широки граници в зависимост от конкретните условия, включително и от използваното устройство. В затворени помещения и през прегради (напр. стени, шкафове, куфари и др.) обхватът на Bluetooth сигнал може да бъде значително малък. I) ПИТАНЕ-индикатор за акумулаторна батерия/адаптер: Вижте изключението от P54. За еднозначно идентифициране на вашия измервателен уред използвайте серийния номер (18) на табелката на уреда.
Монтиране
Захранване на измервателния инструмент
