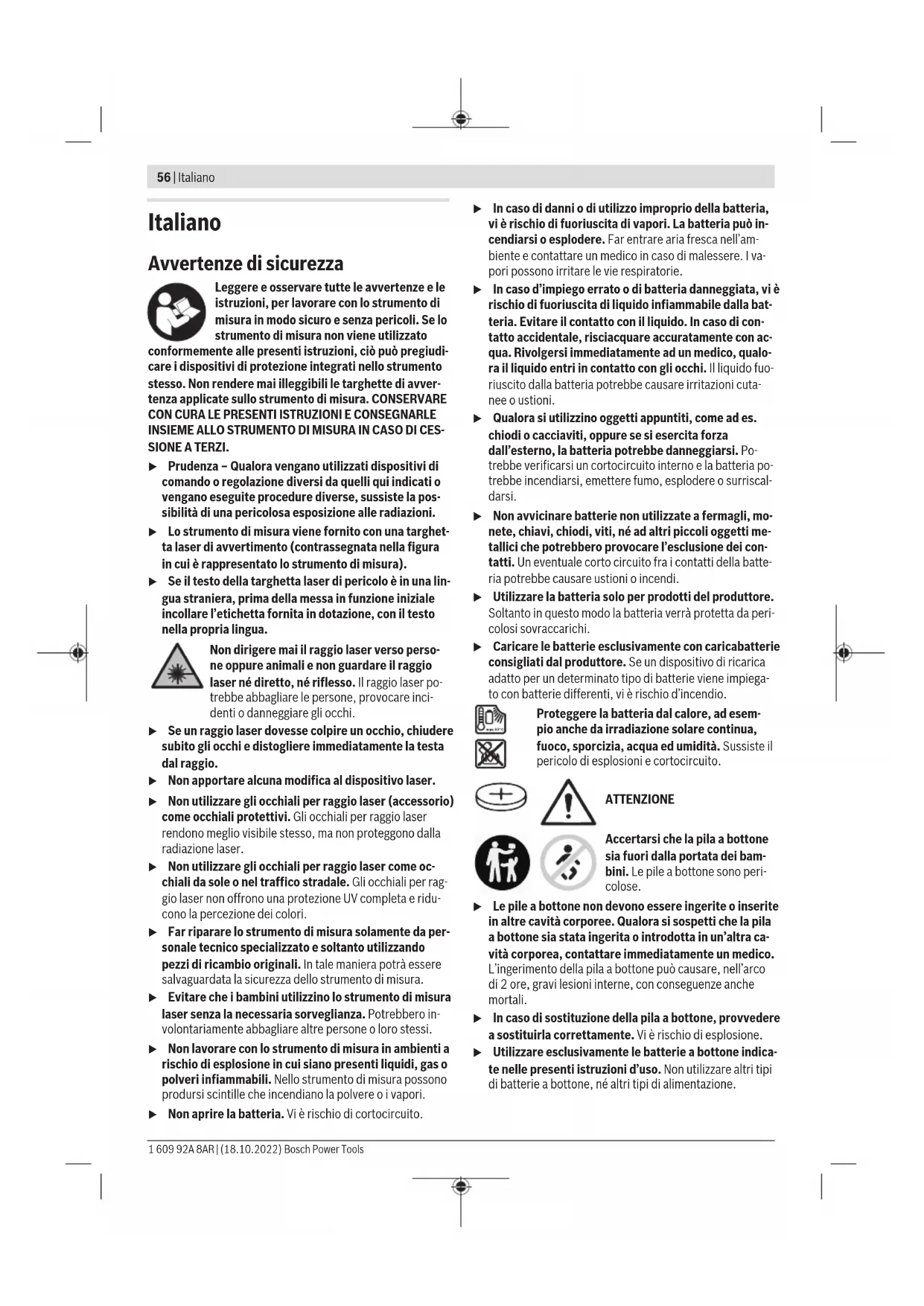

MANUALE UTENTE GLL 380 C Professional BOSCH

(17) (18) (19) (20) (17) (17)

(13) Tasto di sbloccaggio batteria/adattatore batteria

(14) Calotta di chiusura adattatore pile

(16) Interruttore di avvio/arresto (17) Targhetta di pericolo raggio laser (18) Numero di serie (19) Attacco treppiede da 5/8" (20) Attacco treppiede da 1/4" (21) Pila a bottone (22) Supporto pila a bottone Bosch Power Tools 1 609 92A 8AR | (18.10.2022)58 | Italiano (23) Scomparto pila a bottone (24) Magnete

(25) Supporto universale

(26) Piattaforma ruotabile

(28) Pannello di mira per laser

(29) Ricevitore laser

(30) Occhiali per raggio laser

(31) Custodia protettiva

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Livella laser a linee GLL 3-80 C GLL 3-80 CG Codice prodotto 3 601 K63 R.. 3601K63T.. Raggio d’azione

– Standard 30m 30m – In modalità Ricevitore 25m 25m – Con ricevitore laser 5–120m 5–120m Precisione di livellamento B)C)D) ±0,2mm/m ±0,2mm/m Campo di autolivellamento ±4° ±4° Tempo di livellamento <4s <4s Altitudine d’impiego max. sul livello del mare 2.000m 2.000m Umidità atmosferica relativa max. 90% 90% Grado di contaminazione secondo IEC61010-1

Classe laser 2 2 Tipo di laser <10mW, 630–650nm <10mW, 500–540nm C₆ 10 10 Divergenza linea laser 50×10mrad (angolo giro) 50×10mrad (angolo giro) Durata minima degli impulsi 1/10000s 1/10000s Frequenza di impulso – Funzionamento senza modalità rice- vitore 23kHz 23kHz – Funzionamento in modalità ricevito-

10kHz 10kHz Ricevitori laser compatibili LR6, LR7 LR7 Attacco treppiede 1/4", 5/8" 1/4", 5/8" Alimentazione strumento di misura – Batteria (al litio) 12V 12V – Pile (alcaline al manganese) 4×1,5V LR6(AA) (con adattatore pile) 4×1,5V LR6(AA) (con adattatore pile) – Batteria (pila a bottone) CR2032 (batteria al litio da 3V) CR2032 (batteria al litio da 3V) Tempo di funzionamento con 3piani laser

– Con batteria 8h 6h – Con pile 6h 4h Strumento di misura Bluetooth® – Compatibilità Bluetooth®4.0 (LowEnergy)

– Raggio d’azione max. del segnale 30m

1 609 92A 8AR | (18.10.2022) Bosch Power ToolsItaliano | 59 Livella laser a linee GLL 3-80 C GLL 3-80 CG – Campo di frequenza di funziona- mento 2402–2480MHz 2402–2480MHz – Potenza di trasmissione max. <1mW <1mW Smartphone Bluetooth® – Compatibilità Bluetooth®4.0 (LowEnergy)

– Sistema di funzionamento Android6 (e versioni successive) iOS11 (e versioni successive) Android6 (e versioni successive) iOS11 (e versioni successive) Peso secondo EPTA-Procedure01:2014 – Con batteria 0,90kg 0,90kg – Con pile 0,86kg 0,86kg Dimensioni(lunghezza× larghezza× altezza) 162× 84× 148mm 162× 84× 148mm Grado di protezione

IP54 (protezione contro la polvere e glischizzi d’acqua) IP54 (protezione contro la polvere e glischizzi d’acqua) Temperatura ambiente consigliata in fase di ricarica 0°C…+35°C 0°C…+35°C Temperatura ambiente consentita du- rante il funzionamento –10°C…+40°C –10°C…+40°C Temperatura ambiente consentita per lo stoccaggio –20°C…+70°C –20°C…+70°C Batterie consigliate GBA 12V… (eccetto GBA12V ≥4,0Ah) GBA 12V… (eccetto GBA12V ≥4,0Ah) Caricabatterie consigliati GAL 12… GAX 18… GAL 12… GAX 18… A) In caso di condizioni ambientali sfavorevoli (ad es. irradiazione solare diretta), il raggio d’azione potrà risultare ridotto.

con 20–25°C C) Valido nei quattro punti di incrocio orizzontali. D) I valori indicati presuppongono condizioni ambientali normali e/o favorevoli (ad esempio assenza di vibrazioni, nebbia, fumo, nessuna irra- diazione solare diretta). In seguito a violente oscillazioni di temperatura è possibile che si riscontrino perdite di precisione. E) Presenza esclusivamente di contaminazioni non conduttive, ma che, in alcune occasioni, possono essere rese temporaneamente condutti- ve dalla condensa. F) In modalità Bluetooth® e/o in combinazione con RM 3, i tempi di funzionamento sono inferiori G) In caso di dispositivi Bluetooth® con tecnologia Low Energy, con alcuni modelli e sistemi operativi potrebbe non essere possibile stabilire la connessione. I dispositivi Bluetooth® dovranno supportare il profilo SPP. H) In base alle condizioni esterne, incluso il tipo di ricevitore utilizzato, il raggio d’azione può variare notevolmente. All’interno di ambienti chiu- si e in presenza di barriere metalliche (ad es. pareti, scaffali, valigie ecc.), il raggio d’azione del segnale Bluetooth® può risultare molto infe- riore.

I) La batteria al litio e l’adattatore pile AA1 sono esclusi dal grado IP54.

Per un’identificazione univoca dello strumento di misura, consultare il numero di serie (18) riportato sulla targhetta identificativa. Montaggio Alimentazione strumento di misura Lo strumento di misura è alimentabile con normali pile, op- pure con una batteria al litio Bosch. Funzionamento con batteria u Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatteria sono adatti al- le batterie al litio utilizzate nel vostro strumento di misura. Avvertenza: a causa delle norme internazionali per il tra- sporto, le batterie al litio vengono fornite parzialmente cari- che. Per assicurare la piena potenza della batteria, ricaricar- la completamente prima dell’impiego iniziale. Per inserire la batteria (15) carica, spingerla nel relativo va- no (10) sino a farla scattare udibilmente in posizione. Per estrarre la batteria (15), premere i tasti di sbloccaggio (13) ed estrarre la batteria dal relativo vano (10). Durante questa operazione, non esercitare forza. Funzionamento con pile Per l’impiego dello strumento di misura si raccomanda di uti- lizzare pile alcaline al manganese. Le pile andranno inserite nell’apposito adattatore. Bosch Power Tools 1 609 92A 8AR | (18.10.2022)60 | Italiano u L’adattatore pile è destinato al solo impiego negli stru- menti di misura Bosch previsti e non andrà utilizzato con elettroutensili. Per inserire le pile, spingere il rivestimento (11) dell’adatta- tore pile nel vano batteria (10). Inserire le batterie nel rive- stimento conformemente all’immagine sulla calotta di chiu- sura (14). Spingere la calotta di chiusura sul rivestimento fi- no a farla scattare udibilmente in sede. Per estrarre le pile (12), premere i tasti di sbloccaggio (13) della calotta di chiusura (14) ed estrarre la calotta stessa. Prestare attenzio- ne a non far cadere le pile. A tale scopo, tenere lo strumento di misura con il vano batteria (10) rivolto verso l’alto. Prelevare le pile. Per rimuo- vere il rivestimento interno (11) dal vano bat- teria, afferrare il rivestimento ed estrarlo dallo strumento di misura, esercitando una leggera pressione sulla parete laterale. Sostituire sempre tutte le pile contemporaneamente. Utiliz- zare esclusivamente pile dello stesso produttore e con la stessa capacità. u Se lo strumento di misura non viene impiegato per lun- ghi periodi, rimuovere le pile dallo strumento stesso. Qualora le batterie rimangano per lungo tempo all’interno dello strumento di misura si possono verificare fenomeni di corrosione e di autoscaricamento. Indicatore del livello di carica L’apposito indicatore(2) mostra il livello di carica della bat- teria, o delle pile: LED Livello di carica Luce fissa verde 100–75% Luce fissa gialla 75–35% Luce continua rossa 35–10% Nessuna luce – Batteria difettosa – Batterie scariche Quando la batteria o le pile inizieranno a scaricarsi, la lumi- nosità delle linee laser si ridurrà lentamente. Qualora la batteria sia difettosa, oppure le pile siano scari- che, sostituirla/-e immediatamente. Sostituzione della pila a bottone (vederefig.A) Lo strumento di misura è dotato di una pila a bottone(21), in modo che la data e l’ora per la funzione CAL guard possa- no essere memorizzate anche senza la batteria o le pile inse- rite. Per sostituire la pila a bottone, estrarre la pila o l’intero adat- tatore batterie. Togliere il supporto della pila a bottone(22) dallo scomparto pila a bottone(23). Prelevare la pila a bottone scarica(21) ed inserirne una nuova. Prestare attenzione alla corretta po- larità, attenendosi allo schema riportato sul supporto pila a bottone (il polo positivo della pila a bottone dovrà essere ri- volto in alto). Inserita la pila a bottone, spingere il relativo supporto(22) nello scomparto(23). Accertarsi che il supporto pila a botto- ne sia introdotto in modo completo e corretto, poiché, in ca- so contrario, la protezione da polvere ed acqua non sarebbe garantita. Alla prima messa in funzione, rimuovere la pellicola protetti- va della pila a bottone(21). Per farlo, procedere come indi- cato per la sostituzione della pila a bottone. Utilizzo Messa in funzione u Proteggere lo strumento di misura da liquidi e dall’esposizione diretta ai raggi solari. u Non esporre lo strumento di misura a temperature o ad oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all’interno dell’auto. In caso di considerevoli oscillazioni di temperatura, lasciare che lo strumento di misura raggiunga la normale temperatura e, prima di procedere con ulteriori lavorazioni, eseguire sempre una verifica della precisione (vedi «Verifica della precisione dello strumento di misura», Pagina62). Temperature oppure sbalzi di temperatura estremi posso- no pregiudicare la precisione dello strumento di misura. u Evitare di urtare violentemente o di far cadere lo stru- mento di misura. Qualora lo strumento di misura abbia subito forti influssi esterni, prima di riprendere il lavoro andrà sempre effettuata una verifica della precisione (ve- di «Verifica della precisione dello strumento di misura», Pagina62). u Spegnere lo strumento di misura, quando occorra tra- sportalo. Spegnendo lo strumento, viene bloccata l’unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti. Accensione/spegnimento Per accendere lo strumento di misura, spostare l’interrutto- re di accensione/spegnimento(16) in posizione « On» (per lavori senza bloccaggio dell’unità oscillante), oppure in posizione « On» (per lavori con il livellamento automati- co). Subito dopo l’accensione, lo strumento di misura proiet- terà linee laser dalle aperture di uscita(1). u Non dirigere mai il raggio laser su persone oppure su animali e non rivolgere lo sguardo in direzione del rag- gio laser stesso, neanche da grande distanza. Per spegnere lo strumento di misura, spingere l’interruttore di accensione/spegnimento (16) in posizione Off. In fase di spegnimento, l’unità oscillante verrà bloccata. u Non lasciare incustodito lo strumento di misura quan- do è acceso e spegnerlo sempre dopo l’uso. Altre per- sone potrebbero essere abbagliate dal raggio laser. Qualora venga superata la temperatura massima di funziona- mento ammessa, pari a 40°C, lo strumento verrà spento, per proteggere il diodo laser. Una volta raffreddato, lo stru- mento di misura sarà nuovamente pronto al funzionamento e potrà essere nuovamente acceso. 1 609 92A 8AR | (18.10.2022) Bosch Power ToolsItaliano | 61 Se la temperatura dello strumento di misura si avvicinerà al valore massimo di funzionamento ammesso, la luminosità delle linee laser verrà lentamente ridotta. Lo strumento di misura è protetto dallo scaricamento elet- trostatico estremo (Electro Static Discharge – ESD). Se lo strumento di misura è caricato elettrostaticamente (per esempio in caso di contatto in un ambiente con bassa umidi- tà), si spegne automaticamente. In questo caso spegnere e riaccendere l’interruttore di avvio/arresto(16). Disattivazione dello spegnimento automatico Se per circa 120min non verrà premuto alcun tasto sullo strumento di misura, lo strumento stesso si spegnerà auto- maticamente, per salvaguardare la batteria o le pile. Per riaccendere lo strumento di misura dopo lo spegnimento automatico, si potrà dapprima azionare l’interruttore di ac- censione/spegnimento (16) e portarlo in posizione «Off», per poi riaccendere lo strumento di misura, oppure premere una singola volta il tasto di modalità Laser (7) o il tasto di modalità Ricevitore (5). Per disattivare lo spegnimento automatico, a strumento di misura acceso, mantenere premuto il tasto di modalità Laser (7) per almeno 3 secondi. Quando lo spegnimento automati- co sarà stato disattivato, le linee laser lampeggeranno breve- mente, a scopo di conferma. Per attivare lo spegnimento automatico, spegnere lo stru- mento di misura e riaccenderlo. Disattivazione del segnale acustico All’accensione dello strumento di misura, il segnale acustico sarà sempre attivo. Per disattivare o attivare il segnale acustico, premere con- temporaneamente il tasto di modalità Laser (7) e il tasto di modalità Ricevitore (5), mantenendoli premuti per almeno 3secondi. Sia in caso di attivazione che di disattivazione si avvertiranno tre brevi segnali acustici a conferma. Modalità Lo strumento di misura dispone di varie modalità, commuta- bili in qualsiasi momento: – Proiezione di un piano laser orizzontale; – Proiezione di un piano laser verticale; – Proiezione di due piani laser verticali; – Proiezione di un piano laser orizzontale e di due piani la- ser verticali. All’accensione, lo strumento di misura proietterà un piano la- ser orizzontale. Per commutare modalità, premere il tasto di modalità Laser (7). Tutte le modalità operative sono selezionabili sia con il livel- lamento automatico, sia.con il bloccaggio dell’unità oscillan- te. Modalità Ricevitore Per poter utilizzare il ricevitore laser (29), la modalità Ricevi- tore dovrà essere attiva, indipendentemente dalla modalità selezionata. In modalità Ricevitore, le linee laser lampeggeranno a fre- quenza molto elevata, diventando così rilevabili dal ricevito- re laser (29). Per attivare la modalità Ricevitore, premere il relativo tasto (5). L’indicatore di modalità Ricevitore (6) si accenderà con luce verde. Per l’occhio umano, la visibilità delle linee laser sarà ridotta, a modalità Ricevitore attivata. Per l’impiego senza ricevitore laser, disattivare pertanto la modalità Ricevitore, premendo nuovamente il relativo tasto (5). L’indicatore di modalità Ri- cevitore (6) si spegnerà. Livellamento automatico Utilizzo del livellamento automatico Collocare lo strumento di misura su un fondo orizzontale e solido e fissarlo sul supporto universale(25) oppure sul treppiede(32). Per l’impiego con livellamento automatico, spingere l’inter- ruttore di accensione/spegnimento (16) in posizione « On». Il livellamento automatico compenserà automaticamente le irregolarità, entro il campo di autolivellamento di ±4°. Il livel- lamento sarà terminato quando le linee laser cesseranno di spostarsi. Se il livellamento automatico non è possibile, ad es. perché la superficie d’appoggio dello strumento di misura differisce di oltre 4° dalla linea orizzontale, le linee laser inizieranno a lampeggiare velocemente. A segnale acustico attivo, verrà emesso un segnale a frequenza rapida. Posizionare lo strumento di misura orizzontalmente ed atten- dere l’autolivellamento. Non appena lo strumento di misura si troverà nel campo di autolivellamento di ±4°, i raggi laser passeranno a luce fissa ed il segnale acustico verrà disattiva- to. In caso di vibrazioni o variazioni di lunghezza durante il fun- zionamento, il livellamento dello strumento di misura verrà ripetuto automaticamente. Dopo un nuovo livellamento, ve- rificare la posizione della linea laser orizzontale o verticale ri- spetto ai punti di riferimento, in modo da evitare errori cau- sati da spostamenti dello strumento di misura. Lavorare con il bloccaggio dell’unità oscillante Per l’impiego con il bloccaggio dell’unità oscillante, spostare l’interruttore di accensione/spegnimento(16) in posizione « On». L’indicatore di bloccaggio dell’unità oscillante(4) si illumina di rosso e le linee laser lampeggiano in modo conti- nuo e lentamente. In caso di lavori con il bloccaggio dell’unità oscillante il livel- lamento automatico è disattivato. È possibile utilizzare lo strumento di misura a mano libera, oppure sistemarlo su di un supporto idoneo. Le linee laser non vengono più livellate e non sono più necessariamente perpendicolari fra loro. Comando a distanza tramite «Bosch Levelling Remote App» Lo strumento di misura è dotato di un modulo Bluetooth®, che consente, mediante tecnologia wireless, il comando a di- Bosch Power Tools 1 609 92A 8AR | (18.10.2022)62 | Italiano stanza tramite uno smartphone dotato di interfaccia Bluetooth®. Per utilizzare tale funzione, è necessaria l’applicazione (app) «Bosch Levelling Remote App». Tale applicazione è scari- cabile dal relativo App Store, in base al tipo di dispositivo (Apple App Store o Google Play Store). Per informazioni sui requisiti di sistema necessari per la con- nessione Bluetooth®, consultare il sito Internet Bosch, all’in- dirizzo www.bosch-pt.com. Con il comando a distanza tramite Bluetooth®, in caso di sfa- vorevoli condizioni di ricezione, potrebbero verificarsi ritardi temporali fra dispositivo mobile e strumento di misura. Attivazione della funzione Bluetooth® Per attivare la funzione Bluetooth® per il comando a distan- za, premere il tasto Bluetooth® (9). Accertarsi che l’interfac- cia Bluetooth® del proprio dispositivo mobile sia attiva. Avviata l’applicazione Bosch, verrà stabilita la connessione fra il dispositivo mobile e lo strumento di misura. Qualora vengano rilevati più strumenti di misura attivi, selezionare lo strumento opportuno. Qualora venga rilevato un solo stru- mento di misura, la connessione verrà stabilita automatica- mente. La connessione sarà stabilita quando l’indicatore Bluetooth® (8) si accenderà. La connessione Bluetooth® potrà interrompersi in caso di di- stanze eccessive o in presenza di ostacoli fra strumento di misura e dispositivo mobile, oppure in presenza di fonti di disturbo elettromagnetiche. In tale caso, l’indicatore Bluetooth® (8) lampeggerà. Disattivazione della funzione Bluetooth® Per disattivare la funzione Bluetooth® per il comando a di- stanza, premere il tasto Bluetooth® (9), oppure spegnere lo strumento di misura. Avviso di calibratura CAL guard I sensori dell’avviso di calibratura CAL guard sorvegliano lo stato dello strumento di misura, anche quando è spento. Quando lo strumento di misura non è alimentato dalla batte- ria o dalle pile, un’apposita energia interna assicura la sorve- glianza continua da parte dei sensori per 72 ore. I sensori verranno attivati alla prima messa in funzione dello strumento di misura. Cause di attivazione dell’avviso di calibratura Al verificarsi di uno fra i seguenti eventi, l’avviso di calibratu- ra CAL guard verrà attivato e l’indicatore CAL guard (3) si accenderà con luce rossa: – L’intervallo di calibratura (ogni 12 mesi) è scaduto. – Lo strumento di misura è stato conservato fuori campo di temperatura di conservazione. – Lo strumento di misura è stato esposto ad una forte solle- citazione (ad es. impatto sul pavimento a seguito di una caduta). Nella «Bosch Levelling Remote App» si potrà verificare quale fra i tre eventi avrà causato l’avviso di calibratura. In assenza dell’app, tale causa non sarà rilevabile: l’accensione dell’indicatore CAL guard (3) segnalerà soltanto la necessità di verificare la precisione di livellamento. Attivato l’avviso, l’indicatore CAL guard (3) resterà acceso fino a quando la precisione di livellamento verrà verificata; l’indicatore verrà quindi spento. Procedura da seguire in caso di attivazione dell’avviso di calibratura Verificare la precisione di livellamento dello strumento di mi- sura (vedi «Verifica della precisione dello strumento di misu- ra», Pagina62). Qualora lo scostamento massimo non venga superato in al- cuna delle verifiche, spegnere l’indicatore CAL guard(3). A tale scopo, premere simultaneamente per almeno 3secondi il tasto di modalità Ricevitore(5) e il tasto Bluetooth®(9). L’indicatore CAL guard(3) si spegnerà. Se, durante una delle verifiche, lo strumento di misura do- vesse superare lo scostamento massimo, farlo riparare da un Servizio di Assistenza Clienti Bosch. Verifica della precisione dello strumento di misura Fattori che influiscono sulla precisione L’influsso maggiore è quello esercitato dalla temperatura ambiente. In modo particolare differenze di temperatura che si muovono dal terreno verso l’alto possono deviare il raggio laser. Per ridurre al minimo gli effetti termici dovuti al calore che sale dal pavimento, si consiglia di utilizzare lo strumento di misura su un cavalletto. Inoltre, per quanto possibile, lo stru- mento di misura andrà collocato al centro dell’area di lavoro. Oltre ad influssi esterni, anche influssi sullo strumento (ad es. cadute o urti violenti) potranno comportare scostamenti. Per tale ragione, prima di iniziare il lavoro, occorrerà sempre verificare la precisione di livellamento. In ogni occasione, verificare dapprima la precisione di livella- mento della linea laser orizzontale, quindi quella delle linee laser verticali. Se, durante una delle verifiche, lo strumento di misura do- vesse superare lo scostamento massimo, farlo riparare da un Servizio di Assistenza Clienti Bosch. Verifica della precisione di livellamento orizzontale dell’asse trasversale Per la verifica, occorrerà un tratto di misura libero di 5m, su base solida, fra due pareti A eB. – Montare lo strumento di misura vicino alla parete A su un treppiede, oppure posizionarlo su una base stabile e pia- na. Accendere lo strumento di misura per un utilizzo con il livellamento automatico. Selezionare la modalità in cui verranno proiettati un piano laser orizzontale ed uno ver- ticale, frontalmente rispetto allo strumento di misura. 1 609 92A 8AR | (18.10.2022) Bosch Power ToolsItaliano | 63

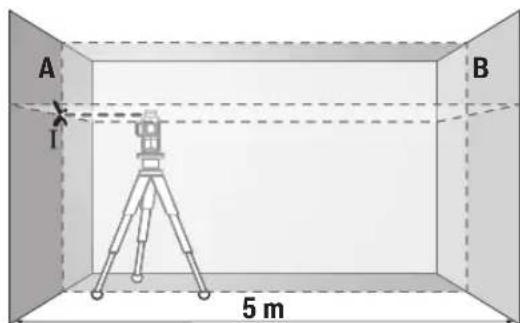

5 m – Dirigere il laser sulla parete A vicina e attendere che lo strumento di misura si autolivelli. Contrassegnare il cen- tro del punto in cui le linee laser s’incroceranno sulla pare- te (punto Ⅰ).

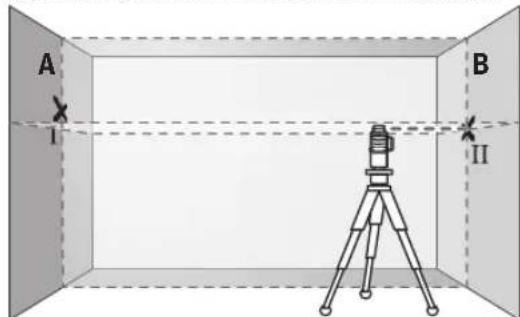

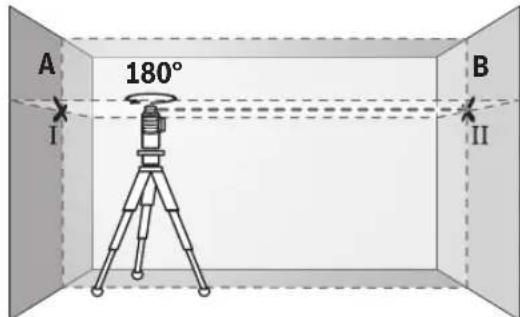

180° – Ruotare lo strumento di misura di 180°, attendere che si autolivelli e contrassegnare il punto d’incrocio delle linee laser sulla parete B di fronte (punto Ⅱ). – Collocare lo strumento di misura – senza ruotarlo – vicino alla parete B, accenderlo ed attendere che si autolivelli.

– Allineare in altezza lo strumento di misura (mediante il treppiede, oppure, all’occorrenza, utilizzando supporti) in modo che il punto d’incrocio delle linee laser coincida esattamente con il punto II, contrassegnato in preceden- za, sulla parete B.

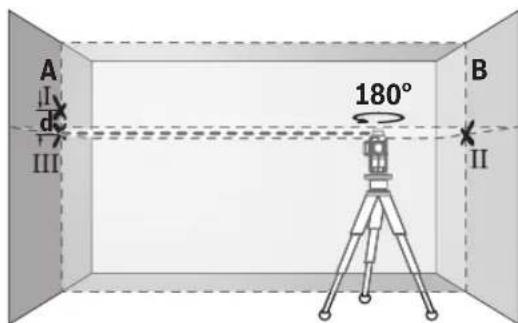

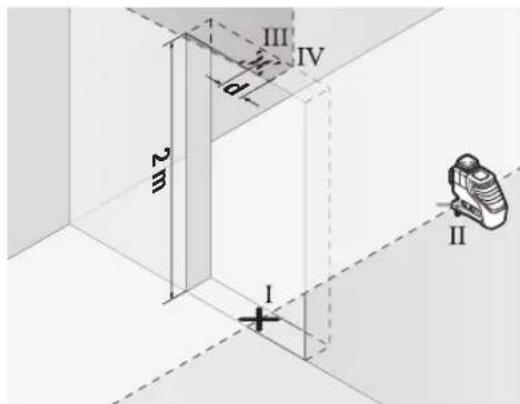

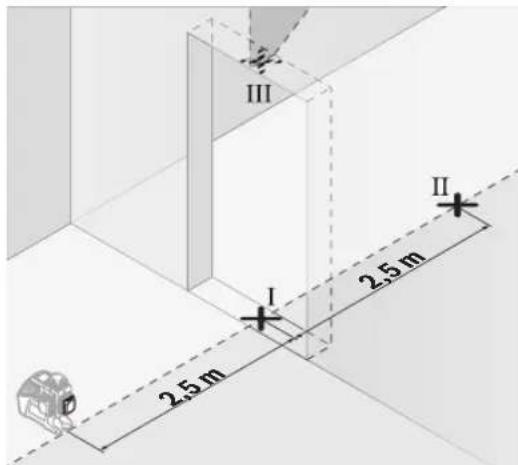

180° – Ruotare lo strumento di misura di 180°, senza variare l’al- tezza. Allinearlo alla parete A in modo che la linea laser verticale attraversi il punto Ⅰ, contrassegnato in preceden- za. Attendere che lo strumento di misura si autolivelli e contrassegnare il punto d’incrocio delle linee laser sulla parete A (punto Ⅲ). – La differenza d fra i punti Ⅰ e Ⅲ, contrassegnati sulla pare- te A, indicherà l’effettivo scostamento in altezza dello strumento di misura. Su una distanza di misurazione di 2×5m=10m lo scosta- mento massimo consentito è pari a: 10m×±0,2mm/m=±2mm. La differenza d fra i puntiⅠ e Ⅱ dovrà di conseguenza essere al massimo pari a 2mm. Verifica della precisione di livellamento delle linee verticali Per la verifica, occorrerà un’apertura di porta (su base soli- da) con spazio di almeno 2,5m su ciascun lato della porta stessa. – Posizionare lo strumento di misura a 2,5 m di distanza dall’apertura porta, su una base solida e piana (non su un treppiede). Accendere lo strumento di misura per un uti- lizzo con il livellamento automatico. Selezionare la moda- lità in cui verrà proiettato un piano laser verticale, frontal- mente rispetto allo strumento di misura. 2,5 m 2,5 m – Contrassegnare il centro della linea laser verticale, sulla soglia dell’apertura porta (punto Ⅰ), a 5 m di distanza dall’altro lato dell’apertura porta (punto Ⅱ) e sul bordo su- periore dell’apertura porta stessa (punto Ⅲ). Bosch Power Tools 1 609 92A 8AR | (18.10.2022)64 | Italiano 2 m
