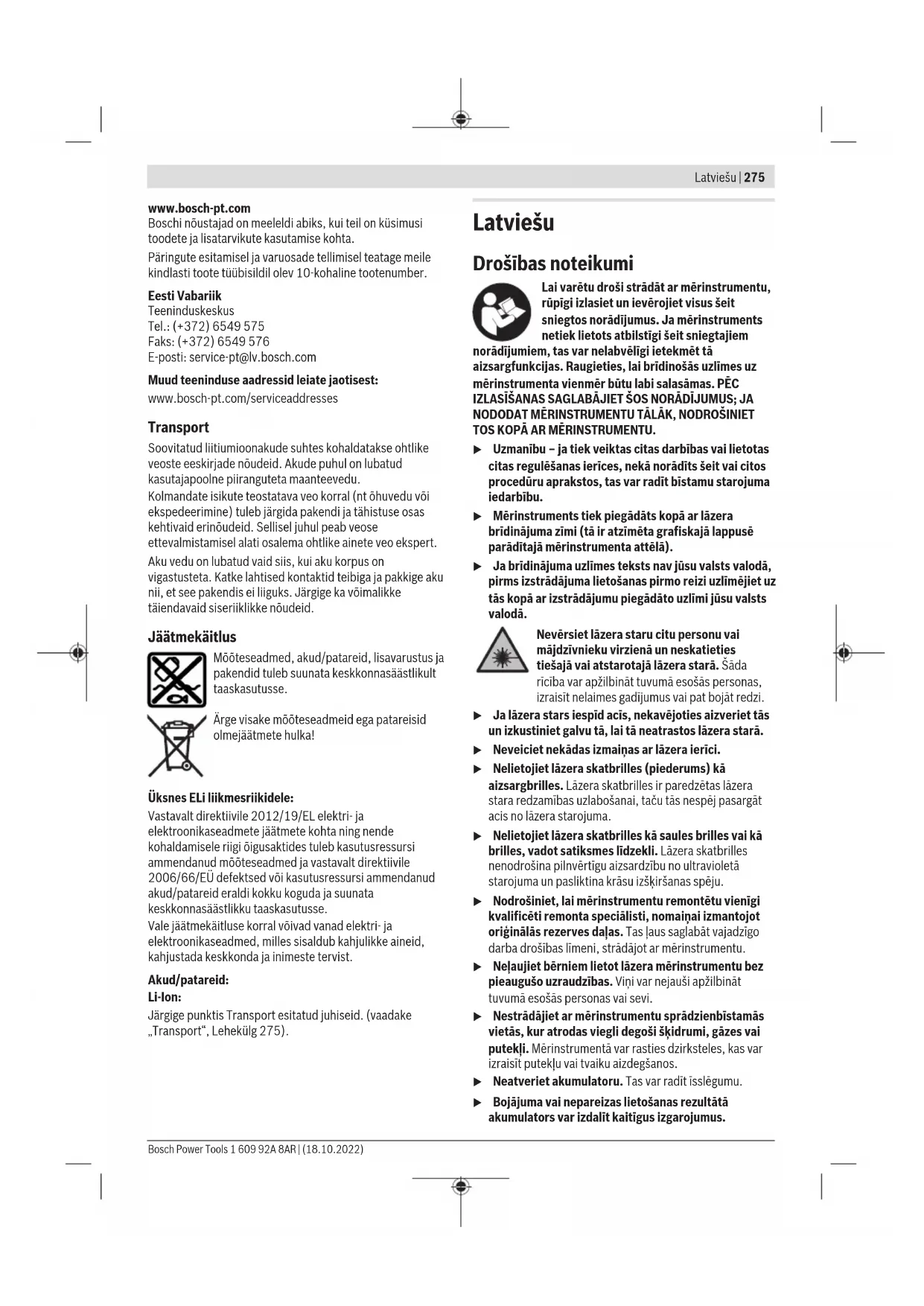

LIETOŠANAS INSTRUKCIJA GLL 380 C Professional BOSCH
Izstrādājuma un tā funkciju apraksts
Ņemiet vērā attēlus lietošanas pamācības sākumā.
Paredzētais pielietojums
Mērinstruments ir paredzēts līmeņu un svērteņu līniju iezīmēšanai un pārbaudei.
Mērinstruments ir piemērots lietošanai gan telpās, gan arī ārpus tām. Šis izstrādājums ir lietotāja lāzerierīce saskaņā ar EN 50689.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lapā.
(1) Lāzera stara izvadlūka (2) Akumulatora/bateriju uzlādes līmeņa indikators (3) Indikators CAL guard (4) Svārsta fiksatora indikators (5) Uztvērēja režīma taustiņš (6) Uztvērēja režīma indikators (7) Lāzera darba režīma taustiņš
(8) Bluetooth® savienojuma indikators (9) Bluetooth® taustiņš (10) Akumulatora nodalījums (11) Bateriju adaptera apvalks (12) Baterijas (13) Akumulatora/bateriju adaptera fiksatora taustiņš (14) Bateriju adaptera noslēgvāciņš (15) Akumulators (16) Ieslēgšanas/izslēgšanas slēdzis (17) Lāzera brīdinājuma uzlīme (18) Sērijas numurs (19) 5/8" vītne stiprināšanai uz statīva (20) 1/4" vītne stiprināšanai uz statīva (21) Pogas tipa baterija (22) Pogas tipa baterijas turētājs (23) Pogas tipa baterijas nodalījums (24) Magnēts (25) Universālais turētājs (26) Pagriežama platforma (27) Tālvadības pults (28) Lāzera mērķplāksne (29) Lāzera starojuma uztvērējs (30) Lāzera skatbrilles (31) Aizsargsoma (32) Statīvs (33) Teleskopiskais stienis (34) Koferis (35) Ieliktnis a) Šeit attēlotie vai praksē lietotie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Liniju lāzers GLL 3-80 C GLL 3-80 CG |
| Izstrādājuma numurs | 3 601 K63 R.. | 3 601 K63 T.. |
| Daribas tālums4) | | |
| - Standarta režimā 30 m 30 m | | |
| - Uztvērēja režimā 25 m 25 m | | |
| - Ar lāzera starojuma uztvērēju 5-120 m 5-120 m | | |
| Nivelešanas precizitate(B(C)(D)) | ±0,2 mm/m ±0,2 mm/m |
| Pašizlidzināsanās diapazons ±4° ±4° | | |
| Nivelešanas laiks < 4 s < 4 s | | |
| Maks. darba augstums virs jūras līmeṇa | 2000 m 2000 m |
| Maks. relativais gaisa mitrums | 90% | 90% |
| Piesārnojuma pakāpe atbilstigi IEC 61010-1 | 2) | 2E) |
| Läniju lāzers GLL 3-80 C GLL 3-80 CG |
| Lāzera klase 2 | | |
| Lāzera veids < 10 mW, 630-650 nm < 10 mW, 500-540 nm | | |
| C610 10 | | |
| Lāzera linijas divergence 50 × 10 mrad (pilns lenkis) 50 × 10 mrad (pilns lenkis) | | |
| Visisākais impulsa ilgums 1/10000 s 1/10000 s | | |
| Impulsu frekvence | | |
| -Lietošana bez uztvērēja režima 23 kHz 23 kHz | | |
| -Lietošana uztvērēja režimā 10 kHz 10 kHz | | |
| Saderīgi lāzera starojuma uztvērēji | LR 6, LR 7 | LR 7 |
| Statīva stiprinājuma vitne | 1/4", 5/8" | 1/4", 5/8" |
| Mērinstrumenta elektrōbarošana | | |
| -Akumulators (litija jonu) | 12 V | 12 V |
| -Baterijas (särma-mangāna) | 4 × 1,5 V LR6 (AA) (ar bateriju adapteri) | 4 × 1,5 V LR6 (AA) (ar bateriju adapteri) |
| -Rezerves baterija (pogas tipa baterija) | CR2032 (litija baterija 3 V) | CR2032 (litija baterija 3 V) |
| Daribas laiks ar 3 lāzera staru plaknēmF) | | |
| -Ar akumulatoru | 8 h. | 6 h. |
| -Ar baterijām | 6 h. | 4 st. |
| Bluetooth® mērinstruments | | |
| -Saderiba | Bluetooth® 4.0 (Low Energy)G) | Bluetooth® 4.0 (Low Energy)G) |
| -Maks. signāla sniedzamiba 30 m | H) | 30 mG) |
| -Darba frekvences diapazons | 2402-2480 MHz | 2402-2480 MHz |
| -Maks. raiditāja jauda | < 1 mW | < 1 mW |
| Bluetooth® viedtārlunis | | |
| -Saderiba | Bluetooth® 4.0 (Low Energy)G) | Bluetooth® 4.0 (Low Energy)G) |
| -Operētājsistēma | Android 6 (un jaunāka)iOS 11 (un jaunāka) | Android 6 (un jaunāka)iOS 11 (un jaunāka) |
| Svars atbilstigi EPTA-Procedure 01:2014 | | |
| -Ar akumulatoru | 0,90 kg | 0,90 kg |
| -Ar baterijām | 0,86 kg | 0,86 kg |
| Izmērs (garums × platums × augstums) | 162 × 84 × 148 mm | 162 × 84 × 148 mm |
| Aizsardzibas klasell | IP54 (putek)drošs un šlakatdrošs) | IP54 (putek)drošs un šlakatdrošs) |
| Iteicamā apkārtējās vides temperatūra uzlādes laikā | 0°C ... +35°C | 0°C ... +35°C |
| Pielaujamā apkārtējās vides temperatūra darbības laikā | -10°C ... +40°C | -10°C ... +40°C |
| Pielaujamā apkārtējās vides temperatūra glabāsanas laikā | -20°C ... +70°C | -20°C ... +70°C |
| Iteicamie akumulatori | GBA 12V... (iznemot GBA 12V ≥ 4,0 Ah) | GBA 12V... (iznemot GBA 12V ≥ 4,0 Ah) |
Līniju lāzers GLL 3-80 C GLL 3-80 CG
Ieteicamās uzlādes ierīces GAL 12...
GAX 18...
A) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības attālums var samazināties.
B) pie 20-25°C C) Ir spēkā četros līmeņos krustpunktos. D) Norādītās vērtības attiecas uz normāliem un labvēlīgiem apkārtējās vides apstākļiem (piemēram, nav vibrāciju, nav miglas, nav dūmu, nav tiešu saules staru). Ja ir ievērojamas temperatūras svārstības, mērinstruments var darboties neprecīzi. E) Parasti ir vērojams tikai elektroniski nevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadītspējas parādīšanās. F) Mazāks darbības laiks Bluetooth® režīmā un/vai kopā ar RM 3 G) Lietojot Bluetooth® Low-Energy (zemas enerģijas) ierīces, savienojuma veidošana ar dažu modeļu un operētājsistēmu iekārtām var nebūt iespējama. Bluetooth® ierīcēm jāatbalsta SPP profilu. H) Signāla sniedzamība var stipri mainīties atkarībā no ārējiem apstākļiem, tai skaitā no izmantotas uzstādītas ierīces. Darbojoties slēgtās telpās un caur metāliskiem šķēršļiem (piemēram, caur sienām, plauktiem, koferiem u.c.), Bluetooth® signāla sniedzamība var būtiski samazināties. I) Litija jonu akumulatori un bateriju adapteris AA1 nav iekļauti IP 54. Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (18), kas atrodas uz tā marķējuma plāksnītes.
Montāža
Mērinstrumenta elektrobarošana
Mērinstruments var darboties no baterijām, ko var iegādāties tirdzniecības vietās, kā arī no Bosch litija-jonu akumulatora.
Darbs no akumulatora
Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu mērinstrumenta izmantojamā litija-jonu akumulatora uzlādei.
Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.
Lai ievietotu uzlādētu akumulatoru (15), iebīdiet to akumulatora šahtā (10), līdz akumulators tur fiksējas ar skaidri sadzirdamu troksni.
Lai izņemtu akumulatoru (15), nospiediet fiksatora taustiņu (13) un izvelciet akumulatoru no akumulatora šahtas (10). Neizmantojiet šim nolūkam pārāk lielu spēku.
Darbs ar baterijām
Mērinstrumenta darbināšanai ieteicams izmantot sārmamangāna baterijas.
Baterijas tiek ievietotas bateriju adapterī.
Bateriju adapteris ir paredzēts izmantošanai vienīgi šim nolūkam paredzētos Bosch mērinstrumentos, un to nedrīkst lietot kopā ar elektroinstrumentiem.
Lai ievietotu baterijas, iebīdiet bateriju adaptera apvalku (11) akumulatora šahtā (10). Ievietojiet apvalkā baterijas, kā parādīts attēlā uz noslēdzošā vāciņa (14). Uzbīdiet noslēdzošo vāciņu uz apvalka, līdz tas fiksējas ar skaidri sadzirdamu troksni.
Lai izņemtu baterijas (12), nospiediet fiksatora taustiņu (13), kas notur bateriju adaptera noslēdzošo vāciņu (14), un tad novelciet noslēdzošo vāciņu. Sekojiet, lai no noslēdzošā vāciņa neizkristu baterijas. Šim nolūkam turiet mērinstrumentu tā, lai akumulatora šahta (10) būtu vērsta augšup. Izņemiet baterijas. Lai izņemtu bateriju
adaptera apvalku (11) no akumulatora šahtas, satveriet apvalku un izvelciet to no mērinstrumenta, izdarot vieglu spiedienu uz apvalka sānu sieniņām. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.
Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošas uzglabāšanas laikā baterijas var korodēt vai izlādēties mērīšanas instrumentā.
Uzlādes pakāpes indikators
Uzlādes pakāpes indikators (2) parāda akumulatora vai bateriju uzlādes pakāpi:
LED Uzlādes pakāpe
Pastāvīgi deg zaļā krāsā 100-75%
Pastāvīgi deg dzeltenā krāsā 75-35%
Pastāvīgi deg sarkanā krāsā 35-10%
Nedeg - Akumulators ir bojāts
-Baterijas ir tukšas
Ja akumulators vai baterijas ir nolietojušās, lāzera līniju spožums pakāpeniski samazinās.
Nekavējoties nomainiet bojāto akumulatoru vai nolietotās baterijas.
Pogas tipa baterijas nomaiņa (skatiet attēlu A)
Mērinstruments ir aprīkots ar pogas tipa bateriju (21), lai varētu saglabāt CAL guard datumu un laiku bez ievietota akumulatora vai baterijām.
Lai nomainītu pogas tipa bateriju, izņemiet akumulatoru vai visu bateriju adapteri.
Izņemiet pogas tipa baterijas turētāju (22) no pogas tipa baterijas nodalījuma (23). Izņemiet tukšo pogas tipa bateriju (21) un ievietojiet jaunu. Ievērojiet pareizu pievienošanas polaritāti, kas attēlota uz pogas tipa baterijas turētāja (pogas tipa baterijas pozitīvajam izvadam jābūt vērstam augšup).
Iebīdiet pogas tipa baterijas turētāju (22) ar ievietoto pogas tipa bateriju atpakaļ nodalījumā (23). Sekojiet, lai pogas tipa baterijas turētājs tiktu ievietots pareizi un līdz galam, jo pretējā gadījumā var netikt nodrošināta aizsardzība pret putekļiem un ūdens šļakatām.
Pie pirmās nodošanas ekspluatācijā noņemiet pogas tipa baterijas aizsargplēvi (21). Rīkojieties tāpat kā pogas tipa baterijas nomaiņas gadījumā.
Lietošana
Uzsākot lietošanu
Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras svārstībām. Piemēram, neatstājiet mērinstrumentu ilgāku laiku automašīnā. Ja ir novērojamas temperatūras svārstības, vispirms pagaidiet, līdz mērinstrumenta temperatūra izlīdzinās ar apkārtējās vides temperatūru; pirms turpināt darbu, vienmēr pārbaudiet precizitāti, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude", Lappuse 282). Ļoti augsta vai ļoti zema temperatūra vai straujas temperatūras svārstības var nelabvēlīgi ietekmēt mērinstrumenta precizitāti. Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai mehāniskai iedarbībai, pirms darba turpināšanas vienmēr jāpārbauda tā precizitāte, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude", Lappuse 282). Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts.
Ieslēgšana un izslēgšana
Lai ieslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (16) pozīcijā „on" (ja lieto svārsta fiksatoru) vai pozīcijā „on" (ja lieto pašizlīdzināšanos). Mērinstruments uzreiz pa izvadlūku (1) raida lāzera starus, kas veido līnijas. Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma.
Lai izslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (16) pozīcijā Off. Kad izslēdz mērinstrumentu, tiek fiksēts tā svārsta mezgls.
Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas.
Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra, kas ir 40°C , mērinstruments automātiski izslēdzas, šādi pasargājot no sabojāšanas lāzera diodi. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.
Mērinstrumenta temperatūrai tuvojoties maksimāli pieļaujamajai darba temperatūras vērtībai, lāzera līniju spožums pakāpeniski samazinās.
Mērierīce ir aizsargāta pret spēcīgu elektrostatisko izlādi (ESD). Gadījumā, ja mērierīce ir elektrostatiski uzlādēta (piem., ar pieskaršanos videi ar zemu gaisa mitrumu), tā automātiski izslēdzas. Šādā gadījumā ieslēgšanas/izslēgšanas slēdzi (16) no jauna ieslēdziet.
Automātiskās izslēgšanās deaktivizēšana
Ja apmēram 120 minūtes nenospiežat nevienu mērinstrumenta taustiņu, tas automātiski izslēdzas, tādējādi saudzējot akumulatoru.
Lai mērinstrumentu pēc automātiskās izslēgšanās no jauna ieslēgtu, ieslēdzēju (16) var vispirms pārvērst stāvoklī Off (Izslēgts) un tad no jauna ieslēgt mērinstrumentu, kā arī var vienreiz nospiest Lāzera darba režīma izvēles taustiņu (7) vai uztvērēja režīma ieslēgšanas taustiņu (5).
Lai deaktivizētu automātiskās pašizlīdzināšanās funkciju, nospiediet lāzera darba režīma izvēles taustiņu (7) un turiet to nospiestu vismaz 3 sekundes ilgi laikā, kad mērinstruments ir ieslēgts. Automātiskās pašizlīdzināšanās funkcijas deaktivizēšanu apstiprina lāzera staru īslaicīga mirgošana.
Lai aktivizētu automātiskās pašizlīdzināšanās funkciju, izslēdziet un no jauna ieslēdziet mērinstrumentu.
Tonālā signāla deaktivizēšana
Pēc mērinstrumenta ieslēgšanas tonālais signāls vienmēr ir aktivizēts.
Lai deaktivizētu vai aktivizētu tonālo signālu, vienlaicīgi nospiediet lāzera darba režīma izvēles taustiņu (7) un uztvērēja režīma ieslēgšanas taustiņu (5) un turiet šos taustiņus nospiestus vismaz 3 sekundes ilgi.
Apstiprinot tonālā signāla aktivizēšanu vai deaktivizēšanu, noskan trīs īsi tonālie signāli.
Darba režīmi
Mērinstruments var darboties vairākos režīmos, kurus jebkurā brīdī var viegli mainīt: - lāzera stars pārvietojoties veido horizontālu plakni, - lāzera stars pārvietojoties veido vertikālu plakni, - lāzera stari pārvietojoties veido divas vertikālas plaknes, - lāzera stari pārvietojoties veido horizontālu plakni un divas vertikālas plaknes.
Pēc mērinstrumenta ieslēgšanas tā izstarotais lāzera stars veido vienu horizontālu plakni. Lai izmainītu darba režīmu, nospiediet lāzera darba režīma izvēles taustiņu (7).
Visos darba režīmos var lietot gan pašizlīdzināšanu, gan svārsta fiksatoru.
Uztvērēja režīms
Strādājot ar lāzera starojuma uztvērēju (29), nepieciešams aktivizēt uztvērēja režīmu - neatkarīgi no izvēlētā darba režīma.
Uztvērēja režīmā lāzera līnijas mirgo ar ļoti augstu frekvenci, tāpēc lāzera starojuma uztvērējam (29) tās ir vieglāk atklājamas.
Lai ieslēgtu uztvērēja režīmu, nospiediet uztvērēja režīma ieslēgšanas taustiņu (5). Pie tam uztvērēja režīma indikators (6) iedegas zaļā krāsā.
Ja uztvērēja režīms ir ieslēgts, lāzera līniju redzamība cilvēka acīm pasliktinās. Strādājot bez lāzera starojuma uztvērēja, izslēdziet uztvērēja režīmu, šim nolūkam vēlreiz nospiežot uztvērēja režīma ieslēgšanas taustiņu (5). Pie tam uztvērēja režīma indikators (6) izdziest.
Automātiskā pašizlīdzināšanās
Darbs ar automātisko pašizlīdzināšanos
Nolieciet mērinstrumentu uz līmeniskas stingras pamatnes, nostipriniet to uz universālā turētāja (25) vai uz statīva (32). Lai strādātu ar automātisko pašizlīdzināšanos, pārbīdiet ieslēdzēju (16) stāvoklī " (Ieslēgts).
Pašizlīdzināšanās sistēma automātiski kompensē nolieces pašizlīdzināšanās diapazonā ±4°. Pašizlīdzināšanās ir beigusies, kad lāzera līnijas vairs nepārvietojas.
Ja automātiskā pašizlīdzināšanās nav iespējama, piemēram, tad, ja mērinstrumenta novietošanas plaknes noliece atšķiras no līmeniskā stāvokļa vairāk, nekā par 4°, lāzera līnijas sāk ātrā tempā mirgot. Ja ir aktivizēts tonālais signāls, skan ātri mainīga tonālo signālu secība.
Šādā gadījumā novietojiet mērinstrumentu līmeniski un nogaidiet, līdz beidzas automātiskās pašizlīdzināšanās process. Ja mērinstrumenta noliece nepārsniedz pašizlīdzināšanās diapazona robežas, kas ir ±4°, lāzera stari ilglaicīgi mirgo un tonālais signāls izslēdzas.
Ja mērinstruments ir saņēmis triecienu vai izmainījies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmaiņas. Tomēr, lai izvairītos no kļūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās tā lāzera staru veidoto horizontālo vai vertikālo līniju stāvoklis jāpārbauda, salīdzinot to ar kādu atskaites līniju.
Svārsta fiksatora lietošana
Lai lietotu svārsta fiksatoru, pabīdiet ieslēdzēju/izslēdzēju (16) pozīcijā "n". Svārsta fiksatora indikators (4) deg sarkanā krāsā, un lāzera līnijas lēni mirgo. Kad lieto svārsta fiksatoru, pašizlīdzināšanās ir izslēgta. Mērinstrumentu var brīvi turēt rokā vai novietot uz slīpas pamatnes. Tad mērinstruments vairs neizlīdzina lāzera līnijas un tās vairs nav savstarpēji pilnībā perpendikulāras.
Tālvadība, izmantojot lietotni „Bosch Levelling Remote App"
Merinstruments ir aprīkots ar Bluetooth® moduli, kas realizē bezvadu interfeisa funkciju, ļaujot nodrošināt tālvadību ar viedtālruņa palīdzību, kas ir aprīkots ar Bluetooth® interfeisu.
Lai realizētu šo funkciju, ir nepieciešama lietotne „Bosch Levelling Remote App". To var lejupielādēt gala ierīcē no attiecīgā lietotņu veikala (Apple App Store, Google Play Store).
Informāciju par sistēmas līmeņa priekšnoteikumiem, kas nepieciešami Bluetooth® savienojuma veidošanai, var atrast Bosch interneta vietnē ar adresi www.bosch-pt.com.
Realizējot tālvadību caur Bluetooth® interfeisu, sliktos uztveršanas apstākļos var veidoties laika aizture starp mobilo gala ierīci un mērinstrumentu.
Interfeisa Bluetooth® ieslēgšana
Lai tālvadības realizēšanai ieslēgtu interfeisu Bluetooth, nospiediet interfeisa Bluetooth taustiņu (9). Pārliecinieties, ka mobilajā gala ierīcē ir aktivizēts interfeiss Bluetooth.
Pēc Bosch lietotnes palaišanas tiek izveidots savienojums starp mobilo gala ierīci un mērinstrumentu. Ja vienlaicīgi ir aktīvi vairāki mērinstrumenti, izvēlieties no tiem vajadzīgo mērinstrumentu. Ja ir aktīvs tikai viens mērinstruments, savienojums vienmēr tiek izveidots automātiski.
Savienojums tiek izveidots, līdzko iedegas Bluetooth savienojuma indikators (8).
Lielattāluma vai šķēršļu dēļ starp mērinstrumentu un mobilo gala ierīci, kā arī elektromagnētisko traucējumu dēļ interfeisa Bluetooth savienojums var tikt pārtraukts. Šādā gadījumā Bluetooth savienojuma indikators (8) mirgo.
Interfeisa Bluetooth® izslēgšana
Lai izslēgtu tālvadības realizēšanai ieslēgto interfeisu Bluetooth, nospiediet interfeisa Bluetooth taustiņu (9) vai arī izslēdziet mērinstrumentu.
Kalibrēšanas brīdinājums CAL guard
Kalibrēšanas brīdinājuma CAL guard sensori kontrolē mērinstrumenta stāvokli arī laikā, kad tas ir izslēgts. Arī tad, ja netiek nodrošināta mērinstrumenta elektrobarošana no akumulatora vai baterijām, tā iekšējā enerģijas rezerve nodrošina 72 stundas ilgu nepārtrauktu mērinstrumenta stāvokļa kontroli ar sensoru palīdzību.
Sensori tiek aktivizēti, pirmo reizi iedarbinot mērinstrumentu.
Kalibrēšanas brīdinājuma funkcijas aktivizēšana
Ja realizējas kāds no tālāk minētajiem nosacījumiem, kalibrēšanas brīdinājuma CAL guard funkcija aktivizējas un kalibrēšanas brīdinājuma indikators CAL guard (3) iedegas sarkanā krāsā:
- ir pagājis kalibrēšanas intervāls (12 mēneši), - mērinstrumenta temperatūra atrodas ārpus pieļaujamo vērtību diapazona robežām, - mērinstruments ir saņēmis stipru satricinājumu (piemēram, triecienu pret zemi pēc kritiena).
Lietotnē Bosch Levelling Remote App tiek parādīts, kurš no minētajiem trim nosacījumiem ir izraisījis kalibrēšanas brīdinājuma funkcijas aktivizēšanos. Bez šīs lietotnes kalibrēšanas brīdinājuma funkcijas aktivizēšanas cēlonis nav nosakāms, bet kalibrēšanas brīdinājuma CAL guard indikatora (3) iedegšanās norāda vienīgi uz to, ka nepieciešams pārbaudīt mērinstrumenta izlīdzināšanas precizitāti.
Pēc kalibrēšanas brīdinājuma funkcijas CAL guard aktivizēšanās iedegas kalibrēšanas brīdinājuma indikators (3), kas turpina degt, līdz tiek veikta mērinstrumenta izlīdzināšanas precizitātes pārbaude, un pēc tam to var izslēgt.
Darbības, kas jāveic pēc kalibrēšanas brīdinājuma funkcijas aktivizēšanās
Veiciet mērinstrumenta izlīdzināšanas precizitātes pārbaudi, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude", Lappuse 282).
Ja nevienas pārbaudes laikā maksimālā rezultātu novirze nepārsniedz pieļaujamo vērtību, izslēdziet kalibrēšanas brīdinājuma CAL guard indikatoru (3). Šim nolūkam vienlaicīgi nospiediet uztvērēja režīma taustiņu (5) un Bluetooth® taustiņu (9) un turiet šos taustiņus nospiestus vismaz 3 sekundes. Pie tam CAL guard indikators (3) izdziest.
Ja mērinstrumenta precizitātes pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jānogādā remontam Bosch pilnvarotā remonta darbnīcā.
- Neizmainot mērinstrumenta augstumu, pagrieziet to par 180° . Virziet lāzera staru uz sienu A tā, lai veidotā vertikālā līnija ietu caur iepriekš izmērīto punktu I. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad izmēriet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts III).
- Attālums d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāds ar mērinstrumenta lāzera stara veidotas horizontālas līnijas faktisko nolieci pēc augstuma šķērsass virzienā.
Ja mērīšanas attālums ir 2× 5m = 10m ,maksimālā pieļaujamā stara noliece ir:
10 m × ±0,2 mm/m = ±2 mm. Tas nozīmē, ka attālums d starp punktiem I un II nedrīkst pārsniegt 2 mm.
Vertikālo līniju izlīdzināšanas precizitātes pārbaude
Pārbaudei nepieciešams durvju atvērums, kuram katrā pusē atrodas vismaz 2,5 m plata brīva telpa ar līmenisku, stingru pamatu.

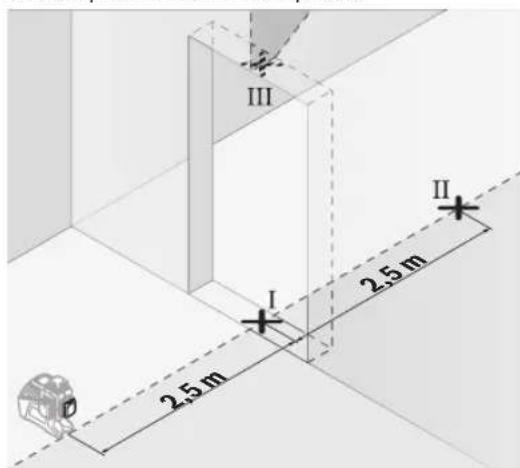

Novietojiet mērinstrumentu uz stingra, līdzena pamata 2,5 m attālumā no durvju atvēruma (nenostipriniet mērinstrumentu uz statīva). Pārslēdziet mērinstrumentu režīmā ar automātisko pašizlīdzināšanos. Izvēlieties darba režīmu, kurā lāzera stars pārvietojoties veido vienu vertikālu plakni mērinstrumenta priekšā.
- Atzīmējiet lāzera stara veidotās vertikālās līnijas viduspunktu uz durvju atvēruma grīdas (punkts I), 5 m attālumā durvju atvēruma otrā pusē (punkts II), kā arī uz durvju atvēruma augšējās malas (punkts III).

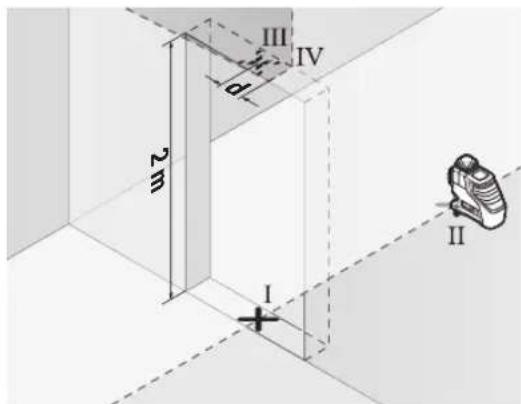

Pagrieziet mērinstrumentu par 180° un novietojiet to durvju atvēruma otrā pusē, tieši aiz punkta II. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un pārvietojiet lāzera stara veidoto vertikālo līniju tā, lai tās vidus precīzi šķērsotu punktus I un II. Iezīmējiet lāzera stara veidotās līnijas vidu uz durvju atvēruma augšējās malas kā punktu IV. Attālums d starp abiem iezīmētajiem punktiem II un IV ir vienāds ar mērinstrumenta lāzera stara veidotās vertikālās līnijas faktisko nolieci no vertikāles. Izmēriet durvju atvēruma augstumu.
Atkārtojiet šo pārbaudi arī otrajai lāzera stara veidotajai vertikālajai līnijai. Šim nolūkam izvēlieties darba režīmu, kurā lāzera stars pārvietojoties veido vienu vertikālu plakni blakus mērinstrumentam tā sānu virzienā, un pirms pārbaudes sākuma pagrieziet mērinstrumentu par 90°.
Maksimālo pieļaujamo nolieci var aprēķināt šādi: divkāršs durvju atvēruma augstums × 0,2mm / m. Piemērs: pie durvju atvēruma augstuma 2 m maksimālā pieļaujamā noliece ir šāda:
2× 2m× ± 0,2mm / m = ± 0,8mm. No tā izriet, ka attālums starp punktiem III un IV nedrīkst pārsniegt 0,8 mm.
Norādījumi darbam
Vienmēr veidojiet atzīmes uz lāzera stara veidotās līnijas viduslīnijas. Lāzera staru veidoto līniju platums mainās atkarībā no to projicēšanas attāluma.
Darbs ar lāzera mērķplaksni
Lāzera mērķplaksne (28) ļauj uzlabot lāzera staru redzamību nelabvēlīgos darba apstākļos un lielā attālumā.
Lāzera mērķplaksnes (28) atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir redzamas arī no aizmugures.
Nostiprināšana ar universālā turētāja palīdzību (papildpiederums) (attēls C)
Ar universālā turētāja (25) palīdzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām, vai magnētiskiem materiāliem. Universālais turētājs var tikt izmantots arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā.
Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprinat pagriežamo turētāju pie virsmas. Magnētu stiprā pievilkšanas spēka dēļ var iespiest pirkstus.
Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet universālo turētāju (25).
Darbs ar lāzera starojuma uztvērēju (papildpiederums) (attēls C)
Lai atvieglotu lāzera līniju atklāšanu, strādājot neizdevīgos apgaismojuma apstākļos (spožs apkārtējais apgaismojums, darbs tiešos saules staros) vai lielā attālumā, lietojiet lāzera starojuma uztvērēju (29). Strādājot ar lāzera starojuma uztvērēju, ieslēdziet uztvērēja režīmu, kā norādīts sadaļā (skatīt "Uztvērēja režīms", Lappuse 281).
Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs.
Apkalpošana un apkope
Apkalpošana un tīrīšana
Uzturiet mērinstrumentu tīru.
Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet mēdiju apkopei tīrīšanas līdzekļus vai šķīdinātājus.
Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūkas virsmas un sekojiet, lai uz tām neveidotos nosēdumi.
Mērinstrumentu glabājiet un transportējiet tikai aizsargsomā (31) vai attiecīgā koferī (34).
Uz remontu mērinstrumentu sūtiet aizsargsomā (31) vai attiecīgā koferī (34).
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par tā rezerves daļām. Kopskata attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republikā
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mukusalas iela 97
LV-1004 Riga
Tālrunis: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietoti elektroinstrumenti, to akumulatori vai baterijas, piederumi un iepakojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet mērinstrumentu un akumulatorus vai baterijas sadzīves atkritumu tvertnē!
Tikai ES valstīm.
Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgas mērierīces un saskaņā ar Eiropas
Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskas un elektroniskas ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.
Akumulatori/baterijas:
Littija-jonu:
Lūdzu, ievērojiet sadaļā "Transportēšana" sniegtos norādījumus (skatīt "Transportēšana", 284. lpp.).
Lietuviškai.
Drošības norādījumi
Apkope un tīrīšana
Mērinstrumentam vienmēr jābūt tīram.
