NÁVOD NA OBSLUHU PBC3104S SCHEPPACH

svíčku dodaným nástrčným klíčem.

Vysvetlenie symbolov na výrobku Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! Používajte ochrannú prilbu, ochranu sluchu a ochranné okuliare! Noste pevnú obuv! Noste pracovné rukavice! Pozor! Benzín je veľmi ľahko horľavý. V blízkosti paliva sa vyvarujte fajčenia, otvoreného ohňa alebo úletu iskier. Pozor! a udusenia! Výfukové plyny sú jedovaté, preto motor nepoužívajte v nevetraných oblastiach. Varovanie! Pri nedodržaní je možné nebezpečenstvo ohrozenia života, nebezpečenstvo poranenia alebo poškodenie nástroja Pozor, nebezpečenstvo poranenia! Keď beží motor, nedotýkajte sa rukami a nohami noža. 15m Držte deti, prihliadajúcich a pomocníkov vo vzdialenosti 15 m od jemnej rezačky! Pozor! Výfuk a iné diely motora sú počas prevádzky veľmi horúce, nedotýkajte sa ich! Objem nádrže Pozor! Nebezpečenstvo poranenia v dôsledku vymrštených predmetov Pozor pred spätným nárazom! Pozor, nepoužívajte pílové kotúče ani viacdielne kovové rezné nástroje! Jemná rezačka Vyžínač na trávu Zaručená hladina akustického výkonu Primer, benzínové čerpadlo Sýtič, on (studený štart) Sýtič, o󰀨 (teplý štart) Skontrolujte hladinu oleja. Výrobok zodpovedá platným srbským smerniciam. Výrobok zodpovedá platným európskym smerniciam.www.scheppach.com

18. Núdzové odblokovanie

19. Kľúč na zapaľovacie sviečky

20. Imbusový kľúč veľ. 4

21. Imbusový kľúč veľ. 5

• Odstráňte baliaci materiál, ako aj obalové a pre- pravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. V prípade re- klamácií ihneď informujte dodávateľa. Neskoršie reklamácie nebudú uznané.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

• Pred použitím sa oboznámte s prístrojom na zák- lade návodu na obsluhu.

• Potom ho ekologicky zlikvidujte.

• Pri príslušenstve, ako aj pri opotrebovateľných a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho -špecializovaného predajcu.

• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja. m Pozor! Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!

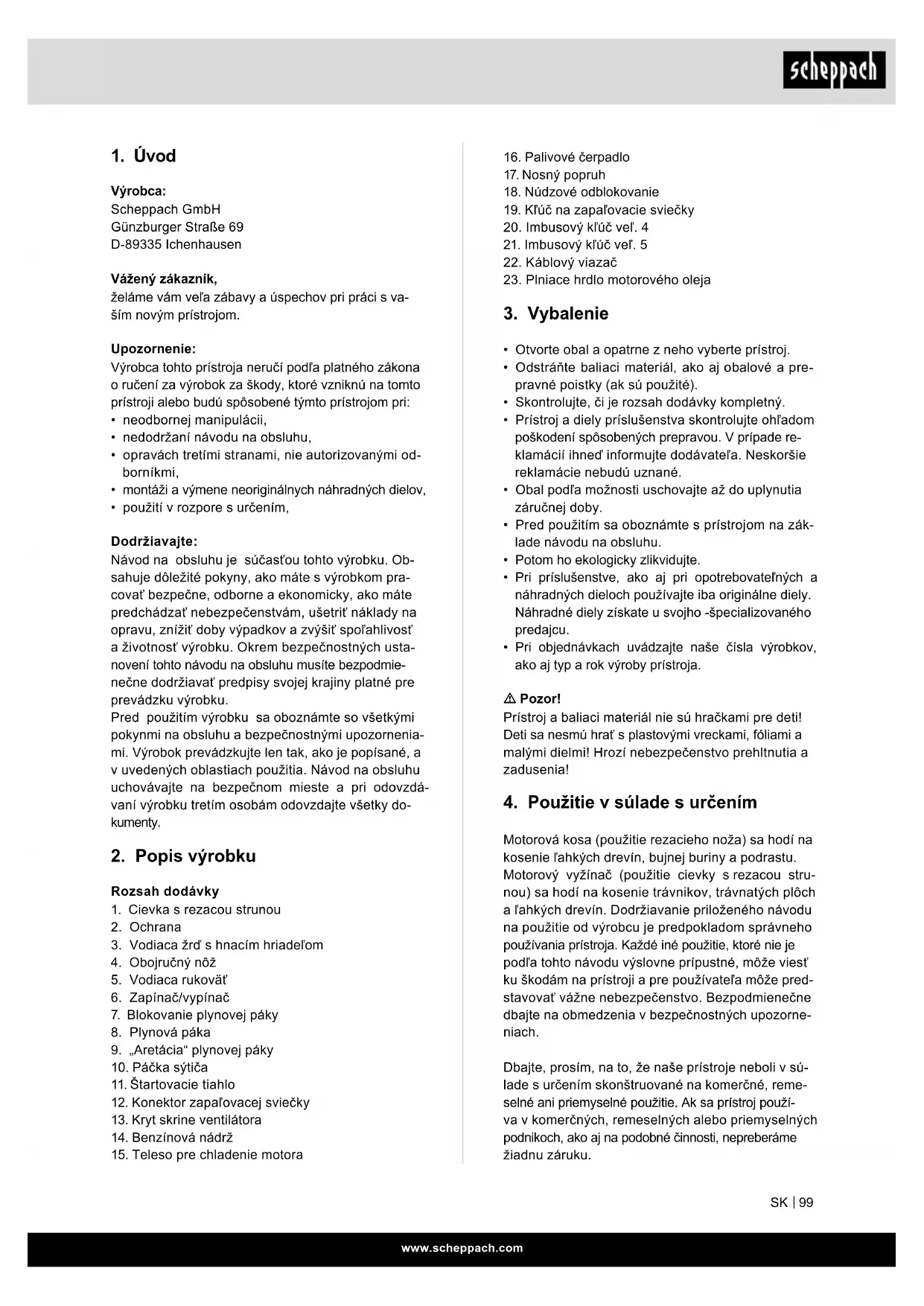

4. Použitie v súlade s určením

Motorová kosa (použitie rezacieho noža) sa hodí na kosenie ľahkých drevín, bujnej buriny a podrastu. Motorový vyžínač (použitie cievky s rezacou stru- nou) sa hodí na kosenie trávnikov, trávnatých plôch a ľahkých drevín. Dodržiavanie priloženého návodu na použitie od výrobcu je predpokladom správneho používania prístroja. Každé iné použitie, ktoré nie je podľa tohto návodu výslovne prípustné, môže viesť ku škodám na prístroji a pre používateľa môže pred- stavovať vážne nebezpečenstvo. Bezpodmienečne dbajte na obmedzenia v bezpečnostných upozorne- niach. Dbajte, prosím, na to, že naše prístroje neboli v sú- lade s určením skonštruované na komerčné, reme- selné ani priemyselné použitie. Ak sa prístroj použí- va v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, želáme vám veľa zábavy a úspechov pri práci s va- ším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,

• montáži a výmene neoriginálnych náhradných dielov,

• použití v rozpore s určením, Dodržiavajte: Návod na obsluhu je súčasťou tohto výrobku. Ob- sahuje dôležité pokyny, ako máte s výrobkom pra- covať bezpečne, odborne a ekonomicky, ako máte predchádzať nebezpečenstvám, ušetriť náklady na opravu, znížiť doby výpadkov a zvýšiť spoľahlivosť a životnosť výrobku. Okrem bezpečnostných usta- novení tohto návodu na obsluhu musíte bezpodmie- nečne dodržiavať predpisy svojej krajiny platné pre prevádzku výrobku. Pred použitím výrobku sa oboznámte so všetkými pokynmi na obsluhu a bezpečnostnými upozornenia- mi. Výrobok prevádzkujte len tak, ako je popísané, a v uvedených oblastiach použitia. Návod na obsluhu uchovávajte na bezpečnom mieste a pri odovzdá- vaní výrobku tretím osobám odovzdajte všetky do- kumenty.

3. Vodiaca žrď s hnacím hriadeľom

7. Blokovanie plynovej páky

9. „Aretácia“ plynovej páky

12. Konektor zapaľovacej sviečky

• Prístroj neuvádzajte do prevádzky naboso alebo keď máte obuté sandále.

• Dôkladne skontrolujte oblasť, v ktorom sa má prí- stroj používať: odstráňte všetky kamene, palice, drôty, kosti a iné predmety.

• Pred každým použitím skontrolujte čepele, čapy a rezacie prípravky, či nevykazujú viditeľné poško- denie alebo opotrebovanie. Opotrebované alebo poškodené čepele a skrutky vymieňajte po pároch, aby bola zaručená rovnováha.

• Pri prístrojoch s viacerými čepeľami buďte opatr- ní, pretože jedna čepeľ môže roztočiť iné čepele.

• Prístroj používajte len pri dennom svetle alebo dobrom umelom osvetlení.

• Nepoužívajte ho na vlhkej tráve.

• Obzvlášť na klesajúcom svahu dbajte na bezpeč- ný postoj.

• Mimoriadne veľký pozor dávajte pri vykonávaní zmien smeru na klesajúcom svahu.

• Nekoste trávu na nadmerne strmých svahoch.

• Mimoriadne veľký pozor dávajte pri obracaní alebo priťahovaní prístroja k sebe.

• Prístroj nikdy neprevádzkujte s chybnými ochran- nými zariadeniami alebo štítmi, ani bez ochrany seba samého.

• Motor zapnite podľa pokynov a držte nohy v bez- pečnej vzdialenosti od čepele(í).

• V tomto prípade prístroj nenakláňajte, pokiaľ to nie je absolútne nevyhnuté a zdvihnite len tú časť, kto- rá je vzdialená od obsluhy. Obe ruky musia byť v obslužnej polohe skôr, než začnete pohybovať s prístrojom smerom k zemi.

• Držte ruky a nohy v bezpečnej vzdialenosti od ro- tujúcich dielov.

• Prístroj nikdy nezdvíhajte ani neprenášajte, keď beží motor.

• Vytiahnite zapaľovaciu sviečku z podstavca: – keď nepracujete s prístrojom, – pred uvoľnením blokády, – pred kontrolou, čistením alebo prácami na prí- stroji, – po kontakte s predmetom. Skontrolujte prístroj, či nie je poškodený a v prípade potreby ho opravte, – keď začne abnormálne vibrovať (okamžite ho skontrolujte).

4. Údržba a uschovanie

• Dbajte na to, aby boli všetky matice, čapy a skrutky pevne utiahnuté, aby sa prístroj nachádzal v bez- pečnom pracovnom stave.

• Pravidelne kontroluje zberné zariadenie na trávu ohľadom opotrebovania.

• Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely. Pozor! Benzínová motorová kosa sa nesmie pou- žívať na nasledujúce práce: na čistenie chodníkov a ako rezačka na drvenie odrezkov stromov a kro- vín, pretože pri takomto použití hrozí používateľovi nebezpečenstvo telesnej ujmy. Ďalej sa benzínová motorová kosa nesmie používať na urovnávanie te- rénnych nerovností, ako sú napríklad krtince. Z bez- pečnostných dôvodov sa benzínová motorová kosa nesmie používať ako hnací agregát pre iné pracov- né nástroje a súpravy nástrojov akéhokoľvek druhu. Stroj sa môže používať iba v súlade so svojím ur- čením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľ- vek druhu ručí používateľ/obsluha, a nie výrobca. Kto nemôže používať prístroj: Osoby, ktoré nie sú oboznámené s návodom na ob- sluhu, deti mladšie ako 16 rokov, ako aj osoby pod vplyvom alkoholu, drog, liekov. Prevádzkové hodiny benzínovej motorovej kosy Aj keď sa motorová kosa smie používať kedykoľvek, operátor by mal brať ohľad na ľudí vo svojom okolí.

5. Dôležité upozornenia

Bezpečnostné pokyny Tento prístroj nie je určený na to, aby ho používa- li osoby (vrátane detí) s obmedzenými telesnými, zmyslovými alebo duševnými schopnosťami alebo nedostatočnými skúsenosťami a znalosťami, pokiaľ nie sú pod dozorom osoby zodpovednej za ich bez- pečnosť a neboli poučené v používaní prístroja. Deti musia byť pod dozorom, aby sa s prístrojom nehrali.

• Deťom ani iným osobám, ktoré nie sú oboznáme- né s návodom na obsluhu, nikdy nedovoľte prístroj obsluhovať. Príslušné zákony krajiny môžu udávať minimálny vek pre obsluhu.

• Nikdy nekoste, keď sa v blízkosti nachádzajú ľudia, najmä deti, alebo domáce zvieratá.

• Operátor alebo používateľ je zodpovedný za ná- sledky nebezpečenstiev, ktorým sú vystavení iní ľudia ich majetok.

• Nenechávajte motor bežať v interiéroch. Spaliny obsahujú škodlivý oxid uhoľnatý.

Hrúbka rezacieho kotúča 1,4 mm Počet zubov 3 Rezná rýchlosť max. 7000 min

970,92 g/kWh Hmotnosť 7,3 kg Technické zmeny vyhradené! Informácie týkajúce sa tvorby hluku namerané podľa príslušných noriem: Akustický tlak Jemná rezačka: L

= 3 dB Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. Vibrácia: Vyžínač na trávu: Rukoväť vľavo

: 6,86 m/s² Rukoväť vpravo

: 6,67 m/s² Jemná rezačka: Rukoväť vľavo

: 7,06 m/s² Rukoväť vpravo

Vznik hluku a vibrácií obmedzte na minimum!

• Používajte iba bezchybné stroje.

• Prístroj pravidelne čistite a vykonávajte jeho údržbu.

• Váš spôsob práce prispôsobte prístroju.

• Nepreťažujte prístroj.

• Prístroj nechajte v prípade potreby prekontrolovať.

• Ak sa prístroj nepoužíva, vypnite ho.

• Pri rotujúcich kosačkách sa smú používať iba ná- hradné rezacie prípravky príslušného typu. – Prístroj nikdy nenechávajte natankovaný v budo- ve, kde by mohli pary dosiahnuť k otvorenému ohňu alebo iskre. – Pred skladovaním nechajte motor vychladnúť v nádobe. – Na zníženie nebezpečenstva požiaru udržiavaj- te motor, priehradku s batériou, tlmič zvuku a oblasť uchovávania benzínu bez trávy, lístia a prebytočného tuku. – Ak sa musí benzínová nádrž vyprázdniť, vyko- najte tak v exteriéri. Špeciálne bezpečnostné varovanie

3. Držte rýchlosť motora na stupni potrebnom pre

kosenie; rýchlosť motora nikdy nezvyšujte nad potrebný stupeň.

4. Ak sa počas prevádzky zachytí do čepele tráva

alebo musíte prístroj skontrolovať, resp. natanko- vať, motor vždy vypnite.

5. Ak sa čepeľ dotkne tvrdého predmetu, ako naprí-

klad kameňa, okamžite zastavte motor a skontro- lujte, či sa nepoškodila čepeľ. Ak áno, vymeňte čepeľ za novú.

6. Ak na vás niekto počas práce zavolá, musíte

vždy vypnúť motor a až potom sa k tejto osobe otočiť.

7. Počas prevádzky motora sa nikdy nedotýkajte

zapaľovacej sviečky ani kábla. Pri nerešpekto- vaní hrozí nebezpečenstvo zásahu elektrickým prúdom.

8. Počas prevádzky motora, resp. priamo po vypnutí

motora, sa nikdy nedotýkajte tlmiča zvuku, zapa- ľovacej sviečky ani iných kovových častí motora. Pri nerešpektovaní sa môžu vyskytnúť závažné popáleniny.

9. Keď ste na jednom dokosili a chcete v práci po-

kračovať na inom mieste, vypnite motor a otoč- te stroj tak, aby čepeľ smerovala od vášho tela.

10. Predtým ako znova začnete pracovať s prístro-

jom, skontrolujte, či rezacie zariadenie prestalo pracovať v chode motora naprázdno.

Údaje rezu vyžínača na trávu Priemer rezu 480 mm Hrúbka struny 2 x 2,4 mm Dĺžka struny 4 m Rezná rýchlosť max. 6000 min

m Varovanie! Používajte iba originálne náhradné diely a diely príslušenstva výrobcu. V opačnom prí- pade sa môže znížiť výkon, môže dôjsť k porane- niam a môže zaniknúť záruka. Zariadenie nikdy ne- používajte bez ochrany!

• Uvoľnite maticu. Vyrovnajte obidve vŕtania príruby a krytu. Držte prírubu skrutkovačom a otáčajte nástrčkový kľúč v smere hodinových ručičiek, matica sa uvoľní.

• Upevnite nylonovú rezaciu hlavu. Zložte kryt uvoľnením matice. Ďalej držte príru- bu, namontujte nylonovú rezaciu hlavu na stopku a otáčajte ju proti smeru hodinových ručičiek, ny- lonová rezacia hlava sa upevní. Obr. 15

• Uvoľnite nylonovú rezaciu hlavu. Držte prírubu skrutkovačom a otáčajte nylonovú rezaciu hlavu v smere hodinových ručičiek, teraz sa môže vymeniť. Jemná rezačka/obojručný nôž

• Upevnite čepeľ. Obr. 8 – 10 Po uvoľnené matice odoberte vonkajšiu prírubu. Potom vyrovnajte čepeľ (4), vonkajšiu prírubu (25), kryt (24) a maticu. Dbajte na to, aby sa smer otá- čania čepele zhodoval so smerom šípky na čepeli. Držte prírubu skrutkovačom a otáčajte maticu proti smeru hodinových ručičiek; dbajte na to, aby bola matica pevne upevnená.

• Uvoľnite čepeľ. Držte prírubu skrutkovačom a uvoľ- nite maticu, potom môžete odobrať čepeľ. m Varovanie! Pred použitím zaistite, aby bola rezacia hlava správ- ne namontovaná! Upozornenie: Balenie sa skladá z recyklovaných materiálov. Baliace materiály zlikvidujte v súlade so smernicami.

5. Namontujte popruh. Obr. 17 – 21

• Popruh namontujte tak, ako je to zobrazené. Prevádzka Pri práci s prístrojom musí byť namontovaný plastový ochranný kryt pre pohon noža, resp. struny, aby sa zabránilo vymršteniu predmetov. Integrovaný nôž (A) v ochrannom kryte rezacej struny automaticky odreže strunu na optimálnu dĺž- ku. Obr. 16 Naplnenie benzínu m Nebezpečenstvo poranenia! Benzín je výbušný! Pred naplnení nádrže benzínom vypnite a ochla- ďte motor V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmto znakom:

Skontrolujte prístroj pred každým uvedením do pre- vádzky na:

• Tesnosť palivového systému.

• Bezchybný stav a úplnosť ochranných zariadení a rezacieho prípravku.

• Pevné utiahnutie všetkých skrutkových spojov.

• Ľahkosť chodu všetkých pohyblivých dielov. m Pozor! Motor je dodávaný bez oleja. Pred uvedením do prevádzky preto bezpodmienečne naplňte olej (cca 0,08 l). Použite na to normálny univerzálny olej (SAE 30/10W30). Hladina oleja v motore sa musí skontrolovať pred každým kosením. Obr. 44 – 45 Takisto sa musí doplniť benzín, pretože nie je sú- časťou dodávky. Palivo Odporúčané palivá. Normálny benzín/bez olova max. 5 % bioetanolu. Pozor: Na prepravu a skladovanie paliva používajte iba nádoby, ktoré sú na to určené a schválené. Varovanie! Dávajte pozor na spaliny. Pred tankovaním vždy vypnite motor. Keď motor beží alebo je horúci, nikdy nelejte benzín do prí- stroja. Hrozí nebezpečenstvo požiaru!

8. Zloženie a obsluha

Montáž Pri zmontovaní tohto stroja postupujte podľa uvede- ných montážnych pokynov. 1 Namontujte rukoväť na stroj obr. 4 – 6

• Najskôr uvoľnite imbusové skrutky a potom posuň- te pravú a ľavú rukoväť do stredu držiaka rukoväti.

• Na záver namontujte držiak rukoväti a pevne utiah- nite imbusové skrutky.

2. Montáž hriadeľa obr. 7

• Tlačte dolnú časť stopky (b) nadol, kým aretačný čap (a) nezapadne do vŕtania (c) stopky. Bude jed- noduchšie, ak dolnú časť stopky (b) zľahka otočíte do oboch smerov. Čap (a) je v správnej pozícii, keď je úplne osadený vo vŕtaní.

• Upevnite ochranu pomocou kľúča dodaného ako štandardné príslušenstvo, pevne utiahnite skrutky.www.scheppach.com

8. Keď motor beží v chode naprázdno, najskôr stlač-

te uvoľňovaciu páku (7) a potom stlačte plynovú páku (8). Prístroj beží. Ak chcete plynovú páku zaaretovať na polovičný plyn, stlačte aretačný gombík (9). Obr. 27

9. Prispôsobenie dĺžky struny pri práci:

Tento prístroj disponuje rezacou hlavou, ktorá fun- guje podľa princípu „Ťuknúť a ďalej“. Viac struny môžete uvoľniť tak, že rezacou hlavou ťuknete na podložku, zatiaľ čo motor beží na najvyššiu rých- losť: nylonová struna sa automaticky uvoľní a če- peľ odreže prečnievajúcu dĺžku. Obr. 41

10. Ak sa vyskytnú problémy, vypnite motor; prístroj

sa zastaví. Ak chcete zastaviť rezaciu hlavu, pus- tite plynovú páku (8). Obr. 27

11. Ak sa vyskytne problém, vytiahnite kolík bezpeč-

nostného pásu a okamžite uvoľnite motorovú ko- su. Vypnutie motora obr. 22

12. Pri teplom motore sa môže plynová páka pri

reštartovaní stroja nastaviť priamo do polohy ZAP. Upozornenie: Ak motor nenaskočí ani po viacerých pokusoch, prečítajte si odsek „Odstraňovanie chýb na motore“. Upozornenie: Štartovacie tiahlo vždy vyťahujte rov- no. Ak ho vytiahnete pod uhlom, vznikne trenie na očku. V dôsledku tohto trenia sa šnúra prederie a rýchlejšie sa opotrebuje. Keď sa šnúra opäť vťahuje, vždy pevne držte rukoväť štartéra. Nikdy nenechajte šnúru sa rýchlo vrátiť z vytiahnu- tého stavu. Upozornenie: Neštartujte motor vo vysokej tráve. m Pozor: Po vypnutí motora beží kosa ešte niekoľko sekúnd ďalej; preto sa držte v bezpečnej vzdialenosti od rezacej hlavy, kým sa úplne nezastaví!

Predĺženie vyžínacej struny Varovanie! V cievke so strunou nepoužívajte kovový drôt, resp. kovový drôt s plastovým opláštením aké- hokoľvek typu. Môže to viesť k ťažkým poraneniam používateľa. Na predĺženie rezacej struny nechajte motor bežať na plný plyn a naťukajte cievku so strunou na zem. Struna sa automaticky predĺži. Obr. 41 Nôž na ochrannom štíte skracuje strunu na prípustnú dĺžku. Obr. 16 m Opatrne: Pravidelne odstraňujte všetky zvyšky trávy a buriny, aby ste predišli prehriatiu tyče stop- ky. Zvyšky trávnika/tráv/buriny sa zachytávajú pod ochranným štítom, čo zabraňuje dostatočnému chla- deniu tyče rúčky. Zvyšky opatrne odstraňujte skrut- kovačom alebo podobným nástrojom. Obr. 42 m Nebezpečenstvo poškodenia prístroja! Prístroj sa dodáva bez motorového alebo prevo- dového oleja. POZOR! Pred uvedením do prevádzky musíte na- plniť benzín.

• Rukou znova pevne zaskrutkujte uzáver nádrže. Naštartovanie prístroja Prístroj neštartujte skôr, ako ho úplne zmontujete. m Nebezpečenstvo poranenia! Prístroj nepoužívajte, ak objavíte chyby. Ak je poškodený nejaký diel, pred opätovným použi- tím prístroja ho musíte vymeniť. Pred použitím skontrolujte!

• Skontrolujte, či sa prístroj nachádza v bezpečnom stave:

• Skontrolujte prístroj, či nevykazuje netesnosti.

• Skontrolujte prístroj, či nevykazuje viditeľné škody.

• Skontrolujte, či sú všetky diely prístroja bezpečne namontované.

• Skontrolujte, či sa všetky bezpečnostné zariadenia nachádzajú v dobrom stave. m Nebezpečenstvo poranenia! Pred začatí práce vždy odstráňte všetky predmety ležiace na zemi, ktoré by sa mohli vymrštiť počas prevádzky motorovej kosy. Spustenie obr. 21 – 27 + 41 Hneď po riadnom zmontovaní prístroja naštartujte motor nasledovne:

1. Postavte prístroj na tvrdú, rovnú plochu.

rukoväť tiahla štartéra (11). Obr. 25

m Varovanie: Neodstraňujte prístrojom predmety z chodníkov atď.! Prístroj je výkonný nástroj, a malé kamene alebo iné predmety sa môžu vymrštiť 15 metrov a ďalej, a viesť k poraneniam alebo poškodeniam automobilov, do- mov a okien. Zaseknúť sa Ak by sa obojručný nôž zablokoval v dôsledku príliš hustej vegetácie, ihneď vypnite motor. Pred opätov- ným uvedením prístroja do prevádzky ho zbavte trá- vy a krovia. Obr. 42 Predchádzanie spätnému nárazu Pri práci s obojručným nožom hrozí nebezpečenstvo spätného nárazu, keď narazí na pevné prekážky (kmeň stromu, konár, peň, kameň alebo niečo po- dobné). Prístroj sa pritom vymrští späť proti smeru otáčania nástroja. To môže mať za následok stratu kontroly nad prístrojom. Obojručný nôž nepoužívajte v blízkosti plotov, kovových stĺpikov, hraničných ka- meňov ani základov.

Pred vykonávaním údržbárskych alebo čistiacich prác vždy vypnite motor a vytiahnite konektor zapa- ľovacej sviečky.

Plán údržby po 12 pre- vádzkových hodinách po 24 pre- vádzkových hodinách po 36 pre- vádz- kových hodinách Vzduchový lter vyčistite vyčistite vymeňte Zapaľova- cia sviečka skontrolujte vyčistite vymeňte Potrebná odborná kontrola:

• keď je ohnutá čepeľ (nenarovnávajte ju znova sami!).

sané v odseku 8.4. Stlačenie cievky a odobratie jednej polovice telesa obr. 35.

2. Vybratie cievkového taniera z telesa cievky so

3. Odstráňte ešte prípadne prítomnú rezaciu strunu.

4. Zložte novú rezaciu strunu v strede a zaveste vznik-

nutú slučku do vybrania cievkového taniera. Obr. 37 Rôzne spôsoby kosenia Ak je prístroj správne namontovaný, kosí burinu a vysokú trávu na ťažko prístupných miestach, ako napríklad pozdĺž plotov, múrov a základov, ako aj okolo stromov. Dá sa používať aj na „žacie práce“, na odstránenie divokého porastu pre prípravu záhra- dy alebo vysekanie určitej oblasti nízko nad zemou. Obr. 43 m Pozor: Aj pri starostlivom používaní má kosenie na základoch, kamenných alebo betónových múroch atď. za následok nadnormálne opotrebovanie struny. Vyžínanie/žatie Vyžínačom pohybujte zo strany na stranu podobne ako pri kosáku. Cievku so strunou držte vždy para- lelne so zemou. Skontrolujte terén a stanovte poža- dovanú výšku rezu. Pre dosiahnutie rovnomerného sekania cievku so strunou udržiavajte a veďte v po- žadovanej výške. Obr. 43 Nízke vyžínanie Držte vyžínač s ľahkým náklonom presne pred se- bou, aby sa dolná strana cievky so strunou nachá- dzala nad zemou a struna trala presné miesto rezu. Vždy koste od seba. Neťahajte vyžínač k sebe. Kosenie pri plote/základoch Pri kosení sa pomaly približujte k plotom z drôteného pletiva, latkovým plotom, múrom z prírodného kame- ňa a základom, aby ste kosili blízko nich, avšak bez toho, aby struna narážala do prekážok. Ak sa struna dostane do kontaktu napríklad s kameňmi, kamen- nými múrmi alebo základmi, tak sa opotrebuje alebo rozstrapká. Ak struna narazí do pletiva plota, tak sa zlomí. Vyžínanie okolo stromov Vyžínajte okolo kmeňov stromov, približujte sa po- maly, aby sa struna nedotkla kôry. Obíďte strom a koste pri tom zľava doprava. Približujte sa k tráve alebo burine so špičkou struny a sklopte cievku so strunou zľahka dopredu. Varovanie: Pri pokosení buďte nadmieru opatrní. Pri takýchto prácach dodržiavajte odstup 30 metrov me- dzi vami a inými osobami alebo zvieratami. Pokosenie Pri pokosení zachyťte celú vegetáciu až na zem. Na- kloňte na to cievku so strunou v 30-stupňovom uhle doprava. Nastavte rukoväť do požadovanej polohy. Dbajte na zvýšené nebezpečenstvo poranenia pou- žívateľa, prihliadajúcich a zvierat, ako aj na nebez- pečenstvo vecných škôd v dôsledku vymrštených predmetov (napr. kameňov).www.scheppach.com

Pozor: Vzduchový lter nikdy nečistite benzínom ani horľavými rozpúšťadlami. Kontrola stavu oleja m Pozor! Nikdy neprevádzkujte motor bez oleja ale- bo s príliš malým obsahom oleja. To môže spôsobiť vážne poškodenie motora. Používajte len motorový olej SAE 30/10W30. Kontrola hladiny oleja obr. 45

• Položte prístroj na rovnú plochu.

• Odskrutkujte mierku oleja otočením smerom doľa- va a utrite mierku oleja. Mierku oleja znovu zakrúť- te až na doraz do plniaceho hrdla.

• Vytiahnite mierku oleja a odčítajte vo vodorovnej polohe stav oleja. Hladina oleja sa musí nachádzať medzi značkou max a min mierky oleja (45). Výmena oleja obr. 44 – 45

• Výmena motorového oleja by sa mala vykonávať ročne pred začatím sezóny pri motore zohriatom na prevádzkovú teplotu a vypnutom motore.

• Naplňte motorový olej až po hornú značku mierky oleja (cca 0,08 l), ale prístroj nepreplňte. Starý olej sa musí riadne zlikvidovať podľa plat- ných ustanovení. m Varovanie! Motor nikdy nechajte bežať, keď ešte nie je osa- dená vložka vzduchového ltra. Mazanie uhlovej prevodovky Ošetrite tukom na báze lítia. Odmontujte skrutku a pridajte tuk, manuálne otáčajte stopku, kým nezačne vytekať tuk; a znova namontujte skrutku. Skladovanie prístroja Po použití prístroj dôkladne vyčistite. Skladujte prí- stroj na suchom mieste, najskôr nechajte motor vy- chladnúť. Dôležité upozornenie pre prípad opravy: V prípade zasielania zariadenia na opravu majte na pamäti, že prístroj sa z bezpečnostných dôvodov mu- sí zasielať na servisnú stanicu bez oleja a benzínu. Servisné informácie Je potrebné dbať na to, že pri tomto výrobku pod- liehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebovaniu*: Cievka so stru- nou, obojručný nôž, zapaľovacia sviečka, vzduchový lter

5. Naviňte strunu pod napätím proti smeru hodino-

vých ručičiek. Cievkový rozdeľovač pritom rozdelí obidve polovice rezacej struny. Obr. 38

6. Posledných 15 cm oboch koncov struny zahákni-

te do protiľahlých držiakov struny cievkového ta- niera. Obr. 39

zníži zaťaženie na motor počas štartovania a za- hrievania.

12. Spätná montáž cievky so strunou (pozri odsek

8.4). Ak sa vymieňa celá cievka so strunou, body 3 – 6 sa musia preskočiť. Brúsenie obojručného noža Obojručný nôž sa môže časom otupiť

• Ak to zistíte, uvoľnite skrutky, ktorými je obojručný nôž upevnený na ochrannom kryte.

• Upevnite nôž do zveráka.

• Obrúste všetky 3 čepele noža plochým pilníkom a dbajte na to, aby ste zachovali uhol reznej hrany. Brúste pilníkom iba jedným smerom. Čepeľ vymeňte alebo naostrite na konci každej sezó- ny kosenia, resp. podľa potreby. Nevyvážené čepele spôsobujú silné vibrovanie mo- torovej kosy, v dôsledku čoho hrozí nebezpečenstvo poranenia! Vymeňte a vyčistite zapaľovaciu sviečku. Obr. 32 – 33

1. Hneď ako motor vychladne, pomocou dodaného

nástrčkového kľúča odstráňte zapaľovaciu sviečku.

2. Zapaľovaciu sviečku čistite drôtenou kefou.

3. Pomocou škáromera nastavte medzeru na 0,5 až

4. Zapaľovaciu sviečku opatrne osaďte rukou, aby

sa nepoškodil závit.

5. Po osadení zapaľovacej sviečky ju utiahnite kľú-

čom na zapaľovacie sviečky. Čistenie vzduchového ltra obr. 28 – 31 Znečistené vzduchové ltre znižujú výkon motora vplyvom príliš malého prívodu vzduchu ku karburáto- ru. Preto je nevyhnutná pravidelná kontrola

• Filtračnú vložku umyte v teplej mydlovej vode, opláchnite a nechajte vysušiť na vzduchu.www.scheppach.com

4. Pripravte prístroj na prevádzku

Preprava Ak chcete prístroj prepravovať, vyprázdnite benzíno- vú nádrž, ako je to opísané v kapitole 8. Prístroj vyčis- tite od hrubých nečistôt kefou alebo metličkou.

12. Likvidácia a recyklácia

Upozornenia k baleniu Baliace materiály sa dajú recyklovať. Prosím, likvidujte balenia ekologicky. O možnostiach likvidácie opotrebovaného prí- stroja sa informujte na vašej samospráve alebo štátnej správe. Palivá a oleje

• Pred likvidáciou prístroja sa musí palivová nádrž a nádoba na motorový olej vyprázdniť!

• Palivo a motorový olej nepatria do domového odpa- du, ale musia sa zbierať, resp. likvidovať oddelene!

• Prázdne olejové a palivové nádrže sa musia ekolo- gicky zlikvidovať.

• nie nevyhnutne obsiahnuté v rozsahu dodávky! Náhradné diely a príslušenstvo získate v našom ser- visnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

• V prípade potreby vyčistite prístroj vlhkou handrou a prípadne miernym vyplachovacím prostriedkom. m Pozor!

• Pred každým čistením vytiahnite konektor zapaľo- vacej sviečky.

• Prístroj v žiadnom prípade za účelom čistenia ne- ponárajte do vody ani iných kvapalín.

• Motorovú kosu uchovávajte na bezpečnom a su- chom mieste a mimo dosahu detí. Skladovanie Opatrne: Prístroj neuložte nikdy na dlhšie ako 30 dní bez vykonania nasledujúcich krokov: Uloženie prístroja Ak prístroj uložíte na dlhšie ako 30 dní, musí sa na to pripraviť. V opačnom prípade sa vyparí zvyšné palivo nachádzajúce sa v karburátore a zanechá usadeninu podobnú gume. Mohlo by to sťažiť štart a mať za ná- sledok drahé opravy.

2. Naštartujte motor a nechajte ho bežať, kým sa

motor nezastaví, aby ste odstránili palivo z kar- burátora.

3. Motor nechajte vychladnúť (cca 5 minút).

4. Odstráňte zapaľovaciu sviečku

5. Do spaľovacej komory nalejte 1 čajovú lyžičku

oleja pre 4-taktné motory. Niekoľkokrát pomaly ťahajte za lanko štartéra, aby ste na vnútorné komponenty naniesli olej. Opäť nasaďte zapa- ľovaciu sviečku. Upozornenie: Uložte prístroj na suchom mieste, ďa- leko od možných zápalných zdrojov, napr. pecí, tep- lovodných bojlerov s plynom, plynových sušičiek atď. Opätovné uvedenie do prevádzky

1. Odstráňte zapaľovaciu sviečku.

2. Rýchlo potiahnite za lanko štartéra, aby ste od-

stránili prebytočný olej zo spaľovacej komory.

3. Vyčistite zapaľovaciu sviečku a dbajte na správ-

nu vzdialenosť elektród na zapaľovacej sviečke; alebo vložte novú sviečku so správnou vzdiale- nosťou elektród.www.scheppach.com

13. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobiť nápravu, keď váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovať a odstrániť problém, obráťte sa na vašu servisnú dielňu. Porucha Možná príčina Náprava Prístroj nenaskočí. • Chybný postup pri štartovaní.

• Zapaľovacia sviečka je znečistená sa- dzami alebo je vlhká

• Nesprávne natavenie karburátora

• Nesprávne namontovaná čepeľ, resp. cievka so strunou

• Vyčistite zapaľovaciu sviečku alebo ju vymeňte za novú.

• Vyhľadajte autorizovaný servis.

• Znova namontujte čepeľ, resp. cievku so strunou.

• Skontrolujte stav paliva. Prístroj naskočí, nemá však plný výkon.

• Nesprávne nastavenie páky sýtiča

• Znečistený vzduchový lter

• Nesprávne natavenie karburátora

• Vyhľadajte autorizovaný servis.

• Naostrite, resp. vymeňte rezací nôž Motor beží nepravidelne • Nesprávna vzdialenosť elektród na zapa- ľovacej sviečke

• Nesprávne natavenie karburátora

• Vyčistite zapaľovaciu sviečku a nastavte vzdialenosť elektród alebo osaďte novú zapaľovaciu sviečku.

• Vyhľadajte autorizovaný servis. Motor sa prehrieva • Motor je preťažený • Robte pravidelné prestávkywww.scheppach.com

EÚ vyhlásenie o zhode Preklad originálneho vyhlásenia o zhode Na vlastnú zodpovednosť vyhlasujeme, že tu popísaný výrobok je v súla- de s platnými smernicami a normami. Tu opísaný predmet vyhlásenia je v súlade s predpismi smernice Európskeho parlamentu a Rady 2011/65/EÚ z 8. júna 2011 o ob- medzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach. * Technické podklady sú k dispozícii na: ** Číslo výrobku*** Označenie výrobku: Benzínový krovinorez PBC310-4S Značka****
