NÁVOD NA OBSLUHU PBC330 SCHEPPACH

Vysvetlenie symbolov na prístroji Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! Pozor! Benzín je veľmi ľahko horľavý. V blízkosti paliva sa vyvarujte fajčenia, otvoreného ohňa alebo úletu iskier. Varovanie! Pri nedodržaní je možné nebezpečenstvo ohrozenia života, nebezpečenstvo poranenia alebo poškodenie nástroja Pozor, nebezpečenstvo poranenia! Keď beží motor, nedotýkajte sa rukami a nohami noža. Držte deti, prihliadajúcich a pomocníkov vo vzdialenosti 15 m od jemnej rezačky! Noste pevnú obuv! Používajte ochrannú prilbu, ochranu sluchu a ochranné okuliare! Noste pracovné rukavice! Pozor! Výfuk a iné diely motora sú počas prevádzky veľmi horúce, nedotýkajte sa ich! 40:1 Symbol pre „miešací pomer benzínu/oleja“ na veku palivovej nádrže, ktorý sa má naplniť. Pozor! Nebezpečenstvo poranenia v dôsledku vymrštených predmetov Výrobok zodpovedá platným európskym smerniciam. Pozor pred spätným nárazom! Pozor, nepoužívajte pílové kotúče ani viacdielne kovové rezné nástroje! Jemná rezačka Vyžínač na trávu Zaručená hladina akustického výkonu Objem nádržewww.scheppach.com

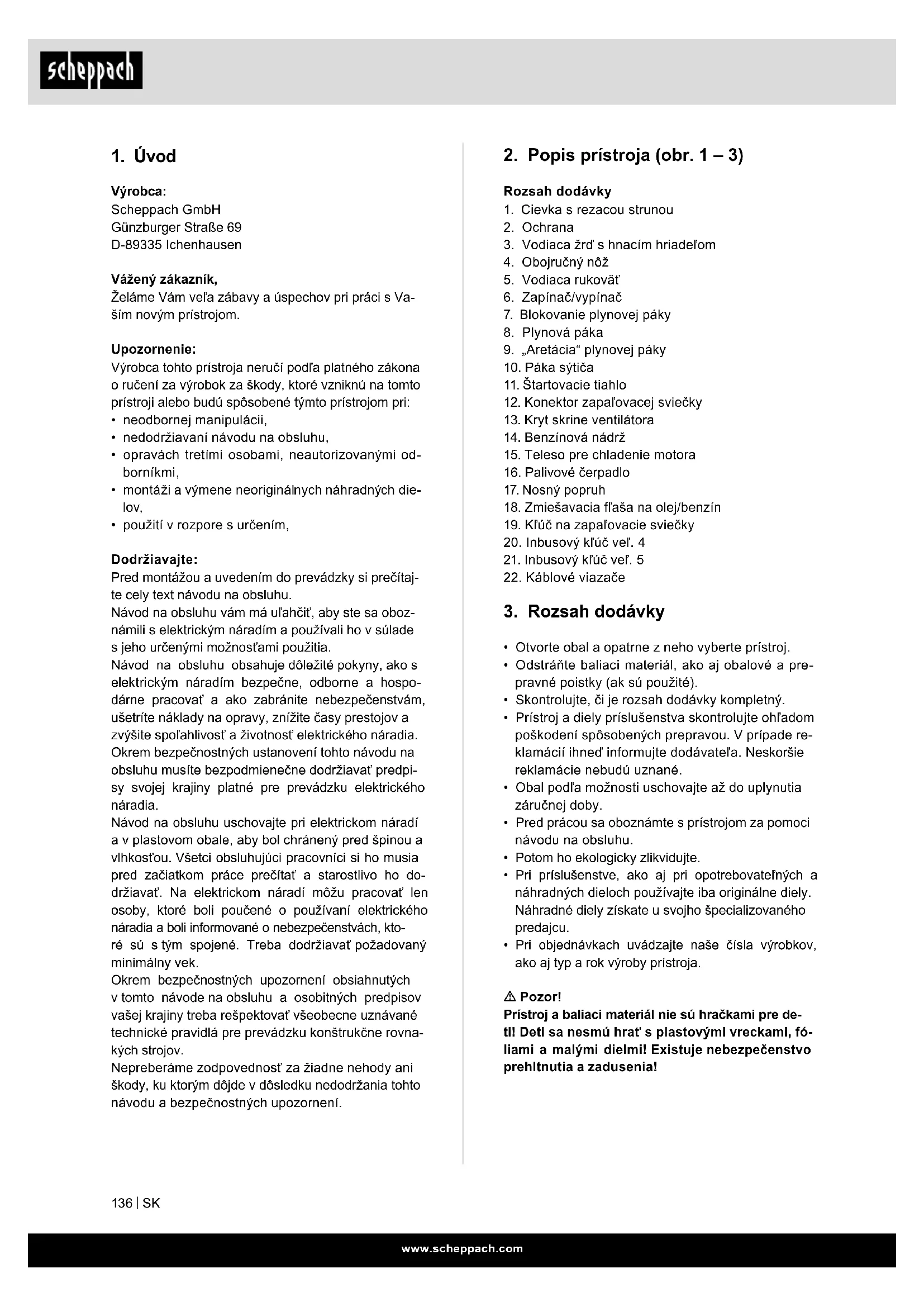

2. Popis prístroja (obr. 1 – 3)

3. Vodiaca žrď s hnacím hriadeľom

7. Blokovanie plynovej páky

9. „Aretácia“ plynovej páky

12. Konektor zapaľovacej sviečky

18. Zmiešavacia fľaša na olej/benzín

19. Kľúč na zapaľovacie sviečky

20. Inbusový kľúč veľ. 4

21. Inbusový kľúč veľ. 5

• Odstráňte baliaci materiál, ako aj obalové a pre- pravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. V prípade re- klamácií ihneď informujte dodávateľa. Neskoršie reklamácie nebudú uznané.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

• Pred prácou sa oboznámte s prístrojom za pomoci návodu na obsluhu.

• Potom ho ekologicky zlikvidujte.

• Pri príslušenstve, ako aj pri opotrebovateľných a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.

• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja. m Pozor! Prístroj a baliaci materiál nie sú hračkami pre de- ti! Deti sa nesmú hrať s plastovými vreckami, fó- liami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, Želáme Vám veľa zábavy a úspechov pri práci s Va- ším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,

• montáži a výmene neoriginálnych náhradných die- lov,

• použití v rozpore s určením, Dodržiavajte: Pred montážou a uvedením do prevádzky si prečítaj- te cely text návodu na obsluhu. Návod na obsluhu vám má uľahčiť, aby ste sa oboz- námili s elektrickým náradím a používali ho v súlade s jeho určenými možnosťami použitia. Návod na obsluhu obsahuje dôležité pokyny, ako s elektrickým náradím bezpečne, odborne a hospo- dárne pracovať a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť elektrického náradia. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpi- sy svojej krajiny platné pre prevádzku elektrického náradia. Návod na obsluhu uschovajte pri elektrickom náradí a v plastovom obale, aby bol chránený pred špinou a vlhkosťou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho do- držiavať. Na elektrickom náradí môžu pracovať len osoby, ktoré boli poučené o používaní elektrického náradia a boli informované o nebezpečenstvách, kto- ré sú s tým spojené. Treba dodržiavať požadovaný minimálny vek. Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovna- kých strojov. Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.www.scheppach.com

Deti musia byť pod dozorom, aby sa s prístrojom nehrali.

• Deťom ani iným osobám, ktoré nie sú oboznáme- né s návodom na obsluhu, nikdy nedovoľte prístroj obsluhovať. Príslušné zákony krajiny môžu udávať minimálny vek pre obsluhu.

• Nikdy nekoste, keď sa v blízkosti nachádzajú ľudia, najmä deti, alebo domáce zvieratá.

• Operátor alebo používateľ je zodpovedný za ná- sledky nebezpečenstiev, ktorým sú vystavení iní ľudia ich majetok.

• Nenechávajte motor bežať v interiéroch. Spaliny obsahujú škodlivý oxid uhoľnatý.

• Počas kosenia vždy noste vhodnú obuv a dlhé no- havice.

• Prístroj neuvádzajte do prevádzky naboso alebo keď máte obuté sandále.

• Dôkladne skontrolujte oblasť, v ktorom sa má prí- stroj používať: odstráňte všetky kamene, palice, drôty, kosti a iné predmety.

• Pred každým použitím skontrolujte čepele, čapy a rezacie prípravky, či nevykazujú viditeľné poško- denie alebo opotrebovanie. Opotrebované alebo poškodené čepele a skrutky vymieňajte po pároch, aby bola zaručená rovnováha.

• Pri prístrojoch s viacerými čepeľami buďte opatr- ní, pretože jedna čepeľ môže roztočiť iné čepele.

• Prístroj používajte len pri dennom svetle alebo dobrom umelom osvetlení.

• Nepoužívajte ho na vlhkej tráve.

• Obzvlášť na klesajúcom svahu dbajte na bezpeč- ný postoj.

• Mimoriadne veľký pozor dávajte pri vykonávaní zmien smeru na klesajúcom svahu.

• Nekoste trávu na nadmerne strmých svahoch.

• Mimoriadne veľký pozor dávajte pri obracaní alebo priťahovaní prístroja k sebe.

• Prístroj nikdy neprevádzkujte s chybnými ochran- nými zariadeniami alebo štítmi, ani bez ochrany seba samého.

• Motor zapnite podľa pokynov a držte nohy v bez- pečnej vzdialenosti od čepele(í).

• V tomto prípade prístroj nenakláňajte, pokiaľ to nie je absolútne nevyhnuté a zdvihnite len tú časť, kto- rá je vzdialená od obsluhy. Obe ruky musia byť v obslužnej polohe skôr, než začnete pohybovať s prístrojom smerom k zemi.

4. Použitie v súlade s určením

Motorová kosa (použitie rezacieho noža) sa hodí na kosenie ľahkých drevín, bujnej buriny a podrastu. Motorový vyžínač (použitie cievky s rezacou stru- nou) sa hodí na kosenie trávnikov, trávnatých plôch a ľahkých drevín. Dodržiavanie priloženého návodu na použitie od vý- robcu je predpokladom správneho používania prí- stroja. Každé iné použitie, ktoré nie je podľa tohto návodu výslovne prípustné, môže viesť ku škodám na prístroji a pre používateľa môže predstavovať váž- ne nebezpečenstvo. Bezpodmienečne dbajte na ob- medzenia v bezpečnostných upozorneniach. Dbajte, prosím, na to, že naše prístroje neboli v sú- lade s určením skonštruované na komerčné, reme- selné ani priemyselné použitie. Ak sa prístroj použí- va v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku. Pozor! Benzínová motorová kosa sa nesmie pou- žívať na nasledujúce práce: na čistenie chodníkov a ako rezačka na drvenie odrezkov stromov a kro- vín, pretože pri takomto použití hrozí používateľovi nebezpečenstvo telesnej ujmy. Ďalej sa benzínová motorová kosa nesmie používať na urovnávanie te- rénnych nerovností, ako sú napríklad krtince. Z bez- pečnostných dôvodov sa benzínová motorová kosa nesmie používať ako hnací agregát pre iné pracov- né nástroje a súpravy nástrojov akéhokoľvek druhu. Stroj sa môže používať iba v súlade so svojím urče- ním. Každé iné použitie presahujúce určenie je pova- žované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľvek dru- hu ručí používateľ/obsluha a nie výrobca. Kto nemôže používať prístroj: Osoby, ktoré nie sú oboznámené s návodom na ob- sluhu, deti mladšie ako 16 rokov, ako aj osoby pod vplyvom alkoholu, drog, liekov. Prevádzkové hodiny benzínovej motorovej kosy Aj keď sa motorová kosa smie používať kedykoľvek, operátor by mal brať ohľad na ľudí vo svojom okolí.

5. Dôležité upozornenia

Bezpečnostné pokyny Tento prístroj nie je určený na to, aby ho používa- li osoby (vrátane detí) s obmedzenými telesnými, zmyslovými alebo duševnými schopnosťami alebo nedostatočnými skúsenosťami a znalosťami, pokiaľ nie sú pod dozorom osoby zodpovednej za ich bez- pečnosť a neboli poučené v používaní prístroja.www.scheppach.com

7. Počas prevádzky motora sa nikdy nedotýkajte

zapaľovacej sviečky ani kábla. Pri nerešpekto- vaní hrozí nebezpečenstvo zásahu elektrickým prúdom.

8. Počas prevádzky motora, resp. priamo po vypnutí

motora, sa nikdy nedotýkajte tlmiča zvuku, zapa- ľovacej sviečky ani iných kovových častí motora. Pri nerešpektovaní sa môžu vyskytnúť závažné popáleniny.

9. Keď ste na jednom dokosili a chcete v práci po-

kračovať na inom mieste, vypnite motor a otoč- te stroj tak, aby čepeľ smerovala od vášho tela.

10. Predtým ako znova začnete pracovať s prístro-

jom, skontrolujte, či rezacie zariadenie prestalo pracovať v chode motora naprázdno.

Údaje rezu vyžínača na trávu Priemer rezu 420 mm Hrúbka struny 2 x 2,8 mm Dĺžka struny 4 m Rezná rýchlosť max. 6000 min

Údaje rezu jemnej rezačky Priemer rezu 255 mm Hrúbka rezacieho kotúča 1,4 mm Počet zubov 3 Rezná rýchlosť max. 6800 min

Pohon Zdvihový objem 32,5 cm³ Menovitý výkon motora 0,9 kW Objem benzínovej nádrže 900 cm³ Typ motora 2-taktný motor, chladený vzduchom Hmotnosť 7,9 kg Technické zmeny vyhradené! Informácie týkajúce sa tvorby hluku namerané podľa príslušných noriem: Akustický tlak Jemná rezačka L

= 3 dB Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu.

• Držte ruky a nohy v bezpečnej vzdialenosti od ro- tujúcich dielov.

• Prístroj nikdy nezdvíhajte ani neprenášajte, keď beží motor.

• Vytiahnite zapaľovaciu sviečku zo sokla: – keď nepracujete s prístrojom, – pred uvoľnením blokády, – pred kontrolou, čistením alebo prácami na prí- stroji, – po kontakte s predmetom. Skontrolujte prístroj, či nie je poškodený a v prípade potreby ho opravte, – keď začne abnormálne vibrovať (okamžite ho skontrolujte).

4. Údržba a uschovanie

• Dbajte na to, aby boli všetky matice, čapy a skrutky pevne utiahnuté, aby sa prístroj nachádzal v bez- pečnom pracovnom stave.

• Pravidelne kontroluje zberné zariadenie na trávu ohľadom opotrebovania.

• Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely.

• Pri rotujúcich kosačkách sa smú používať iba ná- hradné rezacie prípravky príslušného typu. – Prístroj nikdy nenechávajte natankovaný v budo- ve, kde by mohli pary dosiahnuť k otvorenému ohňu alebo iskre. – Pred skladovaním nechajte motor vychladnúť v nádobe. – Na zníženie nebezpečenstva požiaru udržiavaj- te motor, priehradku s batériou, tlmič zvuku a oblasť uchovávania benzínu bez trávy, lístia a prebytočného tuku. – Ak sa musí benzínová nádrž vyprázdniť, vyko- najte tak v exteriéri. Špeciálne bezpečnostné varovanie

3. Držte rýchlosť motora na stupni potrebnom pre

kosenie; rýchlosť motora nikdy nezvyšujte nad potrebný stupeň.

4. Ak sa počas prevádzky zachytí do čepele tráva

alebo musíte prístroj skontrolovať, resp. natanko- vať, motor vždy vypnite.

5. Ak sa čepeľ dotkne tvrdého predmetu, ako naprí-

klad kameňa, okamžite zastavte motor a skontro- lujte, či sa nepoškodila čepeľ. Ak áno, vymeňte čepeľ za novú.

6. Ak na vás niekto počas práce zavolá, musíte

vždy vypnúť motor a až potom sa k tejto osobe otočiť.www.scheppach.com

Proces miešania: 40 dielov benzínu na 1 diel oleja Príklad: 1 l benzín : 0,025 l 2-taktný olej 5 l benzín : 0,125 l 2-taktný olej Varovanie! Dávajte pozor na spaliny. Pred tankovaním vždy vypnite motor. Keď motor beží alebo je horúci, nikdy nelejte benzín do prí- stroja. Vzniká nebezpečenstvo požiaru!

8. Zloženie a obsluha

Montáž Pri zmontovaní tohto stroja postupujte podľa uvede- ných montážnych pokynov.

1. Namontujte rukoväť na stroj obr. 4 – 6

• Najskôr uvoľnite inbusové skrutky a potom posuňte pravú a ľavú rukoväť do stredu držiaka rukoväti.

• Na záver namontujte držiak rukoväti a pevne utiah- nite inbusové skrutky.

2. Montáž hriadeľa obr. 7

• Tlačte dolnú časť stopky (b) nadol, kým aretačný čap (a) nezapadne do vŕtania (c) stopky. Bude jed- noduchšie, ak dolnú časť stopky (b) zľahka otočíte do oboch smerov. Čap (a) je v správnej pozícii, keď je úplne osadený vo vŕtaní.

• Upevnite ochranu pomocou kľúča dodaného ako štandardné príslušenstvo, pevne utiahnite skrutky. m Varovanie! Používajte iba originálne náhradné diely a diely príslušenstva výrobcu. V opačnom prí- pade sa môže znížiť výkon, môže dôjsť k porane- niam a môže zaniknúť záruka. Zariadenie nikdy ne- používajte bez ochrany!

• Uvoľnite maticu. Vyrovnajte obidve vŕtania príruby a krytu. Držte prírubu skrutkovačom a otáčajte nástrčkový kľúč v smere hodinových ručičiek, matica sa uvoľní.

• Upevnite nylonovú rezaciu hlavu. Zložte kryt uvoľnením matice. Ďalej držte príru- bu, namontujte nylonovú rezaciu hlavu na stopku a otáčajte ju proti smeru hodinových ručičiek, ny- lonová rezacia hlava sa upevní. Obr. 15

• Uvoľnite nylonovú rezaciu hlavu. Držte prírubu skrutkovačom a otáčajte nylonovú rezaciu hlavu v smere hodinových ručičiek, teraz sa môže vymeniť. Vibrácia: Vyžínač na trávu: A

Vznik hluku a vibrácií obmedzte na minimum!

• Používajte iba bezchybné stroje.

• Prístroj pravidelne čistite a vykonávajte jeho údržbu.

• Váš spôsob práce prispôsobte prístroju.

• Prístroj nepreťažujte.

• Prístroj nechajte v prípade potreby prekontrolovať.

• Ak sa prístroj nepoužíva, vypnite ho.

• Noste rukavice. V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmto znakom:

Skontrolujte prístroj pred každým uvedením do pre- vádzky na:

• Tesnosť palivového systému.

• Bezchybný stav a úplnosť ochranných zariadení a rezacieho prípravku.

• Pevné utiahnutie všetkých skrutkových spojov.

• Ľahkosť chodu všetkých pohyblivých dielov.

Odporúčané palivá Používajte iba zmes bezolovnatého benzínu a špeci- álneho motorového oleja pre 2-taktné motory. Zmie- šajte palivovú zmes podľa tabuľky miešania palív. Pozor: Nepoužívajte palivovú zmes, ktorá bola skla- dovaná dlhšie ako 90 dní. Pozor: Nepoužívajte olej pre 2-taktné motory s od- porúčaným miešacím pomerom 100:1. V prípade po- škodenia motora z dôvodu nedostatočného mazania zaniká záruka výrobcu na motor. Pozor: Na prepravu a skladovanie paliva používajte iba nádoby, ktoré sú na to určené a schválené. Do priloženej zmiešavacej fľaše nalejte správne množstvo benzínu a oleja pre 2-taktné motory. Ná- sledne dobre pretrepte nádobu. Nikdy nepoužívajte olej pre 4-taktné motory ani vo- dou chladené 2-taktné motory. Môže sa tým znečistiť zapaľovacia sviečka, zablokovať časť odpadového vzduchu alebo zalepiť piestový krúžok. Palivové zmesi, ktoré sa nepoužili mesiac alebo dlh- šie, môžu upchať karburátor alebo negatívne ovplyv- niť prevádzku motora. Nepotrebné palivo nalejte do vzduchotesnej nádoby a uskladnite ju v tmavej, chladnej miestnosti.www.scheppach.com

m Nebezpečenstvo poranenia! Prístroj nepoužívajte, ak objavíte chyby. Ak je poškodený nejaký diel, pred opätovným použi- tím prístroja ho musíte vymeniť. Pred použitím skontrolujte!

• Skontrolujte, či sa prístroj nachádza v bezpečnom stave:

• Skontrolujte prístroj, či nevykazuje netesnosti.

• Skontrolujte prístroj, či nevykazuje viditeľné škody.

• Skontrolujte, či sú všetky diely prístroja bezpečne namontované.

• Skontrolujte, či sa všetky bezpečnostné zariadenia nachádzajú v dobrom stave. m Nebezpečenstvo poranenia! Pred začatí práce vždy odstráňte všetky predmety ležiace na zemi, ktoré by sa mohli vymrštiť počas prevádzky motorovej kosy. Spustenie obr. 21 – 27 + 41 Páčka sýtiča:

• Teplý motor/sýtič zatvorený:

• Studený motor/sýtič otvorený: Hneď po riadnom zmontovaní prístroja naštartujte motor nasledovne:

1. Postavte prístroj na tvrdú, rovnú plochu.

8. Keď motor beží v chode naprázdno, najskôr stlač-

te uvoľňovaciu páku (7) a potom stlačte plynovú páku (8). Prístroj beží. Ak chcete plynovú páku zaaretovať na polovičný plyn, stlačte aretačný gombík (9). Obr. 27

9. Prispôsobenie dĺžky struny pri práci:

Tento prístroj disponuje rezacou hlavou, kto- rá funguje podľa princípu „Ťuknúť a ďalej“. Viac struny môžete uvoľniť tak, že rezacou hlavou ťuk- nete na podložku, zatiaľ čo motor beží na najvyš- šiu rýchlosť: nylonová struna sa automaticky uvoľní a čepeľ odreže prečnievajúcu dĺžku. Obr. 41

10. Ak sa vyskytnú problémy, vypnite motor; prístroj

sa zastaví. Ak chcete zastaviť rezaciu hlavu, pus- tite plynovú páku (8). Obr. 27 Jemná rezačka/obojručný nôž

• Upevnite čepeľ. Obr. 8 – 10 Po uvoľnené matice odoberte vonkajšiu prírubu. Potom vyrovnajte čepeľ (4), vonkajšiu prírubu (25), kryt (24) a maticu. Dbajte na to, aby sa smer otá- čania čepele zhodoval so smerom šípky na čepeli. Držte prírubu skrutkovačom a otáčajte maticu proti smeru hodinových ručičiek; dbajte na to, aby bola matica pevne upevnená.

• Uvoľnite čepeľ. Držte prírubu skrutkovačom a uvoľ- nite maticu, potom môžete odobrať čepeľ. m Varovanie! Pred použitím zaistite, aby bola rezacia hlava správ- ne namontovaná! Upozornenie: Balenie sa skladá z recyklovaných materiálov. Baliace materiály zlikvidujte v súlade so smernicami.

5. Namontujte popruh. Obr. 17 – 21

• Popruh namontujte tak, ako je to zobrazené. Prevádzka Pri práci s prístrojom musí byť namontovaný plastový ochranný kryt pre pohon noža, resp. struny, aby sa zabránilo vymršteniu predmetov. Integrovaný nôž (A) v ochrannom kryte rezacej struny automaticky odreže strunu na optimálnu dĺž- ku. Obr. 16 Naplnenie benzínu m Nebezpečenstvo poranenia! Benzín je výbuš- ný! Pred naplnení nádrže benzínom vypnite a ochla- ďte motor m Nebezpečenstvo poškodenia prístroja! Prístroj sa dodáva bez motorového alebo prevo- dového oleja. POZOR! Pred uvedením do prevádzky musíte na- plniť zmes benzínu a oleja.

• Rukou znova pevne zaskrutkujte uzáver nádrže. Naštartovanie prístroja Prístroj neštartujte skôr, ako ho úplne zmontujete.www.scheppach.com

Vyžínanie/žatie Vyžínačom pohybujte zo strany na stranu podobne ako pri kosáku. Cievku so strunou držte vždy para- lelne so zemou. Skontrolujte terén a stanovte poža- dovanú výšku rezu. Pre dosiahnutie rovnomerného sekania cievku so strunou udržiavajte a veďte v po- žadovanej výške. Obr. 43 Nízke vyžínanie Držte vyžínač s ľahkým náklonom presne pred se- bou, aby sa dolná strana struny nachádzala nad ze- mou a struna trala presné miesto rezu. Vždy koste od seba. Neťahajte vyžínač k sebe. Kosenie pri plote/základoch Pri kosení sa pomaly približujte k plotom z drôteného pletiva, latkovým plotom, múrom z prírodného kame- ňa a základom, aby ste kosili blízko nich, avšak bez toho, aby struna narážala do prekážok. Ak sa struna dostane do kontaktu napríklad s kameňmi, kamen- nými múrmi alebo základmi, tak sa opotrebuje alebo rozstrapká. Ak struna narazí do pletiva plota, tak sa zlomí. Vyžínanie okolo stromov Vyžínajte okolo kmeňov stromov, približujte sa po- maly, aby sa struna nedotkla kôry. Obíďte strom a koste pri tom zľava doprava. Približujte sa k tráve alebo burine so špičkou struny a sklopte cievku so strunou zľahka dopredu. Varovanie: Pri pokosení buďte nadmieru opatrní. Pri takýchto prácach dodržiavajte odstup 30 metrov me- dzi vami a inými osobami alebo zvieratami. Pokosenie Pri pokosení zachyťte celú vegetáciu až na zem. Na- kloňte na to cievku so strunou v 30-stupňovom uhle doprava. Nastavte rukoväť do požadovanej polohy. Dbajte na zvýšené nebezpečenstvo poranenia pou- žívateľa, prihliadajúcich a zvierat, ako aj na nebez- pečenstvo vecných škôd v dôsledku vymrštených predmetov (napr. kameňov). m Varovanie: Neodstraňujte prístrojom predmety z chodníkov atď.! Prístroj je výkonný nástroj, a malé kamene alebo iné predmety sa môžu vymrštiť 15 metrov a ďalej, a viesť k poraneniam alebo poškodeniam automobilov, do- mov a okien. Zasvorkovanie Ak by sa obojručný nôž zablokoval v dôsledku príliš hustej vegetácie, ihneď vypnite motor. Pred opätov- ným uvedením prístroja do prevádzky ho zbavte trá- vy a krovia. Obr. 42

11. Ak sa vyskytne problém, vytiahnite kolík bezpeč-

nostného pásu a okamžite uvoľnite motorovú ko- su. Vypnutie motora obr. 22

12. Pri teplom motore sa môže plynová páka pri

reštartovaní stroja nastaviť priamo do polohy Z A P. Upozornenie: Ak motor nenaskočí ani po viacerých pokusoch, prečítajte si odsek „Odstraňovanie chýb na motore“. Upozornenie: Štartovacie tiahlo vždy vyťahujte rov- no. Ak ho vytiahnete pod uhlom, vznikne trenie na očku. V dôsledku tohto trenia sa šnúra prederie a rýchlejšie sa opotrebuje. Keď sa šnúra opäť vťahuje, vždy pevne držte rukoväť štartéra. Nikdy nenechajte šnúru sa rýchlo vrátiť z vytiahnu- tého stavu. Upozornenie: Neštartujte motor vo vysokej tráve. m Pozor: Po vypnutí motora beží kosa ešte niekoľko sekúnd ďalej; preto sa držte v bezpečnej vzdialenosti od rezacej hlavy, kým sa úplne nezastaví!

Predĺženie vyžínacej struny Varovanie! V strunovej cievke nepoužívajte kovový drôt, resp. kovový drôt s plastovým opláštením aké- hokoľvek typu. Môže to viesť k ťažkým poraneniam používateľa. Na predĺženie rezacej struny nechajte motor bežať na plný plyn a naťukajte cievku so strunou na zem. Struna sa automaticky predĺži. Obr. 41 Nôž na ochrannom kryte skracuje strunu na prípust- nú dĺžku. Obr. 16 m Opatrne: Pravidelne odstraňujte všetky zvyšky trávy a buriny, aby ste predišli prehriatiu tyče stop- ky. Zvyšky trávnika/tráv/buriny sa zachytávajú pod ochranným štítom, čo zabraňuje dostatočnému chla- deniu tyče rúčky. Zvyšky opatrne odstraňujte skrut- kovačom alebo podobným nástrojom. Obr. 42 Rôzne spôsoby kosenia Ak je prístroj správne namontovaný, kosí burinu a vysokú trávu na ťažko prístupných miestach, ako napríklad pozdĺž plotov, múrov a základov, ako aj okolo stromov. Dá sa používať aj na „žacie práce“, na odstránenie divokého porastu pre prípravu záhra- dy alebo vysekanie určitej oblasti nízko nad zemou. Obr. 43 m Pozor: Aj pri starostlivom používaní má kosenie na základoch, kamenných alebo betónových múroch atď. za následok nadnormálne opotrebovanie struny.www.scheppach.com

zníži zaťaženie na motor počas štartovania a za- hrievania.

12. Spätná montáž cievky so strunou (pozri odsek

8.4). Ak sa vymieňa celá cievka so strunou, body 3 – 6 sa musia preskočiť. Brúsenie obojručného noža Obojručný nôž sa môže časom otupiť

• Ak to zistíte, uvoľnite skrutky, ktorými je obojručný nôž upevnený na ochrannom kryte.

• Upevnite nôž do zveráka.

• Obrúste všetky 3 čepele noža plochým pilníkom a dbajte na to, aby ste zachovali uhol reznej hrany. Brúste pilníkom iba jedným smerom. Čepeľ vymeňte alebo naostrite na konci každej sezó- ny kosenia, resp. podľa potreby. Nevyvážené čepele spôsobujú silné vibrovanie mo- torovej kosy, v dôsledku čoho hrozí nebezpečenstvo poranenia! Vymeňte a vyčistite zapaľovaciu sviečku Obr. 32 – 33

1. Hneď ako motor vychladne, pomocou dodaného

nástrčkového kľúča odstráňte zapaľovaciu svieč- ku.

2. Zapaľovaciu sviečku čistite drôtenou kefou.

3. Pomocou škáromera nastavte medzeru na 0,5 až

4. Zapaľovaciu sviečku opatrne osaďte rukou, aby

sa nepoškodil závit.

5. Po osadení zapaľovacej sviečky ju utiahnite kľú-

čom na zapaľovacie sviečky. Čistenie vzduchového ltra obr. 28 – 31 Znečistené vzduchové ltre znižujú výkon motora vplyvom príliš malého prívodu vzduchu ku karburáto- ru. Preto je nevyhnutná pravidelná kontrola

• Filtračnú vložku umyte v teplej mydlovej vode, opláchnite a nechajte vysušiť na vzduchu. Pozor: Vzduchový lter nikdy nečistite benzínom ani horľavými rozpúšťadlami. m Varovanie! Motor nikdy nechajte bežať, keď ešte nie je osa- dená vložka vzduchového ltra. Mazanie uhlovej prevodovky Ošetrite tukom na báze lítia. Odmontujte skrutku a pridajte tuk, manuálne otáčajte stopku, kým nezačne vytekať tuk; a znova namontujte skrutku. Predchádzanie spätnému nárazu Pri práci s obojručným nožom hrozí nebezpečenstvo spätného nárazu, keď narazí na pevné prekážky (kmeň stromu, konár, peň, kameň alebo niečo po- dobné). Prístroj sa pritom vymrští späť proti smeru otáčania nástroja. To môže mať za následok stratu kontroly nad prístrojom. Obojručný nôž nepoužívajte v blízkosti plotov, kovových stĺpikov, hraničných ka- meňov ani základov.

Pred vykonávaním údržbárskych alebo čistiacich prác vždy vypnite motor a vytiahnite konektor zapa- ľovacej sviečky.

Plán údržby po 12 pre- vádzkových hodinách po 24 pre- vádz- kových hodinách po 36 pre- vádzkových hodinách Vzduchový lter vyčistite vyčistite vymeňte Zapaľovacia sviečka remeňa vyčistite vymeňte Potrebná odborná kontrola:

• keď je ohnutá čepeľ (nenarovnávajte ju znova sa- mi!).

sané v odseku 8.4. Stlačenie cievky a odobratie jednej polovice telesa obr. 35.

2. Vybratie cievkového taniera z telesa cievky so

3. Odstráňte ešte prípadne prítomnú rezaciu strunu.

4. Zložte novú rezaciu strunu v strede a zaveste

vzniknutú slučku do vybrania cievkového taniera. Obr. 37

5. Naviňte strunu pod napätím proti smeru hodino-

vých ručičiek. Cievkový rozdeľovač pritom rozdelí obidve polovice rezacej struny. Obr. 38

6. Posledných 15 cm oboch koncov struny zahákni-

te do protiľahlých držiakov struny cievkového ta- niera. Obr. 39

3. Motor nechajte vychladnúť (cca 5 minút).

4. Odstráňte zapaľovaciu sviečku

5. Do spaľovacej komory nalejte 1 čajovú lyžičku

oleja pre 2-taktné motory. Niekoľkokrát pomaly ťahajte za lanko štartéra, aby ste na vnútorné komponenty naniesli olej. Opäť nasaďte zapa- ľovaciu sviečku. Upozornenie: Uložte prístroj na suchom mieste, ďa- leko od možných zápalných zdrojov, napr. pecí, tep- lovodných bojlerov s plynom, plynových sušičiek atď. Opätovné uvedenie do prevádzky

1. Odstráňte zapaľovaciu sviečku.

2. Rýchlo potiahnite za lanko štartéra, aby ste od-

stránili prebytočný olej zo spaľovacej komory.

3. Vyčistite zapaľovaciu sviečku a dbajte na správ-

nu vzdialenosť elektród na zapaľovacej sviečke; alebo vložte novú sviečku so správnou vzdiale- nosťou elektród.

4. Pripravte prístroj na prevádzku

5. Nádrž naplňte správnou zmesou paliva/oleja. Po-

zri tabuľku miešania paliva. Preprava Ak chcete prístroj prepravovať, vyprázdnite benzíno- vú nádrž, ako je to opísané v kapitole 8. Prístroj vyčis- tite od hrubých nečistôt kefou alebo metličkou.

12. Likvidácia a opätovné zhodnotenie

Upozornenia k baleniu Baliace materiály sa dajú recyklovať. Prosím, likvidujte balenia ekologicky. O možnostiach likvidácie opotrebovaného prí- stroja sa informujte na vašej samospráve alebo štátnej správe. Palivá a oleje

• Pred likvidáciou prístroja sa musí palivová nádrž a nádoba na motorový olej vyprázdniť!

• Palivo a motorový olej nepatria do domového odpa- du, ale musia sa zbierať, resp. likvidovať oddelene!

• Prázdne olejové a palivové nádrže sa musia ekolo- gicky zlikvidovať. Skladovanie prístroja Po použití prístroj dôkladne vyčistite. Skladujte prí- stroj na suchom mieste, najskôr nechajte motor vy- chladnúť. Dôležité upozornenie pre prípad opravy: V prípade zasielania zariadenia na opravu majte na pamäti, že zariadenie sa z bezpečnostných dôvodov musí zasielať do servisnej stanice bez oleja a ben- zínu. Servisné informácie Je potrebné dbať na to, že pri tomto produkte pod- liehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebovaniu*: Cievka so stru- nou, obojručný nôž, zapaľovacia sviečka, vzduchový lter

• V prípade potreby vyčistite prístroj vlhkou handrou a prípadne miernym vyplachovacím prostriedkom. m Pozor!

• Pred každým čistením vytiahnite konektor zapaľo- vacej sviečky.

• Prístroj v žiadnom prípade za účelom čistenia ne- ponárajte do vody ani iných kvapalín.

• Motorovú kosu uchovávajte na bezpečnom a su- chom mieste a mimo dosahu detí. Skladovanie Opatrne: Prístroj neuložte nikdy na dlhšie ako 30 dní bez vykonania nasledujúcich krokov: Uloženie prístroja Ak prístroj uložíte na dlhšie ako 30 dní, musí sa na to pripraviť. V opačnom prípade sa vyparí zvyšné palivo nachádzajúce sa v karburátore a zanechá usadeninu podobnú gume. Mohlo by to sťažiť štart a mať za ná- sledok drahé opravy.

2. Naštartujte motor a nechajte ho bežať, kým sa

13. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobiť nápravu, keď váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovať a odstrániť problém, obráťte sa na vašu servisnú dielňu. Porucha Možná príčina Náprava Prístroj nenaskočí. • Chybný postup pri štartovaní.

• Zapaľovacia sviečka je znečistená sadzami alebo je vlhká

• Nesprávne natavenie karburátora

• Nesprávne namontovaná čepeľ, resp. cievka so strunou

• Vyčistite zapaľovaciu sviečku alebo ju vymeňte za novú.

• Vyhľadajte autorizovaný servis.

• Znova namontujte čepeľ, resp. cievku so strunou.

• Skontrolujte stav paliva. Prístroj naskočí, nemá však plný výkon.

• Nesprávne nastavenie páky sýtiča

• Znečistený vzduchový lter

• Nesprávne natavenie karburátora

• Vyhľadajte autorizovaný servis.

• Naostrite, resp. vymeňte rezací nôž Motor beží nepravidelne • Nesprávna vzdialenosť elektród na zapaľovacej sviečke

• Nesprávne natavenie karburátora

• Vyčistite zapaľovaciu sviečku a nastavte vzdialenosť elektród alebo osaďte novú zapaľovaciu sviečku.

• Vyhľadajte autorizovaný servis. Motor nadmerne dymí • Nesprávna palivová zmes

• Nesprávne natavenie karburátora

• Použitie správnej palivovej zmesi (pozri tabuľku miešania paliva)

• Vyhľadajte autorizovaný servis. Motor sa prehrieva • Motor je preťažený • Robte pravidelné prestávkywww.scheppach.com
