NÁVOD K OBSLUZE PBC330 SCHEPPACH

Benzínový krovinorez Preklad originálu - Úvod

Benzínový křovinořez Prěklad z originálního návodu

16. Palivové čerpadlo

• Skontrolujte, či je rozsah dodávky kompletný.

• Nekoste trávu na nadmerne strmých svahoch.

9. Keď ste na jednom dokosili a chcete v práci po-

= 96,4 dB Vyžínač na trávu L

= 98,9 dB Akustický výkon Jemná rezačka L

= 105,3 dB Vyžínač na trávu L

4. Údržba a uschovanie

kách. Keď prerušíte prácu, uveďte plynovú páku do polohy chodu naprázdno.

2. Pri práci zaujmite stabilné, rovnomerné držanie

4. Montáž a demontáž oboch rezacích zaria-

dení Vyžínač na trávu/cievka so strunou obr. 14 – 15

• Teplý motor/sýtič zatvorený:

4. Stlačte benzínové čerpadlo viac ako 5-krát.

7. Krátko počkajte a následne zatvorte páčku sýtiča

• Odskrutkujte a odoberte uzáver nádrže (14). Obr. 1

• Opatrne nalejte do nádrže zmes benzínu a oleja. Nič pri tom nerozlejte!

• Rukou pevne zaskrutkujte uzáver nádrže. Vypustenie benzínu obr. 40

• Podložte záchytnú nádobu pod vypúšťaciu skrutku benzínu.

• Odskrutkujte a odoberte uzáver nádrže.

• Úplne vypustite zmes benzínu a oleja.

11. Ak sa vyskytne problém, vytiahnite kolík bezpeč-

• keď sa motor náhle zastaví.

5. Naviňte strunu pod napätím proti smeru hodino-

1. Pomaly odstráňte uzáver palivovej nádrže, aby

motor nezastaví, aby ste odstránili palivo z kar- burátora.www.scheppach.com

• Vyčistite vzduchový lter

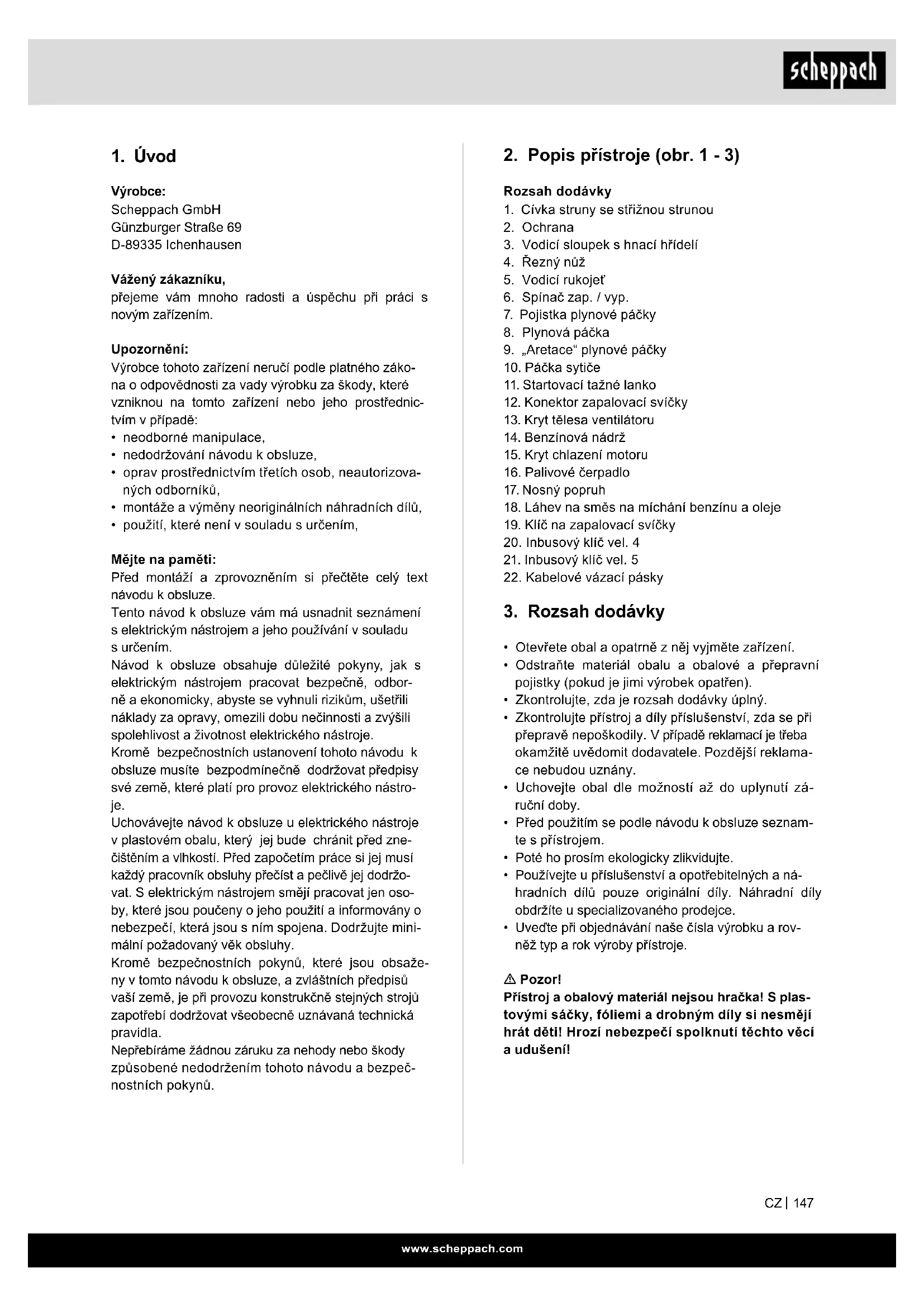

Vysvětlení symbolů na přístroji Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny! Pozor! Benzín je velmi snadno vznětlivý. Vyvarujte se kouření, otevřenému ohni nebo odlétávajícím jiskrám v blízkosti paliva. Varování! Při nedodržení možné nebezpečí ohrožení života, nebezpečí zranění nebo poškození nástroje Pozor, nebezpečí zranění! Během chodu motoru nesmí přijít ruce a nohy do kontaktu s nožem. Udržujte děti, přihlížející osoby a pomocníky od křovinořezu ve vzdálenosti 15 m! Noste pevnou obuv! Používejte ochrannou helmu, ochranu sluchu a ochranné brýle! Noste pracovní rukavice! Pozor! Výfuk a ostatní části motoru se za provozu velmi silně zahřívají, nedotýkejte se jich! 40:1 Symbol pro nalévání „směsi v poměru benzín/olej“ na víku nádrže. Pozor! Nebezpečí zranění odlétávajícími předměty Výrobek odpovídá platným evropským směrnicím. Pozor na zpětný ráz! Pozor, nepoužívejte pilové listy nebo vícedílné kovové řezné nástroje! Křovinořez Vyžínač trávy Garantovaná hladina akustického výkonu Objem nádržewww.scheppach.com

11. Čištění a skladování .................................................................. 154

2. Popis přístroje (obr. 1 - 3)

1. Cívka struny se střižnou strunou

3. Vodicí sloupek s hnací hřídelí

6. Spínač zap. / vyp.

7. Pojistka plynové páčky

9. „Aretace“ plynové páčky

11. Startovací tažné lanko

12. Konektor zapalovací svíčky

13. Kryt tělesa ventilátoru

15. Kryt chlazení motoru

16. Palivové čerpadlo

18. Láhev na směs na míchání benzínu a oleje

19. Klíč na zapalovací svíčky

20. Inbusový klíč vel. 4

21. Inbusový klíč vel. 5

22. Kabelové vázací pásky

• Otevřete obal a opatrně z něj vyjměte zařízení.

• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je rozsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklama- ce nebudou uznány.

• Uchovejte obal dle možností až do uplynutí zá- ruční doby.

• Před použitím se podle návodu k obsluze seznam- te s přístrojem.

• Poté ho prosím ekologicky zlikvidujte.

• Používejte u příslušenství a opotřebitelných a ná- hradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.

• Uveďte při objednávání naše čísla výrobku a rov- něž typ a rok výroby přístroje. m Pozor! Přístroj a obalový materiál nejsou hračka! S plas- tovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

Výrobce: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazníku, přejeme vám mnoho radosti a úspěchu při práci s novým zařízením. Upozornění: Výrobce tohoto zařízení neručí podle platného záko- na o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednic- tvím v případě:

• neodborné manipulace,

• nedodržování návodu k obsluze,

• oprav prostřednictvím třetích osob, neautorizova- ných odborníků,

• montáže a výměny neoriginálních náhradních dílů,

• použití, které není v souladu s určením, Mějte na paměti: Před montáží a zprovozněním si přečtěte celý text návodu k obsluze. Tento návod k obsluze vám má usnadnit seznámení s elektrickým nástrojem a jeho používání v souladu s určením. Návod k obsluze obsahuje důležité pokyny, jak s elektrickým nástrojem pracovat bezpečně, odbor- ně a ekonomicky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost elektrického nástroje. Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz elektrického nástro- je. Uchovávejte návod k obsluze u elektrického nástroje v plastovém obalu, který jej bude chránit před zne- čištěním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržo- vat. S elektrickým nástrojem smějí pracovat jen oso- by, které jsou poučeny o jeho použití a informovány o nebezpečí, která jsou s ním spojena. Dodržujte mini- mální požadovaný věk obsluhy. Kromě bezpečnostních pokynů, které jsou obsaže- ny v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpeč- nostních pokynů.www.scheppach.com

• Pozorně si přečtěte instrukce. Seznamte se s ovlá- dacími prvky a s řádným používáním přístroje.

• Nikdy nedovolte dětem nebo osobám, které nejsou obeznámeny s těmito instrukcemi, aby přístroj po- užívaly. Příslušné zákony země mohou určit mini- mální věk pro uživatele.

• Nikdy nesečte, pokud jsou v blízkosti jiné osoby, zejména děti, nebo domácí zvířata.

• Obsluha nebo uživatel odpovídají za následky ri- zik, jimž jsou vystaveni ostatní lidé nebo jejich ma- jetek.

• Motor nikdy nenechávejte běžet ve vnitřních pro- storách. Výfukové plyny obsahují škodlivý oxid uhelnatý.

• Během sečení vždy noste vhodnou obuv a dlou- hé kalhoty.

• Neuvádějte přístroj do provozu, pokud jste bosí nebo máte na nohou sandály.

• Důkladně prohlédněte oblast, v níž má být přístroj používán; odstraňte veškeré kameny, klacky, dráty, kosti a jiné předměty.

• Před každým použitím vizuálně zkontrolujte čepe- le, čepy a řezací zařízení, zda nevykazuje poško- zení nebo opotřebení. Opotřebované nebo poško- zené čepele a šrouby vyměňujte v párech, abyste zachovali rovnováhu.

• U přístrojů s více čepelemi buďte opatrní, proto- že jedna čepel může způsobit roztočení ostatních.

• Přístroj používejte pouze za denního světla nebo při dobrém umělém osvětlení.

• Nepoužívejte jej na vlhkou trávu.

• Dbejte na bezpečný postoj, zejména ve svahu.

• Buďte mimořádně opatrní, když měníte směr na svahu.

• Nesečte trávu na příliš strmých svazích.

• Buďte mimořádně opatrní, když přístroj obracíte nebo ho přitahujete k sobě.

• Přístroj nikdy neprovozujte s vadnými ochranný- mi zařízeními nebo štíty, ani bez ochrany vlastní osoby.

• Motor zapněte podle instrukcí a držte přitom nohy dál od čepele(í).

• V takovém případě zařízení nesmíte naklánět dál, než je nezbytně třeba a zvedněte jen tu část, která je dále od obsluhy. Obě ruce musí být v obslužné poloze, než přístroj opět vrátíte k zemi.

• Držte ruce a nohy v bezpečné vzdálenosti od ro- tujících dílů.

• Přístroj nikdy nezvedejte ani nepřenášejte, pokud motor běží.

• Vytáhněte zapalovací svíčku z podstavce: – pokud s přístrojem nepracujete,

4. Použití v souladu s určením

Motorová kosa (použití řezacího nože) je vhodná k řezání slabších houští, hustšího plevele a podrostu. Motorový vyžínač (použití cívky se střižnou strunou) je vhodný k sekání trávníku, travnatých ploch a řid- šího plevele. Pro řádné používání přístroje je třeba dodržovat vý- robcem dodaný návod k použití. Každé jiné použití, které není v tomto návodu výslovně dovolené, mů- že vést k poškození přístroje a k vážnému ohrožení uživatele. Bezpodmínečně dodržujte omezení v bez- pečnostních pokynech. Respektujte prosím, že náš přístroj v souladu s ur- čením není konstruován pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, ře- meslných nebo průmyslových provozech, a při srov- natelných činnostech. Pozor! Kvůli fyzickému ohrožení uživatele se benzí- nová motorová kosa nesmí používat na tyto práce: k čištění chodníků a jako drtič na drcení odřezků ze stromů a živých plotů. Dále se benzínová motoro- vá kosa nesmí používat k zarovnávání nerovností terénu, např. krtinců. Z bezpečnostních důvodů se benzínová motorová kosa nesmí používat jako hnací agregát pro jiné pracovní nástroje a nástrojové me- chanismy jakéhokoliv druhu. Stroj se smí používat pouze v souladu s jeho urče- ním. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce. Kdo nesmí přístroj používat: Osoby, které nejsou seznámené s návodem k obslu- ze, děti mladší 16 let a rovněž osoby, které jsou pod vlivem alkoholu, drog nebo léků. Doby použití benzínové motorové kosy I když se motorová kosa může používat kdykoliv, měl by její uživatel brát ohled na lidi ve svém okolí.

5. Důležitá upozornění

Bezpečnostní pokyny Tento přístroj není určený k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smys- lovými nebo mentálními schopnostmi nebo s nedo- statkem zkušeností či znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost a nebyly poučeny o používání přístroje. Je nutné dohlížet na děti, aby si s přístrojem nehrály.www.scheppach.com

9. Když na nějakém místě skončíte se sečením a

chcete pokračovat v práci někde jinde, vypněte motor a otočte přístroj tak, aby čepel směřovala od vašeho těla.

10. Než znovu začnete pracovat s přístrojem, zkont-

rolujte, zda se řezací zařízení ve volnoběhu pře- stalo otáčet.

Řezná data vyžínače trávy Řezný průměr 420 mm Tloušťka struny 2 x 2,4 mm Délka struny 4 m Rychlost řezu max. 6000 min

Řezná data křovinořezu Řezný průměr 255 mm Tloušťka řezného listu 1,4 mm Počet zubů 3 Rychlost řezu max. 6800 min

Pohon Zdvihový objem 32,5 cm³ Výkon motoru 0,9 kW Objem benzínové nádrže 900 cm³ Typ motoru Dvoutaktní motor, vzdu- chem chlazený Hmotnost 7,9 kg Technické změny vyhrazeny! Informace k tvorbě hluku měřené podle příslušných norem: Akustický tlak Křovinořez L

= 96,4 dB Vyžínač trávy L

= 98,9 dB Akustický výkon Křovinořez L

= 105,3 dB Vyžínač trávy L

= 108,5 dB Nepřesnost měření K

= 3 dB Používejte ochranu sluchu. Působení hluku může vést ke ztrátě sluchu. Vibrace: Vyžínač trávy: A

• Používejte pouze bezvadné přístroje.

• Pravidelně provádějte údržbu a čištění přístroje. – před odstraněním překážky, – před kontrolou, čištěním nebo pracemi na pří- stroji, – po kontaktu s nějakým předmětem. Zkontrolujte přístroj, zda není poškozený, a v případě potřeby jej opravte, – pokud začne abnormálně vibrovat (zkontrolujte okamžitě).

• Dbejte na to, aby byly všechny matice, čepy a šrouby pevně utaženy a přístroj byl v bezpečném pracovním stavu.

• Pravidelně kontrolujte opotřebení a otěr u zařízení na zachytávání trávy.

• Opotřebované nebo poškozené díly z bezpečnost- ních důvodů vyměňte.

• U rotujících sekaček se smějí používat pouze ná- hradní řezací zařízení odpovídajícího typu. – Nikdy neskladujte natankovaný přístroj v budo- vě, kde mohou výpary dosáhnout k otevřenému plameni nebo jiskrám. – Před uskladněním nechte motor v nějaké nádo- bě vychladnout. – Pro snížení rizika požáru udržujte motor, tlumič hluku, bateriovou přihrádku a oblast benzínové nádrže čisté, bez trávy, listí a přebytku maziva. – Pokud musí být benzínová nádrž vyprázdněna, proveďte to venku. Zvláštní bezpečnostní varování

1. Rukojeti motorové kosy držte bezpečně oběma

rukama. Když přerušíte práci, uveďte plynovou páčku do polohy volnoběhu.

2. Při práci zaujměte stabilní, vyvážený postoj.

3. Udržujte rychlost motoru na stupni potřebném

pro sečení; nikdy rychlost motoru nezvyšujte nad požadovaný stupeň.

4. Pokud se při provozu zachytí tráva v čepeli nebo

pokud musíte přístroj zkontrolovat či natankovat, vždycky motor vypněte.

5. Pokud čepel narazí na nějaký tvrdý předmět, na-

příklad kámen, okamžitě zastavte motor a zkon- trolujte, jestli se čepel nepoškodila. V takovém případě čepel nahraďte novou.

6. Pokud na vás někdo během práce zavolá, vždyc-

ky musíte napřed vypnout motor, než se otočíte k volajícímu.

7. Nikdy se nedotýkejte zapalovací svíčky nebo ka-

belu, když je motor v provozu. Při nedodržení hrozí nebezpečí zásahu elektrickým proudem.

8. Nikdy se nedotýkejte tlumiče hluku, zapalovací

svíčky nebo jiných kovových součástí motoru, když je motor v provozu resp. bezprostředně po jeho vypnutí. Při nedodržení může dojít k vážným popáleninám.www.scheppach.com

Varování! Dávejte pozor na výfukové plyny. Před čerpáním pohonných hmot motor vždy vy- pněte. Nikdy nenalévejte benzín do přístroje, když motor běží nebo je ještě horký. Hrozí ne- bezpečí požáru!

Montáž Při smontování tohoto stroje se řiďte uvedenými montážními instrukcemi.

1. Namontujte na stroj rukojeť, obr. 4 - 6

• Povolte napřed šrouby s vnitřním šestihranem a pak umístěte pravou a levou rukojeť do středu dr- žáku rukojeti.

• Posléze namontujte držák rukojeti a pevně utáh- něte šrouby.

2. Montáž stopky, obr. 7

• Zatlačte spodní část násady (b) dolů, až aretač- ní čep (a) zapadne do otvoru (c) v násadě. Jde to snáze, když spodní část násady (b) zlehka otáčí- te v obou směrech. Čep (a) je ve správné poloze, když kompletně sedí v otvoru.

• Pak pevně dotáhněte knoík (d).

3. Namontujte ochranu, obr. 11 - 13

• Upevněte ochranu klíčem dodaným jako součást standardního příslušenství; utáhněte pevně šrou- by. m Varování! Používejte jen originální náhradní díly a díly příslušenství výrobce. Při nedodržení tohoto po- kynu může dojít ke snížení výkonu, ke zranění a k zá- niku vaší záruky. Nikdy nepoužívejte stroj bez krytu!

4. Montáž a demontáž obou řezacích zařízení

Vyžínač trávy / cívka struny, obr. 14 - 15

• Uvolněte matici. Nasměrujte oba otvory příruby a krytu. Přidržte přírubu šroubovákem a otáčejte nástrčným klíčem po směru hodin; matice se uvolní.

• Připevněte nylonovou řeznou hlavu. Povolením matice sejměte kryt. Držte dál přírubu, umístěte nylonovou řeznou hlavu na násadu a otá- čejte jí proti směru hodin; nylonová řezná hlava se upevní. Obr. 15

• Uvolněte nylonovou řeznou hlavu. Přidržte přírubu šroubovákem a otáčejte nylono- vou řeznou hlavu po směru hodin; nyní je možné ji vyměnit.

• Přizpůsobte svůj styl práce přístroji.

• Přístroj nepřetěžujte.

• Případně nechte přístroj přezkoušet.

• Přístroj vypněte, když se nepoužívá.

• Používejte rukavice. Místa, týkající se Vaší bezpečnosti, jsme v tomto návodu k použití označili touto značkou: m

7. Před uvedením do provozu

Před každým uvedením přístroje do provozu zkon- trolujte:

• Těsnost pohonného systému.

• Bezvadný stav a úplnost ochranných zařízení a řezacího ústrojí.

• Pevné utažení veškerých šroubových spojů.

• Lehkost chodu všech pohyblivých dílů.

1. Pohonná hmota a olej

Doporučené pohonné hmoty Používejte pouze směs bezolovnatého benzínu a speciálního motorového oleje pro dvoutaktní moto- ry. Namíchejte směs pohonné hmoty podle tabulky mísení pohonné hmoty. Pozor: Nepoužívejte žádnou směs pohonné hmoty, která byla uskladněna déle než 90 dnů. Pozor: Nepoužívejte olej pro dvoutaktní motory, u kterého se doporučuje směšovací poměr 100:1. Na poškození motoru, ke kterému dojde v důsledku ne- dostatečného mazání, se nevztahuje záruka na mo- tor výrobce. Pozor: K přepravě a skladování paliva používejte pouze k tomu určené a schválené nádoby. Nalijte vždy správné množství benzínu a oleje pro dvoutaktní motory do přiložené mísící lahve. Násled- ně nádobu dobře protřepejte. Nikdy nepoužívejte olej pro čtyřtaktní motory nebo dvoutaktní motory chlazené vodou. Tak může dojít ke znečištění zapalovacích svíček, zablokování od- větrávacího dílu nebo ke slepení pístního kroužku. Směsi pohonné hmoty, které nebyly používány déle než měsíc nebo déle, mohou ucpat karburátor nebo narušit provoz motoru. Nepotřebnou pohonnou hmo- tu nalijte do vzduchotěsné nádoby a uchovávejte ji v tmavé, chladné místnosti.

2. Tabulka mísení pohonné hmoty

Mísení: 40 dílů benzínu na 1 díl oleje Příklad: 1 l benzínu: 0,025 l oleje pro dvoutaktní motory 5 l benzínu: 0,125 l oleje pro dvoutaktní motorywww.scheppach.com

m Nebezpečí zranění! Nepoužívejte přístroj, pokud jste objevili závady. Pokud je nějaký díl poškozený, musíte jej před opětovným použitím přístroje vyměnit. Před použitím zkontrolujte!

• Zkontrolujte, zda je přístroj v bezpečném stavu:

• Zkontrolujte případné netěsnosti přístroje.

• Zkontrolujte viditelné poškození přístroje.

• Zkontrolujte, zda jsou všechny díly přístroje bez- pečně namontovány.

• Zkontrolujte, zda jsou všechna ochranná zařízení v dobrém stavu. m Nebezpečí zranění! Před zahájením práce vždy ze země odstraňte všechny předměty, které by mohly být při provozu motorové kosy odmrštěny. Spuštění, obr. 21 - 27 + 41 Páka sytiče :

• Teplý motor / sytič zavřen:

• Studený motor / sytič otevřen: Jakmile je přístroj řádně smontovaný, spusťte motor následovně:

1. Přístroj postavte na tvrdou a rovnou plochu.

2. Stiskněte motorový spínač do polohy zapnuto.

4. Benzínové čerpadlo stiskněte více než 5krát.

5. Zatáhněte za rukojeť startovacího lanka (11) pro

nastartování motoru 3krát až 5krát. Obr. 25

6. Vytahujte lanko, dokud motor nenaskočí. Obr. 25

7. Chvilku počkejte a pak zavřete páku sytiče (10).

8. Když motor běží na volnoběh, stiskněte napřed

páčku uvolnění (7) a pak plynovou páčku (8). Přístroj se rozběhne. Pokud chcete aretovat ply- novou páčku v poloze poloviční plyn, stiskněte aretační knoík (9). Obr. 27

9. Při práci přizpůsobte délku struny:

Tento přístroj disponuje řeznou hlavou, která fun- guje podle principu „tap and go“. Můžete uvolnit více struny tím, že řeznou hlavou klepnete o disk, zatímco motor běží nejvyšší rychlostí: Nylonové vlákno se automaticky uvolní a čepel odřízne přebytečnou délku. Obr. 41

10. Pokud se vyskytnou problémy, motor vypněte;

přístroj se zastaví. Pokud chcete zastavit řeznou hlavu, pusťte plynovou páčku (8). Obr. 27

11. Dojde-li k problému, vytáhněte kolík bezpečnost-

ního popruhu a ihned uvolněte motorovou kosu. Vypnutí motoru, obr. 22 Křovinořez / řezný nůž

• Upevněte čepel. Obr. 8 - 10 Po uvolnění matice sejměte vnější přírubu. Poté vyrovnejte čepel (4), vnější přírubu (25), kryt (24) a matici. Dbejte na to, že směr otáčení čepele mu- sí souhlasit se směrem šipky na čepeli. Přidržte přírubu šroubovákem a pevně utáhněte matici pro- ti směru hodin; dbejte na to, aby byla bezpečně upevněná.

• Uvolněte čepel. Přidržte přírubu šroubovákem a povolte matici; pak můžete čepel sejmout. m Varování! Před použitím se ujistěte, že je řezná hlava správně namontovaná! Upozornění: Balicí materiál sestává z recyklovaných materiálů. Balicí materiál zlikvidujte podle směrnic.

5. Nasaďte popruh. Obr. 17 - 21

• Popruh nasaďte podle obrázků. Provoz Při práci s přístrojem musí být namontovaný ochran- ný poklop pro provoz nože resp. struny, aby se za- bránilo odmrštění předmětů. Vestavěný nůž (A) v ochranném krytu automaticky zkracuje řeznou strunu na optimální délku. Obr. 16 Plnění benzínem m Nebezpečí zranění! Benzín je výbušný! Před naplněním nádrže benzínem vypněte motor a nechte ho vychladnout m Nebezpečí poškození přístroje! Přístroj je dodáván bez motorového nebo převo- dového oleje. POZOR! Před uvedením do provozu je nutno nalít směs benzínu/oleje.

• Vyšroubujte uzávěr nádrže (14) a sejměte jej. Obr. 1

• Opatrně nalijte dovnitř směs benzín/olej. Nerozlijte přitom nic!

• Zašroubujte rukou uzávěr nádrže. Vypuštění benzínu, obr. 40

• Podržte záchytnou nádobu pod vypouštěcím šrou- bem benzínu.

• Vyšroubujte uzávěr nádrže a sejměte jej.

• Úplně vypusťte směs benzín/olej.

• Zašroubujte rukou opět uzávěr nádrže. Spuštění přístroje Přístroj nespouštějte dřív, než ho kompletně smon- tujete.www.scheppach.com

Cívku struny veďte a držte v požadované výšce, aby výsledkem bylo rovnoměrné zastřižení. Obr. 43 Nízké vyžínání Držte vyžínač v lehkém náklonu přesně před sebou tak, aby byla spodní strana cívky struny nad zemí a struna zasahovala správné místo řezu. Vždy sečte směrem od sebe. Nepřitahujte si vyžínač k sobě. Sečení u plotu/ základů Přibližujte se při sečení pomalu k drátěným plotům, laťkovým plotům, zdem z přírodního kamene a zákla- dům tak, abyste mohli sekat blízko nich a nenaráželi přitom strunou o překážku. Pokud se struna dostane do kontaktu např. s kameny, zdivem nebo základy, opotřebí se nebo roztřepí. Pokud struna narazí na pletivo plotu, přetrhne se. Vyžínání kolem stromů Vyžínejte porost kolem kmenů stromů pomalým při- bližováním tak, aby se struna nedotkla kůry. Obchá- zejte strom a sečte přitom zleva doprava. K trávě nebo plevelu se přibližte špičkou struny a naklopte cívku struny lehce dopředu. Varování: Při vysekávání buďte maximálně opatrní. Při takových pracích udržujte mezi sebou a ostatními osobami nebo zvířaty vzdálenost 30 metrů. Vysekávání Při vysekávání zachycujete veškerou vegetaci až k podkladu. Za tím účelem nakloňte cívku struny v úhlu 30 stupňů doprava. Nastavte rukojeť do požadované polohy. Mějte na paměti zvýšené nebezpečí zranění uživatele, přihlížejících osob a zvířat, a také nebez- pečí věcné škody v důsledku vymrštěných předmětů (např. kamení). m Varování: Neodstraňujte přístrojem žádné před- měty z pěšinek apod.! Přístroj je silný nástroj a malé kameny nebo jiné předměty dokáže vymrštit 15 metrů a dále, což může vést ke zranění nebo poškození aut, domů a oken. Vzpříčení Pokud by se řezný nůž zablokoval kvůli příliš husté vegetaci, okamžitě motor vypněte. Než přístroj znovu uvedete do provozu, očistěte jej od trávy a chrastí. Obr. 42 Zabránění zpětnému rázu Při práci s řezným nožem hrozí nebezpečí zpětného úderu, když nůž narazí na pevnou překážku (kmen stromu, větev, pařez, kámen nebo podobný před- mět). Přístroj je přitom odražen zpátky proti směru otáčení nástroje. To může vést ke ztrátě kontroly nad přístrojem. Nepoužívejte řezný nůž v blízkosti plotů, kovových sloupků, mezníků nebo základů.

12. Při zahřátém motoru lze plynovou páčku při opě-

tovném spuštění stroje nastavit přímo na polohu zapnuto. Upozornění: Pokud motor ani po několika pokusech nenaskočí, přečtěte si oddíl „Odstraňování chyb v motoru“. Upozornění: Startovací tažné lanko vytahujte vždy rovně. Pokud za ně budete tahat v úhlu, dojde ke tření u oka. V důsledku tohoto tření se šňůra odírá a rychleji opotřebovává. Vždy držte rukojeť spouště, když se šňůra opět navíjí. Nikdy nenechte šňůru prudce zaskočit zpátky z plně vytaženého stavu. Upozornění: Nestartujte motor ve vysoké trávě. m Pozor: Když se motor vypne, kosa ještě několik sekund dobíhá; držte se proto raději od řezné hlavy motorové kosy dál, dokud se úplně nezastaví!

Prodloužení střižné struny Varování! V cívce struny nepoužívejte kovový drát ani kovový drát s plastovým povrchem. Uživatel si tak může přivodit vážná zranění. K prodloužení střižné struny nechte motor běžet na plný plyn a klepněte cívkou struny o zem. Struna se automaticky prodlouží. Obr. 41 Nůž u ochranného štítu zkrátí strunu na přípustnou délku. Obr. 16 m Opatrně: Pravidelně odstraňujte všechny zbytky trávy a plevele, abyste předešli přehřátí trubky hří- dele. Zbytky trávníku/trávy/plevele se zachycují pod ochranným štítem, což brání dostatečnému chlazení trubky hřídele. Zbytky odstraňujte opatrně šroubová- kem nebo podobným nástrojem. Obr. 42 Různé způsoby sečení Pokud je přístroj správně smontovaný, seká plevel a vysokou trávu na obtížně přístupných místech, napří- klad podél plotů, zdí a základů, nebo kolem stromů. Dá se použít i pro „sečení“ při odstraňování divokého porostu pro přípravu zahrady nebo při čištění kon- krétní oblasti nízko u země. Obr. 43 m Pozor: I při pečlivém používání má sekání u zákla- dů, kamenných nebo betonových zdí apod. za násle- dek nadměrné opotřebení struny. Vyžínání/ Sečení Pohybujte vyžínačem ze strany na stranu jako sr- pem. Cívku struny udržujte vždy paralelně se zemí. Zkontrolujte terén a určete požadovanou výšku řezu.www.scheppach.com

• Obruste každé 3 čepele nože plochým pilníkem a dbejte na to, aby byl zachován úhel řezné hrany. Pilujte pouze jedním směrem. Čepele nahraďte nebo nabruste na konci každé seč- né sezóny resp. podle potřeby. Nevyvážené čepele způsobují silné vibrace motoro- vé kosy; tím vzniká nebezpečí zranění! Zapalovací svíčku vyměňte a vyčistěte Obr. 32 - 33

1. Jakmile motor vychladne, odstraňte zapalovací

svíčku dodaným nástrčným klíčem.

2. Vyčistěte zapalovací svíčku drátěným kartáčem.

3. Mezeru nastavte s pomocí spároměru na 0,5 až

4. Nasaďte zapalovací svíčku opatrně rukou, abyste

5. Po nasazení zapalovací svíčky ji utáhněte klíčem

na zapalovací svíčky. Vyčištění vzduchového ltru, obr. 28 - 31 Znečištěné vzduchové ltry snižují výkon motoru omezením přívodu vzduchu do karburátoru. Proto je nezbytná pravidelná kontrola

• Uvolněte kryt vzduchového ltru a vyjměte vložku houbového ltru.

• Znovu nasaďte kryt vzduchového ltru, aby se nic nedostalo do vzduchového kanálu.

• Omyjte ltrační vložku teplou mýdlovou vodou, opláchněte ji a nechte ji na vzduchu vyschnout. Pozor: Vzduchový ltr nikdy nečistěte benzínem nebo hořlavými čisticími prostředky. m Varování! Nikdy nenechte motor běžet, když není v přístroji vložka vzduchového ltru. Mazání úhlové převodovky Ošetřete tukem na bázi lithia. Vyšroubujte šroub a vložte tuk, otáčejte stopkou ručně, až tuk vystupuje, a pak šroub opět zašroubujte. Uložení přístroje Po použití přístroj důkladně vyčistěte. Přístroj uložte na suchém místě; nechte napřed vychladnout motor. Důležité upozornění v případě opravy: Při zpětné dodávce zařízení kvůli opravě dbejte, pro- sím, na to, že zařízení se z bezpečnostních důvodů smí do servisní stanice posílat jen, když neobsahuje benzín a olej. Servisní informace Je nutno dbát na to, že v případě tohoto výrobku ná- sledující díly podléhají opotřebení, které je dáno po- užíváním nebo se tak děje přirozeně, příp. že na ná- sledující díly je pohlíženo jako na spotřební materiál.

Před prováděním údržby nebo čištění motor vždy vy- pněte a vytáhněte konektor zapalovací svíčky.

1. Přístroj neostřikujte vodou. To poškozuje motor.

2. Čistěte přístroj hadrem, ručním kartáčem atd.

Plán údržby Po 12 provozních hodinách Po 24 provozních hodinách Po 36 provozních hodinách Vzduchový ltr vyčistěte vyčistěte vyměňte Zapalovací svíčka zkontrolujte vyčistěte vyměňte Odborná zkouška je zapotřebí:

• když motorová kosa narazí na předmět.

• když se motor najednou zastaví.

• když se čepel ohne (sami ji opět nenarovnávejte!).

• když je převodovka poškozená. Výměna cívky struny/řezné struny Obr. 35 - 39

1. Demontujte cívku struny (1), jak je popsáno v od-

díle 8.4. Stlačte cívku k sobě a sejměte jednu po- lovinu pouzdra, obr. 35.

2. Vyjměte kotouč cívky z pouzdra cívky struny, obr.

3. Odstraňte případně zbývající řeznou strunu.

4. Vložte novou řeznou strunu do středu a vzniklou

smyčku zavěste do vybrání kotouče cívky. Obr. 37

5. Napnutou strunu navíjejte proti směru hodin. Ko-

touč cívky přitom odděluje obě poloviny řezné struny. Obr. 38

6. Posledních 15 cm obou konců struny zahákněte do

protilehlého držáku struny kotouče cívky. Obr. 39

7. Oba konce struny protáhněte kovovými očky v

pouzdru cívky struny.

8. Zatlačte kotouč cívky do pouzdra cívky struny.

9. Krátce a silně zatáhněte za oba konce struny a

uvolněte je tak z držáků.

11. Přebytečnou strunu přiřízněte na délku asi 13

cm. To sníží zatížení motoru během startování a zahřívání.

12. Znovu namontujte cívku struny (viz oddíl 8.4).

Když se vyměňuje kompletní cívka struny, pře- skočte body 3-6. Broušení řezného nože Řezný nůž se může časem otupit

• Pokud zjistíte otupení, povolte šrouby, kterými je řezný nůž připevněn k ochrannému krytu.

• Připevněte nůž do svěráku.www.scheppach.com

3. Vyčistěte zapalovací svíčku a dbejte přitom na

správnou vzdálenost elektrod; nebo nasaďte no- vou zapalovací svíčku se správnou vzdáleností elektrod.

4. Připravte přístroj k provozu

5. Naplňte nádrž správnou směsí pohonné hmoty /

oleje. Viz tabulka mísení pohonné hmoty. Přeprava Pokud chcete přístroj přepravovat, vyprázdněte nej- prve benzínovou nádrž, jak je vysvětleno v kapitole 8. Vyčistěte přístroj pomocí kartáče nebo smetáčku od hrubé nečistoty.

12. Likvidace a recyklace

Upozornění k obalu Balicí materiály jsou recyklo- vatelné. Obaly prosím likviduj- te způsobem šetrným k život- nímu prostředí. O možnostech likvidace vysloužilého přístroje vám podá informace správa vaší obce nebo va- šeho města. Paliva a oleje

• Před likvidací přístroje je nutné vyprázdnit palivo- vou nádrž a nádrž na motorový olej!

• Palivo a motorový olej nepatří do domovního od- padu nebo odtoku, ale musí se sbírat a likvidovat odděleně!

• Prázdné zásobníky oleje a paliva musí být zlikvido- vány ekologicky. Opotřebitelné díly*: Cívka struny, řezný nůž, zapalo- vací svíčka, vzduchový ltr

• není nutně zahrnuto v obsahu dodávky! Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

11. Čištění a skladování

• Udržujte rukojeti prosté oleje, abyste měli vždy bezpečný úchop.

• V případě potřeby vyčistěte přístroj vlhkým hadrem a případně slabým mycím prostředkem. m Pozor!

• Před každým čištěním vytáhněte konektor zapalo- vací svíčky.

• Neponořujte přístroj pro čištění nikdy do vody nebo jiných kapalin.

• Uložte motorovou kosu na bezpečném a suchém místě a mimo dosah dětí. Skladování Opatrně: Přístroj nikdy neskladujte na déle než 30 dní, aniž byste provedli následující kroky: Uložení přístroje Pokud uložíte přístroj na déle než 30 dní, musíte jej náležitě připravit. V opačném případě se zbytek po- honné hmoty karburátoru bude vypařovat a zanechá gumovité usazeniny. To by mohlo ztížit start a mohlo by být příčinou drahé opravy.

1. Pomalu otevřete uzávěr palivové nádrže, abyste

uvolnili případný tlak. Nádrž opatrně vyprázdněte.

2. Nastartujte motor a nechte ho běžet tak dlouho,

dokud se pohonná hmota z karburátoru nevyčer- pá a motor se sám nezastaví.

3. Nechte motor vychladnout (cca 5 minut).

4. Odstraňte zapalovací svíčku

5. Do spalovací komory nalijte 1 čajovou lžičku

čistého oleje pro 2-takt. Několikrát zatáhněte za lanko startéru, aby se vnitřní komponenty pokryly olejem. Zapalovací svíčku znovu nasaďte. Upozornění: Uložte přístroj na suchém místě, dosta- tečně vzdáleném od možných zápalných zdrojů, např. kamen, plynového bojleru na horkou vodu, plynové sušičky atd. Opětovné uvedení do provozu

1. Odstraňte zapalovací svíčku.

2. Zatáhněte rychle za lanko startéru, abyste ze spa-

lovací komory odstranili přebytečný olej.www.scheppach.com

13. Odstraňování poruch

Následující tabulka zobrazuje známky chyb a popisuje, jak lze provést nápravu, pokud váš stroj někdy nepracuje správ- ně. Pokud nemůžete pomocí tabulky problém lokalizovat a odstranit, obraťte se na svoji servisní dílnu. Porucha Možná příčina Řešení Přístroj nenaskočí. • Chybný postup při startování.

• Začouzená nebo vlhká zapalovací svíčka

• Nesprávné seřízení karburátoru

• Chybně namontovaná čepel resp. cívka struny

• V nádrži není žádná pohonná hmota

• Řiďte se instrukcemi k nastartování

• Vyčistěte zapalovací svíčku nebo vyměňte za novou.

• Vyhledejte autorizovaný zákaznický servis.

• Nesprávné nastavení páky sytiče

• Znečištěný vzduchový ltr

• Nesprávné seřízení karburátoru

• Zavřete páku sytiče.

• Vyčistěte vzduchový ltr

• Vyhledejte autorizovaný zákaznický servis.

• Nabruste resp. vyměňte řezací nůž Motor běží nepravidelně • Nesprávná vzdálenost elektrod na zapalovací svíčce

• Nesprávné seřízení karburátoru

• Vyčistěte zapalovací svíčku a nastavte vzdálenost elektrod, nebo vložte novou zapalovací svíčku.

• Vyhledejte autorizovaný zákaznický servis. Z motoru se nadměrně kouří

• Nesprávná směs pohonné hmoty

• Nesprávné seřízení karburátoru

• Použijte správnou směs pohonné hmoty (viz tabulka mísení pohonné hmoty).

• Vyhledejte autorizovaný zákaznický servis. Motor se zahřívá • Motor je přetížený • Dělejte při práci pravidelně přestávkywww.scheppach.com
