NÁVOD K OBSLUZE PBC32TC4 SE SCHEPPACH

ATTENTION ! : Lire la notice intégralement avant l'utilisation de la machine! POZORI: Před použitím tohoto zařízení si pečlivě přečtěte návod!

2

Vysvětlení symbolů na přístroji

	Přečtěte si návod k obsluze
	Varování! Benzin je velmi hořlavý. Při manipulaci s palivem nekuřte a nepoužívejte otevřený oheň, zamezte vzniku jisker.
	Varování! Upozorňuje na riziko zranění osob, ztráty života nebo poškození nářadí v případě nedodržení.
	Varování! Nebezpečí poranění!Nedovolte, aby se vaše ruce nebo nohy dostaly do kontaktu s noži za chodu motoru.
	Varování! Udržujte všechny děti, okolo stojící osoby a pomocníky ve vzdálenosti 15 m od křovinořezu!
	Při používání zařízení noste robustní obuv!
	Používejte ochrannou helmu, ochranu sluchu a očí.
	Při používání zařízení používejte ochranné rukavice!
	Varování! Výfuk a další části motoru se mohou během používání velice zahřát, nedotýkejte se jich!
	Symbol pro doplňování paliva na víku palivové nádrže
	Varování! Dávejte pozor na předměty odmrštěné sekacím příslušenstvím. Nikdy nepoužívejte bez řádně namon- tovaného krytu nože.
	Tento výrobek splňuje požadavky platných evropských směrnic, a u tohoto výrobku bylo provedeno vyhodnocení dle platné směrnice pro získání platného prohlášení o shodě.
	Pozor na zpětný ráz!
	Poznámka Nepoužívejte pilové kotouče ani vícedílné kovové řezné nástroje!
	Křovinořezu
	Strunové sekačky trávy
	Zaručená hladina akustického výkonu

Inhoudsopgave:

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

Poznámka,

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třeti stranou, opravy neprováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
• Jiné než specifikované použití.
• Porucha elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

Doporučujeme:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze.

Pokyny pro obsluhu jsou určeny k tomu, aby se uži- vatel seznámil s tímto zařízením a aby při jeho použi- tí využil všech jeho možností v souladu s uvedenými doporučeními.

Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje.

Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi.

Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

Kromě bezpečnostních pokynů, které jsou obsaženy v návodu k obsluze, a zvláštních předpisů vaší země, je při provozu dřevoobráběcích strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

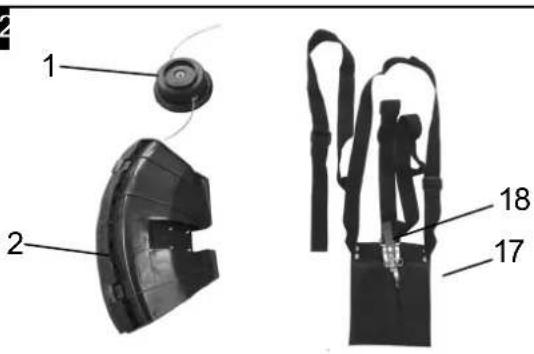

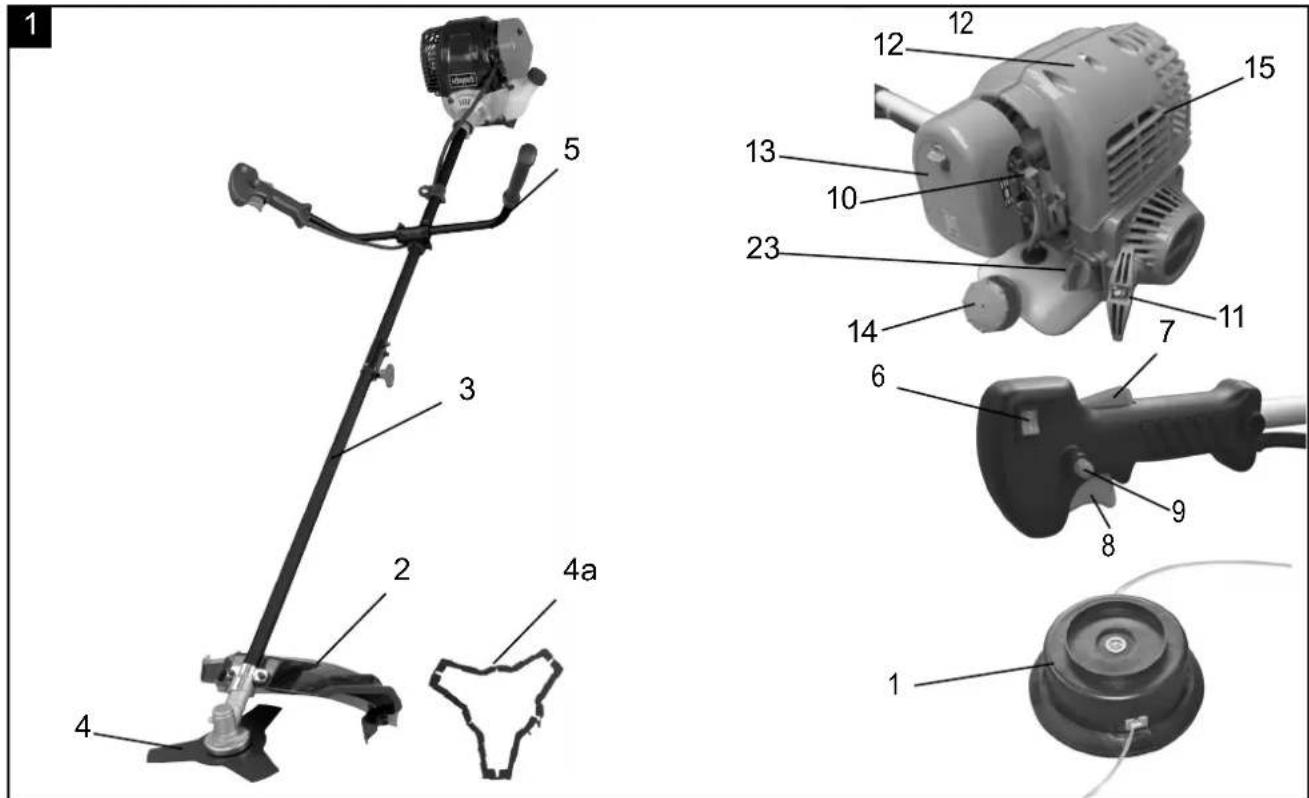

2. Popis zařízení (obr. 1 - 3)

Rozsah dodávky

1. Cívka struny se střižnou strunou
2. Ochrana
3. Vodicí sloupek s hnací hřídelí
4. Řezný nůž
5. Vodicí rukojet'
6. Spínač zap. / vyp.
7. Pojistka plynové páčky
8. Plynová páčka
9. „Aretace“ plynové páčky
10. Páčka sytiče
11. Startovací tažné lanko
12. Konektor zapalovací svíčky
13. Kryt tělesa ventilátoru
14. Benzínová nádrž
15. Kryt chlazení motoru
16. Palivové čerpadlo
17. Nosný popruh
18. Nouzové odblokování
19. Klíč na zapalovací svíčky
20. Inbusový klíč vel. 4
21. Inbusový klíč vel. 5
22. 3 kabelové vázací pásky
23. Plnicí hrdlo motorového oleje

3. Lieferumfang

Vybalení

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

POZOR

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

4. Použití v souladu s určením

Motorová kosa (použití řezacího nože) je vhodná k řezání slabších houští, hustšího plevele a podrostu. Motorový vyžínač (použití cívky se střižnou strunou) je vhodný k sekání trávníku, travnatých ploch a řidšího plevele. Pro řádné používání přístroje je třeba dodržovat výrobcem dodaný návod k použití. Každé jiné použití, které není v tomto návodu výslovně do- volené, může vést k poškození přístroje a k vážnému ohrožení uživatele. Bezpodmínečně dodržujte ome- zení v bezpečnostních pokynech.

Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

Pozor! Kvůli fyzickému ohrožení uživatele se benzínová motorová kosa nesmí používat na tyto práce: k čištění chodníků a jako drtič na drcení odřezků ze stromů a živých plotů. Dále se benzínová motorová kosa nesmí používat k zarovnávání nerovností terénu, např. krtinců. Z bezpečnostních důvodů se benzínová motorová kosa nesmí používat jako hnací agregát pro jiné pracovní nástroje a nástrojové mechanismy jakéhokoliv druhu.

Stroj se smí používat pouze v souladu s je- ho určením. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce.

Kdo nesmí přístroj používat:

Osoby, které nejsou seznámené s návodem k obsluze, děti mladší 16 let a rovněž osoby, které jsou pod vlivem alkoholu, drog nebo léků.

Doby použití benzínové motorové kosy

I když se motorová kosa může používat kdykoliv, měl by její uživatel brát ohled na lidi ve svém okolí.

5. Důležité pokyny

Bezpečnostní pokyny

Tento přístroj není určený k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností či znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost a nebyly poučeny o používání přístroje. Je nutné dohlížet na děti, aby si s přístrojem nehrály.

1. Školení

• Pozorně si přečtěte instrukce. Seznamte se s ov-ládacími prvky a s řádným používáním přístroje.
• Nikdy nedovolte dětem nebo osobám, které nejsou obeznámeny s těmito instrukcemi, aby přístroj používaly. Příslušné zákony země mohou určit minimální věk pro uživatele.
• Nikdy nesečte, pokud jsou v blízkosti jiné osoby, zejména děti, nebo domácí zvířata.
• Obsluha nebo uživatel odpovídají za následky rizik, jimž jsou vystaveni ostatní lidé nebo jejich majetek.
• Motor nikdy nenechávejte běžet ve vnitřních prostorách. Výfukové plyny obsahují škodlivý oxid uhelnatý.

2. Příprava

• Během sečení vždy noste vhodnou obuv a dlouhé kalhoty.
• Neuvádějte přístroj do provozu, pokud jste bosí nebo máte na nohou sandály.
• Důkladně prohlédněte oblast, v níž má být přístroj používán; odstraňte veškeré kameny, klacky, dráty, kosti a jiné předměty.
• Před každým použitím vizuálně zkontrolujte čepele, čepy a řezací zařízení, zda nevykazuje poškození nebo opotřebení. Opotřebované nebo poškozené čepele a šrouby vyměňujte v párech, abyste zachovali rovnováhu.
• U přístrojů s více čepelemi budte opatrní, protože jedna čepel může způsobit roztočení ostatních.

3. Provoz

• Přístroj používejte pouze za denního světla nebo při dobrém umělém osvětlení.
• Nepoužívejte jej na vlhkou trávu.
• Dbejte na bezpečný postoj, zejména ve svahu.
• Chod'te; neběhejte.
• Budte mimořádně opatrní, když měníte směr na svahu.
• Nesečte trávu na příliš strmých svazích.
• Budte mimořádně opatrní, když přístroj obracíte nebo ho přitahujete k sobě.

• Přístroj nikdy neprovozujte s vadnými ochrannými zařízeními nebo štíty, ani bez ochrany vlastní osoby.

• Motor zapněte podle instrukcí a držte přitom nohy dál od čepele(i).

• V takovém případě zařízení nesmíte naklánět dál, než je nezbytně třeba a zvedněte jen tu část, která je dále od obsluhy. Obě ruce musí být v obslužné poloze, než přístroj opět vrátíte k zemi.
• Držte ruce a nohy v bezpečné vzdálenosti od rotujících dílů.
• Přístroj nikdy nezvedejte ani nepřenášejte, pokud motor běží.

• Vytáhněte zapalovací svíčku z podstavce:
  – pokud s přístrojem nepracujete,
  – před odstraněním překážky,
  – před kontrolou, čištěním nebo pracemi na přístroji,
  – po kontaktu s nějakým předmětem. Zkontrolujte přístroj, zda není poškozený, a v případě potřeby jej opravte,
  – pokud začne abnormálně vibrovat (zkontrolujte okamžitě).

• Údržba a uložení

• Dbejte na to, aby byly všechny matice, čepy a šrouby pevně utaženy a přístroj byl v bezpečném pracovním stavu.

• Pravidelně kontrolujte opotřebení a otěr u zařízení na zachytávání trávy.
• Opotřebované nebo poškozené díly z bezpečnostních důvodů vyměňte.
• U rotujících sekaček se smějí používat pouze náhradní řezací zařízení odpovídajícího typu.
  – Nikdy neskladujte natankovaný přístroj v budově, kde mohou výpary dosáhnout k otevřenému plameni nebo jiskrám.
  – Před uskladněním nechte motor v nějaké nádobě vychladnout.
  – Pro snížení rizika požáru udržujte motor, tlumič hluku, bateriovou přihrádku a oblast benzínové nádrže čisté, bez trávy, listí a přebytku maziva.
  – Pokud musí být benzínová nádrž vyprázdněna, proved'te to venku.

Zvláštní bezpečnostní výstraha

1. Rukojeti motorové kosy držte bezpečně oběma rukama. Když přerušíte práci, uveďte plynovou páčku do polohy volnoběhu.
2. Při práci zaujměte stabilní, vyvážený postoj.
3. Udržujte rychlost motoru na stupni potřebném pro sečení; nikdy rychlost motoru nezvyšujte nad požadovaný stupeň.
4. Pokud se při provozu zachytí tráva v čepeli nebo pokud musíte přístroj zkontrolovat či natankovat, vždycky motor vypněte.

5. Pokud čepel narazí na nějaký tvrdý předmět, například kámen, okamžitě zastavte motor a zkontrolujte, jestli se čepel nepoškodila. V takovém případě čepel nahradte novou.

6. Pokud na vás někdo během práce zavolá, vždycky musíte napřed vypnout motor, než se otočíte k volajícímu.

7. Nikdy se nedotýkejte zapalovací svíčky nebo kabelu, když je motor v provozu. Při nedodržení hrozí nebezpečí zásahu elektrickým proudem.
8. Nikdy se nedotýkejte tlumiče hluku, zapalovací svíčky nebo jiných kovových součástí motoru, když je motor v provozu resp. bezprostředně po jeho vypnutí. Při nedodržení může dojít k vážným popáleninám.
9. Když na nějakém místě skončíte se sečením a chcete pokračovat v práci někde jinde, vypněte motor a otočte přístroj tak, aby čepel směřovala od vašeho těla.
10. Než znovu začnete pracovat s přístrojem, zkontrolujte, zda se řezací zařízení ve volnoběhu přestalo otáčet.

6. Technické údaje

Řezná data vyžínače trávyer
Řezný průměr	430 mm
Tlouštka struny	2 x 2,4 mm
Délka struny	4 m
Řezná rychlost max.	6200 min ^-1
Řezná data křovinořezu
Řezný průměr	255 mm
Tlouštka řezacího listu	1,4 mm
Počet zubů	3
Řezná rychlost max.	7300 min ^-1
Pohon
Zdvihový objem	31,0 cm ^3
Jmenovitý výkon motoru	0,7 kW
Objem benzínové nádrže	720 cm ^3 , normální benzín/bezolovnatý s max. 5 % bioetanolu
Množství oleje	100 cm ^3
Olej	10W30 / SAE30
Typ motoru	4-Takt Motor, luftgekühlt
Hmotnost	7,8 kg

Technické změny vyhrazeny!

Hluk a vibrace

Hodnoty hluku a vibrací byly vyvinuty s normovanou měřicí metodou.

Hladina akustického tlaku Zastřihovač trávy L_pA = 94,2 dB(A)

Hladina akustického tlaku Řezačka štětců L _pA = 94,2 dB(A)

Hladina akustického výkonu Zastřihovač trávy L_WA = 105.4 dB(A)

Hladina akustického výkonu Řezačka štětců L_WA=102,3 dB(A)

Nejistota měření K = 2,5 dB(A)

Noste ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

Vibrace:

Zastřihovač trávy: a_hv,eq = 5,073 ~m / s^2

Řezačka štětců: a_hv,eq = 4,771 ~m/s^2

Nejistota měření K = 1,5 m/s²

Omezte tvorbu hluku a vibrací na minimum!

• Používejte pouze bezvadné nářadí.
• Pravidelně provádějte údržbu a čištění nářadí.
• Přizpůsobte svůj styl práce nářadí.
• Zařízení nepřetěžujte.
• Případně nechte zařízení přezkoušet.
• Zařízení vypněte, když se nepoužívá.
• Používejte rukavice.

Místa, týkající se Vaší bezpečnosti, jsme v tomto návodu k použití označili touto značkou: △

7. Před uvedením do provozu

Před každým uvedením přístroje do provozu zkontrolujte:

• Těsnost pohonného systému.
- Bezvadný stav a úplnost ochranných zařízení a řezacího ústrojí.
- Pevné utažení veškerých šroubových spojů.
- Lehkost chodu všech pohyblivých dílů.

⚠ Pozor!

Motor je dodáván bez oleje. Před uvedením do provozu proto bezpodmínečně doplňte olej (cca 0,08 l). Používejte k tomu normální víceúčelový olej (SAE 30 / 10W30). Před každým sečením je nutné zkontrolovat množství oleje v motoru. Obr. 44 - 45

Musíte také doplnit benzín, protože ten také není obsažen při dodání.

1 Pohonná hmota

Doporučené pohonné hmoty.

Normální benzín/bezolovnatý s max. 5 % bioetanolu.

Pozor: K přepravě a skladování paliva používejte pouze k tomu určené a schválené nádoby.

Varování! Dávejte pozor na výfukové plyny.

Před čerpáním pohonných hmot motor vždy vypněte. Nikdy nenalévejte benzin do přístroje, když motor běží nebo je ještě horký. Hrozí nebezpečí požáru!

8. Montáž a obsluha MONTÁŽ

Při smontování tohoto stroje se říd'te uvedenými montážními instrukcemi.

1. Namontujte na stroj rukojet' Obr. 4 - 6

• Povolte napřed šrouby s vnitřním šestihranem a pak umístěte pravou a levou rukojeť do středu držáku rukojeti.
• Posléze namontujte držák rukojeti a pevně utáhněte šrouby.

2. Montáž násady obr. 7

- Zatlačte spodní část násady (b) dolů, až aretační čep (a) zapadne do otvoru (c) v násadě. Jde to snáze, když spodní část násady (b) zlehka otáčíte v obou směrech. Čep (a) je ve správné poloze, když kompletně sedí v otvoru.

- Pak pevně dotáhněte knoflík (d).

3. Namontujte ochranu, obr. 11 - 13

- Upevněte ochranu klíčem dodaným jako součást standardního příslušenství; utáhněte pevně šrouby.

⚠ Varování! Používejte jen originální náhradní díly a díly příslušenství výrobce. Při nedodržení tohoto pokynu může dojít ke snížení výkonu, ke zranění a k zániku vaší záruky. Nikdy nepoužívejte stroj bez krytu!

4. Montáž a demontáž obou řezacích zařízení Vyžínač trávy / cívka struny obr. 14 - 15

• Uvolněte matici.
• Nasměrujte oba otvory příruby a krytu. Přidržte přírubu šroubovákem a otáčejte nástrčným klíčem po směru hodin; matice se uvolní.
• Připevněte nylonovou řeznou hlavu.
• Povolením matice sejměte kryt. Držte dál přírubu, umístěte nylonovou řeznou hlavu na násadu a otáčejte jí proti směru hodin; nylonová řezná hlava se upevní. Obr. 15
• Uvolněte nylonovou řeznou hlavu.
• Přidržte přírubu šroubovákem a otáčejte nylonovou řeznou hlavu po směru hodin; nyní je možné ji vyměnit.

Křovinořez / řezný nůž

• Po uvolnění matice sejměte vnější přírubu. Poté vyrovnejte čepel (4), vnější přírubu (25), kryt (24) a matici. Dbejte na to, že směr otáčení čepele musí souhlasit se směrem šipky na čepeli.
• Přidržte přírubu šroubovákem a pevně utáhněte matici proti směru hodin; dbejte na to, aby byla bezpečně upevněná.
• Uvolněte čepel. Přidržte přírubu šroubovákem a povolte matici; pak můžete čepel sejmout.

⚠ Varování!

Před použitím se ujistěte, že je rezná hlava správně namontovaná!

Upozornění: Balicí materiál sestává z recyklovaných materiálů. Balicí materiál zlikvidujte podle směrnic.

5. Nasad'te popruh. Obr. 17 - 21

- Popruh nasad'te podle obrázků.

PROVOZ

Při práci s přístrojem musí být namontovaný ochranný poklop pro provoz nože resp. struny, aby se zabránilo odmrštění předmětů.

Vestavěný nůž (A) v ochranném krytu automaticky zkracuje řeznou strunu na optimální délku. Obr. 16

Plnění benzínem

⚠️ Nebezpečí zranění! Benzín je výbušný!

Před naplněním nádrže benzínem vypněte motor a nechte ho vychladnout

⚠️ Nebezpečí poškození přístroje!

Přístroj je dodáván bez motorového nebo převodového oleje.

POZOR! Před uvedením do provozu je nutno nalít benzín.

- Vyšroubujte uzávěr nádrže (14) a sejměte jej. Obr. 1

- Opatrně nalijte dovnitř směs benzín/olej. Nerozlijte přitom nic!

- Zašroubujte rukou uzávěr nádrže.

Vypuštění benzínu obr. 40

• Podržte záchytnou nádobu pod vypouštěcím šroubem benzínu.
• Vyšroubujte uzávěr nádrže a sejměte jej.
• Úplně vypustte směs benzín/olej.
• Zašroubujte rukou opět uzávěr nádrže

Spuštění přístroje

Přístroj nespouštějte dřív, než ho kompletně smontujete.

⚠️ Nebezpečí zranění!

Nepoužívejte přístroj, pokud jste objevili závady.

Pokud je nějaký díl poškozený, musíte jej před opětovným použitím přístroje vyměnit.

Před použitím zkontrolujte!

• Zkontrolujte, zda je přístroj v bezpečném stavu:
• Zkontrolujte případné netěsnosti přístroje.
• Zkontrolujte viditelné poškození přístroje.
• Zkontrolujte, zda jsou všechny díly přístroje bezpečně namontovány.
• Zkontrolujte, zda jsou všechna ochranná zařízení v dobrém stavu.

⚠️ Nebezpečí zranění!

Před zahájením práce vždy ze země odstraňte všechny předměty, které by mohly být při provozu motorové kosy odmrštěny.

Spuštění obr 21 - 27 + 41

Jakmile je prístroj rádně smontovaný, spust'te motor následovně:

1. Přístroj postavte na tvrdou a rovnou plochu.
2. Stiskněte motorový spínač do polohy zapnuto. Obr. 22
3. Nastavte páčku sytiče dopolohy. Obr. 23
4. Benzínové čerpadlo stiskněte více než 5krát. Obr. 24
5. Zatáhněte za rukojeť startovacího lanka (11) pro nastartování motoru 3krát až 5krát. Obr. 25
6. Vytahujte lanko, dokud motor nenaskoči. Obr. 25
7. Chvilku počkejte a pak nastavte páku sytiče do polohy. Obr. 26
8. Když motor běží na volnoběh, stiskněte napřed páčku uvolnění (7) a pak plynovou páčku (8). Přístroj se rozběhne. Pokud chcete aretovat plynovou páčku v poloze poloviční plyn, stiskněte aretační knoflík (9). Obr. 27
9. Při práci přizpůsobte délku struny: Tento přístroj disponuje řeznou hlavou, která funguje podle principu „tap and go“. Můžete uvolnit více struny tím, že řeznou hlavou klepnete o disk, zatímco motor běží nejvyšší rychlostí: Nylonová struna se automaticky uvolní a čepel odřízne přebytečnou délku. Obr. 41
10. Pokud se vyskytnou problémy, motor vypněte; přístroj se zastaví. Pokud chcete zastavit řeznou hlavu, pustěte plynovou páčku (8). Obr. 27
11. Dojde-li k problému, vytáhněte kolík bezpečnostního popruhu a ihned uvolněte motorovou kosu. Vypnutí motoru obr. 21
12. Při zahřátém motoru lze plynovou páčku při opětovném spuštění stroje nastavit přímo na polohu zapnuto.

Upozornění: Pokud motor ani po několika pokusech nenaskočí, přečtěte si oddíl „Odstraňování chyb v motoru“.

Upozornění: Startovací tažné lanko vytahujte vždy rovně. Pokud za ně budete tahat v úhlu, dojde ke tření u oka. V důsledku tohoto tření se šňůra odírá a rychleji opotřebovává. Vždy držte rukojeť spouště, když se šňůra opět navíjí.

Nikdy nenechte šňůru prudce zaskočit zpátky z plně vytaženého stavu

Upozornění: Nestartujte motor ve vysoké trávě.

⚠ Pozor: Když se motor vypne, kosa ještě několik sekund dobíhá; držte se proto raději od řezné hlavy motorové kosy dál, dokud se úplně nezastaví!

9. Pracovní pokyny

Prodloužení střižné struny

Varování! V cívce struny nepoužívejte kovový drát ani kovový drát s plastovým povrchem. Uživatel si tak může přivodit vážná zranění.

K prodloužení střižné struny nechte motor běžet na plný plyn a klepněte cívkou struny o zem. Struna se automaticky prodlouží. Obr. 41

Nůž u ochranného štítu zkrátí strunu na přípustnou délku. Obr. 16

⚠ Opatrně: Pravidelně odstraňujte všechny zbytky trávy a plevele, abyste předešli přehřátí trubky hřídele. Zbytky trávníku/trávy/plevele se zachycují pod ochranným štítem, což brání dostatečnému chlazení trubky hřídele. Zbytky odstraňujte opatrně šroubovákem nebo podobným nástrojem. Obr. 42

Různé způsoby sečení

Pokud je prístroj správně smontovaný, seká plevel a vysokou trávu na obtížně prístupných místech, například podél plotů, zdí a základů, nebo kolem stromů. Dá se použít i pro „sečení“ při odstraňování divokého porostu pro přípravu zahrady nebo při čištění konkrétní oblasti nízko u země. Obr. 43

⚠ Pozor: I při pečlivém používání má sekání u základů, kamenných nebo betonových zdí apod. za následek nadměrné opotřebení struny.

Vyžínání/ Sečení

Pohybujte vyžínačem ze strany na stranu jako srpem. Cívku struny udržujte vždy paralelně se zemí. Zkontrolujte terén a určete požadovanou výšku řezu. Cívku struny veďte a držte v požadované výšce, aby výsledkem bylo rovnoměrné zastřižení. Obr. 43

Nízké vyžínání

Držte vyžínač v lehkém náklonu přesně před sebou tak, aby byla spodní strana cívky struny nad zemí a struna zasahovala správné místo řezu. Vždy sečte směrem od sebe. Nepřitahujte si vyžínač k sobě.

Sečení u plotu/ základů

Přibližujte se při sečení pomalu k drátěným plotům, latkovým plotům, zdem z přírodního kamene a základům tak, abyste mohli sekat blízko nich a nenaráželi přitom strunou o překážku. Pokud se struna dostane do kontaktu např. s kameny, zdivem nebo základy, opotřebí se nebo roztřepí. Pokud struna narazí na pletivo plotu, přetrhne se.

Vyžínání kolem stromů

Vyžínejte porost kolem kmenů stromů pomalým přibližováním tak, aby se struna nedotkla kůry. Obcházejte strom a sečte přitom zleva doprava. K trávě nebo plevelu se přibližte špičkou struny a naklopte

cívku struny lehce dopředu.

Varování: Při vysekávání budťe maximálně opatrní. Při takových pracích udržujte mezi sebou a ostatními osobami nebo zvířaty vzdálenost 30 metrů.

Vysekávání

Při vysekávání zachycujete veškerou vegetaci až k podkladu. Za tím účelem nakloňte cívku struny v úhlu 30 stupňů doprava. Nastavte rukojeť do požadované polohy. Mějte na paměti zvýšené nebezpečí zranění uživatele, přihlížejících osob a zvířat, a také nebezpečí věcné škody v důsledku vymrštěných předmětů (např. kamení).

⚠ Varování: Neodstraňujte přístrojem žádné předměty z pěšinek apod.!

Přístroj je silný nástroj a malé kameny nebo jiné předměty dokáže vymrštit 15 metrů a dále, což může vést ke zranění nebo poškození aut, domů a oken.

Vzpříčení

Pokud by se řezný nůž zablokoval kvůli příliš husté vegetaci, okamžitě motor vypněte. Než přístroj znovu uvedete do provozu, očistěte jej od trávy a chrastí. Obr. 42

Zabránění zpětnému rázu

Při práci s řezným nožem hrozí nebezpečí zpětného úderu, když nůž narazí na pevnou překážku (kmen stromu, větev, pařez, kámen nebo podobný předmět). Přístroj je přitom odražen zpátky proti směru otáčení nástroje. To může vést ke ztrátě kontroly nad přístrojem. Nepoužívejte řezný nůž v blízkosti plotů, kovových sloupků, mezníků nebo základů.

10. Údržba

Před prováděním údržby nebo čištění motor vždy vypněte a vytáhněte konektor zapalovací svíčky.

1. Přístroj neostřikujte vodou. To poškozuje motor.
2. Čistěte přístroj hadrem, ručním kartáčem atd.

Plán údržby
	Po 12 provozních hodinách	Po 24 provozních hodinách	Po 36 provozních hodinách
Vzduchový filtr	vyčistěte	vyčistěte	vyměňte
Zapalovací svíčka	zkontrolujte	vyčistěte	vyměňte

Odborná zkouška je zapotřebí:

• když motorová kosa narazí na předmět.
• když se motor najednou zastaví.
• když se čepel ohne (sami ji opět nenarovnávejte!).
• když je převodovka poškozená.

Výměna cívky struny/řezné struny

(Obr. 35 - 39)

1. Demontujte cívku struny (1), jak je popsáno v oddíle 8.4. Stlačte cívku k sobě a sejměte jednu polovinu pouzdra obr. 35.
2. Vyjměte kotouč cívky z pouzdra cívky struny obr. 36.
3. Odstraňte případně zbývající řeznou strunu.
4. Vložte novou řeznou strunu do středu a vzniklou smyčku zavěste do vybrání kotouče cívky. Obr. 37
5. Napnutou strunu navíjejte proti směru hodin. Kotouč clívky přitom odděluje obě poloviny řezné struny. Obr. 38
6. Posledních 15 cm obou konců struny zahákněte do protilehlého držáku struny kotouče civky. Obr. 39
7. Oba konce struny protáhněte kovovými očky v pouzdru cívky struny.
8. Zatlačte kotouč cívky do pouzdra cívky struny. Obr. 36
9. Krátce a silně zatáhněte za oba konce struny a uvolněte je tak z držáků.
10. Znovu sestavte poloviny pouzdra dohromady. Obr. 35
11. Přebytečnou strunu přířízněte na délku asi 13 cm. To sníží zatížení motoru během startování a zahřívání.
12. Znovu namontujte civku struny (viz oddíl 8.4). Když se vyměňuje kompletní cívka struny, přeskočte body 3-6.

Broušení řezného nože

Řezný nůž se může časem otupit

• Pokud zjistíte otupení, povolte šrouby, kterými je řezný nůž připevněn k ochrannému krytu.
• Připevněte nůž do svěráku.
• Obruste každé 3 čepele nože plochým pilníkem a dbejte na to, aby byl zachován úhel řezné hrany. Pilujte pouze jedním směrem.

Čepele nahradte nebo nabruste na konci každé sečné sezóny resp. podle potřeby.

Nevyvážené čepele způsobují silné vibrace motorové kosy; tím vzniká nebezpečí zranění!

Zapalovací svíčku vyměňte a vyčistěte.

Obr. 32 - 33

1. Jakmile motor vychladne, odstraňte zapalovací svíčku dodaným nástrčným klíčem.
2. Vyčistěte zapalovací svíčku drátěným kartáčem.
3. Mezeru nastavte s pomocí spároměru na 0,5 až 0,7 mm.
4. Nasad'te zapalovací svíčku opatrně rukou, abyste nepoškodili závit.
5. Když je zapalovací svíčka nasazena, utáhněte ji klíčem na zapalovací svíčky.

Vyčistěte vzduchový filtr. Obr. 30 - 31

Znečištěné vzduchové filtry snižují výkon motoru omezením přívodu vzduchu do karburátoru. Proto je nezbytná pravidelná kontrola

• Uvolněte kryt vzduchového filtru a vyjměte vložku houbového filtru.
• Znovu nasad'te kryt vzduchového filtru, aby se nic nedostalo do vzduchového kanálu.
• Omyjte filtrační vložku teplou mýdlovou vodou, opláchněte ji a nechte ji na vzduchu vyschnout.
• Pozor: Vzduchový filtr nikdy nečistěte benzínem nebo hořlavými čisticími prostředky.

Kontrola množství oleje

⚠ Pozor! Nikdy nepoužívejte motor bez oleje nebo s příliš malým množstvím oleje. Může to způsobit těžké poškození motoru. Používejte pouze motorový olej SAE 30 / 10W30.

Kontrola množství oleje (obr. 45):

• Přístroj položte na rovnou plochu.
• Odšroubujte měrku oleje otáčením doleva a utřete ji. Zašroubujte olejovou měrku znovu až na doraz do plnicího hrdla.
• Vytáhněte měrku a odečtěte množství oleje ve vodorovné poloze. Hladina oleje se musí nacházet mezi maximální a minimální hodnotou na olejové měrce (45).

Výměna oleje (obr. 44-45)

• Výměnu oleje provádějte jednou ročně před zahájením sezóny při vypnutém motoru zahřátém na provozní teplotu.
• Používejte pouze motorový olej (SAE 30 / 10W30).
• Otevřete plnicí šroub oleje (23).
  • Vypust'te teplý motorový olej do záchytné nádoby.
• Nalijte motorový olej až po horní značku olejové měrky (ca 0,08 l), přístroj nepřeplňujte.

Starý olej musí být zlikvidován podle platných předpisů.

⚠ Varování!

Nikdy nenechte motor běžet, když není v přístroji vložka vzduchového filtru.

Mazání úhlové převodovky

Ošetřete tukem na bázi lithia. Vyšroubujte šroub a vložte tuk, otačejte stopkou ručně, až tuk vystupuje, a pak šroub opět zašroubujte.

Uložení prístroje

Po použití přístroj důkladně vyčistěte. Přístroj uložte na suchém místě; nechte napřed vychladnout motor.

Důležité upozornění v případě opravy:

Při zpětné dodávce zařízení kvůli opravě dbejte, prosím, na to, že zařízení se z bezpečnostních

důvodů smí do servisní stanice posílat jen, když neobsahuje benzín a olej.

Opotřebitelné díly

Při zpětné dodávce zařízení kvůli opravě dbejte, prosím, na to, že zařízení se z bezpečnostních důvodů smí do servisní stanice posílat jen, když neobsahuje benzín a olej.

Opotrebitelné díly*: Cívka struny, řezný nůž, zapalovací svíčka, vzduchový filtr

11. Skladování

Čištění

• Udržujte rukojeti prosté oleje, abyste měli vždy bezpečný úchop.
• V případě potřeby vyčistěte přístroj vlhkým hadrem a případně slabým mycím prostředkem.

⚠ Pozor!

• Před každým čištěním vytáhněte konektor zapalovací svíčky.
• Neponořujte přístroj pro čištění nikdy do vody nebo jiných kapalin.
• Uložte motorovou kosu na bezpečném a suchém místě a mimo dosah dětí.

Skladování

Opatrně: Přístroj nikdy neskladujte na déle než 30 dní, aniž byste provedli následující kroky:

Uložení prístroje

Pokud uložite přístroj na déle než 30 dní, musíte jej náležitě připravit. V opačném případě se zbytek po-honné hmoty karburátoru bude vypařovat a zanechá gumovité usazeniny. To by mohlo ztížit start a mohlo by být příčinou drahé opravy.

1 Pomalu otevřete uzávěr palivové nádrže, abyste uvolnili případný tlak. Nádrž opatrně vyprázdněte.
2 Nastartujte motor a nechte ho běžet tak dlouho, dokud se pohonná hmota z karburátoru nevyčerpá a motor se sám nezastaví.
3 Nechte motor vychladnout (cca 5 minut).
4 Odstraňte zapalovací svíčku
5 Do spalovací komory nalijte 1 čajovou lžičku čistého oleje pro 4-takt. Několikrát zatáhněte za lanko startéru, aby se vnitřní komponenty pokryly olejem. Zapalovací svíčku znovu nasadťe.

Upozornění: Uložte přístroj na suchém místě, dostatečně vzdáleném od možných zápalných zdrojů, např. kamen, plynového bojleru na horkou vodu, plynové sušičky atd.

Opětovné uvedení do provozu

1 Odstraňte zapalovací svíčku.
2 Zatáhněte rychle za lanko startéru, abyste ze spa-lovací komory odstranili přebytečný olej.
3 Vyčistěte zapalovací svíčku a dbejte přitom na správnou vzdálenost elektrod; nebo nasadťe novou zapalovací svíčku se správnou vzdáleností elektrod.
4 Připravte přístroj k provozu
5 Naplňte nádrž správným druhem pohonných hmot.
6 Zkontrolujte množství oleje.

Přeprava

Pokud chcete přístroj přepravovat, vyprázdněte nejprve benzínovou nádrž, jak je vysvětleno v kapitole 8. Vyčistěte přístroj pomocí kartáče nebo smetáčku od hrubé nečistoty.

13. Odstraňování poruch

Následující tabulka zobrazuje známky chyb a popisuje, jak lze provést nápravu, pokud váš stroj někdy nepracuje správně. Pokud nemůžete pomocí tabulky problém lokalizovat a odstranit, obrat'te se na svoji servisní dílnu.

Důležité upozornění v případě opravy:

Při zpětné dodávce zařízení kvůli opravě dbejte, prosím, na to, že zařízení se z bezpečnostních důvodů smí do servisní stanice posílat jen, když neobsahuje benzín a olej.

Porucha Možná příčina Řešení
Přístroj nenaskočí. • Chybný postup při startování.Začouzená nebo vlhká zapalovací svíčkaNesprávné seřízení karburátoruChybně namontovaná čepel resp. cívka strunyV nádrži není žádná pohonná hmota	• Rid’te se instrukcemi k nastartováníVyčistěte zapalovací svíčku nebo vyměňte za novou.Vyhledejte autorizovaný zákaznický servis.Znovu namontujte čepel resp. cívku struny.Zkontrolujte stav pohonných hmot.
Přístroj naskočí, nepracuje ale na plný výkon.	• Nesprávné nastavení páky sytičeZnečištěný vzduchový filtrNesprávné seřízení karburátoruŘezací nůž je tupý	• Páku sytiče dejte do polohy.Vyčistěte vzduchový filtrVyhledejte autorizovaný zákaznický servis.Nabruste resp. vyměňte řezací nůž
Motor běží nepravidelně	• Nesprávná vzdálenost elektrod na zapalovací svíčceNesprávné seřízení karburátoru	• Vyčistěte zapalovací svíčku a nastavte vzdálenost elektrod, nebo vložte novou zapalovací svíčku.Vyhledejte autorizovaný zákaznický servis.
Motor se zahřívá	• Motor je přetížený	• Dělejte při práci pravidelně přestávky

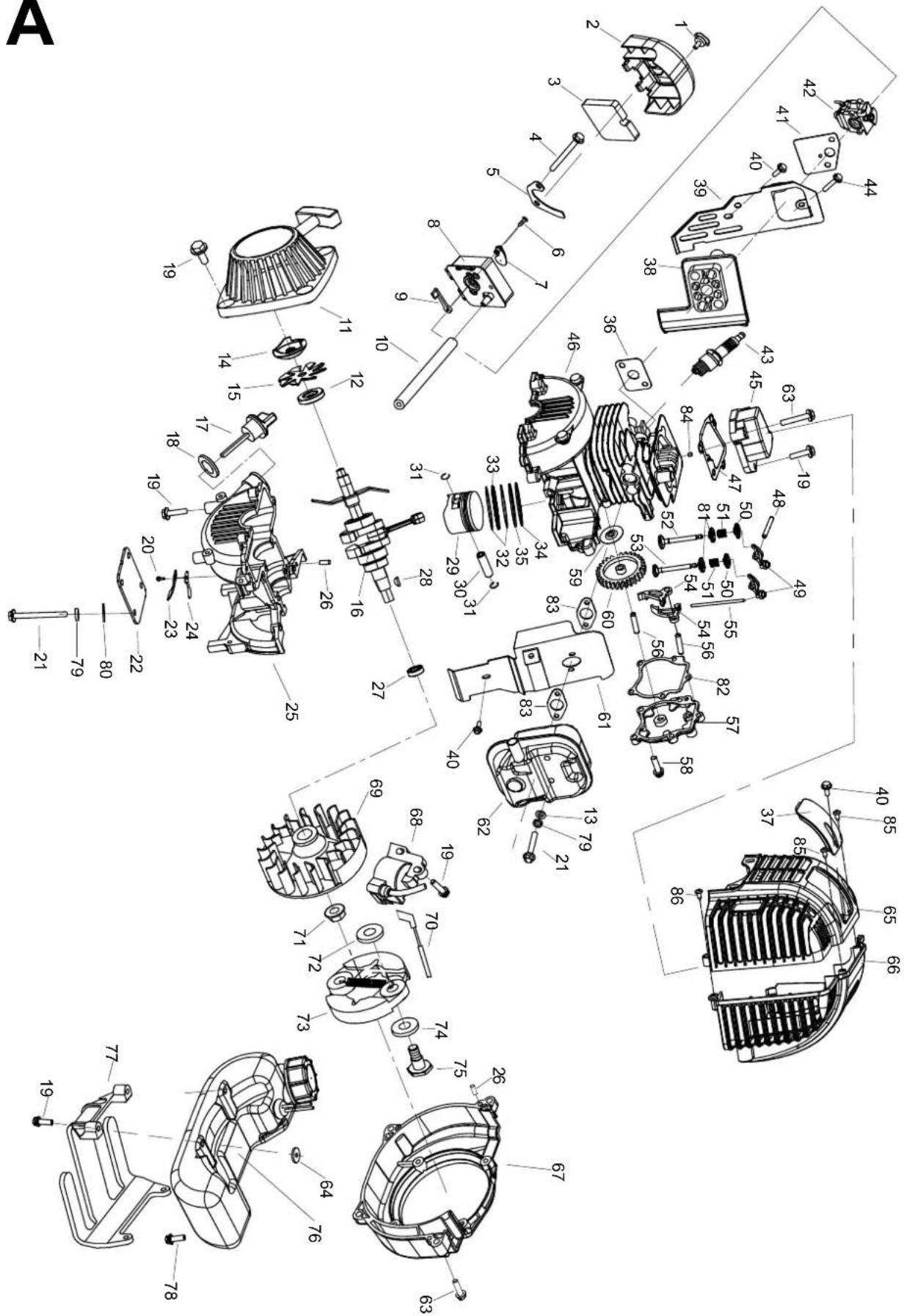

A
