HASZNÁLATI ÚTMUTATÓ PBC330 SCHEPPACH

Benzines fűkasza Az eredeti használati útmutató fordítása

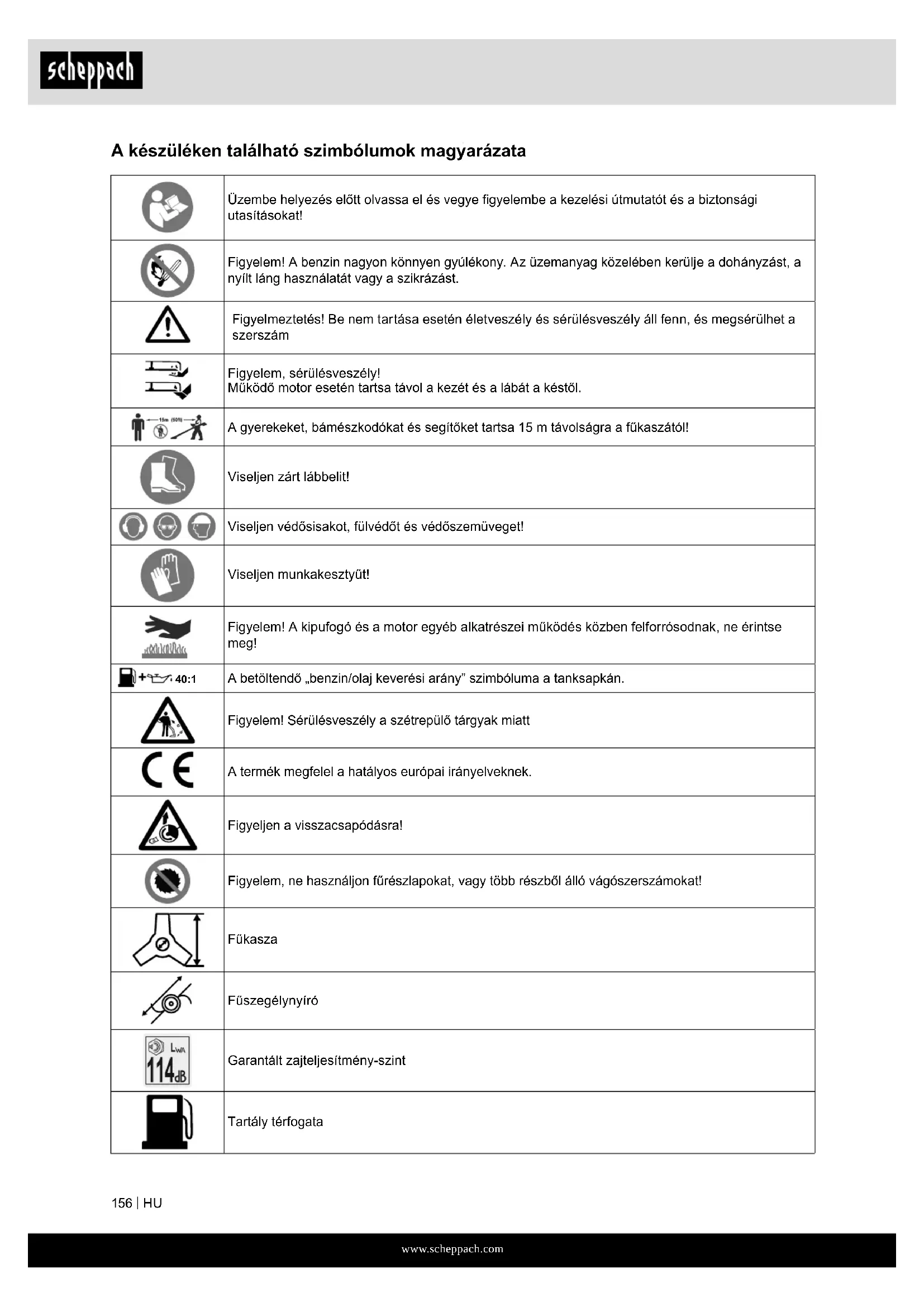

A készüléken található szimbólumok magyarázata Üzembe helyezés előtt olvassa el és vegye gyelembe a kezelési útmutatót és a biztonsági utasításokat! Figyelem! A benzin nagyon könnyen gyúlékony. Az üzemanyag közelében kerülje a dohányzást, a nyílt láng használatát vagy a szikrázást. Figyelmeztetés! Be nem tartása esetén életveszély és sérülésveszély áll fenn, és megsérülhet a szerszám Figyelem, sérülésveszély! Működő motor esetén tartsa távol a kezét és a lábát a késtől. A gyerekeket, bámészkodókat és segítőket tartsa 15 m távolságra a fűkaszától! Viseljen zárt lábbelit! Viseljen védősisakot, fülvédőt és védőszemüveget! Viseljen munkakesztyűt! Figyelem! A kipufogó és a motor egyéb alkatrészei működés közben felforrósodnak, ne érintse meg! 40:1 A betöltendő „benzin/olaj keverési arány” szimbóluma a tanksapkán. Figyelem! Sérülésveszély a szétrepülő tárgyak miatt A termék megfelel a hatályos európai irányelveknek. Figyeljen a visszacsapódásra! Figyelem, ne használjon fűrészlapokat, vagy több részből álló vágószerszámokat! Fűkasza Fűszegélynyíró Garantált zajteljesítmény-szint Tartály térfogatawww.scheppach.com

Tartalomjegyzék: Oldal:

1. Bevezetés .................................................................................. 158

2. A készülék leírása (1 - 3. ábra) .................................................. 158

3. Szállított elemek ........................................................................ 158

4. Rendeltetésszerű használat ...................................................... 159

7. Üzembe helyezés előtt .............................................................. 161

8. Felépítés és kezelés .................................................................. 161

9. Munkavégzési utasítások .......................................................... 163

10. Karbantartás .............................................................................. 164

11. Tisztítás és tárolás .................................................................... 165

12. Ártalmatlanítás és újrahasznosítás .............................................. 166

2. A készülék leírása (1 - 3. ábra)

1. Damilorsó vágószállal

3. Vezetőrúd hajtótengellyel

9. Gázkar „reteszelése”

13. Ventilátorház borítása

16. Üzemanyag-szivattyú

18. Olaj-benzinkeverő üveg

20. Imbuszkulcs, mérete 4

21. Imbuszkulcs, mérete 5

3. Szállított elemek

• Nyissa ki a csomagot, és óvatosan vegye ki a ké- szüléket.

• Távolítsa el a csomagolóanyagot, valamint a cso- magolási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze, hogy hiánytalan-e a szállítmány.

• Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit. Kifogások esetén azonnal érte- sítse a beszállítót. Utólagos reklamációkat nem fogadunk el.

• Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.

• Használat előtt ismerje meg a kezelési útmutató segítségével a készüléket.

• Végül ügyeljen a környezetbarát ártalmatlanításra.

• Tartozékként és pótalkatrészként csak eredeti al- katrészeket használjon. Pótalkatrészeket szakke- reskedőjénél vásárolhat.

• Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét. m Figyelem! A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs- kókkal, fóliákkal és apró alkatrészekkel játssza- nak! Lenyelés és fulladás veszélye áll fenn!

Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Kedves Ügyfelünk! Sok örömet és sikert kívánunk új készüléke haszná- latához. Megjegyzés: E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:

• szakszerűtlen kezelés,

• a kezelési útmutató be nem tartása,

• harmadik fél által végzett illetéktelen javítás,

• nem eredeti pótalkatrészek beépítése és cseréje,

• nem rendeltetésszerű használat, Vegye gyelembe a következőket: A szerelés és üzembe helyezés előtt olvassa el a ke- zelési útmutató teljes szövegét. Kezelési útmutatónkból megismerheti elektromos szerszámát, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket. A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat az elektromos szerszámmal biztonságosan, szakszerűen és gazdaságosan, ho- gyan kerülheti el a veszélyeket, csökkentheti a javí- tási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában az elektromos szerszám üzemeltetésével kapcsolatosan érvényes előírásokat is. A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót az elektromos szer- szám közelében tárolja. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait. Az elektromos szerszámon csak olyan személyek dolgozhatnak, akiket betanítottak az elektromos szerszám használatára, és megismertettek az elő- forduló veszélyforrásokkal. Tartsa be a kezelők mini- mális életkorára vonatkozó rendelkezést. A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kiala- kítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe a jelen útmutatót és a biztonsági utasításokat.www.scheppach.com

A gyermekeket felügyelni kell, hogy ne játszhassa- nak a készülékkel.

• Figyelmesen olvassa el az utasításokat. Ismerked- jen meg a kezelőelemekkel és a készülék szabály- szerű használatával.

• Soha ne engedje, hogy gyermekek vagy olyan sze- mélyek használják a készüléket, akik nem ismerik ezeket az utasításokat. Az adott országban hatá- lyos törvények meghatározhatják a kezelő legki- sebb életkorát.

• Soha ne nyírjon füvet, ha háziállatok vagy embe- rek vannak a közelben, különös tekintettel a gyer- mekekre.

• A készüléket kezelő, illetve használó személy felel a harmadik személyeket és azok tulajdonát érintő következményekért és veszélyekért.

• Ne járassa a motort beltérben. A kipufogógázok mérgező szénmonoxidot tartalmaznak.

• Nyírás közben mindig viseljen megfelelő lábbelit és hosszú nadrágot.

• Ne helyezze üzembe a készüléket, ha mezítláb van, vagy szandált visel.

• Alaposan vizsgálja meg a területet, ahol használni kívánja a készüléket; távolítsa el az összes követ, botot, drótot, csontot és egyéb tárgyat.

• Mielőtt használni kezdi a készüléket, vizsgálja meg a pengéket, a csapszegeket és a vágószerkeze- tet, nem látható-e rajtuk károsodás vagy kopás. Az egyensúly megtartása érdekében az elkopott vagy sérült pengéket és csavarokat mindig pár- ban cserélje.

• Ha a készülék több pengével rendelkezik, legyen vele óvatos, mert az egyik penge forgásba hozhat- ja a többi pengét.

• A készüléket csak nappali fényben, vagy megfe- lelő mesterséges megvilágítás mellett használja.

• Ne használja nedves fűben.

• Ügyeljen arra, hogy mindig biztosan álljon a lábán, különösen, ha lejtőn dolgozik.

• Lassan járjon; ne fusson.

• Ha lejtős terepen irányt változtat, legyen különö- sen óvatos.

• Ne nyírjon füvet a készülékkel túl meredek lejtőn.

• Legyen különösen óvatos, amikor átfordítja a ké- szüléket, vagy amikor maga felé húzza.

• Soha ne üzemeltesse a készüléket hibás védő- szerkezetekkel vagy védőpajzsokkal, illetve sze- mélyi védelmet biztosító egyéni védőeszközök nélkül.

• Kapcsolja be a motort az utasítások szerint, és tartsa távol a lábfejét a pengé(k)től.

4. Rendeltetésszerű használat

A fűkasza (a vágókés használatával) alkalmas vé- konyszárú bozót, erős gyomnövények és aljnövény- zet vágására. A motoros szegélynyíró (a damilorsót vágószállal használva) gyep, pázsit és lágy szárú gaz vágására alkalmas. A gyártó által mellékelt használati utasítás betartása a készülék rendeltetésszerű használatának feltéte- le. Az útmutatóban kifejezetten nem említett, egyéb célra való használat a készülék megrongálódásá- hoz vezethet, és súlyos veszélyt jelent a készülék használójára nézve. Feltétlenül vegye gyelembe a biztonsági utasítások korlátozásait. Kérjük, vegye gyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kéziipari vagy ipari hasz- nálatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja. Figyelem! A felhasználó testi épségének veszélyez- tetése miatt a benzinmotoros fűkasza nem használ- ható a következő munkákra: járdák tisztítására és szecskázóként fa- és sövénynyesedékek aprításá- ra. A benzinmotoros fűkaszát továbbá nem szabad a talaj kitüremkedéseinek, pl. vakondtúrásoknak az elegyengetésére használni. A benzinmotoros fűka- szát biztonsági okokból nem szabad meghajtó ag- gregátként más munkaeszközökkel vagy bármilyen egyéb szerszámkészlettel használni. A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerű- nek minősül. Az ebből fakadó minden kárért és sé- rülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget. Ki nem használhatja a készüléket: Olyan személyek, akik nem ismerik a kezelési útmuta- tót, 16 éves kor alatti gyermekek, valamint alkohol, ká- bítószer vagy gyógyszer hatása alatt álló személyek. A benzinmotoros fűkasza használati időszaka Noha a motoros fűkaszát bármikor szabad használni, a kezelőnek tekintettel kell lennie a környezetében tartózkodó többi emberre.

5. Fontos utasítások

Biztonsági utasítások Ez a készülék nem felel meg arra, hogy korlátozott - zikai, érzékszervi vagy szellemi képességekkel vagy hiányos tapasztalattal és/vagy tudással rendelkező személyek (beleértve a gyermekeket is) használják, kivéve, ha a biztonságukért felelős személy felügye- li őket, vagy utasításokkal látja el őket a készülék használatára vonatkozóan.www.scheppach.com

5. Ha a penge kemény tárgyhoz, például kőhöz ér,

azonnal állítsa le a motort, és ellenőrizze, nem sérült-e meg a penge. Adott esetben cserélje le a pengét egy újra.

6. Ha munka közben megszólítja valaki, akkor elő-

ször mindig kapcsolja ki a motort, mielőtt az illető felé fordul.

7. Amíg üzemel a motor, soha ne érjen a gyújtó-

gyertyához vagy a kábeléhez. Ennek gyelmen kívül hagyása esetén áramütés veszélye áll fenn.

8. Amíg üzemel a motor, illetve közvetlenül a motor

leállítása után soha ne érjen a hangtompítóhoz, a gyújtógyertyához és a motor többi fémalkatré- széhez. Ennek gyelmen kívül hagyása esetén súlyos égési sérüléseket szenvedhet.

9. Ha egy adott területen elkészült a nyírással, és

máshol kívánja folytatni a munkát, kapcsolja ki a motort, és fordítsa olyan helyzetbe a gépet, hogy a pengék a testével ellenkező irányba mu- tassanak.

10. Mielőtt ismét dolgozni kezdene a készülékkel, el-

lenőrizze, hogy a vágószerkezet abbahagyta-e a forgást, amíg a motor üresjáratban működött.

A fűszegélynyíró vágási adatai Vágási kör átmérője 420 mm Damilvastagság 2 x 2,4 mm Vágószál hossza 4 m Max. vágási sebesség 6000 1 /perc A fűkasza vágási adatai Vágási kör átmérője 255 mm Vágólemez vastagsága 1,4 mm Fogszám 3 Max. vágási sebesség 6800 1 /perc Meghajtás Lökettérfogat 32,5 cm³ Motor névleges teljesít- ménye 0,9 kW A benzintartály térfo- gata 900 cm³ Motortípus 2-ütemű motor, léghű- téses Tömeg 7,9 kg A műszaki változtatás jogát fenntartjuk! Információk a vonatkozó szabványok szerint mért zajképződési értékekhez:

hangnyomás Fűkasza = 96,4 dB Fűszegélynyíró = 98,9 dB

• Ebben az esetben nem szabad a feltétlenül szük- ségesnél jobban megdönteni, és csak azt a részt szabad megemelni, amely a kezelőtől távol esik. Mindkét kezének kezelési helyzetben kell lennie, mielőtt a készüléket ismét a talaj irányába moz- gatja.

• Tartsa távol a kezét és a lábát a forgó alkatrészek- től.

• Amíg jár a motor, soha ne emelje fel és ne hordoz- za a készüléket.

• Húzza ki a gyújtógyertyát a pipából: – ha nem dolgozik a készülékkel, – ha elakadást készül elhárítani, – ha ellenőrzést, tisztítást vagy egyéb munkála- tokat végez a készüléken, – ha valamilyen tárgyhoz ért. Ellenőrizze, nem sérült-e meg a készülék, és szükség esetén javítsa meg, – ha rendellenes módon rezegni kezd (azonnal ellenőrizze).

4. Karbantartás és állagmegőrzés

• Ügyeljen rá, hogy az összes anya, csapszeg és csavar szilárdan meg legyen húzva, és hogy a ké- szülék biztonságos üzemi állapotban legyen.

• Rendszeresen ellenőrizze, hogy a fűgyűjtő beren- dezés nem kopott-e, illetve nem tapasztalható-e rajta elhasználódás.

• Biztonsági okokból cserélje ki az elkopott vagy sé- rült alkatrészeket.

• A forgó fűnyírókhoz csak a típusnak megfelelő cserélhető vágószerkezetet szabad használni. – Soha ne tárolja a feltankolt készüléket olyan épületben, ahol a gázok nyílt lánggal vagy szik- rával érintkezhetnek. – Mielőtt tárolóba helyezi, hagyja kihűlni a motort. – A tűzveszély csökkentése érdekében tartsa tisz- tán a motort, a hangtompítót, az akkumulátor rekeszét és az üzemanyagtartály környékét a fűtől, a levelektől és a fölös zsírtól. – Ha le kell eresztenie a benzintartályt, akkor ezt a szabadban végezze. Különleges biztonsági gyelmeztetés

1. A motoros fűkaszát két kézzel tartsa, mindkét fo-

gantyúnál biztonságosan fogva. Mielőtt megsza- kítja a munkát, vigye a gázkart üresjárati hely- zetbe.

2. A munkavégzés során vegyen fel stabil, egyen-

3. Tartsa a motor sebességét a nyíráshoz szüksé-

ges fokozaton; soha ne emelje a motor sebes- ségét a feltétlenül szükséges fokozatnál maga- sabbra.

4. Ha üzem közben beakad a fű a pengébe, vagy

pedig ellenőrizni, illetve tankolni kell a készüléket, mindig kapcsolja ki a motort.www.scheppach.com

Tegye a megfelelő mennyiségű benzint és 2-ütemű olajat a mellékelt keverőakonba. Ezután alaposan rázza fel a akont. Soha ne használjon 4-ütemű motorokhoz vagy víz- hűtéses 2-ütemű motorokhoz való olajat. Emiatt a gyújtógyertya elszennyeződhet, a füstgázrész eltö- mődhet vagy a dugattyúgyűrű beragadhat. Az olyan üzemanyag-keverék, amelyet egy hónap- nál hosszabb ideje nem használtak fel, eltömítheti a porlasztót vagy csökkentheti a motor teljesítményét. A fel nem használt üzemanyagot töltse légmentesen záródó tartályba, és tárolja sötét, hűvös helyiségben.

2. Üzemanyag keverési táblázata

Keverési eljárás: 40 rész benzin 1 rész olajhoz Példa: 1 l benzin : 0,025 l kétütemű olaj 5 l benzin : 0,125 l kétütemű olaj Figyelmeztetés! Ügyeljen a kipufogógázra. Tankolás előtt a motort mindig kapcsolja ki. So- ha ne töltsön benzint a készülékbe, amíg a motor jár, vagy forró. Tűzveszély áll fenn!

8. Felépítés és kezelés

Összeszerelés Ennek a gépnek az összeszerelésekor kérjük, köves- se a megadott szerelési útmutatókat.

1. Szerelje fel a fogantyút a gépre 4 - 6. ábra

• Először oldja ki a belső hatszög kulcsnyílású csa- varokat, majd helyezze a fogantyú tartójának kö- zepére a bal és a jobb oldali fogantyút.

• Végül szerelje fel a fogantyú tartóját, és húzza meg az imbuszcsavarokat.

2. A szár felszerelése, 7. ábra

• Nyomja le a szár alsó részét (b), míg a reteszelő- csap (a) a helyére nem kattan a szár furatában (c). Megkönnyíti a műveletet, ha a szár alsó ré- szét (b) kissé elforgatja mindkét irányban. Az (a) csap akkor van megfelelő helyzetben, ha teljesen a furatban ül.

• Ezt követően húzza meg szorosan a (d) gombot.

3. Szerelje fel a védelmet, 11 - 13. ábra

• Rögzítse a védőburkolatot a tartozékként szállított kulccsal; húzza meg szorosan a csavarokat. m Figyelmeztetés! Csak a gyártó eredeti pót- és ki- egészítő alkatrészei használja. Ennek gyelmen kí- vül hagyása esetén a teljesítmény csökkenhet, sé- rülések fordulhatnak elő, és elvész a garancia. Soha ne használja a gépet védőburkolat nélkül!

hangteljesítmény Fűkasza = 105,3 dB Fűszegélynyíró = 108,5 dB Mérési bizonytalanság K

= 3 dB Viseljen hallásvédőt. A zaj következtében hallásvesztésre kerülhet sor. Vibráció: Fűszegélynyíró: A

Mérési bizonytalanság K

Csökkentse minimális szintre a zajképződést és a vibrációt!

• Csak kifogástalan állapotban lévő eszközöket használjon.

• Rendszeresen végezze el a készülék karbantartá- sát és tisztítását.

• Munkamódszerét igazítsa a készülékhez.

• Ne terhelje túl a készüléket.

• Szükség szerint ellenőriztesse a készüléket.

• Kapcsolja ki a készüléket, ha nem használja.

• Viseljen kesztyűt. A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos helyeket ez a szimbólum jelöli: m

7. Üzembe helyezés előtt

Minden üzembe helyezés előtt vizsgálja meg a ké- szüléket az alábbi szempontok szerint:

• az üzemanyagrendszer tömítettsége.

• a védőberendezések és a vágóberendezés kifo- gástalan állapota és hiánytalansága.

• Az összes csavarozás stabil elhelyezkedését.

• Minden mozgó alkatrész könnyű mozgását.

1. Üzemanyag és olaj

Ajánlott üzemanyagok Csak ólommentes normál benzin és speciális, két- ütemű motorolaj keverékét használja. Az üzem- anyag-keveréket az üzemanyag keverési táblázata alapján keverje be. Figyelem: Ne használjon olyan üzemanyag-keveré- ket, amelyet 90 napnál hosszabb ideig tároltak. Figyelem: Ne használjon olyan kétütemű olajat, amelyhez 100:1 keverési arány ajánlott. A nem meg- felelő kenés miatt bekövetkező motorkárok esetén a gyártó motorra adott garanciája megszűnik. Figyelem: Az üzemanyag szállításához és tárolásá- hoz csak erre a célra alkalmas és engedélyezett tar- tályt használjon.www.scheppach.com

m A készülék károsodásának veszélye! A készülékben kiszállításkor nincs sem motoro- laj, sem hajtóműolaj. FIGYELEM! Az üzembe helyezés előtt Önnek kell betöltenie benzin/olaj keveréket.

• Csavarja le a tanksapkát (14), és távolítsa el. 1. áb-

• Óvatosan töltse be a benzin/olaj keveréket. Ügyel- jen rá, hogy egyáltalán ne fröccsenjen ki!

• Csavarja fel kézzel szorosan a tanksapkát. Benzin leengedése, 40. ábra

• Tartson felfogó edényt a benzinleeresztő csavar alá.

• Csavarja le és távolítsa el a tanksapkát.

• Engedje le teljesen a benzin/olaj keveréket.

• Húzza meg kézzel szorosan a tanksapkát. A készülék elindítása Ne indítsa el a készüléket, mielőtt teljesen összesze- relné. m Sérülésveszély! Ha hibát észlelt, ne használja a készüléket. Ha megsérült valamelyik alkatrész, cserélje le, mi- előtt ismét használatba venné a készüléket. Használat előtt ellenőrizzen!

• Ellenőrizze, hogy a készülék biztonságos állapot- ban van-e:

• Ellenőrizze, hogy nincsenek-e szivárgások a ké- szüléken.

• Ellenőrizze, hogy nincsenek-e látható károk a ké- szüléken.

• Ellenőrizze, hogy a készülék minden alkatrésze biztonságosan van-e felszerelve.

• Ellenőrizze, hogy az összes biztonsági berende- zés jó állapotban van-e. m Sérülésveszély! A munka megkezdése előtt mindig távolítsa el a ta- lajon fekvő összes tárgyat, melyeket a motoros fűka- sza üzem közben kirepíthetne. Indítás, 21 - 27 + 41. ábra Szivatókar:

• Meleg a motor / a szívató zárva van:

• Hideg a motor / a szívató nyitva van: Amennyiben a készüléket szabályosan összeszerel- te, indítsa el a motort a következők szerint:

1. Állítsa a készüléket kemény és sík felületre.

2. Nyomja a motor kapcsolóját a „Be” állásba. 22.

4. A két vágó szerkezet fel- és leszerelése

Fűszegélynyíró / damilorsó, 14 - 15. ábra

• Lazítsa meg az anyacsavart. Igazítsa be a karima és a burkolat mindkét fura- tát. Tartsa meg a karimát egy csavarhúzóval, majd forgassa az imbuszkulcsot az óramutató járásával megegyező irányban; az anya kiold.

• Rögzítse a damilos vágófejet. Az anya meglazításával távolítsa el a burkolatot. Tartsa továbbra is kézben a karimát, tegye a dami- los vágófejet a szárra, és forgassa az óramutató járásával ellentétes irányba; a damilos vágófej rög- zül. 15. ábra

• Oldja ki a damilos vágófejet. Tartsa meg a karimát egy csavarhúzóval, majd for- gassa a damilos vágófejet az óramutató járásával megegyező irányba; ekkor lecserélhető. Fűkasza / vágókés

• Rögzítse a pengét. 8 - 10. ábra Az anya kioldásával vegye le a külső karimát. Ez- után igazítsa be a pengét (4), a külső karimát (25), a borítást (24), és az anyát. Ügyeljen rá, hogy a penge forgásiránya egyezzen a rajta elhelyezett nyíllal. Tartsa meg a karimát egy csavarhúzóval, és húzza meg az anyát az óramutató járásával el- lenkező irányban; ügyeljen rá, hogy az anya szo- rosan meg legyen húzva.

• Oldja ki a pengét. Tartsa meg a karimát egy csa- varhúzóval, majd lazítsa meg az anyát; ezután le tudja venni a pengét. m Figyelmeztetés! Használat előtt győződjön meg arról, hogy a vágófej helyesen van felszerelve! Megjegyzés: A csomagolóanyagok újrahasznosított anyagokból készültek. A csomagolóanyagokat az irányelvekkel összhangban ártalmatlanítsa.

5. Tegye fel a hevedert. 17 - 21. ábra

• Tegye fel a hevedert az ábrán látható módon. Üzemeltetés Ha munkát végez a készülékkel, akkor fel kell szerel- ni a késes és damilos üzemmódhoz tartozó műanyag védőburkolatot, mely megakadályozza, hogy a ké- szülék tárgyakat repítsen ki. A damilos vágófejhez tartozó védőburkolatban elhe- lyezett (A) kés automatikusan optimális hosszúságú- ra vágja a szálat. 16. ábra Benzin feltöltése m Sérülésveszély! A benzin robbanásveszélyes! Mielőtt feltölti a tartályt benzinnel, állítsa le a motort, és hagyja lehűlniwww.scheppach.com

A vágódamil meghosszabbításához járassa a motort teljes gázon, és koppintsa a damilorsót a talajhoz. A damil automatikusan meghosszabbodik. 41. ábra A védőpajzson elhelyezett kés megfelelő hosszú- ságúra vágja a damilt. 16. ábra m Vigyázat: A csőtengely túlmelegedésének meg- akadályozása érdekében rendszeresen távolítsa el a gyep és gaz felgyülemlett maradékát. Fű-/gyep-/ gyommaradék felgyülemlik a védőpajzs alatt, ez meggátolja a szár megfelelő hűtését. Óvatosan távo- lítsa el a maradékot egy csavarhúzóval, vagy valami- lyen hasonló szerszámmal. 42. ábra Különböző vágási módszerek Ha a készülék helyesen van összeszerelve, akkor képes lenyírni a gazt és a magas füvet nehezen hoz- záférhető helyeken, mint pl. kerítések, falak és alap- zatok mentén, valamint a fák körül. „Fűnyíróként” is használható, ha a vadon növő növényeket kívánja eltávolítani a kert előkészítéseképpen, vagy egy bi- zonyos területet kíván megtisztítani a talajhoz közeli magasságban. 43. ábra m Figyelem: Ha alapozás mentén, illetve kő- vagy betonfal tövében végez nyírást, akkor a damil még a leggondosabb használat mellett is a normálisnál na- gyobb mértékű elhasználódásnak van kitéve. Szegélynyírás/ fűnyírás A kaszát sarlószerű mozdulatokkal mozgassa egyik oldalról a másikra. A damilorsót tartsa mindig pár- huzamosan a talajjal. Ellenőrizze a terepet, és hatá- rozza meg a nyírás kívánt magasságát. Vezesse és tartsa a damilorsót a kívánt magasságban annak ér- dekében, hogy egyenletes legyen a nyírás. 43. ábra Alacsony szegélynyírás Tartsa maga elé a szegélynyírót enyhén megdöntve, hogy a damilorsó alja a talajra kerüljön, és a damil a kívánt vágási helyet érje. A nyírást mindig saját ma- gától ellenétes irányba végezze. Ne húzza maga felé a szegélynyírót. Nyírás kerítés/ alapzat mentén A nyírás során lassan közelítse meg a dróthálós ke- rítés, a léckerítés, a terméskő fal vagy az alapzat tövét, mert így lehet a lehető legközelebb végezni a vágást anélkül, hogy a damil akadálynak csapódna. Ha a damil pl. kőhöz, kőfalhoz vagy alapzathoz ér, elhasználódik vagy kirojtozódik. Ha a damil dróthálós kerítésnek csapódik, letörik. Szegélynyírás fa tövében Fatörzs körül végzett szegélynyírás során lassan kö- zelítsen, hogy a damil ne érjen a kéreghez. Kerülje meg a fát, és közben balról jobbra végezze a nyírást.

3. Nyissa ki a szivatókart (10). 23. ábra

4. Nyomja meg több, mint 5-ször a benzinszivattyút.

5. A motor beindításához húzza meg a berántó szer-

kezet (11) fogantyúját 3 - 5 alkalommal. 25. ábra

6. Addig húzza a kötelet, míg be nem indul a motor.

7. Várjon egy keveset, majd zárja le a szivatókart

8. Ha a motor üresjáratban jár, először nyomja le az

engedélyező kart (7), majd ezután a gázkart (8). A készülék jár. Ha fél gázon kívánja reteszelni a gázkart, akkor nyomja meg a reteszelő gombot (9). 27. ábra

9. A damil hosszának beszabályozása a munka so-

rán: Ez a készülék olyan vágófejjel rendelkezik, mely a „koppint és tovább” elvén működik. Azzal lehet hosszabb damilt adagolni, hogy a vágófejjel a tárcsa ellenében koppint, miközben a motor a legmagasabb sebességgel jár: A nejlonzsinór automatikusan kiadagolódik, és a penge levágja a fölösleges hosszt. 41. ábra

10. Amennyiben problémák adódnak, kapcsolja ki a

motort; a készülék leáll. Ha meg kívánja állítani a vágófejet, eressze el a gázkart (8). 27. ábra

11. Amennyiben probléma adódik, húzza ki a bizton-

sági heveder biztosítónyelvét, és azonnal oldja ki a motoros fűkaszát. A motor leállítása, 22. ábra

12. Ha meleg a motor, a gázkart a gép újraindítása-

kor rögtön Be állásba lehet állítani. Megjegyzés: Ha többszöri próbálkozás után sem in- dul be a motor, akkor olvassa el a „Hibaelhárítás a motoron” szakaszt. Megjegyzés: A berántót mindig egyenesen húzza ki. Ha ferdén húzza, súrlódás keletkezik a gyűrűn. A súrlódás következtében a zsinór sérül, és így gyor- sabban elhasználódik. Mindig tartsa meg az indító fogantyúját, amíg a zsinór ismét behúzódik. Soha ne hagyja, hogy a kihúzott zsinór vissza- csapódjon. Megjegyzés: Ne indítsa a motort magas fűben. m Figyelem: Amikor kikapcsolja a motort, a kasza néhány másodpercig még tovább jár; ezért míg telje- sen le nem állt, tartsa magát távol a motoros fűkasza vágófejétől!

9. Munkavégzési utasítások

A vágódamil meghosszabbítása Figyelmeztetés! Ne használjon fémdrótot és sem- milyen műanyag borítású fémdrótot a damilorsón. Ez a kezelő súlyos sérüléseihez vezethet.www.scheppach.com

Szakember által végzendő ellenőrzés szükséges:

• ha a motoros fűkasza tárgynak ütközik.

• ha a motor hirtelen leáll.

• ha elgörbül a penge (ne próbálja meg saját maga kiegyenesíteni!).

• ha megsérült a hajtómű. A damilorsó/vágószál cseréje 35 - 39. ábra

1. Szerelje le a damilorsót (1) a 8.4 szakaszban le-

írtak szerint. Nyomja össze a tekercset, és vegye le a ház egyik felét, 35. ábra.

2. Vegye ki a tekercstányért a damilorsó házából,

3. Távolítsa el az esetleg még benne maradt vágó-

4. Hajtsa össze középen a vágódamilt, és az így

képződött hurkot akassza be a tekercstányér be- marásába. 37. ábra

5. Folyamatosan feszítve csévélje fel a damilt az

óramutató járásával ellentétes irányban. A te- kercstányér ilyenkor elválasztja egymástól a vá- gódamil két végét. 38. ábra

6. Akassza be a damil két végének utolsó 15 cm-ét

a szemközti damiltartóba. 39. ábra

7. Vezesse át a damil két végét a damilorsó házán

kialakított fémszemeken.

8. Nyomja bele a tekercstányért a damilorsó házá-

9. Röviden és erősen húzza meg a damil mindkét

végét, hogy kiszabaduljanak a damiltartókból.

10. Illessze össze ismét a ház két felét. 35. ábra

11. Vágja vissza a fölös damilt körülbelül kb. 13 cm-

re. Ez csökkenti a motor terhelését az indítás és a bemelegítés során.

12. Szerelje vissza a damilorsót (lásd a 8.4 sza-

kaszt). Ha a teljes damilorsót cseréli, ugorja át a 3-6. pontokat. A vágókés köszörülése A vágókés idővel eltompul

• Ha tényleg ez a helyzet, oldja ki a csavarokat, me- lyek a vágókést a védőburkolathoz rögzítik.

• A kést fogja be egy satuba.

• Egy lapos reszelővel élezze meg a kés mindhárom pengéjét és ügyeljen arra, hogy a vágóél megfele- lő szöge megmaradjon. Az élezést csak egy irány- ban végezze. Cserélje ki vagy élezze meg a pengét a nyírási sze- zon végén, ill. igény szerint. Kiegyensúlyozatlan pengék a fűkasza erős rezgését okozzák; emiatt sérülésveszély áll fenn! Gyújtógyertya cseréje és tisztítása

1. Amint lehűlt a motor, távolítsa el a gyújtógyertyát

a tartozékként mellékelt dugókulccsal. A füvet vagy a gazt a damil csúcsával közelítse meg, és közben enyhén billentse előre a damilorsót. Figyelmeztetés: A tarra vágási munkálatok során le- gyen nagyon elővigyázatos. Ilyen munkálatok során tartson 30 méteres távolságot más személyektől vagy állatoktól. Tarra vágás Tarra vágás során a teljes növényzetet lenyírja a talaj szintjéig. Ehhez döntse meg a damilorsót 30 fokban jobbra. Állítsa a markolatot a kívánt helyzetbe. Vegye gyelembe, hogy ilyenkor fokozott sérülésveszély fenyegeti a felhasználót, illetve a közelben tartózko- dó embereket és állatokat, valamint az anyagi károk veszélye is jelentősebb a kirepülő tárgyak miatt (pl. kövek). m Figyelmeztetés: A készülékkel ne távolítson el tárgyakat sétányokról, stb.! A készülék nagy teljesítményű szerszám, mely ki- sebb köveket vagy egyéb tárgyakat akár 15 méte- res távolságba is kirepíthet, ami sérülésveszélyt és anyagi kár veszélyét jelenti az autókra, házakra és ablakokra nézve. Beszorulni Ha a vágókés elakadna a sűrű növényzetben, hala- déktalanul állítsa le a motort. Mielőtt ismét üzembe helyezné, szabadítsa ki a készüléket a fűből és a bo- zótból. 42. ábra A visszacsapás elkerülése Amikor vágókéssel dolgozik, fennáll a visszacsapás veszélye, ha a kés szilárd akadálynak (fatörzsnek, ágnak, tuskónak, kőnek, vagy hasonlónak) ütközik. Ilyenkor a készülék a szerszám forgásirányával el- lentétes irányban visszacsapódik. Ez a készülék fö- lötti uralom elvesztéséhez vezethet. A vágókést ne használja kerítés, fémoszlop, határkő vagy alapzat közelében.

Karbantartási vagy tisztítási munkálatok végzése előtt mindig állítsa le a motort, és húzza le a gyer- tyapipát.

1. A készüléket ne permetezze vízzel. Ez károsítja

2. Tisztítsa meg a készüléket egy kendővel, kézi ke-

fével stb. Karbantartási terv 12 üzemó- ra után 24 üzemóra után

üzemóra után Légszűrő tisztítás tisztítás csere Gyújtógyertya ellenőrizni kell tisztítás cserewww.scheppach.com

11. Tisztítás és tárolás

• A markolatok legyenek olajmentesek, hogy mindig biztos fogást adjanak.

• Szükség esetén nedves kendővel, adott esetben lágy tisztítószerrel tisztítsa meg a készüléket. m Figyelem!

• A gyújtógyertyadugaszt minden tisztítás előtt húz- za le.

• A készüléket a tisztításhoz semmi esetre se merít- se vízbe vagy más folyadékba.

• A motoros fűkaszát biztonságos és száraz helyen tárolja, ahol gyermekek nem férhetnek hozzá. Tárolás Vigyázat: A készüléket soha ne tárolja 30 napnál hosszabb ideig anélkül, hogy elvégezné az alábbi lépéseket: A készülék raktározása Ha a készüléket 30 napnál hosszabb ideig tárolja, akkor azt ehhez elő kell készíteni. Különben a por- lasztóban lévő maradék üzemanyag elpárolog, és gumiszerű üledéket hagy maga után. Ez megnehezít- heti a beindítást, ami kötelező javítási munkálatokat eredményezhet.

1. Lassan vegye le a tanksapkát, hogy a tank eset-

leges nyomását leeressze. Óvatosan ürítse ki a tartályt.

2. Indítsa be a motort és hagyja járni, amíg le nem

áll, hogy a porlasztóból eltávolítsa az üzemanya- got.

3. Hagyja lehűlni a motort (kb. 5 perc).

4. Vegye ki a gyújtógyertyát

5. Adjon 1 teáskanál tiszta 2-ütemű olajat az égés-

kamrába. Többször húzza meg az indítókötelet, hogy a belső alkatrészeket is bevonja. Ismét he- lyezze be a gyújtógyertyát. Megjegyzés: A készüléket száraz helyen raktározza, lehetőleg gyújtóforrásoktól, pl. tűzhelytől, gázüzemű vízmelegítőtől, gázszárítótól stb. távol. Ismételt üzembe helyezés

1. Vegye ki a gyújtógyertyát.

2. Húzza meg az indítókötelet, hogy a felesleges

olajat eltávolítsa az égéskamrából.

3. Tisztítsa meg a gyújtógyertyát és ügyeljen a

gyújtógyertyán az elektródák helyes távolságára; vagy tegyen be új gyújtógyertyát helyes elektróda távolsággal.

4. Készítse elő a fűrészt az üzemelésre.

5. Töltse fel a tartályt megfelelő üzemanyag-olaj ke-

verékkel. Lásd az üzemanyag keverési táblázatát.

2. Tisztítsa meg a gyújtógyertyát drótkefével.

3. Állítsa be a gyertyahézagot hézagmérővel 0,5 és

4. A gyújtógyertyát óvatosan, kézzel tekerje be,

hogy meg ne sérüljön a menet.

5. Miután behelyezte a gyújtógyertyát, húzza meg a

gyertyakulccsal. A légszűrő tisztítása, 28 - 31. ábra Ha szennyezett a levegőszűrő, kevesebb levegő jut a porlasztóba, és csökken a motor teljesítménye. Ezért a rendszeres ellenőrzés elengedhetetlen

• Oldja ki a légszűrő fedelét, és távolítsa el a sziva- csos szűrőbetétet.

• Tegye vissza a légszűrő fedelét, hogy ne eshes- sen bele semmi a légcsatornába.

• Mossa ki a szűrőbetétet meleg, szappanos vízzel, öblítse ki, majd szárítsa meg a levegőn. Figyelem: A légszűrőt soha ne tisztítsa benzinnel vagy gyúlékony oldószerekkel. m Figyelmeztetés! Soha ne működtesse a motort, ha a légszűrő nincs behelyezve. Szöghajtás kenése Kezelje lítiumbázisú kenőzsírral. Távolítsa el a csavart, töltsön be zsírt, majd kézzel forgassa a nyelet addig, míg ki nem lép a zsír; ezután tegye vissza a csavart. A készülék tárolása Használat után alaposan tisztítsa meg a készüléket. A készüléket száraz helyen tárolja, előtte hagyja ki- hűlni a motort. Fontos megjegyzés javítás esetén: Ha javításra visszaküldi a készüléket, akkor ügyeljen arra, hogy a készüléket biztonsági okokból olaj és a benzin nélkül küldje be a szervizállomásra. Szervizinformációk Vegye gyelembe, hogy ennél a terméknél a követ- kező alkatrészek használati vagy természetes kopás- nak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség. Kopásnak kitett alkatrészek*: damilorsó, vágókés, gyújtógyertya, légszűrő

• nem szerepel kötelezően a szállított elemek között! Pótalkatrészeket és tartozékokat szervizközpontunk- tól vásárolhat. Ehhez szkennelje be a címlapon talál- ható QR-kódot.www.scheppach.com

Szállítás Ha a készüléket szállítani szeretné, ürítse ki az üzem- anyagtartályt a 8. fejezetben leírtak szerint. A készü- léket kefével vagy kézi seprűvel tisztítsa meg a durva szennyeződésektől.

12. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések A csomagolóanyagok újrahasznosít- hatók. Kérjük, ártalmatlanítsa a cso- magolásokat környezetbarát módon. Az elhasználódott készülék ártalmatlanítási lehe- tőségeiről a helyi önkormányzatnál tájékozódhat. Üzemanyagok és olajok

• A készülék ártalmatlanítása előtt le kell üríteni az üzemanyagtartályt és a motorolaj tartályát!

• Az üzemanyag és a motorolaj nem minősül kom- munális hulladéknak, és nem szabad a csatornába önteni, ezek szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• Az üres olajoskannákat és üzemanyagtartályokat ártalmatlanítsa környezetbarát módon.

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működik megfelelően. Ha a problémát így sem sikerül lokalizálni és orvosolni, forduljon a megfelelő szervizhez. Üzemzavar Lehetséges ok Megoldás A készülék nem indul be. • Helytelen az indítási eljárás.

• Kormos vagy nedves a gyújtógyertya

• Hibás porlasztóbeállítás

• Hibásan van felszerelve a penge, ill. a damilorsó

• nincs üzemanyag a tartályban

• Kövesse az indításra vonatkozó utasításokat

• Tisztítsa meg a gyújtógyertyát, vagy cserélje ki egy újra.

• Keresse fel az illetékes ügyfélszolgálatot.

• Szerelje fel újra a pengét, illetve a damilorsót.

• Ellenőrizze az üzemanyag szintjét. A készülék beindul, de nem adja le a teljes teljesítményét.

• Helytelen a szivatókar beállítása

• Szennyezett légszűrő

• Hibás porlasztóbeállítás

• Zárja le a szivatókart.

• Tisztítsa meg a légszűrőt

• Keresse fel az illetékes ügyfélszolgálatot.

• Élezze meg, ill. cserélje le a vágókést A motor egyenetlenül jár • Helytelenül van beállítva a gyújtógyertya gyertyahézaga

• Hibás porlasztóbeállítás

• Tisztítsa meg a gyújtógyertyát, és állítsa be a gyertyahézagot, vagy tegyen be új gyújtógyertyát.

• Keresse fel az illetékes ügyfélszolgálatot. A motor túlságosan füstöl • Helytelen üzemanyag-keverék

• Hibás porlasztóbeállítás

• Használjon megfelelő üzemanyag-keveréket (lásd az üzemanyag keverési táblázatát)

• Keresse fel az illetékes ügyfélszolgálatot. A motor felforrósodik • A motor túl van terhelve • Rendszeresen iktasson be szüneteketwww.scheppach.com
