Produkttyp	Grästrimmer / Motorsåg bensin
Varumärke	Scheppach
Modell	PBC330
Vikt	7,9 kg
Motortyp	2-takt, luftkyld
Cylindervolym	32,5 cm³
Märkeffekt	0,9 kW
Bränsle	Blyfri bensin blandad med 2-taktsolja (förhållande 40:1)
Tankvolym	900 cm³
Klippdiameter (grästrimmer)	420 mm
Klippdiameter (motorsåg)	255 mm
Max varvtal (grästrimmer)	6000 min⁻¹
Max varvtal (motorsåg)	6800 min⁻¹
Tråddimensioner	2 x 2,4 mm diameter, 4 m längd
Klingans tjocklek	1,4 mm
Antal klingtänder	3
Ljudtrycksnivå (grästrimmer)	98,9 dB
Garanterad ljudeffektnivå	114 dB
Vibrationer (grästrimmer)	8,3 m/s² (vänster och höger hand)
Inkluderad säkerhetsutrustning	Skyddskåpa, bärrem, handskar, skyddsglasögon, hjälm (rekommenderas)
Slitdelar	Trådrulle, klingor, tändstift, luftfilter
Garanti	Lagstadgad, defekta delar byts ut under garantitiden
Avsedd användning	Klippning av gräs, ogräs, småträd, buskage

Vanliga frågor - PBC330 SCHEPPACH

Vilken bensin/oljeblandning ska användas till motorn?

Använd en blandning av 40 delar blyfri bensin till 1 del 2-taktsmotorolja. Blanda i en ren dunk och skaka före varje påfyllning. Använd aldrig 4-taktsmotorolja.

Hur startar man motorn kall?

Ställ omkopplaren på ON, öppna choken, tryck 5 gånger på bränslepumpen, dra sedan 3 till 5 gånger i startsnöret. När motorn startat, stäng choken.

Hur byter man ut tråden på spolen?

Demontera trådspolen, ta bort spolhållaren, linda en ny 4 m lång tråd moturs med hänsyn till spolavdelaren. För in ändarna i hållarna och montera ihop allt.

Hur går man tillväga för att byta klinga?

Stäng av motorn och ta bort tändstiftet. Använd en skiftnyckel för att lossa muttern samtidigt som du håller flänsen med en skruvmejsel. Byt klinga med hänsyn till rotationsriktningen (samma som bilden). Dra åt muttern moturs.

Vad gör jag om motorn inte startar?

Kontrollera tändstiftet (rengör eller byt), luftfiltret (rengör), bränsletanken (fyll med rätt blandning) och choken (öppna den). Se till att klipphuvudet är korrekt monterat.

Hur underhåller man luftfiltret?

Lossa filterlocket, ta bort svampelementet, tvätta det i varmt såpvatten, skölj och låt torka naturligt. Använd aldrig bensin eller brandfarliga lösningsmedel.

Vilken skyddsutrustning ska man bära vid användning?

Bär alltid kraftiga skor, långbyxor, handskar, hörselskydd, skyddsglasögon och hjälm. Håll barn och åskådare på minst 15 meters avstånd.

Hur förvarar man apparaten under mer än 30 dagar?

Töm bränsletanken, låt motorn gå tills den stannar för att tömma förgasaren. Ta bort tändstiftet, häll en tesked 2-taktsmotorolja i förbränningskammaren, dra i startsnöret flera gånger och sätt tillbaka tändstiftet. Förvara på en torr plats borta från brandkällor.

Varför vibrerar min grästrimmer onormalt?

Överdrivna vibrationer kan orsakas av en obalanserad eller sliten klinga. Byt ut klingan eller slipa den. Kontrollera även att trådspolen är korrekt monterad.

Vad är skillnaden mellan grästrimmer- och motorsågsläget?

Grästrimmern använder en nylontrådsspole för att klippa fint gräs och lätt ogräs. Motorsågen använder en 3-tandad klinga för att klippa småträd, buskage och tät vegetation. Byt verktyg beroende på arbete.

BRUKSANVISNING PBC330 SCHEPPACH

Förklaring av symbolerna på apparaten

Läs och fäll anvisingarna i braupsanvisingen innan du börjar använda maskinen!

Observera! Bensin ar mycket lättantändigt. Undvik römning, öppen eld och kringflygande gnistor i:närhen av motorbrändsle.

Varning! Om braupsanvisingens instruktioner ignoreras föreligger livsfara och risk För person- ellersakskador

Observera skaderisk!Håll undan händer och fötter från kniven även vid avständg motor.

Håll barn, askådare och medhjälpare på 15 m avständ från kantrimmern!

Använd rejäla skodon!

Använd skyddshjälm, hörsvskydd och skyddsglasögon!

Bär arbetshandskar!

Observera! Avgasröret och andra delar hos motorn blir vändigt varma under drift, rör inte!

Symbol på tanklocket für "blandningsförhållandebensin/olja" som sca fyllas på.

Observera! Skaderisk på grund av foremål som slungas ut

Produkten uppfyller kraven i gällande europeiska direktiv.

Varning für kast!

Varning, använd inga sögblad eller metalliska skärverktyg som består av flera delar!

Kanttrimmer

Grästrimmer

Garanterad ljudeffektnivå

Tankinnehäll

Innehällsforteckning:

Sida:

1. Inledning 126
2. Apparatbeskrivning (bild 1 - 3) 126
3. Leveransomfang 126
4. Avsedd användning 126
5. Viktiga anvisningar 127
6. Tekniska specificationer 128
7. Fore idrifttagning 128
8. Montering och manövrering 129
9. Arbetsinstruktioner 130
10. Underhäll 131
11. Rengöring och lagring 132
12. Avfallschantering och atervinning 133
13. Felsökning 133

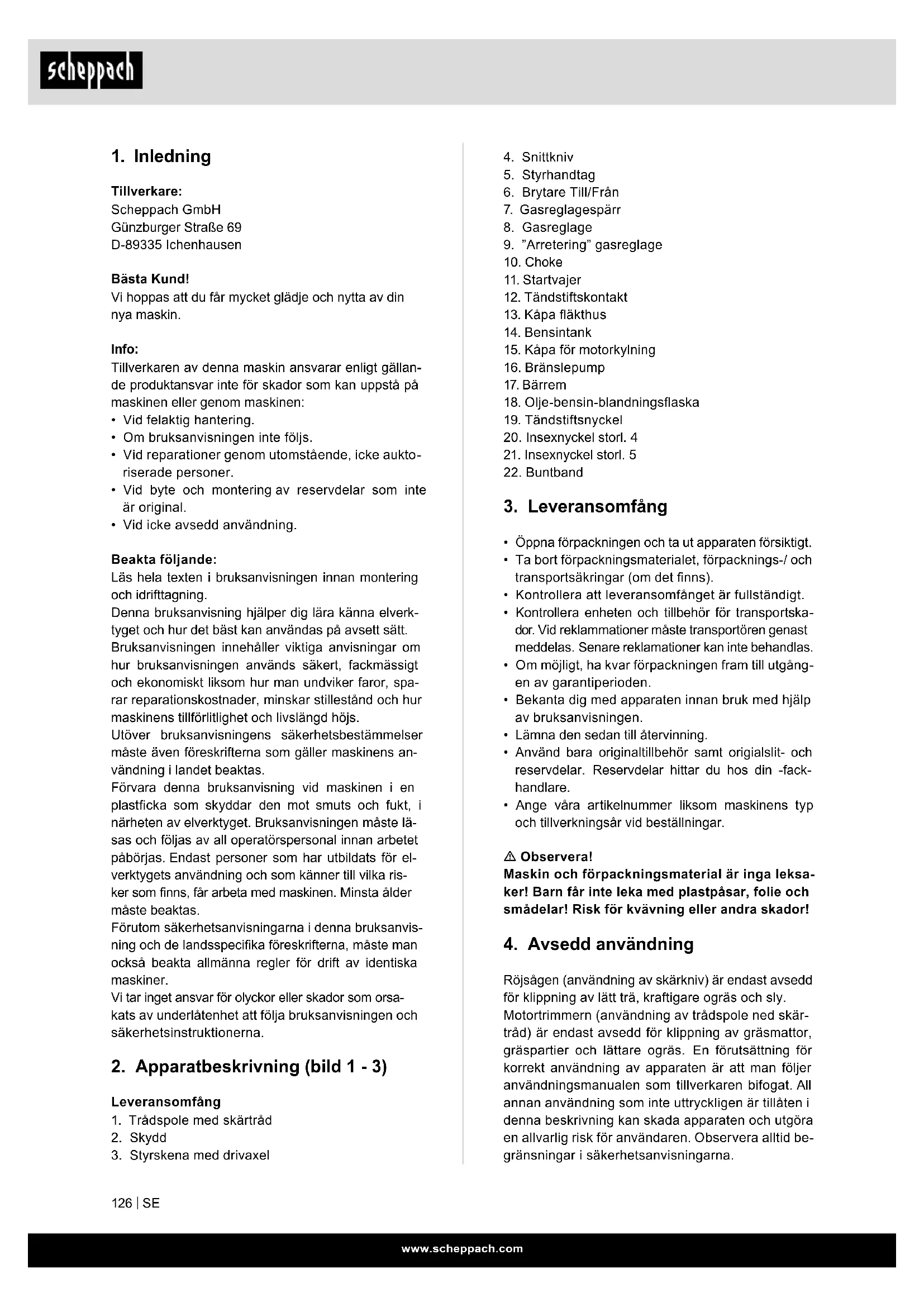

1. Inledning

Tillverkare:

Scheppach GmbH

Günzburgger Straße 69

D-89335 Ichenhausen

Basta Kund!

Vi hoppas att du far mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren avenna maskin ansvarar enligt gallande Produktansvar inte for skador som kan uppstama maskinen erer genom maskinen:

• Vid felaktig hantering.
• Om bruksanvisningen inte följs.
• Vid reparationer genom utomstäende, icer auktoriserade personer.
• Vid byte och montering av reservdilar som inte ar original.
• Vid icke avsedd användning.

Beakta foljande:

Lås hela texten i bruksanvisningen innan montering och idrifttagning.

Denna bruksanvisning hjälper dig lara kännelverktyget och hur det båst kan användas på avsett satt.

Bruksanvisingen innehaller viktiga anvisningar om hur bruksanvisingen används sakert, fackmässigt och ekonomiskt liksom hur man undviker faror, sparar reparationskostnader, minskar stillestand och hur maskinens tillförtlittiget och livslängd höjs.

Utover braksanvisingens sakerhetsbestammelser maste även foreskrifternsom galler maskinens anvandning i landet beaktas.

Forvara denna bruksanvising vid maskinen i en plastficka som skyddar den mot smuts och fukt, i narheten av elverktyget. Bruksanvisingen maste lasa s as och foljas av all operatorspersonal innan arbetet paborjas. Endast personer som har utbildats for elverktygets anvandning och som kanner till vilka risker som finns, far arbeta med maskinen. Minsta alder maste beaktas.

Forutom sakerhetsanvisingarna ienna bruksanvisin ng och de landsspecifika foreskrifterna, maste man ocksba beakta allmanna regler for drift av identiska maskiner.

Vi tar inget ansvar for olyckor aller skador som orsakats av underlatenhet att folja braupsanvisningen och sakerhetsinstruktionerna.

2. Apparatbeskrivning (bild 1 - 3)

Leveransomfang

1. Trädspole med skärtråd
2. Skydd

3. Styrskena med drivaxel

4. Snittkniv

5. Styrhandtag
6. Brytare Till/Fran
7. Gasreglagesparr
8. Gasreglage
9. "Arretering" gasreglage
10. Choke
11. Startvajer
12. Tändstiftskontakt
13. Käpa flakthus
14. Bensintank
15. Kapa for motorkylning
16. Branslepump
17. Barrem
18. Olje-bensin-blandningsflaska
19. Tändstiftsnyckel
20. Insexnyckel storl. 4
21. Insexnyckel storl. 5
22. Buntband

3. Leveransomfang

• Oppna forpackningen och ta ut apparaten försiktigt.
• Ta bort forpackningsmaterialiet, forpacknings-/ och transportsakringar (om det finns).
• Kontrollera att leveransomfänget ar fullständigt.
• Kontrollera encheten och tillbehör für transportskador. Vid reklammationer mäste transportören genast meddelas. Senare reklamationer kan inte behandlas.
• Om möjlicht, ha kvar forpackningen fram till utgangen av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av bruksanvisingen.
• Lämna den sedan till ätervinning.
• Använd bara originaltillbehör damit originalslit- och reservdilar. Reservdilar hittar du hos din -fackhandlare.
• Ange vāra artikelnummer liksom maskinens typ och tillverkningsär vid beställninger.

Observera!

Maskin och forpackningsmaterial ar inga leksaker! Barn far inte leka med plastpasar, folie och smadelar! Risk for kvävning aller andra skador!

4. Avsedd användning

Röjsägen (användning av skärkniv) ar endast avsedd for klippning av latt trä, kraftigare ogräs och sly.

Motortrimmern (använding av trädspole ned skärtrad) ar endast avsedd for klippning av grasmattor, graspartier och lättare ogras. En forutsattning for correkt använding av apparaten ar att man foljer användningsmanualen som tillverkaren bifogat. All annan använding som inte uttryckligen ar tillaten ienna beskrivning kan skada apparaten och utgöra en allvarlig risk for användaren. Observera alltid begransninger i sakerhetsanvisingarna.

Observera att vara maskiner inte ar konstruerade for kommersiell, hantverksmassig eller industriell anvandning. Vi larnar ingen garantiar apparaten anvands i kommersiella aller industriella verksamheter liksom liknande verksamheter.

Observera! Den bensindrivna rojsagen fär inte användas for foljande arben: rojning av gangbanor erler som flismaskin for trimming av träd och buskage. Vidare fär den bensindrivna motorsagen inte heller användas for jämning av ojamnheter i marken, som t.ex. jordhögar. Av sakerhetsskäl fär den bensindrivna rojsagen inte användas som drivaggregat for andra arbetsverktyg och verktygssatser av nagot slag.

Maskinen fár endast användas på ändamåsenligt sätt. Varje användning därutöver ár inte ändamåsenlig. För skador eller persönskador till följd av detta ansvarar användaren/operatoren och inte tillverkaren.

Följande fär inte använda utrustningen:

Personer som inte har LAST instruktsmanualen, barn under 16 ar somt personer som ar paverkade av alcohol, droger erler medicin.

Användningstimmar med bensinröjaren

Aven om en gräsröjare fär användas nar som helst, bör användaren visa hansyn till manniskor i sin om-givning.

Denna maskin ar inte avsett att anvandas av personer (eller barn) med nedsatta kroppsliga, sensoriska aller mentala Funktionshinder erler otilracklig erfarenhet och kunskap, savida det inte sker under overvakning av en ansvarig person och anvandaren har instruerats i hur maskinen anvands.

Barn maste hallas under uppsikt och fär inte leka med maskinen.

1. Anvisining

• Läsigenom anvisingarna noggrant. Lar dig var reglagen sitter, hur de fungerar och det korrekta sattet att använda maskinen.
• Till at aldrig barn ell personer som inte kanner till dessa anvisiningar att anvanda maskinen. Det finns relevanta lagar i landet som anger minimialdern for att f anvanda maskinen.
• Använd aldrig gräsröjaren Near manniskor, i syn-nerhet barn, eller husdjur befindner sig i narheten.
• Användaren ar ansvarig für de risker och konsekvenser som andra manniskor aller deras egendom utsäts for.
• Latinte motorn vara igang inomhus. Avgaserna innehaller skadlig kolmonoxid.

2. Forberedelser

• Bär alltid lämpiga skor och langbyxor under röjningen.
• Använd inte maskinen om du ar barfotad eller bär sandaler.
• Kontrollera området där rojsagen ske användas grundligt; ta bort alla stenar, stockar, ledninger, knotor och andra foremål.
• Kontrollera klingor, bultar och skäranordning bettraffande skador eller slitage fore varje använding. Ersatt slitna aller skadade klingor och skruvar parvis sa att balansen sakerställs.
• Var försiktig med maskiner som har flera klingor eftersom en klinga försätta en annan klinga i rotation.

3. Drift

• Använd bara maskinen i dagsbelysning eller god artificiell belysning.
• Använd det inte i fuktigt grayscale.
• Se till att du stär stabilt när du arbetar, i synnerhet om marken sluttar.
  Gai lugntakt, spring aldrig.
• Var särskilt fösiktig om du ändrar riktning)där marken sluttar.
• Trimma inte gräs på kraftigt sluttande mark.
• Var särskilt fösiktig nár du vander maskinen ell drar den till dig.
• Använd aldrig maskinen om skyddsanordningarna, eller -dekalerna ar defekta ellerutan eget skydd.
• Starta motorn enigt anvisiningarna och häll fötterna borta fran klingan(-orna).
• I detta fall fār du inte luta maskinen mer ān absolut nödvändigt och bara lyfta den del som tagits bort av användaren. Bāda harder maste vara i manöverposition innan du áter rör maskinen i riktning mot marken.
• Hall händer och fötter borta frän roterande delar.
  Rojsagen far inte lyftas aller baras medan motorn ar igang.

• Dra ut tändstiftet ur sockeln:

• nar duinte arbetar med maskinen,

• innan du atgardar en blockering,
• före kontroll, rengöring aller arbeten på maskinen,
  afterkontaktmedettforemal.Kontrolera maskinenbetrafnde skadoroch reparerademiforekommande fall
• om maskinen börjar att vibrera onormalt (kontrollera genast).

4. Underhäll och Förvaring

• Se till att alla muttrar, bultar och skruvar ar ordentlich atdragna sa att maskinen ar i sakert arbetsskick.
• Kontrollera gräsfänganordningen regelbundet beträffande slitage och tecken på notning.

• Av sakerhetsskal sca slitna aller skadade delar bytas ut.

• På roterande gräsklippare maste reservskäranordningarna vara av motsvarande typ.

• Forvara aldrig maskinen tankad i en byggnad som kan nas av öppen laga aller gnistor.

• Lat motorn svalna av fore forvaringen i en behallare.

• Hall motor, ljuddampare, batterifack och forvaringsomradet for bensin fritt fran gras, blad och overdrivet mycket fett for att minska brandrisken.

• Om bensintanken maste tommas, gör detta utomhus.

Särskild sakerhetsvarning

1. Hall alltid i grasrojarens handtag med bada händerna. Stall gasreglaget i tomgangsläge om du avbryter arbetet.
2. Inta en stabil, proportionerlig hallning när du arbetar.
3. Hall motorhastigheten pa den niva som kravs for klippninger; oka aldrig motorhastigheten over den nodvandiga nivan.
4. Stäng alltid av motorn om gräs fastnar i klingan under arbetet eller om du maste kontrollera ull tanka maskinen.
5. Stoppa genast maskinen om klingankommen i kontakt med ett hart foremal som t.ex. en sten och kontrollera om klingan har skadats.Byt sa fall ut klingan mot en ny.
6. Om nçon ropar pa dig under arbetet maste du alltid stanga av motorn innan du vander dig mot den som ropar.
7. Rör aldrig tändstiftet eller kabeln medan motorn ar igang. Om detta ignoreras finns det risk for elstötar.
8. Rör aldrig vid ljuddämpare, tändstift aller andra delar av metall på motorn, medan motorn ar igang. Om detta ignoreras finns det risk for kraftiga brännskador.
9. Om du blir klar med klippingen pa ett stalle och vill fortssatta arbetet pa en annan plats, stanger du av motorn och vrider bort maskinen fran kroppen.
10. Kontrollera att skäranordningen har upphört att rotera i tomgang, innan du börjar arbeta med maskinen igen.

6. Tekniska specificationer

Snittdata für grästrimmer
Skär diameter	420 mm
Trådtjocklek	2 x 2,4 mm
Trådlängd	4 m
Sinitthastighet max.	7 300 min-1
Snittdata für kantrimmer
Skär diameter	255 mm
Snittbladets tjocklek	1,4 mm

Antalalander 3
Sinnthastighet max. 8500 min	-1
Drivning
Slagrum 32,5 cm3
Motorns nominellaeffect	0,9 kW
Bensintankens volym 900 cm3
Motortyp Tvåtaksmotor, luftkyld
Vikt 7,9 kg

Med forbehall for tekiska andringar!

Information om bullerutveckling uppmatt enigt tilllampliga standarder:

Ljudtryck

Kanttrimmer L_pA = 96,4 dB

Grästrimmer LwA = 108.5 dB

Matosakerhet K_PA = 3 dB

Användetthorselskydd.

Buller kan orsaka hörskador.

Vibration:

Grästrimmer: A_hv = Vänster 8,3 m/s² Höger 8,3 m/s²
Kanttrimmer: A_hv = Vänster 8,3 m/s² Höger 8,3 m/s²
Matosakerhet K_PA = 1,5 ~m / s^2

Begransa buller och vibrationer tillett minimum!

• Använd enbart maskiner som inte ar skadade.
• Underhäll och rengör maskinen regelbundet.
• Anpassa ditt satt att arbeta till hur maskinen fungerar.
  Overbelasta inte maskinen.
• Lat undersoka maskinen om sa behovs.
• Stäng av maskinen nar den inte används.
• Anyand handskar.

7. Före idrifttagning

Kontrollera fore varje idrifttagning att:

• Branslesystemet ar tatt.
• Skyddsanordninger och skäranordning ar i felfritt skick och kompletta.
• Alls skruvforband sitter fast.
• Alla rörliga delar gär lätt.

1. Motorbränsle och olja

Rekommenderade branslen

Använd endast blandning av blyfri bensin och 2-taktsolja. Blanda till motorbransleblandningen enligt blandningstabellen.

Obs: Använd inte en motorbränslebandning som har lagrats i mer øn 90 dagar.

Obs: Använd inte en tvataktsolja som rekommende- rar ett blandningsforhallande 100:1. Vid motorskador som beror på otillräcklig smörjning gäller inte tillver-karens motorganti.

Obs: Använd endast avsedda och tillatna behallare for transport och forvaring av bransle.

Fyll i ratt mangd av bensin och 2-taktsolja i den medlevererade blandningsflaskan. Skaka sedan behallaren ordentlich.

Använd aldrig olja für 4-taksmotorer eller vattenkylda 2-taksmotorer. Det kan smutsa ner tändstiftet, blockera fränluftsdelen eller klibba fast kolvringen. Bransleblandingar som stätt oanvanda i over en manad kan orsaka stopp i forgasaren aller paverka motorns Funktion. Hall overblivet bransle i en lufttat behallare och forvara den i ett mörkt, svalt utrymme.

2. Branslebandningstabell

Blanda: 40 delar bensin till 1 del olja

Exempel:

1 I bensin : 0,025 | tvataktsolja

5 | bensin : 0,125 | tvataktsolja

Varning! Se upp for avgaserna.

Stäng alltid av motorn innan du tankar. Fyll aldrig pa bensin nar motorn ar igang ellr fortfarande ar het. Brandrisk!

8. Montering och manövrering

Montering

Följ monteringsanvisningen d' apparaten sca mon-teras.

• Lossa direfter sexkanthalskruvarna och for det hogra och det vänstra handtaget till mitten av hand-tagsfstet.
• Montera slutigen handtagsfastet och dra at innerskruvarna ordentligt.

2. Montering av skaat bild 7

Tryck pa skafets nedre del (b) nedat tills att lasbulten (a) greppar in i halet (c) pa skafet. Det gar lattare om du samtidigt vrider undersidan av skafet (b) latt at bada hallen. Bulten (a) ar i ratt lage nar den ar helt insatt i halet.
- Dra sedan at knoppen (d).

3. Montera skyddet bild 11 - 13

Satt fast skyddet med den medlevererade nyckeln (standardtillbehör), och dra at skruven.

Varning! Använd bara tillverkarens originalreserv-delar och -tillbehör. Om detta ignoreras kan kapaciteten fösamras, skador uppsta och din garanti upphöra att gälla. Använd aldrig maskinenutan skydd!

4. Montera och demontera de bada skarenheterna

Grästrimmer/trádspole bild 14-15

• Lossa muttern.
  Rikta in de bada halen pa flans respektive kappa med varandra. Hall flansen med en skruvmejsel och vrid nyckeln i medurs riktning sa att muttern lossnar.
  Fast nylonskarhuvudet.
  Ta bort kapan genom att lossa muttrarna. Häll i flänsen medan du För nylonskarhuvudet på skaatet och vrider i moturs riktning sä att nylonskarhuvudet dras at på plats. Bild 15
• Lossa nylonskarhuvudet.
  Häll flänsen med en skruvmejsel och vrid nylonskarhuvudet i medurs riktning sa att den kan bytas ut.

Dra at klingan. Bild 8 - 10
Ta av den yttre flänsen när du har lossat muttern. Rikta sedan klingan (4), den yttre flänsen (25), kāpan (24) och muttern med varandra. Observera att klingans rotationsriktning maste matcha pilens riktning på klingan. Hall flänsen med en skruvmejsel och vrid at nyckeln i moturs riktning sa att muttern sitter sākert ādragen.
- Lossa klingan. Hall flänsen med en skruvmejsel och lossa muttern sa att klingan gär att ta av.

Varning!

Sakerställ att skärhuvudet ar korrekt monterat innan det används!

Anvising: Förpackningsmaterial bestär av atervunna material. Avfallschantera forpackningsmaterialen i enlighet med riktlinjerna.

Plastkāpan maste vara monterad när maskinens kniv ell er trad arbetar for att forhindra att foremal slungas ivag.

Kniven (A) som ar integrerad i skärtrådens skyddskapa skär automatiskt av traden i optimal langd. Bild 16

Fylla pa bensin

Skaderisk! - Bensin ar explosivt!
Stäng av motorn och lát den svalna innan du fyl-ler tanken med bensin

Risk for skador pa maskinen! Maskinen levereras utan motor- eller vaxelolja. OBS!Fore idrfttagning maste du fylla pa bensin/ oljeblandningen.

• Skruva upp tanklocket (14) och ta av det. Bild 1
• Häll försiktigt i bensinen/oljeblandningen. Undvik att spilla!
• Skruva fast tanklocket ordentligt for hand.

• Hall en uppsamlingsbehallare under avtappeningskruven.
• Skruva upp tankkocket och ta av det.
• Töm ut allt brändsle ur tanken.
• Skruva tillbaka tanklocket ordentlich für hand.

Starta apparaten

Starta inte apparaten forran den ar fullstandigt mon-terad.

Skaderisk!

Använd inte maskinen om du upptäcker fel. Om en beständsdel skadas maste du byta ut den innan du använder maskinenigen.

Kontrolleraforeanvandning!

• Kontrollera om apparaten ar i saksik:
• Kontrollera om det finns Lackor.
• Kontrollera om det finns synlga skador.
• Kontrollera om alla componenter sitter ordentlich fast.
• Kontrollera om alla sakerhetsanordningar ar i gott skick.

Skaderisk!

Ta alltid bort foremål pa marken som kan slungas ivag vid arbetet med gräsrojaren innan arbetet páborjas.

Startabild21-27+41

Chokereglage:

Varm motor / choke stangd:
- Kall motor / choke öppen:

Sä snart maskinen ar korrekt monterad kan motorn startas,enlig foljande:

1. Ställ maskinen på en hard, jämnyta.

2. Tryck på motorbrytaren till lage På. Bild 22

3. Oppna chokereglaget (10). Bild 23

4. Tryck på bensinpumpen mer'an 5 gänger. Bild 24
5. Dra i startsnörets handtag (11) 3 till 5 gänger for att starta motorn. Bild 25
6. Dra vajern tills motorn startar. Bild 25
7. Vanta en stund och stang sedan chokereglaget (10). Bild 26
8. När motorn gár pa tomgang trycker du Först pa frisläppningsspaken (7) och därefter pa gasreglaget (8). Maskinen startup. Om du vill arretera gasreglaget pa halvgas trycker du pa arreteringsknappen (9). Bild 27
9. Anpassa tradlängden under arbetet:

Denna maskin forfogar over ett skärhuvud som fungerar enligt principen "knacka och fortsätt". Du kan frigöra mer trad genom att du trycker skärhuvudet mot skivan medan motorn gär på högsta hastigkeit:

Nylonträden frigörs automatiskt och klingan kapar av den utskjutande langden. Bild 41

1. Stäng av motorn om problem uppSTAR, maskinen stannar. Om du vill stoppa skärhuvudet släpper du gasreglaget (8). Bild 27
2. Om ett problem uppst drar du ut stiftet pa sak- kerhetsselen och koplar genast loss grasrojaren. Stanga av motorn bild 22
3. Om motorn ar varm kan gasreglaget stallas direkt i Till-laget vid omstart av maskinen.

Anvisning: Om motorn trots flera forsok inte startar, sa las avsnittet "Felsokning av motorn".

Anvising: Dra alltid startsnoret rakt ut. Om det dras ut snett blir det friktion i öglan. Friktionen nötter pa snoret sa att det gär av afterett tag. Behall startgreppet medan snoret drar sig tillbaka.

Slapp inte snoret sa det dras tillbaka okontrollerat.

Anvisning: Starta inte motorn i högt gräs.

Obs: Om motorn stängdes av, kor rojningssagen i ytterligare nagra sekunder. Hall darrfor avstand till skärhuvudet på rojningssagen tills att den har stannat helt!

9. Arbetsinstruktioner

Förlängning av skärtråden

Varning! Använd inte metalltrad erller plastöverdra-gen metalltrad av nagot slag i tradspolen. Det kan leda till allvarlga skador for användaren.

Lat motorn gä pa fullgas och knacka trädspolen mot marken För förlängning av skärtråden. Träden För längs automatiskt. Bild 41

Kniven på skyddsskärmen kortar av traden till tillaten langd. Bild 16

Med forsiktigkeit: Ta regelbundet bort alla rester av gras och ogras for att undvika att skaftröret blir overhettat. Torv-/gras-/ograsrester fastnar garna under skyddsskolden. Detta gör att skaftröret inte kyls ner i tillracklig utsträckning. Ta forsiktigt bort resterna med en skruvmejsel eller liknande. Bild 42

Olika klippforaranden

Forutsatt att maskinen ar korrekt monterad klipper den ogräs och högt gräs på svartillganglia ställen t.ex. langs staket, murar och fundament samt runt trad. Den gär även att använda for "slatterarbeiten", att ta bort vild växtlighem med vid anlaggning av entradgård eller for att putsa ett visst område riktigt marknär. Bild 43

Obs: Aven vid noggrann använding innebär klipp-pandet vid fundament, sten-ller betongmurar osv. ett slitage av traden som ligger over den normala.

Trimma/slatterarbete

Sväng trimmern i en skärande roelse fran sida till sida. Hall alltid tradspolen parallelt mot marken. Kontrollera terrangen och bestam onskad smithöjd. Styr och hall tradspolen i onskad Höjd for att astadkomma en jämn klippning. Bild 43

Lag trimming

Häll trimmern med en lätt lutting rakt framfor dig sa att tradspolens undersida befindner sig ovenfor marken och traden träffar den ratta skärningspunktten. Klipp alltid framat. Dra inte trimmern till dig.

Klippning vid staket/fundament

Närma dig nätstaket,spjalstaket, naturstensmurar och fundament längsamt vid grasklippninger for att kunna klippa nara intill utan att slà mot hindret med traden. Kommer traden i beröring med t.ex. stenar, stenmurar eller fundament slits den av erler fransar sig. Om traden slas mot staketnätet slits den av.

Trimma runt trad

Närma dig langsamt när du sca trimma runt tradstammar sà att traden intekommen i beröring med barken. Gå runt tradet och klipp darvid frän vänster till höger. Närma dig gräs aller ogräs med spetsen pa traden och tippa tradspolen lätt framát.

Varning: Var allmänt forsiktig vid avslättning. Hall att avstand på 30 meter mellan dig och andere personer eller djur vid södana arbeten.

Avslattning

Vid avslattning griper du tag i hela vegetationen andere ner till grunden. For att kunna gora detta lutar du tradspolen i 30^ vinkel at hoGER. Stall handtaget i onskat lage. Detta innebar okad risk for anvandare, askadare och djur som risk for materiella skador genom foremal som slungas ut (t.ex.stenar).

Varning: Avlagsna inte foremal fran gangstigar osv. med apparaten!

Maskinen ar att kraftfullt verktyg, och sma stenar el-ler andra foremal kan slungas ivag 15 meter aller mer och leda till persorskador erer skador pa bilar, hus och fönster.

Klammas fast

Stäng genast av motorn om knivbladet blockeras pga. for tāt vegetation. Ta bort grās och undervegetation fran maskinen innan du använder den igen. Bild 42

Hur man forhindrar rekylverkan

Vid arben med knivbladet finns det en risk for en rekylverkan om den stoter mot fasta hinder (tradstam,gren,stubbe,sten ellerliknande).Maskinen slungas da tillbaka mot verktygets rotationsriktning. Detta kan leda till att du forlorar kontrollen over maskinen.Anvand inte knivbladet i narheten av staket, metallstolpar,gransstenar ullerfundament.

10. Underhäll

Stäng alltid av motorn och dra ut tandstiftskontakten inför unterhalb eller rengöring.

1. Spruta inte vatten på apparaten. Detta skadar motorn.
2. Rengör apparaten med en trasa, borste eller liknande.

Underhällsplan
	after 12 drifttimmar	after 24 drifttimmar	after 36 drifttimmar
Luftfilter rengör rengör byt ut
Tändstift	kontrollera	rengör	byt ut

• gräsröjarentraffarettforemål
• motorn platsligt stannar
• klingan har bjots (forsok inte sjalv bjoa den rak!)
• vaxellådan ar skadad.

Byte av tradspole/skartrad Bild 35 - 39

1. Demontera tradspolen (1) entwickel beskrivningen i avsnitt 8.4. Tryck ihop spolen fran sidorna och ta av husetens ena halft bild 35.
2. Ta ut spoltallriken ur spolhuset bild 36.
3. Ta bort ev. kvarvarande skärtrådär.
4. Lagg ihop dennya skartraden i mitten och haka fast den ogla som uppstatt i spoltallrikens ursparing.Bild 37
5. Linda upp traden moturs under spanning. Spoltallriken kapar daskiartradens bada halfter. Bild 38

6. Haka fast de bāda tradändarnas sista 15 cm i tradhällarna på vardera sidan av spoltallriken. Bild 39

7. Trä de bada tradündarna genom metalloglorna i spolhuset.

8. Tryck in spoltallriken i spohuset. Bild 36
9. Dra kort och kraftigt i bada tradandar for att lossa dess ur tradhallaren.
10. Satt ihop hushalfterna igen. Bild 35
11. Skär av utskjutande tradar till ca 13 cm. Det minskar belastningen pa motorn under starten och uppvärmningen.
12. Montera pà tradspolen igen (se avsnittet 8.4). Om hela tradspolen byts ut kan punkterna 3 -6 hopp-as over.

Snittkniven kan med tiden bli slo

• Om sa ar fallet ska du lossa skruven som hällen snittkniven mot skyddshuven.
• Fäst kniven iett skruvstad.
• Slipa alla tre knivblad med en platt fil och se till att behalla vinkeln på skäreggen. Fila endast i ena riktningen.

Byt ut eller vassa klingan after varje klippsasong och vid behov.

Obalanserade klingor ger upphov till kraftig vibration i rojningssagen, vilket innebar risk for persorskada!

Byt och rengör tändstiftet Bild 32 - 33

1. Sá snart motorn har svalnat tar du av tändstiftet med den medfoljande hylsnyckeln.
2. Rengör tandstiftet med en stålborste.
3. Ställ in mellanrummet till 0,5-0,7 mm med ett bladmatt.
4. Satt in tändstiftet for hand, fösiktigt sa att gäng-an inte skadas.
5. Efter att tändstiftet har satts in drar du at det med tändstiftsnyckeln.

Rengorluftfiltretbild28-31

Smutsiga luftfilter minskar motoreffekten på grund av otillräcklig lufttilforsel till forgasaren. Regelbundna kontroller ar darüberfor niedvändiga

• Lossa luftfiltrets kapa och ta ut filtret skumgummifilterinsatsen.
• Satt tillbaka kapan sa att inget kan falla in i luftkanalen.
• Tvatta filtret i varmt tvalvatten, skolj det och lat det lufttorka.

Obs: Rengör aldrig luftfiltret med bensin eller brannbara losningsmedel.

Varning!

Lat aldrig motorn gà om inte luftfilterelementet har monterats.

Smörjavinkelväxelladan

Smörj med litiumbaserat fett. Ta bort skruven och fyll pa fett, vrid axeln manuell tills fetet tränger fram och satt sedan tillbaka skruven igen.

Förvaring av maskinen

Rengör maskinen grundligt after användning. Förvara gräsröjaren på en torr plats; lát motor dessörinnan ha svalnat.

Vid returninger av maskinen for reparation pa serviceverkstad, observera att denna av sakerhetsskal sha vara tomd pa olja och bensin.

Serviceinformation

Tänk pa attprodukten följande delar slits naturligt erler under bruk, ellert affoljande delar anvands som forbrukningsmaterial.

Slitdelar*: Trädspole, snittkniv, tändstift, luftfilter

• Ingár inte obligatoriskt i leveransen!

Du kan fä reservdelar och tillbehör frän vart servicecenter. För att göra detta, skanna QR-koden på forstasidan.

11. Rengöring och lagring

Rengöring

• Hall handtaget fritt fran olja sa att du alltid har ett sakert grepp.
• Rengör apparaten vid behov med en fuktig trasa och eventuellt lite milt rengöringsmedel.

Observera!

• Dra ur tändstiftskontakten fore varje rengöring.
  Doppa aldrig maskinen i vatten aller andra vatskor.
• Forvara rojningssagen pa en saker och torr plats och utom rackhall for barn.

Lagring

Var forsiktig: Forvara inte apparaten i mer øn 30 dagar utan att folja stegen nedan:

Förvaring av maskinen

Om maskinen ske forvaras i mer an 30 dagar maste den forberedes for detta. Annars forangas det aterstaende branslet i forgasaren och larnar ett gummiaktigt sediment. Detta kan gora starten svare och resultera i dyra reparationsarbeiten.

1. Ta av bransle-tanklocker langsamt for att slappa ut eventuelt tryck i tanken. Töm försiktigt tanken.
2. Starta motorn och lat den gà tills den stannar for att ta bort branslet fran forgasaren.
3. Lat motorn svalna (ca 5 minuter).

4. Ta bort tändstiftet

5. Tillsatt 1 tesked ren 2-taktsolja till forbrännings-kammaren. Dra flera ganger langsamt i startsno-ret for att smorja de inre componenterna. Satt tillbaka tandstiften.

Anvising: Lagra apparaten pa en torr plats och pa avstand fran möjliga antandningskällor, t.ex. ugn, varmvattenberedare med gas, torktumlare etc.

Ny idrifttagning

1. Ta bort tandstiftet.
2. Dra snabbt i startsnoret for att ta bort overflödig olja fran forbränningskammaren.
3. Rengör tandstiftet och var uppmärksam på rätt elektrvodavstand på tandstiftet eller sätt in ett nytt tandstift med korrekt elektrvodavstand.
4. Förbered maskinen für drift
5. Fyll tanken med korrekt motorbransle-/oljeband- ning. Se blandningstabell for motorbransle.

Transport

Töm bensintanken enligt beskrivningen i kapitel 8 om du behöver Transportera maskinen. Rengör maskinen fran grov smuts med en borste eller en dammvippa.

13. Felsökning

12. Avfallschantering och atervinning

Anvisningar beträffande Förpackningen

Förpackningsmaterialen kan atervinnas. Avfallshantera forpackninger miljövänligt.

Kommun-ller stadsforvaltningen kan lamna information om hur uttjanta maskiner kasseras.

Bransle och oljor

• Bransletanken och behällaren med motoroljaste tommas innan apparaten avfallshanteras!
• Bransle och motorolja ska inte kastas i hushällssoporna utan lämnas till separat insamling respektive avfallschantering!
• Tomma olje- och branslebehällare maste avfalls hanteras miljövänligt.

I den foljande tabellen anges felsymptom och det beskrivs hur du kan avhjalpa dem om din maskin nagon gang inte skulle fungera som den sca. Om du inte kan lokalisera och avhjalpa problemet med den sa kontaktar du din serviceverkstad.

Störning Möjliga orsaker Åtgård
Apparaten startar inte. • Felaktigt fforfarande vid starten.Sotigt eller faktigt tändstiftFelaktig forgasarinställningKlinga eller trådspole felaktigtmonteradinginet brönslé i tanken	Följ anvisiningarna für att startaRengör tändstiftet eller byt ut det.Ta kontakt med auktoriserad kundtjänst.Montera klingan på nytt.Kontrollera bränslenivàn.
Maskinen startar men fär inte full effekt.	Felaktiginstalling av chokenNedsmutsat luftfilterFelaktig forgasarinställningSlätt knivblad	Stäng chokingeregåget.Rengör luftfiltretTa kontakt med auktoriserad kundtjänst.Slipa knivbladet eller byt ut det
Motorn går ojemnt • Felaktigt elektrodvaständfor tändstiftetFelaktig forgasarinställning	Rengör tändstiftet och ställ in elektrodavstandet eller sätt in nytt tändstift-Ta kontakt med auktoriserad kundtjänst.
Motorn avger rök • Felaktig motorbrändslbandningFelaktig forgasarinställning	Använd rätt motorbrändslbandning (se blandningstabell För motorbränds)Ta kontakt med auktoriserad kundtjänst.
Motorn är overhettad	Motorn är überbelastad	Lägg in regelbundna pauser

Vysvetlenie symbolov na pristroji

Medenna maskin följe en 24 manders garanti. Garantin tacker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostnigar, men kunden star for installationen. Var garanti tacker endast original-dalar. Ansprak pa garanti öreligger inte for: garanti tacker ej, transportska

dor, skador orsakade av felaktig behandling och da skötselforeskrifter inte beaktats. Vidare kan garantikrav endast ställas for maskiner som inte har reparerats av tredje part.

Záruka SK
