BCH5200PB - Grästrimmer SCHEPPACH - Gratis bruksanvisning och manual

Produkttyp	Bensindriven gräsklippare/röjsåg
Märke	Scheppach
Modell	BCH5200PB
Motor	2-takt, 51,7 cm³, 1,45 kW
Bränsletyp	Blandning av blyfri bensin / 2-taktsolja (40:1)
Bränsletankens kapacitet	920 cm³
Vikt (utan bränsle)	7,2 kg
Skärdiameter (tråd)	450 mm
Skärdiameter (blad)	255 mm
Skärtrådens tjocklek	2 x 2,8 mm
Max skärhastighet (tråd)	6900 min⁻¹
Max skärhastighet (blad)	7500 min⁻¹
Ljudeffektnivå	108,4 dB(A)
Ljudtrycksnivå	98,4 dB(A)
Vibrationer (kantklippning)	Vänster 4,20 m/s², höger 4,07 m/s²
Vibrationer (röjsåg)	Vänster 4,64 m/s², höger 4,79 m/s²
Medföljande tillbehör	Trådrulle med tråd, 3-tands skärblad, skydd, sele, blandningsdunk, nycklar
Användning	Klippning av gräs, ogräs, buskar och småträd
Antal sidor i manualen	276 sidor (flerspråkig)
Garanti	Lagstadgad garanti (defekta delar ersätts kostnadsfritt)

Vanliga frågor - BCH5200PB SCHEPPACH

Vilken bensin/oljeblandning ska användas för BCH5200PB ?

Använd en blandning av blyfri bensin och speciell 2-taktsolja i förhållandet 40:1 (40 volymdelar bensin till 1 volymdel olja). Använd inte 4-taktsolja.

Hur startar man motorn på röjsågen ?

Placera apparaten på en plan yta. Sätt strömbrytaren på påslagen, öppna choken, pumpa bränslepumpen 5 gånger, dra sedan i startsnöret 3 till 5 gånger. När den startat, stäng choken. Se manualen för detaljer.

Hur byter man skärtråden ?

Demontera spolen genom att lossa muttern. Ta bort den gamla tråden, vik den nya tråden på mitten och haka fast öglan i spolskivan. Linda tråden moturs, för sedan ändarna genom öglorna. Montera tillbaka spolen.

Vilken typ av blad medföljer och hur monteras det ?

Det medföljande bladet är ett 3-tands blad på 255 mm. För att montera det, rikta in bladet på flänsen, placera ytterflänsen och kåpan, dra sedan åt muttern moturs. Använd den medföljande nyckeln.

Hur förlänger man skärtråden automatiskt ?

Kör motorn på full gas och knacka klipphuvudet mot marken. Tråden matas ut automatiskt och sköldens kniv kapar den till optimal längd.

Vilka är de viktigaste säkerhetsföreskrifterna ?

Använd alltid skyddsglasögon, handskar, kraftiga skor och hörselskydd. Håll personer och djur på minst 15 meters avstånd. Rör inte det varma avgasröret. Stäng av motorn före underhåll.

Hur rengör man luftfiltret ?

Skruva av luftfilterkåpan, ta bort svampfiltret, tvätta det i ljummet såpvatten, skölj och låt lufttorka. Använd aldrig bensin eller brandfarliga lösningsmedel.

Vad gör man om motorn inte startar ?

Kontrollera startproceduren: choken öppen, bränslepumpen använd, strömbrytaren påslagen. Kontrollera bränsleblandningen, tändstiftet och luftfiltret. Se manualen för detaljerad felsökning.

Hur förvarar man apparaten i mer än 30 dagar ?

Töm bränsletanken, starta motorn tills den stannar, ta bort tändstiftet, häll en tesked 2-taktsolja i cylindern, dra i startsnöret, sätt sedan tillbaka tändstiftet. Förvara på en torr plats utom räckhåll för barn.

Var hittar man reservdelar till BCH5200PB ?

Reservdelar finns hos Scheppach kundtjänst. Skanna QR-koden på startsidan eller kontakta en auktoriserad återförsäljare. Använd alltid originaldelar.

BRUKSANVISNING BCH5200PB SCHEPPACH

- Silts motors / gaisa värsts aizvärts:

- Auksts motors / gaisa värsts atvärts:

Förklaring av symbolerna på produkten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Läs och följ bruksanvisningen och säkerhetsanvisningarna före idrifttagning!
	Obs! Bensin är mycket lättantändligt. Undvik rökning, öppen eld och kringflygande gnistor i närheten av bränsle.
	Varning! Om bruksanvisningens instruktioner ignoreras föreligger livsfara och risk för person- eller sakskador
	Observera skaderisk!Håll undan händer och fötter från kniven även vid avstängd motor.
	Håll barn, åskådare och medhjälpare på 15 m avstånd från kanttrimmern!
	Använd rejäla skodon!
	Använd skyddshjälm, hörselskydd och skyddsglasögon!
	Bär arbetshandskar!
	Obs! Avgasröret och andra delar hos motorn blir väldigt varma under drift, rör!
	Symbol på tanklocket för "blandningsförhållande bensin/olja" som ska fyllas på.
	Obs! Skaderisk på grund av föremål som slungas ut
	Produkten uppfyller kraven i gällande europeiska direktiv.
	Produkten uppfyller kraven i gällande serbiska direktiv.
	Varning för kast!
	Varning, använd inga sågblad eller metalliska skärverktyg som består av flera delar!
	Kanttrimmer
	Grästrimmer
	Garanterad ljudeffektnivå
	Tankvolym

Innehållsförteckning:

Sida:

1. Inledning 231
2. Produktbeskrivning (bild 1)....231
3. Avsedd användning 231
4. Allmänna säkerhetsanvisningar 232
5. Tekniska specifikationer 234
6. Uppackning....234
7. Före idrifttagning 235
8. Montering och manövrering.... 235
9. Arbetsinstruktioner 237
10. Rengöring och lagring 238
11. Underhåll....238
12. Reparation och reservdelsbeställning.... 239
13. Avfallshantering och återvinning 240
14. Felsökning....241
15. Försäkran om överensstämmelse 274

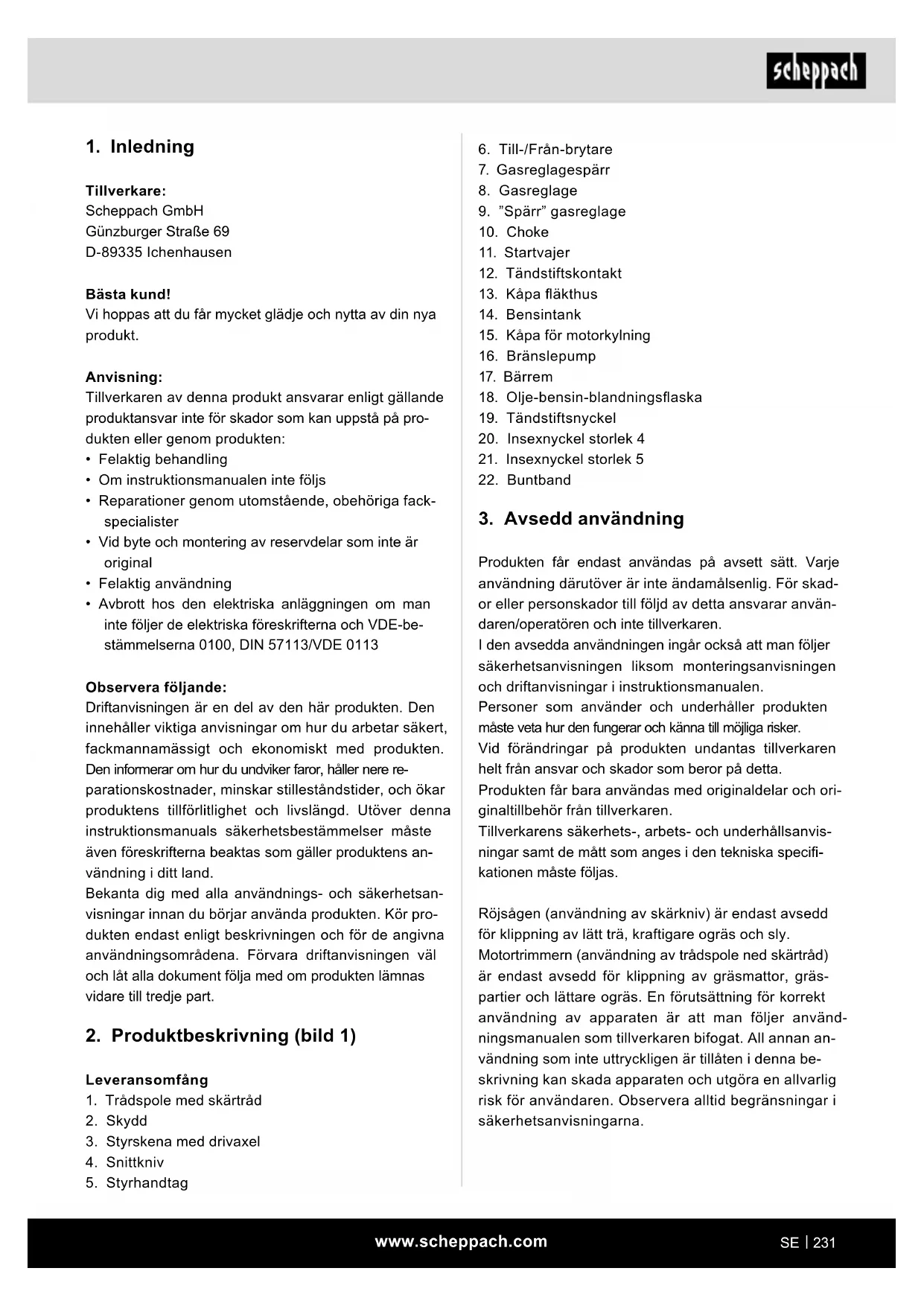

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya produkt.

Anvisning:

Tillverkaren av denna produkt ansvarar enligt gällande produktansvar inte för skador som kan uppstå på produkten eller genom produkten:

• Felaktig behandling
- Om instruktionsmanualen inte följs
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
• Felaktig användning
- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Observera följande:

Driftanvisningen är en del av den här produkten. Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader, minskar stilleståndstider, och ökar produktens tillförlitlighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller produktens användning i ditt land.

Bekanta dig med alla användnings- och säkerhetsanvisningar innan du börjar använda produkten. Kör produkten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftanvisningen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.

2. Produktbeskrivning (bild 1)

Leveransomfång

1. Trådspole med skärtråd
2. Skydd
3. Styrskena med drivaxel
4. Snittkniv

5. Styrhandtag

6. Till-/Från-brytare

7. Gasreglagespärr
8. Gasreglage
9. "Spärr" gasreglage
10. Choke
11. Startvajer
12. Tändstiftskontakt
13. Kåpa fläkthus
14. Bensintank
15. Kåpa för motorkylning
16. Bränslepump
17. Bärrem
18. Olje-bensin-blandningsflaska
19. Tändstiftsnyckel
20. Insexnyckel storlek 4
21. Insexnyckel storlek 5
22. Buntband

3. Avsedd användning

Produkten får endast användas på avsett sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i instruktionsmanualen.

Personer som använder och underhåller produkten måste veta hur den fungerar och känna till möjliga risker.

Vid förändringar på produkten undantas tillverkaren helt från ansvar och skador som beror på detta.

Produkten får bara användas med originaldelar och originaltillbehör från tillverkaren.

Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.

Röjsågen (användning av skärkniv) är endast avsedd för klippning av lätt trä, kraftigare ogräs och sly. Motortrimmern (användning av trådspole ned skärtråd) är endast avsedd för klippning av gräsmattor, gräspartier och lättare ogräs. En förutsättning för korrekt användning av apparaten är att man följer användningsmanualen som tillverkaren bifogat. All annan användning som inte uttryckligen är tillåten i denna beskrivning kan skada apparaten och utgöra en allvarlig risk för användaren. Observera alltid begränsningar i säkerhetsanvisningarna.

Obs! Den bensindrivna röjsågen får inte användas för följande arbeten: röjning av gångbanor eller som fli-smaskin för trimning av träd och buskage. Vidare får den bensindrivna motorsågen inte heller användas för jämning av ojämnheter i marken, som t.ex. jordhögar. Av säkerhetsskäl får den bensindrivna röjsågen inte användas som drivaggregat för andra arbetsverktyg och verktygssatser av något slag.

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

Följande personer får inte använda apparaten:

Personer som inte har läst instruktionsmanualen, barn under 16 år samt personer som är påverkade av alkohol, droger eller medicin.

Användningstimmar med bensinröjaren

Även om en gräsröjare får användas när som helst, bör användaren visa hänsyn till människor i sin omgivning.

Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när produkten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

Tillverkaren ansvarar inte för skador som orsakas av felaktig hantering eller felaktig användning.

Förklaring av signalorden i bruksanvisningen

FARA

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till livshotande eller allvarlig personskada.

WARNING

Signalord för att känneteckna en tänkbart farlig situation som, om den inte undviks, kan leda till allvarlig personskada.

FÖRSIKTIGT

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till en mindre eller måttlig personskada.

OBS

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till materiella skador på produkten eller egendom/innehav.

4. Allmänna säkerhetsanvisningar

⚠️ VARNING Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer denna produkt.

Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Denna maskin är inte avsett att användas av personer (eller barn) med nedsatta kroppsliga, sensoriska eller mentala funktionshinder eller otillräcklig erfarenhet och kunskap, såvida det inte sker under övervakning av en ansvarig person och användaren har instruerats i hur maskinen används. Barn måste hållas under uppsikt och får inte leka med maskinen.

1. Anvisning

• Läs igenom anvisningarna noggrant. Lär dig var reglagen sitter, hur de fungerar och det korrekta sättet att använda maskinen.
• Tillåt aldrig barn eller personer som inte känner till dessa anvisningar att använda maskinen. Det finns relevanta lagar i landet som anger minimiåldern för att få använda maskinen.
• Använd aldrig gräsröjaren när människor, i synnerhet barn, eller husdjur befinner sig i närheten.
• Användaren är ansvarig för de risker och konsekvenser som andra människor eller deras egendom utsätts för.
• Låt inte motorn vara igång inomhus. Avgaserna innehåller skadlig kolmonoxid.

2. Förberedelser

• Bär alltid lämpliga skor och långbyxor under röjningen.
• Använd inte maskinen om du är barfotad eller bär sandaler.
• Kontrollera området där röjsågen ska användas grundligt; ta bort alla stenar, stockar, ledningar, knotor och andra föremål.
• Kontrollera klingor, bultar och skäranordning beträffande skador eller slitage före varje användning. Er-sätt slitna eller skadade klingor och skruvar parvis så att balansen säkerställs.
• Var försiktig med maskiner som har flera klingor eftersom en klinga försätta en annan klinga i rotation.

3. Drift

• Använd bara maskinen i dagsbelysning eller god artificiell belysning.
• Använd det inte i fuktigt gräs.
• Se till att du står stabilt när du arbetar, i synnerhet om marken sluttar.
  • Gå i lugn takt, spring aldrig.
• Var särskilt försiktig om du ändrar riktning där marken sluttar.
• Trimma inte gräs på kraftigt sluttande mark.
• Var särskilt försiktig när du vänder maskinen eller drar den till dig.
• Använd aldrig maskinen om skyddsanordningarna eller -dekalerna är defekta eller utan eget skydd.
• Starta motorn enligt anvisningarna och håll fötterna borta från klingan(-orna).
• I detta fall får du inte luta maskinen mer än absolut nödvändigt och bara lyfta den del som tagits bort av användaren. Båda händer måste vara i manöverposition innan du åter rör apparaten i riktning mot marken.
• Håll händer och fötter borta från roterande delar.
• Röjsågen får inte lyftas eller bäras medan motorn är igång.

• Dra ut tändstiftet ur sockeln:

• när du inte arbetar med maskinen,

• innan du åtgärdar en blockering,
• före kontroll, rengöring eller arbeten på maskinen,
  – efter kontakt med ett föremål. Kontrollera maskinen beträffande skador och reparera dem i förekommande fall
• om maskinen börjar att vibrera onormalt (kontrollera genast).

4. Underhåll och förvaring

• Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna så att maskinen är i säkert arbetsskick.
• Kontrollera gräsfånganordningen regelbundet beträffande slitage och tecken på nötning.
• Av säkerhetsskäl ska slitna eller skadade delar bytas ut.

• På roterande gräsklippare måste reservskäranordningarna vara av motsvarande typ.

• Förvara aldrig maskinen tankad i en byggnad som kan nås av öppen låga eller gnistor.

• Låt motorn svalna av före förvaringen i en behållare.
  – Håll motor, ljuddämpare, batterifack och förvaringsområdet för bensin fritt från gräs, blad och överdrivet mycket fett för att minska brandrisken.
• Om bensintanken måste tömmas, gör detta utomhus.

Särskild säkerhetsvarning

1. Håll alltid i gräsröjarens handtag med båda händerna. Ställ gasreglaget i tomgångsläge om du avbryter arbetet.
2. Inta en stabil, proportionerlig hållning när du arbetar.
3. Håll motorhastigheten på den nivå som krävs för klippningen; öka aldrig motorhastigheten över den nödvändiga nivån.
4. Stäng alltid av motorn om gräs fastnar i klingan under arbetet eller om du måste kontrollera eller tanka maskinen.
5. Stoppa genast maskinen om klingan kommer i kontakt med ett hårt föremål som t.ex. en sten och kontrollera om klingan har skadats. Byt så fall ut klingan mot en ny.
6. Om någon ropar på dig under arbetet måste du alltid stänga av motorn innan du vänder dig mot den som ropar.
7. Rör aldrig tändstiftet eller kabeln medan motorn är igång. Om detta ignoreras finns det risk för elstötar.
8. Rör aldrig vid ljuddämpare, tändstift eller andra delar av metall på motorn, medan motorn är igång. Om detta ignoreras finns det risk för kraf-tiga brännskador.
9. Om du blir klar med klippningen på ett ställe och vill fortsätta arbetet på en annan plats, stänger du av motorn och vrider bort maskinen från kroppen
10. Kontrollera att skäranordningen har upphört att rotera i tomgång, innan du börjar arbeta med ma- skinen igen.

Restrisker

Produkten är konstruerad enligt senaste teknik och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom driftmanualen beaktas i sin helhet.
• Undvik tillfällig idriftsättning av produkten. Använd det insatsverktyg som rekommenderas i den här instruktionsmanualen. Då får du en produkt som ger optimal effekt.
• Håll händerna och fötterna borta från arbetsområdet när produkten är i drift.

5. Tekniska specifikationer

Snittdata för grästrimmer
Skärdiameter 450 mm
Trådtjocklek 2 x 2,8 mm
Trådlängd 4 m
Snitthastighet max. 6900 min	-1
Snittdata för kanttrimmer
Skärdiameter	255 mm
Snittbladets tjocklek	1,4 mm
Antal tänder	3
Snitthastighet max.	7500 min^-1
Drivning
Slagvolym	51,7 cm^3
Motorns nominella effekt	1,45 kW
Bensintankens volym	920 cm^3
CO_2 -utsläpp	1069 g/kWh
Motortyp	Tvåtaktsmotor, uftkyld
Vikt	7,2 kg

Med förbehåll för tekniska ändringar!

Buller och vibration

△ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB bör du använda ett passande hörselskydd.

Typvärden buller

Ljudeffektnivå L_WA	108,4 dB
Ljudtrycksnivå L_pA	98,4 dB
Osäkerhet K_WA/pA	3 dB

Typvärden vibrationer

Grästrimmer A_hv	vänster 4,20 m/s ^2
	höger 4,07 m/s ^2
Kanttrimmer A_hv	vänster 4,64 m/s ^2
	höger 4,79 m/s ^2
Mätosäkerhet K_hv	1,5 m/s ^2

Begränsa buller och vibrationer till ett minimum!

• Använd enbart apparater som inte är skadade.
• Underhåll och rengör apparaten regelbundet.
• Anpassa ditt sätt att arbeta till hur apparaten fungerar.
• Överbelasta inte apparaten.
• Låt undersöka apparaten om så behövs.
• Stäng av apparaten när den inte används.
• Använd handskar.

6. Uppackning

• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera produkten och tillbehör för transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, förvara förpackningen fram till utgången av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av instruktionsmanualen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer och produkttyp samt tillverkningsår vid beställningar.

⚠ WARNING!

Produkt och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

7. Före idrifttagning

Kontrollera före varje idrifttagning att:

• Bränslesystemet är tätt.
• Skyddsanordningar och skäranordning är i felfritt skick och kompletta.
• Alls skruvförband sitter fast.
• Alla rörliga delar går lätt.

1. Motorbränsle och olja

Rekommenderade bränslen

Använd endast blandning av blyfri bensin och tvåtaktsolja. Blanda till motorbränsleblandningen enligt blandningstabellen.

Obs: Använd inte en motorbränsleblandning som har lagrats i mer än 90 dagar.

Obs: Använd inte en tvåtaktsolja som rekommenderar ett blandningsförhållande 100:1. Vid motorskador som beror på otillräcklig smörjning gäller inte tillverkarens motorgaranti.

Obs: Använd endast avsedda och tillåtna behållare för transport och förvaring av bränsle.

Fyll i rätt mängd av bensin och 2-taktsolja i den med-levererade blandningsflaskan. Skaka sedan behållaren ordentligt.

Använd aldrig olja för fyrtaktsmotorer eller vattenkylda tvåtaktsmotorer. Det kan smutsa ner tändstiftet, blockera frånluftsdelen eller klibba fast kolvringen. Bränsleblandningar som stätt oanvända i över en månad kan orsaka stopp i förgasaren eller påverka motorns funktion. Häll överblivet bränsle i en lufttät behållare och förvara den i ett mörkt, svalt utrymme.

2. Bränsleblandningstabell

Blanda: 40 delar bensin till 1 del olja Exempel:

1 I bensin: 0,025 I tvåtaktsolja
5 I bensin: 0,125 I tvåtaktsolja

Varning! Se upp för avgaserna.

Stäng alltid av motorn innan du tankar. Fyll aldrig på bensin när motorn är igång eller fortfarande är het. Det råder brandrisk!

8. Montering och manövrering

⚠ Obs!

Montera klart hela produkten före idrifttagning!

Montering

Följ monteringsanvisningen när maskinen ska monteras.

1. Montera handtaget på maskinen (bild 4 - 6)

• Lossa därefter sexkanthålskruvarna och för det högra och det vänstra handtaget till mitten av handtagsfästet.
• Montera slutligen handtagsfästet och dra åt inner-skruvarna ordentligt.

2. Montering av skaft (bild 7)

• Tryck på skaftets nedre del (b) nedåt tills att låsbulten (a) greppar in i hålet (c) på skaftet. Det går lättare om du samtidigt vrider undersidan av skaftet (b) lätt åt båda hållen. Bulten (a) är i rätt läge när den är helt insatt i hålet.
• Dra sedan åt knoppen (d).

3. Montera skyddet (bild 11 - 13)

• Sätt fast skyddet med den medlevererade nyckeln (standardtillbehör).
• Dra åt skruven.

⚠ Varning! Använd endast tillverkarens reserv- och tillbehörsdelar i originalutförande. Om detta ignoreras kan kapaciteten försämras, skador uppstå och din garanti upphöra att gälla. Använd aldrig maskinen utan skydd!

4. Montera och demontera de båda skärenheterna

Grästrimmer/trådspole (bild 14 - 15)

• Lossa muttern.
  Rikta in de båda hålen på fläns respektive käpa med varandra. Håll flänsen med en skruvmejsel och vrid nyckeln i medurs riktning så att muttern lossnar.
  • Fäst nylonskärhuvudet.
  Ta bort käpan genom att lossa muttrarna. Håll i flänsen medan du för nylonskärhuvudet på skaftet och vrider i moturs riktning så att nylonskärhuvudet dras åt på plats. (bild 15)
• Lossa nylonskärhuvudet.
  Håll flänsen med en skruvmejsel och vrid nylonskärhuvudet i medurs riktning så att den kan bytas ut.

• Fäst klingan. (bild 8 - 10)
Ta av den yttre flänsen när du har lossat muttern.
Rikta sedan klingan (4), den yttre flänsen (24), kåpan (23) och muttern med varandra. Observera att klingans rotationsriktning måste matcha pilens riktning på klingan. Håll flänsen med en skruvmejsel och vrid åt nyckeln i moturs riktning så att muttern sitter säkert åtdragen.
- Lossa klingan. Håll flänsen med en skruvmejsel och lossa muttern så att klingan går att ta av.

⚠ Varning!

Säkerställ att skärhuvudet är korrekt monterat innan det används!

Anvisning: Förpackningsmaterialet består av återvunna material. Avfallshantera förpackningsmateria- len i enlighet med riktlinjerna.

5. Montera remmen (bild 17 - 21)

• Montera remmen enligt bilden.

Drift

Plastkåpan måste vara monterad när maskinens kniv eller tråd arbetar för att förhindra att föremål slung-as iväg.

Kniven (A) som är integrerad i skärtrådens skyddskåpa skär automatiskt av tråden i optimal längd. (bild 16)

Fylla på bensin

⚠️ Skaderisk! Bensin är explosivt!

Stäng av motorn och låt den svalna innan du fyller tanken med bensin.

⚠️ Risk för skador på maskinen!

Maskinen levereras utan motor- eller växelolja.

OBS! Före idrifttagning måste du fylla på bensin/oljeblandningen.

• Skruva upp tanklocket (14) och ta av det. (bild 1)
• Häll försiktigt i bensin-/oljeblandningen. Undvik att spilla!
• Skruva fast tanklocket ordentligt för hand.

Tappa ut bensin (bild 40)

• Håll en uppsamlingsbehållare under avtappningsskruven.

• Skruva upp tanklocket och ta av det.

• Töm ut all bensin-/oljeblandning ur tanken.

• Skruva tillbaka tanklocket ordentligt för hand.

Starta apparaten

Starta inte apparaten förrän den är fullständigt monterad.

⚠️ Skaderisk!

Använd inte maskinen om du upptäcker fel. Om en beståndsdel skadas måste du byta ut den innan du använder maskinen igen.

Kontrollera före användning!

• Kontrollera om apparaten är i säkert skick:
• Kontrollera om det finns läckor.
• Kontrollera om det finns synliga skador.
• Kontrollera om alla komponenter sitter ordentligt fast.
• Kontrollera om alla säkerhetsanordningar är i gott skick.

⚠️ Skaderisk!

Ta alltid bort föremål på marken som kan slungas iväg vid arbetet med gräsröjaren innan arbetet påbörjas.

Starta (bild 21 - 27)

Chokereglage:

• Varm motor/choke stängd:

- Kall motor/choke öppen:

Så snart maskinen är korrekt monterad kan motorn startas enligt följande:

1. Ställ maskinen på en hård, jämn yta.
2. Tryck på motorbrytaren till läge På. (bild 22)
3. Öppna chokereglaget (10). (bild 23)
4. Tryck på bränslepumpen (16) mer än 5 gånger. (bild 24)
5. Dra i startsnörets handtag (11) 3 till 5 gånger för att starta motorn. (bild 25)
6. Dra vajern tills motorn startar. (bild 25)
7. Vänta en stund och stäng sedan chokereglaget (10). (bild 26)
8. När motorn går på tomgång trycker du först på fri- släppningsspaken (7) och därefter på gasreglaget (8). Maskinen startar. Om du vill spärra gasregla- get på halvgas, tryck på spärrknappen (9). bild 27
9. Anpassa trådlängden under arbetet: Denna maskin förfogar över ett skärhuvud som fungerar enligt principen "knacka och fortsätt".

Du kan frigöra mer tråd genom att du trycker skärhuvudet mot skivan medan motorn går på högsta hastighet:

Nylontråden frigörs automatiskt och klingan kapar av den utskjutande längden. (bild 41)

1. Stäng av motorn om problem uppstår, maskinen stannar. Om du vill stoppa skärhuvudet släpper du gasreglaget (8). (bild 27)
2. Om ett problem uppstår drar du ut stiftet på säkerhetsselen och kopplar genast loss gräsröjaren. Stänga av motorn. (bild 22)
3. Om motorn är varm kan gasreglaget ställas direkt i Till-läget vid omstart av maskinen.

Anvisning: Om motorn trots flera försök inte startar, så läs avsnittet "Felsökning av motorn".

Anvisning: Dra alltid startsnöret rakt ut. Om det dras ut snett blir det friktion i öglan. Friktionen nöter på snöret så att det går av efter ett tag. Behåll startgreppet medan snöret drar sig tillbaka.

Släpp inte snöret så det dras tillbaka okontrollerat.

Anvisning: Starta inte motorn i högt gräs.

Obs: Om motorn stängdes av, kör röjningssågen i ytterligare några sekunder. Håll därför avstånd till skärhuvudet på röjningssågen tills att den har stannat helt!

9. Arbetsinstruktioner

Förlängning av skärträden

Varning! Använd inte metalltråd eller plastöverdragen metalltråd av något slag i trådspolen. Det kan leda till allvarliga skador för användaren.

Låt motorn gå på fullgas och knacka trådspolen mot marken för förlängning av skärtråden. Tråden förlängs automatiskt. (bild 41)

Kniven på skyddsskölden kortar av träden till tillåten längd. (bild 16)

Med försiktighet: Ta regelbundet bort alla rester av gräs och ogräs för att undvika att skaftröret blir överhettat. Torv-/gräs-/ogräsrester fastnar gärna under skyddsskölden. Detta gör att skaftröret inte kyls ner i tillräcklig utsträckning. Ta försiktigt bort resterna med en skruvmejsel eller liknande. (bild 42)

Olika klippförfaranden

Förutsatt att maskinen är korrekt monterad klipper den ogräs och högt gräs på svårtillgängliga ställen t.ex. längs staket, murar och fundament samt runt träd. Den går även att använda för "slåtterarbeten", att ta bort vild växtlighet med vid anläggning av en trädgård eller för att putsa ett visst område riktigt marknära. (bild 43)

Obs: Även vid noggrann användning innebär klippandet vid fundament, sten- eller betongmurar osv. ett slitage av tråden som ligger över den normala.

Sväng trimmern i en skärande rörelse från sida till si- da. Håll alltid trådspolen parallellt mot marken. Kont- rollera terrängen och bestäm önskad snitthöjd. Styr och håll trådspolen i önskad höjd för att åstadkomma en jämn klippning. (bild 43)

Låg trimning

Håll trimmern med en lätt lutning rakt framför dig så att trådspolens undersida befinner sig ovanför marken och träden träffar den rätta skärningspunkten. Klipp alltid framåt. Dra inte trimmern till dig.

Klippning vid staket/fundament

Närma dig nätstaket, spjälstaket, naturstensmurar och fundament långsamt vid gräsklippningen för att kunna klippa nära intill utan att slå mot hindret med träden. Kommer träden i beröring med t.ex. stenar, stenmurar eller fundament slits den av eller fransar sig. Om träden slås mot staketnätet slits den av.

Trimma runt träd

Närma dig långsamt när du ska trimma runt trädstammar så att tråden inte kommer i beröring med barken.

Gå runt trädet och klipp därvid från vänster till höger.

Närma dig gräs eller ogräs med spetsen på tråden och tippa trådspolen lätt framåt.

Varning: Var allmänt försiktig vid avslåttning. Håll ett avständ på 30 meter mellan dig och andra personer eller djur vid sådana arbeten.

Avslättning

Vid avslåttning griper du tag i hela vegetationen ända ner till grunden. För att kunna göra detta lutar du trådspolen i 30° vinkel åt höger. Ställ handtaget i önskat läge. Detta innebär ökad risk för användare, åskådare och djur samt risk för materiella skador genom föremål som slungas ut (t.ex. stenar).

⚠ Varning: Avlägsna inte föremål från gångstigar osv. med apparaten!

Maskinen är ett kraftfullt verktyg, och små stenar eller andra föremål kan slungas iväg 15 meter eller mer och leda till personskador eller skador på bilar, hus och fönster.

Klämmas fast

Stäng genast av motorn om snittkniven blockeras pga för tät vegetation. Ta bort gräs och undervegetation från maskinen innan du använder den igen. (bild 42)

Hur man förhindrar rekylverkan

Vid arbeten med snittkniven finns det en risk för en rekylverkan om den stöter mot fasta hinder (trädstam, gren, stubbe, sten eller liknande). Maskinen slungas då tillbaka mot verktygets rotationsriktning. Detta kan leda till att du förlorar kontrollen över maskinen. Använd inte snittkniven i närheten av staket, metallstolpar, gränsstenar eller fundament.

10. Rengöring och lagring

Rengöring

• Håll handtaget fritt från olja så att du alltid har ett säkert grepp.
• Rengör apparaten vid behov med en fuktig trasa och eventuellt lite milt rengöringsmedel.
• Se till att skyddsutrustningar, ventilationsöppningar och motorhus är så fria från damm och smuts som möjligt. Torka av produkten med en ren trasa, eller blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att produkten rengörs direkt efter varje användning.
• Rengör produkten regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningssmedel. De skulle kunna angripa produktens plastdelar. Var noga med att inget vatten kan ta sig in i produktens inre.

▲ Obs!

• Dra ur tändstiftskontakten före varje rengöring.
• Doppa aldrig maskinen i vatten eller andra vätskor.
• Förvara röjningssågen på en säker och torr plats och utom räckhåll för barn.

Förvaring

Var försiktig: Förvara inte apparaten i mer än 30 dagar utan att följa stegen nedan:

Förvaring av maskinen

Om maskinen ska förvaras i mer än 30 dagar måste den förberedas för detta. Annars förångas det återstående bränslet i förgasaren och lämnar ett gummiaktigt sediment. Detta kan göra starten svårare och resultera i dyra reparationsarbeten.

1. Ta av bränsle-tanklocket långsamt för att släppa ut eventuellt tryck i tanken. Töm försiktigt tanken.
2. Starta motorn och låt den gå tills den stannar för att ta bort bränslet från förgasaren.
3. Låt motorn svalna (ca 5 minuter).
4. Ta bort tändstiftet
5. Tillsätt 1 tesked ren tvåtaktsolja till förbränningskammaren. Dra flera gånger långsamt i startsnöret för att smörja de inre komponentema. Sätt tillbaka tändstiften.

Anvisning: Förvara apparaten på en torr plats och på avständ från möjliga antändningskällor, t.ex. ugn, varmvattenberedare med gas, torktumlare etc.

Ny idrifttagning

1. Ta bort tändstiftet.
2. Dra snabbt i startsnöret för att ta bort överflödig olja från förbränningskammaren.
3. Rengör tändstiftet och var uppmärksam på rätt elektrodavständ på tändstiftet eller sätt in ett nytt tändstift med korrekt elektrodavständ.
4. Förbered maskinen för drift.
5. Fyll tanken med korrekt motorbränsle-/oljeblandning. Se blandningstabell för motorbränsle.

Transport

Töm bensintanken enligt beskrivningen i kapitel 8 om du behöver transportera maskinen. Rengör maskinen från grov smuts med en borste eller en dammvippa.

11. Underhåll

Stäng alltid av motorn och dra ut tändstiftskontakten inför underhåll eller rengöring.

1. Spruta inte vatten på apparaten. Detta skadar motorn.
2. Rengör apparaten med en trasa, borste eller liknande.

Underhållsplan
	efter 12 drifttimmar	efter 24 drifttimmar	efter 36 drifttimmar
Luftfilter rengör rengör byt ut
Tändstift	kontrollera	rengör	byt ut

Sakkunnig kontroll är nödvändig om:

• gräsröjaren träffar ett föremål,
  • motorn plötsligt stannar,
• klingan har böjts (försök inte själv böja den rak!),
• växellådan är skadad.

Byte av trådspole/skärtråd (bild 35 - 39)

1. Demontera trådspolen (1) enligt beskrivningen i avsnitt 8.4. Tryck ihop spolen från sidorna och ta av husets ena hälft (bild 35).
2. Ta ut spoltallriken ur spolhuset (bild 36).
3. Ta bort ev. kvarvarande skärtrådar.
4. Lägg ihop den nya skärträden i mitten och haka fast den ögla som uppstått i spoltallrikens ursparing. (bild 37)
5. Linda upp träden moturs under spänning. Spoltallriken kapar då skärtrådens båda hälfter. (bild 38)
6. Haka fast de båda trådändarnas sista 15 cm i spoltallrikens trådhållare på motsatta sidan. (bild 39)
7. Trä de båda trådändarna genom metallöglorna i spolhuset.
8. Tryck in spoltallriken i spolhuset. (bild 36)
9. Dra kort och kraftigt i båda trådändar för att lossa dessa ur trådhållaren.
10. Sätt ihop hushälfterna igen. (bild 35)
11. Skär av överskjutande trådar till ca 13 cm. Det minskar belastningen på motorn under starten och uppvärmningen.
12. Montera på trådspolen igen (se avsnittet 8.4). Om hela trådspolen byts ut kan punkterna 3 -6 hoppas över.

Snittkniven kan med tiden bli slö.

• Om så är fallet, lossa skruven som håller snittkniven mot skyddshuven.
• Fäst kniven i ett skruvstäd.
• Slipa alla tre klingorna på kniven med en platt fil och se till att behålla vinkeln på skäreggen. Fila endast i ena riktningen.

Byt ut eller vässa klingan efter varje klippsäsong och vid behov.

Obalanserade klingor ger upphov till kraftig vibration i röjningssågen, vilket innebär risk för personskada!

Byt ut och rengör tändstiftet (bild 32 - 33)

1. Så snart motorn har svalnat tar du av tändstiftet med den medföljande hylsnyckeln.
2. Rengör tändstiftet med en trådborste.
3. Ställ in mellanrummet till 0,5–0,7 mm med ett bladmätt.
4. Sätt in tändstiftet för hand, försiktigt så att gångan inte skadas.
5. Efter att tändstiftet har satts in drar du fast det med tändstiftsnyckeln.

Rengör luftfiltret (bild 30 - 31)

Smutsigt luftfilter minskar motoreffekten eftersom förgasaren får för lite luft. Regelbundna kontroller är därför nödvändiga.

• Lossa luftfiltrets käpa och ta ut filtret skumgummifilterinsatsen.
• Sätt tillbaka kåpan så att inget kan falla in i luftkanalen.
• Tvätta filtret i varmt tvålvatten, skölj det och låt det lufttorka.

Obs: Rengör aldrig luftfiltret med bensin eller brännbara lösningsmedel.

⚠ Varning!

Låt aldrig motorn gå om inte luftfilterelementet har monterats.

Smörja vinkelväxellådan

Smörj med litiumbaserat fett. Ta bort skruven och fyll på fett, vrid axeln manuellt tills fettet tränger fram och sätt sedan tillbaka skruven igen.

Förvaring av maskinen

Rengör maskinen grundligt efter användning. Förvara gräsröjaren på en torr plats; låt motor dessförinnan ha svalnat.

12. Reparation och reservdelsbeställning

Efter reparation eller underhåll, övertyga dig om att alla säkerhetsrelaterade delar är fästa och i perfekt skick. Förvara delar med risk för skador utom räckhåll för andra människor och barn.

Obs: Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller om originaldelar inte används.

Kontakta kundtjänst eller en auktoriserad fackman. Detsamma gäller tillbehör.

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.

Ange följande uppgifter om du har frågor:

• Motorns strömtyp
• Uppgifter på maskinens typskylt
• Motoruppgifter på typskylten

Viktig information för reparation:

Tänk på att om produkten skickas till servicestationen för reparation ska den av säkerhetsskäl vara tömd på olja och bränsle.

12.1 Reservdelsbeställning

Vid beställning av reservdelar ska följande uppgifter anges:

• Modellbeteckning
• Artikelnummer
• Uppgifter på typskylten

12.2 Serviceinformation

Tänk på att följande delar hos den här produkten utsätts för ett bruksmässigt eller naturligt slitage samt att följande delar behövs som förbrukningsmaterial.

Slitdelar*: Trådspole, snittkniv, tändstift, luftfilter

* Ingår inte obligatoriskt i leveransomfånget!

13. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Kommun- eller stadsförvaltningen kan ge information om hur uttjänta apparater kasseras.

Bränsle och oljor

- Bränsletanken och behållaren med motorolja måste tömmas innan apparaten avfallshanteras!

- Bränsle och motorolja ska inte kastas i hushållsso-porna utan lämnas till separat insamling respektive avfallshantering!

- Tomma olje- och bränslebehållare måste avfallshanteras miljövänligt.

14. Felsökning

Den följande tabellen innehåller felsymtom och beskriver hur de kan avhjälpas om din produkt någon gång inte skulle arbeta som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt, kontakta din serviceverkstad.

Viktig information vid en reparation:

Tänk på att om produkten skickas till servicestationen för reparation så ska produkten av säkerhetsskäl vara tömd på olja och bränsle.

Störning Möjliga orsaker Åtgård
Maskinen startar inte Felaktigt	förfarande vid starten Följ anvisningarna	för att starta
	Sotigt eller fuktigt tändstift Rengör tändstiftet eller byt ut det
	Felaktig förgasarinställning	Ta kontakt med auktoriserad kundtjänst
	Klinga eller trådspole felaktigt monterad	Montera klingan resp. trådspolen på nytt
	Inget bränsle i tanken Kontrollera bränslenivån
Apparaten startar men har inte full effekt	Felaktig inställning av choken Stäng chokereglaget
	Nedsmutsat luftfilter Rengör luftfiltret
	Felaktig förgasarinställning	Ta kontakt med auktoriserad kundtjänst
	Slö skärkniv Slipa skärkniven eller byt ut den
Motorn går ojämnt	Felaktigt elektrodavstånd för tändstiftet	Rengör tändstiftet och ställ in elek-trodavståndet eller sätt in nytt tändstift
	Felaktig förgasarinställning	Ta kontakt med auktoriserad kundtjänst
Motorn avger rök	Felaktig motorbränsleblandning	Använd rätt motorbränsleblandning (se blandningstabell för motorbränsle)
	Felaktig förgasarinställning	Ta kontakt med auktoriserad kundtjänst
Motorn är överhettad	Motorn är överbelastad	Lägg in regelbundna pauser

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
